风管部件模12与CAD制图
第二章 风专业MagiCAD实训 任务二 风管道的绘制与编辑

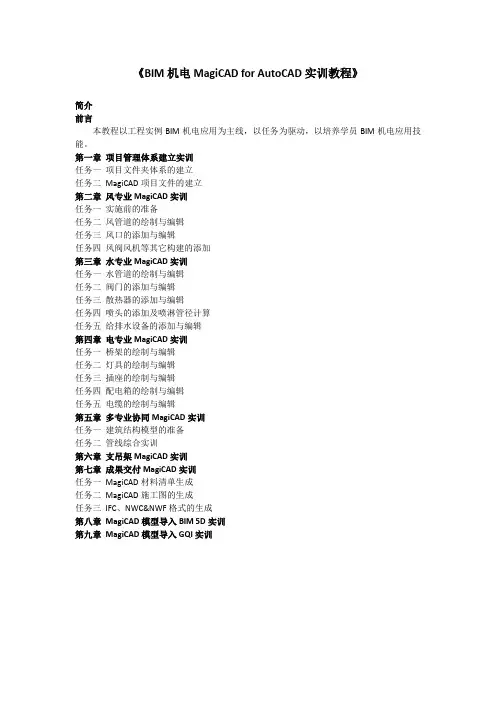

《BIM机电MagiCAD for AutoCAD实训教程》简介前言本教程以工程实例BIM机电应用为主线，以任务为驱动，以培养学员BIM机电应用技能。
第一章项目管理体系建立实训任务一项目文件夹体系的建立任务二MagiCAD项目文件的建立第二章风专业MagiCAD实训任务一实施前的准备任务二风管道的绘制与编辑任务三风口的添加与编辑任务四风阀风机等其它构建的添加第三章水专业MagiCAD实训任务一水管道的绘制与编辑任务二阀门的添加与编辑任务三散热器的添加与编辑任务四喷头的添加及喷淋管径计算任务五给排水设备的添加与编辑第四章电专业MagiCAD实训任务一桥架的绘制与编辑任务二灯具的绘制与编辑任务三插座的绘制与编辑任务四配电箱的绘制与编辑任务五电缆的绘制与编辑第五章多专业协同MagiCAD实训任务一建筑结构模型的准备任务二管线综合实训第六章支吊架MagiCAD实训第七章成果交付MagiCAD实训任务一MagiCAD材料清单生成任务二MagiCAD施工图的生成任务三IFC、NWC&NWF格式的生成第八章MagiCAD模型导入BIM 5D实训第九章MagiCAD模型导入GQI实训第二章风专业MagiCAD实训任务二风管道的绘制与编辑2.2.3 任务实施1 主风管的绘制步骤1：通过“风管道”绘制命令，打开“MagiCAD HPV-设计选项”面板，并进行如下设定。
注意：1）该面板为临时浮动面板，管道绘制命令结束后自动关闭。
不建议在绘制过程中，关掉该面板，因为在绘制过程中可以通过“尺寸”等选项，随时修改设定参数，很方便。
加入在绘制过程中不小心关掉了，绘制过程中需要再次对风管道设计选项参数进行设定，可通过“右键，选项”重新打开该面板。
2）该浮动面板左下角“”，可打开或者关闭风管道其它详细设定选项，比如“保温层、配件、分支”等，不建议一边绘制，一边对对这些详细设定选项进行修改，这样效率比较低；建议绘制的时候就是先仅设定“管材、管径”，其它采用默认值，就直接开始进行下一步的操作，至于“保温层、配件、分支”等设定可能不对，后期我们可以通过MagiCAD“更改特性”命令快速进行批量修改。
暖通类目风管安装节点的大样设计图纸
分风门调整器分风门轴心固定螺丝风管6支架规格2"X2"X1/8"1 1/4"X1 1/4"X1/8"1 1/4"X1 1/4"X1/8"1 1/4"X1 1/4"X1/8"1"X1"X1/8"C风管保温施工详图FREE AREA 50%厚度31 TO 6061 TO 90OVER 90风管宽边UP TO 1213 TO 302218202624U.S.S.G.BA吊杆规格CONN. BOLT尺寸3/8"3/8"3/8"3/8"3/8"1/4"1/4"3/8"3/8"3/8"7'7'7'14'14'间距4"4"4"PITCH3 1/2"3 1/2"DIA9'1 1/2"9'9'1 1/2"1 1/2"间距12'12'1 1/2"1 1/2"PROJECT7'7'7'SPAC'G14'法兰PE保温板STIFFENER"B"橡胶垫片"C""D"D仪表动力工艺签会结构建筑给排水会签强电暖通弱电会签
第二章 风专业MagiCAD实训 任务二 风管道的绘制与编辑
《BIM机电MagiCAD for AutoCAD实训教程》简介前言本教程以工程实例BIM机电应用为主线，以任务为驱动，以培养学员BIM机电应用技能。
第一章项目管理体系建立实训任务一项目文件夹体系的建立任务二MagiCAD项目文件的建立第二章风专业MagiCAD实训任务一实施前的准备任务二风管道的绘制与编辑任务三风口的添加与编辑任务四风阀风机等其它构建的添加第三章水专业MagiCAD实训任务一水管道的绘制与编辑任务二阀门的添加与编辑任务三散热器的添加与编辑任务四喷头的添加及喷淋管径计算任务五给排水设备的添加与编辑第四章电专业MagiCAD实训任务一桥架的绘制与编辑任务二灯具的绘制与编辑任务三插座的绘制与编辑任务四配电箱的绘制与编辑任务五电缆的绘制与编辑第五章多专业协同MagiCAD实训任务一建筑结构模型的准备任务二管线综合实训第六章支吊架MagiCAD实训第七章成果交付MagiCAD实训任务一MagiCAD材料清单生成任务二MagiCAD施工图的生成任务三IFC、NWC&NWF格式的生成第八章MagiCAD模型导入BIM 5D实训第九章MagiCAD模型导入GQI实训第二章风专业MagiCAD实训任务二风管道的绘制与编辑2.2.3 任务实施1 主风管的绘制步骤1：通过“风管道”绘制命令，打开“MagiCAD HPV-设计选项”面板，并进行如下设定。
注意：1）该面板为临时浮动面板，管道绘制命令结束后自动关闭。
不建议在绘制过程中，关掉该面板，因为在绘制过程中可以通过“尺寸”等选项，随时修改设定参数，很方便。
加入在绘制过程中不小心关掉了，绘制过程中需要再次对风管道设计选项参数进行设定，可通过“右键，选项”重新打开该面板。
2）该浮动面板左下角“”，可打开或者关闭风管道其它详细设定选项，比如“保温层、配件、分支”等，不建议一边绘制，一边对对这些详细设定选项进行修改，这样效率比较低；建议绘制的时候就是先仅设定“管材、管径”，其它采用默认值，就直接开始进行下一步的操作，至于“保温层、配件、分支”等设定可能不对，后期我们可以通过MagiCAD“更改特性”命令快速进行批量修改。
CAD教程暖通2011之三：三维风管绘制
浩辰教程暖通2011之三：维风管绘制风管是用于空气输送和分布的管道系统，同时也是暖通设计中重要的设计内容。
在今天的CAD教程中，我们将为大家介绍三维风管的绘制方法（使用的绘制软件为浩辰CAD暖通2011，大家可以选择登陆浩辰CAD官网下载安装）。
1、选择【送风系统】作为风管类型（我们可以通过扩展按钮进入系统设置，使用【增加】、【删除】按键以实现风管类型的扩充）（如图1）。
图12、选择【普通钢板】作为风管材料（我们可以通过扩展按钮进入风管材料管理，使用【增加】、【删除】按键以实现风管材料的扩充）（如图2）。
图23、选择【矩形】作为截面形状4、风量输入：我们可以通过单击【风量】进行风量单位的控制。
在扩展按钮里面，选择推荐尺寸作为风管截面尺寸（如图3）图35、绘制参数输入：绘制参数包含风管截面的宽、截面高、风管参考边的标高、风管绘制时的升降角度。
另外，在三维视图下，我们可通过锁定底部标高进行三维视图下的风管布置，软件将自动计算实际风管高度；图46、对齐方式选择：我们在这里可以控制风管参考边的具体位置。
如在吊顶高度确定的情况下，我们主要选用底部对齐进行风管的绘制，如果有风管距墙距离要求，我们将使用风管的边进行参考，实现左边或者右边的对齐方式。
7、沿墙距离输入：在风管需要距离墙边一定距离进行布置的情况下，我们可以在此输入实际要求距离，进行精确的风管定位。
8、绘制风管：我们可以使用中间对齐、底部对齐的方式，分别控制各段截面尺寸，如1000×500、800×500、800×320、630×320、500×320，软件将自动生成变径等连接构件（如图5）。
图5从图5中我们已经可以看出，三维风管已经初具雏形了。
当然，要达到更立体、更直观的效果，还需要我们进行进一步的绘制。
在以后的CAD教程中，我们将陆续为大家带来最新的绘制方法，也希望大家能多加关注！/cad_49_27.html。
利用CAD软件进行管道设计的技巧与方法
利用CAD软件进行管道设计的技巧与方法CAD软件是一款广泛应用于工程设计领域的计算机辅助设计软件。
在管道设计方面，CAD软件能够提供强大的功能和工具，使设计师能够更加高效地完成管道设计任务。
本文将介绍一些利用CAD软件进行管道设计的技巧与方法。
1. 创建工程环境在开始进行管道设计之前，首先需要创建一个合适的工程环境。
通过CAD软件创建一个新的项目文件，并设置合适的单位制和坐标系。
在设计过程中，我们可以根据实际需要设置不同的图层来管理不同类型的对象，以方便后续的操作和修改。
2. 绘制基本几何图形在进行管道设计之前，通常需要先绘制一些基本几何图形，如矩形、圆形等，以便后续进行建模和定位。
利用CAD软件的绘图工具，我们可以轻松地绘制这些基本几何图形，并进行精确的尺寸和位置调整。
3. 建立管道模型一旦绘制了基本几何图形，我们可以开始建立管道模型。
在CAD软件中，可以利用绘图工具、拉伸、挤压等命令来创建不同形状和尺寸的管道。
可以根据实际需要，进行细节调整和修正，以确保模型的准确性和完整性。
4. 添加管道连接件在管道设计中，常常需要添加各种不同类型的管道连接件，如弯头、法兰、管件等。
通过CAD软件的插件或模块，我们可以快速添加这些管道连接件，并进行必要的调整和位置定位。
这样可以大大提高设计效率，减少错误。
5. 进行管道布局在建立管道模型的基础上，我们需要进行管道布局，即将不同组件连接起来，形成完整的管道网络。
利用CAD软件的编辑工具和命令，我们可以轻松地调整管道的走向和位置，确保管道系统的完整性和功能性。
6. 进行管道分析在完成管道布局之后，我们可以利用CAD软件提供的分析工具，对管道系统进行一些必要的分析和评估。
例如，可以进行斜率分析、压力分析、流量分析等，以确保管道系统能够正常运行。
7. 添加注释和文本在完成管道设计之后，我们还可以利用CAD软件的注释工具和文本工具，添加一些必要的注释和文字说明。
这样可以使设计方案更加清晰易懂，方便后续的审查和修改。
如何用CAD绘制管线图

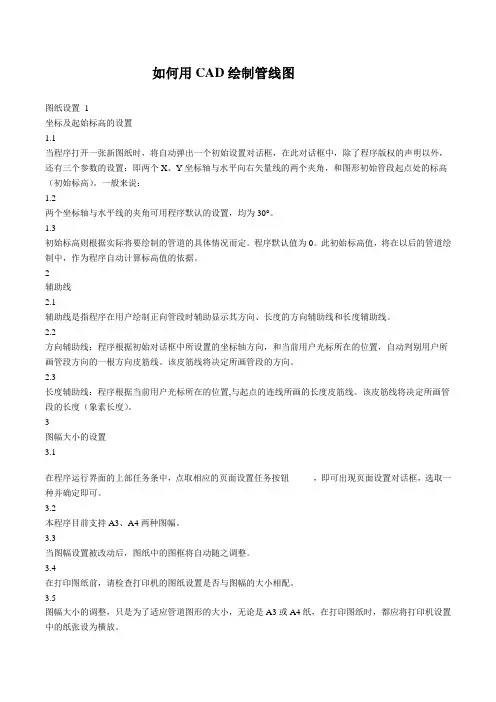

如何用CAD绘制管线图图纸设置 1坐标及起始标高的设置1.1当程序打开一张新图纸时，将自动弹出一个初始设置对话框，在此对话框中，除了程序版权的声明以外，还有三个参数的设置：即两个X、Y坐标轴与水平向右矢量线的两个夹角，和图形初始管段起点处的标高（初始标高）。
一般来说：1.2两个坐标轴与水平线的夹角可用程序默认的设置，均为30°。
1.3初始标高则根据实际将要绘制的管道的具体情况而定。
程序默认值为0。
此初始标高值，将在以后的管道绘制中，作为程序自动计算标高值的依据。
2辅助线2.1辅助线是指程序在用户绘制正向管段时辅助显示其方向、长度的方向辅助线和长度辅助线。
2.2方向辅助线：程序根据初始对话框中所设置的坐标轴方向，和当前用户光标所在的位置，自动判别用户所画管段方向的一根方向皮筋线。
该皮筋线将决定所画管段的方向。
2.3长度辅助线：程序根据当前用户光标所在的位置,与起点的连线所画的长度皮筋线。
该皮筋线将决定所画管段的长度（象素长度）。
3图幅大小的设置3.1在程序运行界面的上部任务条中，点取相应的页面设置任务按钮，即可出现页面设置对话框，选取一种并确定即可。
3.2本程序目前支持A3、A4两种图幅。
3.3当图幅设置被改动后，图纸中的图框将自动随之调整。
3.4在打印图纸前，请检查打印机的图纸设置是否与图幅的大小相配。
3.5图幅大小的调整，只是为了适应管道图形的大小，无论是A3或A4纸，在打印图纸时，都应将打印机设置中的纸张设为横放。
而在打印各种报告时，无论当时图幅如何设置，都应将打印机设置中的纸张设为A4，且为竖放。
4图形线宽的设置4.1在程序运行界面的上部任务条中，点取相应的线宽设置任务按钮，即可出现线宽设置对话框，在此对话框中，可对主线管、支线管、管件、阀门等对象的图形线宽分别进行设置，设置后确定即可。
4.2如果所画对象的线型也要进行设置的话，则其线宽应设置为1，否则其线型设置将无效．5图形线型的设置5.1在程序运行界面的上部任务条中，点取相应的线型设置任务按钮，即可出现线型设置对话框，在此对话框中，可对主线管、支线管的绘制线型进行选择。
如何用CAD绘制管线图
制中，作为程序自动计算标高值得依据。
2
辅助线
2、1辅助线就是指程序在用户绘制正向管段时辅助显示其方向、长度得方向辅助线与长度辅助线。
2、2方向辅助线：程序根据初始对话框中所设置得坐标轴方向，与当前用户光标所在得位置，自动判别用户所 画管段方向得一根方向皮筋线。该皮筋线将决定所画管段得方向。
如何用
图纸设置1
坐标及起始标高得设置
1、1当程序打开一张新图纸时，将自动弹出一个初始设置对话框，在此对话框中，除了程序版权得声明以外， 还有三个参数得设置：即两个X、Y坐标轴与水平向右矢量线得两个夹角，与图形初始管段起点处得标高 （初始标高） 。般来说：
1、2两个坐标轴与水平线得夹角可用程序默认得设置，均为30°。
1、3在此版本中，一条管道得绘制，只能以一根起始正向管段开始。
1、4起始管段：指起点不与其她任何对象相连得正向管段。
1、5在程序运行界面得左边任务条中得上方，点取相应得任务按钮（主线管 或支线管 ）后，在图纸边框内得 任一位置（用户自定） ，在没有捕捉标志显示得前提下，点击鼠标左键，点取起始管段得起点；然后根据辅 助线得显示，移动光标至合适位置，再次点击鼠标左键，点取起始管段得终点，在随后弹出得属性框中， 根据需要输入该根管段得长度值或其它属性值（材料属性、投用日期等，也可不输入）并确认即可完成。
2、3长度辅助线：程序根据当前用户光标所在得位置,与起点得连线所画得长度皮筋线。该皮筋线将决定所画管
段得长度（象素长度） 。
3
图幅大小得设置
3、1
在程序运行界面得上部任务条中， 点取相应得页面设置任务按钮 ，即可出现页面设置对话框， 选取一 种并确定即可。
工艺专业用CAD画管道立体图详解
工艺专业用CAD画管道立体图详解Step1. 预览 Figure-01Figure-01为主蒸汽管道立体图Figure-02为管道局部视图Figure-02Step2.过程NO1.进入CAD. 视图三维视图东/西南等轴测NO2.视图显示 UCS图标开注意同时也把原点选上.( Figure-03)NO3.接下来在空间里面开始作图(Figure-04)注意可以按F8,及F10,方便作图.Figure-03Figure-04Figure-05(注意该处的标注已经变为立体标注了)NO4.接下来是移动UCS的原点: (比如如Figure-06所示位置) 步骤如下UCS 新建(N) (直接在图中直线端点点击)UCS原点坐标变移动到该位置上了,以下为命令行提示:命令: UCS当前 UCS 名称: *俯视*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: N指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>:Figure-06NO5.如Figure-07画一向上的直线:现在是关键,我们开始旋转坐标,使X,Y坐标在我们想标注文字所处的平面上,注意Figure-06,07,08原点坐标的区别Figure-07NO6.输入命令UCS 新建(N) 指定旋转方向X,Y,Z来调整原点坐标指定绕 X 轴的旋转角度90,Figure-06变为Figure-07指定绕 Y 轴的旋转角-90,Figure-07 变为Figure-08在Figure-08中便可以标上立体标注了Figure-08在这过程中可以用UCS,N,OB(对象)来改变坐标，注意在选择直线(OB)的两端时,左部分和右部分效果是不一样的.NO7.我们现在可以看看其它的视图:视图视口三个视口Figure-09在CAD绘图空间中选中视图一,用鼠标放在如Figure-10中左上角的视图中,现在来改变视图:视图三维视图俯视视图一,便变为俯视图了;同理可以改变视图二.在每个视图中绘图,其余视图,均发生变化.成为真正的在三维空间绘图.Figure-10Figure-11Figure-11为主蒸汽管道的俯视图,当然是画好立体图后利用俯视图自动生成的.Figure-12NO8. 目前还没有解决的问题:即改变线宽后是2条线,是平面上的,要是为空间上的就完美了. 但出图时,(进行以下操作)然后把事先的图筐COPY进去就好了!!!当然也个用CAESAR在模型空间建立模型,调试后,然后如Figure-13操作生成cad的dxf文件,立体图便自动生成了.Figure-13CAESAR5.0可以出ISO图,如下图CAESAR-恺撒2005.12。
