聚氨酯胶黏剂剥离强度的研究.
聚氨酯胶粘剂的研究进展、合成、改性与应用
技术研讨与交流II畫驚器&扯◎啊蛋虧0◎腮收稿日期：2018-12-17作者简介：李国遵（1988-），男，硕士，主要从事聚氨酯、聚豚的研发工作，发表多篇论文、专利。
E-mail:liguozun@。
聚氨酯胶粘剂的研究进展、合成、改性与应用李国遵，高之香，李士学，李建武,陈雨，赵苗（三友（天津）高分子技术有限公司，天津300211）摘要:通过查阅国内外相关文献资料，简要阐述了聚氨酯胶粘剂的性能、结构、合成、改性及应用等相关内容，综述了聚氨酯胶粘剂目前国内外的研究现状及研究进展，并对聚氨酯胶粘剂的发展做了展望。
关键词:聚氨酯胶粘剂；合成;改性;应用；研究进展中图分类号:TQ433.4+32文献标识码:A文章编号:1001-5922（2019）05-0177-04随着科学技术的发展，我国胶粘剂工业持续快速发展。
硅树脂、聚氨酯、环氧树脂、丙烯酸酯和其他各种胶粘剂广泛应用于各个领域円。
聚氨酯（PU）胶粘剂优异的机械性能、良好的耐低温性、耐酸碱性、耐油污性和与基材良好粘合性在众多材料中脱颖而出“。
聚氨酯胶粘剂是分子链中含有氨基甲酸酯基团（-NHCOO-）或（和）异氤酸酯基团（-NCO）的粘合剂。
分子链中大量的氨基甲酸酯、基甲酸酯、缩二和其他基团赋予聚氨酯胶粘剂优异的性能“81o1异氧酸酯聚氨酯胶粘剂的研究现状聚氨酯胶粘剂的合成是基于异氤酸酯独特的化学性质。
异氤酸酯是分子中含有异氤酸酯基团（-NCO）的化合物，该基团具有重叠双键排列的高度不饱和键结构，能与各种含活泼氢的化合物进行反应。
在聚氨酯胶粘剂领域，主要使用含有2个或多个-NCO特征基团的异氤酸酯。
根据产品在光照下是否发生黄变现象将聚氨酯胶粘剂分为通用型异氤酸酯聚氨酯胶粘剂和耐黄变型异氤酸酯聚氨酯胶粘剂。
1.1通用型异氧酸酯聚氨酯胶粘剂的研究现状通用氤酸酯，即芳香幅氤酸酯是目前聚珮工业使用最广泛的异氤酸酯，由于结构中与苯环相连的亚甲基易被氧徳解团Wt料处黄变罷常用的W1W氤酸酯有TDI、MDI和PAPI等。
聚氨酯胶固化时温度对剥离强度影响

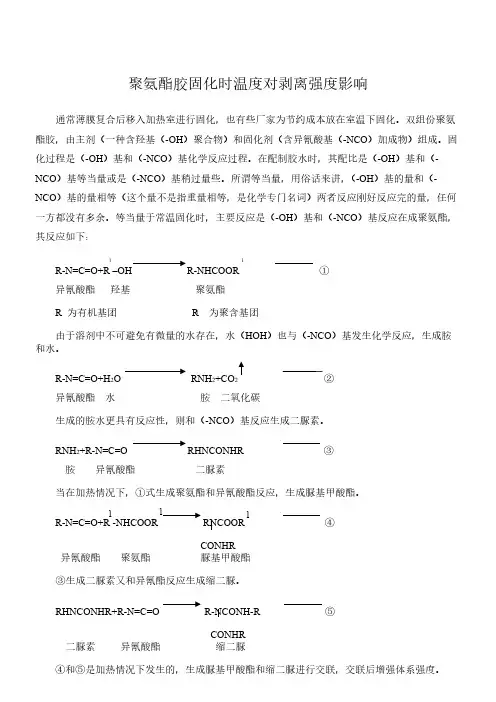

11111聚氨酯胶固化时温度对剥离强度影响通常薄膜复合后移入加热室进行固化，也有些厂家为节约成本放在室温下固化。
双组份聚氨酯胶，由主剂（一种含羟基（-OH）聚合物）和固化剂（含异氰酸基（-NCO）加成物）组成。
固化过程是（-OH）基和（-NCO）基化学反应过程。
在配制胶水时，其配比是（-OH）基和（-NCO）基等当量或是（-NCO）基稍过量些。
所谓等当量，用俗话来讲，（-OH）基的量和（-NCO）基的量相等（这个量不是指重量相等，是化学专门名词）两者反应刚好反应完的量，任何一方都没有多余。
等当量于常温固化时，主要反应是（-OH）基和（-NCO）基反应在成聚氨酯，其反应如下：R-N=C=O+R –OH R-NHCOOR ①异氰酸酯羟基聚氨酯R 为有机基团R 为聚含基团由于溶剂中不可避免有微量的水存在，水（HOH）也与（-NCO）基发生化学反应，生成胺和水。
R-N=C=O+H2RNH2+CO2 ②异氰酸酯水胺二氧化碳生成的胺水更具有反应性，则和（-NCO）基反应生成二脲素。
RNH2RHNCONHR ③胺异氰酸酯二脲素当在加热情况下，①式生成聚氨酯和异氰酸酯反应，生成脲基甲酸酯。
R-N=C=O+R -NHCOOR RNCOOR ④CONHR异氰酸酯聚氨酯脲基甲酸酯③生成二脲素又和异氰酯反应生成缩二脲。
RHNCONHR+R-N=C=O R-NCONH-R ⑤CONHR二脲素异氰酸酯缩二脲④和⑤是加热情况下发生的，生成脲基甲酸酯和缩二脲进行交联，交联后增强体系强度。
通过我公司测出数据证明：复合后在室温和加热熟化48小时，测出数据对比，加热熟化后的剥离强度高。
在不考虑薄膜添加剂迁出的话，熟化温度应50~60℃为宜。
所以在室温下固化，没以提供足够条件，多余（-NCO）基没有进一步交联反应，而是和空气中的水分反应，造成剥离强度偏低。
胶黏剂的剥离强度试验方法.
关于胶黏剂的剥离强度试验方法一.概述在航空产品的实际使用中，胶接接头不仅受到拉伸应力与剪切应力作用，有时还会受到线应力作用。
因此对胶黏剂来讲它应有好的抗线应力的能力，另一方面在胶接接头设计上则应尽可能地避免接头承受线应力作用。
测定胶接接头的抗线应力的能力大小，主要采用剥离试验来测定它的剥离强度，其强度用每单位宽度的胶接面上所能承受最大破坏载荷来表示，单位是KN/m。
剥离是一种胶接接头常见的破坏形式之一。
其特点是胶接接头在受外力作用时，力不是作用在整个胶接面上，而只是集中在接头端部的一个非常狭窄的区域，这个区域似乎是一条线，胶黏剂所受到的这种应力，就是我们在前面所讲的线应力。
当作用在这一条线上的外力大于胶黏剂的胶接强度时，接头受剥离力作用便沿着胶接面而发生破坏。
剥离试验用的试件其中一个是柔性材料（如薄的金属蒙皮，织物，橡胶，皮革等），而另一个试件可以是一刚性材料（如厚的金属梁等）或者也同为一柔性材料，由于至少有一个试件为柔性材料，当接头承受剥离力作用时，被粘物的柔性部分首先发生塑性变形，然后，胶接接头慢慢地被撕开了。
如织物与织物的胶接属蒙皮与珩条的胶接等。
根据试样的结构和剥离结构的不同，它又分为：T剥离强度单位为KN/m；90°剥离强度单位为KN/m；180°剥离强度单位为KN/m；Bell剥离（浮滚剥离）强度单位为KN/m；爬鼓剥离强度单位KN.m/m；测定剥离强度的方法虽然各有差异，但它的基本操作与影响因素大致相同。
二.T剥离强度试验（金属-金属）1.原理用T剥离方法从未胶接端开始施加剥离力，使金属对金属胶接件沿胶接线生产特定的破裂速率所需的剥离力。
2.仪器设备拉力试验机并附有能自动记录剥离负荷的绘图装置以及有一能夹紧试样的夹持器。
3.试验步骤（1）试样制备组成T剥离试样的被胶接材料必须是挠性材料，并被弯曲成90°也不会出现破裂。
通常是由两块厚度相同的同一种金属加工而成的薄板胶接在一起制成。
普通pu的剥离强度
普通pu的剥离强度

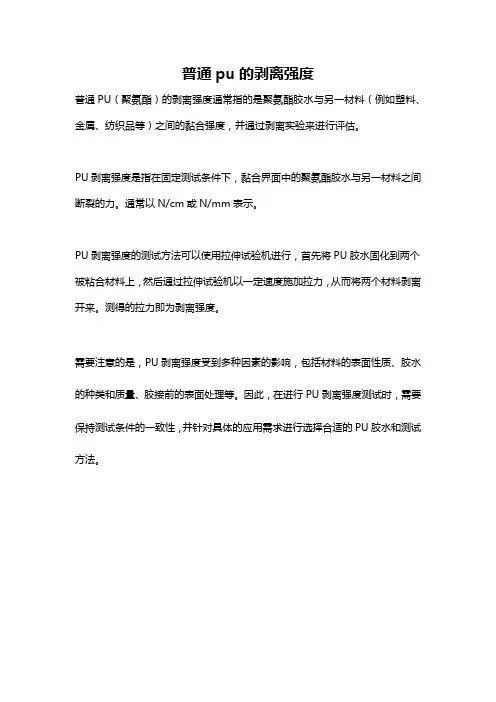

普通PU（聚氨酯）的剥离强度通常指的是聚氨酯胶水与另一材料（例如塑料、金属、纺织品等）之间的黏合强度，并通过剥离实验来进行评估。
PU剥离强度是指在固定测试条件下，黏合界面中的聚氨酯胶水与另一材料之间断裂的力。
通常以N/cm或N/mm表示。
PU剥离强度的测试方法可以使用拉伸试验机进行，首先将PU胶水固化到两个被粘合材料上，然后通过拉伸试验机以一定速度施加拉力，从而将两个材料剥离开来。
测得的拉力即为剥离强度。
需要注意的是，PU剥离强度受到多种因素的影响，包括材料的表面性质、胶水的种类和质量、胶接前的表面处理等。
因此，在进行PU剥离强度测试时，需要保持测试条件的一致性，并针对具体的应用需求进行选择合适的PU胶水和测试方法。
聚氨酯胶粘剂的研究与应用
聚氨酯胶粘剂的研究与应用摘要：本文首先简述了聚氨醋胶粘剂的发展状况，接着对其粘接特性进行了说明,最后是对聚氨酯胶粘剂的应用进行了研究。
关键词:聚氨醋、胶粘剂、应用研究一、前言聚氨酯胶粘剂是指在分子链中含有氨基甲酸酯基团或异氰酸酯基的胶粘剂。
其具有胶膜坚韧, 耐冲击, 挠曲性好, 剥离强度高,有很好的耐超低温性, 耐油和耐磨性等特点。
作为一种环保型胶粘剂,已进入工业、农业、交通、医学、国防和日常生活各个领域, 在国民经济中发挥愈来愈大的作用。
二、聚氨酯胶粘剂的发展概况我国聚氨酯胶粘剂研发起步于上世纪60年代。
80年代以后, 我国对水性聚氨酯的研究更为活跃, 但与国外水性聚氨酯胶粘剂系列化大工业的水平相比, 仍处于开发阶段。
90年代,各行各业引进了众多的生产线,一批三资企业相继建立,进口的产品迫切需要国产化相关的科研院所和生产单位加大开发力度, 新产品不断涌现。
迄今为止, 除了原有的胶种外,无溶剂聚氨酯结构胶、反应性聚氨酯热熔胶等国外有的胶种,现在我国基本都有。
三、聚氨酯胶粘剂的特性1、粘结力强, 适用范围广由于聚氨酯胶粘剂的分子链中- NCO可以和多种含活泼氢的官能团反应, 形成界面化学键结合。
因此,对多种材料具有极强的粘附性能。
不仅可以粘结多孔性的材料, 如泡沫塑料、陶瓷、木材、织物等,而且可以粘接多种金属、无机材料、塑料、橡胶和皮革等,是一种适用范围很广的胶粘剂。
2、突出的耐低温性能在极低的温度下,一般的高分子材料都转化为玻璃态而变脆,而聚氨酯胶粘剂即使在- 250e 以下仍能保持较高的剥离强度,同时其剪切强度随着温度的降低反而大幅度上升。
四、聚氨酯胶粘剂的应用研究1、汽车用聚氨酯胶粘剂新型汽车结构中引入大量的轻质金属、复合材料和塑料,造成汽车用胶粘剂和密封胶持续增长。
在汽车上应用最为广泛的聚氨酯胶粘剂主要有装配挡风玻璃用单组分湿固化聚氨酯密封胶; 粘接玻璃纤维增强塑料和片状模塑复合材料的结构胶粘剂、内装件用双组分聚氨酯胶粘剂及水性聚氨酯胶等。
聚氨酯人工皮革剥离性能的研究

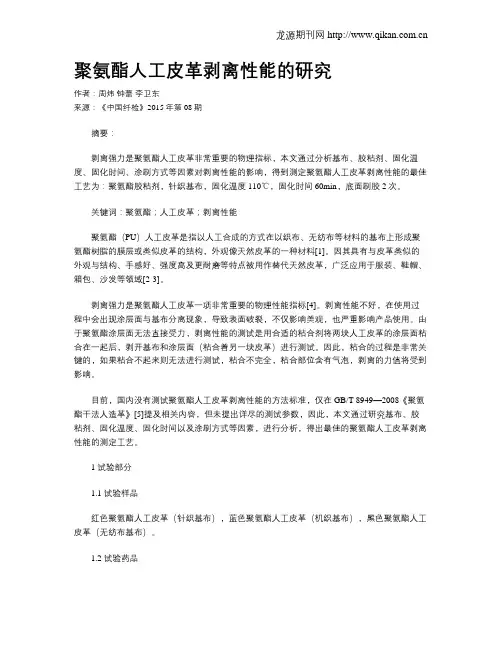

聚氨酯人工皮革剥离性能的研究作者：周炜钟蕾李卫东来源：《中国纤检》2015年第08期摘要：剥离强力是聚氨酯人工皮革非常重要的物理指标，本文通过分析基布、胶粘剂、固化温度、固化时间、涂刷方式等因素对剥离性能的影响，得到测定聚氨酯人工皮革剥离性能的最佳工艺为：聚氨酯胶粘剂，针织基布，固化温度110℃，固化时间60min，底面刷胶2次。
关键词：聚氨酯；人工皮革；剥离性能聚氨酯（PU）人工皮革是指以人工合成的方式在以织布、无纺布等材料的基布上形成聚氨酯树脂的膜层或类似皮革的结构，外观像天然皮革的一种材料[1]。
因其具有与皮革类似的外观与结构、手感好、强度高及更耐磨等特点被用作替代天然皮革，广泛应用于服装、鞋帽、箱包、沙发等领域[2-3]。
剥离强力是聚氨酯人工皮革一项非常重要的物理性能指标[4]。
剥离性能不好，在使用过程中会出现涂层面与基布分离现象，导致表面破裂，不仅影响美观，也严重影响产品使用。
由于聚氨酯涂层面无法直接受力，剥离性能的测试是用合适的粘合剂将两块人工皮革的涂层面粘合在一起后，剥开基布和涂层面（粘合着另一块皮革）进行测试。
因此，粘合的过程是非常关键的，如果粘合不起来则无法进行测试，粘合不完全，粘合部位含有气泡，剥离的力值将受到影响。
目前，国内没有测试聚氨酯人工皮革剥离性能的方法标准，仅在GB/T 8949—2008《聚氨酯干法人造革》[5]提及相关内容，但未提出详尽的测试参数，因此，本文通过研究基布、胶粘剂、固化温度、固化时间以及涂刷方式等因素，进行分析，得出最佳的聚氨酯人工皮革剥离性能的测定工艺。
1 试验部分1.1 试验样品红色聚氨酯人工皮革（针织基布），蓝色聚氨酯人工皮革（机织基布），黑色聚氨酯人工皮革（无纺布基布）。
1.2 试验药品聚氨酯胶，上海千如实业发展有限公司；环氧树脂胶，汉高粘合剂有限公司；氯丁胶，镇江新区光华粘合剂有限公司。
1.3 试验仪器3365英斯特朗万能材料试验机，美国英斯特朗公司；德国E型烘箱，德国Memmert公司。
高剥离强度单组份聚氨酯复膜胶
ＳｈａＩｌ曲ａｉ ＬＩⅪＮｅｗ
Ｃｈｅｍｉｃａｌ
Ｍａｔ嘶ａｌｓ Ｃｏ．，Ｌｔｄ．ＳｈａＩｌ班ａｉ
Ａｂｓｔｒａｃｔ：
Ｐ．Ｒ．Ｃ１１ｉｎａ ２０００３ １
Ａ ｓｉｎｇｌｅ ｃｏｍｐｏｎｅｎｔ Ｉｔ ｉｓ ｓｕｉｔａｂｌｅ ｆｏｒ
ｌｌｉ曲一ｐｅｅｌｉｎｇ ｓ骶ｎｇｍ ＰＵ
ｏｆ ｍｅｔａｌ－Ｃｏｐｐｅｒ
适合大面积机械化连续复合工艺等优点。 关键词：聚氨酯胶粘剂；复合；高剥离强度
１．前言
随着我国国民经济的高速发展，在造船、家电、建材和各种设备制造等领
域需要大量各种各样复合板，如钢一铝箔、钢一铜箔、钢一ＰＶＣ装饰膜复合板等。
在这些复合板生产过程中都需要用到高剥离强度复膜粘合剂，确保复合后的板材 在后加工中（如裁剪，弯折）不脱胶，并耐高温，耐化学介质。目前国内的一些 复合板生产厂都用进口聚氨酯单组份（如Ｂｏｓｔｉｋ Ｆｉｎｄｌｅｙ）胶粘剂。而国内也
２：聚酯多元醇的玻璃化温度为５０℃左右，熔点在９０℃左右，见图１的ＤＳＣ。 ３：聚酯多元醇的硬度要大于邵氏Ｄ５０。
图１
从表１可以看出ＦＭＡ聚酯多元醇对铝板一ＰＶＣ装饰膜粘合最好，剥离强度最
高，这就因ＦＭＡ聚酯符合上述三个条件。ＶＡＭ型的三元共聚树酯粘合强度较低，
胶膜的硬度虽高，但在长链的分子结构中极性基团的数量远远少于聚酯。
２．实验部分 ・原料 聚酯多元醇树酯：聚酯多元醇树酯有我所生产的ＤＮＥ—Ａ，ＰＥＳ一１１０和ＦＭＡ。 异氰酸酯：三聚ＴＤＩ的封闭物（自制），ＴＭＰ—ＴＤＩ加成物的封闭物（自制）， 三聚ＨＤＩ的封闭物。 溶剂：二甲苯，丙酮和醋酸乙酯。 偶联剂：ＫＨ５６０。
２ＳＲ
２００８上海国际环氧和聚氨酯粘接技术论坛
聚氨酯胶黏剂的研究进展
聚氨酯胶黏剂的研究进展
聚氨酯胶黏剂是一种具有良好粘接性和强度的胶黏剂。
它通常由聚醚、聚酯等多官能团的聚合物和异氰酸酯等单体组成。
聚氨酯胶黏剂广泛应用
于各种工业领域，如汽车、航空航天、建筑等。
它具有耐高温、耐化学腐蚀、耐低温、耐候性好等特点。
随着科技水平的不断提高，聚氨酯胶黏剂
的研究也在不断深入。
在聚氨酯胶黏剂的研究中，主要包括材料配方、胶黏剂性能改进、应
用技术等方面。
首先，材料配方的研究是聚氨酯胶黏剂发展的重要方向。
通过优化配
方设计，可以改变胶黏剂的性能。
例如，可以使用不同的聚合物和单体，
以及添加剂等来调节黏结强度、硬度、柔韧性等性能。
其次，胶黏剂性能的改进也是研究的重点。
一方面，研究人员通过改
变聚氨酯胶黏剂的分子结构，提高其耐热性、耐腐蚀性、耐候性等性能。
另一方面，通过添加改性剂、填充剂等来改善胶黏剂的性能。
例如，添加
纳米填料可以提高胶黏剂的强度、硬度和耐磨性。
此外，聚氨酯胶黏剂的应用技术也在不断研究中。
一方面，研究人员
通过开发新的黏结工艺和设备，提高胶黏剂的粘结效果。
另一方面，研究
人员也在探索新的应用领域，如医疗、电子等领域。
例如，聚氨酯胶黏剂
可以用于医疗器械的固定和修复，以及电子产品的保护和封装。
总的来说，聚氨酯胶黏剂的研究进展主要包括材料配方、胶黏剂性能
改进、应用技术等方面。
随着科技的不断发展，聚氨酯胶黏剂在各个领域
的应用将会更加广泛。
相信在不久的将来，聚氨酯胶黏剂将会有更大的发
展空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚氨酯胶黏剂剥离强度的研究 WORD文档使用说明：聚氨酯胶黏剂剥离强度的研究来源于本WOED文件是采用在线转换功能下载而来，因此在排版和显示效果方面可能不能满足您的应用需求。
如果需要查看原版WOED文件，请访问这里聚氨酯胶黏剂剥离强度的研究文件原版地址:/5adfa007cf612085b317f14b.pdf聚氨酯胶黏剂剥离强度的研究|PDF转换成WROD_PDF阅读器下载科技慵报开发与经济文章编号：１００５―６０３３（２００５）２３一０１５９―０３ＳＣＩ；ＴＥＣＨＩＮＦＯＲＭＡＴＩＯＮＤＥＶＥＬＯＰＭＥＮＦ＆ＥＣＯＮＯＭＹ２００５年第１５卷第２３期收稿日期：２００５―１０－２８聚氨酯胶黏剂剥离强度的研究洛桂娥（山西省化工研究院，山西太原．０３００２１）摘要：实验研究了用不同牌号的聚氨酯胶黏剂将Ｐｕ弹性体与金属黏结在一起．采用不同的测试方法，即１８００剥离强度实验方法和９０。
剥高强度实验方法，测定其剥离强度．比较得出了不同胶黏剂的黏舍强度。
关键词：聚氨酯：胶黏剂；剥离强度中固分类号：ＴＱ４３文献标识码：Ａ衰１腔黏剂序号１聚氨酯胶黏剂因具有卓越的低温性能、较高的黏结强度、优良的柔韧性和耐水、耐油等性能，因而广泛应用于制鞋工业。
优良的聚氨酯鞋用胶黏剂具有剥离强度高、初黏性好、施腔简便和高黏结耐久性等特点，但关于胶黏剂与金属黏结性能的研究还很少。
本研究采用不同的方法，对几种不同牌号胶黏剂与不同金属的黏合性进行了对比实验，比较得出了不同胶黏剂与不同金属的黏合强度。
２３１８００加压试样的制备涂刷使用条件当大使用室温下燥６０ｍｉｎ，１２０℃预固化６０ｍｉｎ１胶黏剂牌号配比ｌ：１次鼓ｌＮＡ～１ＣＨ一２１８ＴＨ―ｑ２２１１实验部分１．１材料１．Ｉ．１刚性材＃１００℃预固化６０ｒａｉｎ１００℃预固化６０ｍｉｎ底豫后干燥３０ｍｉｎ再面涂．１００℃预同化６０ｍｉｎ底滩后干燥３０ｒａｉｎ再面辣，１００℃预固化６０ｍｉｎ底涂后干燥３０ｒａｉｎ再面涂，ｎ｝一４０３，４删１０４耵１―－４２２１ＣＨ――屯１９ＣＨ―吧！３，ｌ：２２５面涂１次，底涂１次面潦１次／底涂１次面潦１淡／底涂１次金属铁片和铝片，尺寸为６０ｍｍ×２５ｍｍ。
Ｉ．１２挠性材料ＰＵ弹性体，ｏＤｘ一２１８一ＴＤＩ―ＭＯｃＡ，ｃＭ＾一１０２Ｆｍ卜一Ｍ０ｃＡ．ＩｒＦＭ（＞―＿ＴＤ卜一ＭＯＣＡ．６ＣＨ―吧！９ＣＨ―鬯１８，７１１．３艟黏荆牌号ＣＨ―ｔ１９１１３０℃预同化酏ｍｉｎＣｈｅｍｌｏｋ２１３（美国洛德公司生产）；Ｔｈｉｘｏｎ４２２，‰ｎ４０３．Ｔｈｉｘｏｒ．４０４，ＦＣ（进口Ｂ组分与山西省化工研究所Ａ组分】。
１１ＮＡ一１（山西省化工研究所生产）；Ｃｈｅｍｌｏｋ２１８，Ｃｈｅｍｌｏｋ２１９，表２测温仪显示数值腔黏荆序号１金属片温度，℃６９－７１８０台模时捌Ｉｍｉｎｔ７１７１７１７卸模时间／ｍｉａ３０２试样制备２．１金属片的处理２３４５６７３０３０３０３０３０３０８３８６８６９４８１铁片和铝片经喷沙处理，表面无锈，粗糙。
用清洗剂三氯乙烯清洗铁片和铝片，去油，去沙土。
２０１６１５１．２．２潦刷胶黏荆按腔黏剂产品说明书进行试样表面处理和使用。
衰４正交结果表名称Ａ１：２１：３衰５实际效果显示表Ｂ３０３０３０４０４０４０５０．５０５０１１５１０１２ｎ１６１２１８７３８３６４０．０５４０６９Ｃ８５６５７５７５８５６５６５７５８５１１９．５４Ｄ３２４２４３４产物重，ｇ１６３０４５１７３Ｉ４７１７．５收率，％２ｎ２３３７９５批号产翱重龟４５４５４８４７产率／％５６９２５６９２６０．３０５９Ａ５５８．１８５８．３５霞结晶后产物重培３６收率，％４６６７４６．６７５０．００４８．７５｝１｜２３４５６７７－１１９０７－１２７－１３７－１４３６９０３９．５０３８５４３７７２１：４１：２１：３１：４１：２１：３１４３８７１１８９０１７４５５２１２９３９６３５８．１８５６９２２ｌ５０３９２ｌ５９４５２２１４４１７４｝７－１５平均４６４７．７Ｉ４７．９６３．４重结晶母液的利用８９ＩⅡ３２１１７石３１２１４２１１８．２７３９．２ｌ４０，４７３９４２３３４６将重结晶之母液循环使用，收率可提高３％左右，这样，精品收率将不低于５０％。
珀１３７１３５７３２Ｔ／９＝３９７４结语通过正交试验及重复试验确定最佳工艺条件为：投料比１：４（乙醛酸与尿素摩尔比）、磷酸用量为每ｍｏｌ乙醛酸８０ⅡｌＬ、反应温度７５℃左右、反应时间３ｈｏ上述工艺条件下，产品尿囊索收率为５８％，重结晶后，收宰为４７１２０．１６１１７．６２３９．８４４０．０５３９２０ⅢＩ，３Ⅱ，３Ⅲｎ９６％．母渣循环使用后，【懒提高３％，这样精品收（下转第１６４页）万方数据１５９洛桂娥聚氨酯胶黏剂剥离强度的研究本刊Ｅ－ｍａｉｌ：ｂｊｂ＠ｎｌａｉｌ．ｓｘｉｎｆｏｎｅ［科技研讨１２．３ＰＵ与金属的黏合衰６胶黏剂序号胶黏荆１１２９０。
常压试样剥离强度实验结果（单位为ｋＮ／ｍ试样批号铁片３４试样模具放在硫化机上加热，将已经处理好的涂有胶黏剂的金属片放人模具中，预聚体加热８０℃平均值５２０２０（脏断）６７８平均值２０１．５１５８．１１４１．３１６２．７１４８２１３５４ＮＡ―ｌＣｈ一２１８２０１．２２０１７２００７（刀割）２０２Ｏ（胶断）与熔化的ＭＯＣＡ混合搅拌均匀．倒人模具中．制成常压与加压２３４５６２０２２２０２．５（刀割：２００．２２０００１９９２１９９２２０２．０２０１．０２０４．８２００．５１６６．８（胶断）１４９．２（胶断）１５０５（胶断）Ｔｈ一４２２Ｃｈ一２１３，ｃ１１―２１９２０４．８２０３０２１０．９Ｃｈ一２１８，ｃｌｌ一２１９２００７２００７２０１０ＦＣ２０１．２２０１０２０１．０１３１．８（胶断）１８６４（胶断）１６３．２（胶断）１４２．８（胶断）１５７．６（胶断）１５２．５（胶断）１３９．２（胶断）１６９８（胶断）１３１３（胶断）１３７２１１５ｊ１６７．３１２１．Ｉ试样。
１．２』１８００加压试样的制备（见表１）试样模具放在硫２００７２００７２０１．０洼：试样１，２。
３Ｊ号的挠性材料为ＯＤＸ一２１８－ＴＤＩ―ｒｄＯｅＡ，异氰酸根质量百分比为４．８４％；试样５，６，７，８号的挠性材料为ＰＴＭＧ－１０００－＇ｒＤＩ―ＭＯＣＡ．异氰酸根质量百分比为４．４％。
１．２．５化机上加热到１３０℃（硫化机温度控制在１３０℃），放人上述金属片，将ＯＤｘ一２１８――阳Ｉ型预聚体加热到８０℃加＾熔化的ＩｄＯＣＡ（１０５℃一１１０℃）搅拌４０ｓ后倒人上述模具中，待胶液基本凝固时加压合模硫化，３０ｍｉｎ卸模。
９０。
加压试样的制备操作过程基本同上，不同之赴是在浇注时使用了测温仪，硫化机温度为１２０℃一１３０℃，从硫化机剐取出，用测温仪测量是１１０℃。
挠注时，测温仪显示见表２。
１２．６９０。
常压诫样的制备（见表３ｊ试样模具放在硫化机上加热到１３０℃（硫化机温度控制在１３１）℃），腔黏剂序号１２胶黠剂牌号质量配比重量１：１涂刷次数１放人上述金属片，将ｃＭＡ―１０２４―皿Ｉ型预聚体和ＰｒＭＧ一１００¨ＴＤＩ使用条件当天使用型预聚体分别加热到８０℃，加人熔化的ＭＯＣＡ（１０５。
Ｃ－１１０℃），搅拌４０ｓ后到人上述模具中，３０ｍｉｎ卸模。
１．２７试样后硫化试样在１００℃～１１０℃烘箱中后硫化，再在室温下熟化一周，待测定。
ＮＡ一１ＣＨ一２１８１室温干燥砷ｍｉｎ．１２０℃预固化６０ｍｉｎ干燥３０ｍｌｎ后叉豫～遍。
１００℃而固化６０ｍｉⅡ３Ｔ｝Ｉ＿ｑ２２ＣＨ―ｔ１３，２２试样的测定试样采用ＧＢ／Ｔ２７９０－－１９９５（胶黏剂１８０。
剥离强度试验方法挠性材料对刚性材料）和ＧＢ行测定。
４面涂１次，底涂后干燥３０ｍｉｎ再面涂，底撩１次１００℃璇同化６０ｍｉｎ面潦１扶／底涂后干燥３０ｍｉｎ再面潦，底辣１次１：１１１００ＣＨ一２１９７７６卜８７（硫化橡胶与金属黏合的测定单板法）进ＣＨ一２１８，５ＣＨ―＿２１９ａＣ预固化６０ｒａｉｎ当天使用６奉所Ａ组分进口Ｂ组分表４３结果与讨论３１１８０。
加压试样剥离强度１８０。
加压试样剥离强度实验数据（单位为ｋＮ／ｍＪ试样批号表４列出的是１８０。
：ｂｇ压试样剥离强度实验数据。
从表４看出：应用于铁片胶黏荆剥离强度铅片胶黏剂序号胶黏剂１ｌ２３４５铁片２１０４．０１２７．２１１４２８４．９１３０３最高的是ｃｈ一２１３／ｃ｜ｒ２１９和Ｃｈ－－２１８，ｃｈ－－平均值６７．８３１０３．３１２７４５平均值１０１．Ｏ１２７．８１１７．８８７７１２５．２６６７８１０８４１１７．８６９３１２３．９７２１９，ｃｈ―２１８和ｎ―４２２／ｃｈ一２１９次之，最低的是鸭―柏３仃１ｌ―４０４；应用于铝片胶黏剂剥高强度最高的是Ｔｈ―４２２，ｃｈ－－２１９，最低的是ＮＡ一１．３．２９０。
加压试样剥离强度表５列出的是９００加压试样剥离强度实验数据。
从表５看出：应用于铁片，胶黏剂剥离强ＮＡ―ｌＣｈ一２１８１啊一４２２１５５．６１５矗２１１７８９２．８１２７．０１９７９１３５４９５．９２１１２．５１０１．７８３．６１１５．８１１０．４１０９９７６．５１１９．８１２２９９０．３１２１＿ｌ卟―４０３，ｎｌ一４０４ｎ―４２２／Ｃｈ一２１９ｃｈ一２１３，ｃｈ一２１９Ｃｈ一２１８，ｃｌｌ－２１９６７１８０．３１２１．２１５１．５（胶断’ １５７１１６５．６１３４１１３２９１８８７１５Ｒ８１５２．５注：挠性材料为ＯＤＸ－２１８一ＴＤＩ―ＭＯＣＡ，异氰酸根质量百分比为３．７９０衰５胶黏剂序号脏黏剂种类１１２３４度最高的是ｃ｜ｒ２１３／ｃ｜ｒ２１９，ＮＡ一１次之．Ｃｈ一２１９／Ｃ｝ｒ２１８和Ｔｈ―４２２／Ｃ｝广＿２１９相当。
３－３９０“常压试样剥离强度９００加压试样删离强度实验数据（单位为ｋＮ／ｍ试样批号铁片２３１５８．９１１８．３１３７５４表６列出的是９００常压试样剥离强度实验结果。
从表６看出：对于常压试样。
胶黏剂剥离强度实验结果没有太大的差别。
参考文献５平均值１４２．８１１０．７１２３２１２８３［１］山西省化工研究所聚氨酯弹性体手册［Ｍ］．北京：化学工业出版社．２００１．ＮＡ一１Ｃｈ一２１８Ｔｈ一４２２１６１．９（胶断）１４３．３１１３１１１２２１２８３１３１＿８１３４ｌ。
１０６．１１１９．６１４２３（胶断）１８３６（胶断）１７３４１０５．６［２］李子东．实用胶黏技术［Ｍ］．北京：新时代出版社．１９９２：２５―８７．Ｔｂ一４０坍ｈ－４０４Ｃｈ一２１３／Ｃｈ―２１９Ｃｈ一２１８，ｃｈ一２１９［３］杨玉昆，廖增琨，余云照，等詹成胶黏剂［Ｍ］ｄｇ京：科学出版社．１９８０：５３―１０２．５６Ｔｈ―４２２，ｃｈ一２１９１１８．１（胶断）１９２８１４３６１３２１６１２６（胶断）１２５．０（胶断）１４８９１７０．４１３７７（责任编辑：邱娅男）１６５０１６５０（投拉开）１３１１（胶断）１５３３１４２８（胶断）１２９．３（胶断）１３ｌ第一作者简介：洛挂娥，女，１９６５年８月生，１９８７年毕业于１３７７７６太原工业大学，工程师，山西省化工研究院，山西省太原市义井，０３００２１．注：挠性材料为ＯＤＸ－２１８一ＴＤＩ―ＭＯＣＡ．异氰酸根百分比为为３．７％１６０万方数据科技情报开发与经济文章编号：ｌ∞５―６０３３（２００５）２３．ｎ１６ｌ―０２ＳＣＩ／ＴＥＣＨＩＮＦＯＲＭＡＴＩＯＮＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ２００５年第１５卷第２３期收稿日期：２００５一¨―２１城市居住分异的思考柴笑虹（太原市城市规划设计研究院，山西太原，０３０００２）摘要：分析了中国城市社区分化的动固，阐述了居住区空闻分异现象，探讨了当代中国城市社区分化的现状度问题．提出通过加强居住匡的规划管理、房地产的引导控翩、社区的建设服务等对居住空间分异加以引导的措施，并揭示出当代中国城市社区变迁的意史和爱展趋势。
