超级电容器储能机理简介课件
合集下载

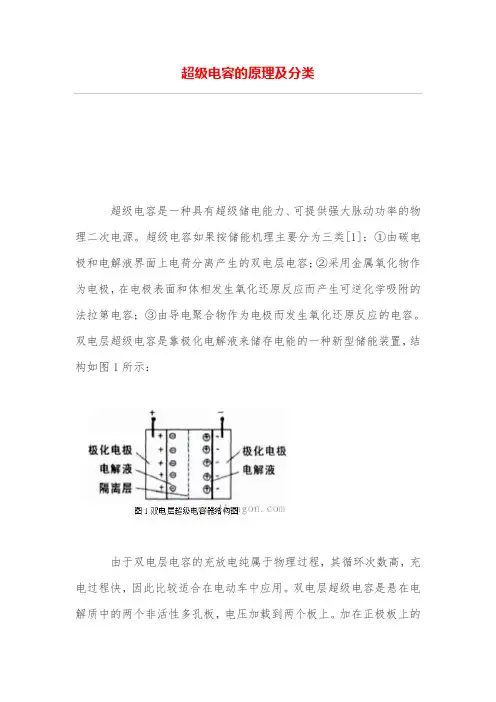

超级电容的原理及分类
超级电容的原理及分类
超级电容是一种具有超级储电能力、可提供强大脉动功率的物理二次电源。
超级电容如果按储能机理主要分为三类[1]：①由碳电极和电解液界面上电荷分离产生的双电层电容；②采用金属氧化物作为电极，在电极表面和体相发生氧化还原反应而产生可逆化学吸附的法拉第电容；③由导电聚合物作为电极而发生氧化还原反应的电容。
双电层超级电容是靠极化电解液来储存电能的一种新型储能装置，结构如图1所示：
由于双电层电容的充放电纯属于物理过程，其循环次数高，充电过程快，因此比较适合在电动车中应用。
双电层超级电容是悬在电解质中的两个非活性多孔板，电压加载到两个板上。
加在正极板上的
电势吸引电解质中的负离子，负极板吸引正离子，从而在两电极的表面形成了一个双电层电容器。
一个超级电容单元的电容量高达几法至数万法[2]由于这种结构采用特殊的工艺，使其等效电阻很低，电容量很大、内阻较小，使得超级电容具有很高的尖峰电流，因此超级电容具有很高的比功率，它的功率密度是电池的50～100倍，可达到10×103W/kg左右，此特点让超级电容非常适合应用在短时大功率的场合。
根据工作原理超级电容器课件
根据工作原理超级电容器课 件
contents
目录
• 超级电容器的概述 • 超级电容器的工作原理 • 超级电容器的组成与结构 • 超级电容器的性能参数 • 超级电容器的制造工艺 • 超级电容器的优缺点与前景展望
01
超级电容器的概述
定义与特点
定义
超级电容器是一种能够储存大量 电能的电子器件，通过极化电解 质来储存电荷。
加强与其他技术的结合
结合超级电容器和电池、燃料电池等其他能源存储技术，实现优势互 补，提高能源利用效率。
加强标准化和模块化设计
推动超级电容器的标准化和模块化设计，提高产品的互换性和可靠性。
感谢您的观看
THANKS
玻璃纤维膜
玻璃纤维膜具有较好的孔径分布和较高的热稳定性，在某些 特殊需求的超级电容器中也有应用。
超级电容器的电解液
有机电解质溶液
有机电解质溶液具有较高的离子导电 率和稳定性，是超级电容器中常用的 电解液类型。
固体聚合物电解质
固体聚合物电解质具有较好的化学稳 定性和机械性能，尤其在高温和低温 环境下表现出较好的性能。
通过熔融挤出、溶液浇铸或拉伸等方法制备薄膜，并经过热处理和 拉伸以提高其机械性能和电气性能。
薄膜处理
对薄膜进行表面处理，以提高其润湿性和电导率，并降低阻抗。
电解液的制备工艺
电解质的选用
选择具有高离子电导率、 低阻抗和稳定的电化学性 能的电解质，如有机电解 液和离子液体等。
电解质的配制
将电解质溶解在适当的溶 剂中，形成电解液，并调 整其浓度和成分以满足实 际需求。
04
超级电容器的性能参数
电化学性能参数
充放电时间
超级电容器的充放电时间较短， 可以在短时间内完成电荷的储 存和释放，提高能源利用效率。
contents
目录
• 超级电容器的概述 • 超级电容器的工作原理 • 超级电容器的组成与结构 • 超级电容器的性能参数 • 超级电容器的制造工艺 • 超级电容器的优缺点与前景展望
01
超级电容器的概述
定义与特点
定义
超级电容器是一种能够储存大量 电能的电子器件，通过极化电解 质来储存电荷。
加强与其他技术的结合
结合超级电容器和电池、燃料电池等其他能源存储技术，实现优势互 补，提高能源利用效率。
加强标准化和模块化设计
推动超级电容器的标准化和模块化设计，提高产品的互换性和可靠性。
感谢您的观看
THANKS
玻璃纤维膜
玻璃纤维膜具有较好的孔径分布和较高的热稳定性，在某些 特殊需求的超级电容器中也有应用。
超级电容器的电解液
有机电解质溶液
有机电解质溶液具有较高的离子导电 率和稳定性，是超级电容器中常用的 电解液类型。
固体聚合物电解质
固体聚合物电解质具有较好的化学稳 定性和机械性能，尤其在高温和低温 环境下表现出较好的性能。
通过熔融挤出、溶液浇铸或拉伸等方法制备薄膜，并经过热处理和 拉伸以提高其机械性能和电气性能。
薄膜处理
对薄膜进行表面处理，以提高其润湿性和电导率，并降低阻抗。
电解液的制备工艺
电解质的选用
选择具有高离子电导率、 低阻抗和稳定的电化学性 能的电解质，如有机电解 液和离子液体等。
电解质的配制
将电解质溶解在适当的溶 剂中，形成电解液，并调 整其浓度和成分以满足实 际需求。
04
超级电容器的性能参数
电化学性能参数
充放电时间
超级电容器的充放电时间较短， 可以在短时间内完成电荷的储 存和释放，提高能源利用效率。
超级电容器简介课件
拓展在风能、太阳能等可再生能 源以及工业自动化领域的市场应
用。
政策支持与产业发展建议
政策引导与资金支持 建立产业联盟 加强国际合作与交流
超级电容器与其他储能技术 的比较
与电池的比较
充放电速度
。
循环寿命
能量密度 成本
与超级电感的比较
储能原理
超级电容器通过双电层储能， 而超级电感通过磁场储能。
响应速度
超级电容器简介课件
目录
• 超级电容器的性能特点 • 超级电容器的制造工艺与材料 • 超级电容器市场现状与趋势 • 超级电容器的发展前景与挑战 • 超级电容器与其他储能技术的比较
超级电容器概述
定义与工作原理
定义 工作原理
超级电容器的主要类型
根据电解质类型
根据储能原理
可分为水系超级电容器和有机系超级 电容器。
超级电容器的发展前景与挑 战
技术创新与突破方向
材料创新
结构设计 集成化技术
市场拓展与合作机会
电动汽车领域
与电动汽车制造商合作，开发高 性能的超级电容器，提升电动汽
车的续航里程和加速性能。
智能电网领域
与电网公司合作，研发用于智能 电网的储能超级电容器，提高电 网的稳定性和可再生能源的接入
能力。
工业应用领域
主要应用领域市场现状与趋势
总结词
详细描述
市场竞争格局与挑战
总结词
超级电容器市场竞争激烈，企业需要不 断创新以保持竞争优势。
VS
详细描述
目前，全球超级电容器市场已经形成了较 为稳定的竞争格局，但随着新技术的不断 涌现和市场的不断扩大，竞争也日趋激烈。 企业需要不断加大研发投入，提高产品性 能和降低成本，以应对市场竞争的挑战。 同时，企业还需要加强与上下游企业的合 作，共同推动超级电容器市场的快速发展。
用。
政策支持与产业发展建议
政策引导与资金支持 建立产业联盟 加强国际合作与交流
超级电容器与其他储能技术 的比较
与电池的比较
充放电速度
。
循环寿命
能量密度 成本
与超级电感的比较
储能原理
超级电容器通过双电层储能， 而超级电感通过磁场储能。
响应速度
超级电容器简介课件
目录
• 超级电容器的性能特点 • 超级电容器的制造工艺与材料 • 超级电容器市场现状与趋势 • 超级电容器的发展前景与挑战 • 超级电容器与其他储能技术的比较
超级电容器概述
定义与工作原理
定义 工作原理
超级电容器的主要类型
根据电解质类型
根据储能原理
可分为水系超级电容器和有机系超级 电容器。
超级电容器的发展前景与挑 战
技术创新与突破方向
材料创新
结构设计 集成化技术
市场拓展与合作机会
电动汽车领域
与电动汽车制造商合作，开发高 性能的超级电容器，提升电动汽
车的续航里程和加速性能。
智能电网领域
与电网公司合作，研发用于智能 电网的储能超级电容器，提高电 网的稳定性和可再生能源的接入
能力。
工业应用领域
主要应用领域市场现状与趋势
总结词
详细描述
市场竞争格局与挑战
总结词
超级电容器市场竞争激烈，企业需要不 断创新以保持竞争优势。
VS
详细描述
目前，全球超级电容器市场已经形成了较 为稳定的竞争格局，但随着新技术的不断 涌现和市场的不断扩大，竞争也日趋激烈。 企业需要不断加大研发投入，提高产品性 能和降低成本，以应对市场竞争的挑战。 同时，企业还需要加强与上下游企业的合 作，共同推动超级电容器市场的快速发展。
《超级电容器》课件
发展历程和前景
1
1 990年
2
实现了高性能的电化学电容器，并开
始在特定领域得到应用。
3
1 978年
超级电容器首次被发现，但技术限制 和高成本限制了商业应用。
2 000年
随着技术进步和成本下降，超级电容 器在多个领域得到广泛应用。
主要厂商
1 Maxwell Technologies
全球领先的超级电容器制造商，提供各种容量和尺寸的产品。
总结和展望
超级电容器是一种具有巨大潜力的电能存储技术，虽然还存在一些挑战和限制，但随着技术的不断进步 和应用需求的增长，它将继续发展并在更多领域得到应用。
超级电容器
超级电容器是一种高容量和高功率的电能存储设备，具有快速充放电速度和 长寿命的特点。
定义和原理
超级电容器是一种能够存储和释放巨大电荷量的装置，通过电荷在电容器的 正负极板之间的吸附和脱附实现能量的存储和释放。 超级电容器的工作原理基于电双层电容和电化学电容两种机制。
应用领域
可再生能源
超级电容器可以存储和释放电能，用于平衡可再生能源的波动性，提高能源利用效率。
2 Nesscap Energy
韩国超级电容器制造商，专注于高功率和高温应用领域。
3 Skeleton Technologies
欧洲超级电容器制造商，开发具有高能量和高功率密度的创新产品。
未来研究方向
超级电容器的研究正在关注提高能量密度、降低成本、延长寿命和提高温度 稳定性等方面的技术改进。
新材料和新结构的研发有望推动超级电容器的性能提升，进一步拓展其应用 领域。
交通运输
超级电容器可以作为电动汽车和混合动力车辆的辅助能源储存装置，提供高功率的提供短时电源支持，防止电子设备数据丢失。
超级电容器储能机理简介
超级电容器储能机理简介
课程：电化学研究方法原理 报告人: xxx 学院：化学化工学院 学号: xxx
LOGO
Contents 研究背景 储能原理 对比总结
精选课件
2
超级电容器的分类
超级电容器
双电层电容器 赝电容器
碳材料
过渡金属氧化物 导电聚合物
精选课件
定义
❖ 双电层电容器是通过电极/溶液界面上异种电荷 的对峙来储存能量的。其理论基础是电极/溶液 界面的双电层。
MnO2
The charge storage mechanism in MnO2 electrode
9
精选课件
Ref. Toupin M, Brousse T, Bélanger D. Chemistry of Materials, 2004, 16(16): 3184-3190.
导电聚合物
Comparison of charging of (a) double-layer capacitor (carbon) and (b) pseudo-
精选课件
储能原理方程式
❖ ES1+ES2+A-+C+
ES1//A-+ES2// C+ （碳材料）
❖ RuO2+δH++δe-
RuO2-δ(OH) δ (RuO2）
❖ MnO2+H++e-
MnOOH
(MnO2)
❖ Cp
Cp+ne-
)
Cpn+(A-)n+ne- (p-doping) (C+)n+Cpn- (n-doping)
capacitor (conducting polymer).
课程：电化学研究方法原理 报告人: xxx 学院：化学化工学院 学号: xxx
LOGO
Contents 研究背景 储能原理 对比总结
精选课件
2
超级电容器的分类
超级电容器
双电层电容器 赝电容器
碳材料
过渡金属氧化物 导电聚合物
精选课件
定义
❖ 双电层电容器是通过电极/溶液界面上异种电荷 的对峙来储存能量的。其理论基础是电极/溶液 界面的双电层。
MnO2
The charge storage mechanism in MnO2 electrode
9
精选课件
Ref. Toupin M, Brousse T, Bélanger D. Chemistry of Materials, 2004, 16(16): 3184-3190.
导电聚合物
Comparison of charging of (a) double-layer capacitor (carbon) and (b) pseudo-
精选课件
储能原理方程式
❖ ES1+ES2+A-+C+
ES1//A-+ES2// C+ （碳材料）
❖ RuO2+δH++δe-
RuO2-δ(OH) δ (RuO2）
❖ MnO2+H++e-
MnOOH
(MnO2)
❖ Cp
Cp+ne-
)
Cpn+(A-)n+ne- (p-doping) (C+)n+Cpn- (n-doping)
capacitor (conducting polymer).
超级电容器PPT课件
(2) 每个周期的平均成本低；
(3) 良好的可逆性；
优
(4) 充电和放电率非常高；
点
(5) 非常低的内部电阻和随之而来的高周期效率（95%以上）和极 低的放热；
(6) 高输出功率；
(7) 比功率高；
(8) 使用无腐蚀性的电解质和低毒性的材料，提高了安全性；
(9) 简单的充电方法，不必进行过充检测，因为没有过充的可能。
1. MnO2材料 溶胶凝胶法制得的MnO2水 合物在KOH溶液中的比容 量为689F/g
2. NiO材料
溶胶凝胶法制得的多孔 NiO比容量为265F/g
3. 多孔V2O5水合物比容 量为350F/g）（在KCl溶 液中）
4. Co3O4干凝胶
1. 研究情况 聚苯胺、聚对苯、聚吡咯、 聚并苯、聚噻吩、聚乙炔、 聚亚安酯等
4.石墨烯
石墨烯/赝电容材料复合电极
RuO 2纳米粒子/石墨烯
4
4-1 超级电容器的电极材料
法拉第赝电容对金属化合物的要求
要求
高比表面—高比容量 低电阻率—高比功率 化学稳定性—长寿命 高纯度—减少自放电
价格低—便于推广使用
4
4-1 超级电容器的电极材料
三种主要的赝电容器电极材料
贵金属
廉价金属
导电聚合物
4
2
超级电容器的特点
超
级
电容量大
电
容
器 可任意并联
的 增加电容量
八
大
特
工作温度范围宽
点
充放电寿命长
等效串联电阻 相对常规电容大
免维护，环保
大电流放电
快速充电
6
3
分类
3
超级电容器的分类
超级电容器的研究PPT课件
2、孔径分布
孔径越大，电化学吸附速度越快，即使在比表面 积和总电容量相对低的情况下也可在大电流下传 递更多的能量。
超级电容器的研究
3、表面官能团
主要通过两种途径： 1）改变表面的润湿性能 2）官能团自身发生可逆的氧化还原反应 从制备高容量、耐高压、稳定性好的电容器角度 出发 , 要求活性炭材料表面的官能团有一个合适 的比例。
3) 液体电解质超级电容器 4) 固体电解质超级电容器
超级电容器的研究
三、碳材料超级电容器的性能特点
1、活性炭（AC）电极材料 性能特点：表面积较高，孔径可调，可批量 生产，价格低廉。
碳纤维
超级电容器的研究
2、碳气凝胶电极材料 优点：比表面积高，密度变化范围广，结构 可调。
制备方法如上图所示
超级电容器的研究
超级电容器的研究
2) 赝电容型超级电容器 (1) 金属氧化物材料 • 贵金属氧化物材料 —RuO2：无定型RuO2拥
有更高的电导率，更高的比电容，更高的电 化学可逆性。 • 替代RuO2的廉价金属氧化物材料—MnO2和 NiO。
超级电容器的研究
(2) 导电聚合物材料
聚苯胺(PANI)、聚 吡(PPy)和聚噻吩
超级电容器的研究
超级电容器的研究
缺点：
如果使用不当会造成电解质泄漏等现象； 和铝电解电容器相比，它内阻较大，因而不可以用于 交流电路。
超级电容器的研究
二、超级电容器的分类
1. 按原理分：双电层型超级电容和赝电容 型超级电容器。
1) 双电层型超级电容器
包括：活性炭（粉、纤维）电极材料、碳气凝胶电极 材料、碳纳米管电极材料、石墨烯电极材料超级电 容器。
3、碳纳米管(CNT)电极材料：单壁纳米管和多 壁 纳米管
孔径越大，电化学吸附速度越快，即使在比表面 积和总电容量相对低的情况下也可在大电流下传 递更多的能量。
超级电容器的研究
3、表面官能团
主要通过两种途径： 1）改变表面的润湿性能 2）官能团自身发生可逆的氧化还原反应 从制备高容量、耐高压、稳定性好的电容器角度 出发 , 要求活性炭材料表面的官能团有一个合适 的比例。
3) 液体电解质超级电容器 4) 固体电解质超级电容器
超级电容器的研究
三、碳材料超级电容器的性能特点
1、活性炭（AC）电极材料 性能特点：表面积较高，孔径可调，可批量 生产，价格低廉。
碳纤维
超级电容器的研究
2、碳气凝胶电极材料 优点：比表面积高，密度变化范围广，结构 可调。
制备方法如上图所示
超级电容器的研究
超级电容器的研究
2) 赝电容型超级电容器 (1) 金属氧化物材料 • 贵金属氧化物材料 —RuO2：无定型RuO2拥
有更高的电导率，更高的比电容，更高的电 化学可逆性。 • 替代RuO2的廉价金属氧化物材料—MnO2和 NiO。
超级电容器的研究
(2) 导电聚合物材料
聚苯胺(PANI)、聚 吡(PPy)和聚噻吩
超级电容器的研究
超级电容器的研究
缺点：
如果使用不当会造成电解质泄漏等现象； 和铝电解电容器相比，它内阻较大，因而不可以用于 交流电路。
超级电容器的研究
二、超级电容器的分类
1. 按原理分：双电层型超级电容和赝电容 型超级电容器。
1) 双电层型超级电容器
包括：活性炭（粉、纤维）电极材料、碳气凝胶电极 材料、碳纳米管电极材料、石墨烯电极材料超级电 容器。
3、碳纳米管(CNT)电极材料：单壁纳米管和多 壁 纳米管
超级电容原理及应用简介课件
法规与标准
随着超级电容的应用领域不断扩大 ，需要制定相应的法规和标准以确 保其安全可靠地应用。
未来发展前景
技术创新
随着科研技术的不断进步，未来超级 电容有望在能量密度、循环寿命等方 面取得突破性进展。
应用领域拓展
产业链完善
未来超级电容的产业链将进一步完善 ，包括材料、制造、应用等方面，这 将有助于推动其大规模应用和商业化 进程。
超级电容的发展历程
01 20世纪60年代
超级电容的初步研究和发展。
02 20世纪90年代
随着电子技术和新能源产业的发展，超级电容的 应用逐渐广泛。
03 21世纪初
超级电容在电动汽车、混合动力汽车、能源存储 系统等领域得到广泛应用。
02
超级电容的工作原理
电化学双电层理论
总结词
电化学双电层理论是超级电容工作原理的基础，它解释了超级电容如何通过电极表面的双电层 来储存电荷。
5. 重复实验步骤，多次测 量以获得更准确的数据。
4. 当超级电容充满电后， 使用数字万用表测量电容 器的放电电压和电流。
结果分析与讨论
• 通过实验数据，分析超级电容的充电和放电特性，包括充电时间、电压变化、电流变化等。 讨论超级电容的储能原理以及在储能技术领域的应用前景。
• · 通过实验数据，分析超级电容的充电和放电特性，包括充电时间、电压变化、电流变化等。 讨论超级电容的储能原理以及在储能技术领域的应用前景。
THANKS
感谢观看
详细描述
法拉第准电容器理论认为，超级电容的电极表面存在可逆的氧化还原反应，这些反应与双电层的形成和电荷的储 存释放有关。在充电过程中，电解液中的离子在电极表面发生氧化或还原反应，将电荷储存于双电层中；在放电 过程中，这些反应发生逆向反应，电荷被释放出来。
随着超级电容的应用领域不断扩大 ，需要制定相应的法规和标准以确 保其安全可靠地应用。
未来发展前景
技术创新
随着科研技术的不断进步，未来超级 电容有望在能量密度、循环寿命等方 面取得突破性进展。
应用领域拓展
产业链完善
未来超级电容的产业链将进一步完善 ，包括材料、制造、应用等方面，这 将有助于推动其大规模应用和商业化 进程。
超级电容的发展历程
01 20世纪60年代
超级电容的初步研究和发展。
02 20世纪90年代
随着电子技术和新能源产业的发展，超级电容的 应用逐渐广泛。
03 21世纪初
超级电容在电动汽车、混合动力汽车、能源存储 系统等领域得到广泛应用。
02
超级电容的工作原理
电化学双电层理论
总结词
电化学双电层理论是超级电容工作原理的基础，它解释了超级电容如何通过电极表面的双电层 来储存电荷。
5. 重复实验步骤，多次测 量以获得更准确的数据。
4. 当超级电容充满电后， 使用数字万用表测量电容 器的放电电压和电流。
结果分析与讨论
• 通过实验数据，分析超级电容的充电和放电特性，包括充电时间、电压变化、电流变化等。 讨论超级电容的储能原理以及在储能技术领域的应用前景。
• · 通过实验数据，分析超级电容的充电和放电特性，包括充电时间、电压变化、电流变化等。 讨论超级电容的储能原理以及在储能技术领域的应用前景。
THANKS
感谢观看
详细描述
法拉第准电容器理论认为，超级电容的电极表面存在可逆的氧化还原反应，这些反应与双电层的形成和电荷的储 存释放有关。在充电过程中，电解液中的离子在电极表面发生氧化或还原反应，将电荷储存于双电层中；在放电 过程中，这些反应发生逆向反应，电荷被释放出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超级电容器储能机理简介
课程：电化学研究方法原理 报告人: xxx 学院：化学化工学院 学号: xxx
超级电容器储能机理简介
1
Contents
研究背景 储能原理 对比总结
超级电容器储能机理简介
2
超级电容器的分类
超级电容器
双电层电容器 赝电容器
碳材料
过渡金属氧化物 导电聚合物
超级电容器储能机理简介3源自超级电容器储能机理简介9
Ref. Toupin M, Brousse T, Bélanger D. Chemistry of Materials, 2004, 16(16): 3184-3190.
导电聚合物
Comparison of charging of (a) double-layer capacitor (carbon) and (b) pseudo-
超级电容器储能机理简介
12
5
Ref. Simon P, Gogotsi Y. Nature materials, 2008, 7(11): 845-854.
储能原理方程式
• ES1+ES2+A-+C+
ES1//A-+ES2// C+ （碳材料）
• RuO2+δH++δe-
RuO2-δ(OH) δ (RuO2）
• MnO2+H++e-
定义
• 双电层电容器是通过电极/溶液界面上异种电荷的对峙来储存能量 的。其理论基础是电极/溶液界面的双电层。
• 法拉第赝电容器是通过在电极表面或体相中的二维/准二维空间上, 电活性物质进行欠电位沉积,发生高度可逆的化学吸/脱附或氧化 还原反应而产生电容的。
超级电容器储能机理简介
4
能量功率图
超级电容器储能机理简介
MnOOH
(MnO2)
• Cp
Cpn+(A-)n+ne- (p-doping)
Cp+ne-
(C+)n+Cpn- (n-doping)
6
(导电聚合物)
超级电容器储能机理简介
碳材料
超级电容器储能机理简介
7
Ref. Zhang L L, Zhou R, Zhao X S. Journal of Materials Chemistry, 2010, 20(29): 5983-5992.
RuO2
超级电容器储能机理简介
8
Ref. Ozolins V, Zhou F, Asta M. Accounts of chemical research, 2013, 46(5): 1084-1093.
MnO2
The charge storage mechanism in MnO2 electrode
capacitor (conducting polymer).
超级电容器储能机理简介
10
Ref. Snook G A, Kao P, Best A S. Journal of Power Sources, 2011, 196(1): 1-12.
对比总结
超级电容器储能机理简介
11
Ref. Simon P, Gogotsi Y, Dunn B. Science Magazine, 2014, 343.
课程：电化学研究方法原理 报告人: xxx 学院：化学化工学院 学号: xxx
超级电容器储能机理简介
1
Contents
研究背景 储能原理 对比总结
超级电容器储能机理简介
2
超级电容器的分类
超级电容器
双电层电容器 赝电容器
碳材料
过渡金属氧化物 导电聚合物
超级电容器储能机理简介3源自超级电容器储能机理简介9
Ref. Toupin M, Brousse T, Bélanger D. Chemistry of Materials, 2004, 16(16): 3184-3190.
导电聚合物
Comparison of charging of (a) double-layer capacitor (carbon) and (b) pseudo-
超级电容器储能机理简介
12
5
Ref. Simon P, Gogotsi Y. Nature materials, 2008, 7(11): 845-854.
储能原理方程式
• ES1+ES2+A-+C+
ES1//A-+ES2// C+ （碳材料）
• RuO2+δH++δe-
RuO2-δ(OH) δ (RuO2）
• MnO2+H++e-
定义
• 双电层电容器是通过电极/溶液界面上异种电荷的对峙来储存能量 的。其理论基础是电极/溶液界面的双电层。
• 法拉第赝电容器是通过在电极表面或体相中的二维/准二维空间上, 电活性物质进行欠电位沉积,发生高度可逆的化学吸/脱附或氧化 还原反应而产生电容的。
超级电容器储能机理简介
4
能量功率图
超级电容器储能机理简介
MnOOH
(MnO2)
• Cp
Cpn+(A-)n+ne- (p-doping)
Cp+ne-
(C+)n+Cpn- (n-doping)
6
(导电聚合物)
超级电容器储能机理简介
碳材料
超级电容器储能机理简介
7
Ref. Zhang L L, Zhou R, Zhao X S. Journal of Materials Chemistry, 2010, 20(29): 5983-5992.
RuO2
超级电容器储能机理简介
8
Ref. Ozolins V, Zhou F, Asta M. Accounts of chemical research, 2013, 46(5): 1084-1093.
MnO2
The charge storage mechanism in MnO2 electrode
capacitor (conducting polymer).
超级电容器储能机理简介
10
Ref. Snook G A, Kao P, Best A S. Journal of Power Sources, 2011, 196(1): 1-12.
对比总结
超级电容器储能机理简介
11
Ref. Simon P, Gogotsi Y, Dunn B. Science Magazine, 2014, 343.
