三相电容电感测试仪功能、参数
三相电容电感测试仪功能、参数
功能用途
三相电容电感测试仪是用于无功补偿装置在不拆线的状态时，测量单个或者整组电容器的组合电容量和电抗器的电感量。
电容电感图片
图中，左侧是测试主机，右侧是附件线箱，包括测试钳，测试导线以及保险管，打印纸、电源线等相关的备品配件。
技术特征
1、三相电容电感测试仪可三相同测，操作更精简，使用更方便。
2、可在不拆线情况下测量成组并联电容器的单个单相电容及同时测量各种连接类型的三相电容，同时能测量各种电抗器的电感量，也可为工频电流测试仪使用，
一机多用，满足现场的多种使用；
3、测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；
4、仪器采用800×480大屏幕真彩色高亮液晶显示屏，在阳光下也能清晰观察，中文菜单提示，操作简便；
5、仪器自带高速微型热敏打印机，可打印测量及历史数据；
6、仪器内置大容量非易失性存储器，可存储200组测量数据；
7、仪器内置高精度实时时钟功能，可进行日期及时间校准；
8、仪器试验电源过流保护功能，电源输出短路不会损坏仪器。

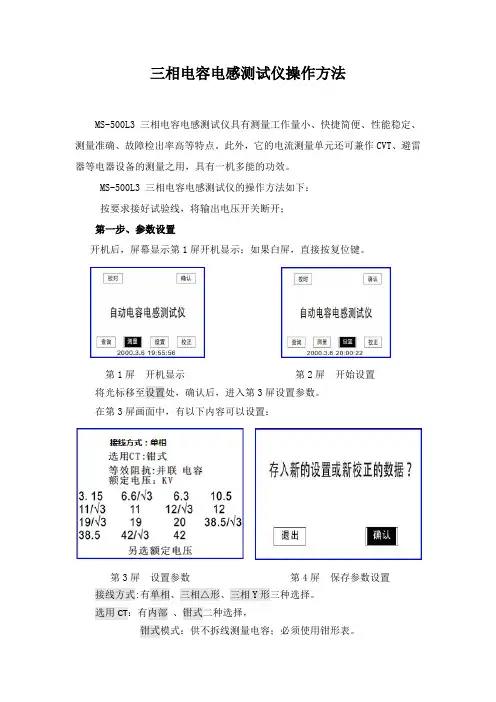

三相电容电感测试仪操作方法
三相电容电感测试仪操作方法MS-500L3 三相电容电感测试仪具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。
此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。
MS-500L3 三相电容电感测试仪的操作方法如下：按要求接好试验线，将输出电压开关断开；第一步、参数设置开机后，屏幕显示第1屏开机显示；如果白屏，直接按复位键。
第1屏开机显示第2屏开始设置将光标移至设置处，确认后，进入第3屏设置参数。
在第3屏画面中，有以下内容可以设置：第3屏设置参数第4屏保存参数设置接线方式:有单相、三相△形、三相Y形三种选择。
选用CT：有内部、钳式二种选择，钳式模式：供不拆线测量电容；必须使用钳形表。
内部模式：供普通测量电容；钳形表无效了，使用内部电流传感器在变电站现场一般选择并联电容、钳式方式。
等效阻抗: 并联电容、串联电感两种模型，旋转鼠标键进行选择。
额定电压: 按鼠标键，改变数值及单位，（kV；kV/3；V；V/3）。
选择电压等级，是为了计算电容的无功补偿功率即千乏。
另选额定电压：如果列表中的电压等级没有您想设置的，可选另选额定电压设置。
在上述步骤完成后，继续旋转鼠标，出现第4屏存入设置值，选择【确认】，回到主菜单。
存入新的设置值：以后所有的试验，均按此设置参数测量计算；不存入新的设置值：只是本次试验，按照本次设置参数测量计算；下次试验，需重新设置。
第二步、测量开始（单相）在确定测量前，必须将输出电压开关闭合，否则，仪器拒绝工作。
在第1屏主菜单画面中，将光标移至【测量】，垂直按鼠标键确认，进入测量界面，如第5屏，左或右旋鼠标，出现第6屏；第5屏测量界面第6屏测量界面下的子菜单录入：将测量数据显示在屏幕上；保存：将录入数据保存至仪器内部的芯片，选中后出现第13屏界面；退出：退至开机界面；打印：打印屏幕上显示的内容。
测量值稳定后，用鼠标确认，出现图7；第7屏录入第1个测量值第8屏录入第2个测量值移动取样电流钳表，测量下一只电容时，重复步骤，出现图8；测量结果的含义如下：C：被测电容器的电容值R：被测电容器的阻性分量U：加在被测电容器上的交流电压I：通过被测电容器的交流电流Q：被试品的品质因素Φ：被测C的容性与阻性分量之间夹角在测量过程中，不断垂直按鼠标键，可以将该数据不断录入在屏幕上。
三相电容电感测试仪
后按【推出】键回到时间设定菜单，全部调完后将光标移到“存”上，按【确认】键将
数据存入仪器，再按【推出】键回到主菜单。
下面解释测量结果的意义：
C：被测电容器的电容分量
L：被测电抗器电感，Q 值越高，测量越准确
R：被测电容器（电抗器）的阻性分量
Φ：被测电容器的电容量与阻性分量之间的夹角,测电抗器电感时为电压超前电流
图3
1、电压电缆一端接到电压输出端子上；
3
XG-500S 三相电容电感测试仪
武汉西高华电电气有限公司
2、测试电流信号电缆插在电流输入插头上，
3、接好电容电感电源线。
4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形表卡在所需测
量的单台电容器的套管处。
注意：一定要将电压输出红端线从钳形表正面穿过后再接到需测量的单台电容器（电抗
翻页，在数据查询时按【确认】键可进入历史数据打印菜单，此时按【确认】键打印本
次数据，按下键打印全部 40 组历史数据。需要调整系统时间时,请将光标移到“时间设
定”按【确认】键进入时间设定菜单,将光标移到要调整的“年”、“月”、“日”、“时”、
“分”、“秒”上，按【确认】键，此时光标前进一步，再按【上】、【下】键调整，完成
器）的套管处，接反时测量不准确。
五、仪器操作方法
使用本仪器前应仔细阅读本说明书, 检查接线无误, 仪器接地良好, 防止触电事 故。
开机后屏幕显示主菜单画面。
测量方式 电压等级 开始测量 数据查询 时间设定
选择测量方式:测电容时可选单相电容、三相△、三相 Y，三相 Yn, 三相 III,测电 抗器电感时可选择大电感、小电感方式，小于 4mH 时只能选择小电感方式。注意:选错 可能损坏仪器!
电容电感测试仪使用方法
电容电感测试仪使用方法电容电感测试仪是一种用于测量电容和电感值的仪器。
它广泛应用于电子工程、通信工程、电力工程等领域。
本文将介绍电容电感测试仪的使用方法。
一、电容测试1. 连接电路：将被测电容器的两端分别连接到测试仪的电容测试接口上。
2. 设置测量范围：根据被测电容器的额定值，选择合适的测量范围。
一般来说，选择最接近被测电容值的测量范围可以提高测量的准确性。
3. 开始测量：按下测试仪的测量按钮，仪器将开始对被测电容进行测量。
在测量过程中，测试仪会显示被测电容的值，并根据需要提供其他相关数据，如等效串联电阻等。
4. 记录测量结果：在测量完成后，将测量结果记录下来，可以通过测试仪上的显示屏或者连接到计算机上进行数据记录。
二、电感测试1. 连接电路：将被测电感器的两端分别连接到测试仪的电感测试接口上。
2. 设置测量范围：根据被测电感器的额定值，选择合适的测量范围。
与电容测试类似，选择最接近被测电感值的测量范围可以提高测量的准确性。
3. 开始测量：按下测试仪的测量按钮，仪器将开始对被测电感进行测量。
在测量过程中，测试仪会显示被测电感的值，并根据需要提供其他相关数据，如等效串联电阻等。
4. 记录测量结果：在测量完成后，将测量结果记录下来，可以通过测试仪上的显示屏或者连接到计算机上进行数据记录。
三、注意事项1. 在进行电容电感测试时，应确保测试仪的正负极连接正确，避免短路或其他错误操作导致的测量失败或仪器损坏。
2. 在进行测量时，应注意避免外界干扰。
尽量选择无电磁干扰的环境，并保持测试仪与其他电源设备的距离。
3. 在进行电感测试时，应注意被测电感器的自感影响。
为了减小自感影响，可以采用串联电阻或其他补偿方法。
4. 在进行电容测试时，应注意被测电容器的电压等级。
如果被测电容器的电压等级较高，应选择相应的测试仪器和测量范围，以确保测量的准确性和安全性。
5. 在进行电容电感测试时，应根据具体要求选择合适的测试方法和参数，以获得准确的测量结果。
JST-500S三相电容电感测试仪剖析
目录一、产品概述 (3)二、功能特点 (3)三、技术指标 (3)四、使用条件 (4)五、面板介绍 (4)六、操作说明 (5)七、测试接线 (9)八、产品成套 (12)九、注意事项 (12)十、售后服务 (12)使用本仪器前，请仔细阅读操作手册，保证安全是用户的责任一、产品概述无功补偿电容器是满足电力系统无功平衡的重要设备。
近年来无功问题得到了电业部门的普遍重视，无功补偿成套装置已大量投入配电网运行。
电能供给要求系统有功与无功实时平衡。
因此，无功补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切无功补偿电容器组。
电容器组的投、切操作，就会产生过电流与过电压冲击，引起电容器损坏。
为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。
而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用老式电容表进行测量，由于电容器组是由几十至上百个小电容器组成，要拆线测量电容量的工作量很大，而且经常拆线会使得螺丝滑牙或没有上紧而留下安全隐患，也容易造成电容的二次损坏。
因此，非常期望有一种测试仪器不用拆线就能测量各个小电容器的电容量，减轻检修人员的负担，提高检修工作的效率，提高配电网运行的安全性。
针对现场的实际情况，我公司经过攻关，最终研制出一种利用新试验方法进行测量的仪器，这就是三相电容电感测试仪。
该仪器可以在不拆线的状态下，测量成组并联电容器的单相电容或各种组合连接类型的三相电容器，同时也能够测量各种电抗器的电感，本仪器还能测量工频状况下的电流，该仪器接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了安全保障。
二、功能特点●本仪器可在不拆线情况下测量成组并联电容器的单个单相电容及同时测量各种连接类型的三相电容，同时本仪器也能测量各种电抗器的电感量，还可以做为工频电流测试仪使用，一机三用，满足现场的多种使用；●测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；●仪器采用240×128大屏幕带背光的液晶显示，白天夜间均能清晰观察，中文菜单提示，操作简便；●仪器内置大容量非易失性存储器：可存储50组测量数据；●仪器内置高精度实时时钟功能：可进行日期及时间校准；●仪器自带高速微型热敏打印机：可打印测量及历史数据；●仪器试验电源过流保护功能：电源输出短路不会损坏仪器。

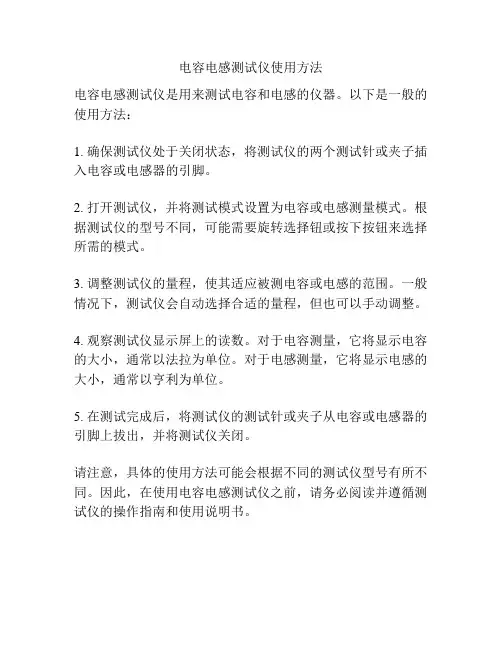

电容电感测试仪使用方法
电容电感测试仪使用方法
电容电感测试仪是用来测试电容和电感的仪器。
以下是一般的使用方法：
1. 确保测试仪处于关闭状态，将测试仪的两个测试针或夹子插入电容或电感器的引脚。
2. 打开测试仪，并将测试模式设置为电容或电感测量模式。
根据测试仪的型号不同，可能需要旋转选择钮或按下按钮来选择所需的模式。
3. 调整测试仪的量程，使其适应被测电容或电感的范围。
一般情况下，测试仪会自动选择合适的量程，但也可以手动调整。
4. 观察测试仪显示屏上的读数。
对于电容测量，它将显示电容的大小，通常以法拉为单位。
对于电感测量，它将显示电感的大小，通常以亨利为单位。
5. 在测试完成后，将测试仪的测试针或夹子从电容或电感器的引脚上拔出，并将测试仪关闭。
请注意，具体的使用方法可能会根据不同的测试仪型号有所不同。
因此，在使用电容电感测试仪之前，请务必阅读并遵循测试仪的操作指南和使用说明书。
三相电容电感测试仪安全操作及保养规程
三相电容电感测试仪安全操作及保养规程1. 引言三相电容电感测试仪是一种用于测量电容和电感的仪器，广泛应用于电力系统、电子工程、通信等领域。
为了确保操作人员的安全，并延长设备的使用寿命，本文档将详细介绍三相电容电感测试仪的安全操作和保养规程。
2. 安全操作规程2.1 操作人员要求•操作人员必须接受相关培训，了解仪器的基本原理、操作方法和安全注意事项。
•操作人员必须具备一定的电气知识和实践经验，并遵守相关的电气安全规范。
2.2 设备检查•在使用三相电容电感测试仪之前，必须对设备进行全面的检查。
•检查电源线和连接线是否完好，如果有任何损坏或老化的情况，应及时更换。
•检查测试仪的外壳是否有裂缝或松动的地方，确保仪器完好无损。
2.3 电源接入•在接入电源之前，检查电源电压是否与测试仪的额定电压匹配。
•使用标准的插头和插座，并确保插头插入插座牢固。
•不要使用损坏的电源线或插头，以免发生电击或起火等事故。
2.4 线路连接•确保在测试前将测试仪与待测设备断开连接。
•使用正确的连接线和接头，确保连接牢固可靠。
•避免在潮湿或有水的环境中使用测试仪，以防电击或其他安全风险。
2.5 使用环境•三相电容电感测试仪应在干燥、通风良好的环境中使用。
•避免阳光直射、高温、高湿度或有腐蚀性气体的场所使用。
2.6 测试操作•严格按照仪器操作说明进行测试，不得擅自更改设置或参数。
•在进行电容或电感测量之前，确保测试仪已预热，并稳定在工作状态。
•避免长时间连续测试，以免超过仪器的额定容量或功率。
2.7 断电和清洁•在使用完毕后，及时切断电源，并拔掉电源线插头。
•使用干净的软布清洁测试仪的外壳和探头，避免使用化学溶剂或有腐蚀性的清洁剂。
3. 保养规程3.1 定期检查•每隔一段时间，对三相电容电感测试仪进行全面的检查，包括电源线、连接线、探头等部件，如有问题及时修复或更换。
3.2 定期校准和维护•根据使用说明书的要求，定期对仪器进行校准和维护，确保测试结果的准确性和稳定性。
全自动电容电桥测试仪接线方法
全自动电容电桥测试仪接线方法电力电容器组内部连线方式一般采用星形连接(Y ）或三角形连接(△)。
实际运行经验表明，三角形连接电容器组其损坏率远高于星形连接电容器组，目前高压并联电容器组多数采用星形连接。
该仪器可测试的电力高压并联电容器组内部连接方式有：三相Y 形、三相△形、三相Yn 形、三相Ⅲ形。
在进行电力电容器测试前，首先将红色钳与红色线连接，黑色钳与黑色线连接，后续接线分两部分：仪器面板接线和测量接线，仪器面板接线指测试线与仪器面板的连接方式，测量接线指测试线与被测试品之间的连接方式。
2.1 三相Y 形连接电容器测量三相Y 形连接，仪器面板A 、B 、C 三相接线方式相同，具体如下所述: 1.黑色线接“输出（黑线）” 2.红色线接“电容（红线）” 3.钳形电流传感器接“电流输入”Y 形连接被试电容A 相测量接线如图2.1所示，具体接线如下所述： 1.红色夹子夹母线排A 相 2.黑色夹子夹母线排B 相3.钳形电流传感器套在高压电容器组A 相引线上电力补偿电容器电压注入点(红)电压注入点(黑)三相三线A 相B 相C 相电流钳图2.1 Y 形连接被试电容A 相测量接线Y 形连接被试电容B 相测量接线如图2.2所示，具体接线如下所述： 1.红色夹子夹母线排B 相 2.黑色夹子夹母线排C 相3.钳形电流传感器套在高压电容器组B 相引线上电力补偿电容器电压注入点(红)电压注入点(黑)A 相B 相C 相电流钳图2.2 Y 形连接被试电容B 相测量接线Y 形连接被试电容C 相测量接线如图2.3所示，具体接线如下所述： 1.红色夹子夹母线排C 相 2.黑色夹子夹母线排A 相3.钳形电流传感器套在高压电容组C 相引线上电力补偿电容器电压注入点(红)电压注入点(黑)三相三线A 相B 相C 相电流钳图2.3 Y 形连接被试电容C 相测量接线2.2 三相△形连接电容器测量三相△形连接，仪器面板A 、B 、C 三相接线方式相同，具体如下所述: 1.黑色线接“输出（黑线）” 2.红色线接“电容（红线）” 3.钳形电流传感器接“电流输入”△形连接被试电容A 相测量接线如图2.4所示，具体接线如下所述： 1.红色夹子夹母线排A 相 2.黑色夹子夹母线排B 相 3.短接B 、C 相4.钳形电流传感器套在高压电容组A 相引线上电力补偿电容器电压注入点(红)电压注入点(黑)A 相B 相C 相电流钳短路连接图2.4 △形连接被试电容A 相测量接线△形连接被试电容B 相测量接线如图2.5所示，具体接线如下所述： 1.红色夹子夹母线排B 相 2.黑色夹子夹母线排C 相 3.短接A 、C 相4.钳形电流传感器套在高压电容组B 相引线上电力补偿电容器电压注入点(红)电压注入点(黑)三相三线A 相B 相C 相电流钳短路连接图2.5 △形连接被试电容B 相测量接线△形连接被试电容C 相测量接线如图2.6所示，具体接线如下所述： 1.红色夹子夹母线排C 相 2.黑色夹子夹母线排A 相 3.短接A 、B 相4.钳形电流传感器套在高压电容组C 相引线上电力补偿电容器电压注入点(红)电压注入点(黑)三相三线A 相B 相C 相电流钳短路连接图2.6 △形连接被试电容C 相测量接线2.3 三相Yn 形连接电容器测量三相Yn 形连接，仪器面板A 、B 、C 三相接线方式相同，具体如下所述: 1.黑色线接“输出（黑线）” 2.红色线接“电容（红线）” 3.钳形电流传感器接“电流输入”Yn 形连接被试电容A 相测量接线如图2.7所示，具体接线如下所述： 1.红色夹子夹母线排A 相 2.黑色夹子夹N 相3.钳形电流传感器套在高压电容组A 相引线上电力补偿电容器电压注入点(黑)电压注入点(红)三相四线A 相B 相C 相电流钳N图2.7 Yn 形连接被试电容A 相测量接线Yn 形连接被试电容B 相测量接线如图2.8所示，具体接线如下所述： 1.红色夹子夹母线排B 相 2.黑色夹子夹N 相3.钳形电流传感器套在高压电容组B 相引线上电力补偿电容器电压注入点(黑)电压注入点(红)三相四线A 相B 相C 相电流钳N图2.8 Yn 形连接被试电容B 相测量接线Yn 形连接被试电容C 相测量接线如图2.9所示，具体接线如下所述：1.红色夹子夹母线排C 相2.黑色夹子夹N 相3.钳形电流传感器套在高压电容组C 相引线上电力补偿电容器电压注入点(黑)电压注入点(红)三相四线A 相B 相C 相电流钳N图2.9 Yn 形连接被试电容C 相测量接线2.4 三相Ⅲ形连接电容器测量三相Ⅲ型连接，仪器面板A 、B 、C 三相接线方式相同，具体如下所述: 1.黑色线接“输出（黑线）” 2.红色线接“电容（红线）” 3.钳形电流传感器接“电流输入”Ⅲ型连接被试电容A 相测量接线如图2.10所示，具体接线如下所述： 1.红色夹子夹母线排A 相 2.黑色夹子夹A’线上3.钳形电流传感器套在高压电容组A 相引线上电压注入点(黑)电压注入点(红)电流钳A B C A ′B ′C ′电力补偿电容器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电容电感测试仪接线，三相Y形电容电感测试电力电容器组内部联线方式一般采用星形联接(Y）和三角形联接(△)。
实际运行经验表明，三角形联接电容器组其损坏率远高于星形联接电容器组，目前高压并联电容器组多数采用星形联接。
该仪器可测试电力高压并联电容器组，其内部连接方式有：三相△形、三相Y 形、三相Yn形、三相Ⅲ形。
三相Y形联接A相接线：
Y形联接A相接线图
①黑色测量线插在（输出）；
②红色测量线插在（电容）；
③钳形电流传感器插在（测量）；
按接线图三相Y形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。
仪器面板接线：
①黑色测量线插在（输出）；
②红色测量线插在（电容）；
③钳形电流传感器插在（测量）；接线图（4）三相△形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。
Yn形联接被试电容A相接线图
仪器面板接线：
①黑色测量线插在（输出）；
②红色测量线插在（电容）；
③钳形电流传感器插在（测量）；
接线图三相四线Yn形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。
同样道理测量B 相及C相的测量数据。
Ⅲ形联接A、B、C相接线：
仪器面板接线：
①黑色测量线插在（输出）；
②红色测量线插在（电容）；
③钳形电流传感器插在（测量）；
接线图三相Ⅲ形A相测量接线方法，测量线由仪器测量输出端对应插
好，将红色夹子夹在母线排A相上、黑色夹子夹在A’线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A 相引线上，方可测量，完成后转下一相接线，B、C相依次移动接线相同。
