汽车原理与构造--第二章 汽车传动系
内容提要
• • • • • 2-1传动系概述 2-2离合器 2-3变速器与分动器 2-4自动变速器 2-5万向传动装置与驱动桥
2-1 传动系概述
一、传动系的功用及组成 基本功用：将发动机发出的动力传递给驱 动车轮。
组成：离合器、变速器、万向传动装置、 主减速器、差速器、半轴及驱动车轮。
为何要采用同步器进行换档?
功用：使结合套与待啮合齿圈迅速同步，缩短 换档时间，同时防止啮合时齿间冲击。
分类： 常压式 惯性式 自行增力式
（一）锁环式惯性同步器
1）组成
2）结构
（二）锁销式惯性同步器
三、换挡机构
1、功能：保证驾驶员 能准确可靠地进行挂 档和退档操作。 2、组成：操纵杆(变速 杆)、拨叉、拨叉轴、 安全装置 (传动杆 系)——远距离操纵 时要求:刚度好、间 隙小。
Balance patch rear patch
Undee spring billet
Former patch Press patch Driven set form Driven set billet
Driven set hub
扭转减振器从动盘
扭转减振器：减振器盘 和减振器弹簧构成， 将从动盘和盘毂弹性 连接
作用：避免传动系共振， 缓和制动时对传动系 的冲击。
Friction bur
Undee spring billet
Driven set hub
spacer spool special type rivet friction wafer Driven set billet Absorber spring
二、手动变速器构造及其工作原理
1、组成： 传动机构（壳内） 、操纵机构（盖上） 2、分类： 三轴式变速器：应用于FR的汽车上 二轴式变速器：应用于FF及RR的汽车上 3、功用： 传动机构：改变转速比 操纵机构：实现换档
汽车传动系的工作原理
汽车传动系的工作原理
汽车传动系统是指汽车发动机输出的动力经过一系列传动装置传递到车轮，使车辆能够前进或后退的机制。
传动系统包括离合器、变速器、传动轴、差速器和驱动轮等部件。
其工作原理如下：
1. 离合器：位于发动机和变速器之间，通过与发动机输出轴相连，用于在发动机工作时将动力传递给传动系统。
当驾驶员踩下离合器踏板时，离合器分离发动机和传动系统，使发动机不再传递动力。
2. 变速器：用于调整发动机输出转速和扭矩，以适应不同的行驶工况。
变速器有多个齿轮组成的齿轮箱，通过切换不同齿轮比来实现不同的速度和扭矩输出。
比如，低速齿轮比适用于起步和爬坡，而高速齿轮比适用于高速行驶。
3. 传动轴：将动力从变速器传递到驱动轮。
传动轴是一根连接前后轴的金属轴杆，它通过万向节和万向轴传递动力，并且能够适应车辆转向和悬挂系统的运动。
4. 差速器：用于将动力分配给两个驱动轮。
差速器允许内外驱动轮在行驶过程中以不同的速度转动，以适应转弯时内外侧轮胎的滑动差异。
差速器还可以通过限滑差速器等装置来提供更好的牵引力。
5. 驱动轮：接受动力并将其传递到路面，从而推动车辆行驶。
驱动轮通常采用前驱、后驱或全驱的方式，其中前驱为前轮驱
动，后驱为后轮驱动，而全驱则同时由前后轮提供驱动力。
通过以上一系列的传动装置，汽车传动系统能够将发动机输出的动力传递到驱动轮，使车辆能够行驶并完成各种工况下的驾驶需求。
汽车传动原理
汽车传动原理
汽车传动原理是指将发动机产生的动力传递到车辆的驱动轮上，使车辆能够正常行驶的一种技术。
传动系统主要由离合器、变速器、传动轴和不等速差速器组成。
离合器是用于连接和分离发动机与变速器的装置。
当驾驶员踩下离合器踏板时，离合器压盘会与碟簧分离，使发动机与变速器的输入轴分开。
这样可以避免发动机启动时对变速器和传动轴造成冲击，并实现发动机与变速器之间的适当变速比。
变速器是传动系统的核心部件，通过其齿轮的组合和运动来实现不同的传动比。
根据车辆行驶状态和驾驶需求的不同，驾驶员可以通过变速器来调整发动机输出的转矩和转速。
常见的变速器有手动变速器和自动变速器两种。
传动轴是将变速器输出轴的动力传输给车辆的驱动轮的装置。
受到动力传递的作用，传动轴需要具备一定的刚性和扭转强度，以确保动力能够稳定传递。
不等速差速器是安装在传动轴上的装置，用于使驱动轮能够独立运动以适应转弯时内外轮的不同转速。
它能够平衡左右驱动轮的转速差异，并确保驱动力均匀地传递给每个驱动轮。
总之，汽车传动原理通过离合器、变速器、传动轴和不等速差速器等装置，使发动机的动力能够高效地传递给车辆的驱动轮，从而实现车辆的正常行驶。
传动系统工作原理
传动系统工作原理传动系统是指将发动机产生的动力传递到车辆的驱动轮上，从而推动车辆行驶的系统。
传动系统的工作原理是通过一系列的机械装置和传动元件，将发动机的动力传递到车轮上，实现车辆的运动。
传动系统通常包括离合器、变速器、传动轴、差速器和驱动轮等部件，下面我们将逐一介绍这些部件的工作原理。
首先是离合器，它位于发动机和变速器之间，主要作用是在换挡时断开发动机与变速器之间的动力传递。
当离合器踏板踩下时，离合器压盘与离合器壳体分离，发动机输出的动力不再传递到变速器，从而实现换挡操作。
接下来是变速器，它的作用是根据车速和行驶条件来改变发动机输出的扭矩和转速，以满足车辆行驶的需要。
变速器内部包含多个齿轮和离合器组件，通过它们的组合和配合，可以实现不同档位的换挡和传动。
然后是传动轴，传动轴是将变速器输出的动力传递到车辆的驱动轮上的装置。
传动轴通常分为前传动轴和后传动轴，通过万向节和传动轴的连接，将动力传递到驱动轮上，推动车辆行驶。
差速器是传动系统中的重要部件，它的作用是平衡车辆驱动轮的转速差异，确保车辆在转弯时能够平稳行驶。
差速器内部包含一组齿轮和差速器壳体，当车辆转弯时，驱动轮的转速会有所不同，差速器通过齿轮的组合和配合来平衡这种差异，使车辆能够顺利转弯。
最后是驱动轮，它是车辆行驶的关键部件，直接受到传动系统传递的动力作用，推动车辆前进。
驱动轮通常采用胎面粗糙的花纹设计，以增加与地面的摩擦力，提高车辆的牵引力和抓地力。
总的来说，传动系统通过离合器、变速器、传动轴、差速器和驱动轮等部件的协同作用，将发动机产生的动力传递到车辆的驱动轮上，实现车辆的运动。
每个部件都发挥着重要的作用，任何一个部件的故障都可能导致传动系统失效，因此对传动系统的定期检查和维护至关重要。

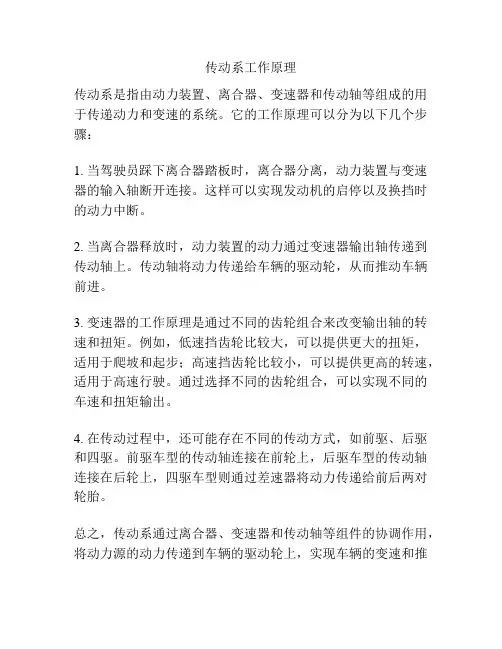

传动系工作原理
传动系工作原理
传动系是指由动力装置、离合器、变速器和传动轴等组成的用于传递动力和变速的系统。
它的工作原理可以分为以下几个步骤：
1. 当驾驶员踩下离合器踏板时，离合器分离，动力装置与变速器的输入轴断开连接。
这样可以实现发动机的启停以及换挡时的动力中断。
2. 当离合器释放时，动力装置的动力通过变速器输出轴传递到传动轴上。
传动轴将动力传递给车辆的驱动轮，从而推动车辆前进。
3. 变速器的工作原理是通过不同的齿轮组合来改变输出轴的转速和扭矩。
例如，低速挡齿轮比较大，可以提供更大的扭矩，适用于爬坡和起步；高速挡齿轮比较小，可以提供更高的转速，适用于高速行驶。
通过选择不同的齿轮组合，可以实现不同的车速和扭矩输出。
4. 在传动过程中，还可能存在不同的传动方式，如前驱、后驱和四驱。
前驱车型的传动轴连接在前轮上，后驱车型的传动轴连接在后轮上，四驱车型则通过差速器将动力传递给前后两对轮胎。
总之，传动系通过离合器、变速器和传动轴等组件的协调作用，将动力源的动力传递到车辆的驱动轮上，实现车辆的变速和推
动。
不同的传动方式和变速器设计，可以适应不同驾驶场景和需求，提供更好的动力输出和驾驶性能。
汽车传动系统
汽车传动系统传动系统是指将发动机的动力转变为车轮的运动能力的一系列装置和部件，它是汽车的核心部件之一。
传动系统的设计和性能直接影响着汽车的动力性、燃油经济性和行驶舒适性。
本文将从传动系统的组成部分和工作原理两方面进行阐述。
一、传动系统的组成部分传动系统由多个关键部件组成，其中包括：1. 发动机：作为传动系统的动力源，发动机通过燃烧燃料产生的动力输出给传动系统。
2. 变速器：用于改变发动机输出转速和扭矩的装置，常见的变速器包括手动变速器和自动变速器。
3. 离合器：用于实现发动机与变速器之间的连接和分离，使得驱动力能够顺利传递到传动系统中。
4. 传动轴：将发动机的动力传输到驱动轴上，通常由多节轴段组成。
5. 驱动轴：将动力从传动轴传递到车轮，并通过差速器等装置使得车轮能够转动。
6. 轮毂：固定在驱动轴上，支撑和驱动车轮转动的部件。
以上是传动系统的基本组成部分，不同类型的汽车传动系统可能存在细微的差异和其他附属部件。
二、传动系统的工作原理传动系统通过将发动机的动力传递到车轮，实现汽车的行驶。
其工作原理如下：1. 发动机启动后，通过离合器使发动机与变速器连接，发动机输出的动力传递到变速器。
2. 变速器根据驾驶员的操作，通过齿轮的组合和切换来改变发动机输出的转速和扭矩。
3. 经由传动轴，发动机输出的动力传递到驱动轴上。
4. 驱动轴通过差速器等装置将动力分配给车轮，使车轮能够转动。
5. 轮毂固定在驱动轴上，将动力直接传递给车轮，从而推动汽车行驶。
通过以上工作原理，传动系统能够有效地将发动机的动力传递到车轮，使汽车获得足够的动力和扭矩来行驶。
总结：传动系统作为汽车的核心部件之一，起着将发动机动力传递到车轮的关键作用。
它由发动机、变速器、离合器、传动轴、驱动轴和轮毂等组成部分组成，并通过一系列的工作原理实现动力传递。
了解传动系统的组成和工作原理有助于我们更好地理解汽车的运行机制，从而保证车辆的正常运行和维护。
提醒：对于汽车的传动系统，及时的保养和维护至关重要。
传动系统工作原理
传动系统工作原理
传动系统是指将动力源传递到车辆的驱动轮上，使车辆能够前进或后退的系统。
它由多个组件组成，包括发动机、离合器、变速器、传动轴和差速器等。
下面将对传动系统的工作原理进行介绍。
1. 发动机：发动机产生动力，将汽油或柴油燃烧转化为机械能。
2. 离合器：离合器连接发动机和变速器，使得能够在启动时慢慢接合，避免突然施加力量产生冲击。
3. 变速器：变速器根据车辆的速度和负载需求选择不同的齿轮比，以提供不同的速度和扭矩输出。
- 手动变速器：通过手动调整齿轮选择器来改变齿轮比，驾驶
员需要踩离合器并调整档位。
- 自动变速器：根据车速、负荷和驾驶员的需求自动选择合适
的齿轮比，无需手动操作。
4. 传动轴：传动轴将驱动力从变速器传递到车辆的驱动轮上，通常有前驱、后驱和全驱三种形式。
- 前驱：发动机的动力通过传动轴传递到前轮驱动；
- 后驱：发动机的动力通过传动轴传递到后轮驱动；
- 全驱：发动机的动力同时传递到前、后驱动轮。
5. 差速器：差速器位于传动轴的中心，以平衡和分配驱动轮上
的扭矩。
当车辆转弯时，内外驱动轮的行驶速度不同，差速器会将扭矩分配给两个轮胎，使其可以较好地协调转向。
总之，传动系统通过将发动机产生的动力经过离合器、变速器、传动轴和差速器等组件传递到车辆的驱动轮上，实现车辆的前进或后退。
不同类型的变速器和驱动形式会对传递效率和操作便利性产生不同的影响。
汽车传动系各个部分的工作原理以及作用
汽车传动系各个部分的工作原理以及作用【答案解析】汽车发动机与驱动轮之间的动力传递装置称为汽车的传动系。
它应保证汽车具有在各种行驶条件下所必需的牵引力、车速，以及保证牵引力与车速之间协调变化等功能，使汽车具有良好的动力性和燃油经济性；还应保证汽车能倒车，以及左、右驱动轮能适应差速要求，并使动力传递能根据需要而平稳地结合或彻底、迅速地分离。
传动系包括离合器、变速器、传动轴、主减速器、差速器及半轴等部分。
下面分别介绍传动系各个分总成的工作原理以及作用：1、离合器：离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。
在汽车行驶过程中，驾驶员可根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离和逐渐接合，以切断或传递发动机向变速器输入的动力。
2、变速器：变速器是用来改变来自发动机的转速和转矩的机构，它能固定或分档改变输出轴和输入轴传动比，又称变速箱。
通过改变传动比，改变发动机曲轴的转拒，适应在起步、加速、行驶以及克服各种道路阻碍等不同行驶条件下对驱动车轮牵引力及车速不同要求的需要。
一般上讲，汽车变速器为手动变速器（MT），自动变速器（AT），双离合变速器（DCT），无级式变速器（CVT）。
变速器的功能是变速变扭，并且能让车辆实现倒车和怠速停车功能。
变速箱、发动机桥人同称为汽车三大核心部件，由此可见，变速器对于汽车来讲非常重要。
3、传动轴：传动轴总成由外万向节（RF 节）、内万向节（VL 节）和花键轴组成，RF 节和 VL 节均为球笼式等速万向节。
VL 节用螺栓与差速器传动轴凸缘相连接，RF 节通过外星轮端部的花键轴与前轮相连接，左、右前轮分别由 1 根等速万向节传动轴驱动。
4、主减速器：主减速器是汽车传动系中减小转速、增大扭矩的主要部件。
对发动机纵置的汽车来说，主减速器还利用锥齿轮传动以改变动力方向。
主减速器通常装在车桥里，因外观似一鼓包，俗称后桥牙包。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车传动是汽车行驶的基础，汽车传动系统的作用将发动机输出的动力传递给驱动轮，使汽车产生运动。
汽车传动系统由离合器、变速器、传动轴、减速器、差速器、半轴等组成，全轮驱动汽车还包括分动器。
根据动力来源、传动方式汽车传动系统分为四种，为了更好的了解汽车传动系统，成都汽修学校编写本文为你介绍汽车传动原理及传动系统分类。
汽车传动原理
汽车传动原理：汽车动力系统提供动力，经传动系统把动力传给后面的驱动轮，传动系统配合动力系统实现汽车在不同条件下能正常行驶。
为了适应汽车行驶的不同要求，传动系应具有减速增扭、变速、使汽车倒退、中断动力传递、使两侧驱动轮差速旋转等具体作用。
汽车传动系统分类
1、机械式传动系
机械式传动系结构简单、工作可靠，在各类汽车上得到广泛的应用。
其基本组成情况和工作原理：发动机的动力经离合器、变速器、万向节、传动轴、主减速器、差速器、半轴传给后面的驱动轮。
并与发动机配合，保证汽车在不同条件下能正常行驶。
为了适应汽车行驶的不同要求，传动系应具有减速增扭、变速、使汽车倒退、中断动力传递、使两侧驱动轮差速旋转等具体作用。
2、液力传动系
液力传动系组合运用液力和机械来传递动力。
在汽车上，液力传动一般指液传动，即以液体为传动介质，利用液体在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
动液传动装置有液力偶合器和液力变矩器两种。
液力偶合器只能传递扭矩，而不能改变扭矩的大小，可以代替离合器的部分功能，即保证汽车平稳起步和加速，但不能保证在换档时变速器中的齿轮不受冲击。
液力变矩器则除了具有液力偶合器的全部功能外，还能实现无
级变速，故目前应用得比液力偶合器广泛得多。
但是，液力变矩器的输出扭矩与输入扭矩的比值范围还不足以满足使用要求，故一般在其后再串联一个有级式机械变速器而组成液力机械变速器以取代机械式传动系中的离合器和变速器。
液力机械式传动系能根据道路阻力的变化自动地在若干个车速范围内分别实现无级变速，而且其中的有级式机械变速器还可以实现自动或半自动操纵，因而可使驾驶员的操作大为简化。
但是由于其结构较复杂，造价较高，机械效率较低等缺点，目前除了高级轿车和部分重型汽车以外，一般轿车和货车很少采用。
3、静液式传动系
静液式传动系又称容积式液压传动系。
主要由油泵、液压马达和控制装置等组成。
发动机的机械能通过油泵转换成液压能，然后由液压马达再又转换为机械能。
在图示方案中，只用一个水磨石马达将动力传给驱动桥主减速器，再经差速器、半轴传给驱动轮。
另一方案是每一个驱动轮上都装一个水磨石马达。
采用后一方案时，主减速器、差速器、和半轴等机械传动件都可取消静压式传动系由于机械效率低、造价高、使用寿命和可靠性不够理想，故目前只在某些军用车辆上开始采用。
4、电力式传动系
电力式传动系主要由发动机驱动的发电机、整流器、逆变装置(将直流电再转变为频率可变的交流电的装置)、和电动轮(内部装有牵引电动机和轮达减速器的驱动轮)等组成。
电力式传动系的性能与静液式传动系相近，但电机质量比油泵和液压马达大得多，故目前只限于在超重型汽车上应用。
汽车传动系统的选择是否合理对汽车的动力性经济性的影响较大，汽车传动系统的研究和设计是实现汽车自动化控制、节能减排的核心，本文介绍了汽车传动原理以及传动系统分类，详细了解这些对于汽车性能的改进有很大的帮助。
