输电线路电压等级判断
输电基建考试答案及题库
输电基建考试答案及题库一、单选题1. 输电线路的电压等级划分中，220kV属于（C）。
A. 低压B. 中压C. 高压D. 超高压2. 输电线路的导线一般采用（B）材料。
A. 铜B. 铝C. 铁D. 钢3. 输电线路的铁塔基础施工中，常用的基础类型是（D）。
A. 桩基础B. 板基础C. 箱基础D. 灌注桩基础4. 输电线路的导线连接方式中，最常用的是（A）。
A. 钳压连接B. 焊接连接C. 螺栓连接D. 卡接连接5. 输电线路的绝缘子主要作用是（B）。
A. 支撑导线B. 绝缘和防雷C. 保护导线D. 固定导线二、多选题6. 输电线路的建设过程中，需要考虑的因素包括（ABCD）。
A. 线路路径选择B. 环境影响评估C. 材料选择D. 施工技术7. 输电线路的运行维护中，需要定期检查的项目包括（ABCD）。
A. 导线磨损情况B. 绝缘子的清洁度C. 铁塔的稳定性D. 接地系统的完整性8. 输电线路的防雷措施包括（ABC）。
A. 避雷针B. 避雷线C. 避雷器D. 绝缘子9. 输电线路的导线选择需要考虑的因素包括（ABCD）。
A. 导线的截面积B. 导线的机械强度C. 导线的电导率D. 导线的耐热性能10. 输电线路的铁塔设计需要考虑的因素包括（ABCD）。
A. 铁塔的高度B. 铁塔的重量C. 铁塔的稳定性D. 铁塔的耐腐蚀性三、判断题11. 输电线路的电压等级越高，输送的电能就越多。
（√）12. 输电线路的导线连接处必须进行严格的绝缘处理。
（√）13. 输电线路的铁塔基础施工时，不需要考虑地下水位的影响。
（×）14. 输电线路的绝缘子不需要定期更换。
（×）15. 输电线路的运行维护中，不需要对铁塔进行防腐处理。
（×）四、简答题16. 简述输电线路的导线为什么要进行定期的检查和维护？答：输电线路的导线需要进行定期的检查和维护，以确保其安全稳定运行。
导线在长期运行过程中，可能会因为自然环境、机械应力、化学腐蚀等因素出现磨损、断裂等问题，这些问题会影响导线的机械强度和电气性能，从而影响线路的安全运行。
我国电压等级的划分标准
我国电压等级的划分标准在现代社会，电力作为一种至关重要的能源，其电压等级的划分标准对于保障电力系统的稳定运行以及满足各类用电设备的需求具有重要意义。
本文将对我国电压等级的划分标准进行详细介绍，并探讨其在实际应用中的重要性。
一、我国电压等级的划分标准根据我国电力行业标准，电压等级主要分为以下几类：1. 高压电压等级：包括220kV、330kV、500kV、750kV和1000kV等。
2. 中压电压等级：包括110kV、220kV、330kV等。
3.低压电压等级：包括35kV、66kV、10kV等。
4.配电电压等级：包括380V、220V等。
5.用户电压等级：包括220V、110V等。
6.特殊电压等级：包括1000V、1500V等。
二、电压等级划分标准在电力系统中的应用1. 高压电压等级的应用高压电压等级主要用于长距离输电，将发电厂产生的电力输送到各个地区。
例如，500kV和750kV超高压输电线路在跨越省份和区域时，可以降低线路损耗，提高输电效率。
2. 中压电压等级的应用中压电压等级主要用于地区间的输电，满足地区电力需求。
110kV和220kV输电线路在连接发电厂、变电站和负荷中心时，具有较高的传输容量和可靠性。
3.低压电压等级的应用低压电压等级主要用于城市和农村配电系统，为各类用电设备提供电力。
35kV、66kV和10kV配电线路在将电力传输到用电负荷点时，具有较好的经济性和可靠性。
4.配电电压等级的应用配电电压等级主要用于城市和农村的居民、商业和工业用电。
380V和220V线路在为各类用电设备供电时，具有广泛的应用。
5.用户电压等级的应用用户电压等级主要用于供电给各类用电设备，如家用电器、工业设备等。
220V和110V线路在满足用户用电需求方面具有重要作用。
6.特殊电压等级的应用特殊电压等级主要用于特定场合，如1000V和1500V线路在地铁、隧道等场所的电力供应方面具有优势。
总之，我国电压等级的划分标准在电力系统的各个环节发挥着重要作用。
中国常用电压等级
中国常用电压等级概述电压是指电力系统中电源提供的电能单位电量所产生的电势差，是电力系统中的重要参数之一。
在中国，电压等级是指电力系统中电压的分类和标准化，根据不同的电力需求和区域分布，中国常用的电压等级主要有220V、380V、500V、1000V、11000V、22000V、35000V、50000V和75000V等。
220V电压等级220V是中国最常见的低压电压等级，适用于大多数家庭和商业场所的用电需求。
220V电压等级通常用于家庭电器、办公设备、照明设施等领域，如电视机、洗衣机、电脑、灯具等。
380V电压等级380V是中国常用的三相电压等级，适用于工业和商业用电。
380V电压等级通常用于工厂、办公楼、商场等场所的用电需求。
这个电压等级能够满足大型设备和机器的供电需求，如电动机、冷却设备、生产线等。
500V电压等级500V电压等级适用于一些特殊的工业设备和电力传输线路，如高压电缆和电缆线路中的中性线。
500V电压等级的应用范围相对较小，主要用于特定的工程项目和设备中。
1000V电压等级1000V电压等级适用于一些需要较高电压的特殊设备和电力传输线路。
这个电压等级通常用于电力工程、电气设备、工矿企业等领域，如变电站、电动机、配电线路等。
11000V电压等级11000V电压等级是中国常见的中压电压等级，适用于城市和农村电网的配电系统。
这个电压等级通常用于城市和农村的电网输电和供电，如变电站、输电线路、配电箱等。
22000V电压等级22000V电压等级适用于一些较大规模的工业和农村电网。
这个电压等级能够满足工矿企业和农村地区的用电需求，如电力工厂、农村电网、大型机械设备等。
35000V电压等级35000V电压等级是中国常见的高压电压等级，适用于一些较长距离的电力传输线路。
这个电压等级通常用于电网输电和供电，如高压输电线路、变电站、电网架空线路等。
50000V电压等级50000V电压等级适用于一些需要较高电压的特殊设备和电力传输线路。
不同电压等级允许的电压偏差
不同电压等级允许的电压偏差电压等级是指电力系统中规定的电压标准，不同的电压等级适用于不同的电力设备和电气设备。
在电力系统中，电压的稳定性对设备运行和电网安全都非常重要。
因此，针对不同的电压等级，都有对应的允许电压偏差标准。
一般来说，电压偏差是指在正常运行条件下，电网中各个节点或者用户端所测得的电压值与其额定电压值之间的差值。
在正常情况下，电压偏差不应该超过一定的标准范围，否则会对设备运行和用电安全造成影响。
不同的电压等级允许的电压偏差标准是不同的。
下面将分析一下常见的电压等级对应的允许电压偏差标准。
1.高压输电线路电压等级在高压输电线路中，通常采用的电压等级有220kV、330kV、500kV 等。
在这些电压等级下，允许的电压偏差标准一般是按照百分比来规定的。
一般来说，220kV的电压等级允许的电压偏差在正负10%之间，330kV和500kV的电压等级允许的电压偏差在正负5%之间。
这是因为在高压输电线路中，电压偏差过大会对线路的传输容量和稳定性造成影响，同时也会对线路上的设备和电器造成潜在的安全隐患。
因此，对于高压输电线路来说，严格控制电压偏差是非常重要的。
2.中压配电线路电压等级在中压配电线路中，常见的电压等级有3kV、6kV、10kV等。
对于这些电压等级，允许的电压偏差标准一般也是按照百分比来规定的。
一般来说，3kV的电压等级允许的电压偏差在正负5%之间，6kV和10kV的电压等级允许的电压偏差在正负3%之间。
在中压配电线路中，允许的电压偏差标准相对较小，这是因为中压配电线路一般服务于城市和工业区域，对电压的稳定性要求较高。
如果允许的电压偏差范围过大，会给工业生产和城市用电带来很大的影响。
3.低压配电线路电压等级在低压配电线路中，常见的电压等级有220V、380V等。
对于这些低压配电线路来说，允许的电压偏差标准也是非常严格的。
一般来说，220V的电压等级允许的电压偏差在正负5%之间，380V的电压等级允许的电压偏差在正负2%之间。
电力系统电压等级介绍
承担者。2006年，工程获得国家发改委核准，被确定为我
国特高压直流输电自主化示范工程，并于同年12月19日开
工建设。工程于2009年6月30日全线贯通并实现单极400千
伏低端送电，12月28日极二单极一次送电成功；2010年5月
1日，又成功实现极一的400千伏低端送电。6月15日，800
千伏高端部分完成双极全压试验送电。6月18日，工程竣
5
国外特高压交流输电线路
美国、前苏联、日本和意大利都曾建设了特高压 交流输电试验线路，进行了大量相关研究和试验。 最终只有前苏联和日本建成了交流特高压线路。
1985年前苏联建成世界上第一条1150kV交流特高 压线路（900km），从西伯利亚经哈萨克斯坦到乌 拉尔。前苏联从1985年8月至1991年共建成2350km 的1150kV输电线路和4座1150kV变电站。其中有 907km线路和3座1150kV变电站从1985年～1990年 按系统额定电压1150kV运行了5年。 1991年由于前 苏联解体和经济衰退，电力需求明显不足，降至 500kV运行。
20
向家坝-上海±800千伏特高压直流输电工程
2010 年7月8日，向家坝-上海±800千伏特高压直流输电示 范工程投入运行，这是世界上输送容量最大、送电距离最 远、技术水平最先进、电压等级最高的直流输电工程。该 工程由我国自主研发、自主设计和自主建设，是我国能源 领域取得的世界级创新成果，代表了当今世界高压直流输 电技术的最高水平。
至昆明钟街变电所 ➢ 1921年建成33kV石景山电厂至北京城的线路 ➢ 1933年建成抚顺电厂44kV出线 ➢ 1934年建成延边至老头沟66kV线路 ➢ 1935年建成抚顺电厂至鞍山154kV线路 ➢ 1943年建成镜泊湖水电厂至延边110kV线路

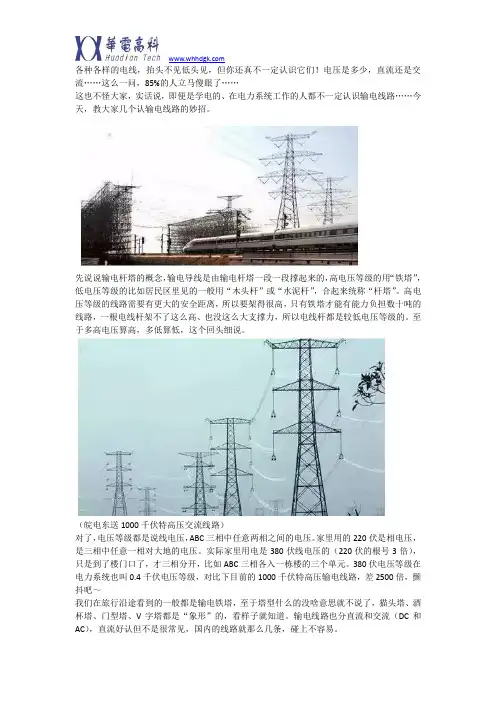

几条妙招教你识别中国的输电线路
各种各样的电线，抬头不见低头见，但你还真不一定认识它们！电压是多少，直流还是交流……这么一问，85%的人立马傻眼了……这也不怪大家，实话说，即便是学电的、在电力系统工作的人都不一定认识输电线路……今天，教大家几个认输电线路的妙招。
先说说输电杆塔的概念，输电导线是由输电杆塔一段一段撑起来的，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。
高电压等级的线路需要有更大的安全距离，所以要架得很高，只有铁塔才能有能力负担数十吨的线路，一根电线杆架不了这么高、也没这么大支撑力，所以电线杆都是较低电压等级的。
至于多高电压算高，多低算低，这个回头细说。
（皖电东送1000千伏特高压交流线路）对了，电压等级都是说线电压，ABC三相中任意两相之间的电压。
家里用的220伏是相电压，是三相中任意一相对大地的电压。
实际家里用电是380伏线电压的（220伏的根号3倍），只是到了楼门口了，才三相分开，比如ABC三相各入一栋楼的三个单元。
380伏电压等级在电力系统也叫0.4千伏电压等级，对比下目前的1000千伏特高压输电线路，差2500倍，颤抖吧～我们在旅行沿途看到的一般都是输电铁塔，至于塔型什么的没啥意思就不说了，猫头塔、酒杯塔、门型塔、V字塔都是“象形”的，看样子就知道。
输电线路也分直流和交流（DC和AC），直流好认但不是很常见，国内的线路就那么几条，碰上不容易。
下图是±800千伏哈密南—郑州特高压直流输电线路铁塔是T型的，下面吊着两回输电线路，一边正极，一边负极，至于为啥正极和负极要分这么多股线，咱们等到讲交流线路的分裂导线时再说。
仔细看铁塔上面还伸出来了两个小“角”，一边也各一条“细线”，这不是输电用的，而是避雷用的避雷线，也叫地线。
下面集中说说交流线路，这个几乎是“大宝天天见”。
交流的一回线路有A、B、C三相，输电铁塔最顶端顶着的是避雷线。
雷暴多地区或电压等级高的线路是两根避雷线，雷暴不严重或电压等级低的线路可以减少到一根避雷线，这个是从工程实际和省钱的角度选择的，反正大家看到最顶端细细的一或两根线就知道是避雷线了。
电压等级划分
之马矢奏春创作我国的电力网额定电压等级（KV）：0.22 ,0.38 ,3 ,6 ,10 ,35 ,60 ,110 ,220 , 330 ,500。
习惯上称10KV以下线路为配电线路，35KV、60KV线路为输电线路，110KV、220KV线路为高压线路，330KV以上线路称为超高压线路。
把60KV以下电网称为地域电网，110KV、220KV电网称为区域电网，330KV以上电网称为超高压电网。
把电力用户从系统所取用的功率称为负荷。
另外，通常把1KV以下的电力设备及装置称为低压设备，1KV以上的设备称为高压设备。
电压等级（voltage class）电力系统及电力设备的额定电压级别系列。
额定电压是电力系统及电力设备规定的正常电压，即与电力系统及电力设备某些运行特性有关的标称电压。
电力系统各点的实际运行电压允许在一定程度上偏离其额定电压，在这一允许偏离范围内，各种电力设备及电力系统自己仍能能正常运行。
我国最高交流电压等级是750KV（兰州---官亭线），其下有500、330、220、110、（60）、35、10KV，380/220V，国家电网公司正在实验1000KV特高压交流输电；我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。
目前我国经常使用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。
电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。
通常将35kV及35kV 以上的电压线路称为送电线路。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV 以下电压称为“低电压”。
我国规定平安电压为36V、24V、12V 三种。
输电线路入门必备基础知识
输电线路入门必备基础知识一、输电线路简介1.定义输电线路是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。
按结构形式，输电线路分为架空输电线路和电缆线路。
按照输送电流的性质，输电分为交流输电和直流输电。
19世纪80年代首先成功地实现了直流输电。
但由于直流输电的电压在当时技术条件下难于继续提高，以致输电能力和效益受到限制。
19世纪末，直流输电逐步为交流输电所代替。
交流输电的成功，迎来了20世纪电气化社会的新时代。
1.电压等级输电的基本过程是创造条件使电磁能量沿着输电线路的方向传输。
线路输电能力受到电磁场及电路的各种规律的支配。
以大地电位作为参考点(零电位）,线路导线均需处于由电源所施加的高电压下,称为输电电压。
国内一般将电压等级分为35kV，66 kV，110 kV，220 kV，330 kV，500 kV，750 kV，±800 kV，1000 kV等。
欧洲采用110kV，220 kV，330 kV，400（380）kV等电压等级。
从发展过程看，输电电压等级大约以两倍的关系增长。
当发电量增至4倍左右时，即出现一个新的更高的电压等级。
通常将35 kV -220 kV的输电线路称为高压线路（HV）,330 kV -750KV的输电线路称为超高压线路（EHV）,750KV以上的输电线路称为特高压线路（UHV）。
一般地说，输送电能容量越大，线路采用的电压等级就越高。
采用超高压输电，可有效的减少线损，降低线路单位造价，少占土地，使线路走廊得到充分利用。
2.如何快速确定输电线路电压等级总体来说，如果看不到线路中铁塔上标示的铭牌，区分电压等级最容易看的是导线分裂数，最准确能判断的是绝缘子。
（1）绝缘子的数量1片绝缘子可以承受1-1.5万伏特的电压。
不过不同地区不同环境，或者不同类型的绝缘子，要求的片数也不同。
如高海拔地区或者重要的塔，片数一般要增加。
合成绝缘子基本可按照绝缘子长度进行区分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了提高远距离传输效率，一般采用高压低流方式传送，这样来降低电的损耗。
瓷瓶的个数越多，相对电压越高。
在中国，高于380V就可以称为高压电。
电线杆越高，一般电压越高，城市里水泥普通杆子一般上万伏，对于高压铁塔，看绝缘子个数，500kv 23个；330kv 16个；220kv 9个；110kv 5个；但一般都有很多个 500kv的输电线路基本上用的是四分裂导线，也就是一相有四根，220kv多用两分裂导线的，110kv多用一根。
高压线对低电压高，所以高压传输电线都用钢架将电缆悬高，来避免对地放电
国家电网公司电力安全工作规程（线路部分）
第一：看绝缘子的个数
3片绝缘子的是 35kv
7片到8片绝缘子是 110Kv
14片左右是220KV的线路
19片左右是330kv的线路
28左右是500kv的线路
当有29片到30片是 750KV的线路
当37片时是直流500kv的线路
当58片时是直流 800kv的线路
54片是1000kv的线路
此数据来源：《输配电线路施工》中国电力出版社出版
第二：看线间距离
导线之间的距离是4米左右时线路是110kv的线路
导线之间距离是6米时线路是220kv的线路
导线之间距离是9米时线路是330kv的线路
导线之间距离是 12米时线路是 500kv的线路
注意：线间距离与很多因数有关所以不一定是以上的数据相符，但是不会隔好远，此线间距离指得是中间于边线的距离。
第三：
500kv以及800 kv的输电线路基本上用的是四分裂导线或者5分裂，也就是一相有四根导线或5根，
220kv多用两分裂导线的，110kv多用一根。
第四：
看铁塔上面的牌子有线路的电压等级。
