caxa图幅模板定制
CAXA模板设置
11
其余默认无改动
12
13
14
15
上面设置完后将空文件另存为模板
路径为：安装盘:\ CAXA\CAXA DRAFT MECHANICAL\ 2011\Template\zh-CN下
16
到这里模板制作完成！

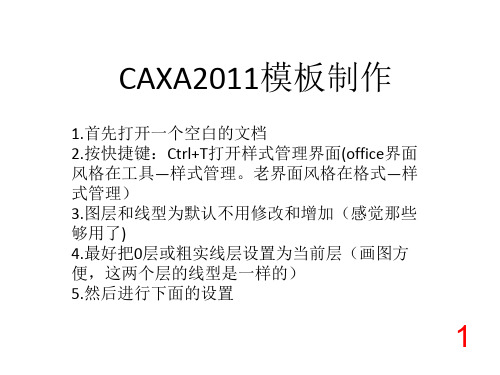

这个模板只是试用版，字体、字体大小、线型颜色等会 根据大家的意见进行修改，修改完善后会出标准模Βιβλιοθήκη 。CAXA2011模板制作
1.首先打开一个空白的文档 2.按快捷键：Ctrl+T打开样式管理界面(office界面 风格在工具—样式管理。老界面风格在格式—样 式管理） 3.图层和线型为默认不用修改和增加（感觉那些 够用了) 4.最好把0层或粗实线层设置为当前层（画图方 便，这两个层的线型是一样的） 5.然后进行下面的设置
1
2
定义好文本风格， 改变字体大小就 很方便了。选中 要改变的文字， 点击右键，如图： 选择合适的字号。
3
4
设置小字体是因为有些图纸标注 位置过小，可以把标注的尺寸改 为小字号风格。右点左无同。
5
6
默认无改动。
7
角标为图纸右上角 粗糙度，字高为0， 随文本风格
8
默认无改动
9
10
默认无改动
17
CAXA电子图板2005基础教程第3章 界面定制与界面操作
第9页
CAXA电子图板2005基础教程
3.1 界面定制
3.1.9 改变菜单和工具栏中按钮的外观
– 选择【工具】→【自定义操作】菜单命令，系统弹出 “自定义”对话框，然后用鼠标选择要改变按钮样式 的菜单项或工具栏中的按钮，单击鼠标右键，弹出快 捷菜单中选择“定义按钮样式”命令 。
• • • • • 1.改变显示方式 2.改变按钮图标 3.新建按钮图标 4.编辑按钮图标 5.改变显示文本
CAXA电子图板2005基础教程
第3章 界面定制与界面操作
3.1界面定制 3.2界面操作
2013年3月16日
第1页
CAXA电子图板2005基础教程
3.1 界面定制
3.1.1显示/隐藏工具栏
– 将鼠标移动到任意一个工具栏区域 单击鼠标右键，弹出如图所示的菜 单，在菜单中列出了菜单栏、工具 栏、立即菜单和状态栏，菜单左侧 的核选框中显示出菜单栏、工具栏、 状态栏当前的显示状态，带“√”的 表示当前工具栏正在显示，点取菜 单中的选项可以使相应的工具栏或 其他菜单在显示和隐藏的状态之间 进行切换。
第8页
CAXA电子图板2005基础教程
3.1 界面定制
3.1.8定制键盘命令
– 选择【工具】→【自定义操作】菜单命令，系 统弹出“自定义”对话框，选择“键盘命令” 选项卡，如图所示，可以实现以下功能：
• 1.指定新的键盘命令 • 2.删除已有的键盘命令 • 3.恢复键盘命令的初始设置
2013年3月16日
2013年3月16日
第13页
CAXA电子图板2005基础教程
3.2 界面操作
3.2.3加载界面配置
– 1.执行方式
• 菜单：【工具】→【界面操作】 →【加载界面配置】
2024版年度(CAXA电子图板教程)第6章图库
工具栏
提供常用操作的快捷按钮，如 添加、删除、修改等。
图库预览
提供素材的预览功能，帮助用 户快速了解素材的外观和特性。
6
常见问题及解决方法
问题1
图库无法打开或加载缓慢。
解决方法
检查图库文件是否损坏或路径是否正确；尝试优 化系统性能或升级硬件配置。
问题2
图库中的素材无法调用或显示异常。
2024/2/2
案例四
与其他CAD软件协同使用标准件图库
12
03
符号和图案图库应用实例
2024/2/2
13
符号和图案图库简介
01 符号图库
包含各类标准符号，如电气符号、机械符号等， 方便用户直接调用。
02 图案图库
提供多种图案样式，包括填充图案、线型图案等， 用于丰富图形表现。
03 图库管理
支持对符号和图案进行分类管理，方便用户查找
建立持续维护机制，对图库系统进行 定期更新和优化，确保系统始终保持 最佳状态
27
06
图库高级功能拓展
2024/2/2
28
图库搜索和筛选技巧
2024/2/2
关键字搜索
利用图库内置搜索引擎，输入关键字快速定位所需图纸。
高级筛选
根据图纸类型、大小、创建时间等条件进行筛选，提高搜索效率。
模糊匹配
支持模糊搜索，即使输入不完整的关键字也能找到相关图纸。
解决方法
检查素材文件是否完整或格式是否正确；更新图库或 重新导入素材文件。
问题3
自定义图库无法保存或导出。
解决方法
检查自定义图库的命名和路径是否符合规范；确保具有足 够的权限进行保存或导出操作。
7
02
标准件图库使用技巧
2024版(CAXA电子图板教程)第6章图库
2024/1/24
12
03
参数化图形设计
2024/1/24
13
参数化图形概念
参数化图形定义
通过设定一组参数来控制图形的形状、大小和位置等属性的图形设计方法。
参数化图形的优点
提高设计效率，便于修改和管理，实现图形的快速变型和重用。
2024/1/24
14
创建参数化图形
01
02
03
确定设计需求
明确设计目标，分析图形 的形状、尺寸和约束等要 求。
21
实例一：标准件库应用
打开CAXA电子图板，选择“图库”菜单下的“标准件 库”命令。
在选定的标准件类型下，选择具体的规格和型号，并设 置相关参数，如长度、直径等。
在弹出的标准件库对话框中，选择需要的标准件类型， 例如螺栓、螺母等。
点击“确定”按钮，将选定的标准件插入到当前绘图中。
2024/1/24
可自定义和扩展图库内容，满足个性化设 计需求。
支持图形预览和搜索功能，提高图形查找 效率。
2024/1/24
功能
提供丰富的图形资源，方便用户快速调用 和插入到当前设计中。
4
图库分类与内容
2024/1/24
பைடு நூலகம்标准件库
包含各种国家标准和国际标准的紧 固件、轴承、齿轮等。
常用件库
包含常用到的图形元素，如符号、 标注、标题栏等。
管理原则
图形库管理应遵循统一性、规范性、易用性和可扩展性等原则，确保图形库的高效 运作和持续发展。
2024/1/24
18
图形库维护与更新
2024/1/24
图形库维护
定期对图形库进行维护，包括检查图 形文件的完整性、清理无效链接、优 化存储空间等，确保图形库的正常运 行。
中职CAXA电子图板课时教案：图幅设计
CAXA电子图板课时教案
第一章（单元）第2课时授课日期年
新课引入：
我们在手工绘图时候，都要先铺放图纸，再画标题栏和图框。
等同于手工绘图铺放图纸教师
引入新课
教师：
演示软件使用
方法
了解软件功能
观察软件
教学过程与教学方法
教学内容教师活动学生活动
调入图框
调入标题栏院校格式填写标题栏领学生绘设
置幅面
调入图框
横放
Heng a4
跟随教师设
置
调入图框
教学过程与教学方法
教学内容教师活动学生活动
演示参数填
写方法完成图纸
设置
小
同过本节所学，掌握图纸设置方案。
结
作
业
板
书
设
计。
CAD二维图框,标题栏,模板制作教程,再也不用担心不会制作自汇总
CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。
本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。
标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。
3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。
4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。
如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。
其他功能自己摸索即可。
5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。
框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。
保存后默认为.cfm文件。
8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。
如下图根据基准点放好位置的,如下图。
双击图框对，填入相应属性值即可。
双击标题栏对，填入相应属性值即可。
10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。
CAXA电子图板模板定制方法
CAXA电子图板模板定制方法
目录
一、标题栏制作 (1)
二、图框制定 (3)
三、样式制定 (4)
四、组合模板 (5)
一、标题栏制作
1、打开电子图板，根据要求绘制标题栏格式
2、标题栏绘制完成后点击菜单栏图幅→定义标题栏
3、拾取标题栏线框，并指定基准点位置，基准点位置用来确定调取标题栏时放置基准位置
4、指定基准点后弹出标题存放位置及命名对话框，对标题栏进行命名点击保存（文件类型：.chd）
5、标题栏编辑，点击菜单栏图幅→标题栏编辑进入标题栏编辑界面
6、单元格定义，定义分为两种：一是文本定义（显示对应项目，也可以在绘制标题栏格式时添加完成），二是属性定义（填写对应属性）
7、编辑完成进行保存，并点击退出块编辑弹出提醒对话框，点击是
8、储存覆盖第一次保存标题栏，完成标题栏定义
二、图框制定
1、绘制图框：根据公司图框格式进行绘制
2、定义图框
3、命名保存图框，保存类型：.cfm。
三、样式制定
1、新建一空白模板，点击明细表样式，弹出明细表风格设置对话框
2、根据指定的明细表样式进行设置
3、另存为空白模板
4、效果，点击新建→可以在工程图模板中看到制定的对应空白模板
四、组合模板
1、新建空白模板
2、调入图框
3、调入标题栏
4、组合完成另存为模板，便于后期制图直接新建绘图。
CAXA2013电子图版机械版最新教程课件005图幅部分详解
1) 2) 3)
【序号】可以输入零件序号的数值或前缀。 在前缀当中第一位为符号“@”标志，为零件序号中加圈的形式 系统可根据当前零件序号值判断是生成零件序号或插入零件序号。
4) 【2.数量】可以指定一次生成序号的数量。 5) 【3.水平/垂直】：选择零件序号水平或垂直的排列方向。 6) 【4.由内至外/由外至内】：零件序号标注方向。 6) 【4.由内至外/由外至内】：零件序号标注方向。如图5-17(d)所示。 7) 【6填写/不填写】：可以在标注完当前零件序号后即填写明细栏， 也可以选择不填写，以后利用明细栏的填写表项或读入数据等方法填写。
【命令】headfill 【图标】 【概念】填写当前图形中标 题栏的属性信息。 【操作步骤】 ●单击【幅面主菜单】 中的按钮。 ●单击【标题栏工具条】 中的按钮。 ●单击【图幅选项卡】 中【标题栏面板】的按钮。 ●执行headfill命令。
4.5编辑标题栏
5.参数栏
5.1调入参数栏
5.2定义参数栏
5.3存储标题栏
【命令】parasave 【图标】 【概念】将当前图纸中已有 的参数栏存盘，以便调用。 ●单击【幅面主菜单】 中的按钮。 ●单击【参数栏工具条】 中的按钮。 ●单击【图幅选项卡】 中【参数栏面板】的按钮。
●执行parasave命令。
5.4填写标题栏
【命令】parafill 【图标】 【概念】填写当前图形中参 数栏的属性信息。 【操作步骤】 ●单击【幅面主菜单】中的 按钮。 ●单击【参数栏工具条】中 的按钮。 ●单击【图幅选项卡】中 【参数栏面板】的按钮。
图5-5内外框边距自定义对话框 在该对话框内可以设置各方向内外框边距。
1.5序号及明细表风格设置
2.图框
2.1调入图框
CAXA工艺图表XX使用手册
CAXA工艺图表XX使用手册➢ 与CAD系统的完美结合CAXA工艺图表全面集成了电子图板，可完全按电子图板的操作方式使用，利用电子图板强大的绘图工具、标注工具、标准件库00等功能，能够轻松制作各类工艺模板，灵活快捷地绘制工艺文件所需的各种图形、高效地完成工艺文件的编制。
➢ 快捷的各类卡片模板定制手段利用CAXA工艺图表的模板定制工具，可对各种类型的单元格进行定义，按用户的需要定制各种类型的卡片。
系统提供完整的单元格属性定义，可满足用户的各种排版与填写需求。
➢ 所见即所得的填写方式CAXA工艺图表的填写与Word一样实现了所见即所得，文字与图形直截了当按排版格式显示在单元格内。
除单元格底色外，用户通过CAXA扫瞄器看到的填写成效与绘图输出得到的实际卡片是相同的。
➢ 只能关联填写CAXA工艺图表工艺过程卡片的填写不但符合工程技术人员的设计适应，而且填写的内容可自动填写到相应的工序卡片；卡片上关联的单元格（如刀具编号和刀具名称）可自动关联；自动生成工序号可自动识不用户的各个工序记录，并按给定格式编号；利用公共信息的填写功能，可一次完成所有卡片公共项目的填写。
➢ 丰富的工艺知识库CAXA工艺图表提供专业的工艺知识库，辅助用户填写工艺卡片；开放的数据库结构，承诺用户自由扩充，定制自己的知识库。
➢ 统计与公式运算功能CAXA工艺图表能够对单张卡片中的单元格进行运算或汇总，自动完成填写，利用汇总统计功能，还可定制各种形式的统计卡片，把工艺规程中相同属性的内容提取出来，自动生成工艺信息的统计输出。
一样用来统计过程卡中的工序信息、设备信息、工艺装备信息等。
➢ 工艺卡片与其他软件的交互使用通过系统剪贴板，Capp工艺卡片内容能够在Word、Excel、Notes等软件中读入与输出。
➢ 标题栏重用能够将*.exb、*.dwg、*.dxf格式的二维图纸标题栏中的图纸名称、图纸编号和材料名称等信息自动填写到工艺卡片中。
➢ 打印排版功能使用打印排版工具，能够在大幅面的图纸上排版打印多张工艺卡片，也可实现与电子图板图形文件的混合排版打印。
CAXA电子图版教程——第13章 图纸设置
2020年4月23日
18
编辑序号
“编辑序号”命令用于修改零件序号的位置 和方向。
选择“编辑序号”命令 ，移动光标拾取需 要编辑的序号，在该立即菜单中用户可以 设置序号的排列方向和排列顺序。根据操 作提示区的提示重新拾取“定位点”确定 序号的位置。
2020年4月23日
19
序号设置
选择“幅面”|“序号设置”命令 ，弹出“序号设 置”对话框，在此对话框中用户可以选择零件序 号的标注形式 。
2020年4月23日
16
生成序号
“生成序号”命令可以生成零件序号或插入 零件序号，与明细表联动，也可以在生成 或插入序号时填写明细表。
2020年4月23日
17
删除序号
“删除序号”命令用于删除不需要的零件序 号。序号不能用删除命令直接删除，只有 用“删除序号”命令才能删除。如果所要 删除的序号没有重名的序号，则同时删除 明细表中相应的表项，否则只删除所拾取 的序号。如果删除的序号为中间项，则系 统会自动将该项以后的序号值顺序减一， 以保持序号的连续性。
CAXA电子图板设置了序号生成和插入功能，并 且与明细表联动，在生成和插入零件序号的同时， 允许用户填写或不填写明细表中的各表项，而且 对于从图库中提取的标准件或含属性的块，在零 件序号生成时，能自动将其属性填入明细表中。
2020年4月23日
15
13.2.4 零件序号
零件序号功能包括四个命令：生成序号、 删除序号、编辑序号和序号设置。选择 “幅面”命令，在弹出的菜单中有这四个 零件序号命令。
2020年4月23日
8
存储图框
“存储图框”命令可以将定义的图框存储到 文件中以供以后使用。
选择“存储图框”命令 ，弹出“存储图框 文件”对话框，在下边的文本框中输入文 件名即可。系统会给图框文件自动加上扩 展名.FRM，用户最好不要输入路径名。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点击“拾取过滤设置”命令 ， 在拾取设置的“实体”中选 择“全有”；拾取标题栏，按DELETE删除；点击打散命令， 拾取图框，将其打散；修改图形以绘制企业标准的图框， 在图框左上角画矩形；
定义图框
点击“幅面”、“定义图框”，框选拾取整个图框，右 键确定；按键盘命令Alt+1将“立即菜单”栏切换为 “带图样代号框”；选择基准点；点击左上角矩形内一 点，输入图框文件名字，确定； 图 样 代 号 框 选 这 里
练习题
调入一个图幅为A3、横放、绘图比例为1:2的图框并调入GB标题栏，其操 作提示如下： （1）选择菜单栏中的“幅面”“图幅设置”命令，系统弹出“图幅设 置”对话框，在该对话框中，可以对图纸的幅面、比例、方向进行相 应的设置。 （2）在“调入图框”或“调入标题栏”下拉列表中选择需要的图框和标 题栏。
第9章 图纸幅面设置
—— 9.1图幅设置
回顾与复习：
使用相应命令绘制如下图形
使用的命令： 直线 三视图导航
新课讲授：
CAXA电子图板提供的模板： 国标图框
标题栏 明细表
如何操作？
图幅设置功能：点击“幅面”，“图幅设置”
选择合适的图纸幅面、比例、图框、标题栏，“确 定”，即可调入需要的图幅
绘制定义的图框
基点选 在这里
定义标题栏
调入标题栏并打散，以之为基础绘制企业标准的标题栏（包括线 条和文字 ）；点击“幅面”、“定义标题栏”，框选拾取此 标题栏，右键确定，依次拾取要填写的区域，弹出“定义标 题栏表格单元”对”中输入要填写的默认内容， 右键确定即可定制标题栏模板；此时选择“填写标题栏”可 填写自定义的标题栏；
定义明细表表头
点击“幅面”、“明细表”、“定制明细表”，在弹出对话栏中定 制合适的表头，同样设置好明细表的文本及其他；点击“存储 文件”，即可把标准明细表表头作为模板文件共享使用；
点击右键编辑 项目标题
总宽度和标题 栏宽度要一致
此处打勾
输入合适名称
生成明细表并输出
调入装配图，点击生成序号命令， 点击关联数据库 命令， 指定一个XLS表格，点击输出数据命令， 即可把明细表输出；
