泵安装施工方案
中水泵安装施工方案
一、前言水泵是工业和民用建筑中重要的流体输送设备，其安装质量直接影响到水泵的正常运行和系统的安全。
为确保水泵安装质量，根据我国相关标准和规范，特制定本水泵安装施工方案。
二、施工准备1. 技术准备：熟悉水泵的型号、规格、性能参数及安装要求，掌握水泵安装工艺流程和注意事项。
2. 材料准备：准备好水泵、基础、管材、阀门、法兰、垫片、支架、密封件等材料。
3. 工具准备：准备好扳手、螺丝刀、水准仪、水平尺、卷尺、焊接设备等工具。
4. 人员准备：组织具备水泵安装经验的施工队伍，进行技术交底和安全教育。
三、施工工艺1. 设备基础施工（1）对水泵房地面或楼面进行清扫、凿毛，确保平整度。
（2）按项目设备专业工程师审核后的水泵基础图进行放线，确保水泵基础位置准确。
（3）支模板：要求水泵基础高度至少高于水泵房装修好的地面50mm。
（4）按设计砼标号或不小于C20的砼灌注基础，确保基础强度。
（5）待水泵基础达到永久强度后，用1：2水泥砂浆将基础四周抹光压平，不需预埋任何埋件。
（6）打砼及抹灰后都应进行浇水养护。
（7）验收：由土建专业质检员检查合格后，填写水泵基础预检记录，交设备专业，并分别由交方与接方的签字，也可填写中间验收记录。
2. 水泵与隔振安装（1）水泵搬运：最好连同包装箱一起运输。
水泵在地上及地下时，有提升设备，采用提升设备搬运；水泵在地下有坡道，可由坡道运下；水泵在地下有吊装孔时，可用卷扬机送下。
（2）水泵开箱检查：水泵开箱检查应按下列项目检查，并作出记录箱号和箱数，以及包装情况；设备名称、型号和规格；设备有无缺件、损坏和外观油漆等情况，进出管口保护物和封盖应完好。
（3）测量放线：测出基础纵横中心线，根据水泵底座尺寸定隔振器的位置。
（4）隔振器安装：采用JSD橡胶隔振器，做水泵的隔振元件。
其型号选择根据水泵机组型号及安装要求确定。
3. 配管施工（1）吸入管内为负压，故应使用钢管或其它硬质材料。
（2）泵浦入口尽可能靠近液体，以减少管路损失。
泵的安装施工方案
泵的安装施工方案泵是工业生产过程中常见的一种设备，用于输送液体或气体。
在工业生产中，泵的安装施工非常重要，只有按照正确的方法进行安装，才能确保泵正常运行并发挥最佳效果。
以下是泵的安装施工方案。
一、准备工作在进行泵的安装前，需要进行一些准备工作，包括：1.确认泵的安装位置和方向，根据设计图纸确定泵的位置，应确保泵的重量得以支撑并符合设计要求。
2.检查泵的配件完整性，确保所有安装所需的零件齐全，没有损坏或缺失。
3.准备好安装所需的工具和设备，如螺丝刀、扳手、起重机等。
二、安装泵主体1.将泵主体放置在设计位置上，使用水平仪调整泵的水平度，确保泵安装平稳。
2.根据设计要求连接泵的进出口管道，使用正确的密封件确保连接处不漏水或漏气。
3.检查安装是否牢固，确保泵主体不会因为震动而移动或倾斜。
三、连接电气设备1.根据设计要求连接泵的电源，确保电压和电流符合泵的额定参数。
2.接线前要检查电源线路是否有漏电或短路的情况，确保安全。
3.启动泵进行调试，检查电气设备的连接是否正确，泵是否运行正常。
四、安装附件1.根据需要安装泵的附件，如压力表、液位计等。
2.根据附件的安装说明书进行安装，确保安装正确无误。
五、测试运行1.完成泵的安装后，进行系统调试和测试运行。
2.检查泵的流量、压力等性能指标，确认泵运行正常。
3.如有异常情况，及时查找故障原因并排除故障。
六、完工验收1.泵安装完工后，应由专业人员进行验收。
2.验收内容包括泵的安装是否符合设计要求、附件是否安装正确、运行状态是否正常等。
3.如有不符合要求的地方，应及时修正。
结语以上是泵的安装施工方案的具体步骤，正确的安装施工可以确保泵设备的正常运行和使用寿命。
在安装过程中，要注重安全，严格按照设计要求和操作规程进行操作，确保工作顺利完成。
泵安装施工方案
泵安装施工方案在工业生产和生活中，泵是一种必不可少的设备。
泵的作用是将液体或气体从低处输送到高处或者从一个地方输送到另一个地方。
泵的安装施工是决定泵工作效率的关键之一。
本文将从泵的安装前准备、泵的安装、连接管路、电气接线等方面，介绍一些泵安装施工方案。
一、泵的安装前准备1. 材料准备：在进行泵的安装前，需要进行材料的准备工作。
主要材料包括泵、连接法兰、法兰垫片、螺栓、密封材料、柔性连接器等。
2. 安装环境准备：在安装泵的过程中，需保持施工现场干净整洁，以确保施工质量。
同时，需注意环境是否有异味、腐蚀等有害成分，以及是否有爆炸隐患等安全问题。
3. 准备工具：进行泵的安装，需要使用一些基本工具，如扳手、榔头、螺丝刀、钳子等。
二、泵的安装在泵的安装过程中，需要考虑到以下几个方面：1. 安装位置：泵应选在操作方便、检修维护方便、运行平稳等方面具备优势的位置。
同时应避免严重振动、冲击、潮湿、过高或过低温度等环境，确保泵在正常工作环境下运行。
2. 泵的水平安装：泵的水平安装是确保泵正常运行的前提条件。
应通过水平仪对泵的水平度进行检测，以确保泵在正常水平状态下工作。
3. 泵与连接法兰的连接：泵与连接法兰的连接是保证泵正常工作的重要环节。
应在泵的连接法兰上安装垫片，并注意螺栓紧固扭矩的控制，以保证泵与连接法兰之间的密封效果。
4. 泵的吸入管路：泵的吸入口需要保证在安装过程中不出现泄露现象，应根据吸入液体性质的不同，进行不同的设计和低压检测。
5. 泵的排出管路：泵的排出口需要保证在安装过程中不出现泄漏，同时应保证排出管路的畅通。
三、连接管路在连接管路方面，应注意以下几个方面：1. 管道安装：在进行连接管道的过程中，需要保证管道的质量和密封性。
2. 弯头的选择：管道中的弯头应通过合理的计算和选型，以确保正常的流通和减小流体的阻力。
3. 阀门的安装：在管道的连接过程中，阀门的安装是非常关键的。
应正确选型并进行正确安装与调试，以保证阀门的正常使用。
水泵安装施工方案(2)
水泵安装施工方案(2)一、施工准备工作在进行水泵安装施工之前，需要做好以下准备工作：•材料准备：根据水泵的型号和规格准备好所需的管道、阀门、密封垫等配件。
•人员配备：安排足够数量和合格的施工人员，确保施工进度和质量。
•设备准备：检查施工所需的工具和设备是否完好，并做好维护保养。
•施工方案确认：核对水泵安装的具体方案和步骤，确定施工计划。
二、施工步骤1. 安装水泵本体1.在水泵安装位置确定好水泵的放置位置，确保平稳和安全。
2.将水泵本体搬运至安装位置，根据设计要求进行水平和垂直调整。
3.使用合适的工具将水泵本体与地面或基础固定，确保牢固可靠。
2. 连接进出水管道1.根据设计要求确定水泵的进水口和出水口位置，并安装进出水管道。
2.确保进出水管道与水泵连接处严密，并采取密封措施，防止漏水和渗漏。
3.安装阀门和附件，调整进出水管道的流向和流量，确保水泵正常工作。
3. 电气连接和调试1.连接水泵的电源线，接通电源并检查电路是否正常。
2.逐步开启水泵，观察水泵的运转状态和工作效果。
3.调试水泵的运行参数，如流量、压力和效率，确保水泵运行稳定和安全。
三、施工质量及注意事项•施工过程中确保施工人员的安全意识和质量意识，细心操作，杜绝差错发生。
•检查施工质量，确保水泵安装符合相关标准和设计要求。
•注意水泵的保养和维护，定期进行检查和清洁，延长水泵的使用寿命。
结语水泵安装施工方案的质量直接影响到水泵的运行效果和使用寿命，因此在施工过程中要严格按照设计要求和施工方案进行操作，确保水泵的安装质量和性能达到预期目标。
希望本文给您带来帮助，谢谢阅读！。
水泵安装施工方案

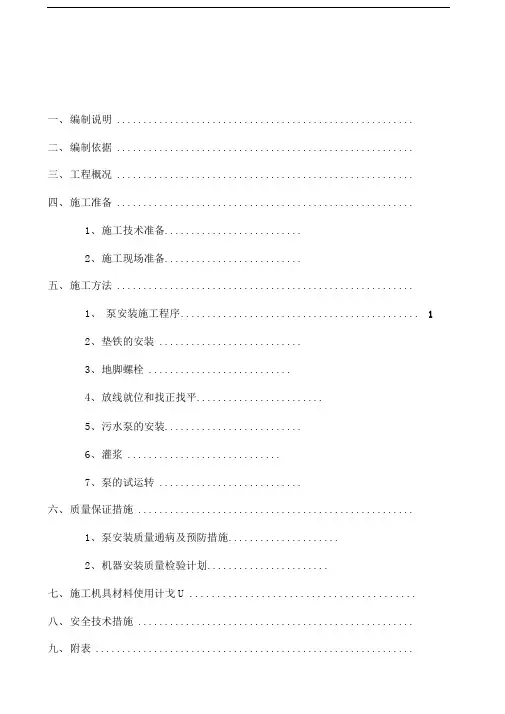

一、编制说明 ........................................................二、编制依据 ........................................................三、工程概况 ........................................................四、施工准备 ........................................................1、施工技术准备..........................2、施工现场准备..........................五、施工方法 ........................................................1、泵安装施工程序 (1)2、垫铁的安装 ...........................3、地脚螺栓 ...........................4、放线就位和找正找平........................5、污水泵的安装..........................6、灌浆 .............................7、泵的试运转 ...........................六、质量保证措施 ....................................................1、泵安装质量通病及预防措施.....................2、机器安装质量检验计划.......................七、施工机具材料使用计戈U .........................................八、安全技术措施 ....................................................九、附表 ............................................................、编制说明首都医科大学附属北京安定医院院区屋面及设施修缮改造工程---污水、、编制依据雨水泵更新项目。
水泵安装施工方案
水泵安装施工方案水泵安装施工方案一、施工前准备工作：1. 根据设计要求选择合适的型号和规格的水泵。
2. 检查水泵设备的完整性和质量，并核对必要的安全措施。
3. 审查工程图纸，确定水泵的安装位置和管道布置。
4. 准备好所需的工具和材料，包括电动工具、螺栓、螺丝、密封胶等。
二、水泵设备安装：1. 安装水泵底座：根据设计要求，选定合适的底座材料，进行固定，确保水泵底座牢固可靠。
2. 安装水泵进出口管道：根据设计图纸，安装好进出口管道，并采取必要的密封措施，以确保管道连接的安全性和稳定性。
3. 安装水泵电机：将水泵电机固定在水泵上，确保电机连接牢固可靠，并正确接线。
4. 连接电源：根据水泵电机的功率和电源情况，进行电源连接，确保接线正确并检查电源电压是否符合要求。
5. 安装水泵控制器：根据设计要求，将水泵控制器固定在合适的位置上，并进行必要的接线工作。
6. 检查水泵设备：安装完成后，进行全面的检查，确保水泵设备安装正确、连接稳固、工作正常。
三、验收和测试：1. 检查水泵设备的密封性和泄漏情况，确保水泵安装的管道连接处没有泄漏现象。
2. 进行水泵启动测试，观察水泵的工作状态和运行情况，检查电机的运转是否正常，是否有异常声音或振动。
3. 测试水泵的流量和扬程，验证水泵的性能参数是否符合设计要求。
4. 检查水泵控制器的功能是否正常，是否能够实现远程控制和自动控制功能。
5. 完成测试后，进行防护措施，如安装防护罩或栅栏，确保水泵设备的安全性和稳定性。
以上是水泵安装施工方案的基本步骤，具体操作需要根据项目的实际情况进行调整和完善。
在施工过程中，应严格按照相关的安全规范和操作规程进行，确保施工过程安全，并达到预期的效果。
同时，注意保护现场设备和工作人员的安全，做好施工现场的环境保护工作。
泵安装施工方案
泵安装施工方案1.1安装程序基础验收→开箱检查→放线→垫铁配置→铲麻面→地脚螺栓安装→设备就位安装→校正调整→基础灌浆→拆装清洗→二次精平→各部位检查→试运转。
1.2安装前的准备工作检查泵的规格、性能是否符合图纸要求，检查设备说明书、合格证和设备试验告是否齐全。
检查设备外表如壳体、电机、导杆、耦合装置等是否受损变形，零部件是否齐全完好。
应检查潜水泵的电机、叶轮等是否有破损，接线盒等应完好无变形现象。
复测土建工程的标高是否满足设计图要求，以及检查所有的埋件留孔要求是否符合安装条件。
1.3设备安装潜水泵安装依据施工图纸，画各台泵的泵座、纵横两个方向中心线。
依据泵座图纸给定的尺寸做地脚螺栓安装模具，保证精确就位。
泵基座以下予留30mm的二次混凝土浇筑高度，待泵座安装调平后灌无收缩混凝土。
将泵座上的地脚螺栓装在30mm厚钢板模具上，平垫铁固定在模具的下平面，保证平面位置偏差不大于±10mm，标高偏差不大于±20mm。
经检测后用大于基础标号的细石混凝土进行灌浆，混凝土灌注到模具下平面处。
当混凝土达到设计强度75%后，拆除模具，将泵座安装就位，用不锈钢板精确调整到验收标准的水平度（不得超过三块）。
泵座的平面位置、水平度验收，工序验收，合格后，开始浇筑二次混凝土并安装出水管。
出水管必须按设计要求设立牢固的管道支架，泵座不得直接承受外力。
出水管安装完成后，利用其脚手架进行导杆安装，以泵的出水弯头与导杆连接处做基准点，分别以90°垂直的两个方向挂线坠，在导杆的下端点、中间支撑、上端点用钢板尺测量，调整导杆的垂直度偏差小于1/1000，全程内偏差不大于4mm，双导杆，平行偏差小于2mm，进行固定。
清理泵腔，手动盘车合格后。
将电缆与吊链分别固定在规定位置，用车间内起重机利用泵体上的吊环进行泵体吊装，使泵沿导杆顺直滑下、就位。
调整水泵出水口与泵座弯头结合处使其对正，结合处用厂家提供橡胶法兰垫密合，适当调整链条的松紧度，做好试车、交验准备工作。
泵类设备安装施工方案
泵类设备安装施工方案泵类设备在各种工业和民用领域中发挥着重要作用，它们被广泛用于输送液体、气体以及液固混合物。
为了确保泵类设备的正常运行和高效性能，正确的安装施工方案至关重要。
本文将详细介绍泵类设备的安装施工方案，包括前期准备、安装过程、调试和验收等内容。
一、前期准备在开始安装泵类设备之前，必须进行充分的前期准备工作，以确保安装过程顺利进行并保证设备的正常运行。
前期准备工作包括：1.安装地点的准备：选择平整、稳固的基础，确保地面承载能力满足设备要求，设置好安全防护措施。
2.设备检查与保养：检查设备是否完好无损，清洁设备表面，涂抹必要的润滑剂，并确保零部件齐全。
3.测量与标记：根据设备的安装图纸和要求，进行测量并在安装位置做好标记，以保证设备安装位置准确无误。
二、安装过程1. 泵体安装•将泵体放置在预先准备的基础上，根据标记位置将泵座与地脚螺栓连接。
•根据泵厂家提供的安装指南，调整泵体与管路的连接位置，确保连线正确。
•确保泵体安装水平稳固，调整螺栓紧固程度。
2. 电机安装•将电机放置在适当位置，根据标记连接螺栓与泵体连接。
•根据电机与泵体的对接方式，调整电机位置并进行定位。
•连接电缆，调试电机启动与停止是否正常。
3. 管路连接•根据管路连接图纸，连接各个管道，注意管路的正确连接及紧固。
•清除管路内部异物，确保管道通畅无阻。
三、调试与验收1. 泵类设备调试•启动泵类设备，观察运行情况，检查各部位是否有异常声音或振动。
•根据设备工作参数，调整电机转速与管路流量，确保设备运行在最佳状态。
2. 设备验收•进行泵类设备的试运行，观察并记录设备运行数据。
•检查设备各部件是否正常工作，包括密封件、轴端部位是否漏水、油液是否泄露等。
•进行设备性能测试，如流量、扬程等参数是否符合设计要求。
结语正确的泵类设备安装施工方案对于设备的正常运行和使用寿命具有重要意义。
通过本文描述的安装过程和验收步骤，可以确保泵类设备安装施工顺利完成，并实现设备的高效运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泵安装施工方案
泵安装施工方案
一、施工前的准备工作：
1. 确定泵的安装位置，根据设备布置图和管道图纸，确定最佳安装位置，并进行现场勘测和测量，确保安装位置符合要求。
2. 对泵的相关设备进行验收，包括泵本体、电机、附件等。
确认设备的规格、型号、数量等是否符合设计要求，是否有损坏或缺陷。
3. 准备所需要的施工材料和工具，包括吊装设备、螺栓、法兰、密封垫片、管道支架等。
4. 协调相关部门，对施工现场进行准备，确保施工现场的安全和整洁。
二、泵的吊装安装：
1. 根据泵的重量和尺寸，确定合适的吊装设备，确保泵的安装过程稳定安全。
2. 把泵放置在安装位置上，调整泵的位置和水平度，使用水平仪和垂直仪进行调整，确保泵的安装平稳和垂直。
3. 在泵底部安装支架和脚螺栓，使用扭矩扳手将其拧紧，确保
泵的固定和稳固。
4. 连接泵和管道，根据管道图纸和连接法兰的型号和标准，安装法兰和密封垫片，使用扭矩扳手将法兰螺栓拧紧。
5. 检查泵和管道的连接是否牢固，使用压力表进行压力测试，确保泵和管道的连接密封可靠。
三、泵的电气安装：
1. 确认电源线路是否符合要求，根据电气图纸和电气设备的要求，安装电机和控制柜。
2. 连接电源线和电机，根据电气图纸进行接线，确保接线正确和安全。
3. 连接控制柜和泵的控制线路，进行测试，确保电气设备的正常工作。
四、泵的调试和试运行：
1. 根据泵的操作手册和说明书，进行泵的调试，包括泵的启动、停止、功率和转速的检查。
2. 进行泵的试运行，根据设计要求和性能曲线，调整泵的工作参数，确保泵的运行正常稳定。
3. 检查泵的工艺参数，包括流量、压力、温度等，确保泵的工
作符合要求。
四、施工后的清理和收尾工作：
1. 清理施工现场的垃圾和杂物，保持现场的整洁和安全。
2. 对施工过程中使用的工具和设备进行清洁和保养，确保下次使用时能够正常工作。
3. 归档施工记录和文件，包括设计图纸、施工图纸、设备说明书、施工记录等，以备后期的检验和维护。
4. 对泵进行最终检查和验收，确认泵的安装和运行符合要求。
以上是一份泵安装施工方案的基本内容，根据具体的泵的类型和要求，可能会有所不同。
在实际施工过程中，需要严格按照方案进行操作，确保施工的质量和安全。
同时，施工过程中还需要注意保护环境和节约能源，确保工程的可持续发展。
