小松挖掘机主阀的工作原理
小松挖掘机主阀的工作原理
小松挖掘机主阀是挖掘机液压系统中的核心部件之一，起到控制液压系统工作的作用。
主阀的工作原理涉及液压控制原理、机械传动原理、液压平衡原理等多个方面。
首先，主阀是通过控制液压系统中的液压油流动来实现对挖掘机各个液压执行器的控制，如挖掘臂、铲斗等。
主阀的控制由手动控制和自动控制两种方式来实现。
其中，手动控制主阀主要通过操作手柄实现。
操作手柄通过推拉、旋转等机械传动方式将操作者的操作力传递给主阀，调节主阀进、回油口的开启度，从而控制液压油的流速和流向，进而控制挖掘机的运动。
自动控制主阀则通过电磁阀、传感器等电子元件来实现。
电磁阀通过接收来自传感器的信号，控制挖掘机的工作状态，如启动、停止、换向等。
其中，传感器主要用来感知挖掘机的工作状态，如液压油压力、油温、行程等，通过将感知到的信号传递给主阀，实现对挖掘机动作的控制。
在液压系统中，主阀的工作原理基于液压平衡原理。
主阀通过控制进、回油口的开启度来调节压力油的流速和流向。
当主阀的流量和压力达到设定值时，进、回油口之间就会产生平衡，从而实现对液压系统的控制。
此外，主阀还应用了液压控制原理。
主阀通过使用阀芯、阀座和弹簧等元件，将
液压系统中的压力油引导到合适的液压缸或液压马达中，从而实现对挖掘机的控制。
阀芯的移动由传动杆和液压力一起作用，传递到阀芯上，通过对阀芯开启度的调节来控制液压系统的流速和压力。
总之，小松挖掘机主阀的工作原理是通过控制进、回油口的开启度，调节液压油的流速和流向，从而控制挖掘机各个液压执行器的工作。
主阀通过手动或自动控制方式，利用液压平衡和液压控制原理，实现对挖掘机的精确控制。
小松挖掘机负荷传感液压系统工作原理
（十四）旁通阀的结构原理及功能
LS回路中的PLS油 压从a孔和b孔溢出， 将PLS油压的升压 速度变缓，防止了 油压的急剧变化
在经主滑阀节流孔 d→LS梭阀→LS旁 通阀→油箱的LS回 路中，节流孔dቤተ መጻሕፍቲ ባይዱ LS梭阀之间产生有 效的压力下降（压 力差）
以上两点提高了执 行元件或操作阀的 动态稳定性
在主泵输出压力达到一定值时，通 过PC阀对主泵排量进行控制，使其 在某一流量以内，保证主泵的吸收 功率不超过发动机的输出功率
在负载增加发动机转速下降时，通 过改变PC-EPC电磁阀的电流值， 控制主泵排量
（九）PC阀的工作原理1/2
PC阀阀芯的移动取 决于主泵压力 PP1+PP2+PC-EPC 输出压力与弹簧压力 的比较
向右旋转时压差上升，
备注
向左旋转时压差下降 边测量压差，边进行调
600
整
kg/cm2 调整后将螺母锁紧
（5.75±0.75kgm）
（12V） 测量时专用工具见左表
14×1.5
（八）PC阀的结构与功能
a：卸油口 b：PC阀信号压出口 c：自泵压入口 d：另泵压入口 e：PC-EPC输出压入口
LS阀的工作原理 2/2
当A0×PP=A1×PEN时，伺 服活塞处于平衡位置，斜盘 倾角保持不变，LS阀芯停止 在中位（即D口到E 口和D口 到C 口的节流开度几乎相等）
伺服活塞平衡时， △PLS=22.5~7.5kg/cm2， 与LS-EPC输出压力 PSIG=0~30kg/cm2成比例 变化
（十五）动臂再生回路
在动臂下降时， 若缸头压力小 于缸底压力， 则单向阀打开， 增加流向缸底 的回油流量， 提高下降速度 及节能

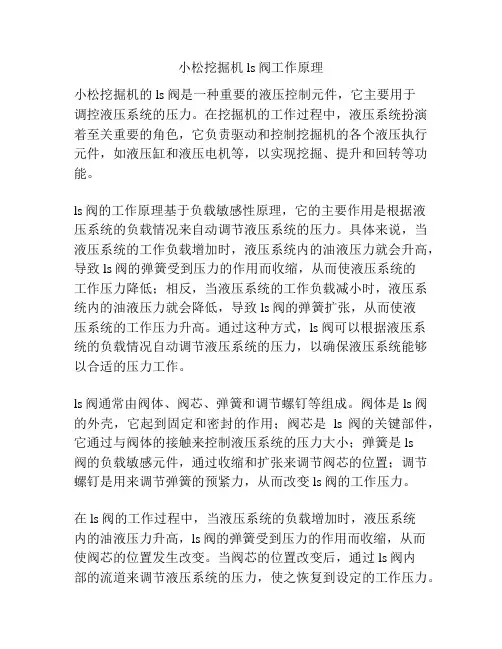

小松挖掘机ls阀工作原理
小松挖掘机ls阀工作原理小松挖掘机的ls阀是一种重要的液压控制元件，它主要用于调控液压系统的压力。
在挖掘机的工作过程中，液压系统扮演着至关重要的角色，它负责驱动和控制挖掘机的各个液压执行元件，如液压缸和液压电机等，以实现挖掘、提升和回转等功能。
ls阀的工作原理基于负载敏感性原理，它的主要作用是根据液压系统的负载情况来自动调节液压系统的压力。
具体来说，当液压系统的工作负载增加时，液压系统内的油液压力就会升高，导致ls阀的弹簧受到压力的作用而收缩，从而使液压系统的工作压力降低；相反，当液压系统的工作负载减小时，液压系统内的油液压力就会降低，导致ls阀的弹簧扩张，从而使液压系统的工作压力升高。
通过这种方式，ls阀可以根据液压系统的负载情况自动调节液压系统的压力，以确保液压系统能够以合适的压力工作。
ls阀通常由阀体、阀芯、弹簧和调节螺钉等组成。
阀体是ls阀的外壳，它起到固定和密封的作用；阀芯是ls阀的关键部件，它通过与阀体的接触来控制液压系统的压力大小；弹簧是ls阀的负载敏感元件，通过收缩和扩张来调节阀芯的位置；调节螺钉是用来调节弹簧的预紧力，从而改变ls阀的工作压力。
在ls阀的工作过程中，当液压系统的负载增加时，液压系统内的油液压力升高，ls阀的弹簧受到压力的作用而收缩，从而使阀芯的位置发生改变。
当阀芯的位置改变后，通过ls阀内部的流道来调节液压系统的压力，使之恢复到设定的工作压力。
相反，当液压系统的负载减小时，液压系统内的油液压力降低，ls阀的弹簧扩张，阀芯的位置再次发生改变，通过调节流道来调节液压系统的压力，使之达到设定的工作压力。
总体而言，ls阀以其负载敏感性的工作原理，能够精确地调节液压系统的压力，确保液压系统能够以合适的压力工作。
在小松挖掘机中，ls阀的应用不仅提高了挖掘机的工作效率，还提升了挖掘机的安全性和可靠性。
挖掘机多路阀工作原理
挖掘机多路阀工作原理
挖掘机多路阀工作原理主要包括以下几个方面：
1. 流体控制：多路阀可以根据操作者的指令，调整流体的流向、压力和流量。
它通过控制流体进入或离开不同的液压执行元件（如液压缸）来实现挖掘机的不同工作功能。
2. 液控设计：多路阀通常由液压阀芯和阀体组成。
液压阀芯上有不同的孔和隔板，通过控制阀芯的位置，可以打开或关闭不同的流体通道。
阀体上的油路设计复杂且精确，确保流体只能按照既定路径流动，从而实现流体的控制。
3. 操作方式：多路阀可以通过手动操作、电动操作或液压操作来控制。
手动操作通常需要转动阀柄或推动杆，以改变阀芯的位置；电动操作则通过电磁阀控制阀芯的位置；液压操作则通过液压元件控制阀芯的位置。
4. 安全保护：挖掘机多路阀通常还具备某些安全保护机制，例如过载保护、溢流保护和回路保护等。
这些保护机制可以在挖掘机工作过程中，遇到异常情况时起到保护作用，防止设备损坏或人员伤害。
综上所述，挖掘机多路阀通过流体控制、液控设计、不同的操作方式以及安全保护机制，实现对挖掘机不同工作功能的控制和保护。
它是挖掘机液压系统中不可或缺的关键元件。

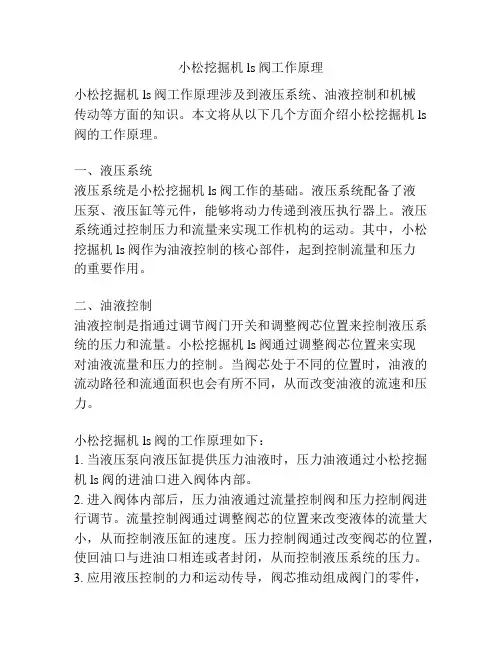

小松挖掘机ls阀工作原理
小松挖掘机ls阀工作原理小松挖掘机ls阀工作原理涉及到液压系统、油液控制和机械传动等方面的知识。
本文将从以下几个方面介绍小松挖掘机ls 阀的工作原理。
一、液压系统液压系统是小松挖掘机ls阀工作的基础。
液压系统配备了液压泵、液压缸等元件，能够将动力传递到液压执行器上。
液压系统通过控制压力和流量来实现工作机构的运动。
其中，小松挖掘机ls阀作为油液控制的核心部件，起到控制流量和压力的重要作用。
二、油液控制油液控制是指通过调节阀门开关和调整阀芯位置来控制液压系统的压力和流量。
小松挖掘机ls阀通过调整阀芯位置来实现对油液流量和压力的控制。
当阀芯处于不同的位置时，油液的流动路径和流通面积也会有所不同，从而改变油液的流速和压力。
小松挖掘机ls阀的工作原理如下：1. 当液压泵向液压缸提供压力油液时，压力油液通过小松挖掘机ls阀的进油口进入阀体内部。
2. 进入阀体内部后，压力油液通过流量控制阀和压力控制阀进行调节。
流量控制阀通过调整阀芯的位置来改变液体的流量大小，从而控制液压缸的速度。
压力控制阀通过改变阀芯的位置，使回油口与进油口相连或者封闭，从而控制液压系统的压力。
3. 应用液压控制的力和运动传导，阀芯推动组成阀门的零件，从而改变液压挖掘机液压系统的工作方式，例如实现液压缸的伸缩或旋转。
小松挖掘机ls阀在工作过程中，通过不同的阀芯位置调节油液的流量和压力，从而控制液压系统的工作。
通过合理的调节和控制，可以使液压系统能够稳定、高效地工作，为挖掘机提供动力，并能够满足不同工况下的需要。
小松挖掘机ls阀的主要适用场景包括各类土方作业、岩石破碎、挖掘和抓取等，同时还广泛应用于港口、码头、矿山、建筑工地等工程领域。
小松挖掘机ls阀作为液压挖掘机的核心元件之一，具有广泛的应用前景和市场需求。
在工程机械行业的发展中，小松挖掘机ls阀起到了重要的作用，不断在技术和性能上进行改进和创新，以满足用户的需求和要求。

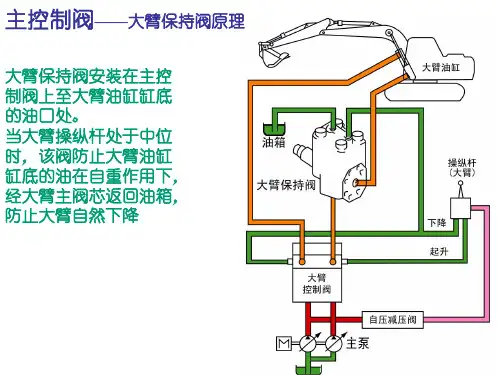

C813-小松挖掘机-主控制阀
主控制阀——主溢流阀原理 液压符号
主溢流阀安装在主控制 阀的上下两端，上下各一个。 该阀设定整个液压系统工作 时的最高压力。当系统压力 超过主溢流阀设定压力时， 主溢流阀打开回油箱油路将 液压油溢流回油箱，以保护 整个液压系统，避免油路压 力过高。
本溢流阀具有两级设定压 力，当先导压力为OFF时， 为一级设定压力 355kg/cm2；当先导压力 为ON时，为二级设定压力 380kg/cm2。
3.弹簧
阀
2.活塞 1.梭阀
3.弹簧 2.活塞 1.梭阀 (在内部看 不见) 至工作装置
PLS
主控制阀——压力补偿阀原理
大臂举升与斗杆卸载同时动作时为例 * 大臂的负荷PB1大于斗杆的负荷PB2；大臂产生的PLS1因大于
斗杆产生的PLS2，而作为系统的PLS，进入系统的LS回路（因 为梭阀组最终会选择最大的负载压力作为PLS压力）。 * 斗杆油缸的负荷B小于大臂油的负荷。若无压力补偿阀作用， 斗杆油缸动作速度将大大快于动臂油缸。 * 此时动臂升PLS1将斗杆压力补偿内的梭阀(1)向下推，PLS油 压通过活塞(2)内的通路进入弹簧(3)室C。活塞(2)以及阀(4) 被PLS1油压推向下方。由于阀(4)向下，从A流向B处的油被节 流，A处油压(斗杆滑阀出口油压)上升，直至与大臂滑阀出口 油压相等。 * 因为泵压PP(斗杆/动臂滑阀入口油压)相同，而此时斗杆与大 臂滑阀出口油压又相等，这样斗杆与大臂滑阀入口与出口的 压差相等，所以流至斗杆与动臂油缸的油流只与各滑阀的开 口面积成比例分配。 * 两执行器同时动作时，只需控制各主滑阀的开口面积的大小， 即可保证两执行器动作协调性。 * 单独动作时该执行器压力补偿阀仅起单向阀作用。 * 隔断异常高压对主油路的影响。例如B处的负荷突然升高，且 高于系统LS压力时，PB向上推动梭阀(1)，PB通过活塞(2)内 的通路进入弹簧 (3)室C，活塞(2)及阀(4)，朝闭合方向移动， 防止了异常高压逆流，避免主油路受此压力的影响。
C805-小松挖掘机-故障诊断各种阀门
故障诊断——小臂回路
故障现象：小臂操纵杆动作（小臂空行程），但小臂动作缓慢（其 它动作正常）。 检查结果： a）共同点：泵、主溢流阀——由于其它动作正常所以OK。 b）可能点：卸荷阀——检查OK，PLS压力OK。 最大PPC压力P3=20kg/cm2，太低，检查结果PPC阀内漏（滑阀磨损太 大） 故障分析：油太脏，脏物进入PPC阀，造成PPC阀滑阀1摩损。 故障处理：更换小臂PPC阀，清洗小臂PPC阀油管进行判定
故障诊断——大臂防沉降阀
先导滑阀
z
中立时，油路w 为零压油，阀芯 w 2不动，油路z被 封闭。
故障诊断——回转马达
故障现象：不能回转
故障1
检查原因：回转锁定电磁阀内线圈损坏。
故障分析：回转锁定开关打到“OFF”，由于回转锁定电磁阀损坏，电磁阀不动
果行走跑偏。
故障处置：更换液压油滤芯，液压油以及中
心回转接头密封圈。
故障诊断——中心回转接头
故障诊断——行走马达
故障现象：单侧不能行走 检查原因：脏东西堵住解除
故障处置：清洗油路，并注意今后拆装时避免 脏东西进入以及要按时更换液压油及滤芯。
制动的细小油路(b)，导致
停车制动不能解除。
故障分析：(参见行走马达
至此，我们可以掌握PC200-7的基本工作原理 （工作示图如下），同时，还可掌握一般故障 的诊断方法。以下我们举例说明更多的故障诊 断，请学员依此方法进行诊断。
故障诊断——动臂回路
故障诊断——动臂回路
一、基本工作原理 1、主回路：上图中加粗的线条及相关的部件为主回路，从中可以很清楚看出从 主泵打出的高压油到达动臂的途径(主泵→主控阀→动臂油缸)。根据这张图到车 体上找到相应的各部件的位置，主回路很快就可以掌握。 2、控制回路：控制回路比较复杂，动臂控制回路由PPC回路/泵控制回路/安全回 路/电控回路组成。 a ） PPC 回 路 ： PPC 回 路 主 要 由 动 臂 PPC 及 自 减 压 阀 组 成 。 PPC 回 路 压 力 =33±2kg/cm2,由主泵经自减压阀给出，经动臂PPC阀分配到动臂主阀二端,进而 控制主阀的开度，对动臂的移动速度形成控制。 b）泵控制回路：泵控制回路由PC阀/LS阀/LS-EPC阀电磁阀/PC-EPC电磁阀/伺服 活塞/及泵内的机械机构组成。外部输入信号有：驾驶员操作量的PLS压力/反应 外载荷的主泵压力PP1，PP2/反应作业方式的电脑信号(后述)组成。输出信号仅 有一个输入到伺服塞大头的压力P5，P5直接移动伺服活塞进而控制泵流量。压力 P5的大小取决于PLS压力及PP1、PP2压力的大小。因此P5压力非常重要。
挖掘机主控阀整体结构认知
一、理论知识准备 主控阀概述（以小松PC200-7为例）
图4-3 小臂伸出时工作原理示意图
二、任务实施 准备工作
（1）将完好的实训设备停在空旷平坦结实的场地上。 （2）穿戴工作服、工作鞋、工作帽。 （3）在设备上悬挂“严禁启动”标识。
二、任务实施 技术要求与注意事项
（1）所有人在安全区等候，不得越过警戒线。 （2）严禁起动设备。 （3）实施任务时，正确上下车，不得跳车，不得擅自起 动机器，按照教师的要求指令上下车。 （4）整个认知实训以小松PC200/220-7挖掘机上的主控 阀为例编制实训的操作步骤。
二、任务实施
•
操作步骤
②位置 。
卸荷阀的位置如图4-5所示。
图4-5 挖掘机卸荷阀的位置示意图
二、任务实施
•
操作步骤
（3）仔细阅读下列内容，对照图4-6，在主控阀上指认出 安全吸油阀的位置，并能口述其功用。
①概述。 安全吸油阀安装在液压装置(油缸、马达)的每一分支油路 上。它具有以下两个作用(以油缸为例)：a当工作装置受到外 界异常的冲击力时，油缸内将产生异常高压，安全吸油阀打 开，将异常高压泄回油箱。在此情况下，该阀起安全阀作用， 以保护相关的液压油缸和液压油管。b当油缸内产生负压时， 该阀便起吸油阀作用，将油从油箱管路中补充回负压区中， 以避免形成真空，产生气蚀。
一、理论知识准备
主控阀概述（以小松PC200-7为例）
3）主控阀组成 主控制阀由6联阀(整体)、备用阀组成，上面主要由各控制主 阀芯、泵合分流阀、背压阀、大臂保持阀、主溢流阀、卸荷阀、 安全吸油阀、吸油阀、压力补偿阀、LS梭阀、LS选择阀、LS旁 通阀组成。
一、理论知识准备 主控阀概述（以小松PC200-7为例） 4）主控阀外观 主控阀外观如图4-1所示。
小松挖掘机ls阀工作原理
小松挖掘机ls阀工作原理
小松挖掘机LS阀是控制液压系统的一个重要组成部分，它负
责调节液压系统中的液压流量和压力。
LS阀的工作原理如下：
1. 工作原理：
LS阀是一种比例阀，通过调节阀芯的位置来控制液压流量和
压力。
液压油经过LS阀进入阀腔，在一侧作用面积较大的弹
簧和液压力的作用下，推动阀芯向一个方向移动。
当系统需要调节流量或压力时，控制信号通过电磁铁或伺服电机控制阀芯的位置，改变阀芯的开度，从而实现调节。
2. 流量调节：
当液压系统需要增大流量时，控制信号使阀芯向开口方向移动，缩小阀芯与阀座之间的间隙，增大液压油的流通面积，进而增大液压流量。
反之，当系统需要减小流量时，控制信号使阀芯向关闭方向移动，扩大阀芯与阀座之间的间隙，减小液压流通面积，从而减小液压流量。
3. 压力调节：
当液压系统需要增大压力时，控制信号使阀芯向开口方向移动，增加阀芯的开度，减小阻力。
这样液压油通过LS阀流动时，
在阀芯和阀座之间会形成较大的压力差，从而提高液压系统的工作压力。
反之，当系统需要减小压力时，控制信号使阀芯向关闭方向移动，增加阻力，减小阀芯的开度，降低液压系统的工作压力。
总的来说，LS阀通过控制阀芯的位置来调节液压流量和压力，
实现对液压系统的控制。
它是挖掘机液压系统中的一个重要组件，能够有效地提高挖掘机的工作性能和安全性。
小松挖掘机ls阀工作原理
小松挖掘机ls阀工作原理小松挖掘机的ls阀是指液压系统中的流控阀，它能够控制液压系统中液的流量和压力。
在小松挖掘机中，ls阀的工作原理主要包括两个方面，即流量控制和压力控制。
1. 流量控制流量控制是指通过调节ls阀的开度来控制液压系统中的液体流量。
当小松挖掘机需要调节液压缸的速度时，可以通过调节ls阀的开度来控制液体的流量，从而实现液压缸的速度控制。
ls阀通过调节阀芯和阀座之间的间隙来控制液体的流通面积，从而控制液体流量。
2. 压力控制压力控制是指通过调节ls阀的压力设置来控制液压系统的工作压力。
在小松挖掘机中，液压系统需要保持一定的工作压力，以确保各个液压部件能够正常工作。
ls阀通过调节阻尼孔的开度来控制液体流经阀芯的压力损失，从而控制系统的工作压力。
具体来说，ls阀的工作原理如下：1. 当液体从液压泵进入液压系统时，首先进入ls阀。
ls阀内部包含一个阀芯和一个阀座，阀座上有一些小孔和阻尼孔。
2. 当液体的流量大于设定值时，阀芯会向上移动，并通过小孔和阻尼孔释放部分液体。
这样可以减少阀芯的上升速度，从而降低流量。
3. 当液体的流量小于设定值时，阀芯会向下移动，并堵住小孔和阻尼孔，使液体无法流失。
4. 同时，阀座上的阻尼孔也可以通过调节开度来控制液体流经阀芯的压力损失，从而控制系统的工作压力。
通过上述的工作原理，ls阀可以有效地控制液压系统中的流量和压力，从而满足小松挖掘机在不同工作条件下的要求。
同时，ls阀通过调节阀芯和阀座之间的间隙和阻尼孔的开度，实现了对液体流量和压力的精确控制，提高了小松挖掘机的工作效率和安全性。
小松挖机的工作原理
小松挖机的工作原理
小松挖机的工作原理可以分为以下几个方面：
1. 引擎驱动：小松挖机采用内燃机作为动力源，内燃机可以是柴油机或汽油机。
通过燃烧燃料产生的热能驱动活塞运动，进而带动液压系统和机械部件工作。
2. 液压系统：小松挖机的液压系统主要由液压泵、阀门、液压缸等组成。
液压泵将引擎输出的动力转化为液压能，通过阀门调节和分配液压能量，传递给执行机构，驱动小松挖机实现各种功能。
3. 驾驶和操作：小松挖机的驾驶员通过驾驶室内的操纵杆、脚踏板和按钮等操作控制设备，控制液压系统的工作，实现挖掘、装载、转向、提升等动作。
驾驶员通过操纵杆的升降、伸缩、旋转等操作，控制液压缸的伸缩和旋转，实现挖掘斗的运动。
4. 结构设计：小松挖机的结构设计考虑了稳定性和工作性能。
它通常有一个底盘和上部回旋平台组成，底盘提供车辆的行驶支撑，回旋平台则支持驾驶室和挖掘设备。
小松挖机的结构设计还包括多个液压缸的位置、顶杆系统、重物平衡和震动吸收等，以提高挖掘机的稳定性和抗震能力。
总的来说，小松挖机的工作原理是通过驾驶员操作控制液压系统的工作，由液压泵提供动力，通过液压缸驱动机械部件的运动，完成挖掘、装载等工作。
