挖掘机中电磁阀的工作原理
电磁阀的作用及工作原理
电磁阀的作用及工作原理电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
那么电磁阀工作原理是什么？电磁阀工作原理，电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
电磁阀的作用与原理：电磁阀就是用电磁力开启或关闭的阀门。
用在气路或液路上。
结构和种类非常多，但是动作原理都基本一样。
控制电路输入一个电信号，电磁阀内就相应产生一个磁信号，这个磁信号驱动电磁铁产生一个动作，阀门的开闭就产生一个对应。
电磁阀有别于其他阀门（手控、气控、液控、机控......）的突出特点是便于实现自动控制。
电磁阀用在一些净水器里，可能是这些地方需要自动控制或者联动。
电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。
常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。
线圈断电后，电磁力消失，衔铁因自重下落复位。
同时依靠介质压力，主副阀得以紧密关闭。
常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。
电磁阀原理图解
电磁阀原理图解电磁阀原理上分为三大类：直动式、分步直动式、先导式。
一、直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
三、间接先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
二位二通电磁阀二位三通电磁阀二位四通电磁阀三位三通电磁阀三位四通电磁阀管道联系式电磁阀直接控制式电磁阀（注：可编辑下载，若有不当之处，请指正，谢谢!）授课：XXX。

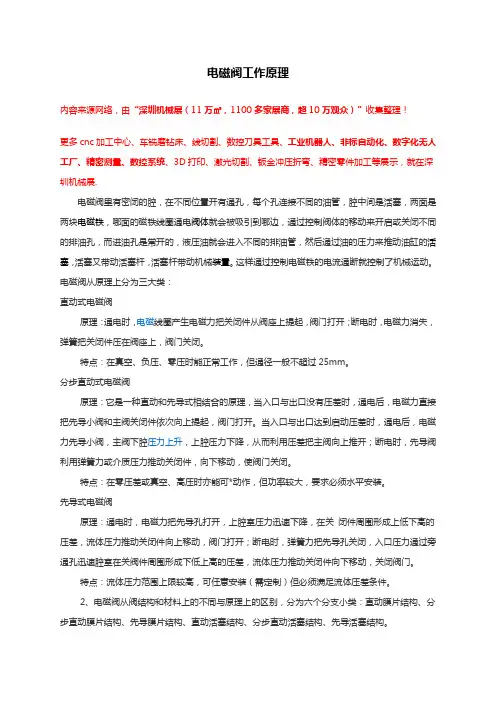

电磁阀工作原理【完整解析】
电磁阀工作原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
电磁阀从原理上分为三大类：直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
它通过控制电磁铁的通断来控制流体的流动，具有快速、稳定、可靠的特点。
本文将详细介绍电磁阀的工作原理及其组成部分。
一、电磁阀的组成部分电磁阀由电磁激磁系统和机械执行系统组成。
1. 电磁激磁系统：由线圈、铁芯和阀芯组成。
线圈是电磁阀的核心部件，通电时会产生磁场，通过吸引铁芯使阀芯移动。
铁芯起到增强磁场的作用，阀芯则负责控制流体的通断。
2. 机械执行系统：由阀体、密封件和弹簧组成。
阀体是电磁阀的外壳，内部有流体通道。
密封件起到防漏的作用，保证流体只能通过指定的通道流动。
弹簧则用于保持阀芯在无电磁力作用时的位置，保证电磁阀的正常工作。
二、电磁阀的工作原理可以简单分为两个过程：激磁过程和机械执行过程。
1. 激磁过程当电磁阀通电时，线圈中会产生磁场。
这个磁场会吸引铁芯，使其与阀芯一起向下移动。
当阀芯移动到一定位置时，与阀体上的密封面分离，流体就可以通过阀体的通道进入或流出。
2. 机械执行过程当电磁阀断电时，线圈中的磁场消失。
此时，弹簧的作用力将阀芯向上推回原来的位置，与阀体上的密封面再次接触，流体的通道被关闭。
三、电磁阀的工作特点1. 快速响应：电磁阀的开关速度非常快，通常在几毫秒内就能完成开关动作，因此适用于对流体流速要求较高的场合。
2. 稳定可靠：电磁阀的结构简单，工作可靠。
它通过电磁铁的通断控制流体的流动，不存在机械接触，因此不易受到磨损和疲劳的影响，使用寿命较长。
3. 可远程控制：电磁阀可以与控制系统相连，通过电信号远程控制。
这使得电磁阀在自动化系统中的应用更加方便和灵活。
4. 多种类型：根据不同的工作原理和结构形式，电磁阀可以分为直动式、导向式、膜片式等多种类型，以适应不同的工作环境和流体介质。
四、电磁阀的应用领域电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：1. 液压和气动系统：电磁阀可用于控制液压和气动系统中的流体流动，如控制液压缸的伸缩、气动执行元件的开关等。
电磁阀工作原理
电磁阀知识电磁阀介绍电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类：国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。
电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单电控（单线圈），也可以是双电控（双线圈）。
一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。
二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。
三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。
四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。
电磁阀的原理
电磁阀的原理
电磁阀是一种利用电磁原理控制流体的开关装置，广泛应用于工业自动化控制
系统中。
它通过控制电磁铁的通断来实现对流体的控制，具有结构简单、响应速度快、可靠性高等优点。
下面将从电磁阀的工作原理、结构组成、应用范围等方面进行介绍。
电磁阀的工作原理主要是利用电磁铁产生的磁场来控制阀芯的开闭。
当电磁铁
通电时，产生的磁场会使阀芯受到吸引力而打开；当电磁铁断电时，磁场消失，阀芯因弹簧的作用而关闭。
通过这种方式，可以实现对流体的控制，如液体、气体等。
电磁阀的工作原理简单清晰，操作方便，因此在工业领域得到了广泛应用。
电磁阀的结构组成通常包括阀体、阀芯、电磁铁、弹簧等部件。
阀体是电磁阀
的外壳，用于容纳阀芯和电磁铁等部件；阀芯是控制流体通断的关键部件，其上装有密封圈，能够确保流体不泄漏；电磁铁是产生磁场的装置，控制阀芯的开闭；弹簧则用于辅助阀芯的关闭。
这些部件共同协作，实现了电磁阀的正常工作。
电磁阀在工业自动化控制系统中有着广泛的应用，例如在液压系统中，用于控
制液压油的流动；在空气压缩系统中，用于控制气体的流动；在供水系统中，用于控制水的流动等。
电磁阀的应用范围涵盖了许多领域，为工业生产提供了便利。
总的来说，电磁阀是一种利用电磁原理控制流体的开关装置，其工作原理简单
清晰，结构组成合理，应用范围广泛。
在工业自动化控制系统中发挥着重要作用，为工业生产提供了便利。
希望通过本文的介绍，能够使读者对电磁阀有更深入的了解，为实际应用提供参考。
电磁阀的工作原理及用途 电磁阀工作原理
电磁阀的工作原理及用途电磁阀工作原理电磁阀是一种用电磁掌控的工业设备，在工业机掌控和工业阀门中特别常见，可以对介质的方向、流量、速度及其他参数进行掌控，从而达到对阀门开关的掌控。
电磁阀可以搭配不同的电路来实现预期的掌控，而且还能够保证掌控的精度和快捷性。
电磁阀是用电磁掌控的工业设备，是用来掌控流体的自动化基础元件，属于执行器；并不限于液压，气动。
在我们日常生活中应用特别广泛，首先我们先对电磁阀有个初步的认得，电磁阀是由电磁线圈和磁芯构成，是包含一个或几个孔的阀体。
当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到更改流体方向的目的。
电磁阀的工作原理一、直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把打开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把打开件压在阀座上，阀门打开。
（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必需水平安装。
三、间接先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力快速下降，在打开件四周形成上低下高的压差，流体压力推动打开件向上移动，阀门打开；断电时，弹簧力把先导孔打开，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动打开件向下移动，打开阀门。
特点：体积小，功率低，流体压力范围上限较高，可任意安装（需定制）但必需充分流体压差条件电磁阀的用途：电磁阀是工业过程掌控系统常用的执行器，以实现对系统介质的遥控或程控，是以电磁力转换为机械力来实现开关目的的，由于电磁阀具有体积小、动作牢靠、重量轻、操作简捷、维护便利等优点，应用已日趋广泛。
小松挖掘机PC200-6液压系统：4-LS-EPC阀
主泵
一、概述
LS-EPC电磁阀（带电脑控制车）
LS-EPC电磁阀（如下图所示），根据驾驶员在监控器上发出的操作命令，此命令传到电脑， 由机器电脑发出的指令产生信号压力油，参与LS阀的工作使之能精确地控制主泵流量。
二、位置
打开泵外盖，就可以看到LS-EPC 电磁阀，它的输入油压来自自压减压 阀，电压信号来自电脑板。电脑发出 的电压信号不同，内部阀芯的位置不 同，而产生的输出油压也不同。此输 出油压进入LS阀（内部油路看不见）。
五、故障诊断
故障现象：F/O模式时，驾驶员反映微操作性能 不好。
检查结果：LS-EPC电磁阀电磁线圈发烫，检查 结果内部线圈烧坏。
故障分析：由于线圈烧坏，产生不了电磁力来 推动阀芯的移动，因此来自自压减 压阀的先导压力油无法通过电磁阀 进入LS阀，结果使泵的精确流量控 制失去作用。
故障处理：更换LS-EPC电磁阀后微操作性能变 好，驾驶员满意。
阀芯2 去LS阀
小松(中国)培训中心制作
液压系统
四、工作原理
监控器 电脑板
ห้องสมุดไป่ตู้
主泵
当驾驶员按下工作方式选择（H/O、G/O、F/O、L/O、B/O）开关时，通过监控器将此信息传 到电脑，电脑根据驾驶员选定的工作方式发出相应的控制电信号到LS-EPC电磁阀，根据此电信 号的大小变化，电磁阀的电磁线圈产生相应的推力推动电磁阀芯作相应移动，从自压减压阀来的 压力油经过电磁阀阀芯进入LS阀，对泵流量进行精确控制。
图中可以看到O型环，它主要起 密封作用，如果这个密封环损坏，就 会导致自压减压阀输出压力的下降以 及进入LS阀的压力下降。
阀芯2靠电磁力推动，如果阀芯2 由于有脏物卡住，则阀芯移动不了， 因此尽管电路没有问题，但进入LS阀 电磁线圈1 的压力仍然等于零，这样会影响LS阀 的动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挖掘机中电磁阀的工作原理
挖掘机中的电磁阀是一种重要的控制元件，它能够控制液压系统中的进出口等液体流动，从而实现挖掘机的各项运动。
电磁阀的工作原理十分复杂，下面我们将分步骤地详细阐述其工作原理。
1. 活动铁芯
电磁阀由铁芯、线圈、阀孔和弹簧等部件组成。
当线圈中有电流通过时，线圈将产生磁场，同时将活动铁芯吸引到线圈的中心位置。
此时，活动铁芯与阀孔相连，使液压油通过阀门进入或流出相应的泵或油缸，实现挖掘机的各种动作。
2. 线圈
线圈是电磁阀中最重要的部件之一。
其工作原理是通过电流产生磁场来控制铁芯的活动。
当电流通过线圈时，线圈中的磁场会使电磁阀的活动部件发生位移，进而控制液压系统的液压流动。
同时，线圈也会根据具体的控制模式和要求进行相应的开关操作，从而实现对液压系统的精确控制。
3. 阀孔
阀孔是电磁阀中的一个关键部件，其直接影响着液压系统中各种压力和流量的控制。
电磁阀中的阀孔通常采用不同形状的喷嘴和孔径来实现不同的控制方式，如单向控制、双向控制、压力控制和流量控制等。
阀孔的不同组合和配置可以实现电磁阀的不同控制功能，从而为挖掘机的作业提供了更多的选择和灵活性。
4. 弹簧
弹簧是电磁阀中的一种辅助部件，其主要作用是支撑和稳定阀芯和阀杆等活动部件的运作。
同时，弹簧的弹性也会对电磁阀的控制能力和精度产生一定的影响。
因此，在设计和使用电磁阀时，必须充分考虑阀芯和弹簧的匹配程度，以确保电磁阀运作的稳定性和可靠性。
总之，挖掘机中的电磁阀是一个相对复杂的控制元件，其工作原理与结构十分复杂。
因此，我们在使用和维护电磁阀时，必须充分了
解其工作原理和操作规程，以保证其在实际工作中的准确、高效和稳定。
同时，为了确保挖掘机的安全和持久性，我们还应该注重对电磁阀的定期检查和维护，及时清洗和更换损坏的部件，以延长电磁阀的使用寿命和稳定性。
