液氨(无水)储罐设计要点
液氨（无水）储罐设计要点摘要：本文主要介绍了液氨储罐在设计过程中工作压力、设计压力、安全阀整定压力、最高允许工作压力的确定、设备选材原则及相应的技术条件要求等。
简介：液氨，又称为无水氨，呈无色液体状，有强烈刺激性气味。
氨作为一种重要的化工原料，为运输及储存便利，通常将气态的氨气通过加压或冷却得到液态氨。
存储液氨的压力容器，主要应用的场合有医院、制冷业、气体生产厂等场合，它可以为这些企业提供存储的载体，在使用过程中安全可靠、降低成本。
1.设计数据：根据客户提供要求，本罐为常温储存液化气体储罐，无保冷措施，介质为无水液氨，最低设计金属温度-9℃，设计使用年限10年，固定卧式安装，设备公称直径DN1400，容积V=5m³。
2.液氨储罐过程设计要点2.1设计压力、温度确定常温储存液化气体的设计压力，应当以规定温度下的工作压力为基础来确定，根据TSG 21-2016《固定式压力容器安全技术监察规程》条款3.1.9.3规定，液氨临界温度≥50℃，无保冷措施，以液氨50℃饱和蒸气压设为工作压力，液氨50℃饱和蒸气压Pw=1.93MPa，设计压力确定Pc=（1.05～1.1）Pw ≈2.2MPa。
2.2设备材料选择原则根据液氨介质特性含水量不高于0.2%，且有可能受空气中O₂或CO₂污染，使用温度高于-5℃，属于液氨应力腐蚀环境。
对本设备根据设计压力、温度、介质特性，主体板材选用GB/T713-2017《锅炉和压力容器用钢板》低合金钢Q345R，供货状态正火；根据介质危害程度，最低设计金属温度，本设计选用符合GB/T9948的钢管，材料选择10#钢，供货状态正火；法兰锻件根据压力、介质不允许微量泄漏等特性，依照HG/T20592-2009《钢制管法兰、垫片、紧固件》选择带颈对焊法兰，公称压力等级PN40，材质为16MnⅡ锻件，密封面形式凹凸面。
2.3最高允许工作压力的引入及计算过程根据HG/T20660-2017《压力容器中化学介质毒性危害和爆炸危险程度分类标准》氨属于中毒危害介质，泄漏时易挥发可燃气体，爆炸极限为16%～25%，属于易爆介质，对于盛装不允许有微量泄漏的压力容器，应进行泄漏试验，该设备选择气密性试验，试验压力等于设计压力，并且试验时，需要将安全附件装配齐全，为了确保泄漏性试验顺利进行，所以引入最高允许工作压力，最高允许工作压力[PMAWP]是根据容器各受压元件有效厚度计算得到的，考虑了该元件承受的所有载荷，取各受压元件承受最高允许工作压力的最小值；综上各压力之间关系：工作压力Pw＜设计压力Pc＜安全阀整定压力Pz＜最高允许工作压力。
本设备根据最终选材、设计压力Pc=2.2MPa、腐蚀余量C2=2.0mm、钢板负偏差C1=0.3mm、筒体焊接接头系数=0.85，封头（整板成形）焊接接头系数=1.0，依据GB/T150.3-2011《压力容器》第3部分设计强度计算可得（计算省略）：筒体名义厚度δn=14mm，封头名义厚度nh=14mm，管口b人孔DN450开口补强要求，短节Q345R钢板卷制，规格Φ480×12，补强圈外径Φ760×12，其余各开孔满足GB/T150.3-2011《压力容器》第3部分6.1.3不另行补强的最大开孔直径要求。
2.4筒体最高允许工作压力PW1[PW1]= （1）式中：e为筒体有效厚度；Di筒体内直径；为筒体焊接接头系数；t为筒体材料设计温度下的许用应力；根据设计条件：筒体名义厚度n=14mm；筒体有效厚度：δe=δn-（C1+C2）即 e =14-0.3-2= 11.70mm，C1为钢板厚度负偏差0.3mm，C2腐蚀裕量2mm；筒体内直径Di=1400mm；筒体焊接接头系数=0.85；筒体材料设计温度下的许用应力t=189MPa；带入（1）公式可得筒体最高允许工作压力[PW1]=2.66MPa。
2.5封头最高允许工作压力PW2[PW2]= （2）式中：eh为封头有效厚度，Di封头内直径；为封头焊接接头系数；t为封头材料设计温度下的许用应力；K椭圆形封头形状系数；根据设计条件：封头名义厚度nh=14mm；封头有效厚度δeh=δnh-（C1+C2）-封头加工减薄量，即eh =14-0.3-2-1.68= 10.02mm，注：根据GB/T25198-2010《压力容器封头》，封头加工厚度减薄率为12%，封头加工减薄量1.68mm，C1为钢板厚度负偏差0.3mm，C2腐蚀裕量2mm；封头内直径Di=1400mm；焊接接头系数=1.0，整板成形；封头材料设计温度下的许用应力t=189MPa；标准椭圆封头形状系数K=1.0；带入（2）公式可得封头最高允许工作压力[PW1]=2.69MPa。
2.6法兰最高允许工作压力Pw3设备接管法兰根据HG/T20592～20635-2009《钢制管法兰、垫片和紧固件》表7.0.1.1～7.0.1.9中取法兰各受压元件在设计温度下最大允许工作压力中的最小值，本设备所有法兰材料类别代号为1C1（16MnⅡ），所以法兰在设计温度下的最大允许工作压力Pw3=4.0 MPa。
2.7开口补强处最高允许工作压力Pw4[PW4]= （3）式中：es补强后的实际壳体有效厚度；Di筒体内直径；为筒体焊接接头系数；t为筒体材料设计温度下的许用应力；2.7.1人孔b开口壳体上所需补强面积：A=dop+2et（1-fr）（4）式中：dop开孔直径；圆筒或球壳开孔处壳体计算厚度；et接管有效厚度；fr接管与壳体材料不同时的强度削弱系数；根据设计条件：对于圆形开孔取接管内直径加2倍厚度附加量dop=（480-2×12）+2×（0.3+2）=460.6mm；开孔处壳体计算厚度 = = 9.65mm，注：Pc设计压力为2.2MPa；Di为筒体内径1400mm；开口处焊接接头系数0.85；接管有效厚度et=12-0.3-2=9.7mm；同种材料强度削弱系数fr=1.0；带入（4）公式可得b口开孔处所需补强面积A=4444.7mm2。
2.7.2在有效补强范围内，壳体和接管有效厚度减去计算厚度后的多余金属截面面积可称为补强面积，计算公式：Ae=A1+A2+A3 （5）A1壳体在补强范围内的多余金属截面积：A1=（B-dop）（e-）-2et（e-）（1-fr）（6）式中：B有效补强宽度；e壳体开口处的有效厚度；壳体开口处计算厚度；et接管有效厚度；fr强度削弱系数；根据设计条件：有效补强宽度B=Max[2dop，dop+2n+2nt]=Max[921.2mm，512.6mm]即B=921.2mm，壳体名义厚度n=14mm，接管名义厚度nt=12mm；壳体开口处的有效厚度e=11.7mm；壳体开口处计算厚度=9.65mm；接管有效厚度et=9.7mm；强度削弱系数fr=1.0；带入（6）公式可得壳体有效厚度减去计算厚度之外的多余补强A1=944.23mm2。
A2接管在补强范围内的多余金属截面积：A2=2h1（et-t）fr+2h2（et-C2）fr （7）式中：h1外伸接管有效补强高度；et接管有效厚度；t接管计算厚度；h2内伸接管有效补强高度；fr材料强度削弱系数；C2接管腐蚀余量；根据设计条件：外伸接管有效补强高度h1=Min[，接管实际外伸高度]=74.34mm，即开孔直径dop=460.6mm，接管名义厚度nt=12mm，接管实际外伸高度200mm；接管有效厚度et=9.7mm；接管计算厚度t = = 3.14mm，即Pc设计压力为2.2MPa，Di为接管内径456mm，接管焊接接头系数=0.85；内伸接管有效补强高度h2=Min[，接管实际内伸高度]=0mm；材料强度削弱系数fr=1.0；带入（7）公式可得接管在补强范围内的多余金属截面积A2=975.3mm2。
A3焊缝金属截面积：A3=a×b=64mm2 （8）根据设计条件：焊缝底边长度a=8mm；焊缝高度b=8mm；在有效补强范围内的补强面积，将公式（6）（7）（8）带入（5）可得：Ae=A1+A2+A3=1983.5mm2综上Ae＜A，则开孔处需要另加补强，本设备采用补强圈补强，根据JB/T4736-2002《补强圈》选取规格型号为dN 450×12-D-Q345R，补强圈面积：A4= （9）式中：D2为补强圈外径；d0接管外径；S补强圈厚度；Z为设计温度下壳体材料与补强圈材料许用应力之比；根据设计条件：D2补强圈外径为760mm，do接管外径480mm，S补强圈名义厚度12mm，钢板负偏差0.3mm，带入（9）公式可得补强圈面积A4=3276mm2。
采用补强圈补强后实际补强面积：As=Ae+A4 （10）即：根据公式（5）（9）带入（10）可得补强圈补强后实际补强面积As=5259.5mm2结论：增加补强圈后，人孔b开口补强合格。
2.7.3开孔处（b口）经补强后的实际壳体有效厚度为：es = （11）式中：As为开口处实际补强面积；dop开孔直径；et接管有效厚度；fr强度削弱系数；根据设计条件：As开口处实际补强面积5259.5mm2，dop开孔直径460.6mm，et接管有效厚度9.7mm，fr强度削弱系数1.0，带入（11）公式，补强后的实际壳体有效厚度为es =11.4mm。
可得：壳体开孔补强后最大允许工作压力PW4根据设计条件：es补强后的实际壳体有效厚度11.4mm，Di筒体内直径1400mm，筒体焊接接头系数0.85，t为筒体材料设计温度下的许用应力189，带入（3）公式，b开口补强处最高允许工作压力Pw4=2.59MPa。
综上筒体、封头、接管法兰、开孔补强等各受压元件最大允许工作压力分别为：PW1=2.66MPa、PW2=2.69MPa、PW3=4.0MPa、PW4=2.59MPa。
所以，确定本设备最高允许工作压力取：PMAWP=2.5MPa。
3.因为本设备要求气密性试验，安全阀整定压力大于设计压力且小于最高允许工作压力，所以安全阀整定压力取PZ=2.3MPa。
安全阀选用封闭全启式，推荐型号A42Y-25C，工作压力等级2.0～2.5MPa。
参考文献：[1]GB/T 150.1～150.4-2011 《压力容器》[2]TSG 21-2016 《固定式压力容器安全技术监察规程》[3] HG/T 20580～3-2011《钢制化工容器设计基础规定》[4] HG/T 20581-2011《钢制化工容器材料选用规定》[5] HG/T 20592～20635-2009《钢制管法兰、垫片、紧固件》[6] NB/T 47013.1～6-2015《承压设备无损检测》[7] GB/T 25198-2010《压力容器封头》[8] NB/T 47008-2010 钢制人孔和手孔作者简介：安宇龙（1987-），男，本科，从事压力容器设计工作。
液氨储罐设计
液氨储罐设计液氨储罐是一种专门用于贮存液态氨的设备，通常采用铁质或钢质材料构建，其几何形状多样，包括球型、柱形、圆锥形等。
在化工、农业、医学、能源和环保等领域中，液氨储罐被广泛应用于氨气的储存、输送和使用。
液氨储罐的设计应考虑到以下因素：储罐的尺寸、外观、重量、储存容量、操作压力、储存温度、安全措施和环境影响等。
具体设计要求如下：1.设计参数与标准：储罐的设计应符合国家、行业和企业规定的设计标准和规范。
例如，对于LPG液化气罐，其设计应符合GB 50332-2013《钢制储罐设计规范》、GB50183-2005《液化石油气储存和运输设备技术条件》，以及国际规范ASME Section VIII Division 1等。
2.储罐材质和厚度：液氨储罐应采用高品质钢材或耐腐蚀材料制成，以保证其耐久性和安全性。
材质选择应考虑到单价、可用性、操作需求等因素。
对于钢制储罐，其厚度应根据所存放液体的特性和储罐的形状、尺寸等因素计算确定，以保证其承受压力和温度的能力。
3.储罐容量和形状：液氨储罐的密封容量应比其设计储存量大一些，以确保液体进入储罐时不会波涛汹涌。
储罐的几何形状可以是圆柱形、球型、圆锥形或其他形状，视实际情况而定。
4.安全措施：储罐应安装适当的安全设备，如安全阀、液位报警器、温度控制器等，以保证储存液体的安全。
此外，对于大规模储罐，还应考虑配备防火、防爆和灭火系统等。
5.管道和附件：液氨储罐应配备合适的出、进料管道和其他附件，如泄放阀、气密性检测器、排气装置等，以便于运输和输送。
6.环境考虑：储罐的设立不应对周围环境造成影响，应考虑其在地形、气候、土壤等方面的适应性。
7.检修和保养：液氨储罐应设计为易于检修和保养。
储罐的喷漆、防腐处理、检修等工作，应每隔一段时间进行，以保证其长期使用效果。
20M3液氨储罐设计说明书
：人孔的壁厚， ：人孔的公称直径， ：筒体壁厚， ：筒体公称直径
故 =300mm
２．支座的设置
容器支座有鞍式支座，腿式支座，支承式支座，耳式支座和裙式支座,本次设计为卧式容器，所以采用鞍式支座。鞍式支座分为轻型(代号为A)和重型(代号为B)，对于一般直径在1000 mm以上的容器，选用轻型鞍座就可满足要求，鞍座与基础的安装形式有固定式（代号F）和滑动式（代号S）两种，一般为满足容器的热胀冷缩的位移要求，固定式和滑动式应配对使用。故设计中选用轻型鞍座，采用固定式和滑动式，见下图。
本次设计为20 液氨储罐。
一 选择压力容器
1
化工设备的主体是压力容器，容器的强度决定着设备的安全性，为了加强压力容器的安全监察，保护任命生命和财产的安全，国家质量监督局颁布了«压力容器安全技术监察规程»这是一部对压力容器安全技术监督提出基本要求的法规，压力容器设计、安装、使用、检验、修理和改造等单位必须遵守的法规，为了有利于安全技术监督和管理，«压力容器安全技术监察规程»将其管辖范围内的压力容器划分为三类，分别为第一类压力容器、第二类压力容器和第三类压力容器。
取L=6900 mm,则 =34677.891N/m
而支座位置选择a=0.5 =0.48m
所以支座反力 =116170.935N
通过计算可得 =13824.2676N m
3)计算圆筒跨中截面最大拉应力和最大压应力，进行应力校核
最大拉应力由介质及弯矩M引起，位于该截面的最低点
即 =64.807Mpa
其强度条件为 =170 Mpa
八 焊接接头设计
容器各受压元件的组装通常采用焊接。焊接接头是焊缝,熔合线和热影响区的总称，焊缝是焊接接头的主要部分。焊接接头的型式直接影响到焊接的质量与容器的安全。焊接接头的型式及焊接材料应在化工设备的装配图及零部件图中以适当的方式表示出来。
液氨储罐设计分析
液氨储罐设计分析
液氨储罐是专门用于储存液态氨的设备，通常用于工业生产中的氨气
储存和供应。
设计一个合适的液氨储罐需要考虑多个因素，包括材料选择、结构设计和安全措施等。
首先，材料选择是设计液氨储罐的一个关键因素。
液氨具有很强的腐
蚀性，需要选择防腐材料以延长储罐的使用寿命。
一般情况下，不锈钢和
碳钢是常用的材料。
不锈钢具有良好的耐腐蚀性能，但价格较高；碳钢价
格较低，但需要进行防腐处理以提高其耐腐蚀能力。
其次，结构设计是储罐设计的另一个重要方面。
储罐的结构设计应该
考虑到储罐容量和存放位置，以确保储罐的稳定性和安全性。
常见的液氨
储罐结构有立式储罐和卧式储罐两种。
立式储罐通常占用空间较小，适用
于有限的场地；而卧式储罐通常容量较大，占用空间较大，适用于较大的
场地。
此外，设计时还需要考虑储罐的支撑结构、密封性能和排污系统等。
最后，为了保证储罐使用过程中的安全性，应采取一系列的安全措施。
首先，储罐应采用双层结构，以防止液氨泄漏造成安全事故。
其次，储罐
应配备压力传感器和温度传感器等监测设备，及时检测并防范潜在的问题。
此外，还需要配备火灾报警和灭火系统，防止储罐火灾发生。
同时，储罐
的操作人员应定期检查和维护设备，确保设备的正常运行。
总之，设计一个合适的液氨储罐需要考虑材料选择、结构设计和安全
措施等多个方面。
通过合理优化设计，储罐可以更好地满足工业生产中的
氨气储存和供应需求，并确保在储罐使用过程中的安全性。
液氨储罐规范要求
液氨储罐规范要求液氨储罐是一种用来储存液氨的设备，具有重要的安全性要求。
为了确保储罐的安全运行，汇总了以下关于液氨储罐规范的要求。
1.设计要求液氨储罐的设计应符合相关标准和规范，如GB150-2011《钢制压力容器》、GB50128-2014《石油化工工程设计规范》等。
设计时需要考虑液氨的性质、容量、工艺要求等因素，确保储罐具备足够的强度和密封性。
2.材料要求液氨储罐的材料一般采用优质的碳钢或低合金钢，符合GB/T700-2006《碳素结构钢》等标准。
材料的选择应考虑抗腐蚀性、强度和可焊性等因素。
液氨与空气接触时会产生化学反应，因此需要对液氨储罐内壁进行合理的涂层或腐蚀防护处理。
3.施工要求液氨储罐的施工应符合相关标准和规范，如GB50236-98《焊接钢结构工程施工质量验收标准》等。
施工过程中需要确保焊缝的质量和可靠性，所有焊工必须具有相应的焊接资质。
储罐的平直度、圆度和尺寸等应符合设计要求，并且需要进行各项试验和检查，确保储罐的完整性和安全性。
4.安全设施液氨储罐应配备相应的安全设施，如安全阀、压力表、温度计、液位计等。
这些设备的选型和安装位置应符合相关规范要求，能够及时监测储罐内的压力、温度和液位等参数，并在达到预警值时触发相应的警报或自动控制系统。
5.操作和维护液氨储罐的操作和维护应符合相关的操作规程和标准。
操作人员必须接受专门的培训，了解液氨性质和相关安全知识，熟悉储罐的操作程序和急救措施。
定期检查和维护储罐，清理储罐内部和外部的杂物，并进行必要的检修和更换设备。
6.安全防护措施液氨储罐的周围应建立相应的安全防护设施，如安全围栏、报警装置、泄漏控制系统等。
应采取必要的防火和防爆措施，以防止在储罐周围发生火灾或爆炸事故。
同时，应定期进行安全评估和隐患排查，对存在的安全风险进行有效的控制和处理。
综上所述，液氨储罐的规范要求包括设计要求、材料要求、施工要求、安全设施、操作和维护、安全防护措施等方面。
液氨储罐的结构和强度设计
液氨储罐的结构和强度设计液氨储罐是储存液体氨气的装置，其结构和强度设计对于储罐的安全运行至关重要。
下面将从液氨储罐的结构设计和强度设计两方面进行详细说明。
液氨储罐的结构设计主要包括两部分，即外罐和内罐。
内罐是用来储存液氨的主体部分，一般采用不锈钢材料制成，以保证液氨不会泄漏。
外罐则是对内罐进行保护和支持的结构，一般由碳钢材料制成。
内外罐之间形成的空隙通常被称为保温层，用来降低液氨的蒸发和能量损失。
液氨储罐的结构设计还包括液氨进出口、排气孔和安全装置等部分。
液氨进出口需要满足储罐的进出液要求，通常设置在储罐的顶部或侧面。
排气孔用于放出液氨蒸汽和气体，具有防止过压和阀门失效的功能。
安全装置包括压力表、液位计、安全阀等，用于监测储罐的压力和液位，并在必要时进行自动控制和保护。
首先是内压强度设计。
液氨储罐内部存有高压液氨，因此必须具有足够的强度来抵御内部压力的作用。
内压设计考虑到储罐的材料特性、制造工艺、结构形式等因素，采用了钢结构设计中的薄壁容器理论，并依据液体容器规范对壁厚、焊缝、支承等进行合理设计和计算。
其次是大地震作用强度设计。
液氨储罐是在地面上建设的，因此必须能够抵御地震带来的横向和纵向荷载。
大地震作用强度设计需要考虑储罐的结构形式、地震分级、地基状况等因素，采用了抗震设计的相关规范，如地震设计规范、抗震设计技术规范等，来确保储罐的抗震能力。
除了内压强度和地震作用强度，液氨储罐还需要考虑其他荷载，如风载、温变荷载、雪载等。
这些荷载需要根据具体地区的气候条件、使用环境等因素进行设计和计算。
总之，液氨储罐的结构和强度设计是确保储罐安全运行的重要环节。
对于设计人员来说，需要结合液氨储罐的实际情况和相关规范要求进行设计和计算，以确保储罐在各种荷载和工况下能够安全可靠地运行。

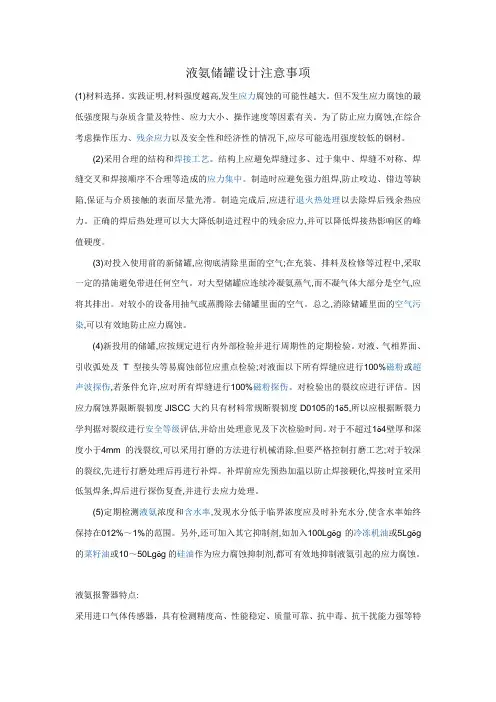

液氨储罐设计注意事项
液氨储罐设计注意事项(1)材料选择。
实践证明,材料强度越高,发生应力腐蚀的可能性越大。
但不发生应力腐蚀的最低强度限与杂质含量及特性、应力大小、操作速度等因素有关。
为了防止应力腐蚀,在综合考虑操作压力、残余应力以及安全性和经济性的情况下,应尽可能选用强度较低的钢材。
(2)采用合理的结构和焊接工艺。
结构上应避免焊缝过多、过于集中、焊缝不对称、焊缝交叉和焊接顺序不合理等造成的应力集中。
制造时应避免强力组焊,防止咬边、错边等缺陷,保证与介质接触的表面尽量光滑。
制造完成后,应进行退火热处理以去除焊后残余热应力。
正确的焊后热处理可以大大降低制造过程中的残余应力,并可以降低焊接热影响区的峰值硬度。
(3)对投入使用前的新储罐,应彻底清除里面的空气;在充装、排料及检修等过程中,采取一定的措施避免带进任何空气。
对大型储罐应连续冷凝氨蒸气,而不凝气体大部分是空气,应将其排出。
对较小的设备用抽气或蒸腾除去储罐里面的空气。
总之,消除储罐里面的空气污染,可以有效地防止应力腐蚀。
(4)新投用的储罐,应按规定进行内外部检验并进行周期性的定期检验。
对液、气相界面、引收弧处及T型接头等易腐蚀部位应重点检验;对液面以下所有焊缝应进行100%磁粉或超声波探伤,若条件允许,应对所有焊缝进行100%磁粉探伤。
对检验出的裂纹应进行评估。
因应力腐蚀界限断裂韧度JISCC大约只有材料常规断裂韧度D0105的1ö5,所以应根据断裂力学判据对裂纹进行安全等级评估,并给出处理意见及下次检验时间。
对于不超过1ö4壁厚和深度小于4mm的浅裂纹,可以采用打磨的方法进行机械消除,但要严格控制打磨工艺;对于较深的裂纹,先进行打磨处理后再进行补焊。
补焊前应先预热加温以防止焊接硬化,焊接时宜采用低氢焊条,焊后进行探伤复查,并进行去应力处理。
(5)定期检测液氨浓度和含水率,发现水分低于临界浓度应及时补充水分,使含水率始终保持在012%～1%的范围。
液氨储罐设计规范
液氨储罐设计规范液氨储罐设计规范液氨储罐设计是液氨储存和运输系统中的重要环节，设计规范的合理性影响着液氨安全运行和环境保护。
以下是液氨储罐的设计规范要点：1. 储罐选址和场地设计储罐选址应远离居民区和火源，具备足够的通风和排放条件，以便在发生泄漏时能够及时散发液氨气体。
场地设计应考虑防火、排水、排气等因素，并满足储罐的支撑和固定要求。
2. 结构和材料选择液氨储罐结构可以采用球形或圆柱形，球形结构可减少材料用量。
而球形结构中的支撑腿应采用独立支撑方式，以减少热应力。
储罐材料选择应考虑其抗压强度、抗腐蚀性和低温性能。
3. 安全阀与泄漏防护储罐应配置安全阀和泄漏防护装置，以防止储罐内部压力过高和泄漏事故。
安全阀应根据储罐的设计压力和容积进行选择，并在每年定期检测和校准。
泄漏防护装置包括泄漏报警器、止回阀、堤坝和防喷器等。
4. 异常情况处理液氨储罐设计应考虑各种异常情况的处理，包括火灾、地震、泄漏和爆炸等。
储罐应配置火灾报警系统和灭火系统，以及应急处理预案和逃生通道。
5. 操作和维护要求液氨储罐的操作和维护应符合相应的规范。
操作人员应接受培训，了解储罐的工作原理和安全操作规程。
储罐的定期检查和维护应包括液位、压力、温度和防腐等方面的监测与维护。
6. 泄漏应急预案液氨储罐设计应制定相应的泄漏应急预案，包括报警、疏散、应急处理和环境保护等方面的措施。
应急预案应定期检查和演练，以确保应急响应的高效性和准确性。
总之，液氨储罐设计规范的合理性和严格执行对保障液氨安全运输和使用至关重要。
每个环节都应严格按照规范要求进行设计、建设和运行，以减少事故风险，保障生产和环境的安全。
50立方米液氨储罐设计说明书
50立方米液氨储罐设计说明书50立方米液氨储罐是一种用于储存液氨的设备，具有广泛的应用领域，包括化工、农业、制冷等行业。
本设计说明书将详细介绍50立方米液氨储罐的结构、性能、操作要点以及安全措施，以供相关人员参考和指导。
首先，介绍储罐的结构。
50立方米液氨储罐由罐体、密封装置、进出料口、排气装置、压力表等组成。
罐体采用钢材制成，经过特殊防腐处理，确保其在长期存储液氨的环境下不受腐蚀。
密封装置采用可靠的螺栓紧固和软管连接，以保证液氨不泄漏。
进出料口和排气装置在设计上考虑了便捷性和安全性，使得装卸操作更加方便，并能有效消除气体积压。
其次，介绍储罐的性能特点。
50立方米液氨储罐具有良好的密封性能、耐腐蚀性和抗震性。
密封装置的选材和结构设计保证了液氨的密封性，有效防止液氨的挥发和泄漏。
同时，储罐的钢材材质和结构设计考虑了液氨的腐蚀性，能够在长期使用中保持稳定性。
此外，储罐经过专业设计，在地震等外力作用下能够保持稳定，保护液氨的安全。
然后，介绍储罐的操作要点。
在使用50立方米液氨储罐时，需要按照相关操作规程进行操作。
首先，操作人员需要了解储罐的结构和性能特点，熟悉液氨的特性和储罐的操作要点。
其次，操作人员需要正确连接进出料口和排气装置，确保液氨的输送畅通。
操作过程中，需要注意操作规程，确保操作的安全性和可靠性。
最后，介绍储罐的安全措施。
50立方米液氨储罐在储存液氨的同时，也需要考虑安全问题。
操作人员需严格遵守有关安全操作规程，穿戴相应的个人防护装备。
储罐周围应设有安全警示标志，以引起人们的注意和警惕。
定期对储罐进行检查和维护，确保其安全使用。
综上所述，本设计说明书详细介绍了50立方米液氨储罐的结构、性能、操作要点和安全措施。
鉴于液氨储存的重要性和风险性，操作人员在使用储罐时应该严格按照说明书操作，并加强安全意识和防护措施，确保液氨的安全储存和使用。
液氨储罐设计
(6)安全阀接管
安全阀接管尺寸由安全阀泄放量决定。 本贮罐选用f32×2.5mm旳无缝钢管， 法兰为 HG20592 法兰 SO25-2.5 RF 16MnR。
7．设备总装配图
附有贮罐旳总装配图，技术特征表， 接管表，各零部件旳名称、规格、 尺寸、材料等见明细表。
本贮罐技术要求
1．本设备按GBl50-1998《钢制压力容器》进 行制造、试验和验收
（3）充水质量m3 m3=Vg V=V对+V筒=30.42m3, m3＝30420 Kg （4）附件质量m4
人孔约200Kg，其他接管总和按300Kg
计，m4=500Kg
设备总重量
m=m1+m2+m3+m4=6202+2750+30420+50
0=40t 使用两个鞍座,每个鞍座约承受196KN负荷，
2．焊接材料，对接焊接接头型式及尺寸可按 GB985-80中要求(设计焊接接头系数＝1.0)
3．焊接采用电弧焊，焊条型号为E4303
本贮罐技术要求
4．壳体焊缝应进行无损探伤检验， 探伤长度为100％
5．设备制造完毕后，以2.6MPa表压 进行水压试验
6．管口方位按接管表
技术特性表
名称 设计压力 工作温度 物料名称
故取p=1.1x(2.0-0.1)=2.1MPa (表压)；
Di=2600mm；[]t＝163MPa(附录6)；
＝1.O(双面对接焊100％探伤，表(4-9)
C2=2mm
dd
pDi
2 t
p
C2
dd
2.1 2600 21631.0 1.6
2.0 18.8
取Cl＝0.8mm（表4-10），圆整取dn＝20mm
液氨储罐的设计范文
液氨储罐的设计范文
1.储罐材料选择
液氨是一种在常温下为无色气体，液氨储罐需要选用能够承受低温和高压的材料。
常见的材料有碳钢、不锈钢和玻璃钢。
碳钢和不锈钢都具有较好的强度和耐腐蚀性，适合储存液氨。
玻璃钢具有较高的机械强度和良好的耐腐蚀性能，但需要特别注意低温下的应力开裂。
2.结构设计
液氨储罐通常是垂直圆柱形结构，底部为圆锥形或平底设计，顶部有透气装置和液位计。
储罐壁通常采用双层结构，内层负责贮存液氨，外层起到保温作用。
内外层之间的空气隔离，可以减少换热，提高保温效果。
内壁还需喷涂耐腐蚀涂层，以防止液氨对储罐壁的腐蚀。
3.安全性能
液氨是一种具有强烈刺激性和腐蚀性的气体，因此液氨储罐设计时需要采取一系列安全措施。
首先是防火措施，储罐需要设置适当的防火墙和阻火系统。
其次是安全阀和爆破片的设置，用于防止罐内压力超过安全范围。
还需要配备泄漏探测器和报警系统，以及防爆电器设备。
4.储罐周围环境
5.附属设备
液氨储罐需要配备一些附属设备，如输送系统、冷却系统、液位监测系统等。
输送系统可以将液氨导入或排出储罐，冷却系统可以保持储罐内的液氨在适当的温度范围内，液位监测系统可以实时监测储罐内的液位情况。
总结：。
