史上最全电子工程师面试和笔试题目
模拟电路（基本概念和知识总揽）1、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
2、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）3、基尔霍夫定理的内容是什么？基尔霍夫定律包括电流定律和电压定律。
电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流代数和恒等于零。
电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
4、描述反馈电路的概念，列举他们的应用？反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压（流）负反馈的特点：电路的输出电压（流）趋向于维持恒定。
5、有源滤波器和无源滤波器的区别？无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
6、基本放大电路的种类及优缺点，广泛采用差分结构的原因。
答：基本放大电路按其接法的不同可以分为共发射极放大电路、共基极放大电路和共集电极放大电路，简称共基、共射、共集放大电路。
共射放大电路既能放大电流又能放大电压，输入电阻在三种电路中居中，输出电阻较大，频带较窄。
常做为低频电压放大电路的单元电路。
共基放大电路只能放大电压不能放大电流，输入电阻小，电压放大倍数和输出电阻与共射放大电路相当，频率特性是三种接法中最好的电路。
电子专业笔试题
17、有一时域信号S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。（未知）
18、选择电阻时要考虑什么？（东信笔试题）
选择电阻是需要考虑电阻的功率 阻值 允许加载在其两端的最大电压 允许通过的最大电流 等等PCB 电阻的阻值大小和精度，熔点等
模拟电路
1、基尔霍夫定理的内容是什么？（仕兰微电子）
基尔霍夫定律包括电流定律和电压定律
电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
7、什么叫做OTP片、掩膜片，两者的区别何在？
OTP means one time program，一次性编程
MTP means multi time program，多次性编程
OTP（One Time Program）是MCU的一种存储器类型
MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASHROM等类型。
SDRAM：Synchronous DRAM同步动态随机存储器
6、FPGA和ASIC的概念，他们的区别。（未知）
答案：FPGA是可编程ASIC。
ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。与 门阵列等其它ASIC(Application Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。
EE笔试面试题目集合分类--IC设计基础
EE笔试/面试题目集合分类--IC设计基础1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。
（仕兰微面试题目）2、FPGA和ASIC的概念，他们的区别。
（未知）答案：FPGA是可编程ASIC。
ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。
根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路。
与门阵列等其它ASIC(Application Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。

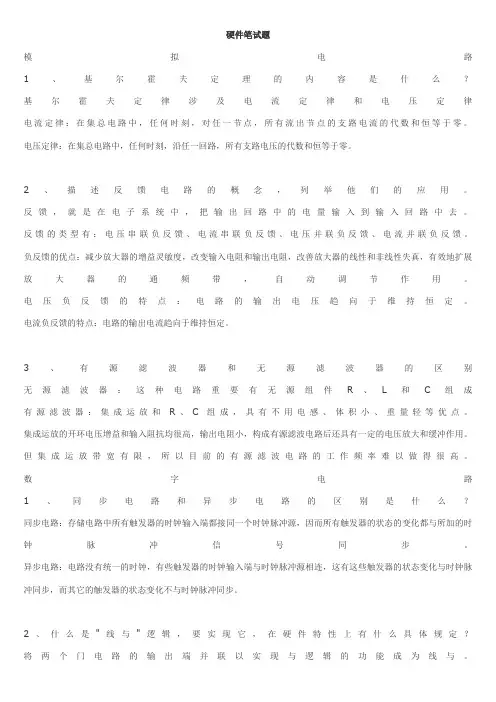

2023年常见电子类硬件笔试题含答案
硬件笔试题模拟电路1、基尔霍夫定理的内容是什么？基尔霍夫定律涉及电流定律和电压定律电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。
电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
2、描述反馈电路的概念，列举他们的应用。
反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。
反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。
负反馈的优点：减少放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。
电压负反馈的特点：电路的输出电压趋向于维持恒定。
电流负反馈的特点：电路的输出电流趋向于维持恒定。
3、有源滤波器和无源滤波器的区别无源滤波器：这种电路重要有无源组件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优点。
集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但集成运放带宽有限，所以目前的有源滤波电路的工作频率难以做得很高。
数字电路1、同步电路和异步电路的区别是什么？同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。
异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，这有这些触发器的状态变化与时钟脉冲同步，而其它的触发器的状态变化不与时钟脉冲同步。
2、什么是"线与"逻辑，要实现它，在硬件特性上有什么具体规定？在硬件上，要用OC门来实现，同时在输出端口加一个上拉电阻。
由于不用OC门也许使灌电流过大，而烧坏逻辑门。
3、解释setup和hold time violation，画图说明，并说明解决办法。
（威盛VIA2023.11.06上海笔试试题）Setup/hold time是测试芯片对输入信号和时钟信号之间的时间规定。
电子类竞赛基础题笔试
1．（4分）请简要说明CIF，EDIF，GDSII的意义及用途。
答：（1）CIF：一种版图数据提交格式，用一组文本命令来表示掩膜分层和版图图形，可读性强。
通过对矩形、多边形、圆、线段等基本图形的描述，图形定义描述，附加图样调用功能等，可以实现版图图形的层次性描述。
（2）GDSII：一种版图数据提交格式，可以表示版图的几何图形、拓扑关系和结构、层次以及其他属性，作为一种数据流二进制格式文件，它占用的空间较少，但无法进行编辑，可读性较差。
同一设计的GDSII文件比CIF文件长。
GDSII不包括圆的定义，一个圆用64边行近似。
（3）EDIF：电子设计交换格式，是不同EDA厂家之间交换设计数据的标准格式，解决用不同EDA厂家工具完成设计的数据交流问题。
2．在亚微米设计中，互连线的影响是十分重要的，互连线会给晶体管增加负载，是由于寄生电阻、寄生电容、寄生电感、＿＿＿＿＿造成，从而导致信号＿延迟＿、功率＿＿增大＿、电压＿减小＿、时间＿增长＿。
3．（4分）在亚微米设计中，电子迁移是由电源线和信号线上过高的电流密度造成的。
它使连线变细，最终断开，引起器件失效。
4．（4分）对付寄生参数，经常采用的方法有：①使用导电性能好的＿铜＿来代替A1；②使用＿低＿介电常数的材料来减小电容；③降低＿温度＿以减少晶格散射和电子空穴的离散活动；④规划＿＿金属＿层数。
5．（4分）DSP的中文意思是＿＿数字信号处理＿＿。
它的高速数值处理使实时模拟信号用＿数字＿＿技术处理成为可能。
在滤波器的设计中，通常只要调整DSP的＿＿＿＿＿件，就会使其输出满足不同的模拟要求，这是很吸引人的。
6. 数字信号处理器DSP技术中，其具体内容是对信号进行＿采集（两字），变换（两字）滤波（两字），＿估值（两字），等加工处理。
其应用最多的四种算法：卷积、相关、变换及级数处理，都可以用对两数进行相乘（两字）后，再求和（壹字）的通用公式表达出来。
7．（4分）请用一两句话说明DRC、ERC、LVS、extract的意义及用途。
电子设计自动化试卷试题（附答案）
电⼦设计⾃动化试卷试题（附答案）⼭东英才学院2014-2015学年第⼀学期期末考试课程代码：课程名称：《电⼦设计⾃动化》试卷（A ）年级 2011级专业本科电⽓⼯程（本试卷考试时间60分钟满分100分）⼀、单项选择题（本⼤题共10道⼩题，每⼩题2分，共20分。
）1、2. 基于EDA 软件的FPGA/CPLD 设计流程为：原理图/HDL ⽂本输⼊→________→综合→适配→__________→编程下载→硬件测试。
A. 功能仿真 B. 时序仿真 C. 逻辑综合 D. 配置3. IP 核在EDA 技术和开发中具有⼗分重要的地位；提供⽤VHDL 等硬件描述语⾔描述的功能块，但不涉及实现该功能块的具体电路的IP 核为__________。
A. 软IP B. 固IP C. 硬IP D. 全对4. 综合是EDA 设计流程的关键步骤，在下⾯对综合的描述中，_________是错误的。
A. 综合就是把抽象设计层次中的⼀种表⽰转化成另⼀种表⽰的过程。
B. 综合就是将电路的⾼级语⾔转化成低级的，可与FPGA / CPLD 的基本结构相映射的⽹表⽂件。
C. 为实现系统的速度、⾯积、性能的要求，需要对综合加以约束，称为综合约束。
D. 综合可理解为，将软件描述与给定的硬件结构⽤电路⽹表⽂件表⽰的映射过程，并且这种映射关系是唯⼀的（即综合结果是唯⼀的）。
5. ⼤规模可编程器件主要有FPGA 、CPLD 两类，其中CPLD 通过_______实现其逻辑功能。
A. 可编程乘积项逻辑B. 查找表（LUT ）C. 输⼊缓冲D. 输出缓冲6. VHDL 语⾔是⼀种结构化设计语⾔；⼀个设计实体（电路模块）包括实体与结构体两部分，结构体描述___________。
A. 器件外部特性B. 器件的内部功能C. 器件外部特性与内部功能D. 器件的综合约束7. 电⼦系统设计优化，主要考虑提⾼资源利⽤率减少功耗（即⾯积优化），以及提⾼运⾏速度（即速度优化）；下列⽅法中________不属于⾯积优化。
