白光LED用Sr_3Ga_2O_5Cl_2红色荧光粉的制备及发光性能研究
白光LED用稀土荧光粉的制备和性质_吴昊

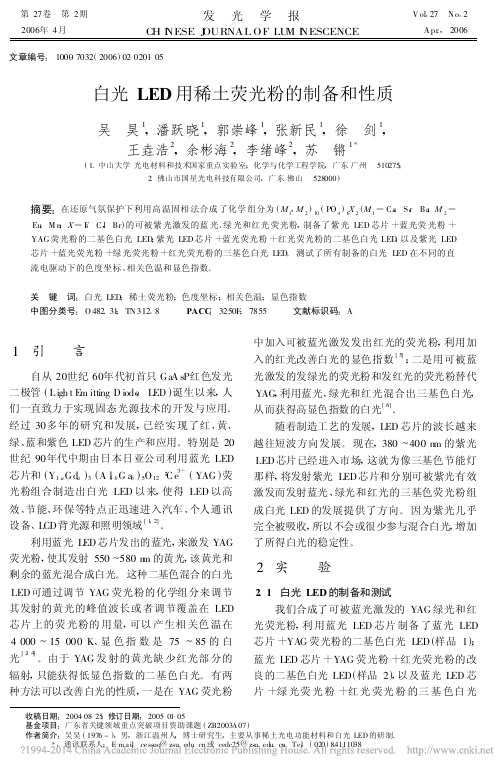

第27卷 第2期2006年4月发 光 学 报C H I N ESE J OURNAL OF LU M I N ESCENCEV ol .27N o .2A pr .,2006文章编号:1000-7032(2006)02-0201-05白光LED 用稀土荧光粉的制备和性质吴 昊1,潘跃晓1,郭崇峰1,张新民1,徐 剑1,王垚浩2,余彬海2,李绪峰2,苏 锵1*(1.中山大学光电材料和技术国家重点实验室;化学与化学工程学院,广东广州 510275;2.佛山市国星光电科技有限公司,广东佛山 528000)摘要:在还原气氛保护下利用高温固相法合成了化学组分为(M 1,M 2)10(PO 4)6X 2(M 1=Ca ,S r ,Ba ;M 2=Eu ,M n ;X =F ,C l ,Br )的可被紫光激发的蓝光、绿光和红光荧光粉,制备了紫光LED 芯片+蓝光荧光粉+YAG 荧光粉的二基色白光LED ;紫光LED 芯片+蓝光荧光粉+红光荧光粉的二基色白光LED ,以及紫光LED 芯片+蓝光荧光粉+绿光荧光粉+红光荧光粉的三基色白光LED 。
测试了所有制备的白光LED 在不同的直流电驱动下的色度坐标、相关色温和显色指数。
关 键 词:白光LED ;稀土荧光粉;色度坐标;相关色温;显色指数中图分类号:O 482.31;TN 312.8 PACC :3250F ;7855 文献标识码:A 收稿日期:2004-08-25;修订日期:2005-01-05 基金项目:广东省关键领域重点突破项目资助课题(ZB2003A07) 作者简介:吴昊(1976-),男,浙江温州人,博士研究生,主要从事稀土光电功能材料和白光LED 的研制。
*:通讯联系人;E -m ail :cess uq @zsu .edu .cn 或cedc25@zs ,Tel :(020)841110381 引 言自从20世纪60年代初首只Ga A sP 红色发光二极管(Ligh t E m itting D iode ,LED )诞生以来,人们一直致力于实现固态光源技术的开发与应用。
白光LED用氮化物及氮氧化物红色荧光粉的研究现状
2+
图 1 从[ 001] 面方向看的 Sr2 Si 5 N8 结构 Fig. 1 Crystal structure of Sr2 Si 5 N8 viewed along the [ 001] direction
2
2. 1
氮/ 氮氧化物红色荧光粉的制备
高温固相反应法
高温固相反应法是制备各类荧光粉的通用方法 , 也是简 单、 经济、 适合于工业生产的方法。固相反应的充要条件是 反应物必须相互接触, 即反应是通过颗粒界面进行的。反应 颗粒越细, 其比表面积越大, 反应物颗粒之间的接触面积也 就越大 , 从而有利于固相反应的进行。固相反应通常包括以 下步骤 : ( 1) 固相界面的扩散; ( 2) 原子尺度的化学反应; ( 3) 新相成核; ( 4) 固相的输运及新相的长大。 合成 Si 基氮 / 氮氧化物时往往使用 Si3 N 4 粉末作为 N 源 和 S i 源的原料 , 但是由于 Si 3 N 4 具有很强的共价键、 扩散系 数低、 反应 活 性 差, 因此 需 要 较 高 的 合成 温 度 ( 1500 ~ 2000 ! ) 。另外, Si 3 N 4 的分解温度在常压下大约为 1830 ! , 因此在高于此温度合成时需要充填高压氮气以抑制其分解。 Schnick 等[ 20- 22] 利 用 反 应 活性 更 大 的 Si ( NH ) 2 来 替 代 Si3 N 4 , 在较低温度和常压下制备了一系列的硅酸盐氮化物。 其它的原料可以是金属 ( 如 Ca, S r, Ba, Eu) 、 金属氮化物( 如 A lN , Ca3 N 2 , Sr 3 N 2 , Ba3 N 2 , EuN ) 或 者 金属 氧 化 物 ( 如 A l2 O 3 , CaCO 3 , L i2 C O3 , SrC O3 , BaCO 3 , Eu2 O 3 , CeO 2 ) 。 许多学者利用高温固相反应法成功制备了 M 2- x Si 5 N 8 x Eu ( M = Ca, Sr, Ba) 、 CaSi2 O2 N 2 Eu 等氮/ 氮 氧化物荧光粉。 Sr2 Si5 N 8 Eu2+ [ 19] 荧光体在长波 U V 可见 光蓝绿区呈现宽的激发 带, 可被 N UV 470nm 蓝光有 效激 发 , 发射橙红光。一个宽的主激发峰位于 400~ 430nm 附近 , 450~ 460nm 蓝光激发很有效, 但 500nm 激发时的相对强度 已降至 71% 。在长波 UV 或蓝光激发下, 发射光谱位于光谱 红区, 见图 2。其光谱的半高宽约 87nm, 发射峰在 621nm 附 近。由于这种发光性质 , 这类氮化物也适用于 NUV 和蓝光
《白光LED用稀土高分子荧光粉的设计、合成及发光性能研究》
《白光LED用稀土高分子荧光粉的设计、合成及发光性能研究》篇一一、引言随着照明技术的不断进步，白光LED（发光二极管）因其高效率、长寿命和低能耗等优点，已成为现代照明领域的主流技术。
而稀土高分子荧光粉作为白光LED的核心材料，其性能的优劣直接决定了LED的发光质量。
因此，研究稀土高分子荧光粉的设计、合成及发光性能具有重要的理论和实践意义。
本文将就白光LED 用稀土高分子荧光粉的设计、合成及其发光性能进行深入研究。
二、稀土高分子荧光粉的设计1. 选材设计稀土元素因其独特的电子结构和丰富的能级，是制造荧光粉的理想材料。
本研究所选用的稀土元素主要为Eu2+（铕离子）和Ce3+（铈离子），这两种元素在可见光范围内具有较高的发光效率。
此外，为了进一步提高荧光粉的发光性能，我们选择了一种高分子基质，以实现稀土离子与基质之间的有效能量传递。
2. 结构设计为了实现最佳的光学性能，我们设计了一种核壳结构的稀土高分子荧光粉。
其中，内核主要由稀土离子掺杂的高分子基质构成，外壳则采用一种透明性良好的高分子材料，以保护内部的稀土离子免受外界环境的影响。
三、稀土高分子荧光粉的合成1. 实验材料与设备实验所需材料包括稀土氧化物、高分子基质、溶剂等。
实验设备包括高温炉、搅拌器、离心机等。
2. 合成方法首先，将稀土氧化物溶解在高分子基质中，形成稀土离子掺杂的高分子溶液。
然后，通过高温炉将溶液加热至一定温度，使高分子基质发生交联反应，形成具有核壳结构的稀土高分子荧光粉。
四、发光性能研究1. 发光性能测试我们采用光谱仪对合成的稀土高分子荧光粉进行了发光性能测试。
测试结果表明，该荧光粉在可见光范围内具有较高的发光效率，且色温、显色指数等指标均达到优良水平。
2. 性能优化研究为了进一步提高荧光粉的发光性能，我们通过调整稀土离子的掺杂浓度、改变基质的种类以及优化合成工艺等方法，对荧光粉进行了性能优化。
优化后的荧光粉在发光效率、稳定性等方面均得到了显著提升。
白光LED用红色荧光粉的制备实验
白光LED用红色荧光粉的制备实验2.1材料的制备及表征2.1.1 样品制备Mg7Ga2GeO12: Mn4+荧光粉采用高温固相法合成。
原材料为(MgCO3)4·Mg(OH)2·5H2O (A.R.)、Ga2O3 (99.9%)、GeO2 (99.9%)和MnCO3 (A.R.)，使用前没有做进一步的处理。
将原料按照正确的化学计量比进行称量，然后研磨均匀（用玛瑙研钵充分研磨），把研磨均匀的混合物转移到氧化铝坩埚中，然后放入马弗炉中，在空气气氛下1400℃烧制10小时后冷却至室温。
将烧好的样品取出，在玛瑙研钵中再次研磨均匀。
最终可得到目的样品Mg7Ga2GeO12: Mn4+。
2.1.2 结构及性能表征样品的物相检测采用Rigaku D/Max-2004型X射线粉末衍射仪（XRD）。
吸收光谱用紫外可见分光光度计(Perkin-Elmer Lambda 950)测量，在250-700nm范围内使用并用硫酸钡作为基准。
以Xe900（450W氙弧灯）作为光源的FLS-920T 荧光光谱仪测试了样品的激发和发射光谱。
所有测试均在室温下进行，热猝灭实验用荧光光谱仪(FLS-920T)和加热装置（TAP-02）组合测出。
2.2结果与讨论2.2.1 结构分析图2.1显示了基质的结构精修谱图，图中黑色的十字符号和红色的实线分别是实验测定的数据和计算的结果。
获得的拟合参数为χ2 = 3.375, R wp = 10.75% 和R p = 8.09%，表明了样品Mg7Ga2GeO12是很好的单相样品。
精修结果精确的揭示了Mg7Ga2GeO12晶体结构属于正交晶系Cmmm (No.65)，它的晶胞参数为a=5.84771(8)Å, b=25.4316(4)Å 和c=2.98092(5)Å。
Mg7Ga2GeO12基质的更多结构数据在表2.1中给出，同时基质材料中各原子坐标和占位情况在表2.2中给出了。
《白光LED用荧光材料的湿化学法制备及性能研究》范文
《白光LED用荧光材料的湿化学法制备及性能研究》篇一一、引言随着照明技术的不断发展，白光LED作为一种高效、环保的照明技术备受关注。
其中，荧光材料是白光LED的重要组成部分，其性能直接影响到LED的发光效率、色彩还原性等关键指标。
因此，研究制备高性能的荧光材料对于提高白光LED的性能具有重要意义。
本文旨在探讨白光LED用荧光材料的湿化学法制备工艺及其性能研究。
二、湿化学法制备荧光材料1. 材料选择与准备湿化学法制备荧光材料所使用的原材料主要包括稀土元素、硅酸盐等。
这些原材料需经过严格筛选和提纯，以确保制备出的荧光材料具有优良的性能。
此外，还需准备适量的溶剂、催化剂等辅助材料。
2. 制备工艺流程（1）配制反应溶液：将原材料按一定比例溶解在溶剂中，加入催化剂，搅拌至反应物充分溶解。
（2）湿化学反应：在一定的温度和压力条件下，进行湿化学反应，使原材料发生化学反应，生成荧光材料。
（3）分离与清洗：通过离心、过滤等方法将生成的荧光材料与反应溶液分离，并用去离子水清洗荧光材料，以去除杂质。
（4）干燥与热处理：将清洗后的荧光材料进行干燥处理，以去除水分。
随后进行热处理，使荧光材料晶体结构更加稳定。
三、荧光材料性能研究1. 发光性能分析采用光谱分析仪对制备的荧光材料进行发光性能测试，包括发光光谱、色坐标、显色指数等指标。
通过分析这些指标，评估荧光材料的发光性能。
2. 稳定性分析对荧光材料进行耐热性、耐湿性等稳定性测试，以评估其在不同环境下的性能表现。
通过对比不同制备工艺下的荧光材料稳定性，优化制备工艺。
3. 实际应用效果评估将制备的荧光材料应用于白光LED中，评估其在实际应用中的发光效果、色彩还原性、寿命等指标。
通过与市场上其他荧光材料进行比较，分析其优势和不足。
四、实验结果与讨论1. 实验结果通过湿化学法制备的荧光材料具有较高的发光性能和稳定性。
在发光性能方面，该荧光材料的发光光谱覆盖范围广，色坐标接近标准白光坐标，显色指数高。
白光LED用荧光粉_Sr_2P_2O_7_Eu_3_的制备及其发光性能
白光ＬＥＤ用荧光粉α－Ｓｒ２Ｐ２Ｏ７∶Ｅｕ３＋的制备及其发光性能＊鄢蜜昉，薛丽红，严有为，姚山山（华中科技大学模具技术国家重点实验室，湖北武汉４３００７４）摘 要： 以尿素为原料，采用溶液燃烧法合成出α－Ｓｒ２Ｐ２Ｏ７∶Ｅｕ３＋红色荧光粉。
利用ＸＲＤ、ＦＳＥＭ和荧光光谱，研究了激活剂Ｅｕ３＋浓度、煅烧温度对荧光粉的晶体结构和发光性能的影响。
光谱测量表明α－Ｓｒ２Ｐ２Ｏ７∶Ｅｕ３＋的５ Ｄ０→７Ｆ１、５ Ｄ０→７Ｆ２跃迁发射最强，为红光发射；该荧光粉可被３９４ｎｍ近紫外光和４６４ｎｍ蓝光有效激发，有望成为一种近紫外ＬＥＤ和蓝光ＬＥＤ用的红色荧光粉。
关键词： 溶液燃烧法；α－Ｓｒ２Ｐ２Ｏ７；Ｅｕ３＋；红色荧光粉；白光ＬＥＤ中图分类号： Ｏ６１４．５３文献标识码：Ａ文章编号：１００１－９７３１（２０１１）１１－１９９８－０３１ 引 言白光ＬＥＤ具有能效高、污染小、寿命长等优点，被誉为２１世纪的绿色光源。
获得白光ＬＥＤ主要有３种途径：三基色ＬＥＤ的组合、蓝光ＬＥＤ与黄色荧光粉的组合、近紫外ＬＥＤ与三基色（ＲＧＢ）荧光粉的组合。
目前，ＧａＮ与ＩｎＧａＮ芯片组合型白光ＬＥＤ的研究取得了较大进展［１－３］；将黄色荧光粉Ｙ３Ａｌ５Ｏ１２（ＹＡＧ）∶Ｃｅ涂敷在ＧａＮ芯片上得到白光ＬＥＤ也已商品化［４］。
然而，这两种方式都存在以下缺点。
首先，当仪器的相对色温降低时，发光效率大大降低；其次，不能得到暖白光，需要红色光源进行补偿［５，６］。
最有发展前景的是第三种方式即近紫外ＬＥＤ与三基色荧光粉的组合。
目前应用于近紫外ＬＥＤ激发的红绿蓝三基色荧光粉主要是红粉Ｙ２Ｏ２Ｓ∶Ｅｕ３＋［７］、绿粉ＺｎＳ∶Ｃｕ＋，Ａｌ ３＋［８，９］、蓝粉ＢａＭｇＡｌ１０Ｏ１７∶Ｅｕ２＋［１０］，但是这３种荧光粉的发光效率都需要较大提高，其中红色荧光粉的发光效率最低，因此高效红色荧光粉的开发研制非常重要。
近年来，关于Ｅｕ３＋激活的红色荧光粉的报道较多：Ｙａｏ等［１１］采用溶液燃烧法合成出硅酸盐体系红色荧光粉Ａ２ＺｎＳｉ２Ｏ７∶Ｅｕ３＋（Ａ＝Ｃａ、Ｓｒ、Ｂａ），该荧光粉可被３９４ｎｍ近紫外光和４６５ｎｍ蓝光有效激发，发射６１４ｎｍ红光；Ｈｕ等［１２］合成出的钼酸盐体系红色荧光粉ＣａＭｏＯ４∶Ｅｕ３＋在３９４ｎｍ近紫外光激发下，发射６１６ｎｍ红光，其发光强度和稳定性都优于商用硫化物体系红粉；Ｚｈａｏ等［１３］合成了Ｅｕ３＋掺杂的α－Ｇｄ２（ＭｏＯ４）３荧光粉，其有效激发波长位于３９５、４６５ｎｍ，可用作ＧｄＮ基白光ＬＥＤ的红色发射荧光粉。
全色白光LED用Sr2MgSi2O7基荧光粉的制备及性能研究
全色白光LED用Sr2MgSi2O7基荧光粉的制备及性能研究全色白光LED用Sr2MgSi2O7基荧光粉的制备及性能研究一、引言随着LED技术的快速发展，白光LED在照明领域得到了广泛的应用。
然而，传统的蓝光激发黄色荧光粉的方法由于颜色不足和热失真等问题，无法满足白光LED的高要求。
因此，研究制备一种新型全色白光荧光粉具有重要的意义。
二、实验材料与方法1.实验材料本实验所用的材料包括：Sr(NO3)2、Mg(NO3)2·6H2O、SiO2以及由N2H4·H2O为还原剂制备的Si4+等。
2.实验方法（1）Sr2MgSi2O7基荧光粉的制备首先，按照一定的摩尔比将Sr(NO3)2、Mg(NO3)2·6H2O、SiO2和N2H4·H2O混合溶解于去离子水中，制备成均匀的溶液。
接着，将溶液转移到恒温搅拌反应器中，在常温下搅拌反应。
随着反应的进行，溶液逐渐变为白色凝胶。
最终，在120℃下烘干凝胶样品，得到Sr2MgSi2O7基荧光粉。
（2）表征方法利用X射线衍射仪(XRD)对制备的Sr2MgSi2O7基荧光粉进行结构表征。
同时，使用荧光光谱仪和SEM扫描电子显微镜对荧光粉的荧光性能和形貌进行测试和分析。
三、实验结果与分析1. 结构表征通过XRD测试，得到的衍射图显示制备的Sr2MgSi2O7基荧光粉的晶体结构为单斜晶系，并且与标准的Sr2MgSi2O7晶体衍射图完全一致，证明制备的荧光粉具有良好的结晶性。
2. 荧光性能分析通过荧光光谱仪测试，得到制备的Sr2MgSi2O7基荧光粉在蓝光激发下能够发出宽谱的白色发光，且具有较高的发光效率。
这可能是由于Sr2MgSi2O7基荧光粉的结构中存在不同掺杂的离子所致。
3. 形貌观察利用SEM观察，发现制备的Sr2MgSi2O7基荧光粉呈现出均匀的颗粒分布，颗粒形状较为规整。
这种颗粒形貌有助于荧光粉在光源中的较好分散，进一步提高白光LED的发光均匀性。
Led用含氮化物红色荧光粉研究
摘要摘要近年来,InGaN基白光LED因为其出色的发光性质在照明世界中被广泛应用。
传统的白光产生方式是由InGaN基蓝光芯片激发黄色荧光粉产生白光,但是这种白光光谱中的红色光的缺失造成该白光的色温高、显色性能差,因此,为了获得高显色性低色温的白光,红色荧光粉被应用于白光LED中。
Eu2+激活的氮化物红色荧光粉可以被蓝光或紫外光有效激发,发射出590-680nm的红光。
这种荧光粉具有出色的温度特性和化学稳定性,且波长可调范围广、发光效率高,从而吸引了越来越多的关注。
白光LED是一种符合环保和节能的绿色照明光源,而红色荧光粉的性能对白光LED的显色指数及色温的影响极其显著。
氮化物体系红色荧光粉是一种非常优质的LED用荧光粉。
介绍了氮化物红色荧光粉的研究现状、晶体结构、主要的制备方法,针对目前还存在的一些问题,指出了今后的研究方向。
关键词:氮化物荧光粉发光白光LED CaAlSiN3：Eu2+ABSTRACRABSTRACTInGaN-based white LED is widely applied in the lighting world for its excellent Luminescent properties.The traditional white light conslsts of a high performance blue led and yellow PhosPhor, but the white light sPeetrum Produeed by this way lacks red 1ight and caused high color temperature and poor eolor performance. Therefore,in order to meet the LED needs of high CRI (color rendering index) and low color temperature, red phosphors are applied to white LED. Eu2+ aetivated nitride red phosphor can be effectively excited by ultraviolet or blue light and emit 590-68Onm red 1ight. This phosphor not only has excellent thermal stability and chemical stability, but also has wide emission wavelength range and high luminous effieiency, for which attracted more and more attention.White LED is a kind of environmental and energy-saving green lighting. However the performance of the red emitting phosphor can affect the color rending index and the color temperature of the white LED extremely. And the nitride or oxynitride red phosphor is a very high-quality kind for the white LED. The present research situa-tion, crystal structure, primary preparation technology of the nitride and oxynitride red phosphors are introduced. For the existing problems in the research, the new research direction is pointed out.Key Word：:nitrides; phosphorus; luminescence; white led;CaAlSiN3：Eu2+目录第一章绪论 (1)1.1 研究意义 (1)1.2 白光LED氮化物荧光粉简介 (2)1.3 国内外白光LED研究现状及发展前景 (3)1.4 荧光型白光LED的实现途径及其应用 (5)第二章白光LED基本原理 (9)2.1 荧光粉的发光原理 (9)2.1.1 发光的定义和发光材料的分类 (9)2.1.2发光的主要特征 (9)2.1.3 Eu2+离子的发光特性 (10)2.1.4荧光材料的能量传输机理 (11)2.2 LED基本工作原理 (12)2.3 LED主要性能指标及其产品分类 (12)2.3.1 LED主要性能指标 (12)2.3.2 LED产品分类 (13)第三章氮化物荧光粉的研究现状及合成 (15)3.1氮化物红色荧光粉的研究现状 (15)3.2 氮化物荧光粉的主要类型及特性 (16)3.3氮化物荧光粉的性能优势 (17)3.4 氮化物荧光粉的主要合成方法 (17)第四章氮化物荧光粉的发光特性研究 (23)4.1 氮化物荧光粉的制备及结构分析 (23)4.2 氮化物的发光特性 (24)4.2.1 CaAlSiN3：Eu2+的激发光谱 (25)4.2.2 CaAlSiN3：Eu2+的发射光谱 (25)4.2.3 Eu2+的浓度对氮化物发光强度的影响 (27)第五章氮化物红色荧光粉温度特性研究 (31)5.1 两种氮化物红粉在不同温度下被激发的发光特性 (31)5.2 两种氮化物红粉的热稳定性 (32)5.3 本章小结 (33)第六章结论与展望 (35)致谢 (37)参考文献 (39)第一章绪论1第一章绪论1.1 研究意义自20世纪90年代以来,人类需要更多的能源来快速发展全球的经济,这就能源需求和供应间发生了矛盾,人类逐渐需求更加节能的产品。
Sr_3AlO_4FCe~(3+)荧光粉及其固溶体的制备和发光性能研究
Ce3+浓度对荧光粉的晶体结构和发光性能的影响； 同时研究了不同金属阳离子及
其含量对基质的晶体结构和发光性能的影响。
主要研究内容及结果如下： (1) 采用高温固相法合成工艺 , 探讨了焙烧温度、
原料组分对于 Sr3AlO4F:Ce3+荧光粉的晶体结构和发光性能的影响。结果表明 ,
通过提高温度 , 添加微过量的 SrCO3,微不足的 SrF2 可以有效减少
而随着 Ba2+含量增加 , 晶胞膨胀 , 激发光谱向短波方向移动 , 发射峰强度在 Ba2+含量为 1.0 时最高。 (4) 研究了 Sr3-x-yLaxBayAlO4+xF1-x:Ce3+ 荧光粉的晶 体结构和发光性能。
结果表明 ,Sr3A104F 与 LaSr2AlO5 结构相近 , 可以形成连续固溶体；随着 x 增加 ,Sr3-xLaxAl04+xF1-x:Ce3+ 发射峰强度和热稳定性一直降低 , 激发峰值从 400nm红移至 440nm,发射主峰从 500nm蓝绿光区红移至 550nm黄色光区。而随着 Ba2+含量增加 ,La(Sr2-y,Bay)AlO5:Ce3+ 的发射峰强度先增强后下降 , 在 y=1.0 时发射光谱强度最高 , 且半峰宽最大 (146nm), 具有更好的发光性能和显色指数。
果表明 , 该荧光粉的激发光谱位于 270～500nm的紫外可见光区 , 主要有 310nm、 400nm两个吸收带 , 可以较好匹配近紫外 / 紫外 LED芯片。
随着激发波长的红移 , 其发射光谱也发生红移 , 但发射峰强度降低。 Ce3+会同 时占据 Sr3A104F中 Sr(1) 和 Sr(2) 两种格位 , 低浓度时主要占据 Sr(1) 格位 , 随着 浓度增加 , 占据 Sr(2) 格位的数量增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
白光LED用Sr_3Ga_2O_5Cl_2红色荧光粉的制备及发光性能研究
作为第四代照明光源,白光LED节能环保、安全可靠、使用寿命长,引起了研
究人员的广泛关注。白光LED把荧光粉体涂敷在LED芯片上,通过光转换的方法
来获取白光。
高品质白光的组成离不开红光成分,高效的红色荧光粉成了当前白光LED研
究的热点。传统的白光LED采用蓝光LED芯片激发黄色荧光粉的方案,由于缺少
红色光谱成分,获得的白光显色指数偏低。
目前,白光LED的发展趋势是用(近)紫外LED芯片激发RGB三基色荧光粉,
此方案获得的荧光粉色彩均匀、显色指数高。当前,红色荧光粉主要是硫氧化物
体系,如Y2O2S:Eu3+,其化学性质不稳定,不能有效吸收(近)紫外光。
因此,研究在(近)紫外光光谱范围有效吸收的新型红色荧光粉有重要的理论
和现实意义。本论文采用高温固相法制备了稀土元素Eu3+、Sm3+单掺杂
Sr3Ga2O5Cl2红色荧光粉,相关的研究结果如下：(1)系统研究了高温固相法制备
稀土元素Eu3+、Sm3+单掺杂Sr3Ga2O5Cl2红色荧光粉的工艺条件,确定了其最佳
合成条件是700℃高温下预烧10h,自然冷却后研磨45min,再二次煅烧,煅烧温度
为1100℃,保温6h。
使用扫描电子显微镜(SEM)测试了荧光粉样品的形貌,样品由形状不规则的
晶体颗粒组成,粉末颗粒分布均匀,平均尺寸大约为5um,便于涂敷在LED芯片上。
Eu3+红色荧光粉的有效激发波长为301nm,归属于O2-→Eu3+的电荷跃迁。
在301nm紫外光激发下,荧光粉Eu3+的发射光谱有两个峰值,分别位于588nm、
617nm处,来源于Eu3+的5D0→7F1、5D0→7F2特征跃迁。随着Eu3+浓度的增
大,:Eu3+红色荧光粉的发光强度先增大后减少,Eu3+浓度为7.0mol%时,发光强
