YG-75/3.82-M6型锅炉72小时试运行作业指导书临沂市安装公司三项目部二○○八年一月二日YG-75/3.82-M6型锅炉安装72小时试运行作业指导书批准：审核：编制：临沂市安装公司三项目部二〇〇八年一月二日七十二小时试运行锅炉机组在安装完毕并完过程中，严格控制汽温、水位的变化，汽压控制可由向空排汽来调成分部试运行后，必须通过72小时整体试运行。
一、目的在正常运行的条件下对施工、设计和设备进行考核，检查设备是否能达到规定出力，各项性能是否符合原设计的要求，同时可检验锅炉安装和制造质量，而且检验所有辅助设备的运行情况。
二、锅炉在试运行前,应进行锅炉的热力调整试验。
1、调整试验的目的：a、调整燃烧的燃烧工况；b、检查安装质量，有无漏风、漏水；c、找出锅炉额定参数和蒸发量达不到的原因；d、确定锅炉效率。
获取锅炉在最佳运行方式下的技术经济特性。
2、调整试验的内容：a、炉膛冷态空气动力场试验，风机及管道性能试验；b、炉膛及烟风道漏风试验；c、安全阀校验及热效率试验；d、主蒸汽吹洗试验。
三、锅炉启动应具备的条件1、试运现场的条件：a、场地基本平整，消防、交通及人行道路畅通。
厂房各层地面应做好粗地面，最好使用正式地面，试运行现场应有明显标志和分界，危险区应有围栏和警告标志。
b、试运行区的施工脚手架全部拆除。
现场清扫干净，保证运行安全操作。
c、试运行的梯子、步道、栏杆、护板应按设计安装完毕，正式投入使用。
d、排水沟道畅通，沟道及孔洞盖板齐全。
e、试运行范围的工业、消防及生活用水系统应能投入正常使用，并备有足够的消防器材。
f、试运行现场具有充足的正式照明，事故照明应能在故障时及时自动投入。
g、各运行岗位都应有正式的通讯装置，根据试运要求增设临时岗位，并应有可靠的通讯联络设施。
2、下列系统中的设备、管道、阀门等安装完毕，保温完成：锅炉范围内管道、汽水系统、疏放水、放汽系统、加药系统辅用蒸汽系统、排污系统。
四、下列设备经调试合格：1、一、二次风机、引风机经调试结束并符合要求。
火电厂起机前试运行流程
温馨小提示：本文主要介绍的是关于火电厂起机前试运行流程的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇火电厂起机前试运行流程能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
火电厂起机前试运行流程（大纲）一、前期准备工作1.1确定试运行范围1.2成立试运行组织机构1.3制定试运行方案1.4试运行前设备检查1.5准备试运行所需材料及工具二、设备单体试运行2.1锅炉本体及辅助设备试运行2.2汽轮机本体及辅助设备试运行2.3发电机及励磁设备试运行2.4输煤、除灰、脱硫等辅助系统试运行三、系统联锁调试3.1锅炉与汽轮机之间的联锁调试3.2汽轮机与发电机之间的联锁调试3.3辅助系统与主机之间的联锁调试3.4电气系统联锁调试3.5控制系统联锁调试四、整体试运行4.1冷态试运行4.1.1锅炉水压试验4.1.2汽轮机低速暖机4.1.3系统检查及调整4.2热态试运行4.2.1锅炉点火4.2.2汽轮机升速至额定转速4.2.3发电机并网4.2.4系统负荷调整及性能测试五、试运行问题处理及总结5.1收集试运行数据5.2分析试运行中出现的问题5.3制定整改措施及计划5.4总结试运行经验，完善运行规程六、试运行验收6.1设备验收6.2系统验收6.3性能验收6.4验收报告编制七、投运前准备工作7.1员工培训7.2备品备件准备7.3运行规程及应急预案制定7.4设备及系统消缺一、前期准备工作在进行火电厂起机前的试运行流程中，前期准备工作是至关重要的一环。
72小时试运行方案
72小时试运行方案1)锅炉机组的试运行应按《火力电发厂基本建设工程启验收规程》和有关规范进行。
2)试运行前的检查与试验，检查所有阀门并置于下列状态：蒸汽系统：主汽阀经开关试验开启，隔绝阀及其旁通阀关闭。
给水系统：给水阀旁路阀及放水阀关闭给水调整阀，给水中间阀，省煤器入口阀及省煤器至汽包的阀门开启，省煤器至汽包的再循环阀开启。
减温水系统：表面式减温器入口阀、出口阀、调整阀、放水阀、混合式减温器入口阀、出口阀开启。
疏水系统：主汽阀前所有的疏水阀及主汽阀后的疏水阀开启。
蒸汽及炉水取样阀，汽包加药阀开启，加药泵出口关闭。
汽包水位计的汽阀，进水阀开启，放水阀关闭。
所有压力表阀（包括安全阀的电热点压力表）开启。
低地位水位计及自动调整器的一次阀开启。
所有流量表的一次阀开启水位报警器汽阀开启。
自用（吹灰等）蒸汽阀关闭，吹灰器阀关闭，疏水阀开启。
安全阀开启（给水管空气阀可关闭），对空气排汽阀开启。
安全阀的脉冲入阀开启，疏水阀开到适当位置，安全阀处于工作状态。
风机入口档板经开启试验后关闭，出口档板开启，热风再循环门的开度视入口风温而定。
一、二次风门关闭，吹灰接板和烟道内的其它档板开启，检查锅炉机组所有的辅助机是否全部试运正常。
3)锅炉试运行要求及注意事项。
点火前应进行一次工作压力的严密性水压试验，上水的水质和温度应符合《锅炉运行规程》或设备技术文件要求，水压试验后，利用锅炉内水的压力（不低于50％的压力）冲洗取样管、排污管、疏水管的仪表管路，以保证其通畅。
水位主标志清晰，位置正确，照明良好，电源可靠，水位清楚，控制室内能可靠地监视汽包水位。
作事故按钮、联锁及保护装置动作试验。
机械传动装置及其保护装置先进行试验和调整。
位置应适当。
燃油管道系统进行蒸汽吹扫，各阀门进行动物试验，关闭应严密，行程应足够，油枪应检查验证。
事故照明，报警及各种保护系统动作检查试验。
有关的工业水和冷却系统条件作同时最大通水量试验。
烟风系统模拟运行条件进行通风度试验，检查各档板标记，方向正确、动作灵活、风量分配均匀以及风管稳定性。

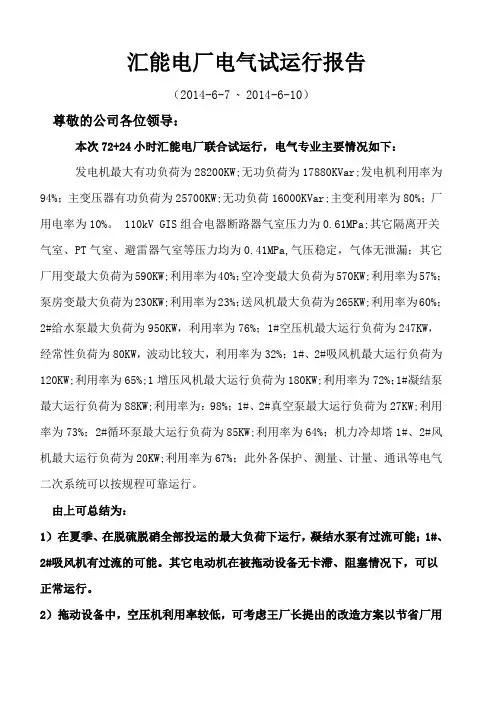

汇能电厂电气试运行报告
