紧固件网带炉热处理常识
热处理的基本知识大全
热处理的基本知识大全热处理是一种通过加热和冷却金属材料以改变其物理和机械性能的工艺。
它在现代制造业中扮演着至关重要的角色，被广泛应用于汽车、航空航天、机械制造等领域。
本文将介绍热处理的基本知识，包括热处理的类型、作用、工艺流程以及常见的热处理方法。
热处理的类型。
热处理可以分为多种类型，常见的包括退火、正火、淬火、回火等。
退火是将金属加热至一定温度后缓慢冷却，以降低材料的硬度和提高延展性。
正火是将金属加热至一定温度后在空气中冷却，以提高材料的硬度和强度。
淬火是将金属加热至临界温度后迅速冷却，使其获得高硬度和强度。
回火是在淬火后将金属加热至较低温度后冷却，以降低脆性和提高韧性。
热处理的作用。
热处理可以改变金属材料的组织结构和性能，从而提高其硬度、强度、耐磨性和耐腐蚀性。
通过控制加热温度、保温时间和冷却速度，可以使金属材料获得所需的性能，满足不同工程和使用条件的要求。
热处理的工艺流程。
热处理的工艺流程包括加热、保温和冷却三个阶段。
首先是加热阶段，将金属材料加热至一定温度，使其达到所需的组织状态。
然后是保温阶段，保持材料在一定温度下一段时间，使其组织发生相应的变化。
最后是冷却阶段，通过不同的冷却介质和速度，使材料获得所需的硬度和强度。
常见的热处理方法。
常见的热处理方法包括火焰加热、电阻加热、感应加热和电子束加热等。
火焰加热是利用火焰将金属加热至所需温度，适用于大型工件和野外作业。
电阻加热是通过将电流通入金属材料产生热量，适用于小型工件和精密加热。
感应加热是利用感应电流在金属材料中产生热量，适用于局部加热和自动化生产。
电子束加热是利用电子束在金属材料表面产生热量，适用于表面淬火和熔化。
总结。
热处理作为一种重要的金属加工工艺，对提高材料的性能和延长零件的使用寿命起着至关重要的作用。
通过选择合适的热处理方法和工艺参数，可以使金属材料获得所需的性能，满足不同工程和使用条件的要求。
希望本文对热处理的基本知识有所帮助，谢谢阅读！。
紧固件网带炉热处理常识
紧固件网带炉热处理常识热处理是为了提高螺栓的综合力学性能，以满足产品规定的抗拉强度和屈强比。
含碳量越高，钢的强度越高，塑性越低。
锰能减少硫对钢的有害性。
紧固件热处理与网带炉操作紧固件在机械构件中起到联接、定位以及密封等作用，其中高强度螺栓用量最大，材料的选用是保证质量的基础。
热处理技术对高强度螺栓，尤其是它的内在质量至关重要。
高强度螺栓共有四个性能等级，即8.8、9.8、10.9和12.9级，而日本汽车企业标准则有（7T、8T、9T、10T、11T）等级别，这些级别则要进行热处理。
热处理是为了提高螺栓的综合力学性能，以满足产品规定的抗拉强度和屈强比。
紧固件热处理与网带炉操作1、高强度螺栓用钢高强度螺栓用钢材化学成分要求如下：碳是影响钢材塑性变形的最主要元素。
含碳量越高，钢的强度越高，塑性越低。
含碳量越高，淬火加热温度越低，淬硬性提高，开裂和变形的倾向增大。
锰能减少硫对钢的有害性。
作为钢中常存元素，锰的提高可使钢的抗拉强度和屈服强度提高，淬透性增加。
合金钢中CrMo和CrMoV两类钢更能满足在复杂条件下使用的高强度紧固件。
35CrMo、40Cr、42CrMo钢是在优质碳素结构钢中加入少量（不超过5%）合金元素而制成。
钢的淬火性能基本上是由含碳量决定的，合金元素的强化作用可增加钢的淬透性，故这些钢适用于≥10T、10.9、11T级高强度紧固件。
2、热处理工艺制定原则高强度螺栓调质要获得良好综合机械性能的回火索氏体、回火托氏体组织，其前提是整体淬火时要保证心部得到马氏体组织。
这与淬透性有着密切的关系。
淬透性是指钢经奥氏体化以后接受淬火的能力（或淬火时淬硬层深入钢件内部的能力）。
同一牌号不同炼钢炉次的试样，其化学成分是允许在一定范围内波动的，尤其是SWRCH35K钢会因为各钢厂在冶炼技术，标准及效益有所区别而不同。
因此，在热处理时要有所区别。
对于高强度螺栓整个截面均匀承受载荷，至少应要求心部有90%以上马氏体，但对心部淬硬的螺栓来说，其尺寸落在“淬裂危险尺寸”范围内时，由于组织应力和热应力的综合作用，而产生的最大拉应力将处于零件表面附近，从而容易引起淬裂，这个淬裂危险尺寸与所用淬火剂有关，水淬时是φ8-φ10mm左右，油淬时是φ20-φ39mm左右。
网带式热处理炉常识
1Cr13
2Cr13
3Cr13
Si1.5-2.0
Cr% 0.8-1.10 0.80-1.10 0.80-1.10 0.90-1.20
20MnTiB 20CrMnTiH 4、冷镦钢
ML15 ML35 ML20MnTiB ML35CrMo 5、轴承钢
GCr15 6、渗碳轴承钢
G20CrMo 7、不锈钢
0.17-0.24 1.30-1.60 Ti0.04-0.10 0.17-0.23 0.80-1.15 1.0-1.35
三、美国钢材表示 方法
表示碳素
10XX
钢 表示铬钼
41XX 1008
钢
C%
Mn%
Байду номын сангаас
Cr%
≤0.10 0.30-0.50
1015 1018
0.13-0.18 0.30-0.60 0.15-0.20 0.60-0.90
1022
0.18-0.23 0.7-1.0
1035
0.32-0.38 0.6-0.9
4135（35CrMo） 0.33-0.38 0.7-0.90
8、工具钢
C%
Mn%
Cr%
Mo%
T7
0.65-0.74 ≤0.4
T10
0.95-1.04 ≤0.4
9SiCr
0.85-0.95 0.30-0.60 0.95-1.25
高强度紧固件热处理工艺

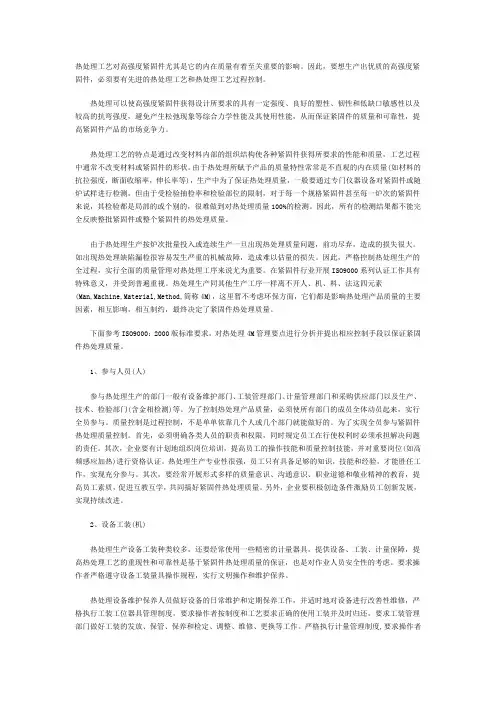

热处理工艺对高强度紧固件尤其是它的内在质量有着至关重要的影响。
因此，要想生产出优质的高强度紧固件，必须要有先进的热处理工艺和热处理工艺过程控制。
热处理可以使高强度紧固件获得设计所要求的具有一定强度、良好的塑性、韧性和低缺口敏感性以及较高的抗弯强度，避免产生松弛现象等综合力学性能及其使用性能，从而保证紧固件的质量和可靠性，提高紧固件产品的市场竞争力。
热处理工艺的特点是通过改变材料内部的组织结构使各种紧固件获得所要求的性能和质量，工艺过程中通常不改变材料或紧固件的形状。
由于热处理所赋予产品的质量特性常常是不直观的内在质量(如材料的抗拉强度，断面收缩率，伸长率等)，生产中为了保证热处理质量，一般要通过专门仪器设备对紧固件或随炉试样进行检测，但由于受检验抽检率和检验部位的限制，对于每一个规格紧固件甚至每一炉次的紧固件来说，其检验都是局部的或个别的，很难做到对热处理质量100%的检测。
因此，所有的检测结果都不能完全反映整批紧固件或整个紧固件的热处理质量。
由于热处理生产按炉次批量投入或连续生产一旦出现热处理质量问题，前功尽弃，造成的损失很大。
如出现热处理缺陷漏检很容易发生严重的机械故障，造成难以估量的损失。
因此，严格控制热处理生产的全过程，实行全面的质量管理对热处理工序来说尤为重要。
在紧固件行业开展ISO9000系列认证工作具有特殊意义，并受到普遍重视。
热处理生产同其他生产工序一样离不开人、机、料、法这四元素(Man,Machine,Material,Method,简称4M)，这里暂不考虑环保方面，它们都是影响热处理产品质量的主要因素，相互影响，相互制约，最终决定了紧固件热处理质量。
下面参考ISO9000：2000版标准要求，对热处理4M管理要点进行分析并提出相应控制手段以保证紧固件热处理质量。
1、参与人员(人)参与热处理生产的部门一般有设备维护部门、工装管理部门、计量管理部门和采购供应部门以及生产、技术、检验部门(含金相检测)等。
紧固件-材料和热处理
讲义材料四热处理和表面处理篇1、紧固件热处理要求力学性能为8.8级和高于8.8级的螺栓和05、8（>M16的1型螺母）、10及12级的螺母一般都要经过调质处理，才能达到力学性能规定中的各项要求。
根据螺栓和螺母的螺纹精度、硬度、加工方法、工艺路线和图样要求的不同，或进行成品热处理，或进行半成品热处理。
成品热处理：是在零件全部加工成形之后进行淬火和回火。
螺纹精度为6H、6g的一般规格螺栓和螺母可以进行成品热处理，以减少滚丝轮、搓丝板、丝锥等工具的消耗量，提高生产率和降低生产成本。
半成品热处理：是在加工螺纹之前或下料之后的坯料状态下进行淬火和回火。
螺纹精度高于6H、6g或加工工艺、粗糙度和畸变等有特殊要求的螺栓和螺母以及切削加工的小批零件常进行这种热处理方式。
钢结构用高强度大六角螺母为消除牙形变型，确保扭矩系数标准偏差的离散度小，采用墩制后的六角坯料进行调后处理，然后再行攻丝的工艺。
切削成形的螺栓和螺母在加工时表面的脱碳层已基本切除，可以在脱氧良好的盐浴炉中加热淬火。
但是采用冷墩或冷挤成形时，原材料脱碳层不但仍然存在，而且被挤向牙尖，尽管在严格脱氧的盐浴炉中或保护气氛炉中加热，也无法克服原材料本身脱碳。
因此E和G值往往超过标准允许的范围。
采用可以严格控制碳势的可控气氛热处理炉，就可在加热零件的同时，对其脱碳的表面进行适当的复碳，以保证E和G都在合格范围之内，常用的可控气氛炉有多用炉、网带炉等，所用气氛可以是吸热式、氮基气氛等。
2．紧固件的表面处理紧固件在使用上为提高防腐蚀性能和抗氧化性能，或是为了装潢美观等的需要，表面需要进行镀层处理。
表面处理目前主要有：发黑、镀锌、镀镍、镀铬、热镀锌、达克罗等。
紧固件表面多一层镀层，会增大紧固件外形尺寸和螺纹尺寸。
当镀层达到一定厚度时，势必会引起螺纹配合的干涉，内、外螺纹不能正常装配。
为保证镀后螺纹的配合，首先要了解镀层厚度与螺纹间隙的关系、了解镀前螺纹的配合间隙，选择适应的螺纹偏差以容纳镀层厚度。
热处理小常识

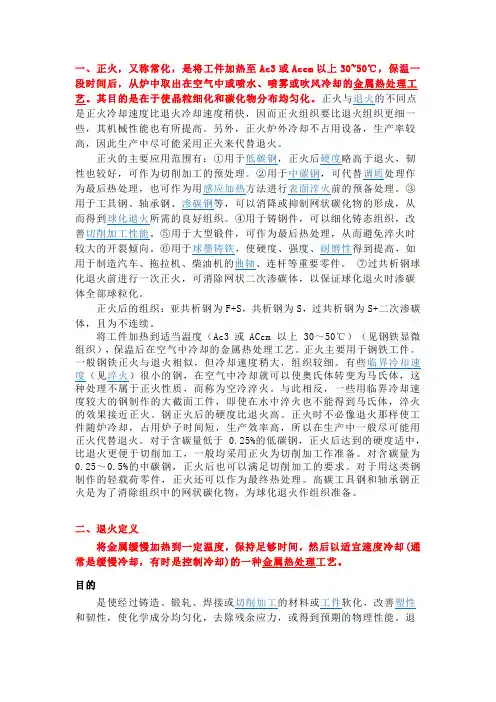

组织），保温后在空气中冷却的金属热处理工艺。
正火主要用于钢铁工件。
一般钢铁正火与退火相似，但冷却速度稍大，组织较细。
有些临界冷却速度（见淬火）很小的钢，在空气中冷却就可以使奥氏体转变为马氏体，这种处理不属于正火性质，而称为空冷淬火。
与此相反，一些用临界冷却速度较大的钢制作的大截面工件，即使在水中淬火也不能得到马氏体，淬火的效果接近正火。
钢正火后的硬度比退火高。
正火时不必像退火那样使工件随炉冷却，占用炉子时间短，生产效率高，所以在生产中一般尽可能用正火代替退火。
对于含碳量低于0.25%的低碳钢，正火后达到的硬度适中，比退火更便于切削加工，一般均采用正火为切削加工作准备。
对含碳量为0.25～0.5%的中碳钢，正火后也可以满足切削加工的要求。
对于用这类钢制作的轻载荷零件，正火还可以作为最终热处理。
高碳工具钢和轴承钢正火是为了消除组织中的网状碳化物，为球化退火作组织准备。
金属材料或工件加热到一定温度冷却。
退火可以减低金属硬度和脆性，增加可塑性。
也叫焖火。
四、热处理中的临界温度是什么意思？指相变临界点的温度，铁碳合金相图中碳钢在非常缓慢加热活冷却过程中，固态组织转变的临界温度可由铁碳合金相图中A1线（PSK）、A3线(GS)、Acm(ES)线来确定，A1、A3、Acm都是平衡临界点，即新相与旧相平衡的温度。
但在热处理时，实际加热活冷却的速度不可能是非常缓慢的，因此，组织的转变都偏离平衡临界点出现迟滞现象，即钢中各相的转变温度在加热时要稍高于相图所指出的相变温度，在冷却时要稍低于相图所指出的相变温度，因此，钢在实际临界点在加热时附以小写字母c，冷却时附以小写字母r以示区别。
钢的临界点含义如下：Ac1（727℃）：加热时，珠光体向奥氏体转变的温度Ac3：亚共析钢加热时，铁素体向奥氏体转变的终了温度，ACcm：过共析钢加热时，二次渗碳体向奥氏体溶入的终了温度，Ar1：冷却时，奥氏体向珠光体转变的温度Ar3：亚共析钢冷却时，奥氏体向铁素体转变的起始温度，Arcm：过共析钢冷却时，二次渗碳体由奥氏体析出的起始温度。
紧固件热处理常识
紧固件热处理常识紧固件网络营销/俞文龙一、常用材料根据螺纹紧固件成型方法的不同，对材料的要求和选择也不同，冷墩或挤压成型的要求材料的塑性好，形变抗力小，表面质量高，以保证冷作成型并且不会产生裂纹，要选用冷墩钢，热锻热压成型的要求材料具有良好的热塑性，不产生裂纹，要选用热加工钢，切削成型的要求材料的切削性能好，用于冷成型的钢材铆螺等用ML表示。
二、有关螺纹紧固件的力学性能的学术语说明：1、保证应力：指螺栓或螺母应保证的承载能力，用规定的螺纹夹具在试验机上，载荷加到试件要求应力下保持15S，去除应力后螺栓的残余伸长量≤12.5㎜为合格，螺母以可用手拧下或用扳手旋松不过半圈后可以用手拧下为合格。
2、契负载强度：用规定斜度的垫片垫着螺栓头部，进行拉力试验，头部和杆部的连接处不应有裂纹和掉头为合格。
3、头部坚固性试验，对≤M16且长度太短，不能进行契负载试验的螺栓要求这项试验。
把螺杆插到支撑平面和孔轴线成一定角度的孔板中，板的厚度应大于螺栓直径的两倍，用锤打击螺栓头部，使头部支撑面和模具的支撑面相贴合，头杆部结合处不应有裂纹好掉头的现象。
4、螺母的级别中，04，05表示螺母的公称高度，为螺纹直径的0.5-0.8倍之间的螺母，前面不带0的级别表示螺母的公称高度大于或是等于螺纹公称直径的0。
8倍。
三成品或半成品的最终热处理1、一般热处理要求：力学性能为8.8级和高于8.8级的螺栓和5.8（＞M16的I型螺母）10级及12级的细牙螺母，一般都要经过调质处理，才能达到力学性能规定中的各项要求。
根据螺栓和螺母的螺纹精度，硬度，加工方法工艺路线和用户的具体要求，或进行成品热处理或进行半成品热处理，成品热处理是在零件全部加工成型（含螺纹）后进行的热处理。
切削成型的螺栓好螺母在加工时候原材料表面的脱碳层已基本切除，可以在脱氧良好的盐浴炉和网带炉中加热淬火，但是采用冷度成型时，原材料的脱碳层不但存在，而且被挤向牙尖，尽管在脱氧良好的盐浴炉中或在一般保护的保护气氛中加热，或采用可以严格控制碳势的可控气氛炉中才可以在加热的同时，对脱碳的表面进行适度的复碳，以保证脱碳层在合格范围内。
C-PC-221 网带炉热处理生产作业指导书[2号线专用MT122-002级同类产品螺母
文件名称
版本
B
产品名称
螺母
页码
1
文件编号
C-PC-221
规格范围
MT122-002
及同类产品
工序
热处理
修定状态
1
材质
SCM435
硬度要求
HV272-353
1、工序流程：清洗---加热淬火---清洗----回火
2、参考文件：C-PC-022<热处理生产线作业指导书>
3、工艺参数：
淬火炉加热温度
+20
一区
二区Leabharlann 三区油温-50860
860±10
860±10
40-90ºC
淬火加热时间
60±2(分钟)
碳势
0.30±0.05
甲醇流量
100-250cc（×3）
回火炉温度
+20
一区
二区
三区
回火炉加热时间
90±2（分钟）
-50
580
580±5
580±5
4、技术要求
加料厚度
2-3 cm
扭力
抗拉强度N/mm2
按国标
金相组织
表面硬度(HV)
渗碳层深度(mm)
芯部硬度(HV)
弯曲试验（≥15°）
维氏硬度{HV}
272-353
洛氏硬度（HRC）
2
备注
审核
批准
制定
上官焕军
审核
蒋正
批准
＋
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热处理是为了提高螺栓的综合力学性能，以满足产品规定的抗拉强度和屈强比。
含碳量越高，钢的强度越高，塑性越低。
锰能减少硫对钢的有害性。
紧固件热处理与网带炉操作紧固件在机械构件中起到联接、定位以及密封等作用，其中高强度螺栓用量最大，材料的选用是保证质量的基础。
热处理技术对高强度螺栓，尤其是它的内在质量至关重要。
高强度螺栓共有四个性能等级，即8.8、9.8、10.9和12.9级，而日本汽车企业标准则有（7T、8T、9T、10T、11T）等级别，这些级别则要进行热处理。
热处理是为了提高螺栓的综合力学性能，以满足产品规定的抗拉强度和屈强比。
紧固件热处理与网带炉操作1、高强度螺栓用钢高强度螺栓用钢材化学成分要求如下：碳是影响钢材塑性变形的最主要元素。
含碳量越高，钢的强度越高，塑性越低。
含碳量越高，淬火加热温度越低，淬硬性提高，开裂和变形的倾向增大。
锰能减少硫对钢的有害性。
作为钢中常存元素，锰的提高可使钢的抗拉强度和屈服强度提高，淬透性增加。
合金钢中CrMo和CrMoV两类钢更能满足在复杂条件下使用的高强度紧固件。
35CrMo、40Cr、42CrMo钢是在优质碳素结构钢中加入少量（不超过5%）合金元素而制成。
钢的淬火性能基本上是由含碳量决定的，合金元素的强化作用可增加钢的淬透性，故这些钢适用于≥10T、10.9、11T级高强度紧固件。
2、热处理工艺制定原则高强度螺栓调质要获得良好综合机械性能的回火索氏体、回火托氏体组织，其前提是整体淬火时要保证心部得到马氏体组织。
这与淬透性有着密切的关系。
淬透性是指钢经奥氏体化以后接受淬火的能力（或淬火时淬硬层深入钢件内部的能力）。
同一牌号不同炼钢炉次的试样，其化学成分是允许在一定范围内波动的，尤其是SWRCH 35K钢会因为各钢厂在冶炼技术，标准及效益有所区别而不同。
因此，在热处理时要有所区别。
对于高强度螺栓整个截面均匀承受载荷，至少应要求心部有90%以上马氏体，但对心部淬硬的螺栓来说，其尺寸落在“淬裂危险尺寸”范围内时，由于组织应力和热应力的综合作用，而产生的最大拉应力将处于零件表面附近，从而容易引起淬裂，这个淬裂危险尺寸与所用淬火剂有关，水淬时是φ8-φ10mm左右，油淬时是φ20-φ39mm左右。
淬火加热温度，主要根据钢的化学成分，结合具体工艺因素进行确定的。
钢的化学成分是确定淬火温度的主要因素，根据选择淬火介质的不同，采用的淬火加热温度不同。
亚共析钢为Ac 3 30?50℃，35钢Ac 3 =803℃、ML35钢Ac 3 =807℃、SWRCH 35K钢Ac 3 =805℃、35钢Ac 3 =780℃。
淬火是最为关键的工序之一，习惯上将淬火高温回火称为调质处理。
为了把螺栓强度和保证应力控制在合格范围，在提高硬度下限值基础上，回火时更应关注以下五个方面。
材料的区别、炉型的区别、镦制的区别（红冲与冷镦成型区别）、螺纹的区别（全牙与半牙的区别，全牙总有效截面积小＜/p>承载抗拉强度低，回火温度偏差5-10℃）和介质的区别（水淬与油淬的区别）。
3、网带炉操作要点高强度紧固件生产量大、价格低廉，螺纹部分又是比较细微相对精密，因此网带炉尤其适用于中小规格紧固件的热处理，自动化程度高，热处理质量好。
3．1 网带炉的特点：a、智能化己实现整个系统实施多项目操作，控制网带速度、温度、碳势、工艺数据可储存10年；b、高质量加热区炉温波动幅度不大于±5℃，炉温均匀性不大于10℃，炉内气氛均匀性不大于±0.05%C，氧探头、除碳空气泵、碳势控制仪、炉气调节器可靠配合在网带炉上，以适合甲醇、甲苯（丙烷）气氛，炉内气氛由高纯度甲醇通入炉内裂解作为载气，以高纯度甲苯（丙烷）通入炉内裂解作当富化气，碳势设定为0.36%-0.45%。
3．2 网带炉操作要点：a、清洗很重要未清洗的工件所带入的油气在炉内气氛影响明显，CH 4（甲烷）、CO 2（二氧化碳）量偏高，CO（一氧化碳）偏低，易产生大量碳黑。
b、加料厚薄加热区炉温波动幅度应不大于2 0 -30℃，加料时请注意一区温度下降不应大于设定温度50-60℃，超过了就应减薄加料，原则上对M8、M10、M12不大于零件厚度，对量大的加热厚度不大于40mm，应避免加热不足；对量少时加热则应注意堆积一块，不要散开，否则易造成过热、过烧。
c、及时清除清洗箱内污物，调整网带偏移要养成习惯。
d、热处理能耗占热处理工序成本35%-45%，节能是热处理工艺一项不得不投资的工作。
一方面早作计划安排，生产上尽量相同的品种一块做；另一方面避免返工，提高产品一次合格率，自检要及时、准确，减少差错率。
e、考虑到原材料可能存在脱碳层，碳势设定0.36%-0.45%，脱碳时用上限，不脱碳用下限，减少消耗费用。
4、复碳工艺8 . 8 级以上高强度紧固件多采用S W R C H 3 5 K、35CrMo、40Cr钢制造，采用冷镦成形时，原材料的脱碳层不但存在，而且被挤压到螺纹的顶部，造成螺纹强度的大大降低，使用时易发生脱扣现象，使螺栓失去紧固作用。
因此，除在淬火加热时要保护螺纹顶部不脱碳，还要对原材料己脱碳的螺栓进行适度的复碳。
把网带炉中的保护气氛的碳势调到和被复碳的螺栓原始含碳量基本相等，使己脱碳的螺栓慢慢恢复到原来的含碳量，碳势设定在0.42%-0.45%，复碳温度与淬火相同，70-80min 可复碳0.10-0.15mm，不能在高温下进行，以免晶粒粗大，影响机械性能。
5、渗碳5．1 渗碳概述渗碳是为提高工件表层的含碳量并在其中形成一定的碳含量梯度，将工件在渗碳介质中加热、保温，使碳原子渗入的化学热处理工艺。
渗碳的主要目的是提高零件表面的含碳量，从而使零件经热处理后，在韧性、具有断裂抗力的心部外面形成一层硬的、耐磨的渗碳层。
随着表面碳含量增加，螺钉的抗弯强度及冲击韧度降低，而抗扭强度及疲劳强度提高，至碳的质量分数为0.90%-1.00%时达最大值。
当碳的质量分数低于0.70%时，耐磨性和强度不足，当高于1.00%时，则因淬火后表面碳化物及残余奥氏体量增加而损害钢的性能。
5．2 影响气体渗碳工艺的主要因素a、温度和时间碳渗入钢中的最大速度受碳在奥氏体中扩散速度的限制，这种扩散速度随温度的提高而大大提高，碳在920℃渗入的速度约比870℃快40%。
当工件的材质、渗碳温度和碳势确定后，渗碳时间将根据渗碳层深度确定，一般浅层渗碳约2-3h。
b、渗碳气氛各种渗碳剂或渗碳气体在高温下产生的活性碳原子是不一样的。
为了评价气氛的渗碳能力，把在设定温度下，钢件表面碳含量（奥氏体状态）与炉中气氛达到动平衡时，钢件表面的实际碳含量称为碳势。
并过控制碳势来控制气氛的渗碳能力。
c、钢的化学成分钢中的合金元素对钢吸收碳的能力和碳向内部扩散都有很大影响。
Mn、B、Ti碳化物形成元素能提高渗层表面的碳含量，并具有较高韧性，适当提高淬透性。
5．3 气体渗碳工艺的注意事项在使用网带炉进行渗碳工艺时，虽然采用了氧探头进行碳势控制，但并不是设定好了参数，整个过程都是自动的，至于通入富化剂的数量、通入时间等都是自动调节的。
渗碳介质（甲苯、丙烷、石油液化气）不采用任何限制装置，只要阀门打开，介质呈最大量输入炉内，这些错误的使用方法往往会短时间内造成炉内严重积碳，从而影响氧探头的毫伏值正常输出。
进料之前，必须先将工件表面层上的油脂清洗干净，工件有良好洁净的表面，必然对炉内的碳势气氛控制有非常要的影响。
氧探头的碳黑污染和气氛的渗透都会给探头的毫伏指示造成误差，氧探头前缘延伸至端部设有一可感测炉内氧含量的测氧探头，其材质是敏感度极高的氧化锆所制成，在高温工作炉内，如覆盖有积碳时，使得侦测电极头（测氧探头）附近的氧含量减少，此时氧探头反应的是附近的气氛，碳控仪自动控制下的甲苯（丙烷、石油液化气）流量减少，以至炉内实际碳势下降，工件渗碳不足。
氧探头本体上都设有消除积碳输入口，并经管本身定时释放出的氧气，将测氧探头前缘之气氛流量口所覆盖的积碳燃掉。
众所周知，用氧探头进行碳势控制，实际上是对炉气中的氧含量作单因素控制，而在炉气中，还存在CO、CO 2 、CH 4、H 2等多种成份，如果希望能自动精确控制碳势，仅靠氧探头，从理论上讲，还是有一定的难度的。
用氧探头进行碳势控制是将其它组份看成是常数的基础上进行测量计算，因此如果其它组份有变化，则碳势也将受到波动。
6、紧固件在热处理中产生缺陷的预防紧固件在淬火冷却过程可能出现的热处理质量问题主要有：（1）淬火硬度不足；（2）淬火硬度不均；（3）淬火变形超差；（4）淬火开裂现场出现的这类问题往往与原材料质量、淬火加热和淬火冷却有关。
6．1 淬火开裂紧固件在淬火时产生裂纹是最常见的一种缺陷。
造成开裂的原因是各种各样的，主要有以下几个方面：a、材料的冶金缺陷，如钢材本身存在缩孔残余以及大量的非金属夹杂物，在淬火时都可以成为应力集中区域引起开裂；b、零件热处理前的加工缺陷，如镦锻裂纹、折迭，在淬火时可进一步扩大为淬火裂纹；c、钢材化学成分的变化，提高了钢材的淬火性能，热处理时造成应力状态的改变，引起淬火裂纹；d、淬火温度偏高，冷却速度过快，引起淬火开裂；e、零件形状复杂，沟槽等凹凸处造成应力集中，引起淬火开裂。
6．2 淬火变形紧固件如螺栓的变形主要指几何形状变化，杆部弯曲或歪扭，这是由于淬火内应力所造成的。
淬火内应力，主要指热应力和组织应力。
中碳钢螺栓一般表现为以组织应力为主的变形特征。
提高淬火加热温度，使热应力和组织应力都相应增加，一般均增大变形量。
7、紧固件用淬火介质的选择当前用于紧固件淬火的介质主要是各种淬火油，水溶性淬火介质和普通自来水。
下面分述这些介质在紧固件淬火中的选用方法和注意事项：7．1 专用淬火油专用淬火油一般分为普通淬火油、快速淬火油、等温淬火油以及光亮淬火油等。
紧固件企业大多采用普通淬火油、快速淬火油。
它的热稳定性都较好，能更好地保证零件的淬火质量。
当然，快速淬火油优于普通机械油的最重要方面还是它们的冷却特性，在冷却速度分布上都有蒸汽膜阶段短的特点。
因而，使工件在高温阶段能冷却得更快。
其中，快速淬火油的最高冷却速度都比较高，中、低温阶段的冷却速度快慢则因淬火油的品牌不同而有较大差别。
快速淬火油主要用于合金结构钢以及较小规格紧固件和淬透性稍高的钢种。
企业大多都希望一台网带炉可以处理比较多的钢种和比较多规格的螺栓，因此，多倾向于选用适应范围更广的淬火油。
一般淬火油的蒸汽膜阶段高温、中温阶段冷却得快，低温冷却速度大，这种油的冷却能力就很强，它的适用范围就很广。
快速淬火油的蒸汽膜阶段短，也就是油的高温阶段冷却得快，这一特点有利于35、SWRCH35K钢≤M12螺栓获得较深的淬硬层，从冷却速度分布上分析，除中、高温阶段要求冷却得快以外，油的低温冷却速度高低对获得的淬硬层深浅作用更大。
