绝缘穿刺线夹使用说明
穿刺线夹正确使用方法

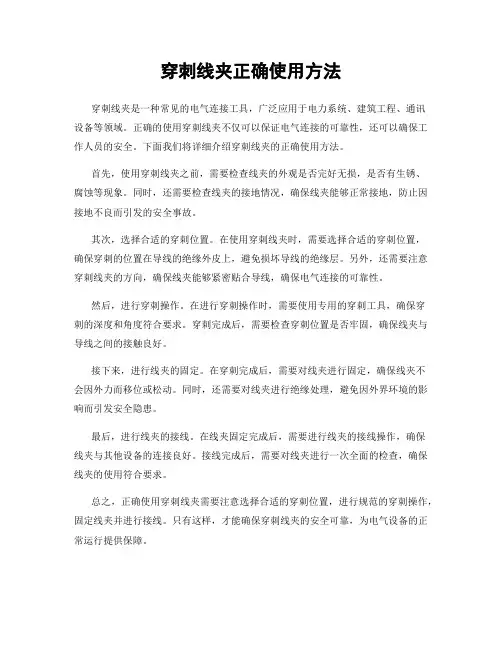

穿刺线夹正确使用方法
穿刺线夹是一种常见的电气连接工具，广泛应用于电力系统、建筑工程、通讯
设备等领域。
正确的使用穿刺线夹不仅可以保证电气连接的可靠性，还可以确保工作人员的安全。
下面我们将详细介绍穿刺线夹的正确使用方法。
首先，使用穿刺线夹之前，需要检查线夹的外观是否完好无损，是否有生锈、
腐蚀等现象。
同时，还需要检查线夹的接地情况，确保线夹能够正常接地，防止因接地不良而引发的安全事故。
其次，选择合适的穿刺位置。
在使用穿刺线夹时，需要选择合适的穿刺位置，
确保穿刺的位置在导线的绝缘外皮上，避免损坏导线的绝缘层。
另外，还需要注意穿刺线夹的方向，确保线夹能够紧密贴合导线，确保电气连接的可靠性。
然后，进行穿刺操作。
在进行穿刺操作时，需要使用专用的穿刺工具，确保穿
刺的深度和角度符合要求。
穿刺完成后，需要检查穿刺位置是否牢固，确保线夹与导线之间的接触良好。
接下来，进行线夹的固定。
在穿刺完成后，需要对线夹进行固定，确保线夹不
会因外力而移位或松动。
同时，还需要对线夹进行绝缘处理，避免因外界环境的影响而引发安全隐患。
最后，进行线夹的接线。
在线夹固定完成后，需要进行线夹的接线操作，确保
线夹与其他设备的连接良好。
接线完成后，需要对线夹进行一次全面的检查，确保线夹的使用符合要求。
总之，正确使用穿刺线夹需要注意选择合适的穿刺位置，进行规范的穿刺操作，固定线夹并进行接线。
只有这样，才能确保穿刺线夹的安全可靠，为电气设备的正常运行提供保障。
电缆穿刺线夹施工技术
电缆穿刺线夹施工技术简匱的安装绝缘穿刺线夹是一种为低压绝缘线（缆）的连接而专门设计的产品，通过刺破线（缆）的绝缘层而连接主线和支线，具有如下性能特点：1、采用穿刺结构，安装简单，绝缘导线无需剥皮。
2、线夹为自密封结构，防潮、防水、防腐蚀，延长了绝缘导线及线夹的使用寿命，在水下30cm 深处加载6KV 电压持续1分钟，绝缘无2.把支线完全插人到电缆帽套中 3.插入主鏡”如果主践电缆有两屋昨屋'则把插入轄的第一层绝缘层弟怯一走民度一击穿现象。
3、产品采用特制力矩螺母，其稳定的穿刺压力既能保证有效的穿刺又能在不损伤线（缆）的同时，保证最小的接触电阻和热循环状态。
施工质量不受施工人员技术水平影响，确保连接可靠。
4、接触刀片选用镀锡铜合金，不仅能保证足够的接触面，而且适用于铜、铝的过渡。
5、绝缘壳体玻璃纤维以增强本体强度，抗光照及环境老化。
绝缘强度可以达到6KV 机械实验表明在导线的拉断力下，线夹没有破裂。
6、电气接触电阻小，在大电流情况下，线夹的温升小于连接导体的温升。
冲击电流可达15KA7、线夹穿刺面采用弧形设计，适用于同径、异径线（缆）的连接，连接范围广，可从mm&mm150双螺杆穿剌找夹的安装3.用套觴扳手拧紧。
浜用开口扳手。
1先将线55狞开并把主线卡入主线fll 内. 切勿将主线与刀尺卡歪。
注煮线径范屈艰否对应本经夹。
2再把支线放入支线1?内。
注意事项同上。
6?安装完毕后的效果。
4.注意两个螺母要依次同步往下拧。
5当拧紧到一定力度时恒定力矩螺母拧断。
如图所示。
产品主W ：佔?25mcn ?分A?W ：1.5-ecnm 1 W?<J?：65A外27x41x62 mm Sa ：55 g1.5-2 mmGH1-d5/25心■■: 10-dSmm 1分文：157 AM ■尺寸:48x62x37 rwnSA ： 160 g”潭展： 1.5-2 mmGH1-d5/95主《HR ■: 35-d5mm- 分St ”：35 “6 mm'2,4 A外?R 寸:60x81x100 mm■*1M g■■JUT ： 1.5-2 mmQH1-240/120150-240mm 1 分文■ 还120mm ?：211 A外atK0 62xe8x18 mm “:逊g1.5-2.6 mmGH1-240/26N ■■: 16-70mm* 分A??：1.5-emm e 3t66A 外H 尺寸:27x41 x62 mm ■?S5 g MX*： 1.5-2 mm 心"：70-150mm 4 分A*■: 435mm ，I 畑■(67 A 休■尺寸:46x52x87 mm ■*162 g *?!*?： 1.5-2.5 mm 3EM?W ：50-150mm- 分C?WW -150mm* A 外■尺寸:50x61x100 mm ** 219 g 1.5-2.5 mm N ”: 185-240mm 1 分lO-ZSmm 1 ： 102A 外￥彷52xe8x100 mm GH —240/240y; 120-240mm* 分St?W:d6-240mm- 砂S 425 A83x130x130 mm■*1040 gKiUt ： 1.5-2.5 mmAMM. 185-240^ 分AM ：ie-300mm* 425 A 外■尺寸'83x130x130 mm 1040Q *?|3Ur 1.5-2.5 mm ■: 240.400mm 1 分文?■：26-400mm a ff*?M ：426A 定制可定？。
绝缘穿刺线夹施工工法
住宅工程绝缘穿刺线夹施工工法江苏扬安集团股份有限公司丁惠亮杭春明梁鹤中周友全1.前言在住宅工程中，供电主干线路的安装方法有母线槽连接、T接箱连接及预分支电缆连接，而采用绝缘穿刺线夹连接与上述几种方法比较不仅简便快捷，提高工作效率、节约成本，而且能满足供电的可靠性、安全性。
采用本工艺施工的三个住宅楼质量得到建设方、监理的认可，验收一次性通过。
论文《绝缘穿刺线夹在建设工程中的应用》获扬州市论文交流三等奖。
2.特点住宅楼供电主干线与进表箱支线采用绝缘穿刺线夹连接和传统连接方式比较主要有以下特点：2.1安装简便快捷，只需采用专用套筒扳手即可；2.2不破坏电缆绝缘层，保证供电安全可靠；2.3安装位置可调节，不受空间限制，甚至可以带电作业；2.4安装质量受施工人员技术水平影响较小；2.5材料成本低、工作效率高。
3.适用范围住宅楼主干线与层表箱之间的线缆连接。
4.工艺原理绝缘穿刺线夹施工的连接原理是通过把干线与支线的相线与相线、零线与零线、保护线与保护线分别可靠连接，从而起有效的连接过渡作用，其适用于同（异）径线缆连接（1.5mm2~240mm2）及铜与铜、铝与铝、铜与铝的连接过渡。
将干线与支线的放入相应型号的线夹内，采用专用套筒扳手拧紧力矩螺母的螺帽，直至螺母顶端断裂脱落，以使刀片与线缆铜芯深入交叉多点接触，保证电气可靠连接（图5.2.7）。
5.施工工艺流程及操作要点：在竖井桥架及层表箱体安装完毕的情况下，穿刺线夹安装的程序如下5.1准备工作5.1.1将电缆主干线直接引入本条电缆所对应的最高层，电缆末端采用热缩绝缘套管进行封堵。
5.1.2将支线引入相应的层表箱。
5.1.3剥开主干线及支线的电缆外皮并在各层采用相对应型号的电缆卡进行两点固定，使得电缆在各层受力均匀。
5.2安装步骤5.2.1将线夹打开一定的角度，根据电缆管径螺母调节至合适位置如图5.2.1所示。
5.2.2将支线完全插入到电缆帽套中（支线为BV塑铜线则无需剥皮，若采用电缆则事先剥去电缆外皮）如图5.2.2所示。
绝缘穿刺线夹的安装方法.docx
绝缘穿刺线夹的安装方法
简便的安装:
2、把支线完全插入到电缆帽套中
3•插入主线，如果主线电缆有两层绝缘
层，则把插入端的第一层绝缘层剥去一定
长度
4、先用手旋紧螺母，把线夹固定在合适位置
5、用尺寸相应的套筒扳手旋紧螺母
6•继续用力旋紧螺母直到顶端断裂脱落，安装完成
1安装前
2安装中 3安装后
穿刺效果剖面图
安装外观图
穿刺线夹在建筑图纸中的应用:
绝缘皮上穿刺效果
线芯上穿刺效果
安装注意问题：
-绝缘穿刺线夹在安装前，应将绝缘线夹表面的污秽物质清楚干净， 绝缘层表面不平整、破碎的不宜使用。
-应检查线夹型号是否适用导线，分清主线和支线不同的线槽，线夹 外壳绝缘破损的亦不得使用。
■搭接线的端头应朝电源方向，并套上端头绝缘罩，搭接线的并入或 插入应防止损坏矩形刀片，防止搭接线插入不到位。
-拧紧螺母应先将两螺栓同时拧紧，再用扳手拧紧，尽可能保持两螺 栓同时拧紧，拧紧到力矩螺母断落为止，不得在拧紧压紧螺母，线夹 宜水平安装（螺母在上面）。
-绝缘穿刺线夹不得用于裸导线的连接， 裸导线与绝缘线不得用绝缘 穿刺线夹，绝缘穿刺线夹不得受污泥等其它污染，不得敲打、受压。
-
安装时如有疑问请及时与技术人员或厂家联系。
《电气竖井设条安装》
屮国建筑标准设计研究院出版
序号名称型号规格
1主f：电缆见匚程设计
2穿刺K具见匸程设计
3支持夹具
4分支电缆见I：程设计
z
*-<Γtτ-τyT∏-—J 丿5阴火H堵
6防火封堵
7配电（照明）
箱
见匸程设计
8电缆夹子
］「电缆効单芯电缆
盒盒套。
穿刺线夹操作方法
穿刺线夹操作方法
穿刺线夹操作方法如下：
1. 准备工作：选择合适的穿刺针和线夹，并将其清洁消毒。
2. 确定穿刺点：根据需要穿刺的部位和目的，在相关位置进行标记。
3. 麻醉：使用局部麻醉药物麻醉穿刺部位，以减轻疼痛和不适感。
4. 切开皮肤：用手指或穿刺针轻轻挤压皮肤，使其略为隆起，用无菌手术刀或剪刀切开皮肤。
5. 穿刺：将穿刺针小心地插入已切开的皮肤，直到达到目标深度。
注意避开周围的血管、神经等重要结构，以免造成损伤。
6. 固定线夹：将线夹沿着穿刺针轴线推入皮下组织内，直至穿刺孔附近。
7. 移除穿刺针：保持线夹固定不动，小心地拔出穿刺针。
8. 结扎并固定：用无菌线围绕要结扎的组织或血管，并用线夹轻轻地闭合线夹，固定线的位置。
9. 清洁和包扎：清洁穿刺点周围的皮肤，用无菌敷料或胶带覆盖穿刺点，以防止感染。
10. 观察和护理：观察穿刺点是否出血、渗液或感染等异常情况，及时处理并进行适当的护理。
请注意，穿刺线夹是一项需要专业知识和技巧的操作，建议由专业医护人员在严格无菌条件下进行。
穿刺线夹(图)安装规范及应用
■ 剥除多芯电缆的外护套时，严禁割伤线芯的绝缘层，万一损伤后应及时按照一般电缆绝缘补救规范处理，并接受绝缘测试。 ■ 外套的剥除长度应不大于 50 倍的电缆直径，在安装方便的同时尽量减少剥除长度。 ■ 单芯电缆的外护套也应剥除，但剥除长度稍大于穿刺线夹的宽度即可。 ■ 外护套剥除后，应同时剪除裸露的电缆敷料，两端口用绝缘塑料胶带缠绕包裹，以不露出电缆内填充敷料为准。 ■ 在多条电缆并行安装的井道内，多个穿刺线夹的安装位置应不在同一平面或立面，应保持 3 倍以上的电缆外径的距离，错开安装位置，以减少堆积占
绝缘穿刺线夹
绝缘穿刺线夹(Insulation Piercing Connectors)主要由绝缘壳体、穿刺刀片、防水胶垫、力矩螺栓组成。当做电缆分支连接时，将分支 电缆插入支线帽并确定好主线分支位置后 ，用套筒扳手拧紧线夹上的力矩螺母 ，随着力矩螺母的拧紧，线夹上下两块暗藏有穿刺刀片的绝缘体 逐渐合龙，同时，包裹在穿刺刀片周围的弧形密封胶垫逐步紧贴电缆绝缘层 ，穿刺刀片亦开始穿刺电缆绝缘层及金属导体 。当密封胶垫和绝缘 油脂的密封程度和穿刺刀片与金属体的接触达到最佳效果时，力矩螺母自动脱落，此时，安装完成且接触点密封和电气效果达到最佳。
电缆桥架布线 （1）在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。 （2）在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。 （3）电缆桥架（托盘）水平安装时的距地高度一般不宜低于 2．50m，垂直安装时距地 1．80m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电 室，电气竖井、技术层等）内时除外。 （4）电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为 1．5～3m。垂直敷设时，其固定点间距不宜大于 2m。 （5）几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。 （6）在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于 40％；控制电缆不应大于 50％。 （7）下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：
穿刺线夹安装方法附
穿刺线夹安装方法附
穿刺线夹是一种常用的电缆连接器，用于在电力线路上连接电缆与线夹。
以下是穿刺线夹的安装方法：
1. 首先要确定安装位置。
根据需要连接的电缆和线夹的规格和尺寸，选择一个合适的位置进行安装。
一般来说，穿刺线夹需要连接到电力线路的导线上。
2. 清理安装位置。
使用刷子或清洁布清理安装位置，确保表面干净、无尘。
3. 安装导线夹。
将穿刺线夹的导线部分插入安装位置中，确保导线插入到位并与电力线路的导线紧密接触。
4. 固定穿刺线夹。
使用螺丝刀或扳手等工具，将穿刺线夹的螺丝旋紧，确保穿刺线夹牢固地固定在安装位置上。
5. 进行电气测试。
安装完成后，使用合适的测试仪器对线夹进行电气测试，确保安装正确并符合要求。
需要注意的是，在进行穿刺线夹的安装过程中，应严格按照安装说明书或相关指导进行操作，确保安装正确且符合安全要求。
电缆绝缘穿刺线夹配电线路施工工法(2)
电缆绝缘穿刺线夹配电线路施工工法电缆绝缘穿刺线夹配电线路施工工法一、前言在电力行业中，电缆绝缘穿刺线夹配电线路施工工法是一个重要的施工方法。
它具有施工简单、效率高、成本低的特点，被广泛应用于配电线路的建设和改造工程中。
二、工法特点电缆绝缘穿刺线夹配电线路施工工法的主要特点如下：1. 施工简洁：不需要使用传统的绝缘剥皮和焊接技术，而是通过穿刺线夹将电缆直接连接到配电线路上，减少了施工工序。
2. 效率高：通过采用特殊的穿刺线夹，大大提高了施工的效率和速度，节省了人力物力。
3. 成本低：相比传统的绝缘剥皮和焊接工艺，电缆绝缘穿刺线夹施工工法可以节约大量材料和人力成本，降低了工程造价。
4. 可靠性强：电缆绝缘穿刺线夹具有良好的电气性能和抗震抗风能力，适应各种复杂环境。
三、适应范围电缆绝缘穿刺线夹配电线路施工工法适用于较低电压等级（10kV以下）的电缆绝缘穿刺线夹接线施工。
尤其适用于城市配电线路的建设和改造工程。
四、工艺原理电缆绝缘穿刺线夹配电线路施工工法的工艺原理是将电缆绝缘穿刺线夹直接安装在配电线路上，通过锁紧装置形成可靠的连接。
这样可以实现电缆的快速、安全接入，确保电气连接的稳定和可靠。
五、施工工艺电缆绝缘穿刺线夹配电线路施工工法的施工阶段如下：1. 施工前准备：对施工现场进行准备，清理、整理工地，检查线路的绝缘状况。
2. 电缆铺设：根据设计要求将电缆铺设到配电线路区域，并进行绝缘处理。
3. 穿刺线夹安装：选择合适的穿刺线夹，根据电缆规格和线路特点进行安装，确保安装的位置稳固可靠。
4. 连接测试：进行线路的接地测试和极性测试，确保连接的正确和可用。
5. 施工结束：清理施工现场，记录工程资料，验收并交付使用。
六、劳动组织电缆绝缘穿刺线夹配电线路施工工法的施工需要合理组织分工，包括工地负责人、施工人员、安全监督人员等。
应确保各工种人员的安全和施工任务的协调进行。
七、机具设备电缆绝缘穿刺线夹配电线路施工工法所需的机具设备主要包括电缆穿刺线夹、工具箱、电动工具（如扳手、钳子）等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘穿刺线夹使用说明
一、组成
穿刺线夹由上下绝缘壳体、上下穿刺导体、扭矩螺栓、密封胶垫、弹力垫片和防护帽组成。
二、结构特点
1、单体双排锯齿触头，触点多、横截面积大、电阻小、承载电流能力强。
2、结构紧凑、科学合理、机械强度高、绝缘性能好、寿命长，（如欧卡姆绝缘穿刺线夹）专为中国电缆结构设计和制造。
3、整体式结构，采用超声波焊接，防潮、防水性能卓越。
4、塑料和金属螺栓采用注塑合成，避免紧固过程中塑料帽与金属螺栓滑脱；圆形设计，有效防止误操作。
5、蝶形结构，弹性持久，防锈、防氧化，碳素钢材质。
6、滑道式结构，装配灵活，左右可调，密封和绝缘性能优良。
三、工作原理
主线和分支线卡进穿刺线夹后，拧紧扭矩螺栓，随着扭矩螺栓被拧紧，
上下绝缘壳体逐渐合拢，弹性密封胶垫被压缩，穿刺导体开始穿刺电线绝缘层和接触电线导体，当弹性密封胶垫与电线绝缘层的密封和穿刺导体与电线导体的接触压力达到最佳效果时，扭矩螺栓的外六角帽断落,主线和分支线在弹力垫片的作用下持久可靠连接。
四、性能
防火：用高温火焰燃烧，离火即熄灭；
绝缘电阻：带电导体与绝缘壳体和外露金属件之间绝缘电阻>500M Ω；
防护：防潮、防水和防固体进入；
温升：<18K；
载流量：是相同规格电线载流量的1.5-2倍；
适用硬质电线导体材质：铜&铜、铜&铝、铜&铝合金、铝& 铝、铝合金&铝合金。
五、施工顺序
1、根据穿刺分支位置剥除主干电缆外护套。
2、剥除分支电缆外护套。
3、安装穿刺线夹。
4、电缆外护套剥除长度
单芯电缆外护套剥除长度（穿刺线夹壳体宽度=穿刺线夹密封胶垫宽度，欧卡姆穿刺线夹图6-3-1所示）。
多芯电缆外护套剥除长度< 50D，D：电缆直径，如欧卡姆穿刺线夹图6-3-2所示。
六、安装步骤
1、将分支线插入到防护帽内部至顶端。
2、选好分支位置，将主线正确卡入穿刺线夹。
3、用套筒扳手平稳、匀速拧紧扭矩螺栓。
4、将扭矩螺栓外六角帽拧紧至自动断落。
七、注意事项
1、正确选择穿刺线夹型号，保证主干电缆和分支电缆规格与穿刺线夹主线和分支线范围相符。
2、分支线末端应平直、整齐，必须完全插入到防护帽内部至顶端。
3、当主干线和分支线形状是扁平、凹形、椭圆和扇形时，应严格按照正确方法卡入穿刺线夹。
4、主线卡入穿刺线夹后，应与穿刺线夹保持平行。
主线与穿刺线夹
和主线与分支线的正确位置关系。
5、拧紧扭矩螺栓过程中应适当用力，防止扭矩螺栓的外六角帽和金属套筒打滑。
6、正确方法选用工具。
八、用途
建筑电气竖井配电干线穿刺分支连接；
低压架空线路引下线穿刺分支连接；
工业厂矿照明及动力配电干线穿刺分支连接；
路灯、景观灯直埋电缆穿刺分支连接；。
