水电安装施工技术交底
水电安装全套技术交底
水电安装全套技术交底水电安装是建筑工程中的重要环节，其质量直接关系到建筑物的使用功能和安全性。
为了确保水电安装工程的顺利进行，现将全套技术交底内容详述如下。
一、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，了解设计意图，明确各类水电设备的位置、规格、型号等技术参数。
同时，要进行技术交底，确保施工人员掌握施工工艺和质量标准。
2、材料准备根据施工图纸和施工进度计划，提前准备好所需的水电材料，如电线、电缆、管材、管件、配电箱、灯具、开关、插座等。
材料应符合国家标准和设计要求，并有质量合格证明文件。
3、工具准备准备好施工所需的工具，如电钻、电锤、电焊机、切割机、弯管器、试压泵等。
工具应性能良好，安全可靠。
4、现场准备施工现场应清理干净，保持道路畅通，具备良好的施工条件。
预留孔洞、预埋件应位置准确，符合设计要求。
二、管道安装1、给水管安装（1）给水管采用 PPR 管，热熔连接。
（2）管道安装前，应清除管内杂物，测量管段长度，进行断管。
断管应采用专用工具，切口应平齐。
（3）热熔连接时，应将管材和管件同时插入热熔器的模头中加热，加热时间应符合要求，达到规定时间后迅速将管材和管件拔出，无旋转地直线插入，使接头处形成均匀凸缘。
（4）管道安装应横平竖直，支架间距应符合规范要求。
（5）给水管应进行水压试验，试验压力为工作压力的 15 倍，但不得小于 06MPa。
试验时间为 1 小时，压力降不得超过 005MPa，然后降至工作压力进行检查，不渗不漏为合格。
2、排水管安装（1）排水管采用 UPVC 管，粘接连接。
（2）管道安装前，应检查管材和管件的质量，如有损坏、变形等缺陷，不得使用。
（3）管道安装应按设计要求设置坡度，一般排水坡度为2%～3%。
（4）粘接连接时，应先将管材和管件的承插口擦拭干净，然后涂抹胶粘剂，插入深度应符合要求，保持一定时间后方可移动。
（5）排水管道应进行通球试验，通球球径不小于排水管道管径的2/3，通球率应达到 100%。
水电工程施工安全技术交底
水电工程施工安全技术交底一、施工安全技术交底的目的和意义施工安全技术交底是指在水电工程施工过程中，由施工单位向施工人员详细介绍施工安全操作规程、安全注意事项以及应急措施等内容的过程。
其目的是确保施工人员了解并掌握施工安全知识，提高施工作业的安全性，减少事故发生的概率，保障施工人员的人身安全和财产安全。
二、施工安全技术交底的内容1. 工程概况介绍在施工安全技术交底的开始，应首先对水电工程的概况进行介绍。
包括工程的性质、规模、施工范围、施工周期等基本信息，以便施工人员对工程有一个整体的了解。
2. 施工安全操作规程详细介绍施工中的各项安全操作规程，包括但不限于：a. 安全防护措施：如佩戴安全帽、安全鞋、防护手套等个人防护装备的使用要求；b. 施工现场管理：如施工区域划定、禁止吸烟、防止乱堆乱放等管理规定；c. 施工设备操作：如吊装机械、电动工具的正确使用方法和注意事项；d. 施工作业流程：如电缆敷设、水管安装等施工作业的具体步骤和安全要求。
3. 安全注意事项提醒施工人员在施工过程中需要特别注意的事项，包括但不限于：a. 高空作业的安全注意事项：如使用安全绳索、防滑措施等；b. 电气作业的安全注意事项：如避免触电、正确使用绝缘工具等；c. 施工现场的安全注意事项：如防止火灾、防止坍塌等。
4. 应急措施介绍施工中可能发生的突发情况和事故，并提供相应的应急措施，包括但不限于：a. 火灾事故：如火灾报警、灭火器的使用方法等；b. 电气触电事故：如紧急切断电源、施行心肺复苏术等；c. 意外伤害事故：如及时就医、施行急救措施等。
5. 安全教育培训强调施工人员定期参加安全教育培训的重要性，提醒他们不断学习和提高自身的安全意识和技能。
三、施工安全技术交底的方式和要求1. 交底方式a. 集中交底：由施工单位组织施工人员集中在指定场所进行安全技术交底；b. 分散交底：由施工单位派遣专人分别向各个施工班组进行安全技术交底。
水电工程技术交底4篇
水电工程技术交底4篇【第1篇】水电工程安全技术交底1.应认真遵照安全生产有关规程，要求及现场各项管理制度进行作业。
2.进入施工现场的作业人员，最小于得小于18周岁，最大不得超过55周岁，身体健康，具有良好思想道德素质，并持有效身份证。
3.特种操作人员，必须持有效的特专业证件。
4.进入现场前，必须做好安全防护用品（安全帽、带、绝缘手套等）发放工作，度做好详细现象，一旦发现后果自负。
5.进入施工现场，必须正确戴好安全帽、工作牌，穿好工作服和防滑鞋。
6.严禁酒后进入施工现场，并进行作业。
7.非专业人员，严禁擅自动用场内（包括生活区域内）各类机械设施设备，及私拉乱接电线。
8.在施工现场、生活区域内不得有滋事生非、打架斗殴现象发生。
9.在高空、临口、沿边作业时，必须事先正确系好安全带，穿好防滑鞋，搭高稳妥安全的操作平台，其下方设有较牢固的安全防护兜网等设施，其要在符合高空作业规程后，方可进行施工作业。
10.严禁同时在同一垂直面上施工作业。
11.在使用本工程的各类电动具时，必须事先对该机具进行详细检查（包括电源线、机械的动转、安全防护措施等）确保安全可靠后，方可启动使用，在操作过程中，必须严格认真安全照该机具的操作规程、方法，进行正确操作。
12.本工种的各类电动机具必须进行定期或不定期的常自检和保养，并做好详细地记录（存档、备查），机具专人管理，专人使用（专业建渣）。
13.严禁自拆除（破坏）安全防护设施，设备及标示牌。
14.严禁高空（井道口）抛甩材料、工具（包括建渣）等。
15.严禁在高空作业开玩笑Q16.严禁起重、吊装机械载人。
17.严禁在起重、吊装机下穿行。
18.严禁在高空、临口、沿边途方便，过“独木桥”，踩“单杠”等现象。
19.必须严格按规范要求搭设脚手架、卸料平台、操作平台等。
20.进入现场内的材料应堆齐有序，做到施工现场工完场清，零星材料应及时彻底清收入库，或堆放到指定的地点。
21.对易燃易爆及有毒物品必须实行专人管理和使用，设专用库房进行堆放，必须配备灭火器材，并悬挂警示牌。
水电工程技术交底
水电工程技术交底引言概述：水电工程技术交底是指在水电工程施工过程中，施工方向工程人员传达和交流有关工程技术要求、施工方法、安全注意事项等内容的过程。
技术交底的准确性和全面性对于保障工程施工的质量和安全至关重要。
本文将从四个方面详细介绍水电工程技术交底的内容。
一、施工技术要求1.1 设计图纸解读：施工方需要详细阅读和理解工程设计图纸，包括平面图、立面图、剖面图等，确保对工程结构、管线布置、设备安装等方面有准确的理解。
1.2 施工工艺要求：根据设计图纸和工程要求，明确施工工艺流程，包括水电设备的安装顺序、管线敷设方式、焊接接头的处理等，确保施工过程中的顺利进行。
1.3 质量要求和验收标准：明确工程质量要求和验收标准，包括水电设备的安装精度、管道的密封性、电气设备的接线等方面，确保工程质量符合规范要求。
二、施工方法和流程2.1 施工安全措施：详细介绍施工过程中需要采取的安全措施，包括施工现场的安全警示标识、施工作业人员的安全防护措施、施工设备的安全操作规范等，确保施工过程中的人身安全和工程安全。
2.2 施工工具和材料准备：列举施工所需的工具和材料清单，包括电动工具、焊接设备、管道材料等，确保施工过程中的工具和材料的准备充分。
2.3 施工流程和协调配合：详细描述施工的具体流程，包括各个施工环节的先后顺序、不同工种之间的协调配合等，确保施工过程的高效进行。
三、施工现场安全注意事项3.1 电气安全：介绍施工现场电气设备的安全使用方法，包括电源的切断和接地、电气设备的绝缘和防护等，确保施工过程中的电气安全。
3.2 高空作业安全：强调高空作业的安全要求，包括施工人员的安全防护措施、悬挂装置的稳固性等，确保高空作业的安全可靠。
3.3 环境保护要求：提醒施工人员注意环境保护，包括施工过程中的噪音、粉尘、废水处理等，确保施工对环境的影响最小化。
四、技术交底的记录和反馈4.1 技术交底的记录：强调技术交底的重要性，要求施工方进行详细的记录，包括交底内容、交底人员、交底时间等，确保交底内容的准确传达。
水电安装施工技术交底
2、管槽开挖
1、设计要求管线埋地深度穿越主道路部分大于-1m,人行道及绿地埋设深度大于,开槽采用放坡开挖,深度高于人体身高时,必须在两侧用挡板加固,以确保施工安全.
2、沟槽开挖根据现场地形、地质条件及工期要求,采用挖掘机配合人工的方法,机械挖至高于设计底标高20cm左右预留底层土,人工清挖底20cm之前,由施工员用水准仪随时抄平出距坑底20cm的水平桩,每隔米打一个小木橛或钢筋头,人工再根据水平桩铲平设计底标高,修整槽底,清挖的土随挖机挖出,以确保槽底土壤不被扰动或破坏.
4、井室周围回填压实时,应沿井室中心对称进行,且不得漏夯.
四、质量保证措施
1、沟槽的地基处理及管道的基础施工要严格按照设计图纸及相应规范要求进行施工,该工序完成后必须进过专业工程师检查及试验部门试验合格后方可进入下一个工序的施工.
2、电缆井的砌筑前必须对预留孔洞的标高、位置及尺寸复核无误后方可进行砌筑.
2、所有管理及作业人员必须佩带安全帽.
3、材料的堆放必须整齐有序,不得占用施工临时通道及影响正常施工.
六、成品保护
1、导管安装中断时,必须将留下的管口临时封闭.
2、安装好的导管不得用做支撑或放手板,其支撑、支架、垫块不得用于其他受力点.
3、导管安装完成后,应将所有管口及井口封闭严密,防止杂物进入.
4、预留管口的临时封堵不得随意打开,以防掉进杂物造成管道堵塞.
6、隐蔽验收
1、待导管安装完成并经验收合格后,方可进行混凝土浇筑包封.
7、管道包封
1、包封前应认真检查导管数量、规格及其间距,并清除管上异物.
2、混凝土垫配合比严格按照理论配合比,在根据现场材料含水量情况调整施工配合比执行,并严格控制过磅配料及水灰比,操作人员不得随意增减用水量.

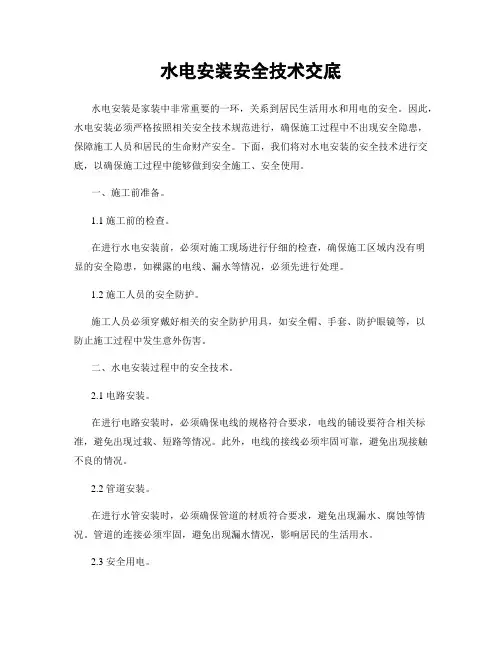

水电安装安全技术交底
水电安装安全技术交底水电安装是家装中非常重要的一环，关系到居民生活用水和用电的安全。
因此，水电安装必须严格按照相关安全技术规范进行，确保施工过程中不出现安全隐患，保障施工人员和居民的生命财产安全。
下面，我们将对水电安装的安全技术进行交底，以确保施工过程中能够做到安全施工、安全使用。
一、施工前准备。
1.1 施工前的检查。
在进行水电安装前，必须对施工现场进行仔细的检查，确保施工区域内没有明显的安全隐患，如裸露的电线、漏水等情况，必须先进行处理。
1.2 施工人员的安全防护。
施工人员必须穿戴好相关的安全防护用具，如安全帽、手套、防护眼镜等，以防止施工过程中发生意外伤害。
二、水电安装过程中的安全技术。
2.1 电路安装。
在进行电路安装时，必须确保电线的规格符合要求，电线的铺设要符合相关标准，避免出现过载、短路等情况。
此外，电线的接线必须牢固可靠，避免出现接触不良的情况。
2.2 管道安装。
在进行水管安装时，必须确保管道的材质符合要求，避免出现漏水、腐蚀等情况。
管道的连接必须牢固，避免出现漏水情况，影响居民的生活用水。
2.3 安全用电。
在安装完毕后，必须进行安全用电的检查，确保电路的接线牢固可靠，避免出现漏电、触电等情况。
此外，需要对用电设备进行安全检查，确保设备的正常运行。
三、施工后的安全交底。
3.1 安全使用须知。
在水电安装完成后，必须向居民进行安全使用须知的交底，告知居民如何正确使用水电设备，避免因误操作而引发安全事故。
3.2 安全隐患排查。
施工完成后，必须对施工区域进行安全隐患排查，确保没有漏水、漏电等情况存在，避免因施工不当而引发安全事故。
综上所述，水电安装是家装中不可或缺的一环，必须严格按照安全技术规范进行，确保施工过程中不出现安全隐患，保障施工人员和居民的生命财产安全。
只有做到了安全施工、安全使用，才能真正保障居民的生活安全。
希望施工人员能够严格按照安全技术规范进行水电安装，确保施工质量和居民的生活安全。
水电安装工安全技术交底
水电安装工安全技术交底水电安装是建筑施工中的重要环节，涉及到电气和给排水系统的安装与调试。
为了确保水电安装工作的安全进行，保障施工人员的生命安全和身体健康，特进行以下安全技术交底。
一、施工前的准备工作1、熟悉施工图纸和技术规范在施工前，水电安装工必须认真熟悉施工图纸，了解设计意图和技术要求。
对于不清楚的地方，应及时与设计人员或技术负责人沟通，确保施工的准确性和安全性。
熟悉相关的技术规范和标准，严格按照规范要求进行施工。
2、个人防护用品的配备施工人员必须配备符合国家标准的个人防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。
定期检查个人防护用品的完好性，如有损坏或失效，应及时更换。
3、施工场地的检查在施工前，应对施工场地进行检查，确保场地平整、无障碍物、无积水等。
检查施工用电的配电箱、开关箱等设备是否完好，电线是否有破损、漏电等情况。
二、电气安装安全技术1、电线电缆敷设在敷设电线电缆时，应避免与尖锐物体接触，防止划破绝缘层。
电线电缆的弯曲半径应符合规范要求，不得过度弯曲，以免损伤导线。
不同电压等级、不同用途的电线电缆应分开敷设，避免相互干扰。
2、配电箱、开关柜安装配电箱、开关柜的安装位置应符合设计要求，便于操作和维护。
安装时应保证箱体的垂直度和水平度，固定牢固可靠。
箱内的电器元件应安装整齐、牢固，接线正确、牢固，不得有松动现象。
3、电气设备接线电气设备的接线应符合设备的接线图和技术要求。
接线前应检查导线的绝缘是否良好，如有破损应及时处理。
接线时应保证导线的接头牢固可靠，接触良好，不得有松动、发热等现象。
4、电气调试在进行电气调试前，应检查电气设备的接线是否正确，绝缘是否良好。
调试时应按照调试方案和操作规程进行，逐步升压、升流，不得盲目操作。
调试过程中应设置专人监护，发现异常情况应立即停止调试，排除故障后再继续进行。
5、临时用电安全施工现场临时用电应采用“三相五线制”，做到“一机、一闸、一漏、一箱”。
水电施工技术交底
引言概述：水电施工技术交底是指在施工前，施工方向施工人员进行的有关水电工程施工技术与要求的沟通和交流。
本文将针对水电施工技术交底进行详细的阐述，包括施工前准备、施工技术要求、施工工艺流程、安全注意事项和施工质量控制等方面内容。
正文内容：1.施工前准备1.1确定施工图纸及相关文件的准确性1.2检查施工现场及设备的完整性和安全性1.3组织施工人员的培训和熟悉施工工艺1.4制定详细的施工计划和时间节点1.5确保所需材料和工具的供应和储备2.施工技术要求2.1了解水电工程的基本原理和施工标准2.2熟悉水电相关设备的安装和调试技术2.3熟悉水电工程的施工工艺和操作规程2.4严格遵循相关安全和环保法规要求2.5掌握施工过程中的常见问题和解决方法3.施工工艺流程3.1水电工程施工前的准备工作3.2水电设备安装和接线的施工流程3.3水电管线敷设和连接的施工流程3.4水电设备的调试和试运行过程3.5水电施工后的清洁和维护工作4.安全注意事项4.1严格遵守施工现场安全管理制度4.2使用合格的施工设备和工具4.3加强对施工人员的培训和安全意识教育4.4根据施工现场特点制定安全防护措施4.5做好消防安全和紧急救援预案的制定和培训5.施工质量控制5.1建立水电工程施工质量控制体系5.2严格执行施工图纸和技术要求5.3进行现场质量检查和记录5.4加强施工人员的质量意识培养5.5做好施工质量的验收和返修工作总结：水电施工技术交底是水电工程施工中至关重要的环节，通过对施工前准备、施工技术要求、施工工艺流程、安全注意事项和施工质量控制的详细阐述，可以提高施工方案的准确性和施工工艺的规范性，确保施工质量和安全，为水电工程的顺利进行打下坚实基础。
同时，施工方也应不断学习和总结施工经验，加强与施工队伍之间的沟通，持续提升水电施工的技术水平和质量管理水平。
引言概述水电施工技术交底是指在水电安装施工前，由施工单位向施工人员进行相关技术指导和交底的过程。
水电安装全套技术交底
水电安装全套技术交底水电安装是建筑工程中至关重要的一环，直接关系到建筑物的使用功能和安全性。
为了确保水电安装工程的质量和顺利进行，以下将对水电安装的全套技术进行详细的交底。
一、施工准备（一）技术准备1、熟悉施工图纸，理解设计意图，对图纸中存在的问题及时与设计单位沟通解决。
2、编制施工方案，明确施工工艺、施工流程和质量标准。
3、进行技术交底，向施工人员详细讲解施工要点和质量要求。
（二）材料准备1、根据施工图纸和施工方案，计算所需材料的种类和数量，并制定采购计划。
2、采购的材料应符合国家标准和设计要求，具备质量合格证明文件。
3、对进场的材料进行检验，检查其规格、型号、质量是否符合要求，不合格的材料严禁使用。
（三）工具准备1、准备好施工所需的各种工具，如电钻、电焊机、切割机、试压泵等。
2、对工具进行检查和维护，确保其性能良好，能够正常使用。
（四）作业条件准备1、主体结构施工完成，并且通过验收。
2、预留孔洞、预埋件的位置和尺寸符合设计要求。
3、施工现场具备通水、通电条件。
二、电气安装（一）电线管敷设1、电线管应选用符合国家标准的产品，其材质、规格应符合设计要求。
2、电线管的敷设应遵循横平竖直的原则，固定牢固，间距均匀。
3、电线管的弯曲半径不应小于管外径的 6 倍，当弯曲处有折皱、凹陷和裂缝时，应重新弯制。
4、电线管的连接应采用套管连接或螺纹连接，连接处应密封牢固，防止漏水、漏电。
（二）线槽安装1、线槽应平整、无扭曲变形，内壁应光滑、无毛刺。
2、线槽的安装应牢固，间距均匀，其连接处应紧密平整。
3、线槽的出线口应位置准确、光滑无毛刺。
（三）电线敷设1、电线应选用符合国家标准的产品，其规格、型号应符合设计要求。
2、电线敷设前应进行绝缘测试，合格后方可敷设。
3、电线在管内、线槽内不应有接头，其接头应在接线盒内进行。
4、不同回路、不同电压等级的电线不应穿在同一管内或同一线槽内。
（四）配电箱安装1、配电箱应安装在干燥、通风良好的场所，其位置应便于操作和维护。
(完整版)水电安装工程技术交底
水电安装工程技术交底（1）预理工程：本工程水、电工程的预理，随主体工程同时进行并贯穿于主体施工全过程，预埋工程是安装工程最关键性的前期工作，故安装人员必须充分地熟悉图纸，对整个工程预埋部位心中有数，与土建工程密切配合，确保预埋位置、几何尺寸、数量准确无误，安装牢固可靠，严禁事后凿墙打洞，影响工程结构。
楼面上预埋洞孔时，与楼面钢筋绑扎同步，若孔洞尺寸大于钢筋网格尺寸而影响到钢筋结构时，按设计要求采取措施在洞口设加强筋。
对小孔洞和穿墙洞要按图纸施工技术要求预埋好套管，套管在楼面上时，高出面层5㎝，墙面上套管长度两端与粉刷后墙面齐平。
穿线管预埋：密切配合土建施工，在梁、柱和楼面上线管预埋与钢筋绑扎同步。
在楼面上预埋时，先分清板下的照明和板上的插座走向，复杂部位要单独画出配管草图。
楼面套管和各种接线盒安装好后，方可绑扎楼面罩筋。
填充墙内管线与砌体工程同步埋设，钢管的连接采用套管焊接，长度应符合要求，焊接严密，无渗漏。
各种开关箱、插座、接线盒预埋时严格控制好标高，安装时先打平水，埋设时深度与粉灰面基层平齐，防止影响美观。
（2）给排水管道安装工程：管道安装采用就地加工安装，管道安装时管位的确定。
先了解和确定干管的标高、位置、坡度、管径等，正确地按图纸（或标准图）要求几何尺寸制作并埋好支架或挖好地沟。
待支架牢固后，就可以安装。
立管要求用线附吊挂在立管的位置上，用“粉囊”（灰线包）在墙面上弹出垂直线，依次埋好立管卡。
镀锌管套丝尽量采用机械套丝，套丝机一般以低速度进行工作，防止管端变形。
套丝时，严禁用锤击的方法旋紧或放松背面挡脚、进刀手把或活动标盘。
长管子套丝时，管后端一定要垫平。
套丝的次数：DN25以上管子要分两次进行，切不可一次套成，以免损坏板牙或产生“硌牙”。
在套丝过程中要经常加润滑油和冷却。
手工套丝DN32以上的管子应分两至三次套成，螺纹应加工成锥形，以使螺纹连接紧密，要求套丝过程中松开板牙的松紧程度适中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电安装施工技术交底
施工质量符合现行国家规范，建筑给排水施工质量验收规范GB50242-2002 ，建筑电气工程
施工验收规范GB50303-2002，严格执行国家的强制性标准，材料设备的采购使用，必须具
有质量合格证明文件。
规格型号及性能检测报告应符合国家技术标准或设计要求，进场时要
应检查验收，并给经监理工程师检查确认，实行生产许可证和安全许可证的产品，必须有许
可证的编号和安全许可证的标志。
排水管和电工套管等生产企业必须取得上海建设工程材
料备案证明，电线电缆低压成套开关设备等产品必须强制性3C 认证，材料的产品质量证明
书应是原件，复印件必须买受人名称供应数量、原件保存的单位，有供货单位盖章，责任人
签名，送货的时间联系方式。
做好《建设工程材料采购验收使用台账》纪录。
禁止无生产许
可证的材料及不合格伪劣产品进场。
（一）联合接地体的施工：
利用基础主筋不小于Ф25的钢筋，根据各单体基础接地平面图表示的位置作对角焊接成一
体，遇到对焊处、绑扎处、柱内主筋引上处需用ф12的元钢进行挎接焊接。
要求双面焊且
不小于钢筋直径的 6 倍。
在各单元楼梯间总熔丝箱位置的局线处，在基础主筋上引出4х40的镀锌扁铁，至底层的总熔丝箱，扁铁进箱后分别开孔作N 线PE 线接点，同时在该扁铁离地
面50CM 处焊出同规格的扁铁至总等电位箱与此连接。
总等电位箱离地50CM 。
在电信箱、
对讲设备箱布置的局线上分别引出4х40镀锌扁铁至底层设备箱作等电位用，在各卫生间处
的局线旁利用柱内不小于 2 根ф16钢筋与基础连接引至各层卫生间楼层高度30CM 处，用4 х25镀锌扁铁与局部等电位连接，利用柱内不小于 2 根ф16钢筋与基础连接后引出屋面，与屋面避雷带焊接，引出屋面时应靠近外天沟处，同时在各柱内离室外地坪50CM 处，在 2
根引出的主筋上焊一块4MM 厚的铁板，安装避雷测试卡，暗装在86 型盒内。
测试卡上开ф10 孔作检测用，另在柱内钢筋引至各层时要求用色调明显的油漆做好标记，作检查或记号
标志。
屋面上突出屋顶或避雷带不能保护的范围内，要求安装避雷带。
避雷带水平高度为 1 5CM ，与立面平行为2CM，支架安装在转角处为30CM ，直线段为1M，在瓦屋面上作专
用支架，支架抱在瓦片上。
避雷带搭接的倍数为宽度的 2 倍，要求四面焊接，在焊接处作防
腐处理，刷 2 遍防锈漆，一道银粉漆。
（二）电气配管：
埋地强弱电进户管的预埋：根据各单元楼梯型号，参照强弱电布置的调整图，各种保护管为SC 热镀锌厚壁钢管，埋地进单元底层各箱，埋设深度为室外地坪-0.6M 。
根据施工规范要求，镀锌管不得热熔、焊接、热弯。
我们项目所用SC 进户管都在ф100以下，应用螺纹连接，
弯曲半径不小于管子外径的10D ，要求在管子接口处进行挎接，并在未回填土的情况下，
架空的必须做支墩，建议在砌砖墙基础的同时进行预埋。
为避免管道的多次转弯，接口处必须用填料密封，防止管内进水。
室外伸出距离见调整图所表示的尺寸。
进户管进楼梯的垂直
高度见各型号楼梯间的箱盒布置图。
强电保护箱进底层总熔丝箱时考虑好电表箱的安装宽
度。
楼层保护管的预埋：根据各单元楼梯型号参照强弱电布置的调整图从底层第一个箱子以上开
始，各种导线保护管所用材料全部为阻燃型PC 管，其中强电楼层管为PC 70，电信管为 4 根PC40，智能化为 3 根PC32。
电视总管为 2 根PC 50，其中一层过渡箱到三层可寻址箱的
PC50 管为 3 支，3 层的可寻址箱同时作为三层的过渡箱使用，5——6 层电视过渡箱合用一个。
楼层至各室内管子的预埋：强电从过渡箱至电表箱的管子规格为PC40。
电表箱至各住户终
端箱PC32。
电视、电信楼层过渡箱至家庭信息的管子规格为PC25。
智能化进户至紧急按钮、对讲机的管子规格为PC25。
考虑到地层架空板上敷设的保护层特殊情况，建设底层的强弱
进户管子预埋在一层顶板中引下。
室内管子的预埋：底层的各种进用户终端的管子，需要在架空板走的管子一律在架空板安装
之前在回填土上部敷没，接口处必须有加固措施。
在其它楼层现浇板的管子敷没中，应在底层钢筋帮扎后进行配管，各种管子不得在同一位置
有2 根以上交叉，也不能靠近砖墙根部，应离开10CM 以上，水平管的平行距离不小于 2.5 CM。
砼内的管子接口需加固处理，在板处引入各箱盒的引入管应穿入圈梁主钢筋内引至相
应的正确位置，必须垂直进箱盒。
砖墙内的管路敷设：确定好箱盒的位置，弹好垂直线，用切割机割槽，割除的宽度不大于管
子外径的15mm，槽深不小于管子外径的15mm，平行管之间距离不小于15mm，管子外侧
的保护厚度应不小于20mm，开关在门口的位置距门边20cm 中，部分房号的门开启方向与
建筑图不符，开关位置不能装在门的背后，另主卧室的厕所开关装于卧室门内。
接好箱盒管
后将墙面湿润，用不小于M10 的水泥沙浆进行填充抹面，抹面的保护层应凹进墙面0.3cm，砖墙上禁止开横槽。
（三）配电箱.开关盒.插座的安装：
各房号的楼层箱盒的安装，要求按图纸尺寸在土建施工时留好预留洞大于300cm 的宽度，
箱盒洞口要求上部设置过梁，过梁厚度按结构设计要求做，有管线进出的必须在过梁上留好进出管预留洞。
禁止在墙面上随便开洞。
以管子进箱的位置，在箱盒上机械开孔，严禁用气割等方法，箱盒的安装高度，公用部位见
附图，室内住户配电箱高度离地 2.0M ，家庭信息箱为50cm ，顶部灯头盒在模板支好后根
据灯头位置弹好对角线，进行预埋，各种开关、插座的安装高度国家图纸及施工规范要求，
先弹好水平控制线，安装高度误差不大于5mm ，垂直度不应大 1.5 ‰，双盒的位置间隙不大
于2mm，强弱电插座的安装距离为盒与盒之间净距20cm，箱盒用1：2 水泥砂浆进行坞嵌，
并粉刷成45 倒角，箱盒与粉刷后的墙面相平。
（四）导线的敷设
供电所各单元进户线为YJV4х50mm2，接在总熔丝箱上桩，总熔丝箱由甲方提供，规格为
长580、宽500 深140。
楼层总线为BV4х95mm2+E50mm2。
其中N 线及PE 线分别接在由
基础引出的4х40的镀锌扁铁上，同时与总熔丝箱作好接地，接地线不能串连，在过渡箱内
采用95х25和50х16的导线分流器，分支后进电表箱。
由电表箱至住户配电箱的导线参见各
房号施工图，从住户箱引出的开关、插座线统一为 2.5m ㎡。
电表箱住户进线位置：面对电表箱，左边为01 室右边为02 室。
开关断开相线，单相 2 孔的插座，面对插座，右孔或上孔与相线连接，左孔或下孔与零线连接。
单相 3 孔插座，面对插
座右孔与相线连接，左孔与零线连接，接地线在插座内不得串连。
本小区应用的开关、插座为同一系列产品（由甲方定样）。
开关的通电位置一致，操作灵活，暗装的开关面板紧贴墙面，四周无间隙，安装牢固，表面光滑整洁，无裂痕、划伤，装饰齐
条（电视插座有广电安装）。
同一建筑物的导线绝缘颜色选择一致，保护线为黄绿相间线，
A 相为黄色
B 相为绿色，
C 相为红色，零线为蓝色。
进住户内的导线应于楼层总线的颜色
一致，多股线必须搪锡，10 平方以上多股线应用接线端子连接，严禁用开口的接线端子，
同一接线端子上的导线连接不多于 2 跟，防松垫圈零件齐全，管子内严禁导线接头，导线的线径必须符合标准。
灯头、开关、插座盒内的接头应用专用阻燃型压接帽，进入住户箱及电表箱的回路进行分别绑扎并标上回路名称及室号。
所有预埋的通讯电视管子内穿好铁丝，整个安装工程完成后每个灯头装上40W 灯泡，做好全负荷通电试验。
