第14章白盒测试技术

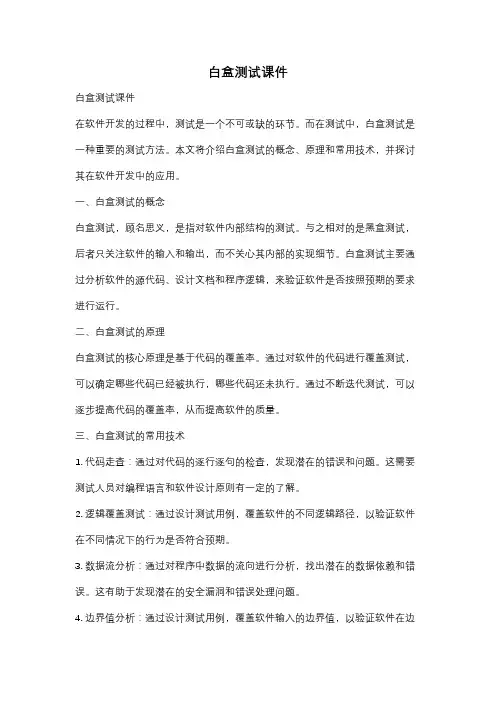

白盒测试课件
白盒测试课件白盒测试课件在软件开发的过程中，测试是一个不可或缺的环节。
而在测试中，白盒测试是一种重要的测试方法。
本文将介绍白盒测试的概念、原理和常用技术，并探讨其在软件开发中的应用。
一、白盒测试的概念白盒测试，顾名思义，是指对软件内部结构的测试。
与之相对的是黑盒测试，后者只关注软件的输入和输出，而不关心其内部的实现细节。
白盒测试主要通过分析软件的源代码、设计文档和程序逻辑，来验证软件是否按照预期的要求进行运行。
二、白盒测试的原理白盒测试的核心原理是基于代码的覆盖率。
通过对软件的代码进行覆盖测试，可以确定哪些代码已经被执行，哪些代码还未执行。
通过不断迭代测试，可以逐步提高代码的覆盖率，从而提高软件的质量。
三、白盒测试的常用技术1. 代码走查：通过对代码的逐行逐句的检查，发现潜在的错误和问题。
这需要测试人员对编程语言和软件设计原则有一定的了解。
2. 逻辑覆盖测试：通过设计测试用例，覆盖软件的不同逻辑路径，以验证软件在不同情况下的行为是否符合预期。
3. 数据流分析：通过对程序中数据的流向进行分析，找出潜在的数据依赖和错误。
这有助于发现潜在的安全漏洞和错误处理问题。
4. 边界值分析：通过设计测试用例，覆盖软件输入的边界值，以验证软件在边界情况下的行为是否正确。
5. 条件覆盖测试：通过设计测试用例，覆盖软件中的不同条件判断，以验证软件在不同条件下的行为是否正确。
四、白盒测试在软件开发中的应用白盒测试在软件开发中有着广泛的应用。
首先，白盒测试可以帮助开发人员发现代码中的错误和问题，从而及早修复。
这有助于提高软件的质量和稳定性。
其次，白盒测试可以帮助开发人员优化代码的性能和效率。
通过分析代码的执行路径和数据流，可以找出潜在的性能瓶颈和优化点，从而提高软件的运行速度和响应能力。
此外，白盒测试还可以帮助开发人员发现潜在的安全漏洞和错误处理问题。
通过分析代码的数据流和条件判断，可以找出潜在的安全风险和错误处理不当的情况，从而加强软件的安全性和稳定性。
白盒测试的常见技术和方法
白盒测试的常见技术和方法白盒测试是软件测试中的一种常见测试方法，它通过了解被测试软件的内部结构和工作原理，对软件进行全面的、深入的测试。
白盒测试对软件的逻辑流程、代码覆盖率、错误路径等方面进行测试，以发现潜在的缺陷和错误。
本文将介绍一些常见的白盒测试技术和方法。
一、基本路径测试基本路径测试是白盒测试中的一种常用技术，它通过分析被测试软件的控制流图，找出所有可能的路径，并选择其中的一部分进行测试。
基本路径测试的目标是覆盖软件中的所有基本路径，以便发现潜在的错误和缺陷。
为了进行基本路径测试，测试人员需要分析软件的源代码和控制流图，并使用测试用例覆盖所有的基本路径。
二、边界值测试边界值测试是白盒测试中的另一种常见技术，它通过选择测试用例的边界值进行测试，以检测软件在边界情况下的行为。
边界值测试的目标是发现由于边界情况而引起的错误和缺陷。
例如，如果一个输入字段要求输入1到100之间的整数，那么边界值测试就要测试输入1、100、0和101等边界值情况。
三、语句覆盖测试语句覆盖测试是白盒测试中的一种常见方法，它通过选择测试用例以覆盖软件中的每个语句，以确保每个语句都被执行到。
语句覆盖测试的目标是发现由于未执行到的语句而引起的错误和缺陷。
为了进行语句覆盖测试，测试人员需要分析软件的控制流图，并选择测试用例以覆盖所有的语句。
四、函数覆盖测试函数覆盖测试是白盒测试中的一种常见方法，它通过选择测试用例以覆盖软件中的每个函数，以确保每个函数都被调用到。
函数覆盖测试的目标是发现由于未调用到的函数而引起的错误和缺陷。
为了进行函数覆盖测试，测试人员需要分析软件的源代码，并选择测试用例以覆盖所有的函数。
五、路径覆盖测试路径覆盖测试是白盒测试中的一种常见技术，它通过选择测试用例以覆盖软件中的每个路径，以确保每个路径都被执行到。
路径覆盖测试的目标是发现由于未执行到的路径而引起的错误和缺陷。
为了进行路径覆盖测试，测试人员需要分析软件的控制流图，并选择测试用例以覆盖所有的路径。
白盒测试技术.pptx
5.条件组合覆盖……续2
测试用例 a=2,b=1,c=6
覆盖条 覆盖判断 件
覆盖
1
组合
T1, T2, M取Y分支，Q 1，
Y2 a>0 and b>0
T3, T4 取Y分支
5
a=2,b= -1,c= -2 T1, F2, M取N分支，Q 2，
T3, F4 取Y分支
假
F4
1 Y2
a>0 and b>0
3N Y4
a>1 or c>1
5N c=b+c
判断 M
c=c/a
c=c+1
判断 Q
3.条件覆盖……续2
测试用例
覆盖条 具体取值条件 件
1
T1, F2, a>0,b<=0,
Y2 a>0 and b>0
a=2,b=-1,c=-2 T3, F4 a>1,c<=1
F1, T2, a<=0,b>0, a=-1,b=2,c=3 F3, T4 a<=1,c>1
白盒测试
2021/7/18
本章主要内容
1静态测试技术 2白盒测试技术
为什么要进行静态白盒测试?
• 尽早发现软件缺陷 • 为黑盒测试员在接受软件进行测试时设
计和应用测试用例提供思路
静态测试技术
• 1.1 代码检查 • 1.2 静态结构分析 • 1.3 代码质量度量
1.1 代码检查
• 代码检查包括代码走查、代码审查等 • 正式审查涉及到4个基本要素: • 确定问题 • 遵守规则 • 准备 • 编写报告
白盒测试用例的设计技术和目的
白盒测试用例的设计技术和目的：
白盒测试也称结构测试或逻辑驱动测试，是一种测试用例设计方法，它从程序的控制结构导出测试用例。
白盒测试使用被测单元内部如何工作的信息，允许测试人员对程序内部逻辑结构及有关信息来设计和选择测试用例，对程序的逻辑路径进行测试。
基于一个应用代码的内部逻辑知识，测试是基于覆盖全部代码、分支、路径、条件。
白盒测试用例的设计技术包括：
1.逻辑驱动测试：这种方法基于程序的逻辑结构，通过设计测试用例来覆盖所有的逻辑路径和条件。
2.路径测试：这是白盒测试的一种具体技术，旨在覆盖程序中的所有独立路径。
白盒测试的目的包括：
1.发现软件中的错误、缺陷、安全漏洞和其他问题，以提高软件的质量和性能。
2.检查数据的内部结构，保证其有效的实现预定功能。
3.提高代码的可读性和可维护性。
白盒测试主要采用的技术有
白盒测试主要采用的技术有白盒测试是软件测试中的一种重要方法，旨在验证程序代码的内部结构、逻辑和性能。
白盒测试旨在检查程序代码是否按照设计要求执行，并覆盖所有代码路径。
白盒测试主要采用以下技术来确保软件系统的质量：静态代码分析静态代码分析是一种检查源代码是否符合编码标准、最佳实践和潜在错误的方法。
通过在代码编写阶段对代码进行检查，可以早期发现潜在的问题，避免它们转变为严重的缺陷。
静态代码分析工具可以帮助开发人员识别代码中的逻辑错误、漏洞和不良编程风格。
单元测试单元测试是针对软件中最小的可测试单元进行的测试。
这些单元可以是函数、方法或对象等。
单元测试旨在验证每个单元的功能是否按预期工作。
单元测试通常是自动化的，能够快速准确地检查代码中的问题。
代码覆盖率分析代码覆盖率分析是一种衡量测试覆盖范围的技术。
它有助于确定测试用例对代码的覆盖程度，以及哪些代码路径没有被覆盖到。
通过代码覆盖率分析，测试人员可以确保测试用例覆盖到所有的代码路径，提高测试的全面性和准确性。
数据流分析数据流分析是一种分析程序中数据流动的技术。
通过数据流分析，可以识别程序中的潜在错误、死代码和未初始化变量等问题。
数据流分析有助于提高代码的质量和可靠性，并减少潜在的安全风险。
符号执行符号执行是通过对代码路径进行符号推导来进行测试的一种方法。
符号执行可以帮助发现潜在的边界条件错误、程序崩溃和不一致性。
通过符号执行，可以发现程序中的逻辑错误和安全漏洞，提高软件系统的可靠性。
结语白盒测试是保证软件质量的关键步骤之一。
通过使用静态代码分析、单元测试、代码覆盖率分析、数据流分析和符号执行等技术，测试团队可以有效地发现并修复软件中的问题，提高软件系统的可靠性、安全性和性能。
只有综合运用多种技术手段，才能全面、深入地测试软件系统，确保其质量达到用户的期望和要求。
白盒测试技术与实践
白盒测试技术与实践白盒测试是软件测试中的一种核心测试方法，它通常被用于检验程序的内部结构、设计和实现。
本文将详细介绍白盒测试技术的原理和常用的实践方法。
一、白盒测试技术的原理白盒测试是一种基于内部知识和了解来测试软件的方法。
它通过对软件的内部结构进行分析，以评估软件在各种情况下的行为和性能。
白盒测试技术的原理包括以下几个方面：1. 分析代码覆盖率：白盒测试通过分析代码的执行路径来评估测试用例对程序代码的覆盖程度。
通过这种方式，测试人员可以确定测试用例是否覆盖了程序的各个分支和边界情况，以此来评估测试的完整性和有效性。
2. 数据流分析：白盒测试通过对程序中的数据流进行分析，以识别可能存在的错误和缺陷。
通过分析数据的路径和变化，测试人员可以发现潜在的空指针引用、未初始化的变量等问题。
3. 代码审查：白盒测试还包括对代码的审查，以发现潜在的设计和实现问题。
通过审查代码，测试人员可以评估代码的质量和可维护性，并提出改进建议。
二、白盒测试的实践方法白盒测试的实践方法包括以下几个步骤：1. 制定测试计划：在进行白盒测试之前，首先需要制定测试计划。
测试计划应该包括测试的范围、目标和策略等内容。
同时，还需要确定测试环境和所需资源。
2. 选择测试用例：选择合适的测试用例对软件进行测试。
测试用例应该能够覆盖程序的各个分支和边界情况，并且能够发现潜在的错误和缺陷。
3. 进行代码分析：对软件的代码进行分析，以评估测试用例对程序的覆盖程度。
通过分析代码的执行路径，可以判断测试用例是否覆盖了程序的各个分支和边界情况。
4. 进行数据流分析：对软件的数据流进行分析，以发现潜在的错误和缺陷。
通过分析数据的路径和变化，可以发现可能存在的问题。
5. 进行代码审查：对软件的代码进行审查，以评估代码的质量和可维护性。
通过审查代码，可以发现潜在的设计和实现问题，并提出改进建议。
6. 执行测试用例：执行选择好的测试用例，以评估软件在各种情况下的行为和性能。
白盒测试主要采用的技术是
白盒测试主要采用的技术是白盒测试是软件测试中的一种重要方式，它通过检查程序内部的代码结构和逻辑来评估软件的质量。
与黑盒测试侧重于功能是否符合需求不同，白盒测试主要关注代码覆盖率、逻辑覆盖、路径覆盖等技术。
下面将介绍白盒测试主要采用的技术：1. 代码覆盖率技术代码覆盖率是白盒测试中常用的一种技术，它用于评估测试代码是否覆盖了软件中的所有代码。
在代码覆盖率技术中常用的方法有语句覆盖、分支覆盖、条件覆盖、路径覆盖等。
通过分析代码覆盖率可以帮助测试人员确定测试用例的质量和完整性。
2. 静态代码分析技术静态代码分析是指在不执行程序的情况下通过对源代码进行分析，找出潜在的错误、安全漏洞或者代码质量问题。
静态代码分析可以帮助测试人员在早期发现问题并进行改进，提高软件的质量和可靠性。
3. 数据流分析技术数据流分析是白盒测试中用于检查程序中数据流向的技术。
通过分析变量的定义、赋值和使用等，可以帮助测试人员发现潜在的数据争用、数据依赖等问题，从而提高测试的覆盖率和深度。
4. 符号执行技术符号执行是一种在程序执行过程中不使用具体的输入数据，而是使用符号来代替数据进行执行路径分析的技术。
符号执行可以帮助测试人员发现程序中的逻辑错误、误用变量等问题，提高测试的全面性和精度。
结语综上所述，白盒测试主要采用的技术包括代码覆盖率技术、静态代码分析技术、数据流分析技术、符号执行技术等。
这些技术在白盒测试中起着至关重要的作用，能够帮助测试人员发现潜在的问题，并提升软件的质量和可靠性。
在进行白盒测试时，测试人员可以结合不同的技术手段，提高测试效率和质量，确保软件的稳定性和安全性。
白盒测试技术(基本路径测试法)
控制流图的组成： 1. 节点：以标有编号的圆圈表示。可代表一个或多个语句、一
个处理框序列和一个条件判定框(假设不包含复合条件)。包 含条件的节点被称为判断节点，分支的汇聚处应该有一个汇 点。， 2. 控制流线或弧：以箭头表示，又称为边。 3. 边和结点圈定的区域叫做区域，当对区域计数时，图形外的 区域也应记为一个区域。
之
1
▪ 1.白盒测试技术概念以及方
法
▪ 2.基本路径测试法
重点
▪ 步骤
▪ 实现
黑盒
X=2
?
y=4
白盒
X=2 y=2x
y=4
白盒测试以源代码为基本对象，是对软件的过 程性细节做细致的检查，允许测试人员利用程序内 部的逻辑结构及有关信息，设计或选择测试用例， 对程序所有逻辑路径进行测试，通过在不同点检查 程序状态，确定实际状态是否与预期的状态一致。
2.计算环路复杂度，又称为圈复杂度
❖ 案例分析
3.列出程序中形成的基本路径集合
路径1：4-14 路径2：4-6-7-14 路径3：4-6-8-10-13-414 路径4：4-6-8-11-13-414
❖ 案例分析
4.推导出可以确保集合中每条独立路径都被执行的 测试用例。
2
1
4
3
分析控制流图：
1. 节点数： 9 2. 判断节点数： 3 3. 边数： 11 4. 区域数： 4
程 序 流 程
控 制 流 图
图
程序的环路复杂性给出了程序基本路径集中的 独立路径条数，这是确保程序中每个可执行语句至 少执行一次所必需的测试用例数目的上界。
程序环路复杂性计算方法（三种）：
(1)流图中区域的数量对应于环形复杂度; 4. (2)给定流图G的环形复杂度V(G),定义 为V(G)=E-N+2, E是流图中边的数量， N是流图中节点的数量。 V(G)=11-9+ 2. (3) V(G)=P+1, P是流图G中的判定节 点数。 V(G)=3+1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以下不属于软件编码规范评测内容的是（）。
A. 源程序文档化
B.数据说明方法
C. 语句结构
D. 算法逻辑
一个程序的控制流图中有 5 个节点、 9 条边，在测试用例数最少的情况下，确保程序中每个可执行语句至少执行一次所需测试用例数的上限是（）。
A. 2
B. 4
C.6
D.8
对于逻辑表达式(((a>0)&&(b>0))||c<5)，需要（）个测试用例才能完成条件组合覆盖。
A. 2
B. 4
C.8
D.16
对于逻辑表达式(((a>0)&&(b>0))||c<5)，需要（）个测试用例才能完成条件组合覆盖。
A. 2
B. 4
C.8
D.16
对于逻辑表达式( (b1&b2)||in)，需要（）个测试用例才能完成条件组合覆盖。
A.2
B.4
C.8
D.16
以下关于白盒测试的叙述中，不正确的是（）。
A.满足判定覆盖一定满足语句覆盖
B.满足条件覆盖一定满足判定覆盖
C.满足判定条件覆盖一定满足条件覆盖
D.满足条件组合覆盖一定满足判定条件覆盖
对于逻辑表达式((a||(b&c))||(c&&d))，需要（）个测试用例才能完成条件组合覆盖。
A.4
B.8
C.16
D.32
以下属于静态测试方法的是（）。
A.代码审查
B.判定覆盖
C.路径覆盖
D.语句覆盖
以下几种白盒覆盖测试中，覆盖准则最强的是( ) 。
A.语句覆盖
B.判定覆盖
C.条件覆盖
D.条件组合覆盖
对于逻辑表达式((a||b)||(c&&d))，需要( ) 个测试用例才能完成条件组合覆盖。
A.2
B.4
C.8
D.16
以下属于动态测试方法的是 ( ) 。
A.代码审查
B.静态结构测试
C.路径覆盖
D.技术评审
白盒测试不能发现（）。
A.代码路径中的错误
B.死循环
C.逻辑错误
D.功能错误
对于逻辑表达式（（a&&b）||c），需要（）个测试用例才能完成条件组合覆盖。
A.2
B.4
C.8
D.16
以下属于静态测试方法的是（）。
A.分支覆盖率分析
B.复杂度分析
C.系统压力测试
D.路径覆盖分析
对于逻辑表达式（a&&（b|c）），需要（）个测试用例才能完成条件组合覆盖
A.2
B.4
C.6
D.8
逻辑覆盖标准包括（）。
①判定覆盖②语句覆盖③条件判定覆盖④修正条件判定覆盖
A.①③
B.①②③
C.①②④
D.①②③④
以下关于白盒测试的叙述中，不正确的是（）。
A.白盒测试仅与程序的内部结构有关，完全可以不考虑程序的功能要求
B.逻辑覆盖法是一种常用的白盒测试方法
C.程序中存在很多判定和条件，不可能实现100%的条件覆盖
D.测试基于代码，无法确定设计正确与否
对于逻辑表达式((a&b)||c)，需要（）个测试用例才能完成条件组合覆盖。
A.2
B.3
C.4
D.5
逻辑覆盖法不包括（）。
A.分支覆盖
B.语句覆盖
C.需求覆盖
D.修正条件判定覆盖
白盒测试也称结构测试或逻辑驱动测试，典型的白盒测试方法包括静态测试和动态测试。
其中，静态测试除了静态结构分析法、静态质量度量法外，还有（）。
A.代码检查法
B.逻辑覆盖法
C.基本路径测试法
D.结构覆盖法
计算以下控制流程图的环路复杂性V(G)，正确答案是（）。
A.V(G)=2
B.V(G)=4
C.V(G)=9
D.V(G)=11
假设A、B为布尔变量，对于逻辑表达式（ A && B || C ），需要（）个测试用例才能完成判定覆盖(DC)。
A.2
B.3
C.4
D.5
假设在程序控制流图中，有14条边，10个节点，则控制流程图的环路复杂性V(G)等于是（）。
A.12
B.8
C.6
D.4
针对以下C语言程序段，假设sta[10]= -1，对于x的取值，需要（）个测试用例能够满足分支覆盖的要求。
int MathMine( int x )
{
int m = 0;
int i;
for( i = x-1; i <= x + 1; i++ )
{
if ( i < 0 ) continue;
if ( i >31 ) break;
if ( sta[i] == -1 ) m++;
}
return m;
}
A.3
B.4
C.5
D.6。
