环网柜及电缆分支箱施工方法
环网柜施工方法.
（1）环网柜施工方法1）施工工序放线定位→基坑开挖→垫层施工→底板模板施工→底板浇筑→墙板模板施工→墙板混凝土浇筑→模板拆除→抹灰→现场清理→环网柜安装→检验调试→送电2）施工方法1在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。
2在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。
开挖时要注意下列几点：操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹 时发生互相伤害事故。
开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。
在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。
3在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。
4在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。
5在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。
6墙板混凝土施工方法略同于底板混凝土施工。
7墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除并将浇筑时的流淌和残渣清理干净。
8按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。
9施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
3）安装安装开关柜的地面基础施工应符合“电力建设施工及验收技术规范”中的柜与槽钢连接的规定。
环网柜的基础槽钢应高于基础1~3mm。
环网柜、电缆分支箱、开关柜、端子箱、低压封闭母线安装工艺
环网柜、电缆分支箱、开关柜、端子箱、低压封闭母线安装工艺目录一、环网柜 (3)1.1施工前现场检查 (3)1.2环网单元安装 (4)二、电缆分支箱 (6)2.1施工前现场检查 (6)2.2 电缆分支箱安装 (6)三、开关柜 (7)3.1施工前现场检查 (7)3.2开关柜安装 (8)3.3开关柜检修 (11)四、屏柜（端子箱） (12)4.1施工前现场检查 (12)4.2屏柜（端子箱）安装 (12)五、低压封闭母线 (13)5.1支架制作和安装 (13)5.2低压封闭母线安装 (14)一、环网柜1.1施工前现场检查（1）包装及密封良好。
（2）开箱检查环网单元型号、规格符合设计图纸要求。
（3）产品的技术文件齐全。
（4）外观应无机械损伤、变形和局部脱落，设备标志、附件、备件齐全。
（5）气室气压应在允许范围内（气压检测装置显示正常）。
（6）基础预埋件及预留孔洞应符合设计要求，预埋件应牢固。
设备安装用的紧固件，应采用防腐处理，并宜采用标准件。
（7）满足GB 7251（2013-2020新规）相关要求。
a：活动部件动作灵活、可靠，传动装置动作正确，现场试操作3 次。
b：室内基础槽钢水平误差＜1mm/m，全长水平误差＜5mm；柜体槽钢不直度误差＜1mm/m，全长不直度误差＜5mm，位置误差及不平行度＜5mm。
c：部分寒冷地区的室外环网单元电缆井深度应大于1500mm，保证开挖至冻土层以下。
d：当环网柜安装在潮气较重，易起凝露的地区时，环网柜宜具备防凝露、通风等装置，并且环网柜基础应加装通风口。
e：环网柜安装有关的构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时，尚应满足其要求。
1.2环网单元安装（1）应采用专用吊具底部起吊。
（ 2 ）柜体应满足垂直度＜1.5mm/m；相邻两柜顶部水平误差＜2mm，成列柜顶部＜5mm；相邻两柜边盘面误差＜1mm，成列柜面小于5mm，柜间接缝＜1.5mm。
环网柜施工方法.
环网柜施工方法摘要：环网柜是电力系统中常用的电气设备，它用于对中压电力进行分支、分配、终端供电和保护。
本文将介绍环网柜的施工方法，包括前期准备工作、基础施工、设备安装和接线调试等环节，以帮助施工人员正确高效地完成环网柜的安装工作。
一、前期准备工作1. 施工准备：施工前要做好施工计划和施工方案，确定施工人员、工地设备和所需材料，并保证施工现场的清洁和整齐。
2. 安全措施：施工现场要设置安全标志牌，并做好安全防护工作。
施工人员要戴好安全帽、短袖工作服、耐酸碱手套等，并遵守工地安全操作规程。
3. 环境检查：施工前要对环境进行检查，确保没有水源渗漏、线缆破损等情况，以保证施工的顺利进行。
二、基础施工1. 测量标定：根据设计图纸，在施工现场确定环网柜的位置，并进行测量标定，确保环网柜的安装位置准确无误。
2. 基础处理：清理施工区域，保证基础平整、干燥，施工前要进行合理的基础处理，如加固基础、填充松土等，以保证环网柜的稳定性和安全性。
3. 基础浇筑：按照设计要求进行基础浇筑，选择适合的混凝土和配比，并确保浇筑质量符合标准要求。
三、设备安装1. 线缆引入：根据设计要求，将进入环网柜的电力线缆穿过基础，并做好密封处理，确保线缆的安全性和防水性。
2. 柜体安装：将环网柜的主体柜体按照设计图纸进行组装，并进行固定，安装时要注意柜门的方向和柜体的平整度。
3. 配电设备安装：根据设计要求将变压器、断路器、熔断器等配电设备按照正确的位置进行安装，并做好连接和固定。
四、接线调试1. 电力接线：根据设计要求，将环网柜内的电力线缆进行接线，确保接线准确无误，并做好标识和整理。
2. 调试测试：完成接线后，进行环网柜的调试测试工作，包括电流、电压等各项参数的测试和校准，以确保环网柜的正常运行。
3. 安全检查：完成调试后，进行安全检查，包括线路的绝缘性、接触器的动作可靠性等，确保环网柜的安全可靠性。
结论：环网柜的施工方法是确保环网柜安装质量的重要环节。
环网柜及电缆分支箱施工方法--完整版
环网柜及电缆分支箱基础施工方法一、环网柜基础的施工方法：1.施工工序：1放线定位——○2基坑开挖——○3垫层施工——○4底板模板施工——○5底○板浇筑——○6墙板模板施工——○7墙板混凝土浇筑——○7模板拆除——○8抹灰——○9现场清理2.施工方法：1）在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。
2）在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。
开挖时要注意下列几点：a、操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹时发生互相伤害事故。
b、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。
c、在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。
3）在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。
4）在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。
5）在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。
6）墙板混凝土施工方法略同于底板混凝土施工。
7）墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除，并将浇筑时的流淌和残渣清理干净。
8）按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。
9）施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
二、分支箱基础的施工方法：1、施工工序：1放线定位——○2基坑开挖——○3垫层施工——○4墙体砌筑——○5压顶圈○xx模板施工——○6圈梁浇筑——○7抹灰——○8现场清理2、施工方法：1）~3）同环网柜基础施工；4）在垫层施工完成并达到一定强度后，用水将垫层表面的泥砂冲洗干净，略干后，用墨线在垫层上按图将墙体位置弹出，然后进行砌体砌筑作业，作业前应先用水湿润砖块，再行使用。

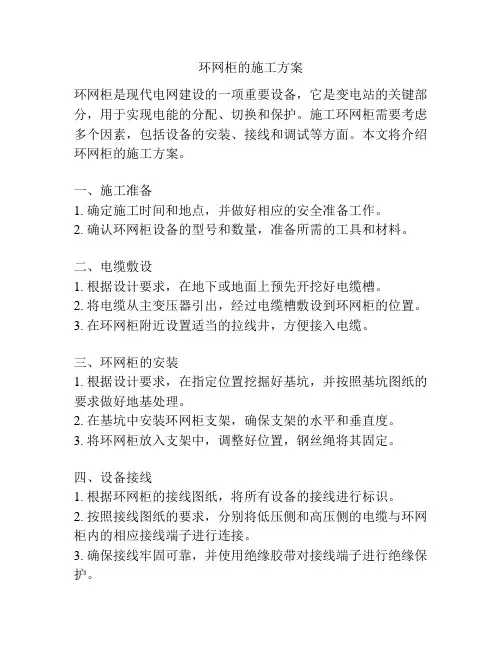

环网柜的施工方案
环网柜的施工方案环网柜是现代电网建设的一项重要设备，它是变电站的关键部分，用于实现电能的分配、切换和保护。
施工环网柜需要考虑多个因素，包括设备的安装、接线和调试等方面。
本文将介绍环网柜的施工方案。
一、施工准备1. 确定施工时间和地点，并做好相应的安全准备工作。
2. 确认环网柜设备的型号和数量，准备所需的工具和材料。
二、电缆敷设1. 根据设计要求，在地下或地面上预先开挖好电缆槽。
2. 将电缆从主变压器引出，经过电缆槽敷设到环网柜的位置。
3. 在环网柜附近设置适当的拉线井，方便接入电缆。
三、环网柜的安装1. 根据设计要求，在指定位置挖掘好基坑，并按照基坑图纸的要求做好地基处理。
2. 在基坑中安装环网柜支架，确保支架的水平和垂直度。
3. 将环网柜放入支架中，调整好位置，钢丝绳将其固定。
四、设备接线1. 根据环网柜的接线图纸，将所有设备的接线进行标识。
2. 按照接线图纸的要求，分别将低压侧和高压侧的电缆与环网柜内的相应接线端子进行连接。
3. 确保接线牢固可靠，并使用绝缘胶带对接线端子进行绝缘保护。
五、辅助设备安装1. 安装环网柜所需的辅助设备，包括电能计量装置、遥控装置和保护装置等。
2. 确保辅助设备的安装符合设计要求，连接正确无误。
六、调试和试验1. 对环网柜进行电气连接和接地的检查，确保安全可靠。
2. 对环网柜进行运行试验，包括合闸试验、分闸试验和保护试验等。
3. 完成试验后，对设备进行清洁、标识和记录。
七、施工总结1. 对施工过程进行总结，记录施工中遇到的问题和解决方法。
2. 检查环网柜施工的质量和安全，确保符合相关规范和标准。
本文简要介绍了环网柜的施工方案，包括施工准备、电缆敷设、环网柜的安装、设备接线、辅助设备安装、调试和试验等方面。
环网柜作为电网建设的重要设备，其施工需要严谨、细致和规范，以确保设备的质量和安全。
环网柜、电缆分支箱、开关柜、端子箱安装工艺
环网柜、电缆分支箱、开关柜、端子箱安装工艺施工前现场检查（1）包装及密封良好。
（2）开箱检查环网单元型号、规格符合设计图纸要求。
（3）产品的技术文件齐全。
（4）外观应无机械损伤、变形和局部脱落，设备标志、附件、备件齐全。
（5）气室气压应在允许范围内（气压检测装置显示正常）。
（6）基础预埋件及预留孔洞应符合设计要求，预埋件应牢固。
设备安装用的紧固件，应采用防腐处理，并宜采用标准件。
（7）满足GB 7251 相关要求。
a：活动部件动作灵活、可靠，传动装置动作正确，现场试操作3 次。
b：室内基础槽钢水平误差＜1mm/m，全长水平误差＜5mm；柜体槽钢不直度误差＜ 1mm/m，全长不直度误差＜5mm，位置误差及不平行度＜5mm。
c：部分寒冷地区的室外环网单元电缆井深度应大于1500mm，保证开挖至冻土层以下。
d：当环网柜安装在潮气较重，易起凝露的地区时，环网柜宜具备防凝露、通风等装置，并且环网柜基础应加装通风口。
e：环网柜安装有关的构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
当设备或设计有特殊要求时，尚应满足其要求。
环网单元安装（1）应采用专用吊具底部起吊。
（2 ）柜体应满足垂直度＜ 1.5mm/m；相邻两柜顶部水平误差＜2mm，成列柜顶部＜5mm；相邻两柜边盘面误差＜1mm，成列柜面小于5mm，柜间接缝＜1.5mm。
（3）平行排列的柜体安装应以联络母线桥两侧柜体为准，保证两面柜就位正确，其左右偏差＜2mm，其他柜依次安装。
（4）电缆接线端子压接时，线端子平面方向应与母线套管铜平面平行，确保接触良好。
（5）条件允许情况下，电缆各相线芯应尽量垂直对称。
（6）门内侧应标出主回路的线路图一次接线图，注明操作程序和注意事项，各类指示标识显示正常。
（7）门开启角度应大于90°，并设定位装置，门应有密封措施。
（8）已安装的故障指示器应安装紧固，防止滑动而造成脱落。
（9）环网柜各项调试内容应符合要求，仪器显示应正常。
环网柜及电线分支装置施工方法--完整版
环网柜及电线分支装置施工方法--完整版1. 简介该文档旨在介绍环网柜及电线分支装置的施工方法，以确保施工过程顺利进行，保证设备的安全运行。
2. 资料准备在进行施工之前，必须准备以下资料：- 环网柜及电线分支装置的设计图纸；- 所有所需的设备、材料及工具；- 施工方案及工期计划；- 相关安全手册和操作规范。
3. 施工步骤以下是环网柜及电线分支装置的施工步骤：步骤一：准备工作- 确保施工区域的安全，并进行必要的标识和防护措施；- 根据设计图纸确定环网柜及电线分支装置的位置，并进行标记。
步骤二：安装环网柜1. 将环网柜的底座放置在预定位置，并进行固定；2. 按照图纸要求，将环网柜的组件进行拼装，并连接电缆和接地线；3. 安装环网柜的门、锁和其他配件；4. 对环网柜进行必要的测试和检查，确保其正常运行。
步骤三：安装电线分支装置1. 根据设计要求，将电线分支装置的组件安装在环网柜内；2. 连接电缆和导线，确保连接牢固并符合要求；3. 进行接地线的连接和检测；4. 对电线分支装置进行必要的测试和检查，确保其正常工作。
步骤四：验收和测试1. 完成施工后，进行验收和测试；2. 检查环网柜及电线分支装置的安装质量，并确保符合相关标准和规范；3. 进行必要的测试和调试，确保设备的正常运行。
4. 安全注意事项在施工过程中，务必遵守以下安全注意事项：- 遵守相关安全操作规程和操作手册；- 使用符合标准的设备、材料和工具；- 注意施工现场的安全，防止意外事故的发生；- 进行必要的防护措施，确保施工人员的安全。
5. 总结本文档介绍了环网柜及电线分支装置的施工方法，包括准备工作、安装环网柜、安装电线分支装置、验收和测试以及安全注意事项。
在进行施工时，务必遵循相关标准和规范，确保施工过程的安全和设备的正常运行。
环网柜施工方法
环网柜施工方法.环网柜施工方法一、介绍环网柜是一种用于电力系统中的配电设备，主要用于将高压电流转变为低压电流，将电能有效地分配给。
本将详细介绍环网柜的施工方法，包括施工准备、安装步骤、检测与调试等内容。
二、施工准备1. 确定施工地点：根据设计图纸和实际情况，确认环网柜的安装位置和排布，确保满足安全和使用要求。
2. 准备施工材料和工具：包括环网柜本体、安装支架、电缆、连接器、绝缘材料、螺栓等，确保材料齐全准备妥当。
3. 确定施工步骤和工序：根据施工计划和图纸，确定每一个施工步骤的顺序和相应的工序，确保施工按照标准进行。
三、安装步骤1. 设置基础：根据设计要求，对环网柜的安装基础进行设置，确保基础坚固可靠。
2. 安装支架：根据设计图纸，将环网柜的安装支架安装在基础上，确保支架平整并符合要求。
3. 安装环网柜本体：将环网柜本体放置在安装支架上，并根据图纸要求进行固定和连接。
4. 连接电缆与设备：按照设计要求，连接环网柜和其他相关设备的电缆，确保连接坚固可靠，并进行绝缘处理。
5. 安装配套设备与装置：根据设计要求，安装环网柜配套的开关、熔断器、避雷器等设备和装置，确保安装正确且操作正常。
四、检测与调试1. 检测接线和连接：进行电缆和设备的接线检测，确保接线正确并无故障。
2. 检测功能和性能：对环网柜的各项功能和性能进行检测，包括开关、保护装置、仪表等，确保各项功能正常。
3. 调试和调整：根据检测结果，对环网柜进行调试和调整，确保其在正常工作范围内运行稳定可靠。
扩展内容：附件：1. 设计图纸：包括环网柜的布置图、接线图等。
2. 施工计划：包括施工步骤、时间安排等。
3. 现场照片：记录环网柜施工过程中的关键节点和实际情况。
法律名词及注释：1. 安全规范：指参考国家或者地方相关法律法规中关于环网柜施工的安全要求。
2. 设计图纸：指环网柜施工前根据工程要求编制的相关图纸，包括布置图、接线图等。
3. 施工计划：指对环网柜施工过程进行全面安排和调度的计划，包括施工步骤、时间安排等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环网柜及电缆分支箱施
工方法
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
环网柜及电缆分支箱基础施工方法
一、环网柜基础的施工方法：
1.施工工序：
○1放线定位——○2基坑开挖——○3垫层施工——○4底板模板施工——○5底板浇筑——○6墙板模板施工——○7墙板混凝土浇筑——○7模板拆除——○8抹灰——○9现场清理
2.施工方法：
1）在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。
2）在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。
开挖时要注意下列几点：
a、操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹时发生
互相伤害事故。
b、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较
深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。
c、在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小
铲清除，以利于坑底的成型和保持坑底的强度。
3）在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。
4）在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。
5）在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。
6）墙板混凝土施工方法略同于底板混凝土施工。
7）墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除，并将浇筑时的流淌和残渣清理干净。
8）按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。
9）施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
二、分支箱基础的施工方法：
1、施工工序：
○1放线定位——○2基坑开挖——○3垫层施工——○4墙体砌筑——○5压顶圈梁模板施工——○6圈梁浇筑——○7抹灰——○8现场清理
2、施工方法：
1）~3）同环网柜基础施工；
4）在垫层施工完成并达到一定强度后，用水将垫层表面的泥砂冲洗干净，略干后，用墨线在垫层上按图将墙体位置弹出，然后进行砌体砌筑作业，作业前应先用水湿润砖块，再行使用。
5）~6）在墙体砌筑到图纸标高时，用砂浆将面层砖缝勾勒灌满，以防止圈梁施工时产生漏浆，进行圈梁的模板制作和安装工作，同时由钢筋工进行配筋，经检查
后，即可进行圈梁浇筑工作，施工方法同环网柜墙体混凝土施工。
此项作业完成后应对墙外侧的土方进行回填并进行夯实。
7）按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。
8）施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
