电动蝶阀远程自动化控制系统
电动蝶阀的工作原理
电动蝶阀的工作原理

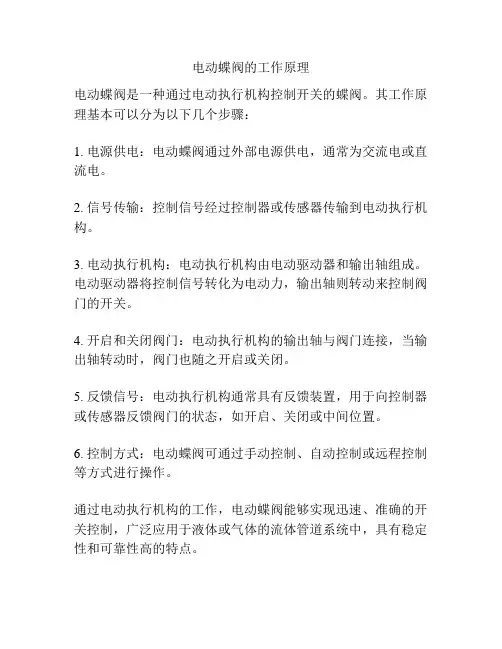

电动蝶阀是一种通过电动执行机构控制开关的蝶阀。
其工作原理基本可以分为以下几个步骤：
1. 电源供电：电动蝶阀通过外部电源供电，通常为交流电或直流电。
2. 信号传输：控制信号经过控制器或传感器传输到电动执行机构。
3. 电动执行机构：电动执行机构由电动驱动器和输出轴组成。
电动驱动器将控制信号转化为电动力，输出轴则转动来控制阀门的开关。
4. 开启和关闭阀门：电动执行机构的输出轴与阀门连接，当输出轴转动时，阀门也随之开启或关闭。
5. 反馈信号：电动执行机构通常具有反馈装置，用于向控制器或传感器反馈阀门的状态，如开启、关闭或中间位置。
6. 控制方式：电动蝶阀可通过手动控制、自动控制或远程控制等方式进行操作。
通过电动执行机构的工作，电动蝶阀能够实现迅速、准确的开关控制，广泛应用于液体或气体的流体管道系统中，具有稳定性和可靠性高的特点。
阀门远程控制系统的工作原理
阀门远程控制系统的工作原理今天为大家介绍一项国家发明授权专利——一种阀门远程控制系统。
该专利由北京卓越立雅科技有限公司申请，并于2017年10月27日获得授权公告。
内容说明本发明涉及阀门控制领域，特别是指一种阀门远程控制系统。
发明背景目前为各种管道提供在线监测、自动控制的阀门远程管理系统，即通过有线、无线信号传输到指定的管理平台上，通过管理平台的自动分析使其对管道实施24小时的在线监测及管理，降低因管道泄漏的安全隐患，加快因管道泄漏后快速关闭管道内的物体使其减少管道泄漏造成的人员伤亡及环境污染。
但是，现有的阀门远程控制系统存在安全性差、反应慢。
此外，在外界温度较低时，阀门远程控制系统不灵活的问题。
发明内容本发明提出一种阀门远程控制系统，解决了现有技术中阀门调节安全性差、反应慢的问题。
此外，还解决了阀门远程控制系统在外界温度较低时不灵活的问题。
本发明的技术方案是这样实现的：一种阀门远程控制系统，包括：阀门；用于阀门远程操作和状态监测的上位机，设置在阀门外；用于上位机控制的微控制系统，设置在阀门上，控制阀门的驱动机构，与所述上位机通信；用于所述上位机和微控制系统通信的电力载波通信模块，与所述上位机和微控制系统电连接；以及用于检测所述阀门状态的信号采集模块，与所述微控制系统电连接。
所述微控制系统接收到所述上位机发出的指令后，控制所述信号采集模块采集阀门的状态，且根据阀门的状态发出控制阀门驱动机构的指令。
优选的是，所述的阀门远程控制系统中，所述微控制系统包括：主控单元，与所述电力载波通信模块电连接；无线传输单元，与所述主控单元、电路检测单元电连接，与所述上位机通信；用于所述主控单元、电路检测单元、无线传输单元供电的电源单元；用于监测主控单元和电源单元的电路检测单元；以及用于确保所述主控单元、电路检测单元、无线传输单元持续稳定供电的备用电源单元，与所述电源单元电连接；所述电路检测单元监测所述电源单元，并将监测信息传输至所述主控单元，当所述监测信。
电动蝶阀参数

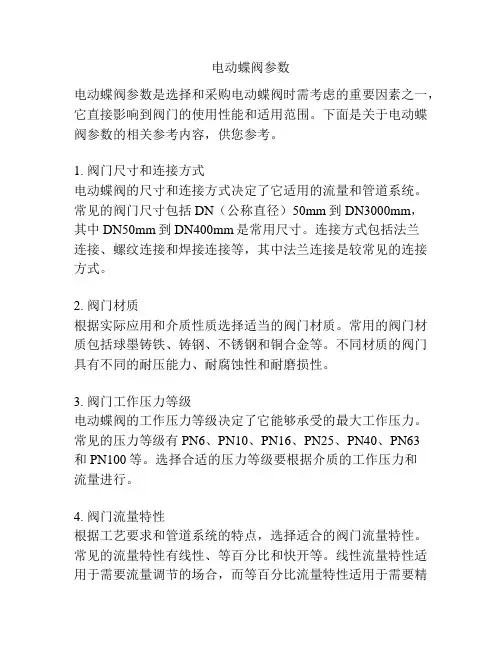

电动蝶阀参数电动蝶阀参数是选择和采购电动蝶阀时需考虑的重要因素之一，它直接影响到阀门的使用性能和适用范围。
下面是关于电动蝶阀参数的相关参考内容，供您参考。
1. 阀门尺寸和连接方式电动蝶阀的尺寸和连接方式决定了它适用的流量和管道系统。
常见的阀门尺寸包括DN（公称直径）50mm到DN3000mm，其中DN50mm到DN400mm是常用尺寸。
连接方式包括法兰连接、螺纹连接和焊接连接等，其中法兰连接是较常见的连接方式。
2. 阀门材质根据实际应用和介质性质选择适当的阀门材质。
常用的阀门材质包括球墨铸铁、铸钢、不锈钢和铜合金等。
不同材质的阀门具有不同的耐压能力、耐腐蚀性和耐磨损性。
3. 阀门工作压力等级电动蝶阀的工作压力等级决定了它能够承受的最大工作压力。
常见的压力等级有PN6、PN10、PN16、PN25、PN40、PN63和PN100等。
选择合适的压力等级要根据介质的工作压力和流量进行。
4. 阀门流量特性根据工艺要求和管道系统的特点，选择适合的阀门流量特性。
常见的流量特性有线性、等百分比和快开等。
线性流量特性适用于需要流量调节的场合，而等百分比流量特性适用于需要精确调节的场合。
5. 阀门密封性能电动蝶阀的密封性能直接关系到管道系统的安全和运行效率。
常见的密封形式有软密封和金属密封。
软密封适用于一般介质，金属密封适用于高温、高压和腐蚀介质。
6. 阀门执行器类型电动蝶阀的执行器类型包括电动执行器和气动执行器。
电动执行器适用于需要频繁操作和精确控制的场合，而气动执行器适用于需要快速响应和大扭矩输出的场合。
7. 阀门控制方式电动蝶阀的控制方式包括手动控制、远程控制和自动化控制等。
选择合适的控制方式要根据实际工艺要求和操作方式进行。
8. 阀门附件根据实际需求选择合适的阀门附件，如限位开关、阀门定位器、电动执行器控制器和防爆装置等。
这些附件可以提供额外的阀门控制和安全保护功能。
以上是关于电动蝶阀参数的一些相关参考内容，它们是选择和采购电动蝶阀时需要考虑的重要因素。
电动蝶阀工作原理
电动蝶阀工作原理

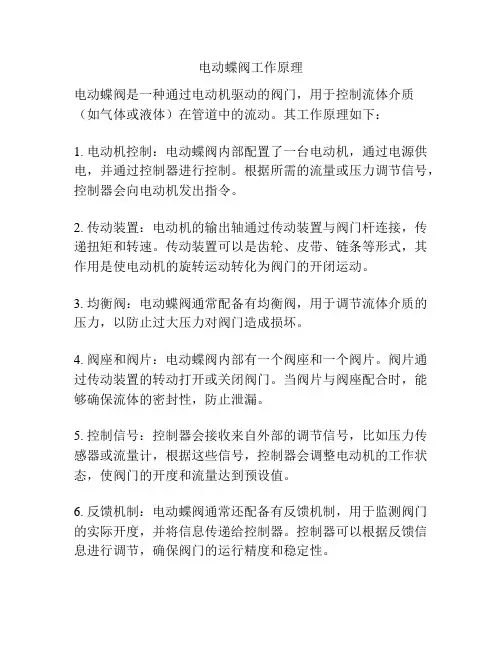

电动蝶阀是一种通过电动机驱动的阀门，用于控制流体介质（如气体或液体）在管道中的流动。
其工作原理如下：
1. 电动机控制：电动蝶阀内部配置了一台电动机，通过电源供电，并通过控制器进行控制。
根据所需的流量或压力调节信号，控制器会向电动机发出指令。
2. 传动装置：电动机的输出轴通过传动装置与阀门杆连接，传递扭矩和转速。
传动装置可以是齿轮、皮带、链条等形式，其作用是使电动机的旋转运动转化为阀门的开闭运动。
3. 均衡阀：电动蝶阀通常配备有均衡阀，用于调节流体介质的压力，以防止过大压力对阀门造成损坏。
4. 阀座和阀片：电动蝶阀内部有一个阀座和一个阀片。
阀片通过传动装置的转动打开或关闭阀门。
当阀片与阀座配合时，能够确保流体的密封性，防止泄漏。
5. 控制信号：控制器会接收来自外部的调节信号，比如压力传感器或流量计，根据这些信号，控制器会调整电动机的工作状态，使阀门的开度和流量达到预设值。
6. 反馈机制：电动蝶阀通常还配备有反馈机制，用于监测阀门的实际开度，并将信息传递给控制器。
控制器可以根据反馈信息进行调节，确保阀门的运行精度和稳定性。
总的来说，电动蝶阀通过电动机的驱动，通过传动装置控制阀片的开闭，达到控制流体介质流动的目的。
控制器根据外部传感器提供的信号，调整电动机的工作状态，使阀门的开度和流量满足要求。
电动阀门远程控制系统.docx
电动阀门远程控制系统设计项目案例介绍：1 、客户基本情况及需求唐山一化工企业，计划对浓海水排放口一台电动调节阀进行远程监控，使工作人员能够根据实际生产状况远程控制该电动阀门的启动、关闭、停止和阀门开度。
(1) 实现电动阀门的远程控制。
(2) 实时监测电动阀门的开到位、关到位状态和阀门的开度。
(3) 远程控制电动阀门的开启、关闭和停止；远程控制电动阀门的开度，阀门开度值可设置。
(4) 远程监测监控设备的安防状态，现场非法开箱报警。
(5) 控制室操作画面根据工艺要求制作。
2、解决方案2.1 、系统组成电动阀门远程控制系统主要由监控中心、通信平台、远程监控设备、现场控制设备组成。
(1) 监控中心：硬件主要由服务器和GPRS 无线数据传输模块组成；软件主要由操作系统软件、数据库软件和电动调节阀远程监控调节系统软件构成。
(2) 通信平台：中国移动GPRS/GSM 网络( 备用短信通道)(3) 远程监控设备：DATA-9201 测控终端(4) 现场控制设备：电动调节阀2.2、系统拓扑图监轻中心 监控设备计量控制设备3、远程监控设备DATA-9201 测控终端是电动调节阀远程监控调节系统 中安装在监测现 场的监控设备，可实现对电动阀门的远程控制。
监测现场的电动阀门 要求具备 开度信号(4~20mA )输出和开到位、关到位无源开点输出。
3.1 DATA-9201 测控终端的功能特点(1) 采集电动阀门的开到位、关到位状态(2) 采集电动阀门的开度状况监控中心通洁平台领导管理人炭 GPR5数据隹输模块阀门控制设备(3) 就地控制电动阀门的开启、关闭和停止;就地显示阀门的开度值。
(4) 远程控制电动阀门的开启、关闭和停止；支持远程控制阀门的开度：上位机软件可设定阀门的开度值，根据设定的开度值，可自动调节阀门到预设的位置；就地/远程模式可切换。
(5) 存储、显示、查询监测数据及工作参数。
(6) 支持就地、远程设备维护。
电动蝶阀开题报告
电动蝶阀开题报告电动蝶阀开题报告一、引言电动蝶阀是一种常用于流体控制系统中的自动化设备，其主要作用是调节管道中的流量。
随着工业自动化的不断发展，电动蝶阀在各个领域得到广泛应用。
本报告旨在对电动蝶阀的原理、结构和应用进行深入研究，以期为相关领域的工程师和研究人员提供参考。
二、电动蝶阀的原理电动蝶阀是通过电动执行机构控制阀门的开关，从而实现对流体流量的调节。
其原理是利用电动执行机构驱动阀门的开闭，通过改变阀门的开度来控制流体的流量。
电动执行机构一般采用电机作为动力源，通过传动装置将电机的旋转运动转化为阀门的开闭动作。
三、电动蝶阀的结构1. 阀体：电动蝶阀的阀体一般采用铸铁、不锈钢等材料制成，具有较好的耐腐蚀性和强度。
阀体内部通道的形状通常为圆形，以保证流体的畅通。
2. 阀盘：阀盘是电动蝶阀的关键部件，其形状类似于蝴蝶的翅膀，因此得名。
阀盘通过轴承与阀杆相连接，当电动执行机构驱动阀杆旋转时，阀盘也会相应地旋转，从而改变阀门的开度。
3. 电动执行机构：电动执行机构是电动蝶阀的核心部件，其作用是将电能转化为机械能，驱动阀门的开闭。
常见的电动执行机构有电动执行器和电动执行器阀门组合体两种形式。
四、电动蝶阀的应用电动蝶阀广泛应用于各个领域的流体控制系统中，例如石油化工、电力、冶金、水处理等行业。
具体应用包括以下几个方面：1. 流量控制：电动蝶阀可以通过改变阀门的开度来调节流体的流量，从而满足不同工艺过程对流量的要求。
2. 压力控制：通过调节电动蝶阀的开度，可以控制管道中的压力，保证系统的安全运行。
3. 温度控制：电动蝶阀在一些需要对流体进行温度控制的系统中也得到了广泛应用，通过改变阀门的开度来调节流体的温度。
4. 自动化控制：电动蝶阀可以与自动控制系统相结合，实现对流体的自动控制，提高生产效率和安全性。
五、总结通过对电动蝶阀的原理、结构和应用进行研究，我们可以看到电动蝶阀在流体控制领域的重要性和广泛应用。
随着科技的不断进步，电动蝶阀的性能和控制精度将会不断提高，为各个行业的发展提供更好的支持。
阀门远程控制解决方案
阀门远程控制解决方案随着科技的不断发展，阀门远程控制成为一种趋势。
阀门远程控制的主要目的是实现对阀门的远程监测、控制和调节，并且能够进行远程数据采集和故障报警等功能。
下面将介绍一个基于物联网技术的阀门远程控制解决方案。
首先，阀门远程控制方案需要使用无线传感器网络技术实现对阀门状态的实时监测。
通过在阀门上安装传感器，可以实时采集阀门的开关状态、温度、压力等信息，并将这些数据通过无线网络传输到监控中心。
在传感器网络中，采用低功耗的无线传输协议，以延长传感器节点的电池寿命。
其次，阀门远程控制方案需要使用云平台来实现数据的存储和管理。
将传感器采集的数据通过云平台进行处理和分析，可以实现对阀门状态的监测和预测。
同时，云平台还可以提供数据可视化的功能，使用户可以实时了解阀门的运行情况。
此外，阀门远程控制方案还可以结合人工智能技术实现对阀门的自动调节和优化控制。
通过对历史数据的分析和建模，可以实现对阀门开度的自动调节，以实现对管道流量和压力的控制和优化。
同时，还可以利用人工智能技术对阀门故障进行预测和诊断，提前进行维护和修复，以减少故障发生的次数和影响。
最后，阀门远程控制方案还需要考虑到安全性和可靠性的问题。
在数据传输过程中，需要采取加密和认证等技术手段，以确保数据的安全性。
同时，还需要实现数据冗余和备份，以保证数据的可靠性和可用性。
综上所述，基于物联网技术的阀门远程控制解决方案可以实现对阀门的远程监测、控制和调节。
通过无线传感器网络技术、云平台和人工智能技术的应用，可以实现对阀门状态的实时监测、数据的存储和管理以及阀门的自动调节和优化控制。
同时，还需要考虑到安全性和可靠性的问题，以确保系统的安全运行。
这样的解决方案可以提高阀门的自动化程度和管理效率，减少人工干预和故障的发生，从而提高工业生产的安全性和可靠性。
电动调节蝶阀工作原理
电动调节蝶阀工作原理一、前言电动调节蝶阀是一种常见的调节阀门，其主要作用是控制管道中流体的流量。
它由电机、减速机、行程开关、角行程控制器和蝶板等组成，通过电机带动减速机使蝶板旋转，从而调节管道中的流量。
本文将详细介绍电动调节蝶阀的工作原理。
二、电动调节蝶阀的结构电动调节蝶阀主要由以下几个部分组成：1. 电机：负责带动减速机旋转，以实现对蝶板的控制。
2. 减速机：将高速旋转的电机转换为低速高扭矩的输出，以保证对蝶板的精确控制。
3. 行程开关：监测蝶板运行位置，并向角行程控制器反馈信息。
4. 角行程控制器：根据行程开关反馈的信息，精确地控制电机输出功率和方向，以实现对蝶板位置和流量的精确控制。
5. 蝶板：位于管道内部，通过旋转来改变管道截面积，从而实现对流量的调节。
三、电动调节蝶阀的工作原理电动调节蝶阀的工作原理可以分为以下几个步骤：1. 电机启动：当控制系统发出启动信号时，电机开始旋转。
2. 减速机转换：电机高速旋转的输出经过减速机的转换，变成低速高扭矩的输出，以保证对蝶板的精确控制。
3. 蝶板旋转：减速机输出的扭矩作用于蝶板，使其开始旋转。
4. 行程开关监测：行程开关监测蝶板位置，并向角行程控制器反馈信息。
5. 角行程控制器调节：角行程控制器根据行程开关反馈的信息，精确地控制电机输出功率和方向，以实现对蝶板位置和流量的精确控制。
6. 流量调节：通过调整蝶板旋转角度来改变管道截面积，从而实现对流量的调节。
四、电动调节蝶阀与其他阀门比较与其他常见阀门相比，电动调节蝶阀具有以下优点：1. 控制范围广：电动调节蝶阀能够实现线性或等百分比的流量调节，控制范围广。
2. 节能高效：电动调节蝶阀具有快速响应和精确控制的特点，能够在管道中实现流量的精确控制，从而降低能耗。
3. 结构简单：电动调节蝶阀结构简单，易于维护和安装。
4. 使用寿命长：电动调节蝶阀采用高质量材料和先进技术制造，使用寿命长。
五、总结本文从电动调节蝶阀的结构、工作原理以及与其他常见阀门的比较等方面对其进行了详细介绍。
