快思聪安装说明
快思聪与可视对讲对接功能
快思聪中央控制系统与可视对讲连接可以完成的功能如下： 1、户外机有人按门铃的时候，可以将可视对讲的画面调到快思聪的 移动触摸屏或者嵌墙触摸屏上，也可以在电视机上看到可视对讲的画 面（现实中使用需要电视机带串口） 2、可以通过快思聪的移动触摸屏或者墙装触摸屏打开大门，无须跑 到可视对讲处开门。 3、可视对讲的一些据可视对讲本身的扩展功能而 定） 4、可视对讲的触摸屏上可以放置（或定制）一些智能按钮，通过这 些按钮可以简单控制智能化系统。如灯光场景，安防布撤防等。
快思聪 IRS 系统设备安装说明_V1.0
�
B
A G 24V
棕 、 棕白 → 24V 橙 、 橙白 → G 蓝 、绿 →A 蓝白、绿白 → B
热缩管保护
et 接线标准 RoomN RoomNet et接线标准
-DIM4 调光模块安装说明 IRS IRS-DIM4
调调调调光光光光相相相相线线线线输输输输出出出出 调光相线输入 1 1 调调调调光光光光相相相相线线线线输输输输出出出出 调光相线输入 22 调调调调光光光光相相相相线线线线输输输输出出出出 调光相线输入 33 调调调调光光光光相相相相线线线线输输输输出出出出 调光相线输入 44 B
B A G 24V
热阀常开
关闭风机
冷阀常闭 B
RoomNet 总线接口 GND +24V 棕 、 棕白 → 24V 橙 、 橙白 → G 蓝 、绿 →A 蓝白、绿白 → B 热缩管保护 et 接线标准 RoomN RoomNet et接线标准 A
高转速
中转速
低转速
HEAT/COOL:
制热/制冷状态指示灯 高/中/低 转速状态指示灯
RoomNet 总线接口 进 出 24 A G
电源火线 电源零线 CH1-CH4: 调光状态显示指示灯 MSG: RoonNet总线的通信状态 Run: 模块运行状态 Tx/Rx: 总线发送/接收数据指示灯
注意事项： 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 模块电源：100～240VAC，50/60Hz； 模块调光相线输入1~4必须同相； 模块输出额定容量：每通道3A，模块总负荷10A； 模块电源前端加10A/1P空气开关； 模块DIN导轨安装，灯控箱开百页窗或散热孔； 灯控箱内最上端模块上方和最下端模块下方距离其它物 体最小距离50mm； 设备之间总线连接采用超五类屏蔽双绞线，接线方式可 参照右图所示； 设备电源线端口及调光输出端口接入电缆最大2.5mm2； 安装环境：温度（0℃～45 ℃）；湿度（20％～90％） 模块重量：310g
快思聪智能家居系统说明
快思聪智能家居方案目录第一章智能家居需求分析 (3)1、什么是智能家居 (3)2、智能化家居代表未来趋势 (3)第二章快思聪智能家居中央控制系统 (5)1、智能灯光系统 (7)2、HVAC空调系统 (7)3、背景音乐系统（选配） (7)4、安防及摄像监控系统 (8)5、音视频分配系统(选配) (8)6、家庭影院系统(选配) (9)7、电动窗帘、电动遮阳蓬系统 (9)8、电话控制系统(选配) (9)9、远程网络遥控系统 (10)第三章让您真正受益于快思聪智能家居 (11)1、高度智能化 (11)2、操作更简单 (13)3、使用更方便 (14)4、墙面更整洁 (14)5、居家更安全 (16)6、生活高品质 (17)第四章各子系统功能描述 (19)1、智能灯光系统 (19)2、HVAC空调系统 (24)3、背景音乐系统 (27)音/视频设备整体控制 (31)使用音/视频控制中的个人收藏 (32)4、音视频分配系统 (33)5、安防及摄像监控系统 (37)6、家庭影院系统 (40)7、电动窗帘、电动遮阳蓬系统 (42)8、电话控制系统 (43)第五章快思聪智能家居产品目录 (50)1、触摸屏系列产品 (50)⑴Isys i/O TM系列触摸屏 (50)⑵Isys®系列触摸屏 (51)⑶快思聪掌上无线触摸屏 (53)⑷快思聪按键面板 (54)⑸其它触摸屏 (55)2、控制系统主机系列产品 (56)⑴PRO2/AV2专业双总线型控制主机 (56)⑵CP2E/CP2轻巧型控制主机 (57)⑶MC2E/MC2W控制主机 (58)⑷MP2E/MP2集成AV的控制主机 (58)⑸PAC2专业自动控制主机 (59)⑹其它控制主机 (60)3、智能灯光系列产品 (60)⑴iLUX智能灯光控制 (61)⑵CLX系列通道调光器模块 (62)⑶其它灯光及自动化产品 (63)4、HVAC空调系列产品 (63)⑴自动调温器 (63)⑵CG-EIB EIB控制总线接口模块 (63)⑶CGELON-240 LonWorks控制总线接口模块 (64)5、背景音乐系列产品 (65)⑴AESI Adagio™ 娱乐系统 (65)⑵AAS Adagio™ 音频服务器 (66)⑶APAD 墙装LCD控制面板 (67)⑷CENI-IDOC Apple iPod控制界面 (67)6、安防及摄像监控系列产品 (68)⑴快思聪内置的数字、模拟信号输入口 (68)⑵快思聪针对第三方安防设备的接口 (68)7、音视频分配系列产品 (70)⑴C2N-IADS30X24音频分配器 (70)⑵C2N-IVDS24X24视频分配器 (70)8、家庭影院系列产品 (72)⑴C2N-DAP8 7.1 环绕立體声处理器 (72)⑵CNAMPX-7X200 7声道环绕功放器 (73)9、电动窗帘、电动遮阳幕系列产品 (74)⑴CNPCI-8强电继电器控制模块 (74)⑵C2N-SDC窗帘和遮阳蓬控制器 (74)10、电话控制系列产品 (75)附录一、快思聪公司简介 (76)1、美国快思聪（C RESTRON）公司简介 (76)2、快思聪全球领先的技术 (76)3、快思聪获奖的产品 (77)4、快思聪产品被全球关注 (79)5、快思聪公司的3P (80)附录二、智能家居工程案例 (81)第一章智能家居需求分析1、什么是智能家居“智能家居”（Smart Home），又称智能住宅。
快思聪(crestron)产品各种应用方案
快思聪典型方案CONVERGE目录1、快思聪多媒体电教室中控解决方案 (1)2、快思聪视频会议中控解决方案......................... (5)3、快思聪多功能厅中控解决方案 (11)4、快思聪校园网中控解决方案 (21)快思聪多媒体电教室中控解决方案一、系统概述当今，重视现代教育技术对教育产生的影响，大力推进教育现代化是世界教育发展的主流。
我国在运用现代教育技术手段整合教学的过程中，已取得了相当成效。
采用先进的教学手段，提供全新的教学环境，来设计教学活动，已经成为市场的趋势所在。
随着现代化教学系统在各大院校的不断推进，传统的方式已经不适应现代化的需要，集多功能教室系统、多媒体教学系统、演播系统于一体的新型现代化教育体系在教育行业得到了日益广泛的运用。
作为一种新型的教育形式和现代化教学手段，多媒体技术给教育行业带来了新的机遇。
二、用户需求整个系统要高效率的完成教学任务，结合各个系统，充分发挥各个系统的功能，实现现代化的教学。
（一）多媒体显示系统：多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。
（二）A/V系统：A/V系统由计算机、DVD、VCR（录像机）、实物展台、功放、音箱等A/V设备构成；完成对各种图文信息（包括各种软件的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多媒体电教室的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。
（三）智能型多媒体中央控制系统：采用目前世界上档次最高、技术最成熟、功能最齐全，用途最广的美国CRESTRON（快思聪）中央控制系统，该系统是目前世界上最先进的中央控制系统设备。
实现多媒体电教室各种电子设备的集中控制。
●要求操作简单、人性化、智能化；●要求整个系统可靠性高；●尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效；●能够控制投影机，进行开/关机、输入切换等功能；并实现屏幕的上升、停止、下降功能；●能够控制DVD、VCR进行播放、停止、暂停等功能；●能够控制实物展台进行放大、缩小等功能；●能够控制音量，进行音量大小的调节功能；●能够实现音视频、VGA信号自动切换控制功能；（四）设备清单：整个系统的设备清单（含控制方式分析）如下：三、产品清单四、推荐的产品及品牌系统示意图五、功能描述通过安装以上快思聪中央控制系统，能够轻松的实现智能化、人性化的现代化教学：1. 多媒体显示系统的控制：通过主机后的串口（RS232/RS422/RS485埠），控制投影机的所有功能，如开/关机、VIDEO/VGA输入切换等；并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭；STI-1700C - 投影机控制菜单●通过控制投影机的输入切换（VIDEO、VGA 1、VGA 2），实现对视频图像、计算机图像、预留计算机图像的切换；●通过CNPCI-8（8路强电继电器），控制屏幕的上升、下降、停止；并且能够自动实现关联动作，如投影机开时，屏幕自动下降，投影机关时屏幕自动上升。

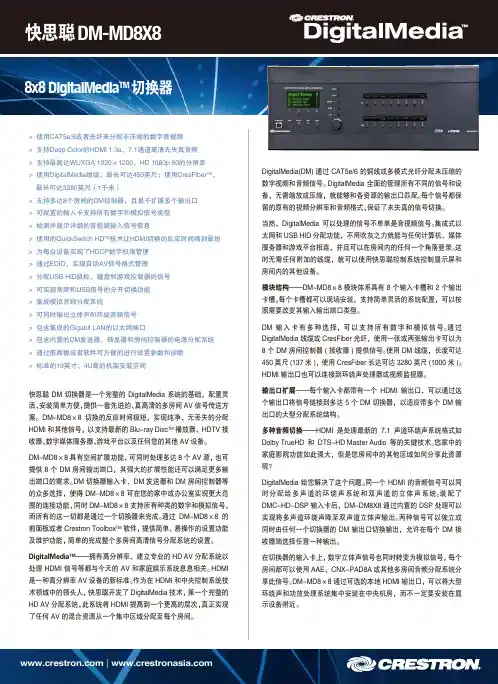

快思聪 DM-MD8X8 8x8 DigitalMedia 切换器 说明书
> 使用CAT5e/6或者光纤来分配非压缩的数字音视频> 支持Deep Color的HDMI 1.3a、7.1通道高清无失真音频> 支持最高达WUXGA 1920×1200、HD 1080p 60的分辨率> 使用DigitalMedia线缆，最长可达450英尺；使用CresFiber TM，最长可达3280英尺（1千米）> 支持多达8个房间的DM控制器，且易于扩展多个输出口> 可配置的输入卡支持所有数字和模拟信号类型> 检测并显示详细的音视频输入信号信息> 使用的QuickSwitch HD TM技术让HDMI切换的反应时间缩到最短> 为每台设备实现了HDCP数字权限管理> 通过EDID，实现自动AV信号格式管理> 分配USB HID鼠标、键盘和游戏控制器的信号> 可实现音频和USB信号的分开切换功能> 集成模拟音频分配系统> 可同时输出立体声和环绕音频信号> 包含集成的Gigabit LAN的以太网端口> 包含内置的DM发送器、转发器和房间控制器的电源分配系统> 通过前面板或者软件可方便的进行设置参数和诊断> 标准的19英寸、4U高的机架安装空间快思聪DM切换器是一个完整的DigitalMedia系统的基础，配置灵活、安装简单方便，提供一套先进的、真高清的多房间AV信号传送方案。
DM-MD8×8切换的反应时间极短，实现纯净、无丢失的分配HDMI和其他信号，以支持最新的Blu-ray Disc TM播放器、HDTV接收器、数字媒体服务器、游戏平台以及任何您的其他AV设备。
DM-MD8×8具有空间扩展功能，可同时处理多达8个AV源，也可提供8个DM房间输出端口，其强大的扩展性能还可以满足更多输出端口的需求。
DM切换器输入卡、DM发送器和DM房间控制器等的众多选择，使得DM-MD8×8可在您的家中或办公室实现更大范围的连接功能，同时DM-MD8×8支持所有种类的数字和模拟信号，而所有的这一切都是通过一个切换器来完成。
常用产品技术说明(快思聪)
常用产品技术说明(快思聪)C2N-FT-TPS4-B3.6英寸桌面触摸屏桌面弹出式触摸屏3.6\有源矩阵触摸屏16位Iy图形处理引擎|320某240分辨率Synape图形修复运算10个透明白色按钮WAV格式声音反馈内置通用线缆接口管理支持快思聪总线与网络通信RACK控制主机CretronAia(Guangzhou)TechnologyLtd.C2N-DVP4DI数字视频处理器及触摸屏界面数字视频处理器TPI(触摸屏界面)控制主机DVI输入：有4个DVI输入，模拟信号分辨率可从800某600至1600某1200自由调节，数字分辨率800某600至1280某1024可调视频输入：DVP4DI有12可设置的视频接口，视频输入可根据你所使用的输入信号作相匹配的设置，支持复合视频、S-Video、分量视频源等。
视频输入设置：视频输入可以是复合视频,S-Video以及分量视频的组合视频输出：DVP4DI支持800某600至1600某1200分辨率的模拟信号，800某600至1280某1024分辨率的数字信号，任何切换到输出端的输入信号都将调整为输出信号分辨率，实现所谓的无缝切换TPI视频输出：DVP4DI在一个输出口能显示四个视频窗，使DVP4DI成为16某1某4切换器。
16输入,1输出,4逻辑窗口视频窗特性：这些视频窗可以任意大小放置在任意位置，输入源,尺寸,位置,比例都可动态调节视频窗可以堆叠在一起可以把它当作画中画功能任何类型的窗口的转换都可以设置其方向和转换需要的时间。
支持TPI输出：附加的TPI使DVP4DI具有CretronISYS触摸屏的所有功能，从而实现可以将CretronAia(Guangzhou)TechnologyLtd.任何贴有触摸膜的CRTLCD或者等离子屏作为一个触摸屏来使用TPMC-8某Iyi/O8.4\触摸屏快思聪Iyi/OTPMC-8某是一款简约时尚的无线WIFI触摸屏。
它内置了Window某P操作系统使得无线传输获得了更加卓越的性能保障，同事它内置了WEB浏览器、流媒体播放器等很多组件。
CRESTRON快思聪智能家居描述加配置(完整版)
客厅配置苹果音乐播放器接入模式，只要将 iPod、iPhone 放到底座上即可以在别墅内任意区域播放播放 器内主人、客人喜爱音乐。
设置“回家”、“会客”“电视”、“室外散步”等多个场景模式： 回家模式，自动将灯光、窗帘打开，空调设定到预设温度。 会客模式，自动打开灯光会客场景、窗帘打开、响起主人设定的喜爱的音乐，空调设定到预设温度。 电视模式，灯光自动暗下来，启动灯光电影模式，液晶电视自动启动，背景音乐自动关闭。 在触摸屏上点击“监控”按钮，将监控视频显示在液晶电视机上，对室内外安防情况一目了然。
6. 电脑控制—— 轻松点击，智能实现！
1
无论在家或者在办公室使用电脑鼠标轻松点击，就可实现所有灯和电器的智能控制，功能 更强大，控制更方便！
休闲娱乐，学习工作，其乐融融；智能生活，时尚潮流！
7. 家电控制—— 普通家电，智能升级！ 通过智能网关的多种信号控制，将家里电视、DVD、CD 机等家电接入，就能轻松实现对家用
3
当有客人来访时，访客图像会显示在液晶电视和触摸屏上，只要你确认客人后就可以点击触摸屏为客人打 开大门。
餐厅
操作设备：嵌墙触摸屏 TPMC-4SM 控制对象：照明系统、空调系统、新风系统、背景音乐系统、安防监控系统、可视对讲系统、门禁系统、窗
帘系统 实现功能： 1、灯光、窗帘、空调、新风控制功能：只要轻轻点击触摸屏即可以独立控制灯光开关、灯光调光与及开启和 关闭灯光场景，窗帘开关功能，空调开关、温度、模式、档位，新风控制。 2、背景音乐控制：通过嵌墙触摸屏对餐厅区域的背景音乐区域进行开关、选曲和音量调节控制。 3、安防监控：通过触摸屏查看监控录像。 4、可视对讲、门禁：将门口机访客图像显示在触摸屏上，使用触摸屏给客人开门。 5、呼叫工人：使用触摸屏，可以呼叫工人房人工人服务。 6、内部对讲：使用此触摸屏与别墅内此型号触摸屏对讲。
快思聪ap3说明书
快思聪ap3说明书产品概述：CLX-DIN-AP3提供了一个3系列控制系统，用于与CAEN，CAEN-MLO或CAENIB自动化机柜配合使用。
有两种型号可供选择。
CLX-DIN-AP3包括一个DIN-AP3 3系列自动化处理器和DIN-PWS30-277 30瓦Cresnet电源，预先连接并安装在CAEN-UMP1X2安装板上。
型号CLX-DIN-AP3-HUB包括DIN-AP3和DIN-PWS30-277，并增加了一个DIN-HUB Cresnet分配集线器。
主要特征：•CAEN系列机箱的预接线3系列自动化处理器组件•3系列控制引擎 - 比其他控制系统更快更强大•独家模块化编程架构•预定事件的可编程天文时钟•板载256MB RAM和4GB闪存•存储卡插槽•符合行业标准的以太网和Cresnet®有线通信•带有Smart Graphics™计算机和基于Web的控制XPanel•的iPhone®，iPad®和Android的™控制应用程序支持•CrestronFusion®云企业管理服务支持•SNMP远程管理支持•两个带有硬件和软件握手的RS-232/422/485 COM端口•四个IR /串行，四个继电器和八个Versiport I / O端口•原生BACnet™/ IP支持•通过Crestron Toolbox™软件或网络浏览器安装安装程序•C＃，基于符号和拖放式编程环境•完全的统一（多语言）支持•增加网络吞吐量和安全性•通过完整的用户/组管理或Active Directory集成实现安全访问•使用802.1X身份验证的硬件级安全性•TLS，SSL，SSH和SFTP网络安全协议•FIPS 140-2兼容加密•IIS v.6.0 Web服务器•IPv6的准备就绪•前面板USB电脑控制台端口•30瓦通用快思聪网络电源•可选的3段思聪集线器•专为安装在CAEN，CAEN-MLO或CAENIB外壳内而设计品牌：Crestron 是否进口：进口功率：4W 适用范围：家装工装商用酒店餐厅酒吧工作电源：24V DC 使用范围：0-24V可售卖地：全国材质：绝缘硬质塑料外壳类型：控制器型号：DIN-AP3。
