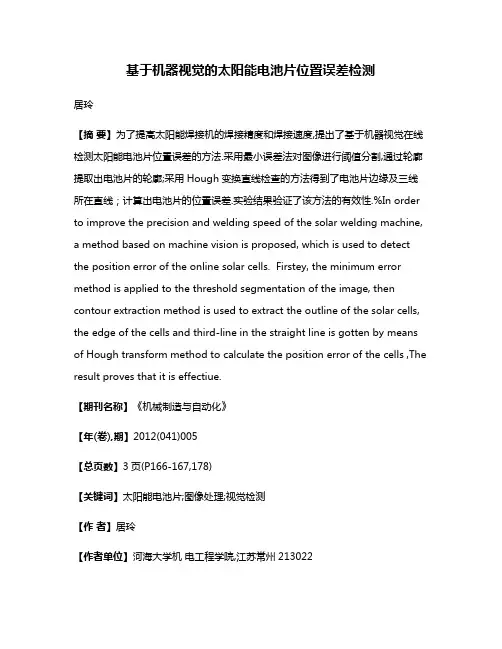

基于机器视觉的太阳能电池片位置误差检测居玲【摘要】为了提高太阳能焊接机的焊接精度和焊接速度,提出了基于机器视觉在线检测太阳能电池片位置误差的方法.采用最小误差法对图像进行阈值分割,通过轮廓提取出电池片的轮廓;采用Hough变换直线检查的方法得到了电池片边缘及三线所在直线；计算出电池片的位置误差.实验结果验证了该方法的有效性.%In order to improve the precision and welding speed of the solar welding machine, a method based on machine vision is proposed, which is used to detect the position error of the online solar cells. Firstey, the minimum error method is applied to the threshold segmentation of the image, then contour extraction method is used to extract the outline of the solar cells, the edge of the cells and third-line in the straight line is gotten by means of Hough transform method to calculate the position error of the cells ,The result proves that it is effectiue.【期刊名称】《机械制造与自动化》【年(卷),期】2012(041)005【总页数】3页(P166-167,178)【关键词】太阳能电池片;图像处理;视觉检测【作者】居玲【作者单位】河海大学机电工程学院,江苏常州213022【正文语种】中文【中图分类】TH1620 引言随着国内外对清洁能源需求的增加以及各国政府对清洁能源补助的提高，光伏组件的需求也在快速的增长。

太阳能电池片丝网印刷

烘干和烧结
烘干和烧结的目的
烘干和烧结是为了使印刷在硅片表面的油墨或涂料干燥并固定在适当的位置，同时使油墨或涂料发生必要的物理和化学变化。
烘干和烧结工艺
烘干和烧结工艺应根据油墨或涂料的特性和太阳能电池片的材料特性进行合理控制，包括温度、时间和气氛等参数。
烘干和烧结设备
烘干和烧结设备可以采用隧道式烘干机或烘箱，设备应具备温度控制和时间控制功能，以确保烘干和烧结效果的一致性和稳定性。
丝网质量
01
丝网的材质、目数、开口尺寸等参数直接影响印刷质量，选用
高质量的丝网是保证印刷精度的前提。
印刷参数
02
印刷压力、速度、刮刀角度和硬度等参数的设置对印刷线条的
宽度、高度和均匀性有触变性、干燥速度等性能参数对印刷效果和固化
过程有直接影响。
质量检测方法
目视检测
检测与修复
检测目的
检测与修复是为了确保太阳能电池片丝网印刷的质量和可靠性，及时发现并处理存在的缺陷和问题。
检测方法
检测方法包括目视检测、自动光学检测和X射线检测等，应根据印刷品的特性和质量要求选择适当的检测方法。
修复工艺
对于发现的缺陷和问题，可以采用适当的修复工艺进行处理，如局部热处理、激光修复等，以确保太阳能电池片的质量和性能符合要求。
03 太阳能电池片丝网印刷工艺流程
涂布感光胶
涂布感光胶
在丝网印刷前，需要在硅片表面涂布一层感光胶，以增强丝网印刷的附着力。
涂布方式
涂布厚度
感光胶的厚度应均匀，且需根据丝网印刷的精度要求来控制，一般而言，较薄的涂布厚度可以提高印刷线条的精度。
感光胶可以采用喷涂、刷涂或浸涂的方式进行涂布，具体涂布方式应根据感光胶的特性和生产工艺要求而定。

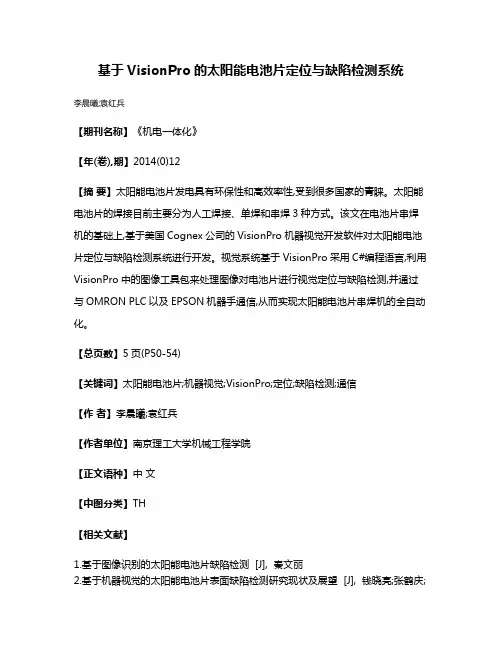

基于VisionPro的太阳能电池片定位与缺陷检测系统

基于VisionPro的太阳能电池片定位与缺陷检测系统
李晨曦;袁红兵
【期刊名称】《机电一体化》
【年(卷),期】2014(0)12
【摘要】太阳能电池片发电具有环保性和高效率性,受到很多国家的青睐。

太阳能电池片的焊接目前主要分为人工焊接、单焊和串焊3种方式。

该文在电池片串焊机的基础上,基于美国Cognex公司的VisionPro机器视觉开发软件对太阳能电池片定位与缺陷检测系统进行开发。

视觉系统基于VisionPro采用C#编程语言,利用VisionPro中的图像工具包来处理图像对电池片进行视觉定位与缺陷检测,并通过与OMRON PLC以及EPSON机器手通信,从而实现太阳能电池片串焊机的全自动化。

【总页数】5页(P50-54)
【关键词】太阳能电池片;机器视觉;VisionPro;定位;缺陷检测;通信
【作者】李晨曦;袁红兵
【作者单位】南京理工大学机械工程学院
【正文语种】中文
【中图分类】TH
【相关文献】
1.基于图像识别的太阳能电池片缺陷检测 [J], 秦文丽
2.基于机器视觉的太阳能电池片表面缺陷检测研究现状及展望 [J], 钱晓亮;张鹤庆;
陈永信;曾黎;刁智华;刘玉翠;杨存祥
3.基于HaIcon太阳能电池片焊接缺陷检测 [J], 赵国良
4.基于深度学习的太阳能电池片表面缺陷检测方法分析 [J], 吕喜臣;张敏
5.基于视觉显著性的太阳能电池片表面缺陷检测 [J], 钱晓亮;张鹤庆;张焕龙;贺振东;杨存祥
因版权原因，仅展示原文概要，查看原文内容请购买。

基于机器视觉的太阳能电池板对位系统

基于机器视觉的太阳能电池板对位系统
吴禄慎;冯秋歌;陈华伟;常参参
【期刊名称】《组合机床与自动化加工技术》
【年(卷),期】2018(000)005
【摘要】太阳能电池组是发展太阳能发电技术的核心组件,而太阳能电池组技术的关键环节是电池组的焊接过程,提高其焊接自动化程度具有重要意义.针对焊接过程中,人工摆放效率低、成本高等缺点,给出基于机器视觉的解决方案.该视觉对位系统基于美国Cognex公司开发的VisionPro软件,联合编程语言进行软件开发.利用采集图像、训练模板和定位、找几何形状等工具,结合相机标定和坐标转化算法,完成特征提取和偏差计算.采用两个相机来提高对位的精度.对位后的电池组摆放误差被控制在± 0.5mm以内,满足实际生产需求.实际证明该视觉对位系统对发展绿色能源具有重要的实用价值.
【总页数】4页(P23-25,29)
【作者】吴禄慎;冯秋歌;陈华伟;常参参
【作者单位】南昌大学机电工程学院,南昌 330031;南昌大学机电工程学院,南昌330031;南昌大学机电工程学院,南昌 330031;南昌大学机电工程学院,南昌330031
【正文语种】中文
【中图分类】TH162;TG506
【相关文献】
1.机器视觉技术在岸边集装箱起重机下集卡对位系统中的应用 [J], 同宁方;黄秀松;张志勇
2.基于机器视觉FPC缺陷检测对位系统研究 [J], 赵大兴;原振方;王博
3.机器视觉对位中的高精度UVW平台应用方法研究 [J], 陈腾飞
4.机器视觉对位中的高精度UVW平台应用方法研究 [J], 陈腾飞
5.一种基于机器视觉的航天器交会对接相对位置和姿态确定算法研究 [J], 高珊;韩艳铧
因版权原因，仅展示原文概要，查看原文内容请购买。

基于视觉的太阳能电池片位置检测

基于视觉的太阳能电池片位置检测朱亚萍;刘康【摘要】针对太阳能电池片位置检测算法实时性差和检测精度低等问题,采用归类法检测电池片偏转角度,亚像素二次遍历法对电池片定位.首先,对电池片边缘直线进行归类并从中获取一条直线,对该直线进行亚像素细分,获得该直线极坐标系下的参数,并计算电池片偏转角度;接着,对电池片图像边缘进行粗霍夫变换,求得对称中心线,然后对其进行亚像素细分和第二次遍历,获得中心线极坐标系下的参数并求得电池片中心点.通过实验比较发现,相比较传统算法,该算法在提高检测精度的同时也缩短了检测时间,解决了传统算法实时性差和检测精度低的问题.【期刊名称】《杭州电子科技大学学报》【年(卷),期】2018(038)001【总页数】5页(P65-69)【关键词】太阳能电池片;归类法;亚像素细分【作者】朱亚萍;刘康【作者单位】杭州电子科技大学智能控制与机器人研究所,浙江杭州 310018;杭州电子科技大学智能控制与机器人研究所,浙江杭州 310018【正文语种】中文【中图分类】TP391.40 引言在太阳能电池片自动化生产过程中，系统控制检测探针需准确接触到电池片电极并进行电性能检测，但电池片在作业平台上的放置可能存在位置偏转的问题，故需先确定电池片的位置才能完成后续工作。

另外在电池片的自动串焊中，也需确定电池片的位置再实现电池组的串焊。

因此太阳能电池片的位置检测是其生产过程中的重要工作及关键技术之一。

针对太阳能电池片的位置检测，主要有几何定位方法和灰度定位方法。

文献[1]介绍了一种基于Radon变换的电池片图像倾斜校正方法，文献[2]介绍了一种基于霍夫变换的电池片位置检测方法，文献[3]介绍了一种基于列扫描灰度和来提取电池片主栅线和中心位置的方法。

目前较常用的方法是先检测出电池片图像中最长直线，利用其极坐标系下的参数检测电池片的偏转角，根据电池片边缘直线定位其中心点。

但在检测最长线的过程中，需计算每条直线的长度再进行比较，大大增加了计算量和复杂度，同时检测精度不高。

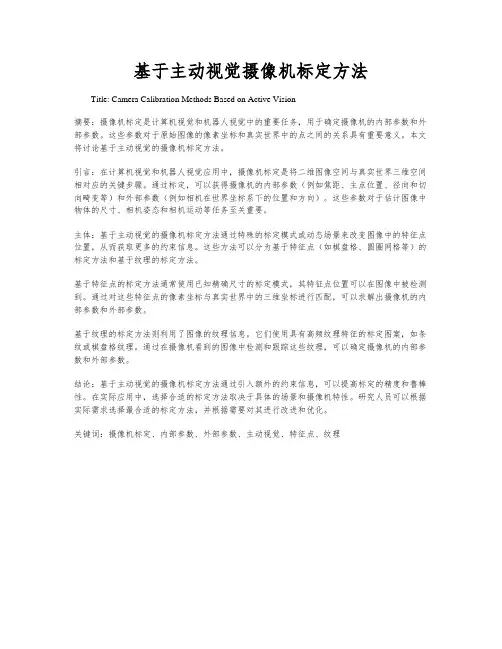

基于主动视觉摄像机标定方法
