气体汇流排详细介绍及使用说明
汇流排的安全使用

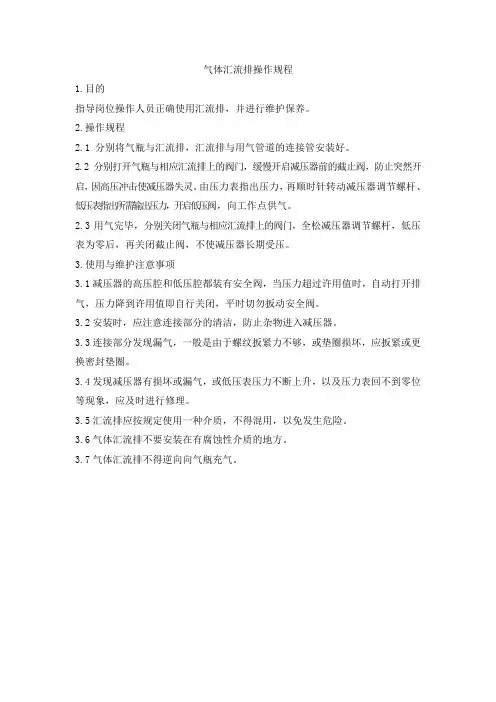

气体汇流排操作规程
1.目的
指导岗位操作人员正确使用汇流排，并进行维护保养。
2.操作规程
2.1 分别将气瓶与汇流排，汇流排与用气管道的连接管安装好。
2.2 分别打开气瓶与相应汇流排上的阀门，缓慢开启减压器前的截止阀，防止突然开启，因高压冲击使减压器失灵。
由压力表指出压力，再顺时针转动减压器调节螺杆、低压表指出所需输出压力，开启低压阀，向工作点供气。
2.3用气完毕，分别关闭气瓶与相应汇流排上的阀门，全松减压器调节螺杆，低压表为零后，再关闭截止阀，不使减压器长期受压。
3.使用与维护注意事项
3.1减压器的高压腔和低压腔都装有安全阀，当压力超过许用值时，自动打开排气，压力降到许用值即自行关闭，平时切勿扳动安全阀。
3.2安装时，应注意连接部分的清洁，防止杂物进入减压器。
3.3连接部分发现漏气，一般是由于螺纹扳紧力不够，或垫圈损坏，应扳紧或更换密封垫圈。
3.4发现减压器有损坏或漏气，或低压表压力不断上升，以及压力表回不到零位等现象，应及时进行修理。
3.5汇流排应按规定使用一种介质，不得混用，以免发生危险。
3.6气体汇流排不要安装在有腐蚀性介质的地方。
3.7气体汇流排不得逆向向气瓶充气。
气体汇流排安全操作规程(正式)
编订：__________________单位：__________________时间：__________________气体汇流排安全操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6566-31 气体汇流排安全操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
气体汇流排适用于气体消耗量较大的企业，其原理是将瓶装气体通过气体配比柜、卡具及软管输入至汇流排主管道，经减压，调节，通过管道输送至使用工地，其广泛应用于医院、化工、焊接、电子及科研单位。
气体汇流排基本性能气体汇流排是一种集中充气或供气的装置,它是将多只钢瓶气体通过阀门、导管联接到汇流总管，以便同时对这些钢瓶充气；或者减压、稳压后由管道输送到使用场所的专用设备，以保证用气器具的气源压力稳定可调，并达到不间断供气的目的。
气体汇流排安全操作规程1.气瓶应放置牢固，气瓶防倾倒措施不应用铁质链条，应用软绳上下两道圈好，防止相互碰撞和气瓶倾倒2.非工作人员不得入内及动用设备3.严禁吸烟和有明火，密封用的垫片材料必须用不燃材料制作，使用时严禁碰撞或用铁制工具敲击（包括各阀门、附件等）以免产生火花引起爆炸。
4.气瓶内的气体不得将气用尽，应当留有一定的余压，以免产生倒灌。
5.对送来的气瓶应检查各附件，瓶体是否完好，柒色正确，来路不明的气瓶不得入库和使用。

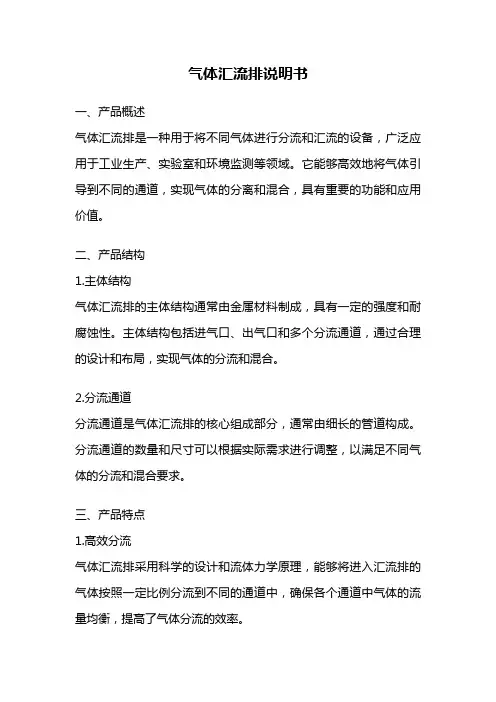

气体汇流排说明书
气体汇流排说明书一、产品概述气体汇流排是一种用于将不同气体进行分流和汇流的设备，广泛应用于工业生产、实验室和环境监测等领域。
它能够高效地将气体引导到不同的通道，实现气体的分离和混合，具有重要的功能和应用价值。
二、产品结构1.主体结构气体汇流排的主体结构通常由金属材料制成，具有一定的强度和耐腐蚀性。
主体结构包括进气口、出气口和多个分流通道，通过合理的设计和布局，实现气体的分流和混合。
2.分流通道分流通道是气体汇流排的核心组成部分，通常由细长的管道构成。
分流通道的数量和尺寸可以根据实际需求进行调整，以满足不同气体的分流和混合要求。
三、产品特点1.高效分流气体汇流排采用科学的设计和流体力学原理，能够将进入汇流排的气体按照一定比例分流到不同的通道中，确保各个通道中气体的流量均衡，提高了气体分流的效率。
2.灵活可调气体汇流排具有灵活可调的特点，用户可以根据需要调整不同通道的气体流量比例，以满足实际应用中的要求。
通过简单的操作，即可实现不同气体的精准分流和混合。
3.耐腐蚀性强气体汇流排主体结构通常采用耐腐蚀金属材料制成，能够在各种恶劣环境下长时间稳定运行。
同时，汇流排内部的分流通道也能够耐受不同气体的侵蚀，保证产品的使用寿命和性能稳定性。
4.安全可靠气体汇流排在设计和制造过程中严格遵守相应的安全标准，确保产品的安全可靠性。
同时，汇流排采用密封设计，能够有效防止气体泄漏，保障操作人员的安全。
四、使用方法1.连接气源将气体汇流排的进气口与气源连接，确保连接处密封可靠，避免气体泄漏。
2.调整分流比例根据实际需求，调整不同分流通道的气体流量比例。
可以通过调节阀门或改变分流通道的尺寸来实现。
3.连接出气口将分流后的气体通过各个出气口导出，可以连接到相应的设备或管道中。
4.注意安全在使用气体汇流排时，应注意操作规范，避免气体泄漏和其他安全风险的发生。
在长时间使用前应定期检查和维护设备，确保其正常运行。
五、注意事项1.在使用气体汇流排时，应遵循相应的操作规范，并确保操作人员具备相关的安全知识和技能。
气汇流排操作规程
空气汇流排操作规程
1、将气瓶逐个下软管连接，在气瓶阀全部关闭的情况下，将所要用的一边的汇流排上的高、低压截止阀，直角阀全部打开。
2、先微量开启所使用一边的其中一只气瓶阀，使高压压力表值缓慢上升，直至压力不再上升时，再逐个缓慢打开使用边的所有气瓶。
3、在确认压力稳定后，再顺时转动减压器调节螺杆，调压时不要一次性将压力表显示值调至所需压力，应逐步增压，即将压力调至某设定值时应停留一段时间等压力稳定后再进行下一轮增压直至到所需压力。
4、左右切换时应按相同步骤进行，如需停止生产，必须将氧气阀件关闭，然后将余气输完，最后旋转减压器调节螺杆，压力表示值为零时，再关闭截止阀。
5、汇流排投入使用后，应进行日常维护，严禁敲击管件。
正常使用中，每年必须对压力表进行计量检测。
6、定期检查软管，导管各连接部位。
如发现异常或损坏应及时更换。

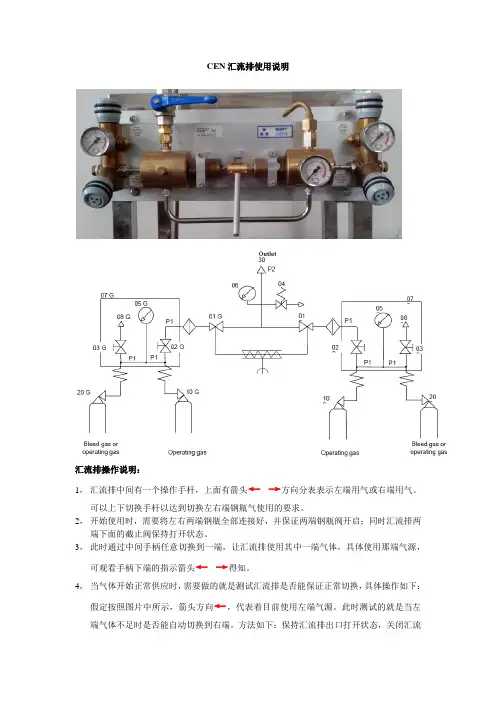

汇流排使用说明
CEN汇流排使用说明汇流排操作说明：1，汇流排中间有一个操作手杆，上面有箭头←→方向分表表示左端用气或右端用气。
可以上下切换手杆以达到切换左右端钢瓶气使用的要求。
2，开始使用时，需要将左右两端钢瓶全部连接好，并保证两端钢瓶阀开启；同时汇流排两端下面的截止阀保持打开状态。
3，此时通过中间手柄任意切换到一端，让汇流排使用其中一端气体。
具体使用那端气源，可观看手柄下端的指示箭头←→得知。
4，当气体开始正常供应时，需要做的就是测试汇流排是否能保证正常切换，具体操作如下：假定按照图片中所示，箭头方向←，代表着目前使用左端气源。
此时测试的就是当左端气体不足时是否能自动切换到右端。
方法如下：保持汇流排出口打开状态，关闭汇流排左端下面截止阀及左端钢瓶阀，以达到左端气源不足的现象。
此时观察汇流排出口是否继续有气体流出。
如果有气体流出，证明汇流排已经自动通过右端钢瓶供气。
此时已达到自动切换目的。
但请注意：中间手柄不会自动切换；汇流排的出口压力表压力会降低到切换时的压力（8公斤左右）。
5，测试右端同样的道理。
先将手柄箭头指示到右端→，然后保持汇流排出口打开的状态下，关闭右端下面截止阀及钢瓶阀。
观察汇流排出口是否有气体流出，并同时观察汇流排出口压力表压力。
如果有气体流出，证明汇流排已经自动通过左端钢瓶供气。
此时已达到自动切换目的最后，使用过程中非常重要的事项：1,保持汇流排两端下面的截止阀打开状态（保证能自动切换）；2,保持两端钢瓶阀打开状态（保证能自动切换）；3,保持汇流排两端上面的截止阀关闭状态（防止气体从上端出口释放）4,手柄可以随便切换到一端，但此时供气端即为箭头指示方向；5,汇流排自动切换时中间手柄不会自动切换；6，当需要更换钢瓶时需要参考下面内容：更换钢瓶操作说明：当左端（假设开始箭头为←）钢瓶气降低至8公斤左右时，汇流排开始自动切换到右端钢瓶气，此时需更换左端钢瓶，按照以下顺序：1，将中间手柄切换到右端使用钢瓶，注意此时箭头应为→；2，关闭汇流排左端下面截止阀（为保证不串气）；3，关闭左端钢瓶阀（为保证不串气）。
汇流排使用说明
CEN汇流排使用说明汇流排操作说明：1，汇流排中间有一个操作手杆，上面有箭头←→方向分表表示左端用气或右端用气。
可以上下切换手杆以达到切换左右端钢瓶气使用的要求。
2，开始使用时，需要将左右两端钢瓶全部连接好，并保证两端钢瓶阀开启；同时汇流排两端下面的截止阀保持打开状态。
3，此时通过中间手柄任意切换到一端，让汇流排使用其中一端气体。
具体使用那端气源，可观看手柄下端的指示箭头←→得知。
4，当气体开始正常供应时，需要做的就是测试汇流排是否能保证正常切换，具体操作如下：假定按照图片中所示，箭头方向←，代表着目前使用左端气源。
此时测试的就是当左端气体不足时是否能自动切换到右端。
方法如下：保持汇流排出口打开状态，关闭汇流排左端下面截止阀及左端钢瓶阀，以达到左端气源不足的现象。
此时观察汇流排出口是否继续有气体流出。
如果有气体流出，证明汇流排已经自动通过右端钢瓶供气。
此时已达到自动切换目的。
但请注意：中间手柄不会自动切换；汇流排的出口压力表压力会降低到切换时的压力（8公斤左右）。
5，测试右端同样的道理。
先将手柄箭头指示到右端→，然后保持汇流排出口打开的状态下，关闭右端下面截止阀及钢瓶阀。
观察汇流排出口是否有气体流出，并同时观察汇流排出口压力表压力。
如果有气体流出，证明汇流排已经自动通过左端钢瓶供气。
此时已达到自动切换目的最后，使用过程中非常重要的事项：1,保持汇流排两端下面的截止阀打开状态（保证能自动切换）；2,保持两端钢瓶阀打开状态（保证能自动切换）；3,保持汇流排两端上面的截止阀关闭状态（防止气体从上端出口释放）4,手柄可以随便切换到一端，但此时供气端即为箭头指示方向；5,汇流排自动切换时中间手柄不会自动切换；6，当需要更换钢瓶时需要参考下面内容：更换钢瓶操作说明：当左端（假设开始箭头为←）钢瓶气降低至8公斤左右时，汇流排开始自动切换到右端钢瓶气，此时需更换左端钢瓶，按照以下顺序：1，将中间手柄切换到右端使用钢瓶，注意此时箭头应为→；2，关闭汇流排左端下面截止阀（为保证不串气）；3，关闭左端钢瓶阀（为保证不串气）。
汇流排介绍及技术参数
一、设计特点◇气体汇流排主要适用于连续消耗瓶装气体的单位。
气体汇流排使用时将数只乃至数十只气瓶，集中连接在汇流排导管上，将气体经过过滤、减压及稳压后输送到使用场所。
气体汇流排有结构紧凑、管理方便，安全可靠等特点。
◇汇流排导管采用优质304或316不锈钢管或hpb59-1的黄铜管或紫铜管材质制造。
◇整个系统经严格强度及气密性测试，安全可靠。
◇汇流排设计形式：配龙门架型、T字型、一字型多个形式，安装操作安全方便。
◇设计合格，方便安装，支架另配。
◇配置大流量气体减压器。
◇开放式设计结构，美观、实用、安全，经久耐用，结构合理。
◇出厂前全系统均进行严格的强度试验及气密性试验，安全可靠◇可以预留压力开关接口及扩展接口。
◇丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
◇易维护式气体过滤装置能有效阻挡气体中的灰尘和杂质（减压器本身有过滤设置，也可另外加装过滤器）。
◇丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
◇独特的切换阀设计，容易进行主供气瓶组与备用气瓶组的切换使用、压力调整。
如选用自动切换汇流排，无需人工进行切换◇氧气按行业标准去油脱脂清洗◇适用于集中供气管道，中小型医院、工厂气体供应站、机械制造、实验室、化工、玻璃、食品、钢铁、航空航天等多个领域。
二、性能说明◇使用介质：氧、氮、氩、氦、氨、二氧化碳、氢、丙烷、丙烯、乙炔、天然气、空气、混合气、笑气、霞普气等◇分组选择：双组式、单侧式◇主要材质：Hpb59-1，SUS304、SUS316或T2◇安装形式：靠墙安装或水平安装◇主要密封件：聚乙烯四氟◇配置大流量、高强度气体调压器◇选配件：泄压阀或压力报警器◇工作环境温度：-20~40℃◇气瓶接管：不锈钢金属软管或紫铜汇流管或高压胶管◇安全泄压装置螺纹接口：M14×1.5◇电源电压：无三、设计参数四、使用汇流排的优势◇使用汇流排可以节约换钢瓶的次数，减轻工人的劳动强度和节约人工成本。
◇让高压气体集中管理，可以减少安全隐患的存在。
(参考)汇流排的操作说明
汇流排的操作说明
关于汇流排的结构介绍如下：
1、左右两边带手轮的阀组模块是截止阀
2、中间U型管连接的是左右两侧的调压阀，左侧调压阀上装有安全装置
3、最中间的是操纵杆，其箭头指向为那一侧正在供气
关于汇流排的操作介绍如下：
将汇流排安装到系统上后，用手将阀组模块的手轮全部顺时针旋转，关闭阀门，左右两侧都接入气源。
1、缓缓逆时针打开一侧的处于上方的手轮，对阀组模块进行吹扫，吹扫完成后顺
时针关闭该手轮，然后对另一侧进行同样的操作。
2、缓缓逆时针打开一侧的处于下方的手轮，对整条管路进行吹扫，吹扫完成后顺
时针关闭该手轮，然后对另一侧进行同样的操作。
3、正常供气时，两侧处于下方的手轮都处于打开状态。
4、当一侧气体耗尽时，另一侧的气体会自动补充到管路中，不过供气压力和流量
将会有所减小。
5、当一侧气体耗尽，更换气体时，需先关闭这一侧处于下方的手轮，然后扳动中
间的操纵杆到另一极限位置，使另一侧气体以正常的压力和流量供气，接着更
换气体。
当气体更换完成后，首先打开这一侧上方的手轮，对阀组模块进行吹
扫，吹扫完成后关闭此手轮，然后打开这一侧下方的手轮，使这一侧的气体处
于备用状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气体汇流排详细介绍及使用说明
气体汇流排适用于气体消耗量较大的企业，其原理是将瓶装气体通过卡具及软管输入至汇流排主管道，经减压，调节，通过管道输送至使用工地，其广泛应用于医院、化工、焊接、电子及科研单位。
气体汇流排基本性能
汇流排：指瓶装高压气体，通过此设备减压到一定的使用压力，是集中供气体的一种设备。
汇流排由左右两根汇流主管道组成，中间有四只高压阀门，分别控制左右两组汇流管，每组有相当数量的分阀，软管及卡具连接气瓶，中间装有一块高压表，用来检测汇流管内的压力，高压阀门上方分别有两组减压器，以便控制调节使用压力及流量，减压器上方分别有两只低压阀门，用来控制两排汇流切换时的低压气体，汇流低压主管道装有一只低压总阀门，用来控制低压管道的气体。
气体汇流排是一种集中充气或供气的装置, 它是将多只钢瓶气体通过阀门、导管联接到汇流总管，以便同时对这些钢瓶充气；或者经减压、稳压后由管道输送到使用场所的专用设备，以保证用气器具的气源压力稳定可调，并达到不间断供气的目的。
本公司加工生产的产品适用的介质有氦气、氧气、氮气、空气等气体，主要用于工矿企业、医疗机构、科研院校等用气量大的单位。
本产品结构合理，工艺先进，操作简便，是保障安全、实现文明生产的重要装置。
本产品根据气瓶多少和配置式区分，具有多种结构形式，有1×5瓶组、2×5瓶组、3×5瓶组、5×5瓶组、10×5瓶组等可供选择，也可根据用户需要和环境要求作特殊配置。
本产品的气体压力适配于所配置的气瓶公称压力。
本公司可制作各种规格的气体汇流排，包括氧气汇流排、氮气汇流排、空气汇流排、氩气汇流排、氢气汇流排、氦气汇流排、二氧化碳汇流排二氧化碳电加热汇流排、丙烷汇流排丙烯汇流排乙炔汇流排、两瓶组气体汇流排、单侧式气体汇流排、双侧式气体汇流排等各种气体汇流排。
气体汇流排根据根据材质还可分为黄铜汇流排和不锈钢汇流排；根据操作性能可分为单侧式汇流排，双侧式汇流排，半自动汇流排，全自动汇流排，半自动切换、不停气维修汇流排；根据输出气压的稳定性还可分为单级式汇流排，双级式汇流排等
、结构总述
（一）基本参数
注：1、最大或最小的范围，具体的调节范围可根据用户的要求而定。
2、 汇集瓶数可以根据用户的需求生产不同的瓶数的汇流排。
3、 上表所示只是代表性的气体汇流排。
其它介质及非标气体汇流排也可根据用户的要求 加工定做。
二、使用概述
1、 汇流排是集中供气设备的主要组成部分，其作用是将高压气体变成低压气体，以便于 使用。
2、 两组汇流管一组使用时，另一组可拆换气瓶，两组轮流工作。
名 称 氧气汇流排 氢气汇流排 氮气汇流排 二氧化碳汇流排
输入压力 15 15 15 15
输出压力 0.1-4 0.1-4 0.1-4 0.1-4
流量m3∕h
4-1000 150-250 60-250 60-250
汇集瓶数 5-30 5-30 5-30 5-30
外形尺寸 总重量 单侧式气体汇流排
f F JvJ ⅜∖
⅜
双侧式气体汇流排
双侧式半自动切换气体汇流排
双侧集中供气装置双侧式气体汇流排结构特点
★开放式结构设计
★管路端部采用盲塞，可满足扩展需要
★系统设有气体过滤装置，可有效过滤气体中的杂物
★左、右两侧分别供气，可实现连续供气标准配置
I tL： IJJZJl∪∕ZJ1
双侧式全自动切换汇流排自动切换集中供气装置自动切换式汇流排结构特点
★该自动切换系统操作方便，性能可靠
★不需要操作者任何操作即可实现自动切换
★不间断现场供气，欠压声光报警。
★自动切换柜采用全封闭式金属箱，抗干扰性强
★电磁开关控制
★信号灯指示工作状态
★三路气体压力显示
★可水平安装
★可适用于氧气、二氧化碳、氮气等非燃性气体
标准配置
♦高压软管采用金属防爆软管
♦乙炔、丙烷气体汇流排在输出端配置回火防止器
♦二氧化碳气体装置设有加热减压装置，结构合理，经久耐用
♦压力显示表头采用电接点压力表
三、气体汇流排的安全使用和维护保养
1•开启：应缓慢开启减压器前的截止阀，防止突然开启，因高压冲击使减压器失灵。
由压力表指出压力，再顺时针转动减压器调节螺杆、低压表指出所需输出压力，开启低压阀，向工作点供气。
2•停止供气，只需全松减压器调节螺杆，低压表为零后，再关闭截止阀，不使减压器长期受压。
3. 减压器的高压腔和低压腔都装有安全阀，当压力超过许用值时，自动打开排气，压力降到许用值即自行关闭，平时切勿扳动安全阀。
4. 安装时，应注意连接部分的清洁，防止杂物进入减压器。
5. 连接部分发现漏气，一般是由于螺纹扳紧力不够，或垫圈损坏，应扳紧或更换密封垫圈。
6. 发现减压器有损坏或漏气，或低压表压力不断上升，以及压力表回不到零位等现象，应及时进行修理。
7•汇流排应按规定使用一种介质，不得混用，以免发生危险。
8. 氧气汇流排严禁接触油脂，以免发生燃烧起火。
9. 气体汇流排不要安装在有腐蚀性介质的地方。
10. 气体汇流排不得逆向向气瓶充气。
四、充装软管卡具汇流软管卡具
G5∕8 G3/4四氟软管 不诱钢渡纹管
念压橡胶软管 快速防错装卡具
提蓝卡具。
