气体汇流排详细介绍及使用说明

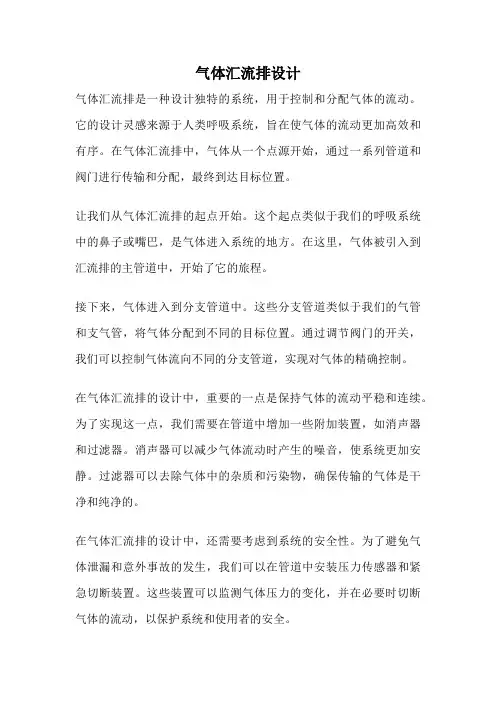

气体汇流排设计
气体汇流排设计气体汇流排是一种设计独特的系统，用于控制和分配气体的流动。
它的设计灵感来源于人类呼吸系统，旨在使气体的流动更加高效和有序。
在气体汇流排中，气体从一个点源开始，通过一系列管道和阀门进行传输和分配，最终到达目标位置。
让我们从气体汇流排的起点开始。
这个起点类似于我们的呼吸系统中的鼻子或嘴巴，是气体进入系统的地方。
在这里，气体被引入到汇流排的主管道中，开始了它的旅程。
接下来，气体进入到分支管道中。
这些分支管道类似于我们的气管和支气管，将气体分配到不同的目标位置。
通过调节阀门的开关，我们可以控制气体流向不同的分支管道，实现对气体的精确控制。
在气体汇流排的设计中，重要的一点是保持气体的流动平稳和连续。
为了实现这一点，我们需要在管道中增加一些附加装置，如消声器和过滤器。
消声器可以减少气体流动时产生的噪音，使系统更加安静。
过滤器可以去除气体中的杂质和污染物，确保传输的气体是干净和纯净的。
在气体汇流排的设计中，还需要考虑到系统的安全性。
为了避免气体泄漏和意外事故的发生，我们可以在管道中安装压力传感器和紧急切断装置。
这些装置可以监测气体压力的变化，并在必要时切断气体的流动，以保护系统和使用者的安全。
让我们来看看气体汇流排的终点。
在这里，气体到达了它的目标位置，并被用于特定的应用。
例如，气体可以被送入实验室设备中进行科学研究，或者被用于工业生产中的各种工艺过程。
无论是哪种应用，气体汇流排都起到了至关重要的作用，确保气体的准确传输和分配。
通过以上的描述，我们可以看出，气体汇流排是一个精心设计的系统，它借鉴了人类呼吸系统的原理，并将其应用于气体的控制和分配。
它的设计考虑了气体流动的平稳性、安全性和精确性，保证了气体的有效传输和分配。
气体汇流排的设计不仅仅是一个工程问题，更是一种对人类呼吸系统的赞美和致敬。
汇流排的安全使用
气体汇流排操作规程
1.目的
指导岗位操作人员正确使用汇流排，并进行维护保养。
2.操作规程
2.1 分别将气瓶与汇流排，汇流排与用气管道的连接管安装好。
2.2 分别打开气瓶与相应汇流排上的阀门，缓慢开启减压器前的截止阀，防止突然开启，因高压冲击使减压器失灵。
由压力表指出压力，再顺时针转动减压器调节螺杆、低压表指出所需输出压力，开启低压阀，向工作点供气。
2.3用气完毕，分别关闭气瓶与相应汇流排上的阀门，全松减压器调节螺杆，低压表为零后，再关闭截止阀，不使减压器长期受压。
3.使用与维护注意事项
3.1减压器的高压腔和低压腔都装有安全阀，当压力超过许用值时，自动打开排气，压力降到许用值即自行关闭，平时切勿扳动安全阀。
3.2安装时，应注意连接部分的清洁，防止杂物进入减压器。
3.3连接部分发现漏气，一般是由于螺纹扳紧力不够，或垫圈损坏，应扳紧或更换密封垫圈。
3.4发现减压器有损坏或漏气，或低压表压力不断上升，以及压力表回不到零位等现象，应及时进行修理。
3.5汇流排应按规定使用一种介质，不得混用，以免发生危险。
3.6气体汇流排不要安装在有腐蚀性介质的地方。
3.7气体汇流排不得逆向向气瓶充气。
气体汇流排详细介绍及使用说明
气体汇流排详细介绍及使用说明气体汇流排适用于气体消耗量较大的企业，其原理是将瓶装气体通过卡具及软管输入至汇流排主管道，经减压，调节，通过管道输送至使用工地，其广泛应用于医院、化工、焊接、电子及科研单位。
气体汇流排基本性能汇流排：指瓶装高压气体，通过此设备减压到一定的使用压力，是集中供气体的一种设备。
汇流排由左右两根汇流主管道组成，中间有四只高压阀门，分别控制左右两组汇流管，每组有相当数量的分阀，软管及卡具连接气瓶，中间装有一块高压表，用来检测汇流管内的压力，高压阀门上方分别有两组减压器，以便控制调节使用压力及流量，减压器上方分别有两只低压阀门，用来控制两排汇流切换时的低压气体，汇流低压主管道装有一只低压总阀门，用来控制低压管道的气体。
气体汇流排是一种集中充气或供气的装置, 它是将多只钢瓶气体通过阀门、导管联接到汇流总管，以便同时对这些钢瓶充气；或者经减压、稳压后由管道输送到使用场所的专用设备，以保证用气器具的气源压力稳定可调，并达到不间断供气的目的。
本公司加工生产的产品适用的介质有氦气、氧气、氮气、空气等气体，主要用于工矿企业、医疗机构、科研院校等用气量大的单位。
本产品结构合理，工艺先进，操作简便，是保障安全、实现文明生产的重要装置。
本产品根据气瓶多少和配置式区分，具有多种结构形式，有1×5瓶组、2×5瓶组、3×5瓶组、5×5瓶组、10×5瓶组等可供选择，也可根据用户需要和环境要求作特殊配置。
本产品的气体压力适配于所配置的气瓶公称压力。
本公司可制作各种规格的气体汇流排，包括氧气汇流排、氮气汇流排、空气汇流排、氩气汇流排、氢气汇流排、氦气汇流排、二氧化碳汇流排二氧化碳电加热汇流排、丙烷汇流排丙烯汇流排乙炔汇流排、两瓶组气体汇流排、单侧式气体汇流排、双侧式气体汇流排等各种气体汇流排。
气体汇流排根据根据材质还可分为黄铜汇流排和不锈钢汇流排；根据操作性能可分为单侧式汇流排，双侧式汇流排，半自动汇流排，全自动汇流排，半自动切换、不停气维修汇流排；根据输出气压的稳定性还可分为单级式汇流排，双级式汇流排等、结构总述（一）基本参数注：1、最大或最小的范围，具体的调节范围可根据用户的要求而定。
气体汇流排说明书
气体汇流排说明书一、产品概述气体汇流排是一种用于将不同气体进行分流和汇流的设备，广泛应用于工业生产、实验室和环境监测等领域。
它能够高效地将气体引导到不同的通道，实现气体的分离和混合，具有重要的功能和应用价值。
二、产品结构1.主体结构气体汇流排的主体结构通常由金属材料制成，具有一定的强度和耐腐蚀性。
主体结构包括进气口、出气口和多个分流通道，通过合理的设计和布局，实现气体的分流和混合。
2.分流通道分流通道是气体汇流排的核心组成部分，通常由细长的管道构成。
分流通道的数量和尺寸可以根据实际需求进行调整，以满足不同气体的分流和混合要求。
三、产品特点1.高效分流气体汇流排采用科学的设计和流体力学原理，能够将进入汇流排的气体按照一定比例分流到不同的通道中，确保各个通道中气体的流量均衡，提高了气体分流的效率。
2.灵活可调气体汇流排具有灵活可调的特点，用户可以根据需要调整不同通道的气体流量比例，以满足实际应用中的要求。
通过简单的操作，即可实现不同气体的精准分流和混合。
3.耐腐蚀性强气体汇流排主体结构通常采用耐腐蚀金属材料制成，能够在各种恶劣环境下长时间稳定运行。
同时，汇流排内部的分流通道也能够耐受不同气体的侵蚀，保证产品的使用寿命和性能稳定性。
4.安全可靠气体汇流排在设计和制造过程中严格遵守相应的安全标准，确保产品的安全可靠性。
同时，汇流排采用密封设计，能够有效防止气体泄漏，保障操作人员的安全。
四、使用方法1.连接气源将气体汇流排的进气口与气源连接，确保连接处密封可靠，避免气体泄漏。
2.调整分流比例根据实际需求，调整不同分流通道的气体流量比例。
可以通过调节阀门或改变分流通道的尺寸来实现。
3.连接出气口将分流后的气体通过各个出气口导出，可以连接到相应的设备或管道中。
4.注意安全在使用气体汇流排时，应注意操作规范，避免气体泄漏和其他安全风险的发生。
在长时间使用前应定期检查和维护设备，确保其正常运行。
五、注意事项1.在使用气体汇流排时，应遵循相应的操作规范，并确保操作人员具备相关的安全知识和技能。
气汇流排操作规程
空气汇流排操作规程
1、将气瓶逐个下软管连接，在气瓶阀全部关闭的情况下，将所要用的一边的汇流排上的高、低压截止阀，直角阀全部打开。
2、先微量开启所使用一边的其中一只气瓶阀，使高压压力表值缓慢上升，直至压力不再上升时，再逐个缓慢打开使用边的所有气瓶。
3、在确认压力稳定后，再顺时转动减压器调节螺杆，调压时不要一次性将压力表显示值调至所需压力，应逐步增压，即将压力调至某设定值时应停留一段时间等压力稳定后再进行下一轮增压直至到所需压力。
4、左右切换时应按相同步骤进行，如需停止生产，必须将氧气阀件关闭，然后将余气输完，最后旋转减压器调节螺杆，压力表示值为零时，再关闭截止阀。
5、汇流排投入使用后，应进行日常维护，严禁敲击管件。
正常使用中，每年必须对压力表进行计量检测。
6、定期检查软管，导管各连接部位。
如发现异常或损坏应及时更换。
汇流排使用说明
CEN汇流排使用说明汇流排操作说明：1，汇流排中间有一个操作手杆，上面有箭头←→方向分表表示左端用气或右端用气。
可以上下切换手杆以达到切换左右端钢瓶气使用的要求。
2，开始使用时，需要将左右两端钢瓶全部连接好，并保证两端钢瓶阀开启；同时汇流排两端下面的截止阀保持打开状态。
3，此时通过中间手柄任意切换到一端，让汇流排使用其中一端气体。
具体使用那端气源，可观看手柄下端的指示箭头←→得知。
4，当气体开始正常供应时，需要做的就是测试汇流排是否能保证正常切换，具体操作如下：假定按照图片中所示，箭头方向←，代表着目前使用左端气源。
此时测试的就是当左端气体不足时是否能自动切换到右端。
方法如下：保持汇流排出口打开状态，关闭汇流排左端下面截止阀及左端钢瓶阀，以达到左端气源不足的现象。
此时观察汇流排出口是否继续有气体流出。
如果有气体流出，证明汇流排已经自动通过右端钢瓶供气。
此时已达到自动切换目的。
但请注意：中间手柄不会自动切换；汇流排的出口压力表压力会降低到切换时的压力（8公斤左右）。
5，测试右端同样的道理。
先将手柄箭头指示到右端→，然后保持汇流排出口打开的状态下，关闭右端下面截止阀及钢瓶阀。
观察汇流排出口是否有气体流出，并同时观察汇流排出口压力表压力。
如果有气体流出，证明汇流排已经自动通过左端钢瓶供气。
此时已达到自动切换目的最后，使用过程中非常重要的事项：1,保持汇流排两端下面的截止阀打开状态（保证能自动切换）；2,保持两端钢瓶阀打开状态（保证能自动切换）；3,保持汇流排两端上面的截止阀关闭状态（防止气体从上端出口释放）4,手柄可以随便切换到一端，但此时供气端即为箭头指示方向；5,汇流排自动切换时中间手柄不会自动切换；6，当需要更换钢瓶时需要参考下面内容：更换钢瓶操作说明：当左端（假设开始箭头为←）钢瓶气降低至8公斤左右时，汇流排开始自动切换到右端钢瓶气，此时需更换左端钢瓶，按照以下顺序：1，将中间手柄切换到右端使用钢瓶，注意此时箭头应为→；2，关闭汇流排左端下面截止阀（为保证不串气）；3，关闭左端钢瓶阀（为保证不串气）。
汇流排使用说明
CEN汇流排使用说明汇流排操作说明：1，汇流排中间有一个操作手杆，上面有箭头←→方向分表表示左端用气或右端用气。
可以上下切换手杆以达到切换左右端钢瓶气使用的要求。
2，开始使用时，需要将左右两端钢瓶全部连接好，并保证两端钢瓶阀开启；同时汇流排两端下面的截止阀保持打开状态。
3，此时通过中间手柄任意切换到一端，让汇流排使用其中一端气体。
具体使用那端气源，可观看手柄下端的指示箭头←→得知。
4，当气体开始正常供应时，需要做的就是测试汇流排是否能保证正常切换，具体操作如下：假定按照图片中所示，箭头方向←，代表着目前使用左端气源。
此时测试的就是当左端气体不足时是否能自动切换到右端。
方法如下：保持汇流排出口打开状态，关闭汇流排左端下面截止阀及左端钢瓶阀，以达到左端气源不足的现象。
此时观察汇流排出口是否继续有气体流出。
如果有气体流出，证明汇流排已经自动通过右端钢瓶供气。
此时已达到自动切换目的。
但请注意：中间手柄不会自动切换；汇流排的出口压力表压力会降低到切换时的压力（8公斤左右）。
5，测试右端同样的道理。
先将手柄箭头指示到右端→，然后保持汇流排出口打开的状态下，关闭右端下面截止阀及钢瓶阀。
观察汇流排出口是否有气体流出，并同时观察汇流排出口压力表压力。
如果有气体流出，证明汇流排已经自动通过左端钢瓶供气。
此时已达到自动切换目的最后，使用过程中非常重要的事项：1,保持汇流排两端下面的截止阀打开状态（保证能自动切换）；2,保持两端钢瓶阀打开状态（保证能自动切换）；3,保持汇流排两端上面的截止阀关闭状态（防止气体从上端出口释放）4,手柄可以随便切换到一端，但此时供气端即为箭头指示方向；5,汇流排自动切换时中间手柄不会自动切换；6，当需要更换钢瓶时需要参考下面内容：更换钢瓶操作说明：当左端（假设开始箭头为←）钢瓶气降低至8公斤左右时，汇流排开始自动切换到右端钢瓶气，此时需更换左端钢瓶，按照以下顺序：1，将中间手柄切换到右端使用钢瓶，注意此时箭头应为→；2，关闭汇流排左端下面截止阀（为保证不串气）；3，关闭左端钢瓶阀（为保证不串气）。
氧气汇流排
氧气汇流排氧气汇流排是一种集中供气的装置，它是将多只钢瓶内的氧气通过阀门、导管及三通弯头等部件，联接到汇流排的总管，经减压、稳压后由管道输送到使用场所的专用设备，以保证用气组件的气源压力稳定可调，并达到不间断供气的目的。
下面我们来谈谈它的几个使用注意事项。
氧气汇流排严禁接触油脂，以免发生燃烧起火。
现在首先来讲讲汇流排的开启：应缓慢的打开减压器前的截止阀，防止突然开启，因高压冲击使减压器失灵。
由压力表指出压力，再顺时针转动减压器调节螺杆、低压表指出所需输出压力，开启低压阀，向工作点供气。
第二个要注意的是，停止供气，只需全松减压器调节螺杆，低压表为零后，再关闭截止阀，不使减压器长期受压。
其次，减压器的高压腔和低压腔都装有安全阀，当压力超过许用值时，自动打开排气，压力降到许用值即自行关闭，平时切勿扳动安全阀。
安装时，应注意连接部分的清洁，防止杂物进入减压器。
连接部分发现漏气，一般是由于螺纹扳紧力不够，或垫圈损坏，应扳紧或更换密封垫圈。
发现减压器有损坏或漏气，或低压表压力不断上升，以及压力表回不到零位等现象，应及时进行修理。
汇流排应按规定使用一种介质，不得混用，以免发生危险。
氧气汇流排不要安装在有腐蚀性介质的地方，更不得逆向向气瓶充气。
丹阳市延陵中学五金厂是提供各种工业医用实验室气体集中供气（站）的研发、制造、销售及售后服务为一体的科研型工厂企业，从事低温设备、燃气设备、气体汇流排、集装格、钢瓶检测设备、阻火器、减压器、调压阀组、高压软管、各种气体阀门、工位气包接头箱、空温汽化器，电加热水浴汽化器，LNG气化调压站，CNG调压撬等的生产和销售，及快速接头、杜瓦瓶截止阀维修包等附件。
该厂生产的产品质量可靠，性能稳定。
在这给大家推荐丹阳市延陵中学五金厂给大家，本厂拥有生产许可证，可以根据客户需求定制各种设备，并给您提供专业的服务。
希望能和大家合作愉快！欢迎致电垂询！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

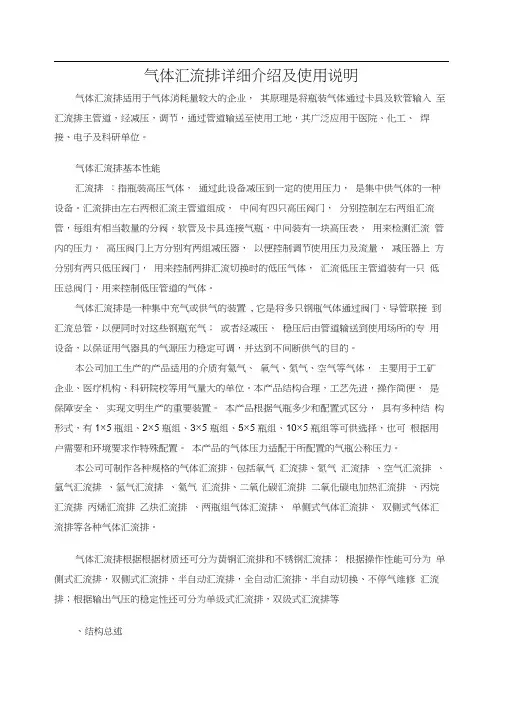

气体汇流排详细介绍及使用说明
气体汇流排适用于气体消耗量较大的企业，其原理是将瓶装气体通过卡具及软管输入至汇流排主管道，经减压，调节，通过管道输送至使用工地，其广泛应用于医院、化工、焊接、电子及科研单位。
气体汇流排基本性能
汇流排：指瓶装高压气体，通过此设备减压到一定的使用压力，是集中供气体的一种设备。
汇流排由左右两根汇流主管道组成，中间有四只高压阀门，分别控制左右两组汇流管，每组有相当数量的分阀，软管及卡具连接气瓶，中间装有一块高压表，用来检测汇流管内的压力，高压阀门上方分别有两组减压器，以便控制调节使用压力及流量，减压器上方分别有两只低压阀门，用来控制两排汇流切换时的低压气体，汇流低压主管道装有一只低压总阀门，用来控制低压管道的气体。
气体汇流排是一种集中充气或供气的装置,它是将多只钢瓶气体通过阀门、导管联接到汇流总管，以便同时对这些钢瓶充气；或者经减压、稳压后由管道输送到使用场所的专用设备，以保证用气器具的气源压力稳定可调，并达到不间断供气的目的。
本公司加工生产的产品适用的介质有氦气、氧气、氮气、空气等气体，主要用于工矿企业、医疗机构、科研院校等用气量大的单位。
本产品结构合理，工艺先进，操作简便，是保障安全、实现文明生产的重要装置。
本产品根据气瓶多少和配置式区分，具有多种结构形式，有1×5瓶组、2×5瓶组、3×5瓶组、5×5瓶组、10×5瓶组等可供选择，也可根据用户需要和环境要求作特殊配置。
本产品的气体压力适配于所配置的气瓶公称压力。
本公司可制作各种规格的气体汇流排，包括氧气汇流排、氮气汇流排、空气汇流排、氩气汇流排、氢气汇流排、氦气汇流排、二氧化碳汇流排二氧化碳电加热汇流排、丙烷汇流排丙烯汇流排乙炔汇流排、两瓶组气体汇流排、单侧式气体汇流排、双侧式气体汇流排等各种气体汇流排。
气体汇流排根据根据材质还可分为黄铜汇流排和不锈钢汇流排；根据操作性能可分为单侧式汇流排，双侧式汇流排，半自动汇流排，全自动汇流排，半自动切换、不停气维修汇流排；根据输出气压的稳定性还可分为单级式汇流排，双级式汇流排等
一、结构总述
(一)基本参数
注：1、最大或最小的范围，具体的调节范围可根据用户的要求而定。
2、汇集瓶数可以根据用户的需求生产不同的瓶数的汇流排。
3、上表所示只是代表性的气体汇流排。
其它介质及非标气体汇流排也可根据用户的要求
加工定做。
二、使用概述
1、汇流排是集中供气设备的主要组成部分，其作用是将高压气体变成低压气体，以便于使用。
2、两组汇流管一组使用时，另一组可拆换气瓶，两组轮流工作。
两瓶组气体汇流排单侧式气体汇流排
双侧式气体汇流排
双侧式半自动切换气体汇流排
双侧集中供气装置双侧式气体汇流排结构特点
★开放式结构设计
★管路端部采用盲塞，可满足扩展需要
★系统设有气体过滤装置，可有效过滤气体中的杂物
★左、右两侧分别供气，可实现连续供气
标准配置
◆高压软管采用金属防爆软管。
◆乙炔、丙烷气体汇流排在输出端配置回火防止器
◆二氧化碳气体汇流排配有电加热式双级减压器和电器控制箱
双侧式全自动切换汇流排
1. 开启：应缓慢开启减压器前的截止阀，防止突然开启，因高压冲击使减压器失灵。
由压力表指出压力，再顺时针转动减压器调节螺杆、低压表指出所需输出压力，开启低压阀，向工作点供气。
2. 停止供气，只需全松减压器调节螺杆，低压表为零后，再关闭截止阀，不使减压器长期受压。
3. 减压器的高压腔和低压腔都装有安全阀，当压力超过许用值时，自动打开排气，压力降到许用值即自行关闭，平时切勿扳动安全阀。
4. 安装时，应注意连接部分的清洁，防止杂物进入减压器。
5. 连接部分发现漏气，一般是由于螺纹扳紧力不够，或垫圈损坏，应扳紧或更换密封垫圈。
6. 发现减压器有损坏或漏气，或低压表压力不断上升，以及压力表回不到零位等现象，应及时进行修理。
7. 汇流排应按规定使用一种介质，不得混用，以免发生危险。
8. 氧气汇流排严禁接触油脂，以免发生燃烧起火。
9. 气体汇流排不要安装在有腐蚀性介质的地方。
10. 气体汇流排不得逆向向气瓶充气。
四、充装软管卡具汇流软管卡具。
