电能表修校职业技能鉴定试题库(绘图题)
电能表修校专业技能模考试题(含参考答案)
电能表修校专业技能模考试题（含参考答案）一、单选题（共50题，每题1分，共50分）1、当二次回路负荷超过互感器额定二次负荷或二次回路电压降超差时，应及时查明原因，并在（）内处理。
A、两个月B、半个月C、三个月D、一个月正确答案：D2、在三相交流电路中，相与相之间的电压称为（）。
A、线电压B、电压差C、相电压D、相角差正确答案：A3、电能计量装置包括（）。
A、电能表、互感器、计费系统B、电能表、互感器及其二次回路C、电能表、计费系统D、进户线、电能表、互感器正确答案：B4、电流互感器二次阻抗折合到一次侧后，应乘（）倍（电流互感器的变比为K）。
A、K²B、1/KC、1/K²D、K正确答案：C5、检定0.2级电子式电能表时，标准电能表的脉冲数不应少于（）。
A、10000B、2000C、1000D、5000正确答案：D6、电流互感器二次负荷测试时，电流互感器实际二次负荷应在（）额定二次负荷范围内。
A、20%～100%B、0%～80%C、0%～75%D、25%～100%正确答案：D7、三相三线有功电能表校验中当调定负荷功率因数cosφ=0.866（感性）时，A、C两元件cosθ值分别为（）。
A、0.5（感性）、1.0B、0.866（感性）、1.0C、1.0、0.5（容性）D、1.0、0.5（感性）正确答案：A8、互感器的检定周期是：电磁式电流、电压互感器的检定周期不得超过（）。
A、30年B、40年C、10年D、20年正确答案：C9、在电压互感器连续2个周期3次检定中，最后一次检定结果与前2次检定结果中的任何一次比较，误差变化不大于其误差限值的1/3，检定周期可以延长至（）年。
A、1B、4.5C、4D、2.5正确答案：C10、接入中性点非有效接地的高压线路的计量装置，宜采用（）。
A、三台电压互感器，且按Y0/y0方式接线B、两台电压互感器，且按V/v方式接线C、两台电压互感器，接线方式不定D、三台电压互感器，且按Y/y方式接线正确答案：B11、按照《电能计量装置技术管理规程》要求，至少要使用0.2级电压互感器的电能计量装置是（）用户。
电能表修校工-高级工-绘图题
识别图E-59是哪种仪表的原理电路图，并简述使用这种仪表时的注意事项。
图E-59答案：答：图E-59所示是测定绝缘电阻用的绝缘电阻表，俗称摇表，使用时注意事项有：（1）检查被测设备的电源确已断开，被测设备已放电、已无残余电荷。
（2）将接线端钮L和E开路，摇动手柄至规定转速，此时指针应指在"∞"处，再将L与E 短接，轻摇手柄，指针应在"0"处，这说明绝缘电阻表是好的。
（3）将被测设备接在端钮L和E间即可，当测设备对外壳的绝缘电阻时，就将端钮E接到外壳；测瓷绝缘子的绝缘，如表面受潮受污，为去除表面泄漏影响，可在绝缘子表面用裸线绕一短路匝，并接在G端钮上。
（4）均匀速度摇动手柄，使转速接近120r/min。
指针稳定后读数。
（5）禁止在雷电时或有其他感应电产生可能时测设备的绝缘。
（6）在测电容器、电缆等大电容设备的绝缘电阻后，一定要将被测设备放电。
2.(绘图题,专门技能,较难)绘出用电流表、电压表、单相功率因数表在不停电情况下测量按Yyn12接线的三相电压互感器或三相电压互感器组各相实际二次负载的测量接线图（以U相为例）。
答案：答：见图E-74，图中示出不停电测量三相电压互感器U相实际二次负载接线。
图E-74TV x—三相电压互感器；PA—电流表；PV—电压表；cosϕ 功率因数表有电源变压器T（220V/12V）一只，参数相同的整流二极管V两只，稳压管W、滤波电容器C、限流电阻器R和电阻器R1各一只，将它们接成全波整流直流稳压电路。
答案：答：见图E-4。
图E-44.(绘图题,基础知识,中等)画出硅晶体二极管的正向伏安特性图。
答案：答：见图E-5。
图E-55.(绘图题,基础知识,中等)一稳压管的稳压值为8V、最大稳定电流为15mA，画出其反向伏安特性图。
答案：答：见图E-6。
图E-66.(绘图题,专业知识,较易)绘出互感器工频耐压试验原理接线图。
答案：答：见图E-29。

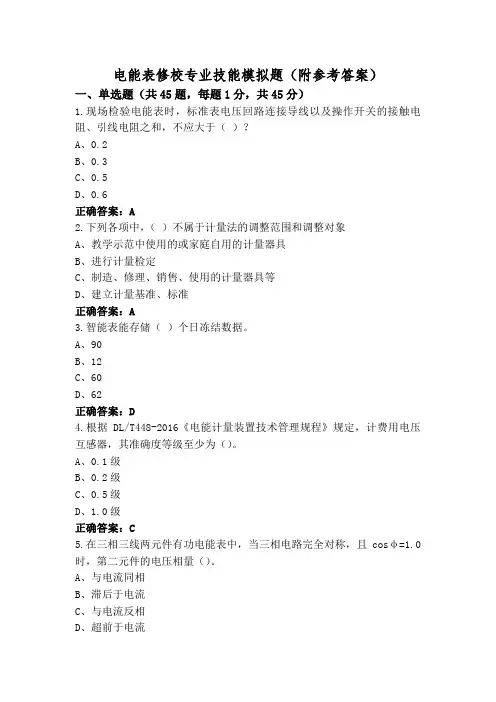

电能表修校专业技能模拟题(附参考答案)
电能表修校专业技能模拟题（附参考答案）一、单选题（共45题，每题1分，共45分）1.现场检验电能表时，标准表电压回路连接导线以及操作开关的接触电阻、引线电阻之和，不应大于（）？A、0.2B、0.3C、0.5D、0.6正确答案：A2.下列各项中，（）不属于计量法的调整范围和调整对象A、教学示范中使用的或家庭自用的计量器具B、进行计量检定C、制造、修理、销售、使用的计量器具等D、建立计量基准、标准正确答案：A3.智能表能存储（）个日冻结数据。
A、90B、12C、60D、62正确答案：D4.根据DL/T448-2016《电能计量装置技术管理规程》规定，计费用电压互感器，其准确度等级至少为（）。
A、0.1级B、0.2级C、0.5级D、1.0级正确答案：C5.在三相三线两元件有功电能表中，当三相电路完全对称，且cosφ=1.0时，第二元件的电压相量（）。
A、与电流同相B、滞后于电流C、与电流反相D、超前于电流正确答案：B6.在参比条件下，智能电能表内部时钟的日计时误差限为（）s/d。
A、±0.1B、±1C、±2D、±0.5正确答案：D7.当测量结果服从正态分布时，随机误差绝对值大于标准差的概率是（）。
A、95%B、50%C、68.30%D、31.70%正确答案：D8.电流互感器二次负荷测试时，电流互感器实际二次负荷应在（）额定二次负荷范围内。
A、0%～80%B、25%～100%C、20%～100%D、0%～75%正确答案：B9.三台单相电压互感器Y接线，接于110kV电网上，则选用的额定一次电压和基本二次绕组的额定电压为（）。
A、一次侧为110kV，二次侧为100VB、一次侧为110kV，二次侧为100/1.732VC、一次侧为110/1.732kV，二次侧为100/1.732VD、一次侧为100/1.732kV，二次侧为100/1.732V正确答案：C10.JJG596-2012规程中，检定结果修约的保留位是指比（）多一位的数。
电能表修校工-高级技师-绘图题
1.(绘图题,专门技能,难)请画出电能表本地通信帧格式结构图答案：答：见图E-54图E-542.(绘图题,专门技能,难)请画出远方抄表系统原理框图。
答案：答：见图E-55。
图E-553.(绘图题,专门技能,难)画出付费系统的通用实体模型。
答案：答：见图E-56。
图E-564.(绘图题,专门技能,中等)绘出电工型三相电能表检定装置中"用线电压补偿相电压的相位"的相位补偿器的接线图（a）及其相量图（b）（只绘用线电压补偿相电压相位），并简要说明调节功能。
答案：答：见图E-82。
图E-82T—自耦调压器（调节输出电压）；Tϕ 自耦调压器（调节相位）；TD—隔离变压器；TY—降压变压器；—电源线电压（输入）；—电源相电压（输入）；—输出相电压；P—Tϕ的中点若以B相电压相位作为参考相，调节Tϕ的电刷沿绕组的PE和PD段移动，就能调节W 相电压与V相电压相位差在120°±1°以内。
5.(绘图题,专门技能,难)现场三相电压互感器或"三相电压互感器组"的二次负载一般都是三角形连接［见图E-83（a）］，其每相实际二次负载导纳不能直接测量出来，而是在停电情况下，将二次负载与电压互感器二次侧连接处断开，用互感器校验仪测出：Y1=Y uv+Y wv，Y2=Y vw+Y uv，Y3=Y wu+Y vw。
再根据有关公式计算出每相实际二次负载值。
现要求绘出用HEG型比较仪式互感器校验仪测量Y1、Y2、Y3的测量接线图，见图E-83（b）～（e）。
三相电压互感器或三相电压互感器二次负载三角形连接图见图E-83（a）。
答案：答：见图E-83。
图E-836.(绘图题,基础知识,较难)有运算放大器、输入电阻器R I（阻值为R i）、反馈电阻器R F（阻值为R f）各一只，将它们连接成反相输入电压并联负反馈的运算放大器电路，使U o/U S (R f/R i)，其中U o为电路的输出电压，U S为电路的输入电压。
电能表修校专业技能试题及答案
电能表修校专业技能试题及答案一、单选题（共50题，每题1分，共50分）1、检定经互感器接入的电子式0.5S级多功能表，其起动电流为（）。
A、0.002InB、0.001InC、0.003InD、0.01In正确答案：B2、2S0.5S电子式电能表，其检定周期一般不超过（）A、5年B、8年C、10年D、6年正确答案：D3、互感器的标准器使用时的二次负荷与其证书上所标负荷之差，不应超过（）A、±5%B、±15%C、±10%D、±20%正确答案：C4、下面不符合国家电压等级的是（）。
A、500kVB、22kVC、220kVD、10kV正确答案：B5、下列不影响电能计量装置准确性的是（）。
A、TA变比B、实际二次负载的功率因数C、实际运行电压D、电能表常数正确答案：D6、纯电容路中，已知电压初相角0°，则电流初相（）。
A、60°B、30°C、120°D、90°正确答案：D7、当某电路有n个节点，m条支路时，用基尔霍夫第一定律可以列出n-1个独立的电流方程，（）个独立的回路电压方程。
A、m-nB、m+n+1C、m-(n-1)D、m-n-1正确答案：C8、某一单相用户使用电流为5A，若将单相两根导线均放入钳形表表钳之内，则读数为（）。
A、0AB、10AC、52AD、5A正确答案：A9、电流互感器串级连接时，两只互感器的变比分别为K1和K2，则串级后的变比K为（）。
A、K1+K2B、K1-K2C、K1/K2D、K1*K2正确答案：D10、在并联的交流电路中，总电流等于各分支电流的（）。
A、代数和B、总和C、方根和D、相量和正确答案：D11、在带电的电流互感器二次回路上工作，可以（）。
A、将二次回路永久接地点断开B、用短路匝或短路片将二次回路短路C、在电能表和互感器二次回路间进行工作D、将互感器二次侧开路正确答案：B12、电能表的现场检验周期是：Ⅱ类电能表每（）年检验一次。
电能表修校专业技能习题库及参考答案
电能表修校专业技能习题库及参考答案一、单选题（共50题，每题1分，共50分）1、二次导线截面积应按允许的电压降计算确定，至少应不小于2.5mm²。
A、2.5mm²B、4mm²C、5mm²D、3mm²正确答案：A2、影响电压互感器误差的运行工况有互感器二次负荷、功率因数和（）电压值。
A、二次B、一次C、电流D、电源正确答案：B3、在下列电力设备中不属于二次系统设备的是（）。
A、电能表B、控制开关C、电流互感器D、继电器正确答案：C4、电能表的现场检验周期是：Ⅲ类电能表每（）年检验一次A、两年B、三年C、一年D、半年正确答案：A5、电子式电能表的高温试验中，高温是指（）±2℃。
A、40B、50C、70D、60正确答案：C6、标准互感器使用时的二次实际负荷与其证书上所标负荷之差，不应超A、±4%B、±5%C、±10%D、±3%正确答案：C7、当三只单相电压互感器按YNyn接线，二次线电压Uuv=57.7V，Uvw=57.7V，Uwu=100V，那么可能是电压互感器（）。
A、二次绕组V相极性接反B、二次绕组W相极性接反C、二次绕组U相极性接反D、一次绕组相断线正确答案：A8、进入带电现场工作，至少由（）进行，应严格执行工作监护制度。
A、三人B、一人C、两人正确答案：C9、下述哪项内容不属于计量监督范畴（）。
A、计量技术监督B、计量科技项目研究C、作业指导书执行情况D、计量器具质量监督正确答案：B10、（）的作用就是当不对称的负载接成星形连接时，使其每相的电压保持对称。
A、中性线B、开关线C、电源线D、接地线正确答案：A11、变压器中起传递电能作用的是（）。
A、漏磁通B、主磁通D、电压正确答案：B12、在现场检验电能表时，应适当选择标准电能表的电流量程，一般要求通入标准电能表的电流应不低于电流量程的（）A、50%B、20%C、80%D、1/3正确答案：B13、正弦交流电的幅值就是（）A、正弦交流电最大值的√2倍B、正弦交流电最大值2倍C、正弦交流电波形正负振幅之和D、正弦交流电最大值正确答案：D14、智能表的最大电流宜在参比电流的（）倍及以上。
电能表修校专业技能试题库及参考答案
电能表修校专业技能试题库及参考答案一、单选题（共45题，每题1分，共45分）1.三相电路中，从电源中引出三根导线供电，不引出中性线时，称为（）制。
A、多相B、三相四线C、单相D、三相三线正确答案：D2.载流导体周围磁场的方向与产生磁场的（）有关。
A、磁场强度B、电场方向C、电流方向D、磁力线的方向正确答案：C3.下列说法中，正确的是（）。
A、电能表采用直接接入方式时，需要增加连接导线的数量B、电能表采用经电压、电流互感器接入方式时，电流、电压互感器的二次侧必须分别接地C、电能表采用直接接入方式时，电流电压互感器二次应接地D、电能表采用经电压、电流互感器接入方式时，电能表电流与电压连片应连接正确答案：B4.当通过的电流超过电流互感器的额定电流时，叫做电流互感器（）。
A、额定负荷运行B、过负荷运行C、低负荷运行D、线路负荷正确答案：B5.下列哪项不属于电能表的需量功能（）。
A、滑差时间B、最大需量C、有功电量D、需量周期正确答案：C6.电能表现场测试仪能对安装在现场运行中的电能表的（）进行检查。
A、颜色B、运行状态C、端子D、外观正确答案：B7.JJG596-2012规程中，1.0级电能表相对误差修约间距是（）。
A、0.02B、0.1C、0.2D、0.05正确答案：B8.当二次回路负荷超过互感器额定二次负荷或二次回路电压降超差时，应及时查明原因，并在（）内处理。
A、一个月B、两个月C、半个月D、三个月正确答案：A9.使用电流互感器时，应将一次绕组与被测回路（）。
A、混联B、串联C、隔开D、并联正确答案：B10.大电流互感器在后续检定时，经上级计量行政部门批准，允许把（）作为检定电流上限点。
A、100%B、80%C、实际运行最大电流D、110%正确答案：C11.化整间距一般是被试表准确度等级的（）B、1/5C、1/20D、1/10正确答案：D12.电流互感器二次阻抗折合到一次侧后，应乘（）倍（电流互感器的变比为K）。
职业技能鉴定题库 电能表修校工
KB-1-1
KB-1-1
KB-1-1
KB-1-1 KB-1-1 KB-1-1 KB-1-1 KB-1-1 KB-1-1 KB-1-1
KB-1-1
KB-1-1
KB-1-1 KB-1-1 KB-1-2
1.《中华人民共和国电力法》 1.《中华人民共和国电力法》 1.《中华人民共和国电力法》 1.《中华人民共和国电力法》
判断题
正确危害供电、用电安全和扰乱供电、用电秩序的， 供电企业有权制止。
判断题
用户使用的电力电量，以计量检定机构依法认可的用 电计量装置的记录为准。
《电力法》规定用户用电时应当以电力部门安装并经
判断题 过计量检定机构依法认可的电能计量装置记录的电量
为准计收电费。
违反电力法律，法规行为所应承担的法律责任包括（
由（）管理。 国家正确电力供应和使用，实行()的管理原则
电力生产与电网运行应当遵循()的原则。
中华人民共和国计量法自（ ）起施行
县人民政府 安全用电 统一政策 规范
不可抗力
同时设计
电力投资者
电力建设企业
科学技术 电力建设 少数民族地区 发电设施 同一电压等级 上网电价
设计
安全用电
省人民政府
安全用电 安全
多选题 多选题 多选题 多选题
多选题
多选题
多选题 多选题 单选题
任何单位和个人不得危害()。 正确同一电网内的（）的用户，执行相同的电价标准
。 电力法法所称的电价，是指电力生产企业的()。 用户受电装置的（），应当符合国家标准或者电力行
业标准 供电企业和用户应当遵守国家有关规定，采取有效措
施，做好（）工作。 地方投资的电力生产企业所生产的电力，属于在省内 各地区形成独立电网的或者自发自用的，其电价可以
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电能表修校职业技能鉴定试题库五、绘图题L a5E1001 绘出单相自耦调压器接线图(输入220V ，输出0～250V 可调)。
答：见图E-1所示。
L a5E1002 Z I 、Z 2、Z 3为复阻抗，将它们分别连接成：(1)Z 2与Z 3串联后再与Z 1并联的电路。
(2)Z 2与Z 3并联后再与Z 1串联的电路。
答：所连电路如图E-2(a)、(b)所示。
L a4E1003 画出NPN 型晶体三极管的图形符号，并标明各管脚的名称。
答：见图E-3所示。
L a3E3004 有电源变压器TV(220V ／12V)一只，参数相同的整流二极管V 二只，稳压管w 、滤波电容器C 、限流电阻器R 和电阻器R l 各一只，将它们接成全波整流直流稳压电路。
答：见图E-4所示。
L a3E3005 画出硅晶体二极管的正向伏安特性图。
答：见图E-5所示。
L a3E3006 有一稳压管的稳压值为8V 、最大稳定电流为15mA ，画出其反向伏安特性图。
答：见图E-6所示。
L a2E2007 (1)已知一电路的逻辑关系为Y=A·B·C，画出其逻辑符号图。
(2)已知一电路的逻辑关系为C B A Y⋅⋅=画出其逻辑符号图。
答：见图E-7所示。
L a2E2008 (1)已知一电路的逻辑关系为Y=A+B+C ，画出其逻辑符号图。
(2)已知一电路的逻辑关系为C B A Y⋅⋅=，画出其逻辑符号图。
答：见图E-8所示。
L a2E4009 用运算放大器、电阻器R 、电容器C 各一只连接成一积分电路。
答：见图E-9所示。
L a2E4010 用运算放大器、电阻器R 、电容器C 各一只连接成一微分电路。
答：见图E-10所示。
L a1E4011 有运算放大器、输入电阻器R I (阻值为R i )、反馈电阻器RF(阻值为R f )各一只，将它们连接成反相输入电压并联负反馈的运算放大器电路，使U 0／U s =-(R f ／R i )其中U 0为电路的输出电压，U s 为电路的输入电压。
答：见图E-11所示。
L a1FA012 有运算放大器、输入电阻器RI(阻值为 R i )、反馈电阻器RF(阻值为R f )各一只，将它们连接成同相输入运算放大器电路，使该电路电压放大倍数=(R i +R f )／R i答：见图E-12所示。
Lb5E1013 绘出电能表检定装置中升压器的原理接线图。
已知升压器一次侧电压抽头为200V 、220V 、264V ；二次侧电压抽头为75V 、1 50V1 300V ，450V 。
答：见图E-13所示。
Lb5E1014 绘出电能表检定装置中升流器的原理接线图。
已知升流器一次侧220V 。
二次侧3V(50A)、5V(25A)、7.5V(10A)、10V(5A)、20V(2.5A)50V(1A)、100V(0.5A)、150V(0.25A)、220V(0.1A)。
答：见图E-14所示。
Lb5E2015 绘出单相电能表在感性负载时的条件相量图并注明图中各符号的意义及功率表达式。
条件是ψ=90°-φ。
答：(1)相量图见图E-15所示。
(2)功率表达式为P=Ulcosφ。
Lb5E3016 分析图E-16所示单相有功电能表几种错误接线会产生什么后果或现象?答：见图E-16所示：(1)图(a)会产生漏计电量。
(2)图(b)会使电能表反转。
(3)图(C)会使电源短路，烧坏电能表。
(4)图(d)会使电能表不转。
(5)图(e)容易产生潜动，因电压线圈的激磁电流通过了电流线圈。
的电压线和电流线共用方式的接线图(注：电能表端钮盒内的电压线与电流线的连接片不拆)。
答：见图E-17所示。
Lb4E1018 绘出低压三相三线有功电能表直接接入方式的接线图。
答：见图E-18所示。
Lb4E2019 设三相负荷平衡，分析图E-19所示三相四线有功电能表错误接线对计量会产生什么后果?答：图E-19所示接线会产生 A 相与B 相电压断路；计量功率为U ph I ph COSφ，少计2/3电能量。
Lb4E2020 设三相负荷平衡，分析图E-20所示三相四线有功电能表错误接线，对计量会产生什么后果? 答：图E-20所示接线会产生A 、B 、C 三相无电压，计量功率为零，表不转。
Lb4E2021 绘出电流互感器一次、二次端子标志图并作简要说明何谓减极性、加极性。
答：见图E-21所示：(1)电流互感器一次、二次端子标志图，见图E-21。
(2)电流互感器一次、二次端子一般按减极性表示，即1I 从L 1端流向L 2端时，2I 从K1端流出经外部回路流回到 K2端，L1、K1或L2、K2为同名端，同名端也可用“*”表示。
在绘图中还可用“·”表示。
从电流互感器一次绕组和二次绕组的同名端子来看，电流 21,I I 的方向是相反的，这样的极性关系，称为减极性，反之称为加极性。
Lb4E2022 绘出单相双绕组电压互感器一次、二次端子标志图，并作简要说明何谓减极性、加极性。
答：单相双绕组电压互感器一次、二次端子标志图见图E-22所示。
大写字母A 、X 表示一次绕组出线端子，小写a 、x 表示二次出线端子。
电压互感器极性是表明一次绕组和二次绕组在同一瞬间的感应电动势方向相同还是相反。
相同者叫作减极性，如图中标志。
相反者叫作加极性。
Lb4E3023 已知一电流互感器的变流比为1，该电流互感器一次绕组的等值漏阻抗为Z 1，二次绕组的等值漏阻抗为 Z 2，描述激磁电流使铁芯磁化过程用等值阻抗Z 0表示，画出该电流互感器二次负载阻抗为Z 时的T 型等值电路图。
答：见图E-23所示。
Lb4E3024 绘出下列两种电压互感器接线图(二次侧不接负载)(1)两台单相电压互感器按V ，v12组接线。
(2)三台单相三绕组电压互感器按Y ，yn12，开口三角组接线。
答：见图E-24(a)、(b)所示。
Lb4E3025 画出时间分割乘法型电子式多功能电能表原理框图(五个方框)。
答：见图E-25所示。
Lb4E3026 现有直流电源E 、控制开关K 、限流电阻R 、直流电流表PA 各一个，利用上述设备，用直流法检查单相双绕组电流互感器的极性，试画出接线图答:见图E-26所示。
Lb4E3027 现有直流电源E 、控制开关K 、可变电阻R 、直流电压表PV 各一个，利用上述设备，用直流法检查单相双绕组电压互感器的极性，试画出接线图。
答：见图E-27所示。
Lb4E4028 图E-28所示是一台电工型单相电能表检定装置的典型线路图，现要求按图中部件编号，写出各部件的名称。
答：见图E-28所示。
1-电源；2-熔丝；3-总开关；4-电压回路；5-感应型移相器；6-调压器；7-潜动试验开关；8-升压器；9-电压选择开关；lO-标准电压互感器；11-电压表；12-电压开关；13-输出端子：14-电流回路；15-调压器；16-升流器；17-电流选择开关；18-标准电流互感器；19-电流表、功率表、标准电能表Lb3E2029 绘出互感器工频耐压试验原理接线图。
答：见图E-29所示。
T-试验变压器；R1-限流电阻；R2-阻尼电阻；G-保护间隙；Tx-被试互感器；TA-电流互感器Lb3E2030 已知一电压互感器的变流比为1，该电压互感器一次绕组的等值漏阻抗为Z 1，二次绕组的等值漏阻抗为Z 2，描述激磁电流使铁芯磁化过程用等值阻抗Z 0表示，画出该电压互感器当其二次负载阻抗为Z 时的T 型等值电路图。
答：见图E-30所示。
Lb3E3031 画出电子式三相电能表检定装置的原理框图。
答：见图E-31所示。
Lb3E3032 在电子型电能表检定装置中，常用锁相分频电路来获得高精度的程控输出频率，试画出其原理接线图。
答：见图E-32所示。
Lb3E4033 图E-33中×为断线处，要求填写该处断线时表 E-1中的电压值(V)，假定有功表电压线圈阻抗与无功表的相同。
答：见图E-33所示，填入电压值，见表E-1。
Lb3E4034 图E-34中×为断线处，要求填写该处断线时表E-2中的电压值(V)，假定有功表电压线圈阻抗与无功表的相同。
答：见图E-34所示，填入电压值，见表E-2。
Lb3E4035 一电流互感器变比为1，T 型等值电路如图 E-35(a)所示，以I 2为参考量画出其相量图。
答：见图E-35(b)所示。
Lb3E4036 根据三相三线有功电能表的错误接线[见图 E-36(a)]，绘出其感性负载时的相量图并写出功率表达。
答：相量图见图E-36(b)所示。
功率表达式为：P 1=I c U ab cos(90°-φc )P 2=I b U bc cos(30°+φb )P=P 1+P 2=UI(3/2cos φ+1/2sin φ)Lb3FA037绘出三相三线有功电能表在三相电压和电流都对称且为感性负载时的相量图，并注明图中符号的意义，及功率表达式。
答：相量图见图E-37所示，图中符号的意义为：C B A U U U -相电压；CBAB U U -线电压，即分别为第一、第二元件电压线圈上之电压； C B A I I I -相电流，C A I I 分别为第一、第二元件电流线圈中之电流；φAφBφc -负载功率因数角；(30°+φA)- AI 与AB U 之间相角差；(30°-φc)- C I 与CB U 之间相角差。
功率表达式：P=U AB I A cos(30°+φA )+U CB I C cos(30°-φc )TJ-比较仪绕组；Tv-校验仪电源、电压互感器；G-电导箱；C-电容箱；J-检流计；K-同相盘极性开关；K δ-正交盘极性开关Lb2E3038 绘出比较仪式互感器校验仪(如HEG2型)的原理线路图并作简要说明。
答：原理线路图见图E-38所示。
比较仪式互感器校验仪(如HEG2型)的工作原理是以工作电压下通过电流比较仪测小电流为基础，测量互感器的误差。
原理线路图见图E-38所示。
Lb2E3039 画出中性点非直接接地系统中，当单相(A 相)接地时，其电压相量图。
答：见图E-39所示。
Lb2E3040在电工型三相电能表检定装置电源侧，一般装有三台交流电子稳压器，接于相电压上稳定电压，要想得到较好的电压波形和稳定电压相位，应在稳压器输出侧接三台单相三绕组隔离变压器按YN ，zn 连接，作为检定装置的供电电源。
为此要求绘出三台单相三绕组隔离变压器按YN ，zn 连接的接线图。
答：见图E-40所示。
Lb2E3041绘出接人中性点非有效接地的高压线路的三相三线的有功计量装置接线图(宜采用两台单相电压互感器，且按V ，v12形接线)。
答：见图E-41所示。
Lb2E4042绘出低压三相四线有功电能表经电流互感器的电压线和电流线分开方式的接线图(电能表端钮盒内的电压线与电流线的连接片拆掉)。
