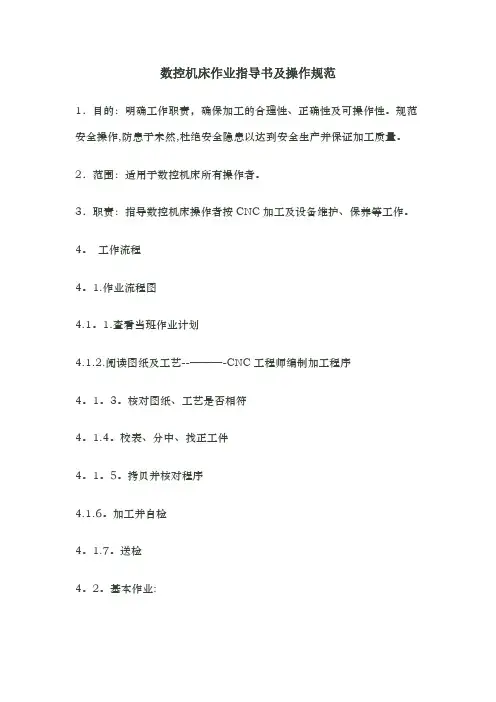

数控机床作业指导书及操作规范
数控机床作业指导书及操作规范1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。
规范安全操作,防患于未然,杜绝安全隐患以达到安全生产并保证加工质量。
2．范围：适用于数控机床所有操作者。
3．职责：指导数控机床操作者按CNC加工及设备维护、保养等工作。
4。
工作流程4。
1.作业流程图4.1。
1.查看当班作业计划4.1.2.阅读图纸及工艺--———-CNC工程师编制加工程序4。
1。
3。
核对图纸、工艺是否相符4。
1.4。
校表、分中、找正工件4。
1。
5。
拷贝并核对程序4.1.6。
加工并自检4。
1.7。
送检4。
2。
基本作业:4。
2.1。
查看当班作业计划:按作业计划顺序及进度要求进行作业，以满足生产进度的需要。
4。
2。
2。
核对图纸程序单及工件：将图纸打开与工件进行核对，清楚工件的装夹方向、基准点、所使用的刀具、夹具等。
4。
2.3.校对工、量具：按图纸及加工工艺领取加工所需工、量具并进行校对。
4。
2.4. 机床回零：操作前将机床各轴回零.4。
2。
5。
清理工作台：把工作台清理干净，准备好所需用的垫块等. 4。
2。
6. 校表分中：装夹好工件后进行校表,打表应选最大面来进行校正,校平衡时应取基准边来校正,分中时取边的中心位置进行分中(碰单边时不允许使用感应寻边器），分好中后必须输入指令进行检查(G0G90G54X0Y0），输入指令前要把主轴先抬高到安全高度.4。
2.7. 拷贝程序及校对:拷程序前要看清程序单上的程序名是否和电脑上的一致，打开程序对里面的加工参数进行检查，如有不合理之处将其改正过来,对每一条程序都要进行刀路模拟，确认无误后方可加工.4.2。
8. 加工工件及检查：加工前准备好所需刀具,对好刀,开始加工下刀到安全高度后,要检查机上的参数是否有误方可加工，加工过程中要注意检查刀具磨损，如刀具磨损要停下来进行刀具半径及长度补偿量的调整,调整完成后再继续加工。
4。
2。
9. 自检：所有工件加工完了以后都要进行自检，譬如一些加工没有到位，接面没接顺等，发现问题须马上解决。
数控车床作业指导书
数控车床作业指导书标题：数控车床作业指导书引言概述：数控车床是一种高精度加工设备，广泛应用于机械创造领域。
为了匡助操作人员正确使用数控车床进行加工，本文将详细介绍数控车床的操作步骤和注意事项。
一、准备工作1.1 确认加工图纸和工艺要求在进行数控车床加工前，操作人员应子细阅读加工图纸和工艺要求，了解加工零件的尺寸、形状和加工工艺，以便正确设置数控车床的参数和工艺流程。
1.2 检查数控车床的状态在操作数控车床之前，需要检查设备的状态是否正常。
包括检查主轴、刀具和夹具的磨损情况，以及各个运动轴的润滑情况。
如有异常情况，应及时进行维护和修理。
1.3 确定加工刀具和夹具根据加工要求，选择合适的刀具和夹具。
刀具的选择应考虑到材料的硬度、切削要求和加工表面的精度要求。
夹具的选择应保证工件的稳定夹持，避免加工过程中的振动和变形。
二、数控编程2.1 创建数控程序根据加工图纸和工艺要求，使用数控编程软件创建数控程序。
数控程序包括刀具路径、切削参数和坐标轴运动指令等信息。
编程时应考虑刀具的进给速度、切削深度和切削方向等因素。
2.2 调试数控程序在进行实际加工之前，需要对数控程序进行调试。
通过摹拟运行和检查结果，确保数控程序的正确性和合理性。
如有需要，可以进行逐行调试和修正。
2.3 存储数控程序调试完成后，将数控程序存储到数控车床的控制系统中。
确保程序的存储位置和命名规范，方便后续的调用和使用。
三、数控车床操作3.1 启动数控车床按照数控车床的操作手册，正确启动设备。
包括打开电源、控制系统和液压系统，进行初始化和自检。
确保设备处于正常工作状态。
3.2 调整刀具和工件位置根据数控程序的要求，调整刀具和工件的相对位置。
使用手动操作或者数控系统的调整功能，将刀具和工件定位到正确的起始位置。
3.3 开始加工确认刀具和工件的位置正确后，可以开始加工。
按照数控程序的指令，启动自动加工模式，观察加工过程中的切削情况和加工表面的质量。
数控车床作业指导书
数控车床作业指导书一、概述数控车床是一种高精度、高效率的机械加工设备，广泛应用于各个行业。
为了确保数控车床的正常运行和操作人员的安全，制定本作业指导书，旨在提供数控车床的操作流程、注意事项和维护保养方法。
二、操作流程1. 准备工作a. 检查数控车床的电源、润滑系统和冷却系统是否正常运行。
b. 准备所需的刀具、夹具和工件。
c. 确保操作人员佩戴好防护设备，如安全眼镜和手套。
2. 开机操作a. 打开数控车床的电源，确保电源指示灯亮起。
b. 启动润滑系统和冷却系统，确保润滑和冷却正常运行。
c. 按照数控车床的操作界面要求，进行开机自检和系统初始化。
3. 工件装夹a. 根据工件形状和尺寸，选择合适的夹具进行装夹。
b. 使用卡尺或千分尺测量工件的尺寸，确保装夹正确。
4. 刀具选择和装配a. 根据工件的加工要求，选择合适的刀具。
b. 使用刀具装配工具将刀具装配到车床上，并进行刀具长度和刀具半径的设置。
5. 加工参数设置a. 进入数控车床的操作界面，选择加工程序。
b. 根据工件的要求，设置加工参数，如进给速度、切削速度和切削深度。
6. 加工操作a. 将工件放置到夹具上，并进行固定。
b. 启动数控车床的自动运行模式，开始加工操作。
c. 监控加工过程，注意观察切削情况和加工精度。
d. 定期清理切屑和润滑剂，保持工作环境整洁。
7. 加工完成a. 加工完成后，停止数控车床的运行。
b. 关闭润滑系统和冷却系统。
c. 将加工好的工件取下，并进行质量检查。
三、注意事项1. 操作人员必须经过专业培训，熟悉数控车床的操作流程和安全规范。
2. 在操作数控车床时，必须佩戴好防护设备，如安全眼镜、手套和耳塞。
3. 在更换刀具或进行维护保养时，必须先停止数控车床的运行，并断开电源。
4. 加工过程中，严禁用手直接接触刀具或工件，必须使用合适的工具。
5. 在加工高温材料时，应注意防火防爆措施，确保安全生产。
四、维护保养1. 每天开机前，检查润滑系统和冷却系统的工作状态，并及时添加润滑剂和冷却液。
数控车床作业指导书
数控车床作业指导书一、概述数控车床是一种自动化机床，能够通过预先编程的指令来控制工件在加工过程中的各种运动。
本作业指导书旨在提供数控车床的操作指导，帮助操作人员正确、高效地进行数控车床的作业。
二、安全注意事项1. 在操作数控车床之前，操作人员必须熟悉数控车床的结构和操作方法，并通过培训获得相应的操作证书。
2. 操作人员必须穿戴好防护装备，包括护目镜、耳塞、手套等，以确保个人安全。
3. 在操作过程中，禁止戴手套，以免手套被夹入机床中导致事故发生。
4. 在进行刀具更换、调整工件等操作时，必须先停止数控车床的运行，并确保所有动作停止后方可进行操作。
5. 禁止将工件或其他物品放置在数控车床上，以免影响机床的正常运行或引起事故。
6. 在操作过程中，严禁随意触摸机床运动部件，以免造成伤害。
三、数控车床的操作步骤1. 打开数控车床的电源，并确保各个部件的电源已经打开。
2. 进入数控车床的操作界面，输入正确的加工程序编号。
3. 检查数控车床的各个轴是否在初始位置，如不在初始位置，则需要进行回零操作。
4. 根据加工程序的要求，选择合适的刀具，并进行刀具的装夹。
5. 调整工件的夹紧装置，确保工件牢固地夹在数控车床上。
6. 进行刀具的预调和工件的预定位，以确保加工的准确性。
7. 根据加工程序的要求，设置数控车床的加工参数，包括进给速度、主轴转速等。
8. 启动数控车床的自动加工模式，机床将按照预先设定的程序进行加工。
9. 在加工过程中，及时观察加工情况，确保加工质量。
10. 加工完成后，停止数控车床的运行，关闭电源。
四、常见问题及解决方法1. 加工过程中出现刀具断裂的情况，可能是刀具磨损或刀具装夹不牢固所致。
解决方法是更换刀具或重新装夹刀具。
2. 加工过程中出现工件尺寸不准确的情况，可能是刀具磨损或加工参数设置不正确所致。
解决方法是更换刀具或重新设置加工参数。
3. 加工过程中出现加工质量不稳定的情况，可能是刀具磨损或工件夹紧不牢固所致。
数控车床作业指导书
数控车床作业指导书一、任务描述本文档旨在为数控车床操作人员提供一份详细的作业指导书，以确保操作人员能够正确、安全地操作数控车床进行加工作业。
本指导书将包括数控车床的基本知识、操作流程、安全注意事项等内容。
二、数控车床基本知识1. 数控车床的定义：数控车床是一种通过计算机程序控制的自动化机床，能够进行复杂的加工作业。
2. 数控车床的组成：数控车床主要由机床本体、数控系统、刀具和夹具等组成。
3. 数控车床的工作原理：数控车床通过数控系统接收输入的加工程序，根据程序指令控制刀具和工件的运动，从而完成加工作业。
三、操作流程1. 准备工作a. 检查数控车床的运行状态，确保各部件正常工作。
b. 准备加工所需的刀具、夹具和工件，并进行检查。
c. 启动数控系统，进行系统自检。
2. 加工准备a. 进行工件的装夹，确保工件坚固固定在夹具上。
b. 根据加工要求选择合适的刀具，并进行刀具装夹。
c. 在数控系统中输入加工程序，包括切削速度、进给速度等参数。
3. 加工操作a. 启动数控系统，选择自动运行模式。
b. 检查刀具和工件的相对位置，确保安全间距。
c. 启动加工程序，观察加工过程中的切削情况。
d. 定期检查加工质量，确保加工精度满足要求。
e. 加工结束后，关闭数控系统和数控车床。
四、安全注意事项1. 操作人员必须熟悉数控车床的操作流程和安全规定，严禁未经培训的人员进行操作。
2. 在操作数控车床时，必须戴好防护眼镜和手套，确保人身安全。
3. 在加工过程中，严禁将手部或者其他身体部位挨近刀具和旋转部件。
4. 加工过程中，如发现异常情况或者异常声音，应即将住手加工并报告相关人员。
5. 加工结束后，必须将数控车床和周围环境清理干净，确保工作区域整洁。
五、常见问题解答1. 为什么数控车床加工精度不满足要求？可能原因包括刀具磨损、夹具松动、数控系统参数设置错误等。
操作人员应逐一排查并进行相应调整。
2. 如何保养数控车床？定期清洁数控车床的各部件，润滑滑动部件，检查电气连接是否正常，确保数控车床的正常运行。

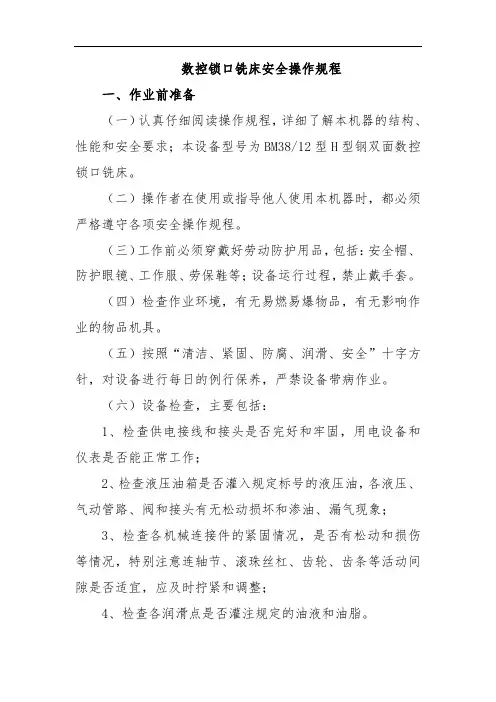

数控锁口铣床安全操作规程
数控锁口铣床安全操作规程一、作业前准备（一）认真仔细阅读操作规程，详细了解本机器的结构、性能和安全要求；本设备型号为BM38/12型H型钢双面数控锁口铣床。
（二）操作者在使用或指导他人使用本机器时，都必须严格遵守各项安全操作规程。
（三）工作前必须穿戴好劳动防护用品，包括：安全帽、防护眼镜、工作服、劳保鞋等；设备运行过程，禁止戴手套。
（四）检查作业环境，有无易燃易爆物品，有无影响作业的物品机具。
（五）按照“清洁、紧固、防腐、润滑、安全”十字方针，对设备进行每日的例行保养，严禁设备带病作业。
（六）设备检查，主要包括：1、检查供电接线和接头是否完好和牢固，用电设备和仪表是否能正常工作；2、检查液压油箱是否灌入规定标号的液压油，各液压、气动管路、阀和接头有无松动损坏和渗油、漏气现象；3、检查各机械连接件的紧固情况，是否有松动和损伤等情况，特别注意连轴节、滚珠丝杠、齿轮、齿条等活动间隙是否适宜，应及时拧紧和调整；4、检查各润滑点是否灌注规定的油液和油脂。
（七）安装刀具时，刀具应左右对称，注意切削刃的方向（铣削H型钢时为逆铣）。
（八）锥形铣刀主轴后端有刻度，依靠锥形刀主轴轴向高速螺母来调整铣削坡口大小，调整完毕后，一定要拧紧螺母。
（九）接通电源后，启动液压站，观察油泵电机转动方向是否正确；油泵工作台液压管路中是否形成油压；各液压元件是否正常工作；有无异常噪声；各接头有无渗漏。
启动气压站，观察可倾辊道动作是否正常；腹板压紧装置动作是否正确；气动元件是否正常工作；有无异常噪声；各接头有无泄漏。
纵横向滑台移动是否正常；铣削动力头移动、铣刀旋转是否正常；自动夹紧装置是否正常。
二、作业过程安全要求（一）运行时，操作工应坚守岗位，注意观察设备运行状况，发现问题及时切断电源予以处理或请相关人员予以修理。
（二）起重作业须严格执行《起重工安全操作规程》。
（三）严禁酒后作业。
（四）作业过程中禁止闲聊、打闹。
（五）禁止无关人员靠近。
数控车床作业指导书
数控车床作业指导书标题：数控车床作业指导书引言概述：数控车床是一种通过计算机程序控制工件在车床上进行加工的机床，广泛应用于各种工业生产中。
为了正确、高效地操作数控车床，制定一份详细的作业指导书是非常必要的。
本文将详细介绍数控车床作业指导书的内容和要点，帮助操作人员正确使用数控车床。
一、安全操作指引1.1 穿戴防护装备：在操作数控车床时，操作人员应穿戴符合安全标准的防护装备，包括安全帽、护目镜、手套等，以保护自己免受意外伤害。
1.2 熟悉急停按钮位置：数控车床在操作过程中可能会出现意外情况，操作人员应熟悉急停按钮的位置，一旦发生危险情况立即按下急停按钮。
1.3 定期检查设备：在操作数控车床之前，操作人员应进行设备检查，确保设备运行正常，避免因设备故障导致意外发生。
二、数控编程要点2.1 熟悉G代码：数控车床的编程使用G代码进行控制，操作人员应熟悉常用的G代码指令，能够正确编写程序。
2.2 确定工件坐标系：在编写数控程序时，需要确定工件的坐标系，包括工件原点、加工方向等，以确保程序正确运行。
2.3 考虑刀具路径：在编写数控程序时，需要合理规划刀具路径，避免刀具碰撞或漏切，确保加工质量。
三、设备操作步骤3.1 打开数控车床电源：在操作数控车床之前，先打开电源，确保设备正常运行。
3.2 导入数控程序：将编写好的数控程序导入数控车床系统，准备进行加工。
3.3 调整加工参数：根据工件材料和加工要求，调整数控车床的加工参数，包括切削速度、进给速度等。
四、加工质量检验4.1 首件加工检验：在进行批量加工之前，首先进行首件加工检验，检查工件尺寸、表面光洁度等是否符合要求。
4.2 定期检查刀具磨损：在数控车床加工过程中，需要定期检查刀具磨损情况，及时更换刀具以保证加工质量。
4.3 记录加工参数：在加工过程中，应及时记录加工参数，包括切削速度、进给速度等，以便后续分析和改进。
五、故障排除方法5.1 刀具碰撞故障：如果在加工过程中发生刀具碰撞故障，应立即停机检查，更换受损刀具。
数控车床作业指导书
数控车床作业指导书一、任务背景数控车床是一种高精度、高效率的机械加工设备，广泛应用于各个创造领域。
为了保证数控车床的正常运行和操作人员的安全，制定一份详细的数控车床作业指导书是必要的。
二、作业环境1. 数控车床应放置在干燥、通风、无腐蚀性气体的场所。
2. 作业区域应保持整洁，无杂物堆放，确保操作人员的安全。
3. 车床操作人员应穿戴符合要求的劳动保护用具，如防护眼镜、防护手套等。
三、操作流程1. 开机准备a. 检查机床的电源、液压系统、润滑系统等是否正常。
b. 检查刀具、夹具等是否固定坚固。
c. 打开电源，启动数控系统。
2. 加工准备a. 根据加工要求，选择合适的刀具和夹具。
b. 将工件安装在夹具上，确保夹紧坚固。
c. 设置加工参数，包括进给速度、主轴转速、切削深度等。
3. 加工操作a. 手动操作车床进行试切，检查切削深度、切削速度等参数是否符合要求。
b. 启动自动加工模式，按照设定的程序进行加工。
c. 监控加工过程中的各项参数，如切削力、温度等，确保加工质量。
4. 加工完成a. 加工完成后，关闭数控系统，关闭电源。
b. 清理加工区域，清除切屑和废料。
c. 对刀具、夹具等进行清洁和维护，确保下次使用时的正常运行。
四、安全注意事项1. 操作人员应熟悉数控车床的结构、性能和操作规程，严禁未经培训的人员操作车床。
2. 在操作过程中，严禁磕碰机床和刀具，以免造成设备损坏或者人身伤害。
3. 加工过程中，应定期检查润滑系统的工作情况，及时添加润滑油。
4. 禁止在运行中打开机床的防护门，以免发生意外伤害。
5. 加工过程中，应保持专注，避免分心或者疲劳操作，确保操作人员的安全。
五、常见故障处理1. 机床无法启动：检查电源是否正常，检查电路是否接触良好。
2. 切削质量差：检查刀具是否磨损，刀具是否固定坚固，加工参数是否设置正确。
3. 数控系统故障：检查数控系统的连接路线是否松动，重启系统尝试解决问题。
4. 加工过程中浮现异常声音或者振动：检查机床的润滑系统是否正常，刀具是否损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、铣削如图所示半径R=20圆孔。
设起刀点在坐标原点O,加工时刀具快速移动到A点，逆时针方向切削整圆至A, 再快速返回原点。
试用绝对坐标和增量坐标两种方法编程。
答：绝对坐标：Array O100
N10 G92 X0 Y0;
N20 T01 S** M03;
N30 G90 G00 X20 Y0;
N40 G03 X20 Y0 I-20 J0 F**;
N50 G00 X0 Y0;
N60 M02;
增量坐标：
O100
N20 T01 S** M03;
N30 G91 G00 X20 Y0;
N40 G03 X0 Y0 I-20 J0 F**;
N50 G00 X－20 Y0;
N60 M02;
二、铣削如下图所示轮廓，设P点为起刀点，刀具从P点快速移动到A点，然后沿A-B-O-A
方向加工，在快速返回P点。
试用绝对坐标和增量坐标两种方法，编制加工程序。
O100
N20 G92 X28.Y20.T01 S** M03;
N30 G90 G00 X16 Y20;
N40 G01 X-8. Y8. F**;
N50 X0. Y0;
N60 X16.Y20.
N70 G00 X28.
N80 M02;
三、用直径为20mm的立铣刀铣削图示的零件轮廓，试用刀具半径补偿功能写出完整加工程序。
其它参数自定。
%0001
N05 G54 G90 G00 X0.Y0. N10 Z50. S500 M03
N15 G42 X25.Y20. D01
N20 Z-20 N25 G91G01 X60.F100. N30 Y40.
N35 X40.
N40 Y-40.
N45 X30.
N50 G03 X30.Y30.R30 N55 G01 Y20.
N60 G02 X-30.Y30.R30 N65 G01 X-120. N70 Y-90.
N75 G90G00 Z50. N80 G40 X0.Y0. N85 M02
四、精车如下图工件。
1号刀为外圆精车刀，2号刀为切槽刀，刀刃宽5mm。
O
%0001
N05 G92 X60.Z150.S500 N10 T0101 S500 M03
N15 G42 G00 X42.Z120. N20 G01 X-1.F100
N25 G40 Z122.
N30 G41G00 X41
N35 G01 Z0.F100
N40 X45.
N45 G00 Z122.
N50 X40
N55 G01 Z0.
N57 X45 N60 G40 G00 X60.Z150. N65 T0303
N70 G00 X45.Z90.
N75 M98 P0010 L2
N80 W-10.
N85 M98 P0010 L2
N90 G00 X60.Z150.
N95 M02
%0010
N120 G01 U-25.F50
N125 G00 U25.
N130 W5.
N135 G01 U-25.F50 N140 W-5.
N145 G00 U25. N150 W-20. N155 M99
五、精车如下工件。
O
%0002
N05 G92 X80.Z120.S500 M03 T0101
N10 G42 G00 X65.Z72.
N15 G01 X-1.F100
N20 Z80.
N25 G40 G00 X60.
N30 G41G01 Z72.F100
N35 G03 X36.Z48.R30 F60
N40 G02 X28.Z20.R20
N45 G01 Z10.F100
N50 X32.
N55 Z0.
N60 X45.
N65 T0100 G00 X80.Z120.
N70 M02
六、在立式铣削加工中心，刀具从图示位置出发，拟采用虚线所示的加工轨迹，加工图示零件的外廓，加工完毕刀具返回原处。
设主轴转速S=500r/min，进给量F=300mm,刀补号D01。
试编制零件的加工程序。
