1和2螺纹及螺纹连接1解析
机械基础-螺纹连接
异螺距螺纹
螺纹的螺距不同，常见于 特殊设计的连接件。
螺纹连接的特点和优势
1 可拆卸性
螺纹连接方便拆卸和维修，适用于需要频繁拆卸的场合。
2 高强度
螺纹连接可以提供较高的连接强度，适用于承受较大力的场合。
3 自锁性
螺纹连接可以通过正反转拧紧时的摩擦力，实现自锁效果，防止连接松动。
螺纹连接的设计原则
1 正确选择螺纹规格
根据使用要求和载荷大 小，选择合适的螺纹规 格。
2 保证螺纹精度
螺纹连接的精度要符合 相关标准，以确保连接 的质量和可靠性。
3 适当使用紧固力
需要注意紧固力是否适 当，过紧或过松都可能 影响连接效果。
螺纹连接的安装和拆卸方法
1
安装
用正确的扳手或扳手将螺纹连接部件
拆卸
2
旋转到合适的位置。
使用适当的工具和技巧拆卸螺纹连接
部件，避免损坏零件。
3
注意事项
避免过度扭转或受力不均，导致连接 松动或损坏。
螺纹连接的常见问题及解决方法
连接松动
使用适当的紧固力和螺纹 锁固剂来解决连接松动的 问题。
连接磨损定期检ຫໍສະໝຸດ 和更换磨损的螺 纹连接部件，确保连接质 量。
连接卡死
使用合适的润滑剂和正确 的拆卸方法来解决连接卡 死的问题。
螺纹连接的应用范围和前景
螺纹连接广泛应用于机械制造、汽车、航空航天等领域，随着技术的发展，螺纹连接仍然具有重要的地 位和前景。
机械基础-螺纹连接
螺纹连接是机械工程中常见且重要的连接方式。它具有广泛的应用范围，并 且具有独特的特点和优势。
螺纹连接的定义和用途

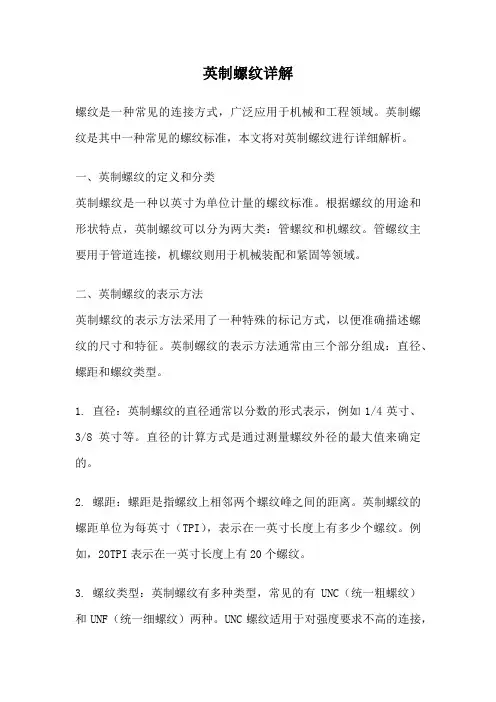

英制螺纹详解
英制螺纹详解螺纹是一种常见的连接方式，广泛应用于机械和工程领域。
英制螺纹是其中一种常见的螺纹标准，本文将对英制螺纹进行详细解析。
一、英制螺纹的定义和分类英制螺纹是一种以英寸为单位计量的螺纹标准。
根据螺纹的用途和形状特点，英制螺纹可以分为两大类：管螺纹和机螺纹。
管螺纹主要用于管道连接，机螺纹则用于机械装配和紧固等领域。
二、英制螺纹的表示方法英制螺纹的表示方法采用了一种特殊的标记方式，以便准确描述螺纹的尺寸和特征。
英制螺纹的表示方法通常由三个部分组成：直径、螺距和螺纹类型。
1. 直径：英制螺纹的直径通常以分数的形式表示，例如1/4英寸、3/8英寸等。
直径的计算方式是通过测量螺纹外径的最大值来确定的。
2. 螺距：螺距是指螺纹上相邻两个螺纹峰之间的距离。
英制螺纹的螺距单位为每英寸（TPI），表示在一英寸长度上有多少个螺纹。
例如，20TPI表示在一英寸长度上有20个螺纹。
3. 螺纹类型：英制螺纹有多种类型，常见的有UNC（统一粗螺纹）和UNF（统一细螺纹）两种。
UNC螺纹适用于对强度要求不高的连接，而UNF螺纹则适用于对强度要求较高的连接。
三、英制螺纹的应用范围英制螺纹广泛应用于机械和工程领域的各个方面。
在机械装配中，英制螺纹常用于连接螺母和螺栓，以实现紧固和固定的目的。
在管道连接中，英制螺纹用于连接管道和管件，确保管道系统的密封性和稳固性。
四、英制螺纹的优缺点英制螺纹作为一种常见的螺纹标准，具有一些优点和缺点。
其优点包括：制造成本低、易于加工和维修、可靠性高等。
然而，英制螺纹也存在一些缺点，比如其尺寸精度相对较低、容易产生磨损和疲劳等。
五、英制螺纹的注意事项在使用英制螺纹时，需要注意以下几个方面：1. 螺纹的尺寸和类型要与所需连接件相匹配，以确保连接的稳固性和可靠性。
2. 使用时需要注意螺纹的方向，以免造成连接不牢固或者无法拆卸的问题。
3. 在拧紧螺纹时，要避免使用过大的力量，以免损坏螺纹。
4. 长期使用后，需要定期检查螺纹的磨损情况，及时更换损坏的连接件，以确保安全和可靠性。
电子课件-《机械基础(第六版)》-A02-3658 2第二章 螺纹连接和螺旋传动
§2—2 螺纹标记
2．55°密封管螺纹的标记
（1）由螺纹特征代号和尺寸代号组成 Rp3/4——尺寸代号为3/4的右旋圆柱内螺纹 R13——尺寸代号为3的与圆柱内螺纹配合的右旋圆锥外螺纹 （2）左旋螺纹在尺寸代号后面加注“LH” Rc3/4LH——尺寸代号为3/4的左旋圆锥内螺纹
（3）螺旋副的特征代号为“Rp/R1”或“Rc/R2” Rc/R23——尺寸代号3、右旋圆锥内螺纹与圆锥外螺纹的螺旋副
§2—1 螺纹的基本知识
二、螺纹的形成
某一平面图形沿圆 柱（或圆锥）表面 上的螺旋线运动， 形成的具有相同断 面的连续凸起和沟 槽称为螺纹
§2—1 螺纹的基本知识
外螺纹：在圆柱 （或圆锥）外表 面上形成的螺纹
内螺纹：在圆柱 （或圆锥）内表 面上形成的螺纹
§2—1 螺纹的基本知识
三、螺纹的种类
常见螺纹的种类、特征代号和牙型
（1）单线螺纹的尺寸代号 单线螺纹的尺寸代号为“公称直径×螺距” 粗牙普通螺纹不标螺距，细牙普通螺纹必须注出螺距
§2—2 螺纹标记
“M8×1”——公称直径8mm、螺距1mm、单线细牙螺纹 “M8”——公称直径8mm、螺距1.25mm、单线粗牙螺纹
（2）多线螺纹的尺寸代号 多线螺纹的尺寸代号为“公称直径×Ph导程P螺距” M16×Ph3P1.5 ——公称直径16mm、螺距1.5mm、导程3mm、双线螺纹
§2—3 螺纹连接
5．内六角圆柱头螺钉
螺钉 GB/T 70.1 M10×35
表示：内六角圆柱头螺钉，规格尺寸（螺纹大径d）
为10mm，公称长度l为35mm
§2—3 螺纹连接
6．开槽锥端紧定螺钉
螺钉 GB/T 71 M6×15
表示：开槽锥端紧定螺钉，规格尺寸（螺纹大径d） 为6mm，公称长度l为15mm
常用螺纹的类型特点和应用
表）。
规牙 距
粗
细
格牙
牙
规 极格 细牙
称牙
呼粗 径牙
数 细韦
牙 氏牙
M 0.
0.3
35
5
42 # .9
40 8 4
M 0. 47
0.5
63 # .5
32 0 4
M 0. 58
0.5
84 # .2
32 6 3
M 1.
0.7
60
5
14 0# .8
24 2 3
M 1.
0.7
70
5
15 2# .5
24 8 2
一般联接多用粗牙螺纹，细 牙螺纹常用于细小零件，薄壁管件或 受冲击、振动和变载荷的联接中，也 可作为微调机构的调整螺纹用。
牙型为等腰三角形，牙 型角 α＝55°，牙顶有较大的圆角， 内外螺纹旋合后无径向间隙，管螺纹 为英制细牙螺纹，尺寸代号为管子的 内螺纹大径。适用于管接头、旋塞、
1
用螺纹密封 的管螺纹
牙 .45 .5 .6 .7 .8 .0 .2 0 0 2 2 4 4 0
细0 0 0 0 0 0 1 4 4 4 3 3 2 2
牙 .35 .35 .35 .5 .5 .75 .0 8 4 0 6 2 8 8
5、钻尾螺丝：钻尾螺丝有 CSD（机械牙），BSD（自攻 AB 牙）两种。其牙
距或牙数可分别参考机械螺丝（CSD 牙）和自攻螺丝（BSD 牙）。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。 （三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：
螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差
和公差的规定组合。
2-1螺纹的种类和应用
课题序号理论授课班级授课课时 2 授课形式理论：使用多媒体教学方法讲授（.PPT）；授课章节名称第二章螺纹传动§2-1 螺纹的种类和应用使用教具课件教学目的1．了解螺纹类型及应用2. 掌握螺纹特点教学重点掌握螺纹特点教学难点掌握螺纹特点更新、补充、删节内容课外作业教学后记授课主要内容或板书设计第二章螺纹传动§2-1 螺纹的种类和应用一、按螺纹牙型的不同分类1.三角形螺纹：2.矩形螺纹：3.梯形螺纹：4.锯齿型螺纹：二、按螺旋线方向分类及应用根据螺旋线方向不同，螺纹分为左旋螺纹和右旋螺纹。
螺旋线方向的判别：方法一：右旋螺纹：顺时针旋入的螺纹（或右边高），应用广泛。
左旋螺纹：逆时针旋入的螺纹（或左边高）。
方法二：用右手来判定：伸出右手，手心对着自己，四指与轴线平行，看螺纹的倾斜方向是否与大拇指的指向一致，一致就为右旋螺纹，不一致就为左旋螺纹。
三、按螺旋线的线数分类及其应用根据螺旋线的线数（头数），分为单线螺纹、双线螺纹和多线螺纹。
四、按螺旋线形成的表面分类根据螺旋线形成的表面，分为内螺纹和外螺纹。
课堂教学安排教学过程主要教学内容及步骤新课引入新授学生自习知识精讲【导入】大家肯定不会对螺纹感到陌生，螺纹是在生活中经常看到的，但螺纹是不是只有咱们看到的这一种呢？如果不是它还有什么样的？又是怎么分的呢？这就是今天要跟大家讲的内容。
螺旋传动是利用螺杆和螺母组成的螺旋副来实现传动的。
第二章螺纹传动§2-1 螺纹的种类和应用一、按螺纹牙型的不同分类1.三角形螺纹：又称普通螺纹，牙型为三角形，分为粗牙和细牙两种，广泛用于各种紧固连接。
粗牙的应用最广，细牙的使用于薄壁零件的连接和微调机构的调整。
2.矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。
但牙根强度低，精加工困难，还未标准化已逐渐被梯形螺纹代替3.梯形螺纹：牙型是梯形，牙根强度较高，易加工。
广泛用于螺旋传动。
4.锯齿型螺纹：牙型是锯齿形，牙根强度较高，用于单向螺旋传动。
【专业积累】一文全懂——钢丝螺套分类、应用、工艺和使用方法
【专业积累】一文全懂——钢丝螺套分类、应用、工艺和使用方法专注于机械行业、专业、职业信息分享服务于制造业百万工程师推荐阅读【见多识广】一般人看不懂，制冷系统动态图合集【培训】抢先锁定上海机会：上海工业机器人应用工程师岗位袭来【专业积累】有了这些，出图、读图都是爽爽的！【专业积累】机械制图中局部视图、简化画法等表达方式的综合运用正文一、钢丝螺套相关概念1、什么是钢丝螺套？钢丝螺套是一种新型内螺纹紧固件，它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成，形如弹簧。
钢丝螺套装入螺孔中，钢丝螺套的外表面靠弹力贴合在螺孔上，其内表面形成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用。
2、钢丝螺套的作用（1）、钢丝螺套应用在金属或非金属材料（如铝、镁等轻合金工程材料）的机械零部件上，能形成高强度、耐磨损、高精度的标准内螺纹。
在改善低强度机体螺纹强度方面，钢丝螺套作用非常的明显。
（2）、钢丝螺套应用在对已损坏的内螺孔螺纹修复上，作为一种螺纹修复手段，被损螺纹可得到快速有效的修复；（3）、利用钢丝螺套进行公制、英制螺纹孔转换，非常方便、快速。
3、钢丝螺套的分类（1）、按照功能分类A、普通型螺纹丝套（Helicoil Free-Running Inserts）标记“FR”B、锁紧型螺纹丝套2）、按照钢丝螺套(Helicoil Screw Lock Inserts) 标记“SL”（材料分类A、Cr-Ni不锈钢材料：通过强度和材料的组合，在通常情况下使用，在轻微型结构、铝合金结构、海水、含氯液体、增加抗腐蚀性下使用。
B、铜合金材料：在要求用铜的情况下或经常调节转动的螺纹连接时使用；在要求用于导电或自润滑等情况时使用。
C、高温合金材料：温度在500——750℃时耐热使用；对宇航装配技术、飞机发动机、内燃机涡轮压气机在750℃内作业时使用。
螺纹连接解析
三、螺纹公差精度
• 螺纹公差的位置和基本偏差 • 内外螺纹公差带位置是指公差带相对于零线的距离，由 偏差的大小来确定。国标规定外螺纹的上偏差和内螺纹的下 偏差为基本偏差。其中内螺纹为G、H；外螺纹为h、g、f、e 四种。
旋合长度：分长（L）、中（N）、短（S）三种，其中 中等旋合长度省略不标，其余的都标注。
2.双头螺柱联接
3.螺钉联接
被联接件之一为光孔、另 一个为螺纹孔。只用螺钉， 不用螺母，直接把螺钉拧 进被联接件的螺钉中。 适 用于载荷较轻，且不经常 装拆的场合。
3. 螺钉联接
4. 紧定螺钉联接
利用拧入被联接件螺纹孔中的螺钉末 端顶住另一零件的表面，以固定零件 的相对位置，可传递不大的力或扭矩。
3.3、 螺纹联接的预紧和防松
1、 螺纹联接的预紧
• 在实际使用中，绝大多数 的螺纹联接都必须在装配 时将螺母拧紧，称为紧联 接。预紧可以使螺栓在承 受工作载荷之前就受到预 紧力的作用，以防止联接 受载后被联接件之间出现 间隙或横向滑移，也可以 防松。所需预紧力的大小 与工作载荷有关。
• １、预紧力过大，会使整个联接的结构尺 寸增大；也会使联接在装配时因过载而断 裂。
②防松方法：
１、摩擦防松； ２、机械防松； ３、破坏螺纹副的永久防松。
• ①摩擦防松 ：弹簧垫圈 ，结构简单、使用方便。 弹簧垫圈防松
尼龙圈锁紧螺母
①摩擦防松 ：对顶螺母，结构简单、使用方便。
对顶螺母防松
①摩擦防松 ：紧锁螺母。 结构简单、使用方便。
自锁螺母防松
②、机械防松
• 在联接中加入其它机械元件，开口销、 止动垫圈，串联铁丝等。
• 3 梯形螺纹
特点： 比矩形螺纹 效率略低，但工艺 性好、牙根强度高。 在螺旋传动中有广 泛应用
解析螺纹管道的连接方式及连接要点
三、圆锥形外螺纹套入圆锥形内螺纹的连接会使全部螺纹表面挤压，因此从理论上讲没有填充料也能保证严密。同时在加工过程中管子端部加工成圆锥形螺纹。
天均供水螺纹管加工要点
1、螺纹管一般采用板牙机或铰板加工而成；加工时为防止板牙过度磨损，加工次数为DN＜32mm为1-2次；DN＝32-50mm为2-3次；DN＞50mm应为3次。
希望以上文章会对您有所帮助，如果您想了解更多管道知识，欢迎来电巩义市天均供水材料有限公司，我们将竭诚为您服务。
1、螺纹连接时，应在管端螺纹外敷上填料，用手拧入2-3扣，再用管子钳一次装紧，不得倒回，装紧后应留有螺尾。
2、管道连接后，应把挤到螺纹外的填料清除掉，填料不得挤入管腔，以免阻塞管路。
3、一氧化铅与甘油混合后，需在10min内用完，否则就会硬化。
4、各种填料在螺纹里只能使用一次，若拆卸螺纹，重新装紧时，应更换填料。
解析螺纹管道的连接方式及连接要点
巩义市天均供水材料有限公司小编根据工地实际情况总结分析螺纹管道的连接方式及连接要点。
天均供水螺纹管的连接方式
一、圆柱形内螺纹套入圆柱形外螺纹的连接，由于外螺纹管件与内螺纹管件的连接存在配合公差，所以两头的螺纹间隙要靠填料来达到密封。
二、圆锥形外螺纹套入圆柱形内螺纹的连接，是由管子的外螺纹与管件的内螺纹连接，随着管子拧入管件，螺纹间的挤压将越来越紧，因此会比圆柱螺纹之间的连接更为紧密。但是由于管子螺纹末端与管件螺纹之间仍然会存在空隙，所以我们必须还要使用填料。
2、套丝过程中应经常加油。从最后的1/3长度起，逐渐放松板牙，以便形成锥状。螺纹应完整、光滑，不得有毛刺、乱螺纹和断螺纹总长不得超过螺纹全长的10%。
3、加工偏扣螺纹（俗称歪牙），偏斜度不得超过15°，并且应注意用力均匀，不得用加套管接长手柄的方式进行加工螺纹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用件:
首先，同学们想一个问题，在汽 车上把两个结构连接在一起最常用的 方式是什么？
螺栓！！
一、螺纹 （一）螺纹的种类和结构
外螺纹
牙顶
倒角
内螺纹
螺尾
牙底
一、螺纹
（二） 螺纹的形成
一个与轴线 共面的平面图形 （三角形、梯形 等），绕圆柱面 作螺旋运动，则 得到一圆柱螺旋 体 ——螺纹。
A1
导程
①. 英制管螺纹 ( 三角形)
管螺纹主要用于连接管子，牙型为三角 形，牙型角为55°。
②. 梯形螺纹
梯形螺纹为常用的传动螺纹，牙型为等腰梯形 ，牙型角为30°，螺纹种类代号为Tr。
③. 锯齿形螺纹
锯齿形螺纹是一种受单向力的传动螺纹，牙型为 不等腰梯形，一侧边牙型角为 30°，另一边牙型角为 3°，螺纹种类代号为B。
第七章
标准件和常用件
第一节 螺纹
授课班级
1106
1115
本章重点介绍常用标准件如：螺 纹紧固件、键、销等，以及常用零件 如：齿轮、滚动轴承等的基本知识， 规定画法，标注方法及连接画法。
标准件:
就是国家标准将其型式、结构、材 料、尺寸、精度及画法等均予以标准化的零 件。如螺栓、双头螺柱、螺钉、螺母、垫圈， 以及键、销、轴承等，由专门厂家进行大批 量生产。 国家标准对其部分结构及尺寸参数 进行了标准化的零件，如齿轮、弹簧等。
2、 螺纹的直径 大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d 小径：与外螺纹牙底或内螺纹牙顶相切的 假想圆柱面的直径。 D1、d1
牙底 小径
大径 牙顶
牙顶
牙底
螺纹直径
大径D 小径D1
内螺纹
外 螺 纹
内螺纹——大写D 外螺纹——小写d
3、螺纹的线数n
沿一条螺旋线形成的螺 纹叫做单线螺纹；沿两条或 两条以上在轴向等距分布的 螺旋线所形成的螺纹叫做多 线螺纹。
（1） 外螺纹画法
大径线画粗实线 倒角圆不画
小径线画细实线 螺纹终止线 且画到倒角内 画粗实线 小径≈0.85d
小径圆约画3/4圈
外螺纹剖视画法：
A
A－A
大径 小径
A
螺纹终止线画一小段
剖面线画到大径线
2、内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线
A
螺纹终止线 大径圆约画3/4圈
A－ A
A
剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻 孔
容易出错的地方
攻 丝
120°
D=螺纹大径ຫໍສະໝຸດ 0.5D3、螺纹连接的画法
A A－A
按不剖画
A
旋入深度
画图要点： ★ 大径线和大径线对齐；小径线和小径线 对齐。 ★ 旋合部分按外螺纹画；其余部分按各自 的规定画。
内、外螺纹剖面线方向相反 为什么？
画图步骤：
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
只能传递单方向的动力。
锯 齿 形 螺 纹
B
(五）螺纹的规定画法 ★牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画到粗实线。 ★当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°(一般不画螺尾部分）。
工具 切丝扳牙 操作
螺纹扳手
（三） 螺纹要素
1、牙型 在通过螺纹轴线的剖面上，螺纹 的轮廓形状。 牙型
常用的有：
三角形 梯形 锯齿形
①. 普通螺纹（三角形）
普通螺纹是常用的连接螺纹，牙型为三角 形，牙型角为60°，螺纹特征代号为M。普通 螺纹又分为粗牙和细牙两种，它们的代号相同 。一般连接都用粗牙螺纹。
左右旋螺纹一起使用的地方
(四） 螺纹的种类、特征代号及用途
特征 螺 纹 种 类 代号 外 形 图 用 途
联 接 螺 纹 细牙 螺 纹 管 螺 纹
普 通 粗牙
M
是最常用的联接螺纹 用于细小的精密或薄壁零件 用于水管、油管、气管等 薄壁管子上，用于管路的 联接。
G
传 动 螺 纹
梯形螺纹
Tr
用于各种机床的丝杠，做 传动用。
4、 螺纹局部结构的画法
1） 倒角
C2 C2 C2
2） 螺尾
与轴线成30°
螺尾 只在有特殊要 求时才画，不 需标注。
5、牙型表示法
一般不在图形中表示。
需表示时，可按局部剖或局部放大图的形式绘制。
单线螺纹
双线螺纹
4、 螺距和导程
螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距。 同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离S称为导程。
螺距 =导程
导程 螺距
单线螺纹：P=S
多线螺纹：P=S/n
5、 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外 螺纹才能旋合在一起。
●
螺旋线
A
●
在零件外表面上的螺纹叫外螺纹。（螺栓） 在零件孔腔内表面上的螺纹叫内螺纹。（螺母）
工件
工件旋转
卡盘
车刀
车刀沿轴向等速移动
车外螺纹
车内螺纹
螺纹孔的加工 ----攻丝
当加工直径较小的螺纹孔时，先用钻头钻出光孔再 用丝锥攻出内螺纹。
钻 孔
攻 丝
内螺纹
攻丝
工具
攻丝操作
麻花钻
丝锥
攻丝扳手
加工外螺纹-------套扣
