砂浆稠度方法
砂浆试验操作规程1
砂浆稠度试验操作规程一、目的：用于确定砂浆的配合比或施工过程中控制砂浆的稠度。
二、仪器设备：砂浆稠度仪、钢制捣棒、秒表。
三、操作规程：1、用少量润滑油轻擦滑杆，再讲滑杆上多余的油用吸油纸擦净，使滑杆能自由滑动。
2、用湿布擦净盛浆容器和试锥表面，再讲砂浆拌合物一次装入容器；砂浆表面宜低于容器口10mm,用捣棒自容器中心向边缘均匀地插捣25次，然后轻轻地将容器摇动或敲击5-6下，使砂浆表面平整，随后将容器置于稠度测定仪的底座上。
3、拧开制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触时，应拧紧制动螺，使齿条测杆下端刚接触滑杆上端，并将指针对准零点上。
4、拧开制动螺丝，同时计时间，10秒时立即拧紧螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确至1mm）,即为砂浆的稠度值。
5、盛浆容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样测定。
四、结果确定：1、同盘砂浆应取两次试验结果的算术平均值作为测定值，并应精确至1mm。
2、当两次试验值之差大于10mm时，应重新取样测定。
砂浆表观密度试验一、目的：用于测定砂浆拌合物捣实后的单位体积质量, 以确定每立方米砂浆拌合物中各组成材料的实际用量。
二、仪器设备：容量筒（容积为1L）,天平或电子秤（感量为5g）,钢制捣棒，砂浆密度测定仪，振动台（振幅0.5 ±0.05mm,频率50±3Hz）,秒表。
三、操作规程：1、先测定砂浆拌合物的稠度。
2、用湿布擦净容器筒的内表面，再称量容量筒质量皿，精确至5go3、捣实可采用手工或机械方法。
当砂浆稠度大于50mm 室，宜人工插捣法，当砂浆稠度小于50mm时，宜机械振动法。
人工插捣法：将拌合物一次装满容量筒，稍有富余，用捣棒由边缘向中心均匀插捣25次。
当插捣过程中砂浆沉落低于筒口时，应随时添加砂浆，再用木锤敲击外壁5-6下。
机械振动法：将拌合物一次装满容量筒置于振动台振10 秒，当振动过程中砂浆沉落低于筒口时，应随时添加砂浆。
砂浆稠度仪校验方法
砂浆稠度仪校验方法本方法适用于新购和使用中以及检修后的砂浆绸度仪的校验。
一、技术要求1.1 带动刻度盘的尺条应清洁，无变形。
1.2 刻度盘位置固定，刻度线清晰，无变形。
1.3 滑杆及试锥表面应平直光滑，依靠自重自由下落，不得有紧涩和旷动。
1.4 试锥与滑杆总质量300±2g。
1.5 试锥尺寸；高度145±1mm，锥底直径75±1mm，锥角30±1°。
1.6 在试锥与底平面接触的情况下，试锥的最大偏离度不超过1.5mm。
1.7 圆锥形金属同尺寸：高度180±2mm，锥底直径150±2mm。
二、检验项目及条件2.1 校验项目。
2.1.1 外观检查。
2.1.2 检查试锥和滑杆总质量。
2.1.3 测量试锥及圆锥形金属筒的尺寸。
2.2 校验用器具。
2.2.1 天平：称量1000g，感量1g。
2.2.2 游标卡尺；量程300mm，分度值0.02mm。
2.2.3 万能角度尺三、检验方法3.1 外观检查；技术要求中1.1、1.2、1.3条通过目测和手动的方法检查。
3.2 用天平称量试锥和滑杆的总质量。
3.3 用游标卡尺的试锥尺寸及圆锥形金属同的尺寸。
3.4 用万能角度尺测量试锥偏离度。
四、检验结果处理全部检验项目符合技术要求为合格。
五、检验周期、记录与证书校验周期为12个月。
检验记录格式见下表。
校验证明书格式见附录I。
电动击实仪校验方法本方法适用于新购和使用中及检修后的击实仪的校验。
一、技术要求击实仪的标准尺寸及允许误差如下表：二、校验项目及条件2．1校验项目2．1．1 锤的质量2．1．2锤底直径。
2．1．3 锤的落距。
2．1．4 击实筒的尺寸。
2．2 校验用器具2．2．1 钢直尺：量程500㎜，分度值1㎜。
2．2．2 游标卡尺：量程200㎜，分度值0.02㎜。
2．2．3 电子天平：称量5000g，感量5g。
三、校验方法3．1 锤的落距和击实筒高度用钢直尺测量。
砂浆稠度

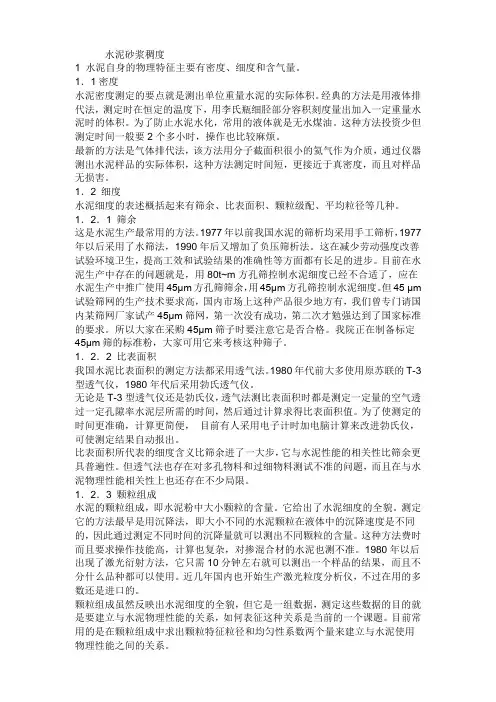

水泥砂浆稠度1 水泥自身的物理特征主要有密度、细度和含气量。
1．1密度水泥密度测定的要点就是测出单位重量水泥的实际体积。
经典的方法是用液体排代法，测定时在恒定的温度下，用李氏瓶细胫部分容积刻度量出加入一定重量水泥时的体积。
为了防止水泥水化，常用的液体就是无水煤油。
这种方法投资少但测定时间一般要2个多小时，操作也比较麻烦。
最新的方法是气体排代法，该方法用分子截面积很小的氦气作为介质，通过仪器测出水泥样品的实际体积，这种方法测定时间短，更接近于真密度，而且对样品无损害。
1．2 细度水泥细度的表述概括起来有筛余、比表面积、颗粒级配、平均粒径等几种。
1．2．1 筛余这是水泥生产最常用的方法。
1977年以前我国水泥的筛析均采用手工筛析，1977年以后采用了水筛法，1990年后又增加了负压筛析法。
这在减少劳动强度改善试验环境卫生，提高工效和试验结果的准确性等方面都有长足的进步。
目前在水泥生产中存在的问题就是，用80t~m方孔筛控制水泥细度已经不合适了，应在水泥生产中推广使用45μm方孔筛筛余，用45μm方孔筛控制水泥细度。
但45 μm 试验筛网的生产技术要求高，国内市场上这种产品很少地方有，我们曾专门请国内某筛网厂家试产45μm筛网，第一次没有成功，第二次才勉强达到了国家标准的要求。
所以大家在采购45μm筛子时要注意它是否合格。
我院正在制备标定45μm筛的标准粉，大家可用它来考核这种筛子。
1．2．2 比表面积我国水泥比表面积的测定方法都采用透气法。
1980年代前大多使用原苏联的T-3型透气仪，1980年代后采用勃氏透气仪。
无论是T-3型透气仪还是勃氏仪，透气法测比表面积时都是测定一定量的空气透过一定孔隙率水泥层所需的时间，然后通过计算求得比表面积值。
为了使测定的时间更准确，计算更简便，目前有人采用电子计时加电脑计算来改进勃氏仪，可使测定结果自动报出。
比表面积所代表的细度含义比筛余进了一大步，它与水泥性能的相关性比筛余更具普遍性。
砂浆稠度试验方法
砂浆稠度试验方法砂浆稠度试验是指通过一系列的实验手段，来评估砂浆的流动性和粘稠性。
砂浆是建筑中常用的材料之一，它由水泥、石灰和砂子等原材料组成。
砂浆的稠度直接影响到其施工性能和后续使用效果，因此准确评估和控制砂浆的稠度十分重要。
我们需要准备好实验所需的材料和设备。
实验所需的材料包括水泥、石灰、砂子和适量的水。
设备包括试验台、试验模具、搅拌机和流动度计等。
接下来，我们开始进行砂浆稠度试验。
首先，按照一定比例将水泥、石灰和砂子混合，并加入适量的水。
然后，使用搅拌机将材料充分搅拌，直至达到均匀混合的状态。
为了评估砂浆的流动性，我们需要进行流动度试验。
将混合好的砂浆倒入试验模具中，将模具平放在试验台上，然后将模具从砂浆中抬起，让砂浆自由流动。
通过测量砂浆在一定时间内流动的距离，可以得出砂浆的流动度。
我们还可以使用坍落度试验来评估砂浆的粘稠性。
坍落度试验是指将混合好的砂浆倒入试验模具中，然后将模具从砂浆中抬起，观察砂浆的坍落情况。
通过测量砂浆的坍落高度，可以得出砂浆的坍落度。
砂浆稠度试验方法还有很多其他的衍生方法，如流动度比试验、细度模数试验等。
这些试验方法可以根据具体的需求和实际情况选择使用。
在进行砂浆稠度试验时，需要注意以下几点。
首先，要保证实验室环境的稳定，避免外界因素对试验结果的影响。
其次，要严格按照标准操作流程进行试验，确保实验的准确性和可重复性。
最后，要及时记录和分析试验结果，以便对砂浆的稠度进行评估和调整。
砂浆稠度试验是评估砂浆流动性和粘稠性的重要手段。
通过合理选择试验方法和准确评估试验结果，可以有效控制砂浆的稠度，提高施工质量和使用效果。
砂浆稠度试验方法在建筑工程中具有广泛的应用前景。
砂浆稠度标准
砂浆稠度标准砂浆稠度标准是指在一定条件下，砂浆的流动性能力。
砂浆的稠度标准对于建筑工程中的墙体、地面、天花板等施工有着非常重要的作用。
下面将详细介绍砂浆稠度标准。
一、定义砂浆稠度是指在一定时间内，砂浆在自由状态下流动的能力。
稠度越大，表示砂浆越难流动；稠度越小，表示砂浆越容易流动。
二、分类根据不同的施工要求和材料特性，砂浆可以分为以下三类：1.干硬状：指砂浆较为干硬，不能流动或者只有极少量的流动。
2.半干硬状：指砂浆具有一定的流动性能，但是不能自由流淌。
3.塑性：指砂浆具有较好的流动性能，并且可以自由地流淌。
三、测试方法1.试验设备：需要配备一个规格为400mm×300mm×200mm的试验箱和一个规格为100mm×100mm×100mm的模具。
2.试验原理：将预先制备好的标准混合物放入模具中，然后在一定时间内记录砂浆的流动距离，从而确定砂浆的稠度。
3.试验步骤：（1）将试验箱放置在水平面上，并用水平仪进行校准。
（2）将模具放入试验箱中，并用刮板将砂浆压实至模具顶部。
（3）在规定的时间内，记录砂浆从模具顶部开始流动的距离。
（4）根据流动距离计算出砂浆的稠度值。
四、标准要求1.干硬状：不应有明显的流动性。
2.半干硬状：应有一定的流动性能，但是不能自由地流淌。
3.塑性：应有良好的流动性能，并且可以自由地流淌。
4.稠度值：根据不同材料和施工要求，稠度值也会有所不同。
一般来说，常用的稠度值为10-15cm左右。
五、总结以上就是关于砂浆稠度标准的详细介绍。
通过对稠度标准的了解，可以更好地掌握建筑工程中墙体、地面、天花板等施工过程中所需使用的砂浆的流动性能，从而确保施工质量。
在实际施工中，应根据具体情况选择适当的砂浆稠度，并严格按照标准要求进行测试和使用。
砂浆稠度的标准规定
砂浆稠度的标准规定砂浆稠度的标准规定砂浆稠度在建筑施工中起着至关重要的作用。
它影响着砂浆的可施工性、均匀性和强度等方面，对于保证施工质量具有重要意义。
在实际工程中，为了准确掌握砂浆的稠度情况，有关部门制定了一些标准规定，以确保施工过程中的稠度控制与质量要求相匹配。
一、砂浆稠度的定义砂浆的稠度是指砂浆的流动性和可形成带凹陷的拱形（也称为凝聚性），通俗地讲即为砂浆的黏稠程度。
稠度的不同将对施工过程中的操作性、砂浆润湿能力以及拱形体的形成能力产生重要影响。
二、砂浆稠度的分类根据我国国家标准《砂浆工程应用技术规范》（GB 175-2007）的规定，砂浆的稠度可分为以下四个等级：流动砂浆、塑性砂浆、塑性半干砂浆和半干砂浆。
1. 流动砂浆：流动砂浆的特点是具有较高的流动性，可在施工过程中自由流动并填满模板形成均匀的体积。
该等级的砂浆适用于需要倒注、浇注和很高的流动性的工程。
2. 塑性砂浆：塑性砂浆是指在施工过程中能够保持一定刚度，不会自由流动。
它具有较好的可塑性和保水性，能够在操作过程中保持较长时间的形状稳定性。
这种稠度适用于砌筑、抹灰等需要形成较好外观和较大粘结强度的工程。
3. 塑性半干砂浆：塑性半干砂浆介于塑性砂浆和半干砂浆之间，具有一定刚度的还具备较强的可塑性。
它适用于需要施工速度较快且较高的粘结强度的工程。
4. 半干砂浆：半干砂浆是一种非常刚性的砂浆，具有较低的流动性和可塑性。
它使用较少的水分，常常需要外加振捣力来形成高强度的冲击性砂浆。
该等级的砂浆多用于混凝土结构中，比如修补砌体和构件填充。
三、砂浆稠度的控制为了确保砂浆的稠度符合设计要求，施工人员需要采取一定的控制措施。
具体来说，可以通过以下几种方法来进行控制：1. 水灰比：水灰比是指砂浆中水和水泥的重量之比，它对砂浆的稠度有着直接的影响。
一般来说，水灰比越大，砂浆的稠度越低。
通过合理控制水灰比，可以实现对砂浆稠度的精确调控。
2. 搅拌时间和速度：搅拌时间和速度也会对砂浆的稠度产生影响。
砂浆稠度和分层度试验方法
砂浆稠度和分层度试验方法砂浆是建筑施工中常用的材料，用于砌筑、抹灰等工序。
砂浆的稠度和分层度是砂浆质量的重要指标，直接影响砂浆的使用性能和施工质量。
下面将介绍砂浆稠度和分层度的试验方法。
砂浆稠度是砂浆流动性的一种表征，通常用流动度来表示。
常用的砂浆稠度试验方法有凝结漏斗法和V型漏斗法。
1.凝结漏斗法凝结漏斗法是一种简便易行的砂浆稠度试验方法。
具体操作步骤如下：（1）准备砂浆试验用的材料：水泥、砂子和适量的水。
（2）按照一定的配合比将水泥和砂子混合均匀。
（3）将准备好的砂浆倒入凝结漏斗中，然后打开下部的阀门，记录流出的时间。
（4）根据流出的时间，结合试验表格，可以得到砂浆的流动度。
2.V型漏斗法V型漏斗法是常用的砂浆稠度试验方法，相对于凝结漏斗法，更加精确。
以下是具体操作步骤：（1）准备砂浆试验用的材料：水泥、砂子和适量的水。
（2）按照一定的配合比将水泥和砂子混合均匀。
（3）将准备好的砂浆倒入V型漏斗中，并且用振动器振动漏斗，使砂浆排气。
（4）停止振动，开始计时，当砂浆从漏斗的底部完全流出时，停止计时。
（5）根据流出时间，结合试验表格，可以得到砂浆的流动度。
砂浆的分层度是衡量砂浆推挤性能的一个指标，常用的试验方法有球板法和受响器法。
1.球板法球板法是一种比较准确的砂浆分层度试验方法。
（1）准备砂浆试验用的材料：水泥、砂子和适量的水。
（2）按照一定的配合比将水泥和砂子混合均匀。
（3）将准备好的砂浆放置在球板上，然后用刮刀均匀地推挤砂浆，推挤的力和距离可以根据试验要求进行调整。
（4）记录推挤的力和距离，并计算得到砂浆的分层度。
2.受响器法受响器法是一种简便的砂浆分层度试验方法。
以下是具体操作步骤：（1）准备砂浆试验用的材料：水泥、砂子和适量的水。
（2）按照一定的配合比将水泥和砂子混合均匀。
（3）将准备好的砂浆倒入受响器中，然后用指定的频率和时间进行振动。
（4）振动停止后，观察砂浆的液态上移高度，根据试验标准，可以得到砂浆的分层度。
砂浆稠度实验报告
砂浆稠度实验报告篇一：砂浆稠度和分层度试验方法砂浆稠度和分层度试验方法砂浆分层度测定仪一）砂浆稠度试验1.试验目的砂浆的稠度，亦称流动性，用沉入度表示。
本方法适用于确定配合比或施工过程中控制砂浆的稠度，以达到控制用水量的目的。
2.试验仪具（1）砂浆稠度仪：由试锥、容器和支座三部分组成。
试锥由钢材或铜材制成，试锥高度为145mm、锥底直径为75mm、试锥连同滑杆的质量应为300g；盛砂浆容器由钢板制成，筒高为180mm，锥底内径为150mm；支座分为底座、支架及稠度显示三个部分，由铸铁、钢及其它金属制成。
（2）钢制捣棒：直径10mm、长350mm、端部磨圆。
（3）秒表等。
3.试验方法（1）将盛浆容器和试锥表面用湿布擦干净，并用少量润滑油轻擦滑杆，然后将滑杆上多余的油用吸油纸擦净，使滑杆能自由滑动。
（2）将砂浆拌和物一次装入容器，使砂浆表面低于容器口约l0mm左右，用捣棒自容器中心向边缘插捣25次，然后轻轻地将容器摇动或敲击5～6下，使砂浆表面平整，随后将容器置于稠度测定仪的底座上。
（3）拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触时，拧紧制动螺丝，使齿条测杆下端刚接触滑杆上端，并将指针对准零点上。
（4）拧开制动螺丝，同时计时间，待10s立即固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确至lmm）即为砂浆的稠度值。
（5）圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样进行测定。
4.结果处理及精度要求取两次试验结果的算术平均值为试验结果测定值，计算值精确至1mm。
两次试验结果之差,如大于20mm，则应另取砂浆搅拌后重新测定。
（二）砂浆保水性试验保水性是指砂浆保存水分的性能。
若砂浆保水性不好，在运输、静置、砌筑过程中就会产生离析、泌水现象，施工困难，且降低强度。
砂浆的保水性是用分层度表示。
分层度的测定方法是将砂浆装入规定的容器中，测出沉入度；静置30min后，再取容器下部1/3部分的砂浆，测其沉入度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砂浆稠度试验
一、目的
砂浆稠度试验主要是用于确定配合比或施工过程中控制砂浆稠度，从而达到控制用水量目的。
二、仪器设备
1．砂浆稠度测定仪：由试锥、容器和支座三部分组成。
试锥由钢材或铜材制成，锥高145mm，锥底直径75mm，试锥连同滑杆质量300g；盛砂浆容器由钢板制成，筒高180mm，锥底内径150mm；支座分底座、支架及稠度显示三部分，由铸铁、钢及其他金属制成；
2．钢制捣棒：直径10mm、长350mm，端部磨圆；
3．秒表。
三、试验步骤
1．将试锥、容器表面用湿布擦净，用少量润滑油轻擦滑杆，保证滑杆自由滑动；
2．将砂浆拌和物一次装入容器，使砂浆低于容器口约10mm，用捣棒自容器中心向边缘插捣25次，轻击容器5～6下，使砂浆表面平整，立即将容器置于稠于测定仪的底座上；
3．把试锥调至尖端与砂浆表面接触，拧紧制动螺丝，使齿条侧杆下端刚接触滑杆上端，并将指针对准零点上；
4．拧开制动螺丝，同时以秒表计时，待10s立即固定螺丝，将齿条侧杆下端接触滑杆上端，从刻度盘读出下沉深度（精确至1mm），
即为砂浆稠度值；圆锥容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样。
四、结果
稠度试验结果应以两次测定值的算术平均值为测定值，计算精确至1mm。
两次测试值之差如大于20mm，应另取搅拌后重新测定。
