银浆组成对硅太阳电池丝网印刷欧姆接触的影响
背面银浆用银粉对晶硅太阳电池性能的影响_甘卫平 (1)

: A b s t r a c t i u i d h a s e c h e m i c a l r e d u c t i o n a n d m e c h a n i c a l m i l l i n w e r e u s e d r e s e c t i v e l t o L q p g p y , r e a r e s h e r i c a l s i l v e r o w d e r a n d f l a k e s i l v e r o w d e r .T h e e f f e c t s o f s i l v e r m o r h o l o p p p p p p g y d i s e r s i o n a n d t a d e n s i t o n b a c k s i l v e r s i n t e r f i l m a n d b a t t e r a s t e h o t o v o l t a i c e r f o r m a n c e p p y y p p p a n a l z e d .T h e r e s u l t s s h o w t h a t t h e a s t e a n d s o l a r c e l l r e a r e d b f l a k e s i l v e r o w n t h e w e r e y p p p y b e s t a d h e s i o n a n d t h e h i h e s t c o n v e r s a t i o n e f f i c i e n c .T h e s e c o n d i s s h e r i c a l l a n d h o t o e l e c t r i c g y p p o w d e r t h e w o r s t i s d e n d r i t i c s i l v e r .H i h d i e s e r s i o n a n d h i h t a d e n s i t o f s i l v e r c a n p g p g p y i m r o v e t h e h o t o e l e c t r i c c o n v e r s i o n e f f i c i e n c o f s o l a r c e l l s . s i n i f i c a n t l p p y g y : ; ; ; ;p K e w o r d s s i l v e r o w d e r b a c k s i l v e r a s t e s i n t e r f i l m a d h e s i o n h o t o e l e c t r i c p p y e f f i c i e n c c o n v e r s i o n y
太阳能电池电极银浆

太阳能电池电极银浆太阳能电池电极银浆是一种重要的光伏材料,它主要由银粉、玻璃粉、有机载体等组成,具有良好的导电性和粘结性。
在太阳能电池产业链中,银浆扮演着至关重要的角色,它直接影响着太阳能电池的转换效率和稳定性。
本文将从太阳能电池电极银浆的概述、制备方法、应用、发展前景以及提高性能的研究方向等方面进行详细介绍。
一、太阳能电池电极银浆的概述太阳能电池电极银浆是一种专用于光伏产业的高科技材料。
其主要成分银,具有优良的导电性和反射性,可以提高太阳能电池的光电转化效率。
电极银浆在太阳能电池中的应用,可以有效降低电池的串联电阻,提高输出电压和功率。
此外,太阳能电池电极银浆还具有较好的耐腐蚀性和稳定性,有利于提高太阳能电池的使用寿命。
二、太阳能电池电极银浆的制备方法太阳能电池电极银浆的制备方法主要有以下几种:1.溶胶-凝胶法:通过溶胶-凝胶法制备的银浆,粒子大小分布均匀,具有良好的分散性和粘结性。
2.化学还原法:采用化学还原法制备的银浆,具有较高的纯度和较低的氧含量,有利于提高太阳能电池的性能。
3.物理混合法:物理混合法是将银粉、玻璃粉和有机载体等物理混合均匀,具有操作简便、成本较低的优点。
三、太阳能电池电极银浆的应用太阳能电池电极银浆广泛应用于晶体硅太阳能电池、薄膜太阳能电池以及柔性太阳能电池等领域。
通过采用不同类型的银浆,可以实现对太阳能电池性能的优化调整,提高光电转化效率。
四、太阳能电池电极银浆的发展前景随着光伏产业的快速发展,太阳能电池电极银浆的市场需求逐年增长。
为提高太阳能电池的性能,未来太阳能电池电极银浆的发展方向主要包括:1.提高银浆的导电性和反射性,以提高太阳能电池的光电转化效率。
2.优化银浆的粘结性能,提高太阳能电池的稳定性和耐久性。
3.降低银浆的成本,实现大规模产业化应用。
4.研究新型银浆材料,如纳米银、复合银等,探索其在太阳能电池中的应用前景。
五、提高太阳能电池电极银浆性能的研究方向为满足光伏产业对高效、低成本太阳能电池的需求,研究人员在提高太阳能电池电极银浆性能方面开展了以下几个方向的研究:1.优化银浆的组成和配方,提高其导电性和反射性。
正极银浆对高方阻浅结单晶硅太阳电池的影响

High
Sheet Resistance
Emitteres.22nd European
Photovoltaic Solar Energy Conference,Milan,Italy,
2007:1742—1746
正极银浆对高方阻浅结单晶硅太阳电池的影响
作者: 作者单位: 朱敏杰, 夏正月, 马跃, 陈文浚, 王景霄 江苏林洋新能源,启东 226200
The Effect of Busbar Paste
on
Mono-high・。sheet-。resistance
Solar Cell with Shallow Junction
Zhu
Minjie
Xia Zhengyue
Ma Yue
Chen
Wenjun
Wang
Jingxiao
(Jiangsu Linyang Solarfun Co.,Ltd.QiDong 226200,China)
表I^、BM种浆料对拈・mm/W方阻的结特性 h,咖”n
J__『1
v
小绒面制缄;两种1艺扩散,EcvrJ琏印,止蚀银 浆采用两种.舒圳为新副EE极银浆A和常规_{;『业
化正桠锻浆B。 Sunsvoc测()1个光撮F pn结结特性"fi‘[. 美国seicon测试扩敞结辣一球睦分布.berger删 电池电性能
hi.gh-sheet-resistance;shallow junction
finger silver paste;efficiency
以在市场上买到的大多数商业化的正极银浆都很
1前言
对于丝网印刷高效电池而言,其中最难也是最
难在高方阻上形成良好的欧姆接触,并且使电池 具有很好的结特性。针对这一现象,本文着重研 究了两种不同的浆料对高方阻浅结的影响。
欧姆接触银浆在压敏电阻

欧姆接触银浆在压敏电阻、热敏电阻的应用添加时间:2012-8-14 15:29:26 点击次数:1121普通的电子原件如压敏电阻由于表面效应,其表面会形成大量氧空位,从而表面形成一个高阻绝缘层。
普通的银浆作为其面电极无法消除其表面的高阻绝缘层,从而接触面之间的电阻非常大,使电子元件本体无法对温度、电压等产生准确的相应,有时还影响电子元器件的性能甚至使元件报废。
欧姆接触银浆能够解决这个问题,其中有效的物质能够与压敏电阻表面的氧空位反应,从而消除界面的接触电阻至最小甚至为零;同时其中的玻璃态物质能够渗透压敏电阻表面,形成紧密结合,使压敏电阻与电极的附着力更强,延长元件使用寿命。
我司的欧姆接触银浆外观细腻光滑,印刷性能优异,表面平整,无铅环保;欧姆接触特性优异,大幅优于铟镓合金,能够使接触电阻最小甚至为零;附着力强,其水平达到甚至超过国外同类产品。
欧姆接触制备是材料工程里研究很充分而不太有未知剩余的部分。
可重复且可靠的接触制备需要极度洁净的半导体表面接触制备的基础步骤是半导体表面清洁、接触金属沉积、图案制造和退火。
表面清洁可以通过溅射蚀刻、化学蚀刻、反应气体蚀刻或者离子研磨。
比如说,硅的天然氧化物可以通过蘸氢氟酸(HF)来去除,而砷化镓(GaAs)则更具代表性的通过蘸溴化甲醇来清洁。
清洁过后金属通过溅射、蒸发沉积或者化学气相沉积(CVD)沉积下来。
溅射是金属沉积中比蒸发沉积更快且更方便方法但是等离子带来的离子轰击可能会减少表面态或者甚至颠倒表面电荷载流子的类型。
正因为此更为平和且依然快速的CVD是更加为人所倾向的方法。
接触的图案制造是通过标准平版照相术来完成的,比如剥落中接触金属是通过沉积于光刻胶层孔洞之中并稍后取出光刻胶来完成的。
沉积后接触的退火能有效去除张力并引发有利的金属和半导体之间的反应。
典型的欧姆接触是溅镀或者蒸镀的金属片,这些金属片通过光刻制程布局。
您指离子溅射镀膜吗?我几年前参与过一款真空离子溅射镀膜设备的设计,它的原理大概是这样的:在真空条件下形成强电场并补入氩气(惰性气体),惰性气体在电场中电离后轰击作为电极的靶材,靶材原子逸出后沉积在基质上形成薄膜。
太阳能电池正银浆中的有机载体对厚膜性能的影响终版

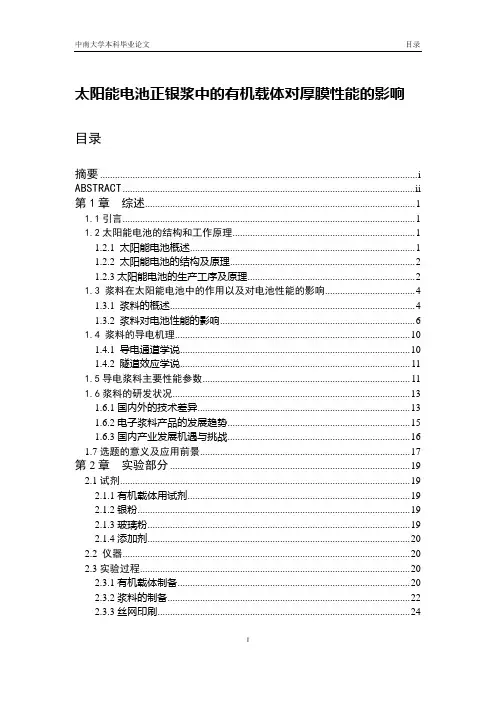

太阳能电池正银浆中的有机载体对厚膜性能的影响目录摘要 (i)ABSTRACT..................................................................................................................... i i 第1章综述 (1)1.1引言 (1)1.2太阳能电池的结构和工作原理 (1)1.2.1 太阳能电池概述 (1)1.2.2 太阳能电池的结构及原理 (2)1.2.3太阳能电池的生产工序及原理 (2)1.3 浆料在太阳能电池中的作用以及对电池性能的影响 (4)1.3.1 浆料的概述 (4)1.3.2 浆料对电池性能的影响 (6)1.4 浆料的导电机理 (10)1.4.1 导电通道学说 (10)1.4.2 隧道效应学说 (10)1.5导电浆料主要性能参数 (11)1.6浆料的研发状况 (13)1.6.1国内外的技术差异 (13)1.6.2电子浆料产品的发展趋势 (14)1.6.3国内产业发展机遇与挑战 (16)1.7选题的意义及应用前景 (17)第2章实验部分 (19)2.1试剂 (19)2.1.1有机载体用试剂 (19)2.1.2银粉 (19)2.1.3玻璃粉 (19)2.1.4添加剂 (20)2.2 仪器 (20)2.3实验过程 (20)2.3.1有机载体制备 (20)2.3.2浆料的制备 (22)2.3.3丝网印刷 (24)2.3.4浆料的烘干与烧结 (24)2.4性能检测 (25)2.4.1粘度测试 (25)2.4.2形貌观察 (25)2.4.3导电性能测试 (26)第3章结果与讨论 (27)3.1有机载体各组分简析 (27)3.2有机载体对浆料印刷性的影响 (28)3.2.1粘度分析 (28)3.2.2表面形貌分析 (28)3.2.3 增稠剂对厚膜电子浆料印刷性的影响 (29)3.2.4 表面活性剂对厚膜电子浆料印刷性的影响 (30)3.2.5 触变剂对厚膜电子浆料印刷性的影响 (30)3.3有机载体对硅太阳能电池电性能的影响 (31)3.3.1 增稠剂对电池电性能的影响 (32)3.3.2 表面活性剂对电池电性能的影响 (32)3.3.3 触变剂对电池电性能的影响 (33)结论 (34)结束语........................................................................... 错误!未定义书签。
银浆流变性能对硅太阳电池电性能的影响

华东理工大学学报(自然科学版)Jour nal of East China U niver sity of S cien ce and T echnology (Natural Science Edition )Vol.35No.32009-06收稿日期:2008-08-13基金项目:上海市科委资助项目(05d812019)作者简介:郑建华(1983-),男,江西上饶人,硕士研究生,主要研究方向为粉体材料与电子浆料。
E -mail:zh engjianh ua0920@ 通讯联系人:杨云霞,E -mail:yan gyunxia@文章编号:1006-3080(2009)03-0396-04银浆流变性能对硅太阳电池电性能的影响郑建华, 张亚萍, 花 巍, 杨云霞, 陈国荣(华东理工大学材料科学与工程学院,无机材料研究所,上海200237)摘要:通过改变有机相中乙基纤维素的质量分数,制备了具有不同流变性能的银浆,并应用于硅太阳电池。
对银浆流变性能、电池正面电极形貌和电池电性能等的分析测试结果表明,银浆的流变性能影响所印制电池的电极形貌及其电性能。
当有机相中乙基纤维素质量分数为6%时,银浆具有较高低剪切速率下的黏度和较低高剪切速率下的黏度,能使所印的电极栅线边缘整齐,具有较高的高度和较小的线宽,所印制电池电性能优越,具有较好的填充因子(FF )和转换效率(G )。
关键词:流变性;电性能;银浆;太阳电池中图分类号:O373;TM 24文献标志码:AEffect of Rheological Property of Silver Conductive Paste onElectrical Property of Si Solar CellsZH EN G J ian -hua, ZH A N G Ya -p ing , H UA Wei, YAN G Yun -x ia , CH EN Guo -rong(I nstitute of I nor ganic Mater ials,S chool of Mater ials S cience and Engineer ing ,East China Univer sity of Science and Technology ,Shanghai 200237,China)Abstract:Different silver conductive pastes w ere prepared and applied in solar cell.T heir rheolog ical pro perties w ere adjusted by chang ing ethy-l cellulose contents in the org anic v ehicle.With the measurem ent of rheo logical properties of silver conductive pastes and g rid m orpho logies as w ell as electr ical pr operties of the cells,it w as found that rheo logical pr operties of silver conductive pastes affected the electrical proper -ties o f the cells.When the ethy-l cellulo se in the organic vehicle w as as high as 6%,the paste had high vis -cosity in low shear rate and low viscosity in high shear rate,w hose frontal electrodes had slicker fring e,hig her height and sm aller w idth,w hile the cells had better electr ical pr operties w ith high filled factor(FF )and co nv ersion efficiency(G ).Key words:rheolog ical proper ty ;electrical pr operty;silv er co nductiv e paste;so lar cells与普通电池一样,晶体硅太阳电池也有两个用于引出电流的电极。
银浆组成对硅太阳电池丝网印刷欧姆接触的影响

目前,丝网印刷欧姆接触广泛用于制作硅太阳电池正面电极。
欧姆接触(即金属/半导体接触)不仅是一个改善工业化太阳电池效率和填充因子的重要参数,也是研究金属化系统界面性质的重要参数。
测量比接触电阻是一种定量地评估欧姆接触的方法,比接触电阻的测量对了解银导电浆料组分与金属化欧姆接触之间的关系,得到高质量的欧姆接触和高转化效率的太阳电池具有重要意义。
理想欧姆接触的接触电阻很小,因此,作为太阳电池正面接触金属化,必须满足硅与银电极接触电阻的最小。
而接触的质量严重依赖于银导电浆料的性质。
银导电浆料主要由银粉颗粒、无机相以及有机载体组成。
银粉作为导电功能相,其烧结质量直接影响收集电流的输出;无机相,主要是玻璃粉,不仅有高温粘结作用,还是银粉烧结的助熔剂以及形成银一硅欧姆接触的媒介物质。
本工作主要通过比接触电阻的测定,定量研究了银导电浆料中的银粉颗粒大小以及玻璃相的铅含量对欧姆接触的影响。
一、实验 1、银粉的制备 以硝酸银(99.9%)为前驱体,以二次蒸馏水配制成浓度为0.5~1.0 mol/L的硝酸银溶液,再滴入定量的氨水,配制成银氨络合物溶液。
以抗坏血酸为还原剂,明胶和油酸为保护剂,配制成混合溶液,浓度控制在0.5~3.0 mol/L范围内。
将硝酸银溶液和还原剂混合溶液以并流方式加入到500mL的带有机械搅拌及温度控制装置的三口烧瓶中。
加料结束后,继续搅拌0.5 h,过滤,滤饼先用去离子水洗涤至中性,再用无水乙醇洗涤3次。
洗涤产物于50℃真空下干燥5 h。
控制不同反应物的浓度和加料速度,得到不同粒度的银粉颗粒。
2、无机相的制备 无机相为Si02一A1203一PbO一B2O3体系的玻璃。
玻璃组分的设计使软化温度在400~600℃。
精确称取各种原料,将原料在研钵中混和研磨均匀,用刚玉坩埚熔融玻璃料。
熔制温度在900~1300℃,保温时间为1-2h。
待玻璃液澄清均化后,直接倒人去离子水中水淬,然后在行星式球磨机上进行球磨,玻璃粉过400目筛即得到无机相。
导电银浆的丝网印刷适性与流变学

导电银浆的丝网印刷适性与流变学在导电银浆的材料选择方面,最重要的是银粉、黏合剂和分散剂。
银粉是导电银浆的主要成分,其粒径、形状、纯度等对导电银浆的性能有着重要影响。
黏合剂的主要作用是将银粉黏合在一起,同时提供适当的流动性,以便于丝网印刷。
分散剂则有助于将银粉均匀地分散在溶剂中,防止银粉团聚。
丝网印刷是一种常见的制造工艺,适用于制造各种电子元器件。
在导电银浆的丝网印刷中,印刷方式、印刷温度和印刷压力是影响印刷适性的主要因素。
印刷方式的选择取决于被印刷物的形状和结构,常见的印刷方式包括圆形网版印刷、方形网版印刷和轮转式网版印刷。
印刷温度和印刷压力则会影响导电银浆的流动性和附着性,进而影响印刷质量和产量。
流变学是研究物体在运动过程中表现出的力学性质的科学。
对于导电银浆来说,流变学原理可以揭示其在受力作用下的流动性和变形行为。
通过流变学研究,可以更好地理解导电银浆在印刷、涂布等制造工艺过程中的行为,为其应用提供理论指导。
导电银浆的丝网印刷适性和流变学是关系到电子制造工艺质量的关键因素。
本文通过对导电银浆材料选择、丝网印刷适性和流变学原理的探讨,希望能为导电银浆的研究和应用提供有益的参考。
未来,随着电子科技的不断发展,导电银浆在丝网印刷适性和流变学方面的研究将持续深入,进一步推动电子制造工艺的创新与发展。
丝网印刷太阳能电池是近年来太阳能电池领域的研究热点,其独特的制造工艺为电池的性能和生产效率提供了新的可能性。
在丝网印刷太阳能电池中,正面电极银浆的研究显得尤为重要,其流变学特性对电池的性能有着重要影响。
因此,本文将基于丝网印刷太阳能电池正面电极银浆的流变学研究与应用展开讨论。
在丝网印刷太阳能电池中,正面电极银浆是一种关键材料,其作用是将光生电流从太阳能电池的正面导出来。
因此,正面电极银浆的流变学特性对太阳能电池的性能和生产效率具有重要影响。
本文选用某公司生产的正面电极银浆进行实验,设备选用自制丝网印刷机,实验流程包括丝网印刷、干燥、烧结等步骤。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第 l 期 0
太
阳
能
学
报
V 12 . N . 0 o.9 o1
0c . 2 0 t .0 8
20 年 l 08 O月
AC A NE T E RGI OL AE S 悯 S S NI A I C
文章 编 号 :05-06 20 ) - 7.4 240 9 (08 1 1 40 02
收 稿 日期 :20.52 070 .8 基 金项 目:上 海 市 科 委 资助 项 目(5 821 ) 0 d 109 通讯 作 者 :杨 云 霞 (97 ) 女 , 授 , 要 研究 方 向为 无 机 功 能 粉体 与 材 料 。 ynyn a es eu c 15一 , 教 主 aguy @eut d .n a .
测定 , 定量研究 了银导 电浆料 中的银粉颗 粒大小 以及 将不 同软化 温度 的无机相 、 有机 载体 ( 乙基纤 维
玻璃相的铅含量对欧姆接触的影响。
素 和松油醇 ) 与不 同大小 银粉混 合 , 它们 之 问 比例 为 52/5首先 将上 述混合 物在 玛瑙研 钵 中充 分混 合 , /07 , 然后 在 三 辊 研 磨 机 上 研 磨 。为 了得 到好 的 均 质 效
降低 。 由此 可见 , 粉颗 粒 大 小 影 响 了银 粉 颗 粒 烧 银 结 和溶解 两个 过 程 的竞 争 , 一 个 确 定 的烧 结 工 艺 在 制度 下 , 有一 个合 适 的银 粉颗粒 大小 的范 围。
■ ■ ■
a0 2 m .. 5 b 0 5 m ..1 c2 5 m . .0
电池正面接触金属化 , 必须 满足硅 与银 电极接触 电阻 璃组 分 的设 计使软 化温度 在 40~ 0 ' 0 60E。精确 称取 :
的最小 。而接 触 的质量 严重 依赖 于银 导 电浆 料 的性 各种 原料 , 原料在 研钵 中混和研 磨 均匀 , 刚玉坩 将 用 质 。银导 电浆料 主要 由银 粉颗粒 、 无机相 以及有 机载 埚熔 融玻璃 料 。熔 制温度 在 90~10  ̄ 保温 时 间 0 30C, 体组成 。银粉作 为导 电功能相 , 其烧 结质 量直接 影响 为 1 h ~2 。待玻 璃液 澄清均 化后 , 直接倒 入去离子 水
图 2 银粉颗粒大小对 电极 表面微观结构的影响
图 1 银 粉粒 径对 比接 触 电 阻 的影 响
Fi 1 E e to g. f c fAg p ril ie O1s e ic c nac eitn e a t e sz 1 p cf o t trssa c c i F g. E e to at l ie o i 2 f c fAg p r ce sz n i
要参数 , 是 研 究 金 属 化 系统 界 面 性 质 的 重 要 参 后 , 也 继续 搅拌 05h过滤 , . , 滤饼 先用 去离 子水洗 涤 至 数 _ 。测量 比接触 电阻 是一 种 定量 地 评估 欧 姆 接 中性 , 用无 水 乙醇 洗涤 3次 。洗 涤 产物 于 5 %真 l J 再 0 触 的方 法 , 比接触 电阻 的测 量 对 了解 银 导 电浆 料组 空下 干燥 5h 。控 制不 同反应 物的浓度 和加料速 度 , 分 与金 属化 欧姆 接 触 之 间 的关 系 , 到高 质 量 的欧 得到 不 同粒 度 的银 粉颗粒 。 得 姆接 触和高 转化效 率 的太 阳 电池 具有 重要意 义 。 4 ] 12 无机 相的制备 . 理想 欧姆 接触 的接触 电 阻很小 , 因此 , 为太 阳 作 无机相 为 s 一 0.b 一 o 体 系的玻璃 。玻 3PO 3
果, 要在研 磨机 上反复 几次 。
1 实 验
1 1 银粉 的制备 .
. 以硝酸 银 (9 9 为 前 驱 体 , 9 .%) 以二 次 蒸 馏 水 配 1 4 栅 线 电极 的制 备
制成浓度 为 05 . m l . ~1 o L的硝酸银溶液 , 0 / 再滴入
采用 30 目的尼 龙 丝 网 , 0 电极 问 的间距 取 2 =
根据 Hli 等 提 出的 物理模 型 , 以推 知 , ilM M a 可 在烧
17 26
太
阳
能
学
报
2 卷 9
间以及银 颗粒 与 上层 银 电极 之 间 , 玻 璃层 的厚 度 而
对银 颗粒 的导 电机制 有重要作 用 。如果 玻璃 层 薄至 mo b或 更 小 , 会 发 生 银 的量 子 力 学 隧道 效 应 , 就 导 致 低 的接触 电阻 率 ; 否则 , 电子 效 应 占主 导地 位 , 热 接触 电阻率 较 高。 当玻 璃 相 中铅 含 量 高 时 , 密 度 其
提高了银在玻璃相中的溶解量 , 因而在冷却过 tn , a 时 比接触 电 阻 为 01 c 2而 当银 粉 颗 粒 大 变缓 , .9Q·m ;
小为 25 . 时, 比接 触 电阻为 00 c 2 . Q·m 。 6
程中, 硅表面重结晶的银数量增加 , 这些因素增加 了 隧道效 应 的可 能 性 和 电子 转 移 , 得 比接 触 电 阻率 使
接触 电阻 , 结果 如 图 1 示 。 所 由图 1 可见 , 随着浆 料 中银 粉颗 粒 尺 寸 的增 大 ,
貌 , 观察 到银 粉 颗 粒 边 缘 。块 银 的产 生 必 将 影 响 能
银 在玻 璃相 中的溶 解 和在 硅 表 面 的重 结 晶 , 导致 比
使 电极 的 比接 触 电阻 降 低 。当银 粉 颗 粒 大 小 为 02 接触 电阻 的增 大 。而 银 粉 颗 粒 尺 寸 的增 加 , 烧 结 .5
摘
要 :通过作 图的传输线法测定 比接触电阻率 , 定量地研究硅太 阳电池正面电极用银导 电浆料 中银 粉颗粒大小
和玻璃相组成对 银电极/ 硅表面欧姆接触 的影 响。结果表 明, 随着银 导电浆料 中银 粉颗粒 尺寸的增大 比接触 电阻 下降 , 形成较好 的欧姆接触 ; 当玻璃相中铅含量增加时 , 在一定 的烧结温度下 , 比接触电阻率减小。
1 期 0
郑建华等 : 银浆组成 对硅 太阳电池丝网印刷欧姆接触 的影 响
17 25
2 4 6 8 1 、2mn 电极 的 长 度 为 W =2 qI电极 、 、 、 、0 1 /, 1BT l,
结 过程 中 , 料 中的 银 颗粒 通 过 相 互 之 间接 触 点 的 浆
的宽度为 L=10b 。多晶硅基 片大小为 6m 互扩 散开 始烧 结 或 凝 聚 。在 银 颗 粒 较 小 的情 况 下 , 5 m t 5 m× 6m 厚度 为 20/n方 块 电 阻 为 4 口 , 面镀 由于较 高 的比表 面能 , 结 推动 力大 , 5 m, 5 a, 0 表 烧 导致 银颗 粒 在 有 sN 4减 反 射 膜 。硅 片 清 洗 之 后 , 人 温 度 为 溶解 之前 就 已经 烧 结 成 块银 , 而 减 少 了银 在 玻 璃 放 从 这将 导致 在 冷却 过程 中 , 只有较 少 量 8 0℃的烘箱中烘干后冷却 , 再用丝网印刷机印制 电 相 中的溶 解量 , 的银 在硅 表面 重 结 晶 , 得 重 结 晶银 和 硅 表 面 接 触 使 极, 然后 在 D sa h红外 烧结 炉进行 烧结 。 ept c 1 5 分 析与测 试 . 区域有 效 分数减 少 , 从而 比接 触 电阻 增 大 ; 大 颗粒 在 由于 大颗粒 银具 有较 小 的 比表 面 能 , 相 采用 B -30 T9 0 H型激光 粒度 仪测 定 银 粉 的粒 度 ; 银 的情 况 下 , 增加 了在 玻璃 相 中的溶 解 , 造成 采 用熔石 英膨 胀仪 测定玻 璃 的软化 温度 ; 通过 JO - 互 之 间不 容易烧 结 , E L
关键 词 : 比接 触 电 阻 ; 姆 接 触 ; 浆 ; 网印 刷 ; 阳 电池 欧 银 丝 太
中 图分 类 号 :T 65 M 1 பைடு நூலகம்文献 标 识 码 :A
I 引 吾 J
目前 , 网印 刷 欧姆 接 触 广 泛 用 于制 作 硅 太 阳 丝
定 量 的氨水 , 配制 成 银 氨 络合 物 溶 液 。 以抗坏 血 酸
为还原剂 , 明胶和油酸为保护剂 , 配制成混合溶液 ,
浓度控制 在 0 5~30m l . . o L范 围 内。将 硝酸 银 溶液 / 电池正 面 电极 。欧姆 接 触 ( 即金 属/ 导 体 接 触 ) 半 不 和还 原剂混 合溶液 以并流 方式加入 到 50 L的带有 0m 仅是一个 改善 工业 化太 阳电池效 率和 填充 因子 的重 机械搅 拌及 温度控制 装置 的三 口烧瓶 中。加料 结束
银 浆 组 成 对 硅 太 阳 电池 丝 网 印 刷 欧 姆 接 触 的影 响
郑建华 , 张亚萍 , 敖毅伟 2 龚铁裕2 丁丽华 ,陈国荣 杨云霞 , , ,
(. 1 华东理工大学超细材料制备与应用教育部重点实验室 , 上海 203 ;2 上海太阳能科技有限公司,上海 2 10) 0 27 . 018
重 JM. 0 F型场发 射 扫 描 电 子显 微 镜 观 察 电极 表 面 银 在玻 璃 相 中过 饱 和 度增 大 , 结 晶 银 与硅 表 面接 S 6 5 7
使得银电极 和硅 表面形成 良好 的 的微观结构 ; 采用作图的传输线法测定所 印特殊 图 触区域分数增加 , 欧姆接 触 , 比接 触 电阻变 小 。 案 电极 的 比接触 电阻 。 图 2为不 同银 颗粒 浆料烧 结 电极 正面 S M形貌 E
收集 电流 的输 出 ; 机相 , 无 主要是 玻璃粉 , 不仅有 高温 中水 淬 , 然后 在行 星式球磨 机上 进行球 磨 , 玻璃 粉过
粘结作用 , 还是 银粉 烧 结 的助 熔剂 以及 形 成 银一 欧 40目筛 即得 到无机相 。 硅 O
姆接触的媒 介 物质 。本 工作 主要 通 过 比接触 电阻 的 13 银 浆的制备 .
