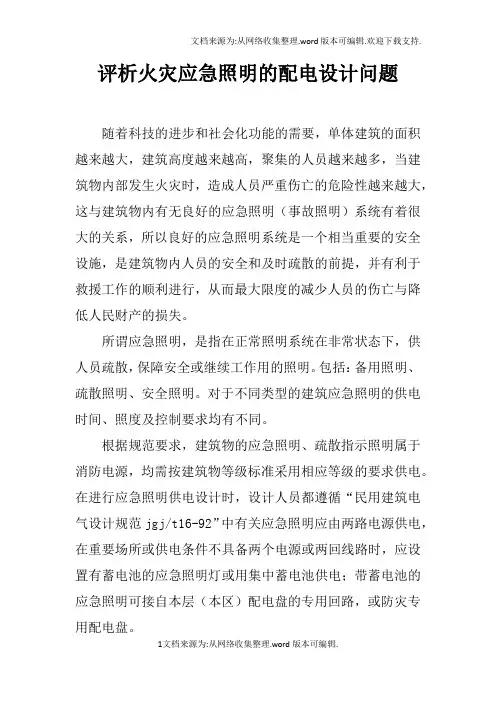

评析火灾应急照明的配电设计问题
评析火灾应急照明的配电设计问题随着科技的进步和社会化功能的需要，单体建筑的面积越来越大，建筑高度越来越高，聚集的人员越来越多，当建筑物内部发生火灾时，造成人员严重伤亡的危险性越来越大，这与建筑物内有无良好的应急照明（事故照明）系统有着很大的关系，所以良好的应急照明系统是一个相当重要的安全设施，是建筑物内人员的安全和及时疏散的前提，并有利于救援工作的顺利进行，从而最大限度的减少人员的伤亡与降低人民财产的损失。
所谓应急照明，是指在正常照明系统在非常状态下，供人员疏散，保障安全或继续工作用的照明。
包括：备用照明、疏散照明、安全照明。
对于不同类型的建筑应急照明的供电时间、照度及控制要求均有不同。
根据规范要求，建筑物的应急照明、疏散指示照明属于消防电源，均需按建筑物等级标准采用相应等级的要求供电。
在进行应急照明供电设计时，设计人员都遵循“民用建筑电气设计规范jgj/t16-92”中有关应急照明应由两路电源供电，在重要场所或供电条件不具备两个电源或两回线路时，应设置有蓄电池的应急照明灯或用集中蓄电池供电；带蓄电池的应急照明可接自本层（本区）配电盘的专用回路，或防灾专用配电盘。
而“火灾自动报警系统设计规范”中的消防控制设备功能（条）中要求：消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通火灾应急照明电源。
这里分以下几种情况进行说明：1、小型建筑，仅为单路电源供电的系统，疏散指示灯、应急照明灯具自带蓄电池，火灾时切除电源，灯具内蓄电池放电自动点亮，小型建筑的应急照明要求供电时间一般不大于30min，能满足要求。
2、中型建筑，双回路供电，疏散指示灯、应急照明灯具设置数量较少，一般均处于常亮状态的，切断电源时也不存在问题。
3、重要公共建筑，双回路供电，疏散指示灯、应急照明灯具设置数量多，又建筑功能比较复杂，且疏散指示灯、应急照明灯通常作为平时照明的一部分使用，开关状态是处在不确定的状况下，事故停电时处于常亮状态的疏散指示灯和点亮状态的灯具不存在自动点亮的问题，而处于熄灭状态的灯具，就存在必须控制接通点亮的问题。
应急照明设计问题的探讨
应急照明设计问题的探讨摘要：应急照明作为工业与民用建筑照明设施的一部分，同人身安全和建筑物、设备安全密切相关。
当电源中断，特别是建筑物内发生火灾或其他灾害而电源中断时，应急照明对人员疏散、保证人身安全、保证工作的继续进行、生产或运行中进行必须的操作或处置，以防止导致再生事故，都占有特殊地位。
有关标准对应急照明都作了规定，随着技术的发展，对应急照明提出了更高的要求，本文对备用照明、安全照明、疏散照明等应急照明的设计要求做了进一步探讨和归纳总结。
并结合工程设计对应急照明的分类、供电、灯具的布置、线路敷设、灯具控制、灯具的选型等提出了自己的看法。
关键词：应急照明供电线路敷设灯具控制随着我国改革开放的不断深入、发展以及新世纪的到来，各行各业正在发生着日新月异的变化，建筑行业的崛起和变化更是迅猛、内容纷繁，现代化的建筑千姿百态、造型各异，并逐步呈现出高、大、全、新的特点。
现代建筑的层数越来越高，占地面积越来越大，内部设施越来越齐全，所用的设备和材料则越来越新，而且在使用的安全性、灵活性、舒适性等方面的水准也越来越高。
建筑电气毫无疑问是衡量建筑水准的一个相当重要的部分。
作为建筑电气的一个分支，应急照明也必然成为现代建筑中的一项重要的安全设施。
特别是在公共建筑物发生火灾、电源故障断电时，应急照明对人员疏散、消防和救援工作、保障人身安全、进行必要的操作处理或维持工作继续进行有着重要的作用。
下面笔者仅将应急照明谈谈自己在设计工作和工程实践中的一些体会与看法，不足之处敬请批评指正。
一、应急照明的分类：应急照明因正常照明的电源失效而启用的照明，应急照明包括备用照明、安全照明和疏散照明。
1、备用照明：在正常照明电源发生故障时，为确保正常工作或活动继续进行而设置的照明。
2、安全照明：在正常照明电源发生故障时，为确保处于潜在危险人员的安全而设置的照明。
如医院的手术室，电梯内，以及在黑暗中可能造成挫伤、灼伤或摔伤的危险场所例如冶金车间等。
评析火灾应急照明的配电设计问题
评析火灾应急照明的配电设计问题集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-评析火灾应急照明的配电设计问题随着科技的进步和社会化功能的需要，单体建筑的面积越来越大，建筑高度越来越高，聚集的人员越来越多，当建筑物内部发生火灾时，造成人员严重伤亡的危险性越来越大，这与建筑物内有无良好的应急照明（事故照明）系统有着很大的关系，所以良好的应急照明系统是一个相当重要的安全设施，是建筑物内人员的安全和及时疏散的前提，并有利于救援工作的顺利进行，从而最大限度的减少人员的伤亡与降低人民财产的损失。
所谓应急照明，是指在正常照明系统在非常状态下，供人员疏散，保障安全或继续工作用的照明。
包括：备用照明、疏散照明、安全照明。
对于不同类型的建筑应急照明的供电时间、照度及控制要求均有不同。
根据规范要求，建筑物的应急照明、疏散指示照明属于消防电源，均需按建筑物等级标准采用相应等级的要求供电。
在进行应急照明供电设计时，设计人员都遵循“民用建筑电气设计规范JGJ/T16-92”中有关应急照明应由两路电源供电，在重要场所或供电条件不具备两个电源或两回线路时，应设置有蓄电池的应急照明灯或用集中蓄电池供电；带蓄电池的应急照明可接自本层（本区）配电盘的专用回路，或防灾专用配电盘。
这里分以下几种情况进行说明：1、小型建筑，仅为单路电源供电的系统，疏散指示灯、应急照明灯具自带蓄电池，火灾时切除电源，灯具内蓄电池放电自动点亮，小型建筑的应急照明要求供电时间一般不大于30min，能满足要求。
2、中型建筑，双回路供电，疏散指示灯、应急照明灯具设置数量较少，一般均处于常亮状态的，切断电源时也不存在问题。
3、重要公共建筑，双回路供电，疏散指示灯、应急照明灯具设置数量多，又建筑功能比较复杂，且疏散指示灯、应急照明灯通常作为平时照明的一部分使用，开关状态是处在不确定的状况下，事故停电时处于常亮状态的疏散指示灯和点亮状态的灯具不存在自动点亮的问题，而处于熄灭状态的灯具，就存在必须控制接通点亮的问题。
火灾应急照明设计常见问题浅析
火灾应急照明设计常见问题浅析
应急照明是现代建筑物中安全保障体系的一个重要组成部分，而火灾应急照明是广义的应急照明中与广大人民群众生命安全关系最密切、实际应用最广泛、电气设计最常涉及的一个重要门类。
相关专业规范中约有20条被纳入“强制性条文”中，其重要性显而易见。
一个完善的火灾应急照明设计，应在电源设置、系统组织、灯具控制方式、导线选型及敷设方式、灯具选择及安装位置、诱导指向、安全保护措施等，每个环节都严格执行相关规范，才能保证其在火灾紧急状态下能发挥应有的作用。
结合近几年建筑消防设计审核和竣工验收的实际，笔者发现火灾应急照明设计还存在一些不容忽视的问题。
本文就此作一浅析：
一、火灾应急照明与非火灾应急照明的概念混淆：
一提起应急照明，大部分人马上联想的是用于火灾状况，其实不然。
1993年中国照明学会第1号技术文件《应急照明设计指南》出台，它对广义的应急照明的设计和实施起到一定的指导作用。
《指南》对应急照明的定义是“在正常照明系统因电源发生故障熄灭的情况下，供人员疏散、保障安全或继续工作用的照明”，按功能分为疏散照明、安全照明、备用照明。
火灾应急照明是其中的一个门类，但笔者认为火灾应急照明与广义的或非火灾应急照明，从概念上有以下差异：
1、后者的前提均指在正常电源发生故障情况下，而火灾应急照明则是指特定的发生火灾情况下，与正常电源无必然联系，也就是说火灾时除了为避免电气造成二次火灾，保障扑救人员免于触电而要切掉火场中的非消防负荷的电源（下面简称“切非”）外，火灾应急照明电源仍以正常电源（或称市电）为主电源，只有市电失去电源才要转换由备用电源供电，也就是说火灾时市。
浅析消防应急照明系统设计中存在的问题与对策
浅析消防应急照明系统设计中存在的问题与对策摘要：在现代公共建筑中，消防应急照明系统已成为不可缺少的一部分。
消防应急照明系统不仅考虑应急照明的灯具选择和电源选择，还要在设计时仔细分析建筑物的使用特点、火灾发生情况等多方面因素，通过整合建筑疏散功能，构建出一个安全、准确、迅速的智能疏散系统，并结合实际情况和专家经验，对消防应急照明系统进行建模，使系统真正做到智能分析、动态调节、安全疏导。
鉴于此，本文主要分析消防应急照明系统设计中存在的问题与对策。
关键词：消防；应急照明；系统设计1、应急照明系统分类应急照明不同于普通照明，它包括：备用照明、疏散照明、安全照明三种。
备用照明用在正常照明电源发生故障时，为确保正常活动继续进行而设的应急照明部分。
疏散照明在正常电源发生故障时，为使人员能容易而准确无误地找到建筑物出口而设的应急照明部分。
安全照明在正常电源发生故障时，为确保处于潜在危险中人员的安全而设的应急照明部分。
根据应急照明的概念及应急照明应设置的场所，我们很容易发现：应急照明既要满足作为照明的一般要求，又要满足应急作用的特殊要求，既要在紧急状态下照明，同时又要保证常年安装在建筑物内安全、可靠地处于良好的应急状态。
这除了选择合适的光源外，选择安全、可靠、经久、耐用的应急照明电源是至关重要的。
2、传统消防应急照明系统设计中存在的问题传统的火灾应急疏散照明系统有以下几个方面的问题：①传统应急照明系统中的灯具常常采用蓄电池，不仅运行成本较高，而且需要定期维护和更换，应急照明启动的关键在于其电池充放电是否正常，然而仅仅依靠人力定期维护和检修，不能及时发现问题，一旦发生灾难，照明系统不能启动，就会给逃生疏散指示带来许多盲区。
②对照明系统日常管理十分的困难。
因为传统的消防疏散标志灯和消防应急照明灯是依靠维修人员用“观察法”检查其工作状态，这样就会在判断结果中加入许多的主观意识，就可能导致检查不及时、不合格和漏检等现象发生，一旦发生火灾，消防照明灯具由于已经失效不能及时启动，造成大量的人员伤亡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
评析火灾应急照明的配电设计
问题(最新版)
Safety management is an important part of production management. Safety and production are in
the implementation process
评析火灾应急照明的配电设计问题(最新
版)
随着科技的进步和社会化功能的需要，单体建筑的面积越来越大，建筑高度越来越高，聚集的人员越来越多，当建筑物内部发生火灾时，造成人员严重伤亡的危险性越来越大，这与建筑物内有无良好的应急照明（事故照明）系统有着很大的关系，所以良好的应急照明系统是一个相当重要的安全设施，是建筑物内人员的安全和及时疏散的前提，并有利于救援工作的顺利进行，从而最大限度的减少人员的伤亡与降低人民财产的损失。
所谓应急照明，是指在正常照明系统在非常状态下，供人员疏散，保障安全或继续工作用的照明。
包括：备用照明、疏散照明、安全照明。
对于不同类型的建筑应急照明的供电时间、照度及控制要求均有不同。
根据规范要求，建筑物的应急照明、疏散指示照明属于消防电源，均需按建筑物等级标准采用相应等级的要求供电。
在进行应急照明供电设计时，设计人员都遵循“民用建筑电气设计规范JGJ/T16-92”中有关应急照明应由两路电源供电，在重要场所或供电条件不具备两个电源或两回线路时，应设置有蓄电池的应急照明灯或用集中蓄电池供电；带蓄电池的应急照明可接自本层（本区）配电盘的专用回路，或防灾专用配电盘。
而“火灾自动报警系统设计规范”中的消防控制设备功能（6.3.1.8条）中要求：消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通火灾应急照明电源。
这里分以下几种情况进行说明：1、小型建筑，仅为单路电源供电的系统，疏散指示灯、应急照明灯具自带蓄电池，火灾时切除电源，灯具内蓄电池放电自动点亮，小型建筑的应急照明要求供电时间一般不大于30min，能满足要求。
2、中型建筑，双回路供电，疏散指示灯、应急照明灯具设置数量较少，一般均处于常亮状态的，切断电源时也不存在问题。
3、重要公共建筑，双回路供电，疏散指
示灯、应急照明灯具设置数量多，又建筑功能比较复杂，且疏散指示灯、应急照明灯通常作为平时照明的一部分使用，开关状态是处在不确定的状况下，事故停电时处于常亮状态的疏散指示灯和点亮状态的灯具不存在自动点亮的问题，而处于熄灭状态的灯具，就存在必须控制接通点亮的问题。
4、特别重要的公共建筑，功能复杂，人员密集，规范要求应急照明供电时间长的，应急照明必须双电源供电，要求供电电源可靠，而疏散指示灯、应急照明灯往往是作为平时照明的一部分使用的，这样就有复杂的控制要求，按现在市面上常用的带蓄电池的应急照明灯具（一般供电时间在30min～60min 左右）产品均难以简单满足重要场所消防应急灯具的应急工作时间不小于90min的要求。
在工程实例中和有关电气刊物上均有过关于这个问题的讨论，尤其在工程验收中，消防大队也常提到这个问题，但一直没有得到好的解决方法。
针对上面存在的问题，下面本人就工程设计中使用过的二种设计方案作一个评析。
方案一：
在应急照明回路设置常闭型接触器，在火灾确认状态下，火灾自动报警联动装置切除应急照明电源回路，处于浮充电状态的应急灯具失去外电，灯具内蓄电池放电自动点亮，本方案中双电源箱内的非消防电源回路可以相应切除，配电系统如下图所示：在小型场所，这是一种可以采用的设计方案，不足之处是没有发挥双电源供电的可靠性要求，因为采用供电时间不少于30min的自带蓄电池灯具，能满足规范关于火灾应急照明供电时间的要求（“民用建筑电气设计规范”中火灾应急照明24.7.5条），但对于供电时间要求长的场所，从现有市场上看自带蓄电池灯具供电时间1h 以上的比较少，所以还需要集中蓄电池UPS、EPS等作补充。
还有需要说明的是，在这个设计方案中双电源供电还是必要的，保证了充电电源的可靠性和正常工作公共照明的要求。
方案二：
所有的应急照明灯具均采用双控面板开关控制，一路接正常双电源回路，另一路接消防强切电源，强切电源回路设置常开型接触器，在火灾确认的状态下，火灾自动报警联动控制装置接通消防强
切电源，这样应急照明灯具无论处于何种状态，均能保证应急照明灯具的点亮，配电系统如下图所示：
本人认为这是在现有产品的前提下比较经济合理的一种配电设计方案，能够确保应急照明的可靠工作，也是防盗安保照明配电系统可靠选择。
应急照明的双控面板开关带指示灯有利于明确应急照明灯具的状态和提示作用。
上文为本人在工作中针对应急照明配电设计的一些体会，在实践中也取得了较好的效果。
