放线及标高抄测简图及说明

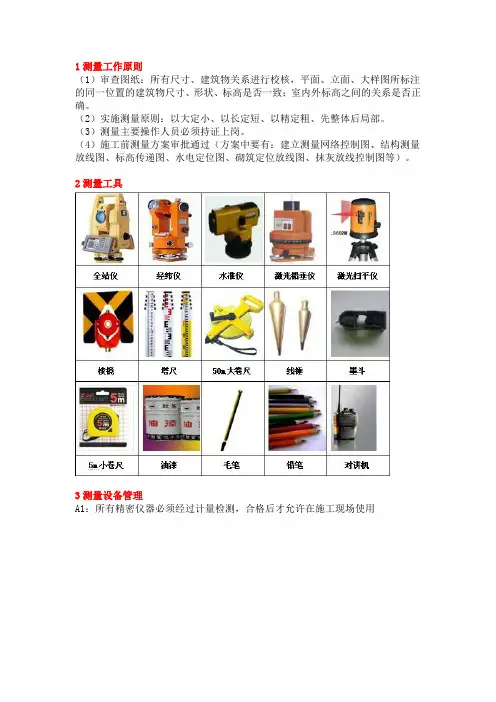

建筑工程测量放线标准化做法图解

1测量工作原则（1）审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

（2）实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

（3）测量主要操作人员必须持证上岗。

（4）施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具3测量设备管理A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养4结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5：临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7：建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8：进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9：施工单位在完成建筑定位、轴线引测后报监理公司复核A10：基础施工轴线引测采用龙门桩A11：主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12：所有主控线、轴线交叉位置必须采用红油漆做好标识A13：楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14：结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15：模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16：结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17：建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19：结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20：模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5砌筑测量放线做法A21：①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23：管道井、烟道也须设置双控线。

楼层平面放线及标高抄测记录

楼层平面放线及标高抄测记录
表C3-3
楼层平面放线及标高抄测记录
□□□□□□□□□
工程名称
景墨家园三期B区140#楼
日期
放线部位
六层楼面 - / - 轴
放线及标高抄测依据：
1.依据施工图（结构06 .12.18.）
放线及标高抄测简图及说明：
放线说明：在建筑物四个大角框架柱
外侧立面弹有控制轴线，等楼面浇筑第二天，
1.依据施工图（结构06.12.18）
放线及标高抄测简图及说明：
放线说明：在建筑物四个大角框架柱
外侧立面弹有控制轴线，等楼面浇筑第二天，
用经纬仪测至本楼层砼平面上，向内翻500㎜，
弹出平面控制线.在用50m钢尺校核总长，
确认正确后.先分出单毕.
抄平说明：在建筑物东西立面各做-标高控制点（-0.20m）每次抄平先用钢尺一次量到所需标高，做为楼层结构+50㎝线，用红漆涂在柱纵钢筋上。做为木工支模，砼工浇筑的标高控制点。
+
六层楼面
检查结论：□同意 □不同意，重新放线
签
字
栏
监理（建设）单位
宁夏星亚达建筑工程有限责任公司
项目技术负责人
质检员
施测人
+
六层楼面
检查结论：□同意 □不同意，重新放线
签
字
栏
监理（建设）单位
宁夏星亚达建筑工程有限责任公司
项目技术负责人
质检员
施测人
表表C3-3
楼层平面放线及标高抄测记录
□□□□□□□□□
工程名称
景墨家园三期B区140#楼
日期
放线部位

楼层标高抄测记录

本层结构面标高8.65m，误差在+4mm以内。
建设（监
施工单位
理）单位专业技术负责人签
字
栏
张家界市坤龙建安有限公司
专业质检员
施测人
楼层标高抄测记录
楼层标高抄测记录
工程名称
山水印象住宅小区5#楼
编号日期
05 2013年4月23日
抄测部位
四层
抄测内容
墙柱 +1.00m=9.65m
抄测依据：1、原甲方所定±0.000= 172.00m水平控制点。
签
字
栏
张家界市坤龙建安有限公司
专业质检员
施测人
楼层标高抄测记录
楼层标高抄测记录
编号
03
工程名称
山水印象住宅小区5#楼
日期 2013年4月11日
抄测部位
二层
抄测内容
墙柱 +1.00m=3.85m
抄测依据：1、原甲方所定±0.000= 172.00m水平控制点。 2、二层建筑平面图
抄测说明：
测仪器：自动安平水准仪出厂编号：TJOP
检查意见：经检查：1轴-35轴墙柱所抄测+1m=3.85m，标高误差在+2mm以内，就
近两点在1mm以内。
建设（监理）
单位签
字
栏
施工单位专业技术负责人
张家界市坤龙建安有限公司
专业质检员
施测人
楼层平面放线记录
楼层平面放线记录
编号
工程名称
山水印象住宅小区5#楼
日期
放线部位
三层
放线内容
放线依据： 1. 定位控制点： 1、2、3、4、5、6点 2. 甲方所定±0.000= 172.00m水平控制点 3. 三层平面图建施03

楼层标高抄测 (1)

2、结施02变结构平面布置图。
3、建设单位提供的水准点（高程控制点70.530m引测至施工现场向上量2.420m作为本工程的±0.000标高控制点）。
放线简图：
1、本次测定一层12-22轴+0.500m水平控制线，标高为+0.420m，采用悬挂钢尺水准测量，将地下室剪力墙13轴交A轴、21轴交A轴处的两个控制点向上量3.820m，传递到本层剪力墙上，其标高校差为1mm，取平均值为基准，用水准仪依次抄测出各剪力墙的+0.500m控制线。
楼层标高抄测记录
鲁JJ－021－
工程名称
临沂市三和里花园J区122#住宅楼
日期
2009年12月20日
抄测部位
一层1-12轴剪力墙
抄测内容
一层1-12轴+0.500m水平
控制线
抄测依据及内容：
1、依据《工程测量规范》GB50026-2007。
2、结施02变结构平面布置图。
3、建设单位提供的水准点（高程控制点70.530m引测至施工现场向上量2.420m作为本工程的±0.000标高控制点）。
检查意见：
签
字
栏
建设（监理）
单位
施工单位
项目（专业）技术负责人
专业质检员
施测人
楼层标高抄测记录
鲁JJ－021－
工程名称
临沂市三和里花园J区122#住宅楼
日期
2009年12月25日
抄测部位
一层12-22轴剪力墙
抄测内容
一层12-22轴+0.500m水平控制线
抄测依据及内容：
1、依据《工程测量规范》GB50026-2007。
2、括号内为复测数值。
检查意见：
签

测量放线施工图解

1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

楼层标高抄测记录

楼层标高抄测记录工程名称孟津县西苑小区经济适用房及廉租房25#楼日期抄测部位六层1-42/A-E轴线墙抄测内容楼层+0.5水平，控制线（皮数杆）抄测依据：1、施工图纸2、《建筑工程施工测量规程》（DBJ01-21-95）3、工程定位放线记录，五层定位控制基准点抄测说明：1、依据五层基准点及五层墙上标注的+50㎝，用经纬仪、钢卷尺往一层顶板上投测，五层墙+0.5m水平控制线，标高=17.1m，标准点的位置设在墙四个大角的皮数杆上，作为引测需要。

2、五层设计顶板标高14.2m，实测顶板标高14.2 m检查意见：经检查：六层1～42/A～E轴线墙，+0.5m水平控制线已按施工图纸、控制基准点引测完毕，引测方法正确，标高传递准确，误差-2㎜，符合设计、规范要求。

建设（监理）单位施工单位专业技术负责人专业质检员施测人（承台基础）楼层平面放线记录工程名称孟津县上店社区1#楼日期放线部位1-78/A-R轴线承台基础放线内容轴线投测控制线抄测依据：1、施工图纸2、《建筑工程施工测量规程》（DBJ01-21-95）3、工程定位轴线控制桩点放线简图：检查意见：1、1-42/A-E轴为一层纵横轴线2、括号内数据为复试数据；3、各细部轴线间几何尺寸相对精度最大偏差+2㎜，90度角中误差10΄΄，精度合格；4、放线内容均已完成，位置准确，垂直度偏差在允许范围内，符合设计，测量规程DBJ01-21-95 要求，可进行下道工序施工。

建设（监理）单位施工单位专业技术负责人专业质检员施测人楼层标高抄测记录工程名称孟津县西苑小区经济适用房及廉租房25#楼日期抄测部位七层1-42/A-E轴线墙抄测内容楼层+0.5水平，控制线（皮数杆）抄测依据：1、施工图纸2、《建筑工程施工测量规程》（DBJ01-21-95）3、工程定位放线记录，一层定位控制基准点抄测说明：1、依据一层基准点及一层墙上标注的+50㎝，用经纬仪、钢卷尺往一层顶板上投测，七层墙+0.5m水平控制线，标高= m，标准点的位置设在墙四个大角的皮数杆上，作为引测需要。

测量放线施工图解

1测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。

施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。

2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2：建立测量仪器台账统一管理，定期维护与保养B3：结构测量做法A3：现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4：沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位B4：砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。

测量放线】施工标准做法图解课件

在细部放线过程中应加强质量监控，确保关键部位和细节部分的位置和尺寸符合设计要求。
05
测量误差分析与处理
误差的来源与分类
测量仪器误差
测量仪器本身的精度限制和校准误差是误差的主要来源。为了减少这种误差，需要定期对测量仪器进行校准和维护。
观测者误差
观测者的视觉、听觉和判断能力等因素都会影响观测结果的准确性。为了减少这种误差，需要训练观测者提高观测技能，并尽量减少主观因素的影响。
角度测量主要应用于测定两个目标点之间的角度，如交会定点、线路转折角等。
距离测量原理
距离测量的基本原理是利用钢尺或光电测距仪测量两点之间的距离。
光电测距仪使用激光或红外线进行测量，精度通常为1/10000~1/50000。
钢尺测距时，需要使用起始点坐标和方向角进行测量，精度通常为 1/5000~1/10000。
测量放线的工具与设备
工具
测量放线的工具包括经纬仪、水准仪、全站仪等测量仪器，以及钢卷尺、激光测距仪等测量工具。
设备
测量放线的设备包括GPS定位系统、电子水准仪等高精度测量设备，以及计算机、平板电脑等数据处理设备。
02
测量技术基础
水准测量原理
水准测量的基本原理是利用水准仪提供的水平视线，读取两点的水准标尺读数，通过计算得到两点之间的高差。
采用经纬仪、全站仪等测量仪器，根据规划部门提供的坐标点进行测量，并记录数据。
放线步骤
根据测量数据，使用标尺、线绳等工具进行放线，确定建筑物的位置和尺寸。
标准建筑物基础放线图解
基础类型
建筑物基础类型应根据地质条件、荷载大小等因素进行选择，一般包括独立基础、条形基础、筏板基础等。
放线步骤
根据设计图纸中标注的尺寸，使用测量仪器和工具进行基础放线，确定基础的位置和尺寸。

建筑工程测量放线五步放线法(共47张PPT)

2、平面纵向中间这根主控线是取y轴坐标线，横向是取x轴坐标线。
3、此图轴线是国家博物馆的理论尺寸，以理论数据，这些线都是由x、y轴平行过来的主控线。
4、土建提供的主控线平移至门中为金螳螂主控线，以主控线复出轴线，再从轴线减一米，定墙体。
案例2：国家应急新闻指挥中心工程坐标线的确认一
建筑物外景
主要阅读这些图纸的建筑总平面图，周围的环境，以及是定位的已知条件，如红线定位（外幕墙装饰主高）；方格网定位（红线方格网是确认该建筑的位置）总平面图方格网是轴线位置，即柱子在网格交叉位置，导线也称坐标线，也称总控线。
并看总说明以了解该建筑物的首层±0.00的绝对标高值数（限高以±0.00 开始）。
建筑工程测量放线五步放线法文档ppt
一、什么叫五步放线施工法
装饰施工单位中标以后，进场与土建单位移交的轴线或主控制线以及各楼层标高控制线。结合各层建筑总平面图，在现场分五个阶段草测的步骤叫做五步放线法。围绕五步放线进行施工故叫做五步施工法。
二、五步放线的目的
五步放线的目的是核对装饰施工各层楼层平面总平面图上理论尺寸与现场实际是否相符合。现场是否有其他障碍物等。通过核对，并记录在总平面图上，为深化图纸调整平面图，掌握了第一次实际数据。为设计师调整和确认设计方案提供了可靠的依据。避免仓促上阵所引起的不良后果。特别是工期特别紧的项目能缩短工期。
1)、仪器：经纬仪、水平仪、红外线、垂直水平仪、100m测量皮尺、
7.5m钢卷尺、200m红外线测距仪、三凌镜等都用于测量。
2)、工具：墨斗、钩鱼丝线(红色、蓝色)都用于弹线。 3)、材料：大锤、小锤、铁楸、木工板、150*150*3铁板、30*30*3角铁、
Ø8*40膨胀螺栓、划瓷砖的金刚钻刀头，冲击钻、电焊机、切割机等都用于放线定固。

放线、图纸(详解)

2、现场放线பைடு நூலகம்C楼2F过厅墙、顶、地放线）
3、现场放线(C楼1F过道墙、顶、地放线，所有图纸塑封后上墙）放线及施工一目了然
图纸塑封上墙、墙面完成面在地面的线，引至墙面
3、现场放线(C楼1F休息室墙、顶、地放线）
所有地面完成面线在墙面反映；墙面各材料分界线在墙面反映
所有顶面标高，灯孔位置，反光灯槽都在地面反映；墙面完成面线也在地面上反映
放线技术交底
立面线：立面放线时要注意方正度。懂得图纸中的尺寸，根据现场基准线找出90度。放立面线时按照深化图纸尺寸并结合现场尺寸，最注意的事是节点收口。项目部要求是放完成面线。
经验总结
通过互检，发现每个工地的放线方式不一，我们从中总结发现存在一些问题：
1、各个部位收口未直观显示；
2、只放基层线，往外推完成面，尺寸控制不准，造成阴阳角后期需修补及裁割，内控尺寸会产生大小头
4
C楼2F过厅墙面放线
幕墙跟石材墙面收口消乳胶漆饰面，变某某处为一小段灰色乳胶更为石材直接收到 2010.3.11
漆，收口难处理，且幕墙立筋
不美观
1、现场放线(卫生间墙、顶、地放线）
放线时首先要知道地面有哪些固定材料比如地漏、小便斗、隔断、座便器，墙面开关、插座、手纸架、烘手器等等。都需要注意主材的排版是否合理。放线前要把外框线确定后，给设计在电脑上排版确定签名后，再到现场放线，这样的放线以后不会在墙上到处有误差线，包括面层定尺下单也不会有误差。
项目部管理人员，拿水准仪、红外线复尺
作为一名施工员，最注意的是要知道每一处顶、墙、地面的装饰面是什么，面积小还好，如果面积大的话那就不好记了，这样的情况下只能通过放线，在按图纸1：1投影到墙、顶、地面，标注每处所用的什么主材及不同主材的长乘宽的尺寸。
