流速仪流量测验误差来源分析及解决对策
质量流量计计量误差的因素分析与对策
质量流量计计量误差的因素分析与对策质量流量计是一种用于测量液体或气体质量流量的仪器，其在工业生产中发挥着非常重要的作用。
在使用质量流量计进行计量时，往往会出现一定的误差，这些误差的出现可能由多种因素引起。
我们有必要对质量流量计计量误差的因素进行分析，并制定相应的对策，以提高质量流量计的计量准确性和稳定性。
一、传感器误差质量流量计的传感器是一个关键的部件，其负责测量介质的质量流量。
传感器误差可能由于敏感元件的精度不足、老化、污染等原因引起。
对策是定期对传感器进行校准和维护，确保其精度和灵敏度达到要求。
应该尽量避免环境污染对传感器的影响，保持传感器的清洁和良好的工作环境。
二、安装误差质量流量计的安装位置、安装方式等都会影响其计量的准确性。
如果安装不当，可能会导致介质流动的扰动、波动等现象，从而影响测量结果。
对策是在安装质量流量计时，严格按照制造商提供的安装说明进行操作，同时应尽量避免管道的振动、变形等现象，以确保质量流量计的正常工作。
三、介质性质变化介质的性质如温度、压力、粘度等的变化都可能对质量流量计的计量造成影响。
温度变化会引起测量装置的热膨胀或收缩，从而改变了测量结果。
对策是在安装质量流量计时，应考虑到介质的性质变化，并根据实际情况选择合适的测量装置和传感器，以保证计量的准确性。
四、维护不到位质量流量计需要定期进行维护保养，包括清洁、校准等工作。
如果维护不到位，可能会导致测量结果的偏差。
对策是建立完善的维护保养计划，确保质量流量计的定期维护，保持其良好的工作状态。
五、外部干扰质量流量计在工业生产中一般会受到各种外部干扰，如电磁干扰、振动干扰等。
这些干扰会对质量流量计的测量产生影响。
对策是尽量避免外部干扰对质量流量计的影响，例如采取屏蔽措施、隔离措施等。
质量流量计计量误差的因素较多，但主要原因还是在传感器和安装、介质性质、维护保养等方面。
只有在这些方面综合考虑并采取相应的对策，才能有效地提高质量流量计的计量准确性和稳定性。

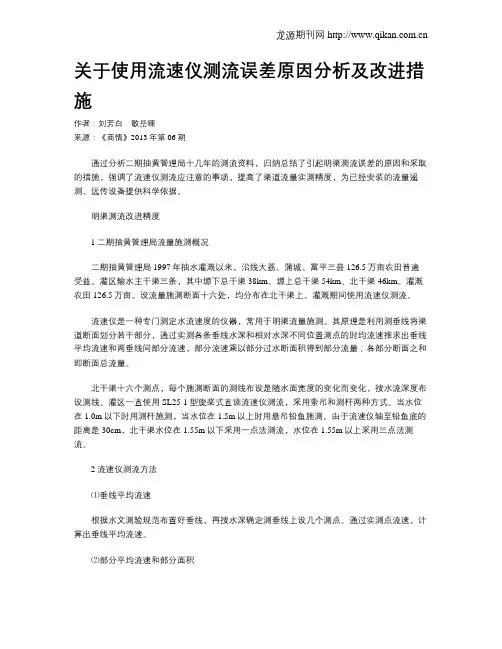

关于使用流速仪测流误差原因分析及改进措施
关于使用流速仪测流误差原因分析及改进措施作者：刘芳白敏岳暕来源：《商情》2013年第06期通过分析二期抽黄管理局十几年的测流资料，归纳总结了引起明渠测流误差的原因和采取的措施，强调了流速仪测流应注意的事项，提高了渠道流量实测精度，为已经安装的流量遥测、远传设备提供科学依据。
明渠测流改进精度1二期抽黄管理局流量施测概况二期抽黄管理局1997年抽水灌溉以来，沿线大荔、蒲城、富平三县126.5万亩农田普遍受益。
灌区输水主干渠三条，其中塬下总干渠38km、塬上总干渠54km、北干渠46km。
灌溉农田126.5万亩。
设流量施测断面十六处，均分布在北干渠上。
灌溉期间使用流速仪测流。
流速仪是一种专门测定水流速度的仪器，常用于明渠流量施测。
其原理是利用测垂线将渠道断面划分若干部分，通过实测各条垂线水深和相对水深不同位置测点的时均流速推求出垂线平均流速和两垂线间部分流速，部分流速乘以部分过水断面积得到部分流量；各部分断面之和即断面总流量。
北干渠十六个测点，每个施测断面的测线布设是随水面宽度的变化而变化，按水流深度布设测线。
灌区一直使用SL25-1型旋桨式直读流速仪测流，采用索吊和测杆两种方式。
当水位在1.0m以下时用测杆施测，当水位在1.5m以上时用悬吊铅鱼施测。
由于流速仪轴至铅鱼底的距离是30cm，北干渠水位在1.55m以下采用一点法测流，水位在1.55m以上采用三点法测流。
2流速仪测流方法⑴垂线平均流速根据水文测验规范布置好垂线，再按水深确定测垂线上设几个测点。
通过实测点流速，计算出垂线平均流速。
⑵部分平均流速和部分面积相邻两侧垂线平均流速的均值即为部分平均流速，相邻两条测垂线间过水面积即为部分面积。
当遇到岸边时，岸边部分平均流速等于自岸边算起第一条垂线平均流速乘以岸边流速系数，部分面积是自渠边算起第一条垂线与渠坡形成的三角形过水面积。
一般情况下流速系数取0.9。
⑶计算断面流量部分平均流速乘以部分过水面积就等于部分流量，部分流量之和即为断面流量。
超声流量计零点漂移的常见误差源及其修正方法
超声流量计零点漂移的常见误差源及其修正方法超声流量计是一种用于测量流体流速的仪器，广泛应用于工业生产和科研领域。
然而，由于各种原因，超声流量计在长时间使用过程中可能会出现零点漂移的问题，导致测量结果不准确。
本文将探讨超声流量计零点漂移的常见误差源以及相应的修正方法。
一、传感器老化传感器是超声流量计的核心部件，随着使用时间的增长，传感器可能会因老化而出现性能下降，导致零点漂移。
在这种情况下，可以通过更换传感器或者进行传感器的维护保养来修正零点漂移。
二、气泡干扰气泡是导致超声流量计零点漂移的常见因素之一。
在流体中存在气泡时，超声波的传播速度会发生变化，从而影响流速的准确测量。
为了解决这一问题，可以通过添加除气装置或者改变流体流动状态来排除气泡的干扰。
三、污垢堵塞超声流量计在使用过程中容易受到污垢的堵塞影响，导致传感器无法正常工作，进而引发零点漂移。
为了避免这种情况的发生，需定期对超声流量计进行清洗和维护，确保设备处于良好的工作状态。
四、环境温度变化环境温度的变化也会对超声流量计的零点漂移产生影响。
在高温或低温环境下，超声流量计的传感器会受到影响而出现误差。
因此，在安装超声流量计时，需考虑环境温度的变化范围，并采取相应的保护措施，如加装保温装置或通风设备。
五、供电电压波动供电电压的波动也是造成超声流量计零点漂移的常见原因。
电压波动会导致超声流量计的传感器工作不稳定，影响零点的准确性。
因此，在使用超声流量计时，需确保供电电压稳定，避免出现波动，或者添加稳压设备进行修正。
综上所述，超声流量计零点漂移的常见误差源包括传感器老化、气泡干扰、污垢堵塞、环境温度变化以及供电电压波动等。
对于这些问题，可以通过更换传感器、除气装置、定期维护清洗、加装保温装置或稳压设备等方法来修正，确保超声流量计的测量结果准确可靠。
希望本文对读者在使用超声流量计时有所帮助。
流速仪流量测验误差的产生原因及解决方法
流速仪流量测验误差的产生原因及解决方法摘要：目前，我国绝大多数水文站使用流速面积法计算流量，主要应用的是悬索缆道悬挂流速仪测流，在测流过程中，由于诸多因素影响会产生误差从而影响流量精度，又由于流速仪在测流中误差的普遍存在性，笔者根据多年在基层水文站测流经验,简要分析流速仪法流量测验误差来源与解决办法。
关键词：流速仪；缆道流量测验；误差；解决方法Abstract: At present, our country most hydrological station using velocity area method for calculating flow, suspension cable suspension flow meter flow measurement is mainly used in measuring the flow, process, because many factors will influence the flow accuracy error, because the velocity instrument in the flow measurement errors of the universal existence, according to for many years in the basic hydrological station flow experience, a brief analysis of the flow meter flow test error source and the solution.Key words: current meter; cableway flow test; error; solutions流量资料是水文资料的重要组成部分，流量资料在流域水利规划、水利工程设计及防汛抗旱、水资源保护有着广泛的应用。
流量测验是很重要的一个水文测验项目，很多水文站都用悬索缆道进行流量测验，流速仪在测流中的误差是普遍存在的，分析其误差来源及其解决办法很有必要性。
流速仪流量测验误差及控制浅析
流速仪流量测验误差及控制浅析2.黄委水利委员会三门峡库区水文水资源局河南三门峡472000摘要：用流速仪测流是流量测验常用的办法，在测流过程中，由于诸多因素会产生误差而影响测量结果的精度。
文章根据多年测流经验，着重分析了用流速仪测流过程中误差产生的原因，提出了解决方法。
关键词：流速仪；测流；精测法；常测法；误差引言当前，我们常用的水文流量测验方法主要是流速——面积法。
当采用流速仪法施测时，影响流量测验精度的因素包括以下几个方面：测深、测速垂线布设数目不足导致的测验误差；起点距定位导致的测验误差；测深方法导致的测验误差；测点流速代表性不好导致的测验误差；测速历时不够导致的测验误差；仪器设备及其安装操作方法所带来的误差等。
笔者结合水文工作实际，对流速仪流量测验误差及控制进行浅析。
1、流速仪流量测验常见误差分析1.1测深垂线布设从误差传递的角度讲，水深测量误差将传递给水道面积，进而传递给流量。
当断面平均流速一定时，面积的相对误差将引起流量的等量相对误差。
为了测得精确的断面资料，测深垂线的位置应布置在河床变化的转折处，因此，必须有足够的垂线数目以控制河床变化的转折点。
《水文测验手册》（以下简称手册）规定，测深垂线的精简根据精密测深资料进行，精密测深的垂线数一般不少于精测法测速垂线数的2倍。
测深垂线在精简前后算得的断面面积差不超过±3%，且不是系统的。
测深垂线要分布均匀，能控制河床变化，精简垂线前后所绘断面图大致吻合，部分面积无大割大补的情况。
断面面积测验精度是随着测深垂线的增加而逐渐减少的，当垂线数目增加到某一个值时，面积的相对误差就很小，再增加测深垂线，会延长测验历时，其误差减小甚微，是不可取的。
在具体测验中，测验人员要根据本站不同时期断面变化情况合理布置垂线数目。
常测法测验时，一般测深数目掌握在测速线垂线数目的2倍，且相邻测深垂线间面积不应大于全断面面积的10%。
例1：潼关站实测的11次多线法流量资料，水面宽为310～560m，测深垂线数目为31～56条，以多线法测得的断面面积为近似真值，进行测深垂线精简分析，计算结果见表1-1。
流速仪流量测验误差来源分析及解决对策
底及岸边 ， 脉 动 影 响就 越 显 著 ， 所 需 用 以减 少脉 动 影 响 的
测流 时间愈长 。 如缆道 测流 、 船测、 桥 测 等 悬 索 或 悬 杆 悬 吊 流速 仪 进 行 测 点 流速 测量 时 ， 仪 器 的相 对 位 置 不 能 准 确 固定 ， 使 得 测 得 的 流速 不 能 代 表 该 测 点 的 流 速 ， 因 而 发 生 误差。 １ ． １ ． ２ 测速垂线上流向偏角的影响。 若 测速 垂线 上 流 向 不 垂 直断面 ， 流 向偏 角 大于 ｌ ０ 。 时， 就 需加 以校 正 ， 若某 条 垂线 流 向偏 角为 １ ０ 。 时， 可有 １ ． ７ ％的误 差 。 而 且都 是偏 大 的 。
量测 验 是 水文 行 业使 用普 遍 、 最 精 确 的方 法 。 用 流 速仪 进 行 流量 测验 产 生 的 误 差繁 多 ， 有 的 方面 在 日常 工作 中往 往 被 忽视 。 现 就 笔 者从 事 水 文测 验 工作 ２ ０多 年来 的 经 验在 流 量
测 验 方面 产 生 的误 差进 一 步探 讨 ， 但大 致 可分 为 以 下 ３类 ：
２ ． １ 垂 线 平均 流速 的误 差
２ ． １ ． １ 测点 流 速 的 误 差 解 决 办 法 。 应定 期及 时 的对 检 测 仪 器进行检定 ， 还 有 当测 的流 速过 大 或 者 过小 时 都 会 造成 很
大 的误 差 。 缆道 测 流 、 船测、 桥 测 等 悬 索 或悬 杆 悬 吊 流速 仪 进 行 测 点流 速 测 量 时 ， 仪器 的相 对 位 置 不能 准 确 固定 产 生
１ ． １ ． １ 测 点 流 速 的误 差 。 垂线平均流速 的测量 ， 很 重 要 的
一
流量测量仪表误差大的原因
流量测量仪表误差大的原因流量测量仪表是工业领域中广泛使用的设备，它的作用是测量液体或气体通过管道的流量并将其转化为电信号输出。
然而，在实际使用过程中，我们发现测量仪表的精度并不高，存在一定的误差。
本文将针对流量测量仪表误差大的原因进行探究和分析。
1. 流体特性流体的性质，在很大程度上决定了流量测量仪表的精度。
流体的温度、粘度、密度等参数都会影响到流量仪表的测量精度。
例如，在高温或低温的环境中，流体会发生体积膨胀或体积收缩，导致单位时间内通过管道的流量发生变化。
此时如果采用普通测量仪表会存在误差。
此外，流体的密度和粘度也会随着温度的变化而变化，这也会直接影响到测量仪表的准确性。
2. 测量仪表的选型和安装测量仪表的选型和安装也是误差产生的重要原因，选择不合适的测量仪表和不正确的安装方式都会导致误差的出现。
例如在测量大流量的过程中，如果选择了口径较小的测量仪表，该仪表的读数将远远低于实际流量；或者在安装测量仪表时没有按照设计要求进行正确的安装，如垂直安装、左右安装等，都将影响到测量仪表的读数。
3. 测量仪表的使用环境测量仪表的使用环境也会影响到其精度。
例如，在水渠渠道中使用测量仪表时，在管道上游安装了闸门和砂堆等设施，这些设施会对流量仪表的读数产生影响，使得流量仪表的读数不准确。
另外，如果使用环境比较潮湿、温度大幅度波动、易受到辐射等，这些都会对测量仪表的准确读数造成影响。
4. 仪表校验不同的测量仪表需要不同的校验手段和校验方法。
若无法进行正确的仪表校验也会导致误差的产生。
因为测量仪表在生产制造过程中可能存在一定的各向异性，因此需要对单个测量点使用多次校验来获取足够的数据量，以得出平均精度。
否则，单次的校验数据可能存在极端误差，导致测量误差增大。
5. 仪表维护和保养测量仪表也需要进行维护和保养，否则它们的精度会逐渐下降，导致测量误差越来越大。
在进行维护和保养时，需要注意的是对仪表的拆卸、清洗和组装步骤均需符合要求和操作规范，否则也会影响到测量仪表的准确度。
质量流量计检定结果超差的几个原因
质量流量计检定结果超差的几个原因在质量流量计的实际检定中，有时会碰到检定结果超差的情况。
造成检定结果超差的原因有很多，下面将分析主要的几个影响原因。
1、传感器安装不同心质量流量计是通过流体对测量管产生的不平衡力，即科里奥利原理，来测量流体的质量流量，如果流量计上下游存在较大的管道应力，就会对流量管的科里奥利力产生影响，从而引来测量误差。
检定前安装流量计传感器时若是传感器与管道连接存在偏心，可能会给流量测量带来不稳定的误差，因此流量计安装时要求上下游同心。
目前有些计量机构采用气缸夹持式来连接质量流量计以提高检定效率。
对于小口径而言，由于重量轻，只要目测上下游管道和传感器在一条直线上，安装基本能达到同心要求。
而3寸以上的传感器由于重量大，此时则宜采用螺栓法兰连接方式，同时用行车吊装传感器脖颈处来调整传感器与管道法兰螺栓孔在同一水平面。
这样传感器与连接管道就容易满足安装要求，做到上下游同心。
2、组态参数设置不当客户在现场使用质量流量计时，特别是应用在装车场合的流量计，有时会修改出厂默认为1的质量流量系数，另外高压场合使用的流量计常常会加压力补偿。
这些表在送检时可能会被忘记改回原始出厂默认值，这样会给检定结果带来干扰。
因此，流量计检定前需检查仪表组态参数是否设置正确，特别是8位的流量校验系数（Flow Cal number）、默认为1的质量流量系数（Meter Factor）及压力补偿功能是否开启。
3、零点不好质量流量计的零点是个很重要的参数，它的好坏直接关系到测量结果是否准确。
质量流量计的零点有两个方面需要考虑：一个是零点的偏置大小，另一个是零点的稳定性。
质量流量计在检定调零后的零点偏置值一般要小于0.15μs，过大一般是调零不当引起，例如调零时上下游阀门泄漏、水中含气等。
在保证“介质充满而且静止”的调零要求后再重新对流量计进行调零，一般都能纠正之前不当的零点偏置值。
而零点稳定性则与传感器的安装和仪表自身有关，在下文中会对此做详细论述。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流速仪流量测验误差来源分析及解决对策摘要介绍了流速仪流量测验的误差来源，并提出相应的解决对策，以期为流速仪的流量测验提供参考。
关键词流速仪；流量测验；误差来源；解决对策
中图分类号 p335 文献标识码 a 文章编号 1007-5739（2013）03-0233-01
流速仪是最早最常用的测流仪器，也是流量测量最精确的仪器之一，广泛的被应用于水文行业，用流速仪进行流量测验是水文行业使用普遍、最精确的方法。
用流速仪进行流量测验产生的误差繁多，有的方面在日常工作中往往被忽视。
现就笔者从事水文测验工作20多年来的经验在流量测验方面产生的误差进一步探讨，但大致可分为以下3类：垂线平均流速的误差；测深误差；相应水位的误差。
如何提高流速仪在实际流量测量应用过程中的精度是非常重要的，也是从事水文行业值得研究的课题，笔者从事20多年的基层水文行业工作中，探讨流速仪在测流时误差的产生及解决办法。
1 误差来源
1.1 垂线平均流速的误差
1.1.1 测点流速的误差。
垂线平均流速的测量，很重要的一点就是测点流速测定的正确性，流速测定的准确与否与测点流速测定的正确性直接相关。
误差的程度随仪器使用时间的延长和仪器的保护情况而定[1]，在多沙水流中流速仪磨损是很迅速的，如果不及
时地检定原来计算流速的公式，将会引起很大的误差。
测点流速测定时间的长短主要是为了避免脉动影响而需要时间的长短，越接近河底及岸边，脉动影响就越显著，所需用以减少脉动影响的测流时间愈长。
如缆道测流、船测、桥测等悬索或悬杆悬吊流速仪进行测点流速测量时，仪器的相对位置不能准确固定，使得测得的流速不能代表该测点的流速，因而发生误差。
1.1.2 测速垂线上流向偏角的影响。
若测速垂线上流向不垂直断面，流向偏角大于10°时，就需加以校正，若某条垂线流向偏角为10°时，可有1.7%的误差，而且都是偏大的。
1.1.3 水位涨落的影响。
由于实测时间的水位影响，使得垂线平均流速随时间而变化，所以在水位涨落急剧时测流，在每条垂线上应尽量缩短实测时间，也是十分重要的，否则也会造成较大误差。
1.1.4 船测和桥测的影响。
若测速点的位置处在测船或桥墩影响范围之内，测得的流速将会偏小，在这些地方，流速脉动也很显著，应将仪器伸到足够远处，尽量减少脉动影响，否则将会造成较大误差。
1.2 测深误差
在宽浅河道和河底有大卵石或细沙的河底的测点上测深，或在水流很急、测绳偏角较大（>20°）时，测深的误差可能成为测流中的主要误差来源之一[1]。
1.2.1 河床性质不同对测深的影响。
若水深为h，河底卵石平均
直径或沙浪高为d（即所谓的河床突出物高），则相对造率为d/h，d/h越大，测深误差越大，若d/h为1/4，则误差为25%，误差很大。
1.2.2 偏角误差。
在水深流急时，测深杆不易拿直，此时有读数误差，在用测深杆测深时要尽量避免这些误差。
用测绳悬吊铅鱼测深是偏角引起的误差有时很大，若偏角大于10°时，应进行偏角改正。
1.3 相应水位的误差
孤立的一个流量数值即使是很精确的实测流量意义也不大，而且要将每个时段的实测流量测量出来也不大可能。
因此，就要有效利用水位流量关系，找出实测流量的相应水位，而在流量测得很准确，但相应水位计算则有较大误差的情况也是不能忽略的[1-2]。
2 解决对策
2.1 垂线平均流速的误差
2.1.1 测点流速的误差解决办法。
应定期及时的对检测仪器进行检定，还有当测的流速过大或者过小时都会造成很大的误差。
缆道测流、船测、桥测等悬索或悬杆悬吊流速仪进行测点流速测量时，仪器的相对位置不能准确固定产生的误差，需要加大铅鱼重量减小仪器悬吊的偏离相对位置来消除误差。
定期按规范对测流停表进行校测，保证停表满足使用要求，提高操作人员的操作熟练程度。
2.1.2 测速垂线上流向偏角误差解决办法。
如果偏角大于10°时，在流量计算时要考虑偏角的影响，并进行相应的偏角改正。
2.1.3 水位涨落误差解决办法。
在水位涨落急剧时测流，在每条垂线上应尽量缩短实测时间，山溪性河流洪水涨、落急剧，过程短的河流，可采取“连续测流法”进行流量实测。
对水位暴涨暴落一次测流水位超出允许变幅的河流，可采用“分线测流法”实测。
2.1.4 船测和桥测误差解决办法。
测船或桥墩影响范围产生的误差，可经过试验测得测船和桥墩影响的范围，避开影响流速范围。
2.2 测深误差
在卵石河床测深时，除在测点上测1个水深外，应在测点上、下、左、右再测4点水深，取其平均值，可减少测深误差，同时测深杆也许加底盘，减少细沙河底测深不准带来的误差，在水深流急时，测深杆不易拿直，此时有读书误差通常将测深杆向上游插入水中，随水流向下摆，待摆到垂直位置时即插到河底读取水深，以避免发生插入河底现象。
用测绳悬吊铅鱼测深，此时应加重铅鱼并设置拉偏锁，使偏角尽量减少，消除此误差[2]。
2.3 相应水位的误差
在水位平稳时，相应水位的计算是没有困难的，但是在水位涨落急剧时，各条垂线上的水位都不相同，则需用加权法根据这些水位计算相应水位，这就牵涉到计算方法问题，它也会引起一定的误差，此时水位观读的准确度更较低。
3 结语
根据误差来源采取相应解决措施时，应注意误差的影响大小要
视该站的条件及测验手段和当时洪水情况而定。
如在河床变化急剧的时候，由于实测的时间拖延造成的误差将是很重要的[1-6]。
另外在任何时候使用的流速仪性能和、范围必须和其检验结果一致，否则将会造成较大的系统误差，流向偏角引起的误差也是系统偏大的，也不容忽视的，随着科技发展，新方法和新型仪器的使用还会带来其他的误差，将有待于进一步研究。
4 参考文献
[1] 刘伟.流速仪测量误差的来源分析[j].吉林水利，2005（2）：28-29.
[2] 胡环，王金忠.流速仪流量测验误差分析及解决办法[j].东北水利水电，2007，25（2）：42-43.
[3] 杨汉塘.流速仪检定系数c值标准化初探[j].水利水文自动化，1988，1（6）：14-20.
[4] 谢波，田岳明，叶建红，等.adcp河流流量测验及其误差分析[j].水资源研究，2008，28（4）：34-36.
[5] 李满晶.流速仪测流法误差产生的原因及解决措施[j].黑
龙江水利科技，2011（5）：27-28.
[6] 舒安平，任裕民.高浓度水流流速仪的研制与应用[j].泥沙研究，2007（4）：9.。
