868M 915M 无线扩频模块 sx1276, sx1278

此外,模块的设置是休眠模式完成的,具体过程见参数设置的章节。
应用方式:
APC340模块的四种模式是通过SET_A,SET_B的高低电平转换的,四种模 式可以任意转换,模块与下位机的连接图见图五。APC340的SET_A和SET_B有 弱上拉电阻,但在正常工作时不能悬空,必须有明确的电平,否则可能造成模块 工作不稳定。
图二:正常模式收发时序图
有些情况,用户需要连续多包无线发射,空中尽量少得间隔,这时可以利用 AUX脚,当RXD脚接收到数据后AUX脚会变低,在开始发射时AUX重新变高, 此时用户可以再次通过RXD脚发送第二包数据,模块会在无线发送第一包数据之 后,不会等待2-3Bytes时间,而是立刻将缓冲区的数据发走,时序见图三。
处于模式3或模块4状态,用户在置低SET_A脚使模块唤醒并通过RXD输入数据,
模块在接收到第一个字节后,立刻将AUX置低(见图二),并且判断SET_B脚的
电平,若高则在发射数据前发送较长的前导码用于唤醒对方的接收机,若低发送
正常的前导码。用户如需在发射后将模块休眠,可在AUX为低后,置高SET_A
脚休眠,而不必等到模块将数据无线发送完毕,模块在数据发送结束后会自动检
2014-02-10
APC340
APC340 模块是新一代的多通道嵌入式无线数传模块,可设置多个频道,步 进为1KHz,发射功率最大100mW,体积32.1mm x 18.3mm x 6.0mm,很方便客户 嵌入系统之内,APC340模块具有较低的功耗,非常适合于电池供电系统。
APC340 模块采用了扩频调制和高效的纠错编码,其编码增益较传统的调制 方式(如FSK,GFSK以及PSK)高出近10dBm,抗突发干扰和灵敏度都较大的改善。 同时编码也包含可靠检错能力,能够自动滤除错误及虚假信息,真正实现了透明 的连接,在同等的发射功率下是传统的模块近一倍的距离。所以APC340 模块适 合于恶劣环境或对距离有要求的场合。
处于该模式下模块发送数据时并没有发送较长的前导码,所以要求接收方必 须处于模式1或模式2,即持续接收状态。
B)接收:串口打开,模块处于持续接收状态,如模块从当前信道中接收到 数据后,经过解交织纠错检错确认数据无误时,置低AUX并立刻从串口输出数 据,串口发送结束后重新置高AUX。正常模式收发时序,请参见图二。
APC340模块工作电压为2.1-3.6V, 下 , 接 收 仅 仅 消 耗 几 十 uA , 一 节 可定制3.5-5.5V工作电压,在接收状态 3.6V/3.6AH时的锂亚电池可工作数年, 下仅消耗13mA。APC340模块四种工作 非常适合电池供电的系统。 模式,各模式之间可任意切换,在1SEC 周期轮询唤醒省电模式(Polling mode)
APC340 扩频技术无线数传模块
APC340 VER 1.20
APC340 模 块 是 高 度 集 成 低 功 耗 半双工小功率无线数据传输模块,其嵌 入高速低功耗单片机和高性能扩频射 频芯片SX127X,创新的采用高效的循 环交织纠检错编码,抗干扰和灵敏度都 大大提高,APC340模块提供了多个频 道的选择,可在线修改串口速率,收发 频率,发射功率,射频速率等各种参数。
APC340 模块共有 9 个接脚,具体定义如下表:
APC340 引脚定义
引脚 定义
方向
1 GND
-
2 VCC
-
3 SET_A 输入(有弱上拉)
4 RXD 输入(有弱上拉)
说明 地 0V 3.5-5.5V,可定制2.1-3.6V 参数设置A,上拉电阻约47K UART输入口,TTL电平,上拉电阻约47K
图四:发射处于模式2状态,接收处于模式3状态示意图
四)休眠模式(模式4):SET_A = 1 ,SET_B = 1 。 串口处于关闭状态,对外接口电平保持,模块处于休眠状态。此模式下,模
块的射频电路,CPU主时钟与外设均被软件关闭,但watchdog和低频时钟仍在工 作,并周期唤醒CPU极短的时间,以便清除watchdog定时器和检查模块状态,这 种模式下平均耗电仅仅约2.5uA。
应用: 无线水气热表抄表 极远距离数据通讯 集装箱信息管理 无线自动化数据采集 野外数据遥控、遥测 各种变送器,流量计智能仪表 楼宇小区自动化与安防 矿山石油设备控制通讯 环境、节能、温度监测 电气电力设备状态监测
特点: 3000米传输距离(0.81Kbps) 频率
433MHz/470MHz/868MHz/915MHz -132dBm@810bps 高灵敏度 100mW发射功率(可设置) 多频道可设,双256Bytes数据缓冲区 零等待唤醒,具有空中唤醒功能 高效的循环交织纠错编码 四种工作模式,待机电流2.5uA 内置看门狗
第 1 页 共 14 页
第 2 页 共 14 页
2014-02-10
5 TXD
输出
UART输出口,TTL电平
6 AUX
输出
数据输入输出指示
7 SET_B 输入(极弱上拉) 参数设置B,上拉电阻约10M
8
NC
-
接地或悬空
9
NC
-
接地或悬空
表一 APC340 引脚定义表
产品尺寸:
APC340
工作模式:
图一 产品尺寸图
典型的无线收发机编码如下图。
处于该模式下模块发送数据时发送了较长的前导码,所以接收方处于模式1, 模式2或模式3均能够接收到数据。
B)接收:串口打开,模块处于持续接收状态,如模块从当前信道中接收到 数据后,经过解交织纠错检错确认数据无误时,置低AUX并立刻从串口输出数 据,发送结束后重新置高AUX。与模式1不同的是模块在模式2状态下接收时, 每当接收到一包数据都会在数据的最后补上一个字节接收场强(RSSI),详细说明 见应用方式章节。 三)省电模式(模式3):SET_A = 1 ,SET_B = 0 。
字节长度),此时APC340模块会将接收缓冲器的99字节的数据立刻编码发送,
此时RXD脚依然可以接收串口数据。99字节的数据发送结束后,如接收缓冲器里
有数据,APC340模块不管有多少数据,会将余下的数据一起发送。
第 7 页 共 14 页
2014-02-10
APC340 如前文所述,在APC340发送数据时,SET_A是为低电平的,SET_B的电平 决定了是否发送较长的前导码用于唤醒对方的接收机。 在正常接收时,SET_A是为低电平的,而SET_B的电平决定决定是否输出场 强,如果SET_B为低,模块正常接收,如SET_B为高,模块将在输出的每一包数 据后增加一个字节的场强信息,场强的表示为:
APC340休眠模式是通过用软件方式实现的,休眠时模块的接口均保持相应
的电平,并且能快速切换各种状态,从休眠至唤醒仅仅需要20uS,这意味模块在
休眠状态时,置低SET_A脚后20uS就可以通过UART口输入数据至模块。
需注意的是模块在接收或发送过程中,即使设置模块至模式3或4,模块也要
将接收或发送过程执行完毕再进入省电模式或休眠模式,利用这个特点,当模块
串口处于关闭状态,接收机在一个唤醒周期(如1秒)后打开并搜索信道中是否 有前导码,如没有则立刻休眠状态等待下一个唤醒周期再被唤醒,如有前导码则 继续接收,同时监控前导码并等待同步码到来后,将数据接收下来。经过解交织
第 5 页 共 14 页
2014-02-10
APC340 纠错检错确认数据无误时,置低AUX以唤醒下位机,等待5ms后打开串口并输出 数据。串口输出结束后,关闭串口,置高AUX,如模式设置没有改变则再次进 入立刻休眠状态等待下一个唤醒周期。该模式的接收示意图见图四。
RSSI [dBm] = -137 + RSSI_value 需特别注意的是,APC340模块对于较大的数据是切包发送的,如接收端输 出场强,则会在每个小包后加一个场强字节。 在电池供电的电路中,正常可将从模块(如水气表)设置在模式3上,当主模 块(如采集器或收抄机)在模式2下发送数据,从模块唤醒后接收数据,完成后利 用AUX脚将下位机MCU唤醒,再将数据输出,MCU接收到数据后,可将从模块 切换至模式1,应答主模块。如主模块收到应答后也可被切换至模式1,这时主从 模块均处于正常模式下,可以实现高速数据传输。如主模块收到应答后,后续无 数据交换可将从机再次切换至模式3处于省电模式下,等待下一次的唤醒,而主 模块可以切换至模式4休眠状态。 因为省电是通过周期性唤醒休眠再唤醒实现的,所以在省电模式下的功耗 与唤醒周期和每次唤醒搜索前导码的时间(tw),以及休眠的静态功耗有关。唤醒 周期用户可以在线设置范围是50ms至5s. 每次搜索前导码时间与射频传输的速 率有关,射频传输的速率也是可设的,在4.56Kbps速率的速率下唤醒搜索前导码 时间平均约为2.1ms。 在省电模式下电池的使用寿命可以通过以下公式算出: 使用寿命 =
设置模块采用串口设置模块参数,具有丰富便捷的软件编程设置选项,包括 频点,空中速率,以及串口速率,校验方式,等都可设置,设置方式有二种方 式,一是通过本公司提供的设置软件RF-Magic 利用PC 串口即可,二是动态在 线设置,用串口发命令动态修改,具体方法参见APC340 模块的参数设置章节。
引脚定义:
测SET_A脚,如为高则立刻进入休眠状态。
APC340模块具有收发2个256Bytes缓冲区,APC340模块在UART口接收到数
据后,两个条件将促使APC340模块开始无线发送数据:ቤተ መጻሕፍቲ ባይዱ)RXD脚收到数据后,
等待2-3个字节的时间都没有收到数据,例如用9600bps的串口波特率,2-3个字节
的时间大约为2-3ms,二)RXD脚收到的数据大与或等于99个字节(用户可定制
第 4 页 共 14 页
2014-02-10
APC340
图三:正常模式持续多包发射时序图
二)唤醒模式(模式2):SET_A = 0 ,SET_B = 1 。 A)发送:当模块RXD脚输入第一个字节后,模块置低AUX,并且开始判断
合集下载

SX1278-LoRa扩频433M无线模块技术文档(E32-TTL-100S1)_2020010816405210

SX1278-LoRa扩频433M无线模块技术文档(E32-TTL-100S1)_2020010816405210

.一.模块介绍 (2)1.1特点简介 (2)1.2电气参数 (3)1.3系列产品 (3)1.4常见问题 (3).二.功能简述 (4)2.1引脚定义 (4)2.2连接单片机 (5)2.3模块复位 (5)2.4AUX详解 (5).三.工作模式 (6)3.1模式切换 (7)3.2一般模式(模式0) (7)3.3唤醒模式(模式1) (7)3.4省电模式(模式2) (8)3.5休眠模式(模式3) (8)3.6快速通信测试 (8).四.指令格式 (9)4.1出厂默认参数 (9)4.2工作参数读取 (9)4.3版本号读取 (9)4.4复位指令 (9)4.5参数设置指令 (9).五.参数配置 (11).六.定制合作 (12).七.关于我们 (12).1.1E32-TTL-100S1是一款基于SEMTECH公司SX1278射频芯片的无线串口模块(UART),透明传输方式,工作在410~441MHz频出,兼容3.3V与5V的IO口电压。

LoRa直序扩频技术将带来更远的通讯距离,且具有功率密度集中,抗干扰能力强的优势。

模块具有软件FEC前向纠错算法,其编码效率较高,纠错能力强,在突发干扰的情况下,能主动纠正被干扰的数据包,大大提高可靠性和传输距离。

在没有FEC的情况下,这种数据包只能被丢弃。

模块具有数据加密和压缩功能。

模块在空中传输的数据,具有随机性,通过严密的加解密算法,使得数据截获失去意义。

而数据压缩功能有概率减小传输时间,减小受干扰的概率,提高可靠性和传输效率。

1.21.3系列产品E32-TTL-100S11.4常见问题E32-TTL-100S1.2.1*我司提供Altium designer封装库请载或联系索取2.22.3模块复位E32-TTL-100S12.4AUX详解E32-TTL-100S1AUX用于无线收发缓冲指示和自检指示。

它指示模块是否有数据尚未通过无线发射出去,或已经收到无线数据是否尚未通过串口全部发出,或模块正在初始化自检过程中。

sx1278远距离3000米透传+pa模块

sx1278远距离3000米透传+pa模块

SX1278无线透传模块概述:GC-T4TR-M-1278 模块是高度集成低功耗半双工小功率无线数据传输模块,其嵌入高速低功耗单片机和高性能扩频射频芯片SX127X,创新的采用高效的循环交织纠检错编码,抗干扰和灵敏度都大大提高,GC-T4TR-M-1278 模块提供了多个频道的选择,可在线修改串口速率,收发频率,发射功率,射频速率等各种参数。

GC-T4TR-M-1278 模块工作电压为2.1-3.6V,可定制3.5-5.5V工作电压,在接收状态下仅消耗13mA。

GC-T4TR-M-1278模块三种工作模式,各模式之间可任意切换。

特点:1、3000米传输距离(0.81Kbps)2、频率410-440MHz3、-132dBm@810bps 高灵敏度4、100mW发射功率(可设置)5、多频道可设,双256Bytes数据缓冲区6、零等待唤醒,具有空中唤醒功能7、高效的循环交织纠错编码8、三种工作模式9、内置watchdog应用:1、无线水气热表2、无线传感器3、集装箱信息管理4、自动化数据采集5、工业遥控、遥测6、POS系统,资产管理7、楼宇小区自动化与安防8、机器人控制9、电力高压高温监测10、气象,遥感GC-T4TR-M-1278模块是新一代的多通道嵌入式无线数传模块,可设置多个频道,步进为1KHz,发射功率最大100mW,体积40mm x 23.5mm x 4.5mm,很方便客户嵌入系统之内,GC-T4TR-M-1278 模块具有较低的功耗,非常适合于电池供电系统。

GC-T4TR-M-1278模块采用了扩频调制和高效的纠错编码,其编码增益较传统的调制方式(如FSK,GFSK以及PSK)高出近10dBm,抗突发干扰和灵敏度都较大的改善。

同时编码也包含可靠检错能力,能够自动滤除错误及虚假信息,真正实现了透明的连接,在同等的发射功率下是传统的模块近一倍的距离。

所以GC-T4TR-M-1278模块适合于恶劣环境或对距离有要求的场合。

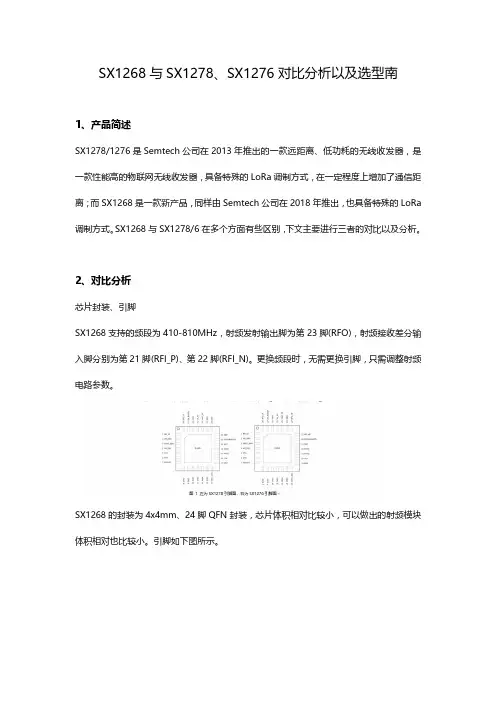

SX1268与SX1278、SX1276对比分析以及选型南

SX1268与SX1278、SX1276对比分析以及选型南

SX1268与SX1278、SX1276对比分析以及选型南1、产品简述SX1278/1276是Semtech公司在2013年推出的一款远距离、低功耗的无线收发器,是一款性能高的物联网无线收发器,具备特殊的LoRa调制方式,在一定程度上增加了通信距离;而SX1268是一款新产品,同样由Semtech公司在2018年推出,也具备特殊的LoRa 调制方式。

SX1268与SX1278/6在多个方面有些区别,下文主要进行三者的对比以及分析。

2、对比分析芯片封装、引脚SX1268支持的频段为410-810MHz,射频发射输出脚为第23脚(RFO),射频接收差分输入脚分别为第21脚(RFI_P)、第22脚(RFI_N)。

更换频段时,无需更换引脚,只需调整射频电路参数。

SX1268的封装为4x4mm、24脚QFN封装,芯片体积相对比较小,可以做出的射频模块体积相对也比较小。

引脚如下图所示。

调制方式SX1268与SX1278/6三者均带有多种调制方式,其中包含LoRa以及传统的(G)FSK调方式,LoRa调制方式本身就是这三种芯片的亮点。

晶振电路及支持频段SX1268与SX1278/6三者均可以采用TCXO晶振,若采用TCXO晶振,则XTB引脚不接,但SX1268的第6脚(DIO3)可用来为TCXO晶振供电,只需通过软件配置。

采用XTAL时,SX1278/6外部需添加匹配电容;而SX1268外部无需添加匹配电容,内部已自带,可直接通过软件调节。

SX1278支持的频段为137-525MHz,射频发射输出脚为第27脚(PA_BOOST)或第28脚(RFO_LF),射频接收输入脚为第1脚(RFI_LF);SX1276支持的频段为137-1020MHz,当使用137-525MHz时,射频发射输出脚必须为第27脚(PA_BOOST)或第28脚(RFO_LF),射频接收输入脚必须为第1脚(RFI_LF),当使用862-1020MHz时,射频发射输出脚必须为第27脚(PA_BOOST)或第22脚(RFO_HF),射频接收输入脚必须为第21脚(RFI_HF)。

E32系列是基于SEMTECH公司SX1278射频芯片的无线串口模块-支持LoRa

E32系列是基于SEMTECH公司SX1278射频芯片的无线串口模块-支持LoRa

产品概述E32系列是基于SEMTECH公司SX1276/SX1278射频芯片的无线串口模块(UART),透明传输方式,LoRa扩频技术,3.3V TTL电平输出。

SX1276/SX1278支持LoRa™扩频技术,LoRa™直序扩频技术具有更远的通讯距离,抗干扰能力强的优势,同时有极强的保密性。

在低速通信领域SX1276/SX1278具有里程碑意义,并受到业内人士的青睐。

该系列默认空中速率为2.4kbps,6级可调;通信接口为UART串口,有8N1、8E1、8O1(出厂默认为8N1),1200bps~115200bps (出厂默认为9600bps)共8种波特率。

发射功率为30dBm的模块均带有PA功率放大器与LNA低噪声放大器,从而提高通信稳定性,延长通信距离;发射功率为20dBm的模块,均采用工业级晶振,保证其稳定性、一致性,精度均小于业内普遍采用的10ppm。

目前已经稳定量产,已经大量应用三表行业、物联网改造、智能家具等领域。

模块具有数据加密和压缩功能。

模块在空中传输的数据,具有随机性,通过严密的加解密算法,使得数据截获失去意义。

而数据压缩功能有概率减小传输时间,减小受干扰的概率,提高可靠性和传输效率。

E32系列均严格遵守FCC、CE、CCC等国内国外设计规范,满足各项射频相关认证,满足出口要求。

目录目录产品概述 (1)目录 (3)1.产品特点 (4)2.技术参数 (4)2.1.通用参数 (4)2.2.电气参数 (5)2.3.射频参数 (8)2.4实测距离 (9)3.机械特性 (10)3.1.E32-TTL-100(433T20DC)/E32(915T20D)/E32(868T20D) (10)3.2.E32(433T20S) (11)3.3.E32(433T20S2T) (12)3.4.E32(433T27D)/E32-TTL-1W(433T30D)/E32(915T30D)/E32(868T30D)/E32(170T30D) (13)3.6.E32(868T20S)/E32(915T20S)/E32(400T20S) (15)4.推荐连线图 (16)5.功能详解 (16)5.1.定点发射 (16)5.2.广播发射 (17)5.3.广播地址 (17)5.4.监听地址 (17)5.5.模块复位 (17)5.6.AUX详解 (17)5.6.1.串口数据输出指示 (17)5.6.2.无线发射指示 (18)5.6.3.模块正在配置过程中 (18)5.6.4.AUX注意事项 (18)6.工作模式 (19)6.1.模式切换 (19)6.2.一般模式(模式0) (19)6.3.唤醒模式(模式1) (19)6.4.省电模式(模式2) (20)6.5.休眠模式(模式3) (20)7.指令格式 (20)7.1.出厂默认参数 (20)7.1.1.工作频率433MHz (20)7.1.2.工作频率470MHz (21)7.1.3.工作频率868MHz (21)7.1.4.工作频率915MHz (21)7.1.5.推荐工作频率170MHz (21)7.2.工作参数读取 (22)7.3.版本号读取 (22)7.4.复位指令 (22)7.5.参数设置指令 (22)8.参数配置 (24)9.生产指导 (25)9.1.回流焊温度 (25)9.2.回流焊曲线图 (25)10.常见问题 (26)10.1.通信距离很近 (26)10.2.模块易损坏 (26)11.重要声明 (26)1.产品特点●【LoRa扩频】:LoRa直序扩频技术将带来更远的通讯距离;发射功率密度低,不易对其他设备造成干扰;保密性高,被截获的可能性极低;抗干扰能力强,对同频干扰及各种噪声具有极强的抑制能力;具有极好的抗多径衰落性能。

SX1278无线模块LoRa扩频RS485接口(433M亿佰特E32-DTU-100)_202001

SX1278无线模块LoRa扩频RS485接口(433M亿佰特E32-DTU-100)_202001

功能简述2.1 引脚定义2.2 连接方法 ............................................................................................................................................................................ 5 .. .三. 工作模式 ..................................................................................................................................................................................... 6 .. .四. 指令格式 ..................................................................................................................................................................................... 6 ..4.1 出厂默认参数 ...................................................................................................................................................................... 6.. .. 4.2 参数设置指令 ................................................................................................................................................................... 7.. .. 4.3 工作参数读取 ................................................................................................................................................................... 8.. .. 4.4 版本号读取 ........................................................................................................................................................................ 8. ... 4.5 复位指令 ............................................................................................................................................................................ 8 .. .五. 参数配置 ..................................................................................................................................................................................... 9 .. .六. 定制合作.................................................................................................................................................................................................................... 1..0.. ..七. 关于我们1.3 3 ... 1.4 系列产品 常见问题3 ... .4.. 4..1..0.. .一.模块介绍E32-DTU-1001.1 特点简介E32-DTU-100E32-DTU-100 是一款高速型433M 无线数传电台(同时具有RS232/RS485接口),LoRa 扩频技术,透明传输方式,工作在425~450.5MHz 频段(默认433MHz ),工作电压范围8V~28V 。

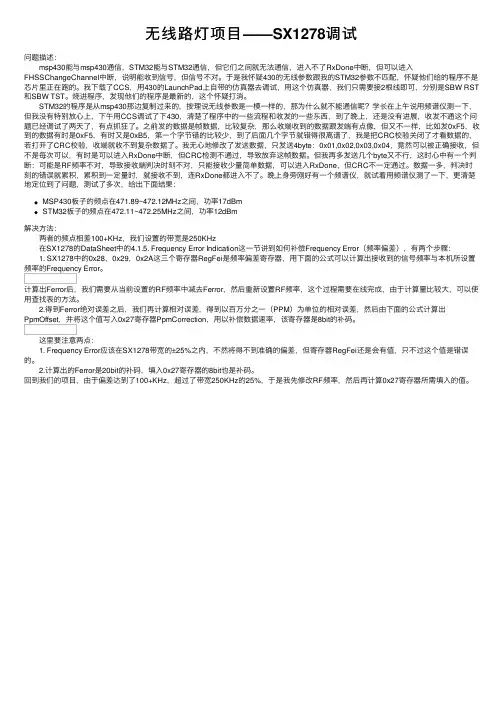

无线路灯项目——SX1278调试
