采用计量六角图判断高压计量接线速学版.
六角图讲解演示ppt课件
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
5〉、进行六角图分析：
● 对电流向量进行必要的调转，使与电压向量之 间 的相位差符合负载力率角； ●按相电流与相电压的对应关系,重新确定电流向量 的相别名称；
测电位（与确认的零线比较）确定了Ùao； ⑶．测电流值Ia； ⑷．测Ùao与Ìa的相位差，注意测试时的接线
应该与表达的一致性；
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
⑸．向量表达、分析、判断: 检查相位差是否与实际负载
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
②、相位伏安表法：对预先约定相别名称的二个相电压 或二个线电压，测定其相位差，便可判断其相序，如 选定电压ÙAB与ÙBC进行测定：
若ÙAB与ÙBC相位差接近120°，说明三相电压为正相序
或超前120°
2
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
⑶相电压与线电压的比 例关系：
2 U＝ √3*UX 线电压向量实质上是 相应相电压的向量差
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
浅析高压电能计量二次接线六角图测试方法
1 六角图测试的基本原理 由公式 P1=U1I1cosφ1 可知，单相有功功率在交流系统中的求导 方法。要想绘制出正确的相量表示图（见图 1），就要利用这个求 导公式，图中的角 φ1 是电流 与电压 的夹角，在 2 处的 I1 相量 点，通过此点作一垂直线段表示为 垂直向量，图中 1 为交点，则 图中 0、1、2 三点便形成了一个三角形，而 I1cosφ1 就是线段 1、 0，这个可以通过三角函数进行计算得知。想要求出 P1 的值，需要对 相量 进行假设条件，先假设其为一个数值，这个数值固定不 变，那么 P1 和 I1cosφ1 之间就是正比关系，即和 1、0 线段与 0、3 线段的长度成正比，将它们连乘积便可以得出 P1 的数值。 想要对 Icosφ1 的数值进行直接测量是无法实现的，但是有功功 率 P1 的数值可以通过功率表进行测量得到，在恒定电压的条件下， I1cosφ1 就可以很容易的计算出来，即根据 P1=U1I1cosφ1 I1cosφ1= P1/U1 设 K=1/U1 则 I1cosφ1= KP1
在电能表的第 4 个端子 V（即第 2 相电压）上接功率表导线至电压
回路，在第 5 个端子 W（第 3 相电压）上连接导线至 U 端子；最后
进行第 3 次接线，在第 5 个端子 W（第 3 相电压）上接接功率表导
线至电压回路(±)端，在第一个端子 U 上通过导线连接第一相电压。
综上可知，第一相电流的测量，需要串联第一相电流与功率表电流
现在可以依据六角图的原理和所测得的电流电压数据进行三相 电流相量的六角图绘制（见图 3）。如图 3 所表示，相量 A0 要第一位 先画出来，取 100w 表示为 1 格，按比例进行相量图绘制。取 200w 在 UV 线的正方向上，也就是两格的量，然后取 100w 在 VW 线的正方 向上，也就是 1 格，再在反方向 WU 线上取 3 格，即 300 W。延长三 条线相交在点 U 处，将中点与 U 进行连接就可以得到相量 U0。第 2 个步骤是进行相量 B0 的绿相绘制，取 300W 在 UV 线的反方向上，也 就是 3 格；在 VW 的正方向上去 200W，也就是 2 格；再取 100W 在 WU 线正方向上，也就是 1 格；延长三条线直至在 V 点相交，V 点和中 点连线便得出 B0 相量。最后一个步骤是相量 W0 相量的红相电流绘 制，取 100W 在 UV 线的正方向上，也就是 1 格；取 300W 在 VW 线的 反方向上，也就是 3 格；取 200W 在 WU 线的正方向上，也就是 2 格； 延长三条直线直至点 W 处相交，相量 W0 就是中点与 W 点的连线。

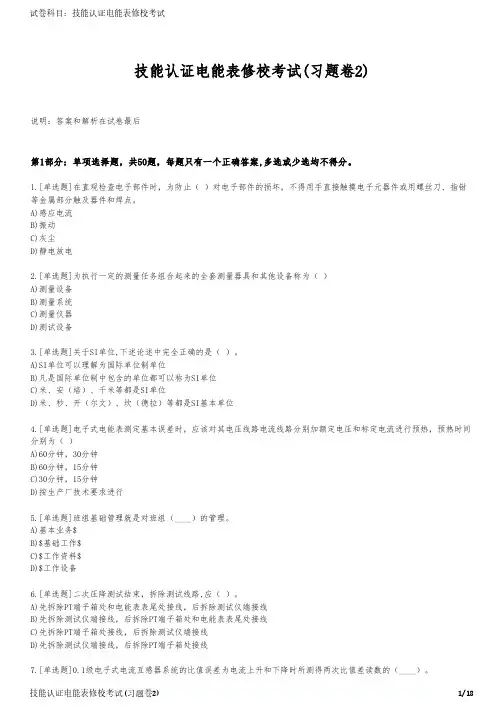

技能认证电能表修校考试(习题卷2)
技能认证电能表修校考试(习题卷2)说明：答案和解析在试卷最后第1部分：单项选择题，共50题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]在直观检查电子部件时，为防止（ ）对电子部件的损坏，不得用手直接触摸电子元器件或用螺丝刀、指钳等金属部分触及器件和焊点。
A)感应电流B)振动C)灰尘D)静电放电2.[单选题]为执行一定的测量任务组合起来的全套测量器具和其他设备称为（ ）A)测量设备B)测量系统C)测量仪器D)测试设备3.[单选题]关于SI单位,下述论述中完全正确的是（ ）。
A)SI单位可以理解为国际单位制单位B)凡是国际单位制中包含的单位都可以称为SI单位C)米、安（培）、千米等都是SI单位D)米、秒、开（尔文）、坎（德拉）等都是SI基本单位4.[单选题]电子式电能表测定基本误差时，应该对其电压线路电流线路分别加额定电压和标定电流进行预热，预热时间分别为（ ）A)60分钟，30分钟B)60分钟，15分钟C)30分钟，15分钟D)按生产厂技术要求进行5.[单选题]班组基础管理就是对班组（____）的管理。
A)基本业务$B)$基础工作$C)$工作资料$D)$工作设备6.[单选题]二次压降测试结束，拆除测试线路,应（ ）。
A)先拆除PT端子箱处和电能表表尾处接线，后拆除测试仪端接线B)先拆除测试仪端接线，后拆除PT端子箱处和电能表表尾处接线C)先拆除PT端子箱处接线，后拆除测试仪端接线D)先拆除测试仪端接线，后拆除PT端子箱处接线A)算术平均值$B)$均方根值$C)$平方和$D)$平方差8.[单选题]故障处理工作中对电能表核查，不正确的说法是（ ）。
A)核查电能表外观是否有破损、烧毁痕迹，封印是否完好，有异常现象拍照取证后转异常处理流程B)核查电能表显示屏显示是否完整，有无黑屏等故障C)按键核查电能表时钟、时段、电压、电流、相序、功率、功率因数等信息是否正常。
本地费控电能表，应核查表内剩余金额D)拆除联合接线盒封印并做好记录，用钳形万用表测量电能表电压、电流后，用现场校验仪核查电能表接线，并进行误差校验，确认电能表误差是否在合格范围内，确定故障类型后，进入故障处理流程9.[单选题]智能电能表断电后，其内部的时钟电池应维持内部时钟正确工作时间累计不少于（ ）年。
电能表修校专业技能考试试题及答案
电能表修校专业技能考试试题及答案1、用户Ⅱ类电能计量装置的有功、无功电能表和测量用电压、电流互感器的准确度等级应分别为（）。
A、0.5S级，2.0级，0.2级，0.2S级B、0.5或0.5S级，2.0级，0.2S级，0.2S级C、0.5或0.5S级，2.0级，0.2级，0.2S级D、0.5级，2.0级，0.2S级，0.2S级答案：C2、电能表在检定中，需要测定在不同功率因数下的误差，所以要借助（）改变电能表的电压与电流之间的相位角。
A、开关B、接地线C、移相器D、绝缘棒答案：C3、在现场检验电能表时，当负载电流低于被检电能表标定电流的10%，或功率因数低于（）时，不宜进行误差测定。
A、0.5B、0.8C、0.85D、0.9答案：A4、智能电能表断电后，其内部的时钟电池应维持内部时钟正确工作时间累计不少于（）年。
A、6B、10C、8D、5答案：D5、以下叙述正确的是（）。
A、通过重复测量，可以消除系统误差B、恒定系统误差可以进行修正C、因为系统误差可以修正，只有随机误差不能修正，所以真值测量不出来答案：B6、关于功率因数角的计算，（）是正确的A、功率因数角等于有功功率除以无功功率的反余切值B、功率因数角等于有功功率除以无功功率的反余弦值C、功率因数角等于有功功率除以无功功率的反正切值D、功率因数角等于有功功率除以无功功率的反正弦值答案：A7、若电流互感器二次线圈有多级抽头时，其中间抽头的首端极性标志为（）。
A、K1B、K2C、K3D、K4答案：A8、规格是3×57.7/100V的电子式电能表属于（）。
A、三相三线低压表B、三相三线高压表C、三相四线低压表D、三相四线高压表答案：D9、对于一般的电流互感器来说，由于（）的存在，所以，折算后的二次电流不等于一次电流。
A、匝数B、匝数与激磁电压C、激磁电压D、激磁电流答案：D10、连接互感器侧二次回路导线应采用铜质绝缘导线，电流二次回路截面不应小于（），电压回路截面不应小于（）。
采用计量六角图判断高压计量接线 速学版
一、计量六角图所需的培训设备
㈡ 培训所需的设备 CKM2002程控模拟器 CKM2002程控模拟装置通过模拟 三相三线和三相四线 电能表1060种 常见出现的错误接线形式，针对供电 系统接表、检表人员进行培训和考核， 以增强其现场检验及纠错技能和现场 校验仪的错误接线判断技能。
二、计量六角图所需的培训设备
U３1
U３N
U２N U１N
目录
一、计量六角图所需的培训设备 二、基本知识原理 三、计量六角图相关数据测量 四、被测电表的相序判断 五、根据判断画出六角图 六、根据六角图写出实际功率公式
三、被测电表的相序判断
基本常识介绍： 1)分别测出U１N、 U2N、 U3N U×N=0V U３N ＝> UB＝U× 2) U12 ∨ U23= 120度 ＝> 电压为正相序。 U２N U12 ∨ U23= 240度 ＝> 电压为逆相序。 U１N 3） 当电压为正（顺）相序时，电压排列顺序应为A B C或C A B或 B C A （通过观察发现以上3种排列A字母开始读顺序为A B C ） 当电压为逆（负）相序时，电压排列顺序应为A C B或B A C或 C B A（通过观察发现以上3种排列A字母开始读顺序为A C B ） A C B A B C
㈡ 培训所需的设备- CKM2002பைடு நூலகம்控模拟器
一、计量六角图所需的培训设备
㈢辅助表格
目录
一、计量六角图所需的培训设备 二、基本知识原理 三、计量六角图相关数据测量 四、被测电表的相序判断 五、根据判断画出六角图 六、根据六角图写出实际功率公式
二、基本知识原理
㈠ DP-I使用介绍； 仪器操作步骤： 先接线、后开机； 先开机、后拆线的接线程序，严禁开机后插、 拔电压、钳表插头。 测相电压、线电压时用的量程档为U1或U2, 测电流时为I2 (计量不要用I1) 测量相电压时的接地端子在仪器右上角。 测量相位角时用的量程档为 注意：不需要用到的接线，不要接入。 电流流入方向必须与电流钳方向箭头 相符。

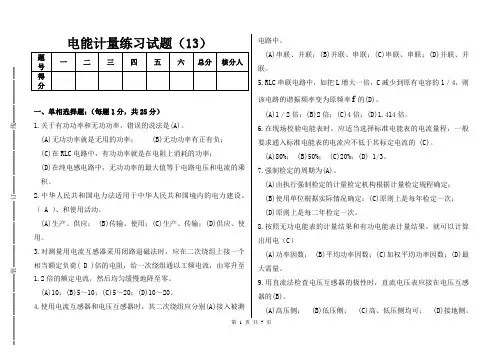

电能计量练习试题13
第 1 页 共 7 页电能计量练习试题（13）一、单相选择题：（每题1分，共25分） 1.关于有功功率和无功功率，错误的说法是(A)。
(A)无功功率就是无用的功率； (B)无功功率有正有负； (C)在RLC 电路中，有功功率就是在电阻上消耗的功率； (D)在纯电感电路中，无功功率的最大值等于电路电压和电流的乘积。
2.中华人民共和国电力法适用于中华人民共和国境内的电力建设、（ A ）、和使用活动。
(A)生产、供应； (B)传输、使用；(C)生产、传输；(D)供应、使用。
3.对测量用电流互感器采用闭路退磁法时，应在二次绕组上接一个相当额定负荷( D )倍的电阻，给一次绕组通以工频电流，由零升至1.2倍的额定电流，然后均匀缓慢地降至零。
(A)10；(B)5～10；(C)5～20；(D)10～20。
4.使用电流互感器和电压互感器时，其二次绕组应分别(A)接入被测电路中。
(A)串联、并联；(B)并联、串联；(C)串联、串联；(D)并联、并联。
5.RLC 串联电路中，如把L 增大一倍，C 减少到原有电容的1／4，则该电路的谐振频率变为原频率f 的(D)。
(A)1／2倍；(B)2倍；(C)4倍；(D)1.414倍。
6.在现场校验电能表时，应适当选择标准电能表的电流量程，一般要求通入标准电能表的电流应不低于其标定电流的 (C)。
(A)80%； (B)50%； (C)20%；(D) 1/3。
7.强制检定的周期为(A)。
(A)由执行强制检定的计量检定机构根据计量检定规程确定； (B)使用单位根据实际情况确定；(C)原则上是每年检定一次； (D)原则上是每二年检定一次。
8.按照无功电能表的计量结果和有功电能表计量结果，就可以计算出用电（C ）(A)功率因数； (B)平均功率因数；(C)加权平均功率因数；(D)最大需量。
9.用直流法检查电压互感器的极性时，直流电压表应接在电压互感器的(B)。
(A)高压侧； (B)低压侧； (C)高、低压侧均可； (D)接地侧。
绘制六角图并判定电能表接线的正确性
三相对称交流电特点 Û B比Û A滞后 120。或超前120。 ；Û C比 Û B滞后
120。或超前120。 。
（2）三个线电压Û AB 、Û BC 、 Û CA 大小相等： • UAB= UBC = UCA =U •三个线电压相位差相等，依次相差120。 ：
• Û BC 比UAB滞后120。或超前120。 ；Û CA比Û BC 滞后120。或超前120。
一、三相交流电的向量基础 二、三相三线二元件交流电路的电能计量 三、三相三线二元件交流电路的相序 四、三相三线二元件交流电路错误接线分析 五、电压相序排列方式与角度的关系 六、三角函数公式
一、三相交流电的向量基础
1、三相对称交流电（一般指电压）特点： （1）、三个相电压Û A 、 Û B、Û C大小相等。 • UA=UB= UC= UX •三个相电压相位差相等，依次相差120。
• ÎA与Û A的相位差ɸA • ÎB与Û B的相位差ɸB • ÎC与Û C的相位差ɸc •在三相电压对称、三 相负载对称的情况下 ɸA = ɸB = ɸc =ɸ
二、三相三线二元件交流电路的电能计量
1、计量接线图
（三相三线二元件有功电能表接线图）
2、计量向量图
（正相序）
Байду номын сангаас
（逆相序）
3、计量表达式
以上的线电压比相应的相电压超前30。
（2）逆序：又称反序、负序 •相次电滞压后Û2A4、0。Û B、Û C 依次超前120。 ，或Û A 、 Û B、Û C依 •线Û电CA依压次Û A滞B 、后Û2B4C0、。 Û CA依次超前120。 ，或Û AB 、Û BC 、 •相电压与线电压的相位关系：
以上的线电压比相应的相电压滞后30。
谢谢！
电工考试题库2024(专业训练)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.电力电容器在运行中出现“咕咕”声,说明电容器有( )故障.A.密封不良B.内部有局部放电C.通风不良D.漏油答案:B2. 隔离开关安装完毕试合时，要求动片进入插口的深度不小于静片长度的( )。
A.70%B.80%C.90%D.100%答案:C3. 为了供给稳定的电压，控制电力潮流或调节负载电流，均需对变压器进行( )调整。
A.电压B.电流C.有功答案:A4. F系列可编程序控制器中的ANB指令用于( )。
A.串联连接B.并联连接C.回路串联连接D.回路并联连接答案:C5. 平台的UPS的蓄电池应( )检查一次。
A.每季度B.每月C.每周D.每年答案:C6. 低压电力线路的拉线与带电体的最小净距离为( )。
A.0.05mB.0.1mC.0.15mD.0.2m答案:A7. 接闪线属于避雷装置中的一种,它主要用来保护( )。
A.变配电设备B.房顶较大面积的建筑物C.高压输电线路答案:C8. 下列不属于助焊剂的特性为( )。
A.去除氧化膜并防止氧化B.辅助热传导C.降低金属表面张力D.使焊点失去光泽答案:D9. 带有撞击器的xrn熔断器，常与环网柜和箱变中的( )配合使用。
A.接地开关B.联锁机构C.高压负荷开关答案:C10. 钢筋混凝土杆属于( )A.木杆B.水泥杆C.金属杆D.直线杆答案:B11. 变压器高压侧额定电流可按容量{KVA}的( )%进行估算。
A.20B. 6C. 1答案:B12. 在TN一C系统中，用电设备的金属外壳应当接( )干线。
A.PENB.NC.PED.接地答案:A13. 10kV及以下线路与35kV线路同杆架设时,导线间的垂直距离不就小于( )m。
A. 1B. 2C. 3答案:B14. 为了提高设备的功率因数，可采用措施降低供用电设备消耗的( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
㈠ 爱邦A-13使用介绍
仪器界面： 部分同事会混淆仪器上的 U1/U2/I1/I2与我们要测得数据的的区别 （不是同一个概念，仪器上的只是表示量程 而已）。 仪器操作步骤： 先接线、后开机； 先开机、后拆线的接线程序，严禁开机后插、 拔电压、钳表插头。 测相电压、线电压时用的量程档为U1-200V, 测电流时为I2-10A(不要用I1) 测量相电压时的接地端子在仪器右上角。 测量相位角时，电压对电压的相位角为U1U2， （记得电表接线端不要插错顺序。记 得第一套端子一直对着U12） 测量电压对电流则用 U1- I2. 仪器接线要 注意用I2.。注意电流钳有红点的是电流流 入方向。
采用计量六角图判断高压计量 装置的接线是否正确
速学版
V1.0
目录
一、计量六角图所需的培训设备 二、基本知识原理 三、计量六角图相关数据测量 四、被测电表的相序判断 五、根据判断画出六角图 六、根据六角图写出实际功率公式
一、计量六角图用途及注意事项
计量六角图用途：计量六角图可以测到现场电表各相的实 际相位角，有利于判断错误接线的情况，为将来追补电量 作为技术依据。 带电培训及现场工作的安全注意事项： 现场设备是带电的，必须先验明带电部位及做好安全 措施，且 必须一人操作一人监护。
㈡ CKM2002程控模拟器使用介绍
接地端子
目录
一、计量六角图所需的培训设备 二、基本知识原理 三、计量六角图相关数据测量 四、被测电表的相序判断 五、根据判断画出六角图 六、根据六角图写出实际功率公式
U12
U23
三、计量六角图相关数据测量
需测量的数据如下： 1)需测电压如下： U１N、 U2N、 U3N U１2、 U23、 U31 2)需测电流如下： I1 、 I3 3)需测相位如下： U12与 U23、U31、I1、 I3 的相位角
故判断负载为感性□/容性□。
ú ab
ú a Ｉ１
ú ac ia
根据正常情况的ia、ic位置 可以由图看出： ic ia ， I3=____ I1=____ 270+ φ (用φ表示) α=_____ β=______( 210+ φ 用φ表示) （其中：α = U12∨I1 =Ubc∨I1 β = U32∨I3 = Uac∨I3）
φ
ú cb Ｉ3 ú c ic φ ú bc ú ca
ú b
ú ba
目录
一、计量六角图所需的培训设备 二、基本知识原理 三、计量六角图相关数据测量 四、被测电表的相序判断 五、根据判断画出六角图 六、根据六角图写出实际功率公式
一、计量六角图所需的培训设备
㈡ 培训所需的设备 CKM2002程控模拟器 CKM2002程控模拟装置通过模拟 三相三线和三相四线 电能表1060种 常见出现的错误接线形式，针对供电 系统接表、检表人员进行培训和考核， 以增强其现场检验及纠错技能和现场 校验仪的错误接线判断技能。
二、计量六角图所需的培训设备
目录
一、计量六角数据测量 四、被测电表的相序判断 五、根据判断画出六角图 六、根据六角图写出实际功率公式
根据判断画出六角图： 先画出U12 、 U32 以U12为基准画出I1、 I3；
U与i夹角大于0或U顺时针转动才到i 时，则负载为感性，反之为容性。
U３1
U３N
U２N U１N
目录
一、计量六角图所需的培训设备 二、基本知识原理 三、计量六角图相关数据测量 四、被测电表的相序判断 五、根据判断画出六角图 六、根据六角图写出实际功率公式
三、被测电表的相序判断
基本常识介绍： 1)分别测出U１N、 U2N、 U3N U×N=0V U３N ＝> UB＝U× 2) U12 ∨ U23= 120度 ＝> 电压为正相序。 U２N U12 ∨ U23= 240度 ＝> 电压为逆相序。 U１N 3） 当电压为正（顺）相序时，电压排列顺序应为A B C或C A B或 B C A （通过观察发现以上3种排列A字母开始读顺序为A B C ） 当电压为逆（负）相序时，电压排列顺序应为A C B或B A C或 C B A（通过观察发现以上3种排列A字母开始读顺序为A C B ） A C B A B C
一、计量六角图所需的培训设备
㈠ 培训所需的工具-相位仪 1.DP-I优缺点
优点： 价格相对低廉。 缺点： 操作复杂、容易误操作。
一、计量六角图所需的培训设备
㈠ 培训所需的工具-相位仪 2.爱邦A-13优缺点
优点： 操作简单、不容易误操作。 缺点： 价格昂贵。
㈡ 培训所需的设备- CKM2002程控模拟器
一、计量六角图所需的培训设备
㈢辅助表格
目录
一、计量六角图所需的培训设备 二、基本知识原理 三、计量六角图相关数据测量 四、被测电表的相序判断 五、根据判断画出六角图 六、根据六角图写出实际功率公式
二、基本知识原理
㈠ DP-I使用介绍； 仪器操作步骤： 先接线、后开机； 先开机、后拆线的接线程序，严禁开机后插、 拔电压、钳表插头。 测相电压、线电压时用的量程档为U1或U2, 测电流时为I2 (计量不要用I1) 测量相电压时的接地端子在仪器右上角。 测量相位角时用的量程档为 注意：不需要用到的接线，不要接入。 电流流入方向必须与电流钳方向箭头 相符。
三、被测电表的相序判断。
案例：根据数据和基本 常识作出初步推论； 1) =0V ＝> UB＝ 2) U12 ∨ U23= ______ ＝> 电压为____相序。 3） ＝>
1 2 3 电压排列顺序应为___ ___ ___
4） 对于三相三线电能表：有两个元件计量电量。 第一元件：电表的工作电压为：U12 = U__ 电流为：I1； 第二元件：电表的工作电压为：U32 = U__ 电流为：I3；
