单片机综合实验报告题目: 8路抢答器实验班级：姓名：学号：指导老师：时间：一、实验内容：以单片机为核心，设计一个8位竞赛抢答器：同时供8名选手或8个代表队比赛，分别用8个按钮S0～S7表示。

本实验有Protues软件仿真。

分别设置一个抢答控制开关S1和复位开关S2，由主持人控制。

抢答器具有锁存与显示功能。

即选手按按钮抢答时，锁存相应的编号，并且优先抢答选手的编号一直保持显示在显示器上，直到主持人将系统复位为止。

抢答器具有定时抢答功能，且一次抢答的时间由主持人设定为30秒。

当主持人启动“开始”键后，定时器进行减计时，同时绿色LED灯亮。

二、实验电路及功能说明分别设置一个抢答控制开关S1和复位开关S2，由主持人控制。

抢答器具有锁存与显示功能。

即选手按按钮抢答时，锁存相应的编号，并且优先抢答选手的编号一直保持显示在显示器上，直到主持人将系统复位为止。

参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统复位为止。

复位后参赛队员可继续抢答。

如果定时时间已到，无人抢答，本次抢答无效，系统报警红色LED灯亮，并禁止抢答，定时显示器上显示00。

三、实验程序流程图：主程序；非法抢答序；抢答时间调整程序；回答时间调整程序；倒计时程序；正常抢答处理程序；犯规处理程序；显示及发声程序。

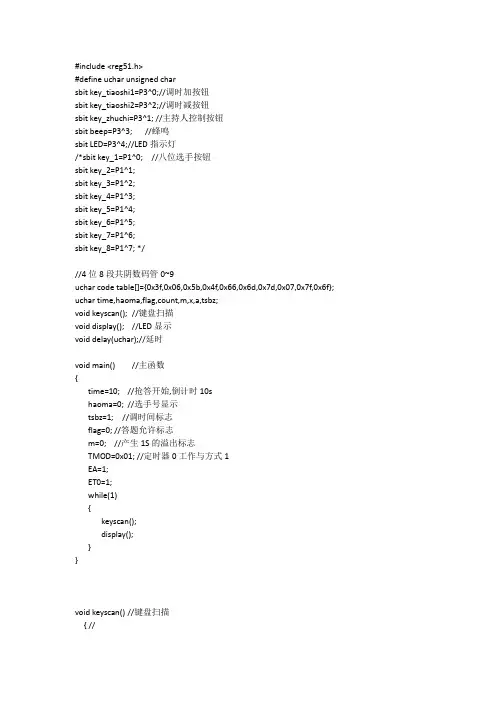

主流程图如下图所示子程序四、实验结果分析五、心得体会六、程序清单#include <reg51.h>#define uchar unsigned char#define uint unsigned intsbit wela_a=P3^0;sbit wela1=P3^1;sbit wela2=P3^7;sbit rest=P3^5;sbit host=P3^6;sbit led1=P3^4;//绿灯sbit led2=P3^3;//红灯sbit led3=P3^2;//黄灯sbit key1=P1^0;sbit key2=P1^1;sbit key3=P1^2;sbit key4=P1^3;sbit key5=P1^4;sbit key6=P1^5;sbit key7=P1^6;sbit key8=P1^7;uchar x,q,d,s,ge,t0,t1,start,flag; uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};void init();/*初始函数申明*/void display(uchar s,uchar ge,uchar a); void delay(uint z); void keyscan();void main(){init();display(s,ge,a);while(1){if(host==0) //主持人控制开关{delay(5);if(host==0){flag=1;start=1;delay(5); 延时while(!host); 检测开关}}if(rest==0) //复位{delay(5);if(rest==0){q=30;led2=1;led3=1;x=0;delay(5);.-start=1;delay(5);while(!rest);}}if(flag==1){if(start==0)//选手按下，倒计10秒开始 {led3=0;wela1=0;wela2=0;delay(1);TR0=0;TR1=1;display(s,ge,a);delay(1);}if(start==1)//主持人按下，倒计时30秒{led1=0;wela1=0;wela2=0;delay(1);TR0=1;TR1=0;display(s,ge,a);delay(1);keyscan();}}}}void init()/*初始化*/{t0=0;t1=0;flag=0;q=30;d=10;wela_a=0;a=0;TMOD=0x11;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EA=1;ET0=1;ET1=1;TR0=0;TR1=0;}void display(uchar s,uchar ge,uchar a)/*数码管动态扫描*/{wela1=1;P0=table[ge];delay(5);wela2=1;.-P0=table[s];delay(5);wela_a=0;P2=table[a];delay(5);}void keyscan()/*按键扫描函数*/ {if(key1==0){delay(5);if(key1==0){a=1;P2=table[a];start=0;TR1=1;TR0=0;delay(5);while(!key1);}}if(key2==0){delay(5);if(key2==0){a=2;P2=table[a];start=0;delay(5);while(!key2);}}if(key3==0){delay(5);if(key3==0){a=3;P2=table[a]; start=0;delay(5);while(!key3);}}if(key4==0){delay(5);if(key4==0){a=4;P2=table[a]; start=0;delay(5);while(!key4);}}if(key5==0){.-delay(5);if(key5==0){a=5;P2=table[a]; start=0;delay(5);while(!key5);}}if(key6==0){delay(5);if(key6==0){a=6;P2=table[a]; start=0;delay(5);while(!key6);}}if(key7==0){delay(5);if(key7==0){a=7;P2=table[a]; start=0;delay(5);while(!key7);}}if(key8==0){delay(5);if(key8==0){a=8;P2=table[a];start=0;delay(5);while(!key8);}}}void delay(uint z)/*延时函数*/{uint i,j;for(i=z;i>0;i--)for(j=110;j>0;j--);}void time0() interrupt 1/*定时器0*/ {TH0=(65536-50000)/256;TL0=(65536-50000)%256;s=q/10;ge=q%10;t0++;.-if(t0==20){t0=0;q--;s=q/10;ge=q%10;if(q==0){while(1){q=0;a=0;led1=1;led2=0;wela1=0;wela2=0;delay(1);display(s,ge,a);}}}}void time1() interrupt 3/*定时器1*/ {TH1=(65536-50000)/256;TL1=(65536-50000)%256;s=d/10;ge=d%10;t1++;if(t1==20){t1=0;d--;s=d/10;ge=d%10;if(d==0){while(1){d=0;a=0;led1=1;led3=1;led2=0;wela1=0;wela2=0;delay(1);display(s,ge,a);}}}}//最后，给朋友们一点点提示，本程序有一点点小问题，有个中断没关，当主持人复位之后，后面的选手回答问题的时间就没有10秒了（可怜啊）。

但还是可以运行的，要求不高的朋友可借鉴一哈。
