《手动试压泵操作规程》
一、概述
手动试压泵是一种用于对管道、容器等压力设备进行试压的装置，其操作规程非常重要。
正确的操作规程不仅可以确保设备的安全运行，还可以提高工作效率，减少人为失误。
二、操作步骤
1.检查设备
在操作手动试压泵之前，首先要对设备进行检查，确保设备处于正常工作状态。
包括检查泵的连接管路是否有泄漏，检查压力表的指针是否正常等。
2.装填介质
在进行试压前，需要将介质装填至手动试压泵的容器内。
注意装填介质的过程中要注意安全，避免介质泄漏或者对人身造成伤害。
3.泵操作
将手动试压泵的把手往复操作，使介质被压缩并传递到被试压的管道或容器内。
在操作过程中要注意力均匀，保证被试压设备内部的介质受到均匀的压力。
4.观察压力
在试压的过程中，要时刻关注压力表的指示，确保试压的压力在安全范围内。
一旦发现压力超出安全范围，应立即停止压力，
并排除故障。
5.卸压
试压完成后，需要将介质从被试压的设备内卸压，确保设备内部的介质排放干净，方便下次使用。
三、注意事项
1.操作人员必须经过专业培训，掌握操作规程，并持证上岗。
2.在操作过程中要严格遵守操作规程，不得擅自更改操作步骤。
3.必须保持设备的清洁和维护，确保设备处于良好的工作状态。
4.在试压过程中，要密切注意压力变化情况，随时准备应对突
发情况。
通过严格遵守《手动试压泵操作规程》，可以有效确保试压作业的安全和准确性，提高工作效率，保障设备的正常运行。
试压泵十大品牌-上海阳光泵业
试压泵十大品牌-上海阳光泵业上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、4DSY-Ⅰ双缸手动试压泵概述：1、用途，4DSY-Ⅰ泵是适用于锅炉、管道、阀门、容器以及试验室获得液体高压源的试验。
2、标准：4DSY-Ⅰ泵是按机械工业部制定的新型全系列试压泵（以下简称泵）标准《JB/TQ453-463-86》及《JB/TQ625-87》进行设计的。
基本参数性能、质量符合标准要求。
3、规格范围：本系统泵具有从低压大流量到高压小流量的特点，两种流量能自动变换在额定排出压力以下可进行任意数值的试压，额定排压力为6.3、16、25、40、63Mpa五个规格，为用户选择提供了方便。
二、4DSY-Ⅰ双缸手动试压泵基本结构简介：本泵结构简单，操作方便，容易掌握。
是由水箱、机架、柱塞、控制器、手柄和工作接管等部件组成。
如图所示。
水箱下面装有四个滚轮便于移动，水箱上面装有水缸，水缸分低压缸体，低压柱塞体和高压柱塞等部分组件构成，低压柱塞体同时又是高压缸体，内装高压柱塞，低压柱塞通过联动板手柄在工作时做往复运动，低压缸体与水箱盖制成一体，在其上面装有机架和高压缸，机架上面装有控制器，在控制器的侧面分别装有放水阀针及手轮、控制阀针及手轮和工作接管。
在控制器的上方装有压力表。
试压泵十大名牌排名,试压泵的使用方法
随着工业领域对试压泵需求的不断增加，市场上试压泵品牌和种类也越来越多。
为了方便用户选择，本文将根据品牌知名度、产品质量、性能参数、售后服务等综合因素，对试压泵十大名牌进行排名，并简要介绍各品牌的特点。
1. 上海阳光泵业上海阳光泵业是一家历史悠久的水泵品牌，以其卓越的品质和性能赢得了广泛的市场声誉。
该品牌的试压泵采用先进的生产技术和严格的质量控制，确保产品的高可靠性。
其产品广泛应用于石油、化工、电力、环保等领域。
同时，阳光泵业还提供完善的售后服务，为用户提供及时的技术支持和维修服务。
2. 威肯试压泵以其高效、稳定、安全可靠的特点在市场上备受青睐。
该品牌注重技术创新和研发投入，不断推出具有竞争力的新产品。
同时，威肯还提供售后服务，为用户提供全方位的支持。
3. 富兰克林试压泵以其高效能、低噪音、长寿命等优点受到用户的认可。
该品牌在产品研发上不断推陈出新，致力于提供更高效、更可靠的试压泵解决方案。
同时，富兰克林还注重环保和可持续发展，积极推广环保型试压泵。
4.福禄克试压泵以其高品质、高性能和高效率赢得了用户的信赖。
该品牌在产品研发上不断创新，注重提升产品的可靠性和稳定性。
同时，福禄克还提供售后服务和技术支持，为用户提供全方位的服务。
5. 霍尼韦尔试压泵以其高效、稳定、安全可靠的特点在市场上占有一定的份额。
该品牌注重技术研发和品质控制，确保产品的性能和质量达到国际水平。
同时，霍尼韦尔还提供定制化的试压泵解决方案，满足不同用户的需求。
6. 拜耳试压泵以其高品质、高性能和高效率在市场上具有一定的竞争力。
该品牌注重技术创新和研发投入，不断推出新产品以满足用户的需求。
同时，拜耳还提供售后服务和技术支持，为用户提供全方位的服务。
7. 英格索兰试压泵以其高效、稳定、安全可靠的特点在市场上受到用户的青睐。
该品牌注重技术研发和品质控制，确保产品的性能和质量达到国际水平。
同时，英格索兰还提供定制化的试压泵解决方案，满足不同用户的需求。
阳光泵业4GSY电动试压泵用户手册
三、 技术参数
本系列试压泵共有八种型号。基本参数如下表：
型号
额定排出
流量 L/h
高压柱 配套电机
压力 MPa 高压时 低压时 塞直径 型号 功率
外形尺寸 重量 长×宽×高 KG
4GSY-520/6.3 6.3
520 1350 40
4GSY-400/10
10
400 1250 35
4GSY-500/16
45
55
–20～–30
54
46
–30～–40
70
30
整台装在水箱上，水箱盖兼作底座，水箱下有滚轮。使泵能灵
活移动。电动机与减速箱一起装在水箱盖上，籍挠性爪型联轴器相
连接，减速箱系蜗杆蜗轮传动，速比为 3：41。
蜗轮轴两端有互成 180 度的偏心轴,通过两侧传动箱内的滑块
与十字头机构,将旋转运动转变为往复直线运动.传动箱两端各装有
4
180 362
32
116
4GSY-1 型 146/6.3 6.3
146 328
30
1.1
116
Y90L-4
4GSY-1 型 104/10
10
104 286
25
116
4GSY-1 型 65/16
16
4GSY-1 型 40/25
25
65
247
20
40
222
16
116 740×370×890
116
4GSY-1 型 29/40
集水器上装有压力表，当被试器件达到试验压力，停机关闭截 止阀后，压力表扔指示试验压力。
–8–
-8-
上海阳光泵业制造有限公司
地址：上海市共和新路 3088 弄 邮编：200072 电话：021-66528888 传真：021-66525619 网址： 邮箱：sales@
试压泵使用方法及型
试压泵使用方法及型号一、试压泵产品概述：试压泵，是本设计制造的一种更新产品，它继承了老试压泵“三化”程度高，使用寿命长、性能稳定、移动灵活、重量轻等特点。
二、试压泵产品用途：4DSY--I型电动试压泵，（以下简称泵）是专供各类压力容器、管道、阀门、蒸气锅炉等作水压试验和试验室中获得高压液体的设备。
本泵系按水压试验要求而特殊设计。
在试压的初始阶段（四缺工作）能迅速充液和升压，以缩短试验时间。
具有较大的流量。
当压力超过1.6Mpa(此压力可以调低)后，为使试压过程能较平稳而缓慢地进行。
则流量自动减小，所以本泵在高、低时具有两种流量并能自动变换。
凡在额定排出压力以下，可进行任意数值的水压试验。
三、试压泵产品特点：1、生产的4DSY-I电动试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。
试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在国防科研重点开发项目中应用。
为我国重大的科研项目地下如：高压爆破试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了重大贡献。
2、该试压泵系按水压试验要求而特殊设计。
在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。
当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。
则流量自动减少。
所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。
四、试压泵安装与使用：1．开箱后的安装本泵开箱后，应装上滚轮和压力表。
将四只滚轮套在轮轴上（垫圈在滚轮两侧）穿好开口锁。
压力表拧入上端压力表接头螺母上，使表面朝向便于观察的方向。
自集水器的工作接头至被试器件接好管路和电源线后,即可投入运行。
2．使用方法（1）使用前的准备：a、减速箱内加足润滑油，使油面达到油标中间。
润滑油为黑色齿轮油（SYB1103-62S）。
b、两侧传动箱内加30机械油（GB443-64）。

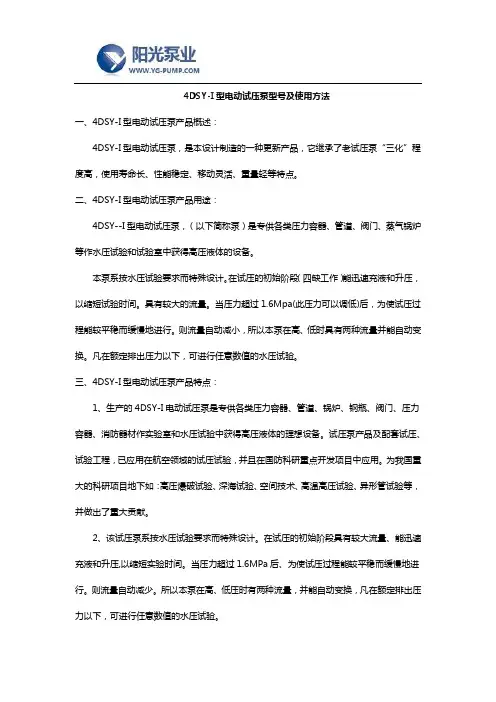

4DSY-I型电动试压泵型号及使用方法
4DSY-I型电动试压泵型号及使用方法一、4DSY-I型电动试压泵产品概述：4DSY-I型电动试压泵，是本设计制造的一种更新产品，它继承了老试压泵“三化”程度高，使用寿命长、性能稳定、移动灵活、重量轻等特点。
二、4DSY-I型电动试压泵产品用途：4DSY--I型电动试压泵，（以下简称泵）是专供各类压力容器、管道、阀门、蒸气锅炉等作水压试验和试验室中获得高压液体的设备。
本泵系按水压试验要求而特殊设计。
在试压的初始阶段（四缺工作）能迅速充液和升压，以缩短试验时间。
具有较大的流量。
当压力超过1.6Mpa(此压力可以调低)后，为使试压过程能较平稳而缓慢地进行。
则流量自动减小，所以本泵在高、低时具有两种流量并能自动变换。
凡在额定排出压力以下，可进行任意数值的水压试验。
三、4DSY-I型电动试压泵产品特点：1、生产的4DSY-I电动试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。
试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在国防科研重点开发项目中应用。
为我国重大的科研项目地下如：高压爆破试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了重大贡献。
2、该试压泵系按水压试验要求而特殊设计。
在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。
当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。
则流量自动减少。
所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。
四、4DSY-I型电动试压泵安装与使用：1．开箱后的安装本泵开箱后，应装上滚轮和压力表。
将四只滚轮套在轮轴上（垫圈在滚轮两侧）穿好开口锁。
压力表拧入上端压力表接头螺母上，使表面朝向便于观察的方向。
自集水器的工作接头至被试器件接好管路和电源线后,即可投入运行。
2．使用方法（1）使用前的准备：a、减速箱内加足润滑油，使油面达到油标中间。
电动试压泵参数
电动试压泵参数在建设资源节约型、环境友好型社会的中国，能耗越来越成为观察经济运行的一个重要指标。
尽管去年我国没能完成节能指标，但国家统计局等三部门发布的最新统计显示，今年上半年全国单位GDP能耗同比降低2.78％，这表明在中央和各有关部门的努力下，节能减排这一经济发展中的大难题取得了令人欣慰的进展。
年前中央经济工作会议和今年初召开的全国“两会”都提出，要把节能减排作为调整经济结构、转变增长方式的突破口和重要抓手，作为宏观调控的重点任务。
半年来，国家出台了一系列针对性的政策措施，可谓多管齐下。
在财政支持方面，国家上半年安排国债资金和财政预算内资金10.22亿元，支持建筑节能项目184个，可形成657万吨标准煤节能能力；安排中央预算内投资5.74亿元，支持污染治理项目144个。
近期，中央财政又增加100亿元，共213亿元用于支持节能减排。
在地方上，有21个省（区、市）设立或增加了节能减排专项资金。
4DSY-Ⅰ型电动系列试压泵一、产品概述:1、本单公司生产的4DSY-1系列试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。
试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在国防科研重点开发项目中应用。
为我国重大的科研项目地下如：高压爆破试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了重大贡献。
2、该泵系按水压试验要求而特殊设计。
在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。
当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。
则流量自动减少。
所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。
二、性能参数：型号额定排出压力mpa流量L/H配套电机外形尺寸长×宽×高mm重量Kg 高压时低压时型号功率KW4DSY-I型180/44180362Y90L-4 1.1470×370×891164DSY-I型146/6.3 6.3146328Y90L-4 1.1470×370×891164DSY-I型104/1010104286Y90L-4 1.1470×370×891164DSY-I型65/161665247Y90L-4 1.1470×370×891164DSY-I型40/252540222Y90L-4 1.1470×370×891164DSY-I型29/404029211Y90L-4 1.5470×370×891164DSY-I型21/636321203Y90L-4 1.5470×370×891164DSY-I型14/808014196Y90L-4 1.5470×370×891164DSY型电动系列试压泵一、产品概述:1、本单公司生产的4DSY系列电动试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。
手动打压泵型号定义及安装操作
手动打压泵型号定义及安装操作
一、手动打压泵产品概述：
手动打压泵(以下简称打压泵)是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵，采用标准立式电机和快装式机械密封，更换非常方便。
泵的过流部分均采用不锈钢(304\316)材料制成，可适用于轻度腐蚀性介质。
该产品可替代国外CR、CRN等同类产品。
产品投放市场后，以其高效节能、质量可靠、使用范围广等特点，深受广大用户的喜爱。
二、手动打压泵产品特征：
1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。
5、多级离心泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。
6、采用标准电机，用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。
三、手动打压泵输送介质：
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。
四、手动打压泵技术参数：
流量：4.2-504m3/h
扬程：24-240m
功率：1.5-450kw
转速：2900r/min
口径：φ40-φ250
常温型：-15℃-+70℃;热水型：-15℃-+120℃;工作压力：≤2.4Mpa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SYL手动试压泵型号及安装
上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!
一、SYL手动试压泵产品概述:
本公司生产的手动试压泵是测定受压容器及受压设备的主要测试仪器，最高工作压力可达800千克每毫米，能够正确指出从0到800千克每毫米以内任何阶段的正确压力来作水压试验。
广泛用于锅炉、化工、轻工、建筑安装工程、航天、科学系统、专门试验各种受压容器和受压设备、管道阀门、橡胶管件及其它受压装置进行试压之用。
二、SYL手动试压泵性能特点：
本公司生产的试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便，大大地提高工作效率等特点。
三、SYL手动试压泵使用与维修：
1．试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50°C 清水、乳化液或运动粘度<45mm2/s的油器。
禁止使用有泥沙及其它污染物的不清洁水。
2．为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。
3．在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。
4．在试压过程中若发现有任何细微的掺水现象，应立即停止工作进行检查和修理，严禁在掺水情况下继续加大压力。
5．试压完毕后，先松开放水阀，压力下降，以免压力表损坏。
四、SYL手动试压泵使用方法与注意事项：
1、开箱后的安装：
1) 开箱后请先按装箱单清点随机技术文件和备件。
熟悉使用说明书后再将泵安装好
2) 请先卸下箱盖上的两只螺栓，取出箱内所装的零部件；再卸下进水管、回水管、然后将进水管、回水管穿过箱盖，再分别套在进水接头、余水接头上，
3) 把箱盖装回水箱后，将泵体和支架装回水箱上面，拧紧联接螺栓。
4) 将压力表的表面转向柱塞和手柄方向.
5) 安装好工作接管和手柄，拉出底部的活动足架，灌满工作介质后，便可使用.
2、使用方法：
1) 使用前的准备工作：
a. 在泵体的销轴、力臂叉的销轴及柱塞顶端滴注一点机油，以资润滑.
b. 水箱应经清洗，所加工作介质（水或粘度和水相近的油品）应当洁净，应在5~60℃间，并宜略?于环境气温.
c. 压力表的量程不应低于试验压力的1.5倍，如本泵配带之压力表量程太大时，请另配合适的压力表。
d. 被试器件中应预先放尽空气，充满工作介质，以?短试压时间
e. 开启控制阀，摇动手柄，若无阻滞现象及其他异常情况，即可开绐试压工作。
2) 使用中注意事项：
a. 泵在使用中的工作压力不得超过本泵的额定拌出压力.
b. 工作中如发现泵或其他部份有渗漏现象应停机泄压进行检修.
c. 当泵的排出压力达到试验压力时，应关闭控制阀，使泵与被试系统关断.
d. 使用中应注意不断补充工作介质。
3) 试压泵的联接尺寸：
在泵的前方中心线上，离地高度735毫米处，设有工作管接头，随泵带有工作接管一根，长约1500毫米，接并有内螺纹为M22X1.5，请各用户按此尺寸安拌联接管路（见图2）工作接管系紫铜管所制，使用
时可适当弯曲，以适应不同方位的联接.
故障与排除
试压中如发生故障，应首先排除泵以外（被试器件、管路系统等渗漏）故障原因，再检查泵的故障而排除之一。
