ARM JTAG仿真器电路讨论
以下是我在实践中的一些积累，发现这点是因为我在尝试用对SAMSUNG S3C44B0 JTAG 适用的编程板电路给SAMSUNG的另一款ARM9内核MPU S3C2440 JTAG编程时出现问题，查阅了一些资料后最终解决。
希望这些对那些在自制ARM JTAG编程器上遇到困难的朋友一点帮助。
一. JTAG仿真器的实质
JTAG (Joint Test Action Group) 编程调试实质上是利用了MCU/MPU片上自带的跟踪调试功能（需MCU/MPU硬件支持）。
JTAG编程板一端与PC的并口相连，另一端连接至目标板，由于通常的MCU/MPU的工作电压在1.8V-3.6V之间，而PC机并口输出的电平逻辑为5V，因此需做电平转换，通常使用一枚缓冲/驱动器（如：74××244/74××541）作隔离，并通过电阻分压，限制进入目标板的电平。
因PC并口没有电压输出，所以编程板上的IC要由目标板供电，即：JTAG接口中的VCC脚是必须恰当连接的。
二. JTAG接口的管脚定义
主流的JTAG接口有14针和20针两种，管脚分配如图一
14针的JTAG接口为老式接口。
JTAG中的非地管脚定义如下图二。
三. 第一种线序的JTAG编程板电路
实测我所使用的SAMSUNG ARM7 S3C44B0开发套件中的JTAG编程板电路如图
但将该编程板与S3C2440相连后却无法正确载入程序。
依据244的输入输出关系，可整理PC并口与JTAG接口管脚的对应关系如下：
PC并口引脚
2 3 8 4
JTAG引脚
TCK TMS TDI nSRST
四. 第二种线序的JTAG编程板电路
经查阅S3C2440的官方JTAG编程板SJF2440的USER’S GUIDE中的编程板电路，整理PC 并口与JTAG接口管脚的对应关系如下：
PC并口引脚
2 3 4 11
JTAG引脚
TCK TDI TMS TDO
据此推测，使用S3C44B0 JTAG编程板对S3C2440的JTAG调试失败是因PC并口控制管脚的分配有区别。
即，S3C2440的JTAG调试代理模拟JTAG时序所用到的并口管脚与S3C44B0的调试代理所用到的不同。
据此，在S3C44B0 JTAG编程板上灵活飞线，再次使用该编程板对S3C2440调试成功。
五. 一点推测
在JTAG相关搜索里，发现网友李杰给出的一个JTAG编程板电路，如图五。
该电路中的JTAG管脚与PC并口管脚的对应关系与S3C2440 JTAG编程板中的此对应关系相同，而作者称，该电路适用于所有的ARM芯片。
据此推测：大多公司开发的ARM调试软件支持两种不同线序的并口模拟JTAG调试，并且在调试开始时能自动侦测出编程板硬件连接并实施控制。
官方给出的S3C2440 JTAG调试软件仅支持一种线序。
JTAG电路的工作原理
JTAG电路的工作原理JTAG（Joint Test Action Group）是一种用于测试和调试集成电路的标准接口。
它提供了一种简单、高效的方法来访问和控制电路中的内部信号和逻辑。
本文将详细介绍JTAG电路的工作原理。
JTAG电路由两部份组成：测试访问端（TAP）和测试访问控制器（TAC）。
TAP是位于被测试电路和测试设备之间的接口，用于传输数据和控制信号。
TAC 是测试设备中的逻辑电路，用于控制TAP并处理测试数据。
JTAG电路的工作原理如下：1. TAP控制状态机（TAP Controller State Machine）：TAP控制状态机是TAC 中的一种有限状态机，用于控制TAP的操作。
它包含四个状态：Test-Logic-Reset （TLR）、Run-Test/Idle（RTI）、Select-DR-Scan（SDR）和 Select-IR-Scan （SIR）。
在不同的状态下，TAP控制状态机会执行不同的操作。
2. 信号传输：JTAG电路通过四条信号线进行数据和控制信号的传输。
这四条信号线分别是：TCK（Test Clock）、TMS（Test Mode Select）、TDI（Test Data Input）和 TDO（Test Data Output）。
- TCK：测试时钟信号，用于同步数据传输和状态转换。
- TMS：测试模式选择信号，用于控制TAP状态机的状态转换。
- TDI：测试数据输入信号，用于向被测试电路传输测试数据。
- TDO：测试数据输出信号，用于从被测试电路读取测试结果。
3. TAP状态转换：TAP控制状态机通过TMS信号控制状态的转换。
根据TMS 信号的不同序列，TAP状态机可以从一个状态转换到另一个状态。
例如，从TLR 状态转换到RTI状态，或者从RTI状态转换到SDR状态。
4. 测试数据传输：在SDR状态下，可以通过TCK、TDI和TDO信号进行测试数据的传输。
AVRJTAGICE仿真器使用说明
AVRJTAGICE仿真器使用说明
首先，我们需要准备一台计算机和AVR JTAG ICE 仿真器。
将仿真器
插入计算机的USB接口，并确保计算机已安装了AVR Studio软件，这是
一款用于AVR 微控制器开发的集成开发环境（IDE）。
接下来，我们将目标设备与AVRJTAGICE仿真器连接起来。
首先，在
目标设备上找到JTAG接口的引脚，通常为4个或5个引脚，并将仿真器
的JTAG线连接到目标设备的JTAG接口上。
然后，将仿真器的USB线连接
到计算机的USB接口上。
现在，我们打开AVR Studio软件，并创建一个新的项目。
选择正确
的目标设备，并确保使用JTAG作为调试接口。
AVR Studio会自动检测到
连接的AVR JTAG ICE 仿真器，并在界面上显示连接状态。
在仿真调试模式下，我们可以通过设置断点、单步执行、查看变量值
等方式进行调试。
AVR Studio提供了丰富的调试功能，如查看寄存器、
查看存储器、查看端口状态等。
我们可以根据需要使用这些功能进行调试，以发现和修复程序中的错误。
在进行仿真调试时，还可以使用"Watch"功能监视变量的值。
通过添
加变量到监视列表中，我们可以随时查看变量的当前值，并在程序执行过
程中观察变量的变化情况。
当调试完成后，我们可以通过点击"Stop Debugging"按钮退出仿真调
试模式。
在退出之前，我们可以选择保存当前的仿真调试结果，以便日后
查看和分析。
arm仿真器
JTAG仿真器
JTAG仿真器
JTAG仿真器也称为JTAG调试器，是通过ARM芯片的JTAG边界扫描口进行调试的设备。JTAG仿真器比较便宜， 连接比较方便，通过现有的JTAG边界扫描口与 ARM CPU核通信，属于完全非插入式(即不使用片上资源)调试，它 无需目标存储器，不占用目标系统的任何端口，而这些是驻留监控软件所必需的。另外，由于JTAG调试的目标程 序是在目标板上执行，仿真更接近于目标硬件，因此，许多接口问题，如高频操作限制、AC和DC参数不匹配，电 线长度的限制等被最小化了。使用集成开发环境配合JTAG仿真器进行开发是采用最多的一种调试方式。
基本信息
基本信息
arm仿真器在线仿真器使用仿真头完全取代目标板上的CPU，可以完全仿真ARM芯片的行为，提供更加深入的 调试功能。但这类仿真器为了能够全速仿真时钟速度高于100MHz的处理器，通常必须采用极其复杂的设计和工艺， 因而其价格比较昂贵。在线仿真器通常用在ARM的硬件开发中，在软件的开发中较少使用，其价格高昂也是在线 仿真器难以普及的因素。 ARM SDT、ARM ADS、MULTI 2000、Hitools for ARM、Embest IDE for ARM五种集 成开发环境在国内有相对较畅通的销售渠道，用户容易购买。前三种由国外厂商出品，历史比较悠久，在全球范 围内应用较为广泛，后两种由国内厂商推出，具有很高的性价比。另外选取了国际市场上较流行的两种JTAG仿真 器：EPI公司的JEENI和ARM公司的Multi-ICE。
技术支持
技术支持
以上这些仿真器都可以通过ARM国内代理商购买，以及获得相关技术支持。 DSTREAM仿真器源自谢谢观看arm仿真器
用于调试基于ARM内核芯片的硬件模块
目录
JTAG仿真器原理
JTAG仿真器原理调试的基础是检测，而检测有“无损（non-intrusive）”和“无损（intrusive）”之分。
理想的检测手段应该是不使被测对象的状态（包括时序）因此而造成任何改变，否则测到的数据就不准确了。
可是，严格意义上的无损检测不可能实现，因此实际上是“测不准”的。
人们所能做到的只是尽量减少对被测对象的状态改变，将误差减少到可以接受的程度。
这还是比较容易理解的。

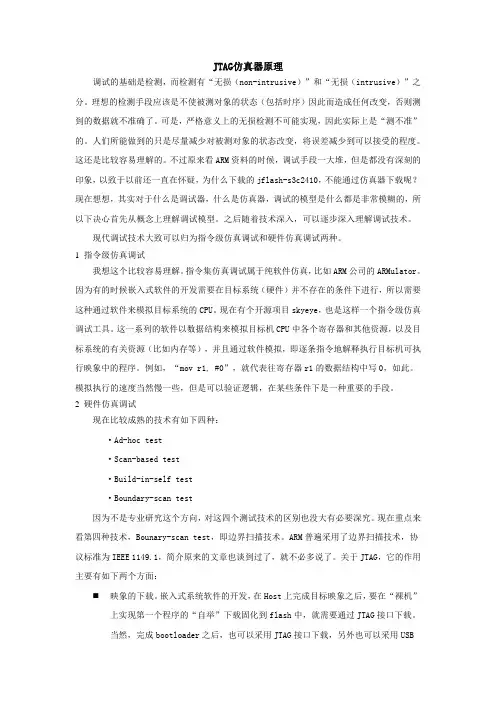

不过原来看ARM资料的时候，调试手段一大堆，但是都没有深刻的印象，以致于以前还一直在怀疑，为什么下载的jflash-s3c2410，不能通过仿真器下载呢？现在想想，其实对于什么是调试器，什么是仿真器，调试的模型是什么都是非常模糊的，所以下决心首先从概念上理解调试模型。
