物理中考真题(分类汇编)电热综合

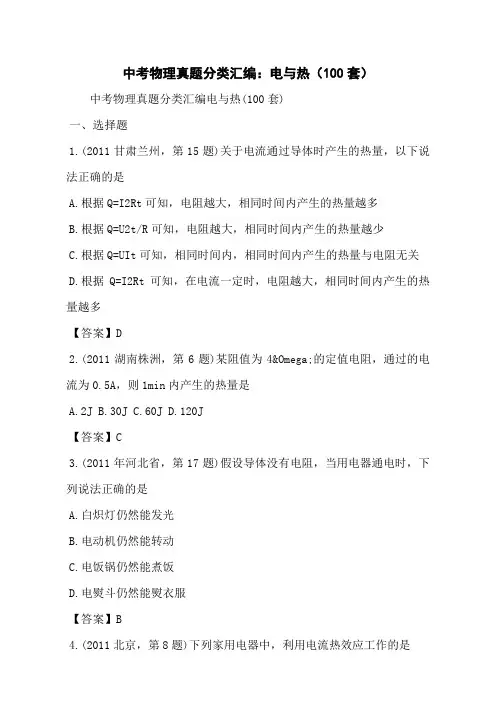

中考物理真题分类汇编：电与热(100套)
中考物理真题分类汇编：电与热（100套）中考物理真题分类汇编电与热(100套)
一、选择题
1.(2011甘肃兰州，第15题)关于电流通过导体时产生的热量，以下说法正确的是
A.根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多
B.根据Q=U2t/R可知，电阻越大，相同时间内产生的热量越少
C.根据Q=UIt可知，相同时间内，相同时间内产生的热量与电阻无关
D.根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多
【答案】D
2.(2011湖南株洲，第6题)某阻值为4Ω的定值电阻，通过的电流为0.5A，则1min内产生的热量是
A.2J
B.30J
C.60J
D.120J
【答案】C
3.(2011年河北省，第17题)假设导体没有电阻，当用电器通电时，下列说法正确的是
A.白炽灯仍然能发光
B.电动机仍然能转动
C.电饭锅仍然能煮饭
D.电熨斗仍然能熨衣服
【答案】B。

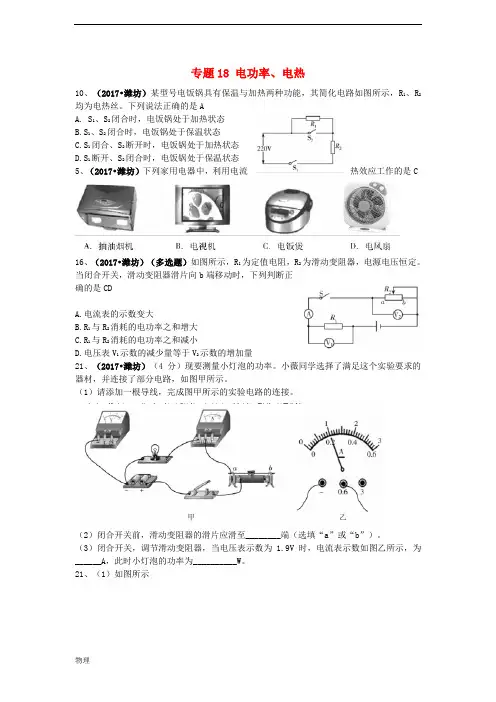

中考物理试题分类汇编专题18电功率、电热(含解析)
专题18 电功率、电热10、（2017•潍坊）某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。
下列说法正确的是AA. S1、S2闭合时，电饭锅处于加热状态B.S1、S2闭合时，电饭锅处于保温状态C.S1闭合、S2断开时，电饭锅处于加热状态D.S1断开、S2闭合时，电饭锅处于保温状态5、（2017•潍坊）下列家用电器中，利用电流热效应工作的是C16、（2017•潍坊）（多选题）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。
当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是CDA.电流表的示数变大B.R1与R2消耗的电功率之和增大C.R1与R2消耗的电功率之和减小D.电压表V1示数的减少量等于V2示数的增加量21、（2017•潍坊）（4分）现要测量小灯泡的功率。
小薇同学选择了满足这个实验要求的器材，并连接了部分电路，如图甲所示。
（1）请添加一根导线，完成图甲所示的实验电路的连接。
（2）闭合开关前，滑动变阻器的滑片应滑至________端（选填“a”或“b”）。
（3）闭合开关，调节滑动变阻器，当电压表示数为1.9V时，电流表示数如图乙所示，为______A，此时小灯泡的功率为__________W。
21、（1）如图所示（2）b （3）0.2 0.3811（2017•青岛）（多选题）.如图所示，电源电压保持2V不变，小灯泡L标有“2.5V0.2A”字样，小灯泡的阻值保持不变。
闭合开关S1、S2，下列说法正确的是：ADA.电源工作时，将其他形式的能转化为电能B.此时小灯泡L正常发光C.若只断开开关S2，小灯泡L变得更亮D.若开关 S2由闭合变为断开，电流表的示数变小12．（2017•威海）（多选题）如图所示．电源电压为 4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）．在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6AB．电流表的示数变化范围是0.3～0.5AC．电压表的示数变化范围是0～3VD．滑动变阻器连入电路的阻值变化范围是4～10Ω【考点】IH：欧姆定律的应用；J9：电功率与电压、电流的关系．【分析】知道灯泡的额定功率和额定电压，根据P=UI求出灯泡的额定电流；灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出灯泡正常发光时，滑动变阻器两端的最小电压，即电压表的最小示数；根据串联电路的电流特点可知电路中的最大电流为灯泡额的电流和滑动变阻器允许通过最大电流中较小的一个，根据欧姆定律求出电压表的最大示数，根据串联电路的电流特点和欧姆定律求出滑动变阻器接入电路中的最小阻值．【解答】解：小灯泡的额定电流I===0.5A，故A错误；由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．灯泡正常发光时的电压为2.5V，功率为1.25W，当灯泡正常发光时，串联电路总电压等于各分电压之和，此时电压表的最小示数U滑=U﹣U L=4.5V﹣2.5V=2V，此时电路中的最大电流I max=0.5A，此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；滑动变阻器接入电路中的电阻最大，灯泡的电阻：R L===5Ω，电路中的最小电流：I min===0.3A，电路中电流变化的范围是0.3A～0.5A，故B正确；此时灯泡分担的电压最小U L小=I min R L=0.3A×5Ω=1.5V，滑动变阻器两端的最大电压：U滑max=U﹣U L小=4.5V﹣1.5V=3V，即电压表最大示数，电压表的示数范围为2V～3V，故C错误；此时滑动变阻器的最大阻值R max===10Ω，所以滑动变阻器的范围是4Ω～10Ω，故D正确．故选BD．(1)（2017•青岛）电炉子工作时，通过导线和电炉丝的电流相等，电炉丝电阻比导线电阻_____ ，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线 _____，所以电炉丝热得发红而导线不太热。
中考物理专题3力电热综合
【解析】本题考查热量的综合计算。 (1)温、开水选择开关闭合时,R1被短接,电路中电阻变小,电流 变大,消耗的电功率变大,所以为开水状态,反之为温水状态。 (2)出开水时电热丝中的电流
P 2 200 W 10 A， U 220 V U 220 V R0 22； I 10 A I
步计算出效率、时间等相关物理量。
2.涉及公式: 密度公式:m =ρ V(若告诉水的体积,可求出水的质量); 热学公式:Q吸=cm(t-t0),Q放=cm(t0-t), Q′放=mq,η =
Q吸 Q放
;
电学公式:W=UIt=Pt,P=UI。 3.单位换算:1L=10-3m3(最易忽略)。
【示范题2】(2014·天津中考)小华家额定功率为2 000 W的电 热淋浴器,装满30 kg水后连续正常加热35 min,水的温度由 20℃升高到50℃。已知c水=4.2×103J/(kg·℃)。求: (1)加热过程中水吸收的热量。 (2)此过程电热淋浴器的热效率。
F mg 40 kg 50 kg 10 N / kg 4Pa p= =9 × 10 S S 0.01 m2 (3)额定功率下的电流:I= P 240 W =5A U 48 V
(4)蓄电池储存的电能:W电=UIt=48V×12A×3 600s=2 073 600J =2.0736×106J
(2)电流需要做的功:
Q 1.68 106 J W= =2.1×106J 80% 80% 6 W 2.1 10 J =1050s 给水加热的时间:t= P 2 000 W
(3)根据电流产生的热量与电流、电阻、通电时间的关系来分 析。 答案:(1)1.68×106J (2)1050s (3)由焦耳定律Q=I2Rt可知,
2022年九年级物理中考复习电功率计算题电热综合专题
2022年九年级物理电功率计算题电热综合专题班级姓名1.（2021•威海）某品牌电热扇工作原理如图所示。
S1为双触点开关，1、2、3、4为开关触点，通过旋转开关S1，可实现加热功能的“空挡”、“低温挡”和“高温挡”之间的切换；电动机工作时可使电热扇往复转动。
R1和R2均为电热丝，阻值不受温度影响，R1＝88Ω。
电热扇部分参数如表所示。
额定电压220V高温挡加热功率1650W电动机功率44W电动机线圈电阻6Ω（1）请画出电热扇处于低温挡且不转动时的等效电路图，并计算此时电路正常工作消耗的总功率。
（2）求R2的阻值。
（3）若电动机正常工作10min，内部线圈产生的热量为多少？2.2021•锦州）如图所示是速热型电热水龙头的电路简图，R1、R2为电热丝，通过操作开关，可以提供温水和热水，相应参数如表。
当电热水龙头在额定电压下工作时，求：额定电压额定功率220V 温水热水1980W 4400W （1）闭合开关S1、断开开关S2，此时电路中的电流多大？（2）电热丝R2的电阻多大？（3）闭合开关S1、S2，通电20s，可以把1kg的水从15℃加热到34℃。
求电热水龙头的加热效率？[c水＝4.2×103J/（kg•℃）]（结果保留到0.1%）3.（2021•阜新）如图，为某电水壶加热器的简化电路图。
若R1阻值58Ω，当开关S接到1位置时，电路总功率为605W。
水的比热容c＝4.2×103J/（kg•℃）。
求：（1）开关S接1位置时，电路中电流是多少？（2）若用此电水壶将1.5kg的水，温度升高80℃，水吸收的热量是多少？（3）当开关S接到2位置时，电水壶实际功率是多少？4.（2021•毕节市）某电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示。
求：（1）饮水机处于加热挡阶段消耗的电能。
(完整word)九年级物理电热综合练习题(分类)
电热综合一类：电热器1．下面的图表是从某台电热饮水机的说明书上收集到的信息。
经分析得知，电热饮水机有加热和保温两种工作状态，当S 闭合、S 0断开时，饮水机处于保温状态，当S 、S 0同时闭合时，饮水机处于加热状态，求：（1）电热饮水机在保温状态下正常工作时的电流。
（计算结果保留两位小数） （2）电热饮水机保温2h 产生的热量？（3）电阻R 1的阻值．2．小刚同学家一有台电热水器，铭牌如下表所示。
小天鹅“蓝金刚”XCD ——50B 型全自动电热水器额定功率（kw ） 2 加热方式 电加热器 额定电压（V ） 220 类别 防触电保护一类温度设定范围（℃） 20～90净重（kg ） 20 容量（L ） 50整机外形尺寸（mm ）530×~400出厂时间2005年8月2日根据铭牌所提供的信息，求：（1）该电热水器电热丝正常工作时的电阻是多大？（2）电热水器正常工作持续45min 产生的电热是多一少焦？（3）若夏天用电高峰时家庭电路的实际电压只有198V ，不考虑电热丝电阻随温度的变化，则电热水器在用电高峰时的实际功率为多少？3．如图所示的电饭煲，内部有两条电阻丝，每条电阻丝的阻值都为110Ω（电阻丝的阻值恒定不变）。
电饭煲的额定功率从大到小有高、中、低三挡，额定电压是220V 。
把电饭煲接在220V 的电源上，求：（1）把电饭煲的额定功率打到中档时，内部是一条电阻丝接入电路，通过它的电流多大？（2）把电饭煲的额定功率打到低挡时，内部是两条电阻丝串联接入电路，电饭煲的电功率多大？（3）电饭煲在中档和低档相同时间产生的电热之比是多少？热水箱容量 2 L 额定电压 220 V 加热时的功率 400 W保温时的功率 40 W三类：物质吸热 （一） 1．微波炉是一种清洁卫生无污染，效率较高的家用电器．某微波炉的铭牌如下表所示．将体积为275mL 、初温是20℃的水放入该微波炉中用最大功率加热1min ，取出后测得水温是40℃．若水的比热容为4.2×103J/(kg ·℃)．求：（1）微波炉加热时，电路中的电流是多少？（2）加热过程中消耗的电能是多少？（3）加热过程中，水吸收的热量是多少？2．小明的新家想安装一台无水箱式电 热水器，这种电热水器当有冷水流过它时，就能达到要求的温度而立即从喷头流出供淋浴。
全国各地中考物理试题汇编电学综合及详细答案解析
全国各地中考物理试题汇编电学综合及详细答案解析一、电磁学综合题1．答：（1）电饭煲在高温档时，开关S 应与触点2接触；（2）电阻R 的阻值为2156Ω；（3）电饭煲产生的热量为6.6×105J ；（2019·天津中考模拟）如图甲所示是一种常见的电热水袋，图乙是它的电路结构示意图，其性能指标如下表所示。
（1）红色指示灯L 的电阻比发热体R 的电阻要____（选填“大”或“小”）得多； （2）若热水袋内水的初温为15C ︒时，发热体R 在额定电压下工作，10分钟后指示灯熄灭，求电热水袋的加热效率是____.（3=4.210J/(kg ?C)c ⨯⋅水）【答案】大 70%【解析】【详解】（1）由电路图可知，发热体R 与指示灯L 并联，它们两端电压U 相等，发热体电阻功率远大于指示灯功率，由2U P R=可知，在电压U 一定时，电功率越小，电阻越大，因此红色指示灯L 的电阻大。
（2）温度从15℃升高到65℃，水吸收的热量：()()354.210J/kg 1kg 6515 2.110J Q cm t =∆=⨯⋅⨯⨯-=⨯吸℃℃℃消耗的电能：5500W 00s 310J W Pt ==⨯1⨯6=⨯加热效率为：552.110J 100%70%310JQ W η⨯==⨯=⨯吸。
2．（3）水吸收的热量为Q 吸＝c 水m △t ＝4.2×103J/（kg•℃）×10kg×（100℃﹣20℃）＝3.36×106J 。
电能表转盘转3000r 饮水器消耗的电能为W ＝2500r /3000r kW h ⋅＝1.2kW•h ＝1.2×3.6×106J ＝4.32×106J 。
则饮水器的热效率为η＝Q W 吸＝663.3610J 4.3210J⨯⨯=77.8%。
（2019·湖南中考模拟）在2018年BIRTV“无人机系统与电视传媒应用峰会”上，中国航空工业发展研究中心副总工程师吴强发表了以“新闻报道中无人机的使用和趋势”的演讲，从应用和技术两个角度详细阐述了无人机的使用情况和发展趋势。
(解析版)2013年中考物理试题分类汇编--电热综合
241 （2013·菏泽中考）太阳能路灯设计优美，为城市增添了亮丽的风景。
如图是一款路灯的图片，下列说法错误的是（）A．太阳能电池板把太阳能转化为电能对灯泡供电B．两只灯泡可以用一个开关控制，说明两灯是串联连接的C．灯罩的作用除防尘外，还可以使灯泡发出的光经过反射变得柔和D．漫反射也遵循反射定律解析：选B.本题综合考查多个物理知识.太阳能电池板就是把太阳能转化成光能的供电装置，A正确。
，当两只灯泡是并联的，把开关安在干路上一个开关也可以控制两只灯泡。
B选项错误.漫反射遵循光的反射定律，发生漫反射时反射的光射向各个方向，看起来不那么刺眼，感觉光线柔，CD都正确。
241 （2013·济宁中考）如图所示，不是．．通过比较得出结论的是【解析】选B。
本意考查物理方法运用，由题图可知A、C、D选项分别控制接触面粗糙程度、物质吸收热量、相玻璃棒相同，比较研究摩擦力与压力大小、吸热能力与物质种类、电荷性质与棒的材料有关，只有B选项a、b实质相同，不是利用控制变量法。
故选B。
241 （2013·济宁中考）在物理实验中，往往对物理量进行多次测量，有的是为了提高精度，有的是为了寻找规律。
下列四个实验中，通过多次测量提高精度的是A. 在探究“并联电路的干路和支路电流有什么关系”时，测量多组对应的干路电流和各支路电流B. 在探究“液体的压强与哪些因素有关”时，多次改变液体密度、深度，测量对应的压强值C. 在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应电流D.在测量“某种物质的密度”时，测量多组对应的质量和体积值【解析】选D。
本题考查物理实验数据处理方法。
ABC选项多次测量都是为了寻求物理量之间的规律，而测量物质密度的实验中，测量多组对应的质量和体积值是为了减小实验误差，提高实验数据精确度，故D正确。
241 （2013·滨州中考）解析：选D.本题考查对各知识点杰出人物的的认识。
中考物理《电热综合计算》练习题及答案
1．(2019·通辽)有一台热水器，内部简化电路如图所示，R 1和R 2均为电热丝。
R 1＝88Ω，R 2＝22Ω。
（1）如何控制S 1和S 2，使热水器处于高温挡； （2）求低温挡正常工作5min 电热丝产生的热量； （3）求中温挡正常工作时热水器的功率。
【答案】（1）当闭合开关S 1，并将S 2拨至位置a 时，热水器处于高温档；（2）1.32×105J ；（3）550W 。
【解析】（1）根据公式P ＝U 2R 可知，加热时电路的总电阻较小，再根据并联电路的电阻特点判断电路中电阻的大小关系，从而可以判断出电热水器处于处于什么状态；（2）先根据P ＝U 2R 判断出电路处于低温档时电路的结构，然后根据Q ＝U 2R t 求出低温档正常工作5min 电热丝产生的热量；（3）先根据P ＝U 2R 判断出电路处于中温档时电路的结构，然后根据P ＝U 2R 求出中温档正常工作时热水器的功率。
解：（1）由图知，当闭合开关S 1，并将S 2拨至位置a 时，R 1和R 2并联接入电路，此时电路中的总电阻最小，电源电压不变，由P ＝U 2R可知，此时总功率最大，热水器处于高温档；（2）当断开S 1，并将S 2拨至位置b 时，R 1和R 2串联接入电路，由P ＝U 2R 可知，此时总功率最小，热水器处于低温档；此时热水器正常工作5min 内电热丝产生的热量：Q ＝U 2 R 1 +R 2 t ＝(220V)288Ω+22Ω×5×60s ＝1.32×105J ；（3）只闭合开关S 1时，电路为R 1的基本电路，热水器处于中温档； 此时电路的功率：P 中＝U 2R 1 ＝(220V)2 88Ω＝550W 。
2．（2019·娄底）小明家某型号电热加湿器的原理图如图甲，R 1、R 2都是发热电阻，不考虑温度对电阻的影响，且R 2=3R 1；S 为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数如下表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
241（2014·重庆中考B）·（2014·重庆中考B）对下列物理量的认识中，最接近实际的是A．中学生的正常体温是41 ℃ B.考试专用的中性笔长约10 dmC.一节新干电池的电压为1.5 VD.家用电风扇的额定功率约2000 W解析：选C。
本题考查对常见温度、长度、电压和电功率的估测。
中学生的正常体温是36℃，A错误；中性笔长约10cm，B错误；一节新干电池的电压为1.5V，C正确；家用电风扇的额定功率约100W，D错误。
242（2014·遂宁中考）（2014·遂宁中考）17．海燕家中电热水壶的铭牌如图所示,其中额定功率已经看不清。
将电热水壶装满初温为20℃的水,让其单独工作,在一标准大气压下将水烧开用时5分钟,她家标有600R/KW.h”字样的电能表旋盘转动了120转。
则电热水壶中水的质量是 Kg;水吸收的热量是 J;电热水壶工作时的实际功率是 W;水吸收的这些热量,如果由无烟煤燃烧来提供,则至少需要提供g的无烟煤。
【ρ水=1×103 Kg /m3;c水=4・2x103J/Kg.℃、q无烟煤=3×107J/Kg】【解析】本题考查密度、电能表、电功率、热量计算知识.由Vm=ρ知：电热水壶中水的质量是kgmmkgVm2102/1013333=⨯⨯⨯==-ρ水；水吸收的热量为JCCkgCkgJttmcQ531072.6)20100(2)./(102.4)(⨯=-⨯⨯⨯=-=水水吸；5分钟内电流做功为：JJRRW56102.7106.3600120⨯=⨯⨯=，则电热水壶工作时的实际功率为：ω35104.2300102.7⨯=⨯==sJtWP；又由Q吸＝Q放＝mq得：需要的无烟煤为：gkgkgJJqQm4.220224.0/1031072.675==⨯⨯==吸答案：2 6.72×105 2.4×103 22.4.242（2014·安徽中考）（2014·安徽中考）某太阳能热水器装有100kg、初温为20°C的冷水，经过一天的太阳照射，水温升高到65°C，则这些水吸收的热量等于完全燃烧m3天然气所放出的热量；假如用功率为2kW的电热水器产生同样多的热量，则通电的时间为 s.[已知水的比热容为4.2×103J/（kg·°C）、天然气的热值为4.2×107J/m3]解析：本题考查热量与电热的有关计算。
这些水吸收的热量为374.210J/(kg C)100kg(65C20C) 1.8910JQ cm t=∆=⨯⨯︒⨯⨯︒-︒=⨯，这些热量需要完全燃烧天然气的体积为73731.8910J0.45m4.210J/mQVq⨯===⨯；用功率为2kW的电热器产生同样多的热量，通电时间为电热综合71.8910J9450s2000WQtP⨯===。
答案：0.45 9450246 （2014·潍坊中考）解析：本题综合考查质量、密度、功及效率、热量的计算。
（1）已知水的体积，求出水的质量结合水提升的高度，代入W=FS可求出对水做的功，已知抽水效率即可求得消耗的电能；（2）由电热水壶的铭牌可求出电热壶6min消耗电能，由已知可求出水吸收的热量，代入电吸WQ=η即可求出电热水壶的效率。
解：（1）1.2L水提升0.5m做功为：W=FS=Gh=mgh=1.0×103kg/m3×33102.1m-⨯×10N/kg×0.5m=6J；消耗的电能：W=JJ10%606=。
（2）电热壶正常加热6min消耗电能：W=Pt=1200W×360S=4.32×105J；水吸收的热量：Q吸= c水m水(t－t0)=4.2×103J/(㎏·℃)×1.2㎏×（100℃－20℃）=4.032×105J.电热水壶的效率：%33.931032.410032.455=⨯⨯==JJWQ电吸η。
246 （2014·济宁中考）（2014·济宁中考）解析：此题考查了电学和热学的综合计算。
（1）当开关S闭合时，R1被短路，只有R2接入电路，R2两端的电压最大，等于电源电压U，此时电路中的电功率最大，为加热状态；开关S断开时，R1与R2串联，R2分担的电压减小，功率减小，为保温状态。
（2）R2加热时的功率，保温下的功率，由题意知，=，代入后整理可得。
（3）水桶中水吸收的热量，因为整个过程中不计热量损失，所以水桶中水吸收的热量等于电流通过R24min产生的热量，即4min内电流通过R2产生的热量W=，由公式W=得：。
答案：当开关S闭合时，R1被短路，只有R2接入电路，R2两端的电压最大，等于电源电压U，此时电路中的电功率最大，为加热状态；开关S断开时，R1与R2串联，R2分担的电压减小，功率减小，为保温状态。
（2）（3）Ω246 （2014·东营中考）（2014·东营中考）【解析】本题考查热量的综合计算。
（1）温、开水选择开关闭合时，R 1被短接，电路中电阻变小，电流变大，消耗的电功率变大，所以为开水状态，反之为温水状态。
（2）出开水时电热丝中的电流I =P U =2200 W 220 V =10 A ，R 0=U I =220 V 10 A=22 Ω； （3）水吸收的热量Q 吸=cm (t -t 0)=4.2×103 J/(kg ·℃) ×0.5 kg ×（100 ℃-20 ℃）=1.68×105 J ，饮水机电热丝放出的热量Q 放=Q 吸η = 1.68×105 J 80%=2.1×105 J ，烧开这些水需要的时间t =Q 放P =2.1×105 J 2200 W=95.5s 。
答案：（1）当开关S 闭合时，只有电阻R 0接入电路；此时饮水机处于加热状态；当开关S 断开时，电阻R 1和R 0串联接入电路，此时饮水机处于保温状态．（2）10 A 22 Ω （3）1.68×105 J 95.5s246（2014·无锡中考） （2014·无锡中考）解析：本题综合考查密度、杠杆的平衡条件的运用及电阻和电功率的计算。
（1）已知水的密度和质量，根据密度公式可求出水的体积；（2）O 为支点，分别找出重力和F 1的力臂，根据杠杆的平衡条件，杠杆平衡时F 1L 1=F 2L 2可以计算出F 1的大小；（3）热水器有两个加热管，有三档不同的加热功率，说明两个加热管并联连入电路时加热功率最大，其次是单个加热管连入电路，加热功率中等，两个加热器串联连入电路，加热功率最小；两个加热管的电阻相同，当两个加热管并联接入电路功率最大为2000w，根据P=2UR，R =2UP，可求总电阻，并且每个加热管的电阻为总电阻的两倍。
答案：（1）G水=G1-G2=70kg-20kg=50kg；V=mρ=3350kg1.010kg/m⨯=5×10-2m3（2）G=mg=70kg×10N/kg=700N，F1的力臂为280mm，重力G的力臂为200mm，F1L1=GL2，所以F1= 21GLL=700N200mm280mm⨯=500N（3）R =2UP=2220V2000w（）=24.2Ω，R1=2R=24.2Ω×2=48.4Ω246（2014·无锡中考）（2014·无锡中考）解析：本题综合考查电能、功率及机械效率的计算。
(1)电池额定电压为200V，由W=UIt可求蓄电池储存的电能；(2)汽车的阻力等于汽车的牵引力，可由P=FV求得；汽车减少的动能可由表中数据获得，则蓄电池获得的电能由汽车减少的动能乘以转化效率即得；(3)汽缸的压缩比是10∶1，排气量是1.8L，所以汽缸总容量是1.98L，由W=Pt可以求汽车运行1min输出的功，1min曲轴转动5000r，则吸气2500次，可求出汽车消耗的汽油量，由Q=mq可求出完全燃烧这些汽油放出的热量，把数据代入η=WQ即可求得。
