汽车电喇叭故障诊断(精选)
喇叭电路及诊断
5
三
电喇叭的故障诊断3.电来自叭长响不止原因：1 按钮卡住，或按钮弹簧折断。 2 喇叭继电器触点烧结，不能自行分开。 3 搭铁线路中有短路处。
排除： 1 将继电器S线拆下，如果不再响，表示喇叭按钮卡住或按钮弹簧折断。或 用手 拍击按钮，使其松脱抬起，若不能排除，则应折开检查弹簧是否折断或者是 按钮 之前的搭铁线路短路所致。必要时应予以更换。 2 如仍不停的响，可能是喇叭内的触点粘住无法分开所致，应拆下喇叭罩 盖， 检查打磨白金触点。
3
二
有继电器控制的双音喇叭电路
a. 用按钮、继电器控制喇叭的搭铁线； b. 用按钮、继电器控制喇叭的电源线
桑塔纳等车型喇叭电路
南京依维柯等车型喇叭电路
4
三
电喇叭的故障诊断
1．电喇叭不响故障诊断： 原因：熔丝断、继电器或电喇叭按钮有故障。
1 先检查熔断丝和电喇叭搭铁情况
2 检查按钮。 3 检查继电器。
6
小结
1、对于无继电器的喇叭控制电路，只有一条回路 而有继电器控制的喇叭电路，有2条回路。 2、有的喇叭电路，按钮控制的是搭铁线，而有的是控制电源线 3、当喇叭出现不响的故障现象时，一定要从喇叭的电路组成入手， 分析可能的原因，从而排除故障
7
8
“汽车运用与维修技术”丏业教学资源库 课程— — 汽车电器及检修
四 汽车照明和信号系统
知识点4-8— — 电喇叭的电路及诊断
电喇叭的电路及诊断
一、无继电器控制的喇叭电路 二、有继电器控制的喇叭电路 三、电喇叭的故障诊断
2
一
无继电器控制的喇叭电路
（a）用按钮控制喇叭的搭铁线；（b）用按钮控制喇叭的电源线
汽车电喇叭的使用常识和故障修理
汽车电喇叭的使用常识和故障修理无论哪种型号的电喇叭，尽管结构上有差异，但其发生故障的规律基本相同，所以故障的判断及排除方法也大同小异。
常见的故障有：喇叭不响；声音不正常或沙哑；耗电量过大以及喇叭继电器故障等。
1.喇叭不响当按下喇叭按钮时，喇叭一点声音也没有。
造成喇叭不响的原因有很多，通常的检查判断方法如下：（1）拉开大灯开关，观察灯光。
如果灯不亮，应首先检查保险器是否断开，若没有断开，这说明从蓄电池至保险器间有断路之处，应检查电线接头是否松动，导线是否有破皮搭铁的地方；若保险器断开了，就要仔细查找原因，例如是否由于连续使用喇叭时间过长，或有搭铁短路之处等。
（2）用一把螺丝刀将喇叭继电器火线（即电源线）接线柱划碰搭铁，观察搭铁处是否有火花出现。
如果没有火花，这说明保险器至喇叭继电器之间有断路之处，应检查电线是否折断，电线接头是否松动等。
（3）再用螺丝刀将喇叭继电器的火线与通往喇叭的导线相搭接通，此时听喇叭是否有声音。
如果喇叭响了，这说明故障发生在喇叭继电器与喇叭按钮之间。
可以将喇叭继电器上通往喇叭按钮的接线柱（一般注有“按钮”二字）用螺丝刀直接搭铁试验，若喇叭响了，证明故障发生在按钮处，检查按钮接线、按钮触点是否有锈蚀氧化或搭铁不良之处，加以排除。
若喇叭仍然不响，说明触点不能闭合，故障发生在喇叭继电器上，要检查继电器线圈是否烧损或是否有断路的地方。
一时找不到原因或修不好，为了不误行车时间，可拆下待修，暂装新品。
（4）如果用螺丝刀将喇叭继电器的火线与通往喇叭的导线接通，喇叭仍然不响，则可以判断故障发生在喇叭内部，就要分解喇叭，逐项进行检查其原因。
2.喇叭声音沙哑一般发动机启动前，常出现喇叭声音沙哑这种情况，多数是由于蓄电池亏电造成的。
如果启动发动机后，待到蓄电池电量充足，发动机运转正常且达到中速以上时，再按喇叭按钮，喇叭声音恢复正常，就无需检查调整了。
如果喇叭声音仍然沙哑，而用手晃动喇叭时固定螺钉又没有松动，可用螺丝刀将喇叭继电器的火线与通往喇叭的导线接通，再作下列检查：（1）按喇叭按钮，若听到喇叭声音正常，这说明故障发生在继电器内部。
汽车喇叭不响的故障排查与修复技巧
汽车喇叭不响的故障排查与修复技巧在日常生活中，汽车喇叭的作用十分重要，它是驾车时用于提醒其他行车者和行人的工具。
然而，有时我们会遇到汽车喇叭不响的情况，可能是出现了故障。
本文将介绍一些常见的汽车喇叭不响故障的排查与修复技巧，帮助车主解决这一问题。
一、电路故障的排查与修复1. 检查保险丝：首先，我们可以检查喇叭电路的保险丝是否正常。
如果保险丝熔断或损坏，喇叭将无法正常工作。
找到相应的保险丝位置，检查其是否完好，如损坏则需要更换。
2. 检查接线连接：其次，我们需要检查喇叭的接线连接是否牢固。
检查连接喇叭的导线是否接触良好，如有松动或脱落的情况，可以重新连接或更换电线，并确保连接牢固。
3. 检查继电器：继电器是控制喇叭工作的重要部件，有时它可能故障导致喇叭不响。
我们可以检查继电器的工作状态，将继电器拆下，并使用万用表检测继电器的触点是否正常。
如有异常，可以选择更换新的继电器。
二、喇叭本身故障的排查与修复1. 检查喇叭线圈：喇叭中的线圈是发出声音的关键部件，如果线圈故障可能导致喇叭不响。
用万用表测量喇叭线圈的电阻，如果显示值接近零或无穷大，那么线圈很可能出现故障。
在这种情况下，需要更换喇叭组件。
2. 清洁喇叭膜片：喇叭膜片负责振动并发出声音，长期使用后可能会受到灰尘或污垢的影响导致喇叭不响。
可以使用清洁剂或酒精来清洁喇叭膜片，并确保喇叭内部干燥，避免湿气对喇叭的影响。
3. 检查喇叭开关：有些汽车喇叭安装了开关，用于控制喇叭的工作状态。
在进行故障排查时，需要确保喇叭开关处于正确的位置，检查开关接触点是否正常，如有问题可以尝试拧紧或更换开关。
三、其他注意事项1. 检查车辆电压：有时，汽车电压不稳定也会导致喇叭不响。
使用电压表测量车辆电池的电压，确保其在正常范围内。
如果电压过低，需要检查车辆的充电系统是否正常，如有问题则需要修复。
2. 寻求专业帮助：如果经过上述步骤仍无法解决喇叭不响问题，建议寻求专业技师的帮助。

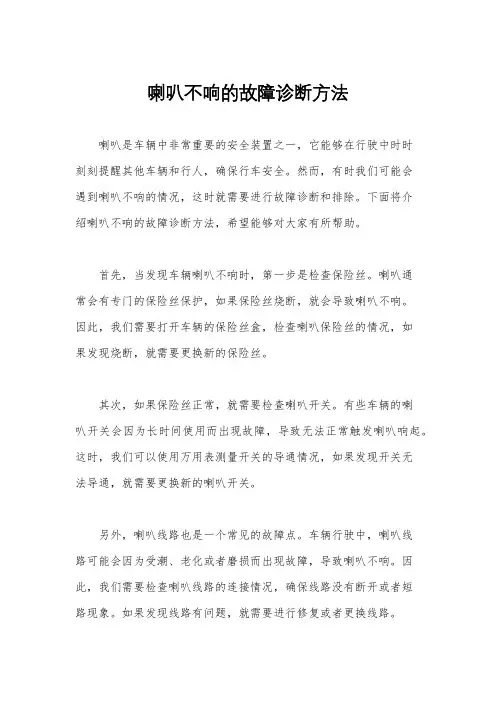

喇叭不响的故障诊断方法
喇叭不响的故障诊断方法喇叭是车辆中非常重要的安全装置之一，它能够在行驶中时时刻刻提醒其他车辆和行人，确保行车安全。
然而，有时我们可能会遇到喇叭不响的情况，这时就需要进行故障诊断和排除。
下面将介绍喇叭不响的故障诊断方法，希望能够对大家有所帮助。
首先，当发现车辆喇叭不响时，第一步是检查保险丝。
喇叭通常会有专门的保险丝保护，如果保险丝烧断，就会导致喇叭不响。
因此，我们需要打开车辆的保险丝盒，检查喇叭保险丝的情况，如果发现烧断，就需要更换新的保险丝。
其次，如果保险丝正常，就需要检查喇叭开关。
有些车辆的喇叭开关会因为长时间使用而出现故障，导致无法正常触发喇叭响起。
这时，我们可以使用万用表测量开关的导通情况，如果发现开关无法导通，就需要更换新的喇叭开关。
另外，喇叭线路也是一个常见的故障点。
车辆行驶中，喇叭线路可能会因为受潮、老化或者磨损而出现故障，导致喇叭不响。
因此，我们需要检查喇叭线路的连接情况，确保线路没有断开或者短路现象。
如果发现线路有问题，就需要进行修复或者更换线路。
最后，如果以上方法都没有解决问题，就需要检查喇叭本身是否出现故障。
有时喇叭会因为长时间使用而损坏，导致无法正常响起。
这时，我们可以使用万用表测量喇叭的阻值，如果发现阻值超出正常范围，就需要更换新的喇叭。
综上所述，喇叭不响的故障诊断方法主要包括检查保险丝、喇叭开关、喇叭线路和喇叭本身。
通过逐步排除故障点，我们可以找到喇叭不响的原因，并进行相应的修复。
希望以上内容能够帮助大家更好地解决喇叭不响的问题，确保行车安全。
喇叭故障排除方法
喇叭故障排除方法喇叭是车辆中的一个重要组件，它起着传递车主指令、提醒其他车辆以及行人的作用。
然而，有时我们可能会遇到喇叭故障的情况，例如喇叭声音变小或无声。
下面将为大家介绍一些常见的喇叭故障排除方法。
1. 检查电源线连接喇叭需要电源才能正常工作，因此第一步是检查电源线的连接情况。
确保电源线没有断裂、插头没有松动，并检查电源线是否与车辆电池正确连接。
如果发现问题，及时修复或更换电源线。
2. 检查保险丝喇叭系统通常有一个保险丝来保护电路免受过载损坏。
如果喇叭没有声音，可以检查一下保险丝是否烧断。
如果发现保险丝烧断，更换新的保险丝即可。
3. 检查喇叭开关喇叭开关是控制喇叭工作的关键部件，如果开关出现问题，喇叭可能无法正常工作。
检查开关是否损坏或松动，如果有问题，可以尝试修复或更换开关。
4. 清洁喇叭接口喇叭接口可能会因为灰尘或腐蚀而导致接触不良，从而影响喇叭的工作效果。
使用清洁剂和刷子清洁喇叭接口，确保接触良好。
5. 检查喇叭线路喇叭线路可能会因为老化或损坏而导致喇叭无声或声音变小。
检查线路是否有裂纹、断裂或腐蚀现象，如果发现问题，及时修复或更换喇叭线路。
6. 检查喇叭本身如果以上方法都没有解决问题，那么可能是喇叭本身出现故障。
检查喇叭是否有损坏、腐蚀或线圈断裂等情况。
如果发现问题，可以尝试修复或更换喇叭。
7. 检查喇叭控制器喇叭控制器是喇叭系统的控制核心，如果控制器出现故障，喇叭可能无法正常工作。
检查控制器是否有损坏、松动或腐蚀等情况，如果有问题，可以尝试修复或更换控制器。
8. 检查车辆电路如果以上方法都没有解决问题，那么可能是车辆电路出现故障。
这时建议找专业的汽车维修技师进行检查和修复，确保车辆电路正常工作。
总结：喇叭故障可能由多种原因引起，包括电源线连接问题、保险丝烧断、喇叭开关损坏、喇叭接口脏污、线路老化或损坏、喇叭本身故障、喇叭控制器故障以及车辆电路问题等。
通过逐一排查、修复或更换相关部件，可以解决喇叭故障问题。
车辆喇叭无法正常工作的故障检修和修复步骤
车辆喇叭无法正常工作的故障检修和修复步骤车辆喇叭是汽车的重要组成部分之一，用于提醒其他驾驶员和行人。
然而，有时我们可能会遇到车辆喇叭无法正常工作的情况。
本文将介绍一些常见的故障检修和修复步骤，以帮助您解决这个问题。
1. 检查电源线路：首先，检查喇叭的电源线路。
检查喇叭的接线是否牢固，电源线是否有损坏或脱落。
如果发现接线不良或电源线损坏，应进行修复或更换。
2. 检查喇叭开关：如果电源线路没有问题，接下来需要检查喇叭开关。
启动车辆并打开喇叭开关，观察喇叭是否发出声音。
如果没有发出声音，可能是开关故障。
在这种情况下，需要更换喇叭开关。
3. 检查喇叭本身：如果喇叭开关正常，那么问题可能出现在喇叭本身。
检查喇叭是否有腐蚀、损坏或松动的部分。
如果喇叭有损坏或腐蚀，需要更换喇叭。
如果发现喇叭松动，可以尝试重新固定喇叭，以确保它与车辆的固定部位牢固连接。
4. 检查喇叭继电器：在某些车辆上，喇叭可能由继电器控制。
继电器是一个电气开关，用于控制喇叭的工作。
检查继电器是否工作正常，是否有松动的连接或损坏的部分。
如果发现继电器故障，需要更换继电器。
5. 检查车辆电路：除了以上部分，车辆的电路也可能影响喇叭的正常工作。
检查车辆的保险丝，确保与喇叭相关的保险丝没有熔断或松动。
如果需要更换保险丝，应选择适当额定电流的保险丝进行更换。
6. 寻求专业帮助：如果以上方法都尝试过后，车辆喇叭仍然无法正常工作，建议寻求专业的汽车维修技师帮助。
他们可以通过专业设备和技术来进一步检测和修复问题，以确保喇叭正常工作。
在进行车辆喇叭的故障检修和修复时，还有一些注意事项需要牢记：- 在进行任何维修工作之前，确保车辆的电源已关闭，以避免电击或其他意外伤害。
- 对于不熟悉汽车电路和维修的人来说，最好寻求专业帮助。
错误的操作可能会导致更严重的问题或安全隐患。
- 定期检查车辆喇叭的工作状态，以便及时发现并解决潜在问题，确保安全行驶。
综上所述，当车辆喇叭无法正常工作时，应首先检查电源线路、喇叭开关、喇叭本身、喇叭继电器和车辆电路等部分。
汽车电喇叭故障诊断
首先，要掌握好电喇叭的结构、工作原理及线路，这是我们排除故障 长，或有搭铁短路之处等。盂用万用表检测喇叭继电器电源线是否带电，
的基础和前提。如果我们不知道电喇叭电路是由哪些部分组成的，那么我 如没有电说明熔断器至喇叭继电器之间有断路之处，应检查线路。榆用粗
们就不知道到哪些地方去查找故障；如果我们不了解电喇叭电路各部分 导线将喇叭继电器的“B”与“H”接线柱相接通，看喇叭是否发音。如果喇叭
的基本结构和工作原理，那么就不知道故障产生的原因，也不知道如何去 响了，则说明故障发生在喇叭继电器与喇叭按钮之间。将喇叭继电器“S”
排除故障。因此，要想迅速准确地诊断出故障所在，就必须学好电喇叭系 接线柱直接搭铁试验，若喇叭响了，证明故障发生在按钮处，检查按钮接
统的基本内容。其次，根据故障现象判断出故障位置，然后排除故障。电喇 线、按钮触点是否有烧蚀氧化或搭铁不良。若喇叭仍然不响，故障发生在
喇叭继电器的作用就是利用铁心线圈的小电流控制触点的大电流， 说明故障在继电器，应检查继电器触点是否烧蚀、氧化而接触不良引起沙
从而保护方向盘按钮触点。
哑。榆若喇叭仍然沙哑，应对喇叭进行分解检查。可能是膜片或扩音筒破
下面是几种车型电喇叭电路：桑塔纳轿车电喇叭控制电路如图 2 所 裂；音响调整螺母调整过紧，使膜片振幅过小或调整螺母松动；扩音筒振
2000. 作者简介院邵何（1981,6-），男，汉，籍贯：安徽省怀远县，研究方向：电
气自动化。
- 87 -
清洁，不要用水冲洗喇叭；经常检查喇叭固定螺钉，保证其搭铁可靠；不随
淤通过打开大灯的灯光检查电源是否有电，若灯光暗淡，则应对蓄电 意改装喇叭等。
池进行充电或更换蓄电池。于检查熔断器是否损坏烧断，线路是否损坏。
大车喇叭不响的故障诊断方法
大车喇叭不响的故障诊断方法故障描述：大车喇叭不响，无论按下喇叭按钮还是使用喇叭开关都没有声音。
故障诊断方法如下：1. 检查喇叭电源线路：首先，检查喇叭的电源线是否正常连接，且没有松脱或断裂。
可以使用万用表测量电源线上各个连接点的电压是否正常。
如果没有电压输出，可能是电源线路存在故障，需要修复或更换电源线。
2. 检查喇叭开关：如果喇叭按钮没有作用，可以检查喇叭开关是否正常工作。
可以使用导线连接喇叭开关的两个触点，如果喇叭正常响起，说明喇叭开关存在故障，需要更换开关。
3. 检查喇叭继电器：如果喇叭开关正常，但喇叭不响，可能是喇叭继电器存在故障。
可以通过交换继电器或使用万用表测量继电器的电阻是否正常来判断。
如果继电器故障，需要更换继电器。
4. 检查喇叭：如果喇叭继电器正常，但喇叭没有声音，可能是喇叭本身的问题。
可以用导线连接喇叭的正负极，直接接触电源进行测试，如果正常工作，说明喇叭存在问题，需要更换喇叭。
5. 检查声音信号源：如果喇叭本身正常工作，但无法发出声音，可能是声音信号源存在问题。
可以检查声音信号源，如车载音响或导航系统是否正常工作。
可以尝试连接其他音源设备或调节音量，如果正常工作，说明声音信号源存在故障，需要修复或更换。
6. 检查车辆电源系统：如果以上故障排除后喇叭仍然不响，可能是车辆的电源系统存在问题。
可以检查车辆的保险丝、电池和发电机等部件是否正常工作。
如果发现电池电压过低或发电机故障，可能导致喇叭无法正常工作，需要修复或更换相关部件。
7. 寻求专业技术支持：如果以上方法都无法解决问题，建议寻求专业的汽车维修技术支持。
他们可能会使用更高级的诊断工具和设备来检查和修复故障。
以上是大车喇叭不响的故障诊断方法，希望能对你有所帮助。
请注意，在诊断和修复车辆故障时，请确保安全，并遵循相关的维修指南和注意事项。
汽车喇叭系统故障排查与修复
汽车喇叭系统故障排查与修复一、引言汽车喇叭系统是车辆安全的重要组成部分，负责发出警示和提醒信号，确保驾驶者和行人的安全。
然而，由于长时间使用、环境因素等原因，汽车喇叭系统可能会发生故障。
本文将介绍汽车喇叭系统故障的排查与修复方法。
二、常见故障及排查方法1. 喇叭声音低或无声这种情况可能是喇叭线路连接松动或腐蚀导致的。
首先，检查喇叭与电源线之间的连接，确保连接牢固。
如果连接正常，可以用万用表测量电源线是否正常导通。
如果电源线通电正常，那么需要检查喇叭本身是否损坏。
2. 喇叭声音嘶哑或异常当喇叭声音产生噪音或异常时，可能是喇叭本身出现问题。
可以尝试用其他喇叭进行替换，如果声音正常，那么原来的喇叭需要更换。
如果替换后的喇叭仍然有异常声音，可能是音频线路存在问题，需要检查音频线路的连接情况。
3. 喇叭声音断断续续若喇叭声音中断不断，可能是由于喇叭继电器出现故障。
这时，需要检查继电器的线路连接情况，确保连接牢固。
如果连接正常，可以尝试更换继电器。
4. 喇叭声音过大或过小当喇叭声音过大或过小，可能是由于汽车喇叭系统中的音量控制器存在问题。
可以尝试调整音量控制器，如果问题仍未解决，可能需要更换音量控制器。
三、故障修复方法根据以上排查，我们可以得出不同故障的解决方法：1. 喇叭线路松动或腐蚀导致声音低或无声：重新连接喇叭线路并确保牢固、清洁。
2. 喇叭本身问题导致声音嘶哑或异常：更换喇叭并测试。
3. 喇叭继电器故障导致声音断断续续：更换继电器并测试。
4. 音量控制器问题导致声音过大或过小：调整音量控制器或更换音量控制器。
四、预防故障的方法为了确保汽车喇叭系统的正常运行，我们可以采取一些预防措施：1. 定期检查电路连接情况，确保连接牢固、清洁。
2. 注意防水措施，避免水进入喇叭系统引起腐蚀和短路。
3. 定期维护喇叭系统，清洗和润滑喇叭以保持良好工作状态。
4. 注意喇叭系统的使用频率，避免长时间高频率使用引起过热。
