竖井混凝土滑模施工技术模版
竖井混凝土衬砌滑模设计及施工技术
竖井混凝土衬砌滑模设计及施工技术摘要：竖井混凝土衬砌施工中采用滑模施工技术，既可以节约成本，又可以大幅度提高施工效率。
本文案例分析某水电站的施工，总结了竖井混凝土衬砌施工经验。
关键词：滑模；竖井；混凝土衬砌滑模施工可以节约模板和支撑材料，加快施工进度，机械化程度高，改善施工条件，保证结构的整体性，提高混凝土表面质量，降低工程造价，安全可靠。
某水电站总额定功率为487MW，主要由导流工程、取水工程、引水工程、地下厂房、尾水工程、开关站操作区等组成。
电缆井上接开关站，下连电缆廊道。
电缆井开挖支护断面直径7.5m，混凝土衬砌断面直径7m，全长371米。
井壁混凝土衬砌厚度25cm，内部隔墙厚度25cm。
一、滑模结构设计电缆井由中间隔墙分为电缆出线井、楼梯井、电梯井、电梯通道平台及三个通风井，共分为七个独立小井。
井壁与各室隔墙部分采用滑模一次滑升到位,模体之间采用桁架梁连成一个整体。
出线井滑模设计采用液压整体滑升模板，采用整体钢结构设计。
选用液压式滑升千斤顶，滑升动力装置为自动调平液压控制台。
滑模施工辅助系统由提升系统、混凝土输送系统和安全爬梯组成。
1、模板、围圈。
在浇筑混凝土时，由于荷载为轴力，提升时偏心受拉。
调偏时，一边承受在由混凝土产生挤压模板的分布荷载，另一边还要承受千斤顶的集中力作用，模板围圈就产生弯矩，同时整体受大偏心拉力作用。
所以，要进行抗压、抗弯强度计算，模板整体要进行大偏心受拉的刚度计算。
模板：根据砼的侧压力值、倾倒砼时模板承受的冲击力等，选定其中最大值，以两跨或三跨连续板计算。
验算板面的强度和挠度，其次以简支的边界条件，验算模板加劲肋的强度和挠度。
以确定模板所用的钢板厚度。
一般钢板厚度用3.0mm左右，边肋用L50×5的角钢。
考虑到电缆井370米深，面板磨损较严重，本工程的钢面板采用5mm厚钢板。
钢模板通过围圈与提升架及桁架连接。
计算时，选用的模板高为1.5m。
钢模板受到的砼侧压力：按照《DLT 5400-2007 水工建筑物滑动模板施工技术规范》，混凝土侧压力合力取5～6 kN/m。
竖井混凝土滑模施工技术范本（2篇）
竖井混凝土滑模施工技术范本竖井混凝土滑模施工技术是一种高效、安全、环保的施工方法，能够满足不同深度、直径、形状的竖井工程需求。
本文将介绍竖井混凝土滑模施工技术的相关内容，包括施工准备、滑模模板的安装、混凝土的浇筑和细节处理等方面。
施工准备1.确定施工方案：根据竖井的深度、直径和地质条件，制定施工方案，包括施工工序、设备选用、人力组织等内容。
2.准备模板：根据竖井的直径和形状，设计和制造滑模模板，确保模板的质量和尺寸符合规范要求。
3.准备材料：准备混凝土、钢筋、支撑材料、抗渗材料等施工所需材料，确保材料的质量符合标准。
滑模模板的安装1.模板检查：对滑模模板的尺寸、结构进行检查，确保模板的完整性和使用性能。
2.模板组装：按照施工图纸要求和现场实际情况，对滑模模板进行组装，并进行定位和固定。
3.模板调整：对模板的垂直度、圆整度和水平度进行调整，确保模板的准确性和稳定性。
4.模板防漏处理：对模板之间的接缝进行密封处理，确保混凝土的浇筑不会发生渗漏。
混凝土浇筑1.混凝土搅拌：将预制的混凝土运输至施工现场，使用搅拌车进行充分搅拌，确保混凝土的均匀性和流动性。
2.混凝土运输：使用泵车将混凝土运输至滑模模板的底部，确保混凝土的顺利流动和充填。
3.混凝土浇筑：将混凝土从泵车中缓慢均匀地流入滑模模板内，避免发生大的冲击力，保证滑模模板的稳定性。
4.混凝土坍落度控制：控制混凝土的坍落度，保持混凝土的流动性和均匀性。
细节处理1.混凝土密实：使用振动器对混凝土进行振捣，确保混凝土的密实性和均匀性。
2.混凝土表面处理：对混凝土表面进行养护处理，包括喷水养护、湿布养护等方式，避免混凝土开裂、干缩等情况发生。
3.滑模模板拆除：待混凝土养护期满后，对滑模模板进行拆除，注意操作时避免对混凝土的破坏。
4.竖井验收：对施工完成的竖井进行验收，检查混凝土的质量和结构的完整性，确保满足工程要求。
以上是关于竖井混凝土滑模施工技术的相关内容的介绍。
竖井滑模施工方案
滑动模施工主要为取水口、 坝体区、及调压井的竖井衬砌混凝土施工，各部 位混凝土竖井尺寸参数如下表所示，各竖井结构尺寸如附图所示竖井采用液压调平内爬式滑升模板， 整个模体设计为钢结构， 模板、桁架梁、 操作盘、提升架等构件之间均为焊接连接。
模板是混凝土成型的模具，其质量(主要包括刚度、表面平整度)的好坏直 接影响着所浇混凝土的成型及外观质量， 为了保证质量， 采用 P3015 定型钢模板 拼装而成(高度 1 。
50m).桁架梁是模体的主要受力构件 .模板以其为支撑形成一个整体，根据其承受 的水平侧压力计算，围圈采用[14 的槽钢，上、下两道,上围圈距模板上口 15cm ， 下围圈距模板下口 20m ，围圈与模板通过∠5×50×5mm 角钢连接。
提升架是滑升模板与工作盘的联系构件， 主要用于支撑模板、围圈、 滑模工 作盘，并且通过安装于其顶部的千斤顶支撑在支撑杆(爬杆)上，整个滑模荷载将 通过提升架传递给支撑杆。
操作盘是滑模受力构件之一,也是滑模施工的主要工作场地，操作盘支撑在 提升架的主体竖杆件上，通过提升架与模板连接成一体 ,并对模板起着横向支撑 作用，操作盘采用桁架结构,为确保工作盘强度、刚度，经过计算，选用∠ 80× 调压井、竖井混凝土成型尺寸统计表直径 (m)1680。
1 san jose1 调压井 7 。
5 70 。
65 68~1757.121357。
40 ~ 1456。
2 san jose2 调压井 8 99.10 50 3 ronquito 取水口 2 。
7 1668.62~1763.41 94.791680.68 ~ 1711。
4 san jose1 坝体区 3 。
1 701364 。
75~1391。
5 san jose2 坝体区 3.1 26.7752 编号 位置 起止高程 深度(m) 备注80×10mm 的角钢轻型桁架，盘面焊接钢筋网片.为便于施工人员随时检查脱模后的混凝土质量，及时修补混凝土局部缺陷，扒出预埋件，以及对混凝土表面进行洒水养护，在操作盘下方悬挂2 。

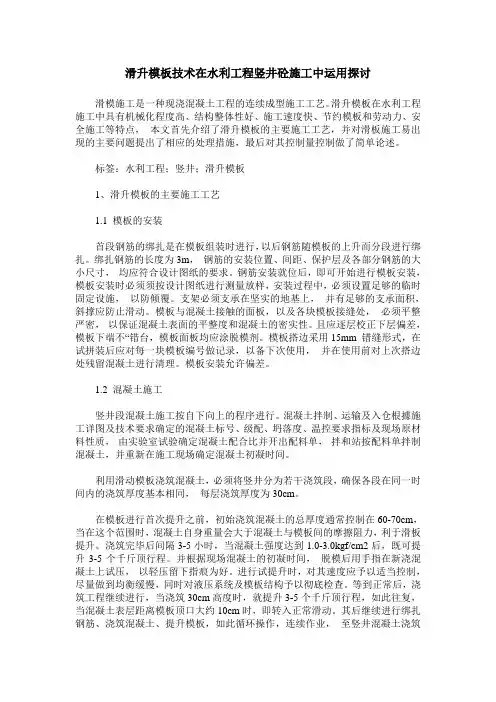

滑升模板技术在水利工程竖井砼施工中运用探讨
滑升模板技术在水利工程竖井砼施工中运用探讨滑模施工是一种现浇混凝土工程的连续成型施工工艺。
滑升模板在水利工程施工中具有机械化程度高、结构整体性好、施工速度快、节约模板和劳动力、安全施工等特点，本文首先介绍了滑升模板的主要施工工艺，并对滑板施工易出现的主要问题提出了相应的处理措施，最后对其控制量控制做了简单论述。
标签：水利工程；竖井；滑升模板1、滑升模板的主要施工工艺1.1 模板的安装首段钢筋的绑扎是在模板组装时进行，以后钢筋随模板的上升而分段进行绑扎。
绑扎钢筋的长度为3m，钢筋的安装位置、间距、保护层及各部分钢筋的大小尺寸，均应符合设计图纸的要求。
钢筋安装就位后，即可开始进行模板安装，模板安装时必须须按设计图纸进行测量放样，安装过程中，必须设置足够的临时固定设施，以防倾覆。
支架必须支承在坚实的地基上，并有足够的支承面积，斜撑应防止滑动。
模板与混凝土接触的面板，以及各块模板接缝处，必须平整严密，以保证混凝土表面的平整度和混凝土的密实性。
且应逐层校正下层偏差，模板下端不“错台，模板面板均应涂脱模剂。
模板搭边采用15mm 错缝形式，在试拼装后应对每一块模板编号做记录，以备下次使用，并在使用前对上次搭边处残留混凝土进行清理。
模板安装允许偏差。
1.2 混凝土施工竖井段混凝土施工按自下向上的程序进行。
混凝土拌制、运输及入仓根據施工详图及技术要求确定的混凝土标号、级配、坍落度、温控要求指标及现场原材料性质，由实验室试验确定混凝土配合比并开出配料单，拌和站按配料单拌制混凝土，并重新在施工现场确定混凝土初凝时间。
利用滑动模板浇筑混凝土，必须将竖井分为若干浇筑段，确保各段在同一时间内的浇筑厚度基本相同，每层浇筑厚度为30cm。
在模板进行首次提升之前，初始浇筑混凝土的总厚度通常控制在60-70cm，当在这个范围时，混凝土自身重量会大于混凝土与模板间的摩擦阻力，利于滑板提升。
浇筑完毕后间隔3-5小时，当混凝土强度达到1.0-3.0kgf/cm2后，既可提升3-5个千斤顶行程。
竖井滑模施工方案
为使脱模的混凝土得到良好养护，在辅助盘上固定Φ25mm塑料管，在此管朝混凝土壁侧打若干小孔，高压水管与此管用三通接头相联，向此管供水，对混凝土进行喷水养护。
2.1.9、测量控制
在地面井口投放控制点，在操作盘平面上吊挂四根重垂线，随时监测模体偏移及旋转情况，以便及时纠偏，确保模体垂直滑升。
E:支撑杆的弹性模量，对A3钢E=2.1×106kg/cm
I:支撑杆截面的惯性矩，对φ48×3.5钢管
I=11.35cm4
K:安全系数,取K=2
Ul:计算长度,按0.7×1.8=1.26m计
P=（3.142×2.1×106×11.35）/2×1.262=74KN
2.2.5、千斤顶数量
n=w/cp
w:总荷载w=G1+G2+G3=40.72+16.4+147.28=204.4KN
2.1.2、桁架梁
桁架梁是模体的主要受力构件。模板以其为支撑形成一个整体，根据其承受的水平侧压力计算，围圈采用[14的槽钢，上、下两道，上围圈距模板上口15cm,下围圈距模板下口20m,围圈与模板通过∠5×50×5mm角钢连接。
2.1.3、提升架
提升架是滑升模板与工作盘的联系构件，主要用于支撑模板、围圈、滑模工作盘，并且通过安装于其顶部的千斤顶支撑在支撑杆（爬杆）上，整个滑模荷载将通过提升架传递给支撑杆。
1)纠偏：
利用千斤顶自身纠偏，即关闭三分之一的千斤顶，然后滑升2—3个行程，再打开全部千斤顶滑升2—3个行程，反复数次逐步调整至设计要求。并针对各种不同情况，施加一定外力给予纠偏。所有纠偏工作不能操之过急，以免造成混凝土表面拉裂、死弯、滑模变形、爬杆弯曲等事故发生。
2)爬杆弯曲处理：
竖井混凝土滑模施工技术
竖井混凝土滑模施工技术前言混凝土滑模施工技术已经应用于各种混凝土结构的施工中，成为一种重要的施工方法。
本文将重点介绍竖井混凝土滑模施工技术。
竖井混凝土滑模施工概述竖井混凝土滑模施工，是指利用垂直钢筋网以及倾斜的模板，在混凝土浇筑后将模板自上而下滑出的一种施工方法。
该方法的优点是可以大幅度降低板模量，缩短施工周期，并且可以减少钢筋的焊接。
竖井混凝土滑模施工步骤1. 布置钢筋竖井混凝土滑模施工前需要先进行施工准备，而布置钢筋就是其中的一个必要步骤。
首先需要在竖井筒体中缠绕垂直钢筋网，并将其紧密地与焊丝绑定，以确保钢筋的稳定性。
2. 安装模板模板的安装是竖井混凝土滑模施工中需要高度关注的一个步骤。
常用的模板材料有钢板、PVC板、合成板等。
在安装模板之前需要先将模板表面处理好，然后按照设计要求，将模板的板块进行拼装，并固定在竖井筒体上。
3. 浇注混凝土在布置好钢筋和安装好模板之后，就可以进行混凝土的浇注了。
在浇注混凝土的过程中要均匀浇注，以保证混凝土的均匀性。
另外，为了防止混凝土的流失和空洞，需要特别关注混凝土的振捣和调整梁板的压紧度。
4. 滑动模板混凝土浇筑后需要进行一定的固化时间，一般为24小时。
在固化时间结束后，就可以对模板进行滑移操作了。
在滑动模板的过程中，需要注意控制滑动速度和坡度，以保证滑动过程中模板的平稳性。
5. 拆卸模板当混凝土充分固化后，就需要拆卸模板了。
在拆卸模板之前，首先需要对浇筑好的混凝土进行一定的质量检查，确保混凝土的强度和密实度。
然后，将模板依次拆除。
竖井混凝土滑模施工技术的优点相比于传统的竖井混凝土施工方式，竖井混凝土滑模施工技术具有如下的优点：1.施工周期短。
采用滑模施工方式可以大幅度降低施工周期。
2.施工工序少。
采用滑模施工方式可以减少模板搭配、拆卸和焊接等工序。
3.施工效率高。
滑模施工可以自上而下一次性浇筑，大幅度提高了施工效率。
4.施工质量高。
模板一经固定，就可以一次性浇筑出竖井混凝土，减少了混凝土接缝，从而提高了混凝土的密实度和强度。
双峰隧道竖井混凝土衬砌滑模施工技术
劲肋 。 （ ） 板 的接 口 ２模
（） ３ 混凝 土供 料采用拌和 站供料 ， ｍ 搅 拌运 输车 ６
运 至 竖 井井 口平 台 ， 内 设 １ ￣１９ｍ 下 料 钢 管 ， 井 趟 ｂ５ ｍ 下
办 法
关 键 词 ： 路 隧 道 ；竖 井 ； 滑模 ；施 工 公 中图 分 类 号 ： ４ Ｕ５ 文 献 标 识 码 ： Ｂ
文 章 编 号 ：０ ４—２ ５ （ ０ ８ １ ０ ７—０ １０ ９ ４ ２ ０ ）１ —０ ９ ４
竖井 滑模设 计 采用 液 压 整体 滑 升模 板 ， 为保 证施
（ ） 模 采用 整 体 钢 结 构设 计 ， 模 控 制 采 用 液 １滑 滑 压 自动调平 控制 台 ， 配套选 用 １ 滑模 专用 千斤顶 。 ０ｔ
（ ） 模施工 包括 ： 壁 和 中隔板 。 ２滑 井
６ ｍ 钢板 制作 而成 ， ６ｍ 曲线 段 采用 ８ ｍ 钢板 压 制 成 ６ｍ
２ 滑模 施 工 方 案
（） １ 模板 的强度 和刚度 模板 是 由围圈 和钢 板 焊成 整 体 的肋 型 结 构 ， 浇 在 筑 混凝土 时 ， 由于荷 载 为轴 力 ， 升 时偏 心 受 拉 ， 提 调偏 时， 一边挤 压在 混凝 土上承 受分 布荷载 ， 一边 承受千斤 顶 的集 中力作用 ， 模板 围圈就产生 弯矩 ， 同时 整体受 大 偏 心拉力 作用 ， 进 行抗 压 、 弯 强 度计 算 ， 板 整体 要 抗 模 要进 行大 偏 心 受 拉 的刚 度 计 算 。全 套 滑模 模 板 采 用
层水平 纵横联 系杆 ， 平 联 系 钢管 每 隔 ３层 要 有 一 水
竖井混凝土滑模施工技术范本
竖井混凝土滑模施工技术范本第一章引言竖井混凝土滑模施工技术是目前常用的竖井施工方法之一，它具有施工快速、质量可靠等优点。
本章主要介绍竖井混凝土滑模施工技术的概述及施工步骤。
1.1 竖井混凝土滑模施工技术概述竖井混凝土滑模施工技术是指利用滑模模板对竖井进行连续浇筑混凝土，从而实现施工的一种方法。
该方法适用于大直径、深度较大的竖井施工，能够有效提高施工效率并保证施工质量。
1.2 竖井混凝土滑模施工技术的优点竖井混凝土滑模施工技术具有以下优点：1.2.1 施工快速：滑模模板不需要拆卸，可以连续浇筑混凝土，大大提高了施工效率。
1.2.2 施工质量可靠：滑模模板采用的是钢模板，结构牢固，能够保证施工质量。
1.2.3 施工过程可控：滑模模板可以根据需要进行调整，确保施工过程的稳定性。
1.2.4 施工对环境的影响小：滑模模板施工过程中不需要大量的模板材料，减少了土方开挖量，并减少对环境的影响。
第二章施工步骤竖井混凝土滑模施工技术的施工步骤主要包括：预处理、安装滑模模板、浇筑混凝土、拆模等。
2.1 预处理预处理包括对井口进行清理，确保井口周围的环境整洁，并进行必要的安全措施。
同时，还需进行井筒的检查，确保井筒结构符合要求。
2.2 安装滑模模板滑模模板的安装需要按照设计要求进行，首先需将滑模模板的顶部和底部连接固定在井筒顶部和底部，然后将滑模模板的环节逐渐连接，直到整个井筒全部覆盖。
安装滑模模板的过程中需要严格检查其垂直度和平整度。
2.3 浇筑混凝土在滑模模板安装完成后，可以进行混凝土的浇筑。
一般情况下，采用自动液压抹灰机进行混凝土浇筑，确保混凝土的均匀性和密实性。
同时，需要根据设计要求控制混凝土浇筑的速度和厚度。
2.4 拆模混凝土浇筑完毕后，需要等待一定的养护时间，然后可以进行滑模模板的拆除。
拆模的时候需谨慎操作，避免影响到混凝土的质量。
第三章施工安全措施在竖井混凝土滑模施工过程中，需要严格遵守相关的安全规定，保障施工人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竖井混凝土滑模施工技术模版
一、施工准备工作
1.确定施工方案，包括滑模模板的设计、选择和施工流程的安排。
2.准备施工人员和设备，确保施工人员具备相关专业技能，并配备滑模模板安装及拆解所需的起重设备、模板支撑杆、连接板等。
3.制定施工进度计划，并组织协调供应商及其他相关单位的配合。
4.对施工现场进行勘察，清理场地并保证周边硬化地面的平整。
5.将相关技术人员组织起来进行技术培训和交流，确保施工人员具备相关的技术知识。
二、滑模模板的设计与制作
1.根据竖井的尺寸和要求，结合施工方案进行滑模模板的设计。
2.选择合适的材料，一般选用玻璃钢或者金属材料制作，确保滑模模板具备足够的强度和稳定性。
3.制作滑模模板，根据设计要求进行切割、焊接、抛光等工艺处理，确保模板的平整度和表面质量。
4.对滑模模板进行质量检验，包括尺寸、强度、密封性能等。
三、滑模模板的安装与调试
1.根据施工要求和设计方案，进行滑模模板的安装。
首先，将滑模模板与竖井壁进行对接，并使用连接板进行固定。
2.使用起重设备将滑模模板提升至预定位置，确保模板的水平和垂直度。
3.根据施工要求，对滑模模板进行调整和修正，确保模板的尺寸和形状与设计要求一致。
4.在滑模模板的内侧设置密封装置，确保滑模模板与混凝土的接触面形成完整的密封结构。
5.对滑模模板进行质量检验，包括外观质量、固定性能、尺寸偏差等。
四、混凝土浇筑与养护
1.选择合适的混凝土配合比，确保混凝土的强度和流动性。
2.进行混凝土的浇筑作业，尽量避免产生过多的振动和冲击力，以免对滑模模板造成损坏。
3.在混凝土浇筑过程中，及时使用振捣器进行浆液的充实和排除气泡。
4.在混凝土浇筑完毕后，及时进行养护，包括覆盖保湿膜、喷水养护等，以确保混凝土的强度和密实度。
五、滑模模板的拆除与清理
1.在混凝土强度达到设计要求后，可以进行滑模模板的拆除。
2.使用专业工具和设备，逐段拆解滑模模板，并将其安全降落至地面。
3.对滑模模板进行清理和维护，包括清洗、修复损坏部位等。
4.整理施工现场，清理垃圾和杂物，并进行安全检查，确保施工现场的安全和整洁。
六、安全措施
1.制定施工安全技术措施，包括滑模模板的搬运和安装过程，以及混凝土浇筑和拆除过程等。
2.对施工人员进行安全培训，确保施工人员具备相关的安全意识和技能。
3.合理安排施工流程，避免施工过程中的交叉作业和危险操作。
4.配备必要的安全设备和防护用品，如安全帽、安全绳等。
5.定期进行施工现场的安全检查，发现问题及时整改。
以上就是竖井混凝土滑模施工技术的详细模板，希望对您有所帮助。
请根据具体情况进行调整和补充，并确保在施工过程中严格按照相关规范和要求进行操作。
