ENVI遥感图像增强处理
任务五图像增强目录1.空间域增强处理 (1)1.1卷积滤波 (1)2.辐射增强处理 (2)2.1交互式直方图拉伸 (2)3.光谱增强处理 (4)3.1波段比的计算 (4)3.2色彩空间变换 (5)3.3NDVI计算 (6)4.傅里叶变换 (6)4.1快速傅里叶变换 (6)4.2定义FFT滤波器 (7)4.3反向FFT变换 (8)5.波段组合 (8)5.1RGB合成显示 (8)图像增强的主要目的是提高图像的目视效果，以便处理结果图像比原图像更适合于特定的应用要求，方便人工目视解译、图像分类中的样本选取等。
ENVI图像增强的内容主要包括：●空间域增强处理●辐射增强处理●光谱增强处理●傅里叶变换●波段组合1.空间域增强处理空间域增强处理是通过直接改变图像中的单个像元及相邻像元的灰度值来增强图像。
1.1卷积滤波卷积滤波是通过消除特定的空间频率来增强图像。
它们的核心部分是卷积核，ENVI提供很多卷积核，包括高通滤波、低通滤波、拉普拉斯算子、方向滤波、高斯高通滤波、高斯低通滤波、中值滤波、Sobel、Roberts，还可以自定义卷积核。
使用数据：lena.jpg具体操作：通过尝试ENVI提供的各种图像增强算子，观察比较图像增强的效果。
（1）打开图像文件lena.jpg。
（2）在主菜单中，选择Filter→Convolutions and Morphology。
（3）在Convolutions and Morphology Tool中，选择Convolutions→滤波类型。
（4）不同的滤波类型对应不同的参数，主要包括三项参数：●Kernel Size（卷积核的大小）卷积核的大小，以奇数来表示，如3×3、5×5等，有些卷积核不能改变大小，包括Sobel和Roberts。
●Image Add Back（输入加回值）将原始图像中的一部分“加回”到卷积滤波结果图像上，有助于保持图像的空间连续性。
该方法常用于图像锐化。
“加回”值是原始图像在结果输出图像中所占的百分比。
●Editable Kernel（编辑卷积核中各项的值）在文本框中双击鼠标可以进行编辑，选择Kernel可以把卷积核保存为文件（.ker），选择Kernel可以打开一个卷积核文件。
（5）卷积增强图像中的单个波段a）选择Convolutions→High Pass，其他项按照默认设置，单击Quick Apply按钮，第一次点击此按钮会提示选择增强的波段，增强后的波段在Display中显示。
如果要更改卷积增强波段，选择Options→Change Quick-Apply Input Band。
b）选择Quick Result to File，可以将增强结果保存（6）卷积增强图像文件a）单击Apply To File按钮，在Convolution Input File对话框中选择图像文件。
b）选择输出路径及文件名。
2.辐射增强处理辐射增强处理是通过对单个像元的灰度值进行变换来增强处理，如直方图匹配、直方图拉伸、去条带噪声等。
2.1交互式直方图拉伸使用数据：lena.jpg将一个多光谱图像打开并在Display中显示。
在主图像窗口中，选择Enhance→Interactive stretching，就可以打开交互式直方图拉伸操作对话框（图1）。
图1 交互式直方图拉伸操作对话框在交互式直方图拉伸操作对话框中：●显示一个输入直方图和一个输出直方图，它们表明当前的输入数据以及分别应用的拉伸。
●两条垂线（虚线）表明当前拉伸所用到的最小值和最大值，其值显示在Stretch标签的两个文本框中。
●对于彩色图像来说，直方图的颜色与所选择的波段颜色一致（系统默认显示红色波段），可以用鼠标选择RGB波段。
●在状态栏中列出拉伸类型和直方图来源，或者当前十字指针指定DN值和指定DN值的像元数、直方图及累计直方图。
在交互式直方图拉伸操作对话框中的菜单命令及其功能。
菜单命令功能Export Stretch Save Stretch to LUT Restore LUT Stretch Save Plot As 输出图像拉伸结果拉伸结果（LUT表）可以保存为ASCII文件或默认拉伸LUT 打开原先保存的LUT导出直方图为图像文件放大窗口（Zoom）、整个原始波段（Band）和感兴趣区（ROI）。
Default命令菜单包括一些默认拉伸方式以及直方图生成源，与主图像菜单中Enhance的默认拉伸一致。
交互式直方图拉伸的操作过程：（1）在Display中加载图像，在主图像窗口中，选择Enhance→Interactive stretching，打开交互式直方图拉伸操作对话框。
（2）要浏览像元DN值和指定DN值的像元个数、百分比以及累计百分比，可以在直方图内按住鼠标左键并拖动随之产生的白色十字交叉指针，在状态栏中显示信息。
（3）在交互式直方图拉伸操作对话框中，选择Stretch_Type→拉伸方法。
不同拉伸方法操作和参数设置不一样，常用操作如下：●Linear（线性拉伸）（1）选择Stretch_Type→Linear（2）选择Options→Auto Apply，打开自动应用功能（3）设定拉伸范围，使用鼠标左键，移动输入直方图中的垂直线（白色虚线）到所需要的位置，或在“Stretch”文本框中输入所需要的DN值或一个数据百分比●Piecewise Linear（分段线性拉伸）（1）选择Stretch_Type→Piecewise Linear（2）选择Options→Auto Apply，打开自动应用功能（3）一个转换函数（初始伟一条白色直线）将被绘制在输入直方图中。
在输入直方图的任何位置点击鼠标中键，为转换函数增加一个节点，绘制的线段将把端点和绘制的节点标记连接起来。
（4）要移动一个点的位置，在标记上按住鼠标左键，然后把它拖放到一个新位置。
要删除点，在标记上点击鼠标右键。
也可以手动地键入输入和输出值，选择Options→Edit Piecewise Linear。
●Gaussian（高斯拉伸）（1）选择Stretch_Type→ Gaussian（2）选择Options→Auto Apply，打开自动应用功能（3）设定拉伸范围，使用鼠标左键，移动输入直方图中的垂直线（白色虚线）到所需要的位置，或在“Stretch”文本框中输入所需要的DN值或一个数据百分比（4）选择Options→ Set Gaussian Stdv，设置高斯标准差（5）输出直方图用一条红色曲线显示被选择的Gaussian函数。
被拉伸数据的分布呈白色，并叠加显示在红色Gaussian函数上●Equalization（直方图均衡化拉伸）（1）选择Stretch_Type→ Equalization（2）选择Options→Auto Apply，打开自动应用功能（3）设定拉伸范围，使用鼠标左键，移动输入直方图中的垂直线（白色虚线）到所需要的位置，或在“Stretch”文本框中输入所需要的DN值或一个数据百分比（4）根据拉伸DN值范围自动缩放数据，使每个直方图中的DN数相均衡。
输出直方图用一条红色曲线显示均衡化函数，被拉伸数据的分布呈白色叠加显示（图2）。
图2 直方图均衡化3.光谱增强处理光谱增强处理是基于多光谱数据对波段进行变换达到图像增强处理，如主成分变换、独立成分变换、色彩空间变换、色彩拉伸等。
3.1波段比的计算计算波段的比值可以增强波段之间的波谱差异，减少地形的影响。
用一个波段除以另一个波段生成一幅能提供相对波段强度的图像，该图像增强了波段之间的波谱差异。
计算波段比，必须输入一个“分子”波段和一个“分母”波段，波段比是分子与分母的比值。
使用数据：can_tmr.img计算波段比的具体操作如下：（1）打开一个多波段图像文件（TM图像）。
（2）在主菜单中，选择Transforms Band Ratios。
（3）在Band Ratios Input Bands对话框中，从可用波段列表（Select from the Available Band）中选择分子（Numerator）和分母（Denominator）波段。
例如，近红外波段/红波段（图3）。
单击Clear按钮可以清除选择的分子和分母波段。
（4）单击Enter Pair按钮，将比值波段添加到Selected Ratio Pairs中。
（5）选择输出文件路径及文件名，单击OK按钮。
（6）将得到的近红外波段/红波段比值图像与近红外波段和红波段的灰度图像进行对比，特别是植被、裸地的灰度变化。
图3 波段比的计算3.2色彩空间变换ENVI支持将三波段红、绿、蓝图像变换到一个特定的彩色空间，并且能从所选彩色空间变换回RGB。
两次变换之间，通过对比度拉伸，可以生成一个色彩增强的彩色合成图像。
ENVI支持的彩色空间包括“色度、饱和度、颜色亮度值（HSV）”，“色度、亮度、饱和度（HLS）”和描述土壤岩石颜色特征的HSV（USGS Munsell）。
使用数据：can_tmr.img色彩空间变换操作比较简单，下面以RGB to HSV为例，各种色彩空间变换操作过程类似。
（1）打开多光谱图像can_tmr.img，显示为RGB彩色图像。
（2）在主菜单中，选择Transforms→Color Transforms→RGB to HSV。
在RGB to HSV Input 对话框中，可以从一个显示的彩色图像窗口或可用波段列表中选择3个波段进行变换。
（3）在RGB to HSV Parameters对话框中，选择输出路径及文件名，单击OK按钮完成。
3.3NDVI计算归一化植被指数NDVI计算可以将多光谱数据变换成一个单独的图像波段，用于显示植被分布。
较高的NDVI值预示着包含较多的绿色植被。
ENVI的NDVI使用如下标准算法：NIR-RedNDVI=NIR+RedNDVI值的范围为-1~+1。
ENVI已经为A VHRR、Landsat MSS Landsat TM、SPOT和A VIRIS数据预设值了相应波段，对于其他数据类型，可以自己指定波段来计算NDVI值。
使用数据：0112024.img（1）打开TM图像0112024.img。
（2）在主菜单中，选择Transforms→NDVI。
在NDVI Calculation Input File对话框中，选择TM图像，单击OK按钮。
（3）在NDVI Calculation Input File对话框中，Input 选择Landsat TM。
用于计算NDVI的波段将被自动导入到“Red”和“Near IR”文本框中。
（4）在Output Data Type选择输出字节型（Byte）或浮点型（Floating Point）。
envi遥感影像条带去除原理
envi遥感影像条带去除原理遥感影像条带去除是指通过一定的算法和处理，消除遥感影像中出现的条纹状噪声，保持影像的准确性和清晰度。
在遥感应用中，条带噪声产生的原因通常是由于遥感传感器的性能问题、地面观测条件等因素导致的，对于遥感应用而言，这些噪声会影响到图像的真实性和可用性。
因此，去除影像的条带噪声是遥感影像处理中的重要环节之一遥感影像条带去除的原理主要有以下几个方面：1.噪声建模：首先需要对条带噪声进行建模。
噪声建模可以通过统计学方法来实现，比如统计其中一个区域内的噪声分布情况，然后对其进行分析和建模，找出噪声的统计规律和特征。
这样可以为后续的去除算法提供依据和基础。
2.频域滤波：频域滤波是常用的一种去除条带噪声的方法。
主要思想是将影像转换到频域，利用频率的特征来进行滤波处理。
其中常用的方法包括傅里叶变换、小波变换等。
通过对频域图像进行滤波处理，可以抑制条带噪声的效果。
3.统计滤波：统计滤波是一种常见的图像去噪方法，它基于统计学原理对图像进行滤波处理。
常见的统计滤波方法有中值滤波、均值滤波、高斯滤波等。
针对条带噪声，可以选择合适的统计滤波方法进行处理，例如中值滤波可以有效地抑制条带噪声。
4.图像增强技术：图像增强技术也可以用于去除条带噪声。
例如，直方图均衡化可以通过对图像的灰度级进行重新分布来增强图像的对比度，从而达到去除条带噪声的效果。
5.空间滤波：空间滤波是根据图像空间域的像素值进行滤波处理。
常见的空间滤波方法有邻域平均法、拉普拉斯算子法等。
通过利用空间滤波，可以将条带噪声进行平滑处理，减小噪声对图像的影响。
综上所述，遥感影像条带去除的原理主要包括噪声建模、频域滤波、统计滤波、图像增强技术和空间滤波等方法。
不同的影像条带噪声去除方法各有优势和适用场景，需要根据具体情况选择合适的方法进行处理，以达到去除条带噪声的效果。
《envi图像预处理》课件
几何校正
目的：消除图像中的几何变形 方法：使用控制点进行校正 控制点选择：选择具有明显特征的点 校正结果：得到无变形的图像
图像增强
亮度调整：提高图像亮度，使图像更清晰 对比度调整：增强图像对比度，使图像细节更明显 锐化处理：提高图像锐度，使图像边缘更清晰 色彩调整：调整图像色彩，使图像色彩更丰富
实例1：图像去噪处理，对 比处理前后的图像质量
实例4：图像融合处理，对 比处理前后的图像融合效果
Part Six
envi图像预处理的 未来发展
envi图像预处理技术的发展趋势
智能化：利用深度 学习、人工智能等 技术，实现图像的 自动预处理
高效化：提高图像 预处理的速度和效 率，降低计算成本
多样化：开发更多 类型的预处理算法， 满足不同应用场景 的需求
envi图像预处理在地理信息系统中的应用
地理信息系统（GIS）：用于管理、分析和显示地理数据
Envi图像预处理：对遥感图像进行预处理，提高图像质量
应用：在GIS中，预处理后的遥感图像可以用于地形分析、土地利用分类、植被监测 等
优势：预处理后的遥感图像可以提高GIS分析的准确性和效率
envi图像预处理在环境监测中的应用
遥感图像处理：用于提取地物信息， 如土地利用、植被覆盖等
工业检测：用于产品质量检测，如 缺陷检测、尺寸测量等
添加标题
添加标题
添加标题
添加标题
医学图像处理：用于疾病诊断和治 疗，如CT、MRI等
军事侦察：用于战场侦察和情报分 析，如目标识别、地形分析等
Part Five
envi图像预处理的 效果评估
envi图像预处理
,
汇报人：
目录
01 添 加 目 录 项 标 题 03 e n v i 图 像 预 处 理
3-ENVI遥感图像预处理
• （3）单击Change
• （4）选择自定义北京54坐标系 • （5）回到Available
信息
ENVI/IDL
3.4 图像投影转换——投影转换
• （1）主菜单
> Map > Convert Map Projection
• （2）Convert
Map Projection对话框中，点击 Change Proj，打开Projection Selection对话 框
-
•
Image to Image几何校正
-
•
Image to Map几何校正
-
•
Image to Image自动图像配准
-
自动寻找同名点，可用于相同图像由于校正误差不重叠情况
主菜单->Map->Registration->Automatic Registration:Image to Image ENVI/IDL
ENVI/IDL
3.5 图像几何校正-Image to Map几何校正
• 采集控制点方式相比Image
to Image更加灵活，如 果控制点需要从不同途径收集或者直接从图上读取 后键盘输入，可以采取这种方法。如地形图校正。
• 第四步
利用GLT文件几何校正影像
• 选择:主菜单->Map->Georeference
from Input Geometry-> Georeference from GLT。在弹出对话框中 选择GLT文件和待校正文件，选择输出路径和文件名。
ENVI/IDL
3.5 图像几何校正-基于GLT的FY3几何校正
ENVI/IDL
3.5 图像几何校正-基于GLT的FY3几何校正
利用ENVI软件处理遥感影像
科技信息
专题论述
表 1 分类统计结果表
类别 Band Min Max Mean
StDev
pointsຫໍສະໝຸດ percentage1 0 43 0.510637 3.538195
Class1 2 0 45 0.383482 2.375020 17479926 32.43%
3 0 49 0.532577 3.173868
这样设置的目的是只对 TM 影像中跟 SPOT 影像相对应的区域进 行重采样，使得 TM 和 SPOT 影像都是同一区域，并且影像尺寸大小一 致，以便为接下来做影像融合打好基础。TMA 和 TMB 影像的重采样结 果图如图 3、图 4。
4.影像融合 影像融合是必须在重采样做完后进行处理，影像融合的目的是为 了融合 SPOT 影像和 TM 影像，使得融合后的影像同时拥有 SPOT 影像 的高分辨率和 TM 影像的多信息，使影像更真实、更美观。 在 ENVI 软件中分别打开影像 SPOTA、SPOTB 和重采样后的影像 TMA、TMB，进行影像融合，融合结果图如图 5、图 6。
种过程就叫影像镶嵌。
将融合好后的两幅影像在 ENVI 软件中打开进行影像镶嵌，本文进
行影像镶嵌的参数设置如下：
（1）背景值，在两幅影像的“Background Data Value to Ignore”文本框
里都键入“0”，即透明；
（2）羽化值，在两幅影像的“Feathering Distance”文本框都键入“35”；
图 4 TMB 重采样图
对于影像重采样，在 ENVI 软件中需要进行如下设置：
— 772 —
图 7 镶嵌结果图 6.影像分类 遥感影像分类的目的是将遥感影像中的像元按照地物类别进行划 分。例如将影像分成许多区域，这些区域分别代表森林、草地、湖泊、城 镇等实际地物类别。遥感影像的分类方法有非监督分类和监督分类两 种。非监督分类不需要任何关于分类对象的先验知识，完全根据数据自 身的统计规律进行分类。
遥感图像处理实验
遥感图像处理实验目录实验二影像的地理坐标定位和校正实验三使用ENVI进行正射校正实验四图像镶嵌实验五图像融合实验六波段组合计算及图像增强实验七图像分类实验八使用ENVI进行三维曲面浏览与飞行实验九地图制图09级林学四班汤瑞芳20090143 注：本实验报告共分为两部分，其一为实验的详细过程，其二为实验结果的整理及实验心得实验二影像的地理坐标定位和校正实验目的:1）掌握如何在ENVI中对影像进行地理校正2）添加地理坐标3）如何使用ENVI进行影像到影像的几何校正实验内容：1图像文件头文件的修改步骤：1）打开并显示SPOT数据ENVI主菜单中file →open image file，从envidata目录bldr_reg文件夹下的bldr_sp.img文件，从可用波段列表对话框中点击Grey scale，点击Load Band按钮加载这幅影像到一个新的显示窗口中。
2）修改ENVI头文件中的地图信息右击bldr_sp.img—》Map inf，快捷菜单Edit Map Information。
点击Projection/Datum文本旁边的箭头切换按钮，DMS或者DDEG，分别在度分秒和十进制的度之间进行切换。
点击Cancel，推出Edit Map Information对话框。
修改图像的pixel size信息，添加公里网格和地图标注。
保存图像。
file →save image as →image file。
输出路径和输出文件名称2 影像对影像的几何配准利用SPOT图像校正Landsat TM步骤：1）打开TM图像从ENVI主菜单中，选择file →open image file，从envidata目录下的bldr_reg子目录选择bldr_tm.img文件。
在列表中选择band3，点击display#1按钮，并从下拉式菜单中选择new display。
点击Load Band 按钮，把TM的band3波段的影像加载到新显示窗口中。

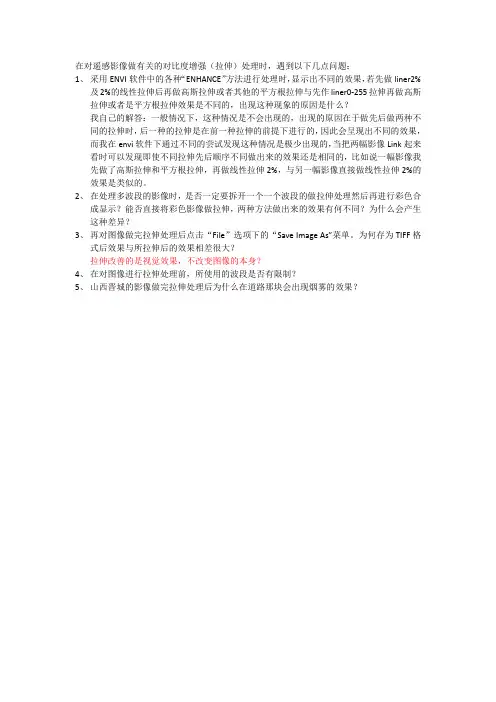

图像拉伸处理
