ENVI基本影像处理流程操作
ENVI软件进行SPOT卫星影像处理步骤
ENVI软件进行SPOT卫星影像处理步骤一、启动ENVI系统二、打开SPOT卫星影像数据1.点击ENVI主菜单中的File（文件）打开下拉菜单，选择Open Image File（打开图像文件）。
2.激活Enter Data （写入数据文件名）文件选择对话框，进入被处理的SPOT图像数据的路径，选择被处理的图像文件名（后缀格式为：.img），点击OK，予以确认。
3.点击IP Software（IP软件程序系统）中的ER Mapper，进入所选择的文件子目录，选择被处理的头文件（后缀格式为：.hdr）。
4.激活可用波段列表，点击Gray Scale（灰标）单选按钮，使用鼠标左键点击相应的波段名，从对话框顶部所列波段中选择对应的图像波段（通常采用4、3、2的RGB 合成方案）。
所选择的波段名即显示在Selected Band：（选择波段）字段区域中。
5.点击Load Band（加载波段）按钮，加载被选中的SPOT图像到新的显示窗口中。
6.点击ENVI主菜单中的File（文件）打开下拉菜单，选择Open External File（打开外部文件）。
三、修改ENVI头文件中的地图信息，给图像添加地理坐标1.如果所选中的SPOT图像已经带有地理坐标，则这个步骤可以不进行。
2.如果所选中的SPOT图像不带有地理坐标，则在可用波段列表中，用右键点击被选择的图像文件名下的Map Info图标，从弹出的快捷菜单中选择Edit Map Information 打开相应的对话框。
在这个对话框中调整ENVI使用的Magic Pixel（作为地图坐标的起始像元）相对应的影像地理坐标。
所使用的影像地理坐标，从被选中的SPOT图像数据的头文件中查找。
头文件的后缀格式为：.hdr（头文件的名称与图像名称一致）。
其中给出了被处理的SPOT图像的地图投影、像元尺寸以及地图投影参数和图像4个角点像元对应的经纬度坐标或WGS84地心坐标系下的坐标。
envi操作手册
envi操作手册
ENVI，全称为Environment，是一种遥感图像处理软件。
以下是ENVI软
件的基本操作手册：
1. 打开影像：在ENVI中，可以通过File菜单的Open选项或者直接点击工具栏上的Open按钮来打开影像。
在弹出的对话框中选择要打开的影像文件，然后点击OK即可。
2. 显示影像：打开影像后，可以通过点击工具栏上的Display按钮来显示影像。
在弹出的对话框中可以选择显示方式、颜色方案、透明度等参数，然后点击OK即可。
3. 调整影像大小：可以通过工具栏上的Zoom和Pan按钮来调整影像的大
小和位置。
Zoom按钮可以放大或缩小影像，Pan按钮可以平移影像。
4. 创建ROI（感兴趣区域）：在ENVI中，可以通过工具栏上的ROI按钮来创建感兴趣区域。
在创建ROI时，可以选择不同的形状、大小和位置，并
且可以在ROI上添加标签和注解。
5. 提取光谱信息：在ENVI中，可以通过Spectral Analysis工具来提取光
谱信息。
可以选择不同的光谱分析方法，如光谱曲线、光谱角、光谱匹配等，并可以自定义波段和阈值等参数。
6. 生成图像地图：在ENVI中，可以通过Map工具来生成图像地图。
可以
选择不同的地图投影和坐标系，并可以添加图层、标注、符号等元素。
7. 导出数据：在ENVI中，可以将处理后的数据导出为多种格式，如TIFF、JPEG、BMP等。
在导出数据时，可以选择导出的范围、数据类型、分辨率等参数，并可以设置输出文件的格式和质量。
以上是ENVI软件的基本操作手册，希望对您有所帮助。
ENVI操作步骤
ENVI操作步骤ENVI是一款遥感图像处理和分析软件，广泛用于地理信息系统、环境科学、遥感和地球物理等方面的应用。
它提供了强大的图像处理工具和多种分析功能，可以用于从卫星图像中提取地形数据、识别地物类型、检测环境变化等。
下面是使用ENVI进行基本操作的步骤。
1.准备工作在开始之前，首先需要安装ENVI软件，并确保计算机系统满足运行要求。
另外，需要准备遥感图像数据，可以从卫星、飞机或无人机等平台获取。
图像数据通常以多波段的方式保存，每个波段代表不同的物理信息。
2.打开ENVI软件双击ENVI桌面图标或从开始菜单中启动ENVI软件。
ENVI的主界面显示类似于其他图像处理软件，包含菜单栏、工具栏和功能窗口。
3.导入图像数据在ENVI的主界面中，点击菜单栏中的“File”选项，选择“Open Data File”或“Import”选项，然后浏览到图像数据所在的文件夹，并选择要导入的图像文件。
ENVI支持多种图像格式，例如TIFF、JPEG、HDF 等。
导入完成后，图像将显示在ENVI主界面的窗口中。
4.预览和调整图像可以使用ENVI提供的工具对导入的图像进行预览和调整。
例如，通过点击工具栏中的“Zoom In”和“Zoom Out”按钮来放大和缩小图像。
可以使用窗口中的滚动条和拖动工具来导航图像。
还可以使用ENVI提供的调整工具来改变图像的亮度、对比度和色彩等参数。
5.进行遥感图像分析ENVI提供了多种图像处理和分析工具，可以用于从遥感图像中提取地物信息。
其中一种常用的分析方法是图像分类。
通过点击ENVI主界面中的“Classification”或“Classification Tools”选项，可以选择不同的分类算法，并应用于图像数据中。
分类结果将以颜色编码的形式显示在图像上，通过不同的颜色表示不同的地物类型。
6.提取地形信息ENVI可以根据遥感图像中的光谱信息提取地形数据。
其中一个常用的方法是“数字高程模型（Digital Elevation Model，DEM）”的创建。
ENVI遥感影像处置
使用注记功能添加分类图例
• 从主影像窗口菜单栏中，选择Overlay>>Annotation。 • 选择Object>>Map Key，在影像上添加图例。经过
21
专题二 分类
• 1、非监督分类 • Classification>>Unsuoervised>>K-Means
或IsoData生成非监督分类旳影像
22
监督分类
• Classification>>Supervised>>[method]， 在这里[Method]是下拉菜单中所列旳某个监 督分类法（Parallelepiped, Minimum Distance, Mahalanobis Distance, Maximum Likelihood, Spectral Angle Mapper, Binary Encoding或者Neural Net)
• 放置注记：在Text文本框中输入相 应旳文本，变化字体颜色、大小等， 然后在主影像窗口中合适旳位置上， 点击鼠标左键，接着文本会在所选 点旳位置上显示出来。使用左键拖 动文本注记小圆柄，在窗口中放置 文本注记。右键结束。
• File>>Save Annotation来保存。
15
添加网格
• 在主影像窗口中选择 Overlay>>Grid Lines。
• 能够变化显示叠合区域旳大小，只需按住鼠标中 键，并拖到一种合适旳区域即可。
13
矢量叠合与处理
• ENVI提供了一套矢量可视化和分析工具，涉及Arcview Shape文件旳输入、矢量编辑和矢量查询。
• 在可用波段列表中，单击TM旳波段4，选择Gray Scale， 单击Load Band，显示灰度影像；
ENVI下影像处理详细步骤：
ENVI下影像处理详细步骤：1、坐标转换1）定义投影：提交的原始影像为经纬度坐标，应用ArcGIS中的投影定义工具定义影像坐标系，如xian80或北京54；2）投影转换：使用ArcGIS高级工具箱中的Project Raster工具对影像进行投影转换，得到系统需要的平面坐标成果。
如图1中所示，重采样选用BILINEAR法。
图12、影像裁切影像经坐标转换后，原矩形影像将会变成其它不规则图形，需要进行影像裁剪再得到矩形影像，裁切方法如下：ENVI软件下裁切：1）打开影像：Image File，打开要裁切的影像；2）裁切：Basic Tools—Resize Data (Spatial/Spectral),打开Resize Data Input File对话框，如图2所示。
选中要裁切的影像，点击Spatial Subset按钮，弹出Select Spatial Subset对话框，如图3所示。
然后点击Image按钮，选择按影像裁切方式，弹出Subset by Image对话框，见图4，用红框画定要保留的影像范围。
接下来点三次OK分别确定三个对话框的设置，在最后弹出的Resize Data Parameters对话框中设置重采集方式“Bilinear”，点击Choose按钮确定输出影像的路径和名称后点OK确定即运行影像载切。
图2 对话框Resize Data Input File图3 对话框Select Spatial Subset图4 Subset by Image对话框图5 Resize Data Parameters对话框3、格式转换应用ENVI裁切输出的影像为ENVI的默认格式，需将其转换成ArcGIS能应用的*.img格式。
方法：ENVI下—ERDAS IMAGING将影像另存为*.img格式即可。
注；格式转换后再在ArcGIS下重新定义一下投影。

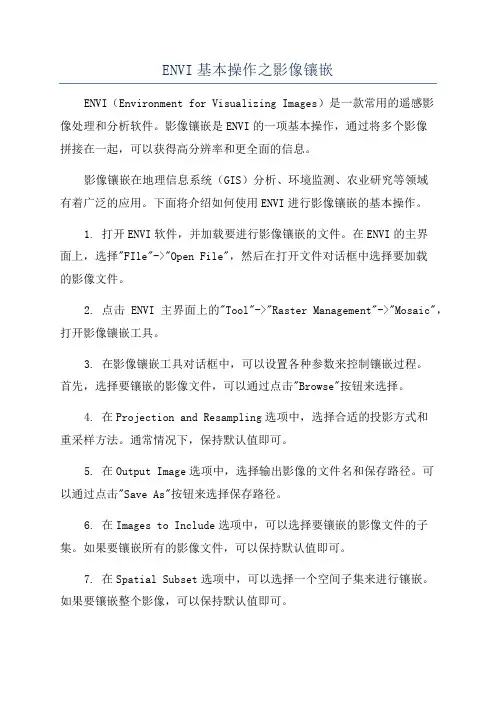

ENVI基本操作之影像镶嵌
ENVI基本操作之影像镶嵌ENVI（Environment for Visualizing Images）是一款常用的遥感影像处理和分析软件。
影像镶嵌是ENVI的一项基本操作，通过将多个影像拼接在一起，可以获得高分辨率和更全面的信息。
影像镶嵌在地理信息系统（GIS）分析、环境监测、农业研究等领域有着广泛的应用。
下面将介绍如何使用ENVI进行影像镶嵌的基本操作。
1. 打开ENVI软件，并加载要进行影像镶嵌的文件。
在ENVI的主界面上，选择"FIle"->"Open File"，然后在打开文件对话框中选择要加载的影像文件。
2. 点击ENVI主界面上的"Tool"->"Raster Management"->"Mosaic"，打开影像镶嵌工具。
3. 在影像镶嵌工具对话框中，可以设置各种参数来控制镶嵌过程。
首先，选择要镶嵌的影像文件，可以通过点击"Browse"按钮来选择。
4. 在Projection and Resampling选项中，选择合适的投影方式和重采样方法。
通常情况下，保持默认值即可。
5. 在Output Image选项中，选择输出影像的文件名和保存路径。
可以通过点击"Save As"按钮来选择保存路径。
6. 在Images to Include选项中，可以选择要镶嵌的影像文件的子集。
如果要镶嵌所有的影像文件，可以保持默认值即可。
7. 在Spatial Subset选项中，可以选择一个空间子集来进行镶嵌。
如果要镶嵌整个影像，可以保持默认值即可。
8. 在Color Correction选项中，可以选择是否对镶嵌后的影像进行颜色校正。
根据具体需求进行选择。
9.确认所有参数设置后，点击"OK"按钮开始进行影像镶嵌。
ENVI将会自动处理镶嵌过程，并在完成后将结果显示在主界面上。
envi图像处理基本操作
envi图像处理基本操作主要介绍利用envi进行图像处理的基本操作，主要分为图像合成、图像裁减、图像校正、图像镶嵌、图像融合、图像增强。
分辨率：空间分辨率、波谱分辨率、时间分辨率、辐射分辨率。
咱们平时所说的分辨率是指？怎么理解？1、图像合成对于多光谱影像，当我们要得到彩色影像时，需要进行图像合成，产生一个与自然界颜色一致的真彩色（假彩色）图像。
对于不同类型的影像需要不同的波段进行合成，如中巴CCD影像共5个波段，一般选择2、4、3进行合成。
（为什么不选择其他波段？重影/不是真彩色）。
SOPT5影像共7个波段，一般选择7、4、3三个波段。
操作过程以中巴资源卫星影像为例中巴资源卫星影像共有五个波段，选择2、4、3三个波段对R、G、B赋值进行赋值。
在ENVI中的操作如下：（1）file open image file打开2、3、4三个波段，选择RGB，分别将2、4、3赋予RGB。
（2）在#1窗口file---〉save image as-image file。
（3）在主菜单中将合成的文件存为tiff格式（file-save file as-tiff/geotiff）即可得到我们需要的彩色图像。
2、图像裁减有时如果处理较大的图像比较困难，需要我们进行裁减，以方便处理。
如在上海出差时使用的P6、SOPT5，图幅太大不能直接校正需要裁减。
裁减图像，首先制作AOI文件再根据AOI进行裁减。
一般分为两种：指定范围裁减、不指定范围裁减。
不指定范围裁减在ENVI中的操作如下：（1）首先将感兴趣区存为AOI文件file open image file打开原图像选择IMAGE窗口菜单overlay region of interesting 选择划定感兴趣区的窗口如scroll，从ROI_Type菜单选择ROI的类型如Rectangle，在窗口中选出需要选择的区域。
在ROI窗口file Save ROIs将感兴趣区存为ROI文件。
ENVI基本影像处理
1.4 数据显示
波段列表
每次打开的文件都显示在Available List中 如图1.4所示）， 1.4所示 每次打开的文件都显示在Available Bands List中（如图1.4所示）， 列表中可以完成当前在ENVI中打开的或存储在内存中的文件的信息， ENVI中打开的或存储在内存中的文件的信息 列表中可以完成当前在ENVI中打开的或存储在内存中的文件的信息，还 可以进行包括：打开新文件、关闭文件、将内存数据项保存到磁盘， 可以进行包括：打开新文件、关闭文件、将内存数据项保存到磁盘，以 及编辑ENVI头文件等操作。 ENVI头文件等操作 及编辑ENVI头文件等操作。
遥感图像处理的一般流程
数据的输入输出 图像显示与分析 图像预处理（几何纠正、融合、镶嵌等） 图像预处理（几何纠正、融合、镶嵌等） 影像信息提取（人工解译、自动分类、特征提取、动态检测等） 影像信息提取（人工解译、自动分类、特征提取、动态检测等） 专题制图/三维可视化分析（集成 现有数据) 专题制图 三维可视化分析（集成GIS现有数据 三维可视化分析 现有数据 成果报告（ 分析/共享 成果报告（GIS分析 共享） 分析 共享）
ENVI头文件包含用于读取图像数据文件的信息， ENVI读 ENVI头文件包含用于读取图像数据文件的信息，它通常创建于一个数据文件第一次被 ENVI读 头文件包含用于读取图像数据文件的信息 取时。单独的ENVI头文本文件提供关于图像尺寸、嵌入的头文件（若存在）、 ENVI头文本文件提供关于图像尺寸 ）、数据格式及其 取时。单独的ENVI头文本文件提供关于图像尺寸、嵌入的头文件（若存在）、数据格式及其 它相关信息。所需信息通过交互式输入，或自动地用“文件吸取”创建， 它相关信息。所需信息通过交互式输入，或自动地用“文件吸取”创建，并且以后可以编辑 修改。您可以在ENVI之外使用一个文本编辑器生成一个ENVI ENVI之外使用一个文本编辑器生成一个ENVI头文件 修改。您可以在ENVI之外使用一个文本编辑器生成一个ENVI头文件 通用栅格数据都会存储为二进制的字节流，通常它将以BSQ 按波段顺序）、BIP（ BSQ（ ）、BIP 通用栅格数据都会存储为二进制的字节流，通常它将以BSQ（按波段顺序）、BIP（波段按像 元交叉）或者BIL 波段按行交叉）的方式进行存储。 BIL（ 元交叉）或者BIL（波段按行交叉）的方式进行存储。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ENVI基本影像处理流程操作
ENVI（Environment for Visualizing Images）是一款基于科研的遥感数据处理
软件，该软件可以进行多光谱、高光谱和雷达影像的处理、分析以及可视化等操作。
本文将介绍ENVI基本影像处理流程的操作步骤，并提供一些实用技巧。
1. ENVI软件的安装
ENVI软件的安装包可以通过官方网站下载，安装过程需要注意以下几点：•系统要求：ENVI软件需要安装在一台配备了Windows操作系统的计算机上。
安装前请确认您的计算机符合软件的系统要求。
•授权方式：ENVI采用了USB加密狗的授权方式，安装时需要连入加密狗。
•安装路径：ENVI软件的安装路径需要选择到英文全路径，建议安装在较大的磁盘上。
2. ENVI软件的启动
ENVI软件具有图形界面和命令行两种启动方式，这里只介绍图形界面启动方式。
操作步骤如下：
1.在Windows桌面上找到ENVI的快捷方式，鼠标双击打开ENVI软
件；
2.程序启动后，会出现ENVI Main窗口，该窗口分为菜单栏和工具栏
两部分；
3.在菜单栏中选择基本操作>打开文件，弹出Open File窗口；
4.选择需要打开的影像文件，点击打开按钮，ENVI软件会自动加载文
件。
3. ENVI基本影像处理流程
ENVI软件提供了多种基本影像处理流程，这里将介绍最常用的三种：图像增强、变换和分类。
下面的操作步骤均在ENVI软件的主界面中完成。
3.1 图像增强
图像增强是指通过某些方法，使影像的细节更明显、对比度更强、噪声更小，
从而使影像更易于解译。
下面介绍ENVI中的直方图均衡化增强方式。
1.打开需要增强的影像文件；
2.在ENVI菜单栏中选择基本操作>图像增强>直方图均衡化；
3.弹出直方图均衡化窗口，选择需要增强的波段，点击确定按钮；
4.ENVI软件会自动完成直方图均衡化操作，并在新窗口中显示增强后
的影像。
3.2 变换
变换是指将原始影像进行变换，获得不同的波段组合，以便更好地提取地物信息。
下面介绍ENVI中的主成分分析变换方式。
1.打开需要变换的影像文件；
2.在ENVI菜单栏中选择基本操作>变换>主成分分析；
3.弹出主成分分析窗口，选择需要变换的波段数目，点击确定按钮；
4.ENVI软件会自动完成主成分分析操作，并在新窗口中显示变换后的
影像。
3.3 分类
分类是指根据地物类型等特征将影像像元分到不同的类别中。
下面介绍ENVI 中的最大似然分类方式。
1.打开需要分类的影像文件；
2.在ENVI菜单栏中选择基本操作>分类>最大似然分类；
3.弹出最大似然分类窗口，选择需要分类的波段组合和类别数目，点击
确定按钮；
4.ENVI软件会自动完成最大似然分类操作，并在新窗口中显示分类结
果。
4. ENVI常用操作技巧
•快捷键：ENVI软件支持多种快捷键操作，例如Ctrl+O可以打开影像文件，Ctrl+P可以打印窗口，Ctrl+Z可以撤销操作。
•显示模式：ENVI可以切换显示模式，例如仅显示伪彩色、灰度等模式，选择不同的显示模式可更好地展示影像细节。
•工具箱：ENVI软件内置多个工具箱，例如特征提取、分类评价等工具箱，可以根据需要打开相应的工具箱。
本文介绍了ENVI基本影像处理流程的操作步骤和常用技巧，希望可以帮助到初学者更好地掌握ENVI软件的使用。
当然，这些只是ENVI软件的基本操作和功能，还有更多高级的操作和功能需要进一步学习掌握。
