影响零件精度的误差分析及控制措施
加工中心精度不高原因分析及解决办法

加工中心因其在制造工业中保证了机械产品零件加工精度和产品质量稳定,所以在现代工业发展,机械制造中得到越来越广泛的应用。
但加工中心精度也时刻影响着机床加工工件的质量问题。
加工中心精度不高是什么原因引起?这种情况下在不考虑是机床的问题,加工中产生的误差造成加工工件的精度不高,如:1、计算失误造成的精度误差,人为因素,所以在加工工件前可以通过验算,试加工来排除。
2、材料变形引起的精度误差,需要加工前期采取相应的措施,加工时要采取相应的办法避免这种错误。
提升加工中心加工零件时精度加工精度就是零件加工后的几何参数,其与原图纸的理想几何参数差异越小,它的符合程度也就越高,加工精度也就越高。
在加工实践中,受到各种因素的影响,零件加工与理想几何参数存在较大的差异,这种偏差就是加工误差。
因此合理控制加工误差,就是提升加工精度的最佳方法。
而合理范围内的加工误差就是不超出零件设计要求的公差,只要在这个范围内,就能够进行零件加工精度的保证。
加工精度及加工误差都可以进行零件几何参数的评定。
加工误差的大小都能够影响加工精度的高低,通过对加工精度的有效控制,可以实现加工误差的减少,从而满足实际工作的要求。
在工作过程中,很多因素都影响到零件的加工精度。
即使使用同一种加工方法,在不同的工作环境下,它的精度也是不同的。
如果我们片面的追求零件的加工精度,就会导致生产效率的降低,从而导致工程成本的增加,为了满足实际工作的要求,我们必须要进行加工质量强化体系的应用,保证工作效率的有效提升,实现生产成本的有效控制。
在工作过程中,加工精度具体分为形状精度、位置精度、尺寸精度等,加工精度的高低变化,需要以形状公差、位置公差等来判断。
通过对试切法可以进行加工表面的试切,通过对试切所得尺寸的测量,可以满足零件的加工精度的要求。
过程中需要进行适当刀具的使用,做好不同数量的试切及测量工作,最终达到加工一个精度标准。
最后,就是对材料变形的问题处理,通过对零件变形问题的解决,可以有效提高零件的加工精度,在实际操作中不同的工作场景,对应不同的零件变形处理措施,需要辩证分析,因地制宜的进行工作,提升零件加工系统的整体工作效率。

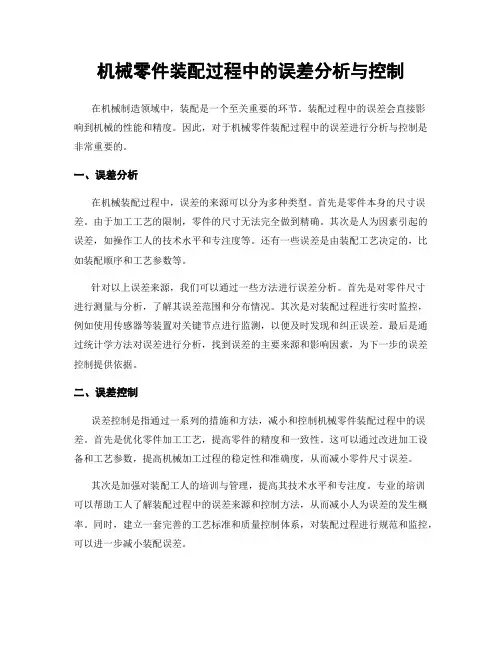

机械零件装配过程中的误差分析与控制

机械零件装配过程中的误差分析与控制在机械制造领域中,装配是一个至关重要的环节。
装配过程中的误差会直接影响到机械的性能和精度。
因此,对于机械零件装配过程中的误差进行分析与控制是非常重要的。
一、误差分析在机械装配过程中,误差的来源可以分为多种类型。
首先是零件本身的尺寸误差。
由于加工工艺的限制,零件的尺寸无法完全做到精确。
其次是人为因素引起的误差,如操作工人的技术水平和专注度等。
还有一些误差是由装配工艺决定的,比如装配顺序和工艺参数等。
针对以上误差来源,我们可以通过一些方法进行误差分析。
首先是对零件尺寸进行测量与分析,了解其误差范围和分布情况。
其次是对装配过程进行实时监控,例如使用传感器等装置对关键节点进行监测,以便及时发现和纠正误差。
最后是通过统计学方法对误差进行分析,找到误差的主要来源和影响因素,为下一步的误差控制提供依据。
二、误差控制误差控制是指通过一系列的措施和方法,减小和控制机械零件装配过程中的误差。
首先是优化零件加工工艺,提高零件的精度和一致性。
这可以通过改进加工设备和工艺参数,提高机械加工过程的稳定性和准确度,从而减小零件尺寸误差。
其次是加强对装配工人的培训与管理,提高其技术水平和专注度。
专业的培训可以帮助工人了解装配过程中的误差来源和控制方法,从而减小人为误差的发生概率。
同时,建立一套完善的工艺标准和质量控制体系,对装配过程进行规范和监控,可以进一步减小装配误差。
此外,使用先进的装配设备和技术也是误差控制的重要手段。
例如,可以采用自动化装配线,减少人为操作的不确定性。
还可以利用机器视觉系统和机器人技术来实现高精度的零件配对和装配,从而提高装配的准确度和效率。
最后,建立完善的质量检测系统也是误差控制的关键环节。
通过对装配完成的机械进行全面的质量检测,可以及时发现和纠正装配过程中的误差,确保机械的性能和精度。
三、结论机械零件装配过程中的误差分析与控制是保证机械性能和精度的关键步骤。
通过对误差来源进行分析和控制,可以有效减小装配误差的发生概率。
机械加工精度影响及控制措施

机械加工精度影响及控制措施关键词:机械加工;精度影响;控制措施引言:当前机械加工中使用机械化方式进行,可使零件的形状得到改善,保证了生产的品质。
使用机械加工技术具有较多的优势,可使产品的质量达到要求,但是在加工中如果产生了误差的时候会使精度降低,对生产效果产生影响。
通过对加工精度影响情况的分析,应采取有效的控制措施来减少这种问题,使零件加工能够满足实际需求,进而为相关行业的发展带来保障。
一、机械加工精度概述机械加工精度一般指的是零部件经过机械加工后的各类几何参数(包括基本尺寸、加工的表面粗糙度、形状位置参数)等同理想零部件的几何参数的符合程度,实际加工后的零部件的几何参数与理想零部件的几何参数的偏差程度是加工精度。
机械加工精度一般包括以下三个方面,第一,尺寸精度,是指实际机加工后的尺寸与设计理想尺寸间的误差;第二,几何形状精度,是指加工表面与理想表面在宏观上的误差,一般包括圆柱度、平面度、扭曲度与直线度;第三,相对位置精度,零部件的要求加工表面与其基准间的相互位置误差,一般包括:垂直度,同轴度,位置度等。
在机械加工过程中,机械加工误差不可以避免,但是加工的误差一般要在要求的范围内,这有这样加工零部件才可以满足设计要求。
二、机械加工精度的主要影响因素2.1人员职业能力操作人员作为机械加工的主导者,是机械加工中的重要单位。
相关操作人员职业能力的高低,对于机械加工效果有着关键的影响作用。
在企业的实际运营中,机械的运转常常需要大量的操作人员来维持,由于人数的增多,使得操作人员的职业能力有着较强的个性化和差异化特点。
倘若操作人员的职业能力不足、专业水平低下或者操作机械的步骤不对的话,其生产出的零件质量必然不会合格,进而误差也会增大,超出机械产品零件的安全范围,进而阻碍企业的机械加工、机械运转以及自身生产力的提升。
2.2数控程序影响利用数控技术进行机械加工的时候,由于数控机床需要通过程序设置来运作,程序的精度对加工的效果有着直接的影响。

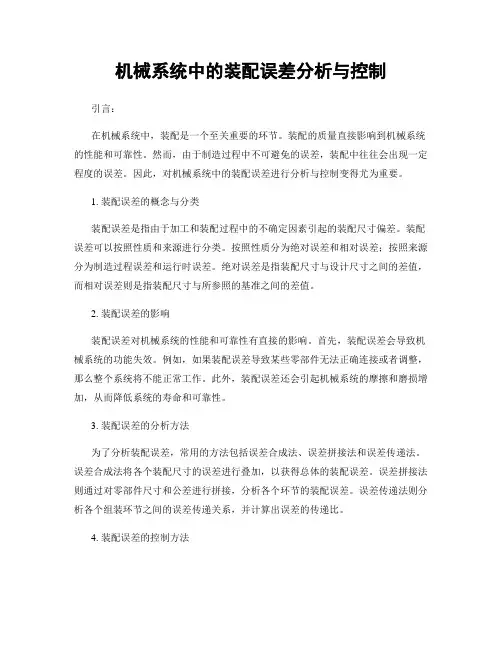

机械系统中的装配误差分析与控制

机械系统中的装配误差分析与控制引言:在机械系统中,装配是一个至关重要的环节。
装配的质量直接影响到机械系统的性能和可靠性。
然而,由于制造过程中不可避免的误差,装配中往往会出现一定程度的误差。
因此,对机械系统中的装配误差进行分析与控制变得尤为重要。
1. 装配误差的概念与分类装配误差是指由于加工和装配过程中的不确定因素引起的装配尺寸偏差。
装配误差可以按照性质和来源进行分类。
按照性质分为绝对误差和相对误差;按照来源分为制造过程误差和运行时误差。
绝对误差是指装配尺寸与设计尺寸之间的差值,而相对误差则是指装配尺寸与所参照的基准之间的差值。
2. 装配误差的影响装配误差对机械系统的性能和可靠性有直接的影响。
首先,装配误差会导致机械系统的功能失效。
例如,如果装配误差导致某些零部件无法正确连接或者调整,那么整个系统将不能正常工作。
此外,装配误差还会引起机械系统的摩擦和磨损增加,从而降低系统的寿命和可靠性。
3. 装配误差的分析方法为了分析装配误差,常用的方法包括误差合成法、误差拼接法和误差传递法。
误差合成法将各个装配尺寸的误差进行叠加,以获得总体的装配误差。
误差拼接法则通过对零部件尺寸和公差进行拼接,分析各个环节的装配误差。
误差传递法则分析各个组装环节之间的误差传递关系,并计算出误差的传递比。
4. 装配误差的控制方法为了控制装配误差,可以从设计、加工和装配等环节入手。
首先,在设计阶段就需要考虑装配尺寸和公差的选择,以减小误差和提高装配性能。
其次,在加工过程中,要严格控制工艺参数,以确保零部件的尺寸误差在可接受范围内。
最后,在装配时,可以采用合理的调整方法和工具,以降低装配误差。
5. 装配误差控制的实例以汽车发动机的装配为例,介绍装配误差的控制方法。
在发动机的装配过程中,各个零部件之间的配合尺寸是十分关键的。
如果装配的尺寸误差过大,将会导致发动机失去正常工作的能力。
因此,在汽车发动机的设计和加工过程中,必须对零部件的配合尺寸进行精确控制。
机械加工工艺的技术误差问题及对策

机械加工工艺的技术误差问题及对策机械加工工艺的技术误差是指在加工过程中由于工艺、设备、操作等因素导致的加工尺寸与设计要求之间的偏差。
这些误差会对零件的质量和性能造成不利影响,因此需采取相应的对策来减小误差。
本文将从设备选型、工艺参数控制、工艺改进等方面探讨机械加工工艺的技术误差问题及对策。
一、设备选型方面的对策设备选型是机械加工工艺误差控制的重要方面。
在选购加工设备时,应确保设备的精度、稳定性、刚性等方面符合加工要求,以减小误差的产生。
1.选择精度更高的设备对于要求加工高精度零件的工艺,应选择精度更高的加工设备,如高精度数控机床等,以提高加工精度,并减小误差的产生。
2.选用稳定性较好的设备设备的稳定性对加工精度影响很大。
选用稳定性较好的设备可以减小外界因素(如温度、振动等)对加工精度的影响,降低误差的发生率。
3.考虑设备的刚性刚性是指设备在加工过程中承受载荷时变形程度的能力。
设备刚性好,能够更好地抵抗加工过程中的振动和变形,从而提高加工精度,降低误差的发生。
二、工艺参数控制方面的对策控制合理的工艺参数是减小机械加工工艺误差的关键,下面将从切削速度、进给量、切削深度等角度分析工艺参数的控制对策。
1.合理控制切削速度切削速度是指加工过程中工件与刀具相对运动的速度。
切削速度的选择要根据加工材料的硬度、材料的切削性能以及机床和刀具的性能等因素综合考虑。
如果切削速度过快,容易导致刀具寿命下降,加工表面质量下降,误差增大;而切削速度过慢,则不仅会影响生产效率,还容易产生负载过重等问题。
在实际加工过程中要根据具体情况调整切削速度,以确保加工精度。
三、工艺改进方面的对策工艺改进是减小机械加工工艺误差的重要手段。
通过改进现有的工艺流程、技术手段来减小误差的产生,提高加工精度。
1.优化工艺流程通过优化加工工艺流程,合理安排加工顺序,避免二次调整导致误差的累积。
合理的工艺流程有助于提高加工效率,降低误差的发生率。
2.改进工艺技术手段利用先进的数控技术、自动化技术以及传感技术等,改进加工工艺技术手段,提高机床的加工精度,减小误差的产生。
精密仪器测量误差分析及精度控制

精密仪器测量误差分析及精度控制精密仪器是指能够测量微小,复杂和高精度物理量的设备。
精密仪器的广泛使用为现代技术和科学研究提供了重要的支持。
常用的精密仪器包括显微镜、计时器、液晶显示器、X射线和电子显微镜等。
准确的度量和精细的控制是确保数据的精密度和可信度的关键。
本文将讨论精密仪器测量误差分析及精度控制的相关内容。
测量误差测量误差是指仪器读数与实际测量值之间的差异。
误差来源于许多因素,包括仪器本身的误差、测量环境的变化、操作员的技能和经验、测量目标的特性等。
下面介绍一些影响测量误差的主要因素。
1.系统误差系统误差是由于测量系统的设计或组件的缺陷而引起的误差。
这种误差通常是固定的,无法通过简单的调整或更改扭转。
例如,如果一台衡器在等级上出现问题,则会导致所有测量数据都有偏差。
2.随机误差随机误差是由于随机因素引起的误差,例如测量环境的不稳定性、固有不确定性或操作员的不确定性。
这种误差通常是不规则的,难以预测或排除。
3.人为误差人为误差是由于操作员在测量过程中出现的问题而引起的误差。
这种误差是可以避免或减少的,需要通过培训和实践来提高操作员的技能和经验。
精度控制为确保精度和可信度,必须对精密仪器进行控制。
以下是一些重要的控制措施。
1.校准校准是一种确定仪器读数误差的方法。
通过使用已知精度的参考物,例如标准棒、标准浓度溶液或标准样品,可以确定测量仪器的读数和实际值之间的差异。
如果误差太大,则需要进行调整或修理。
2.精密仪器的维护精密仪器需要定期维护和保养,以确保其正常运行。
维护包括清洁、调整、校准、更换零部件等。
仪器的保养也可以帮助延长其使用寿命。
3.环境控制环境因素(例如温度、湿度和振动)对精密仪器的功能和精度产生影响。
因此,仪器必须处于恒定的、稳定的环境中,例如恒温房中,以最大限度地减少环境影响。
4.操作员的培训操作员的技能和经验对于精密仪器的使用至关重要。
这些技能包括正确的操作、维护和解决问题等。
压力机零件加工误差对精度的影响分析及工艺保证措施

%! &
图" !2/0
相位差
% $ "
! "
%
./0 ! % " "/ ’( !
"
/ /0
指两曲柄半 径由于加 工误差所
"1/0
产生 的 相 对偏 差 ! 由此 引 起 的滑 块行程长度 偏差造成 滑块倾斜 如图 4 所示 " 其量可 由下式求 得$
%: : & ’ 程 行 全 块 滑
导套 导柱 图! 期 ’ 第 年 ’ & & % 主传动示意图
横梁底面
!
’/ ’! 图+
!
&
/
&
由 式 %! &可 得 到 图 - 所 示 曲 线! 由 图 中可 知 !压 力 机 滑 块 倾 斜 量 在 曲 柄 转 角 为 ./ 0 #"1/0 附 近 达 最 大 !而在 /0 #!2/0 时最 小" "#" 连杆 长度 偏 差$图 + 是由 连 杆长 度 偏差 而 引起
由 式 %-& 可 做出 图 1! 由 该 图 可 知 ! 偏 心差 造 成 的 滑 块 倾 斜 量 在 曲 柄 转 角 为 /0 #! 2/0 #-4 /0 附 近 较 大! 而在 ./0 #"1/0 附近 较小 "
收稿日期 ! "//4,/.,/4 作者简介 ! 李玉霞 ! !.4-, "# 女 # 工程师 # 从事大型 锻压设备制造工艺 研究
"#%
结点 角度 偏差 $所 谓 结点 角 度偏 差 即导 套 孔中
心与 连杆 中心 不重 合! 且相 对连 杆中 心形 成一 个夹 角 $ " 角度 $ 的存 在虽 对滑 块的 平行 度没 有影 响!但
影响零件精度的误差分析及控制措施

影响零件精度的误差分析及控制措施1.加工精度与加工误差1.1加工精度是指零件加工后的实际几何参数与理想几何参数的符合程度。
实际加工不可能做得与理想零件完全一致,总会有大小不同的偏差,零件加工后的实际几何参数对理想几何参数的偏离程度,称为加工误差。
1.2原始误差由机床、夹具、刀具和工件组成的机械加工工艺系统(简称工艺系统)会有各种各样的误差产生,这些误差在各种不同的具体工作条件下都会以各种不同的方式反映为工件的加工误差。
工艺系统的原始误差主要有工艺系统的几何误差、定位误差、工艺系统的受力变形引起的加工误差、工艺系统的受热变形引起的加工误差、工件内应力重新分布引起的变形以及原理误差、调整误差、测量误差等。
1.3研究机械加工精度的方法分析计算法和统计分析法。
2.工艺系统集合误差2.1机床的几何误差加工中刀具相对于工件的成形运动一般都是通过机床完成的,因此,工件的加工精度在很大程度上取决于机床的精度。
机床制造误差对工件加工精度影响较大的有:主轴回转误差、导轨误差和传动链误差。
机床的磨损将使机床工作精度下降。
2.1.1主轴回转误差机床主轴是装夹工件或刀具的基准,并将运动和动力传给工件或刀具,主轴回转误差将直接影响被加工工件的精度。
主轴回转误差是指主轴各瞬间的实际回转轴线相对其平均回转轴线的变动量。
它可分解为径向圆跳动、轴向窜动和角度摆动三种基本形式。
产生主轴径向回转误差的主要原因有:主轴几段轴颈的同轴度误差、轴承本身的各种误差、轴承之间的同轴度误差、主轴绕度等。
但它们对主轴径向回转精度的影响大小随加工方式的不同而不同。
产生轴向窜动的主要原因是主轴轴肩端面和轴承承载端面对主轴回转轴线有垂直度误差。
不同的加工方法,主轴回转误差所引起的的加工误差也不同。
在车床上加工外圆和内孔时,主轴径向回转误差可以引起工件的圆度和圆柱度误差,但对加工工件端面则无直接影响。
主轴轴向回转误差对加工外圆和内孔的影响不大,但对所加工端面的垂直度及平面度则有较大的影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
影响零件精度的误差分析及控制措施[摘要] 零件的精度包括尺寸精度、表面粗糙度、几何形状和相互位置等。
合理控制零件的加工精度,减小加工误差是保证产品质量的关键。
本文系统分析了各种误差及其产生原因,指出了提高零件加工精度的措施。
[关键词] 零件精度加工误差原因分析控制措施1.加工精度与加工误差1.1加工精度是指零件加工后的实际几何参数与理想几何参数的符合程度。
实际加工不可能做得与理想零件完全一致,总会有大小不同的偏差,零件加工后的实际几何参数对理想几何参数的偏离程度,称为加工误差。
1.2原始误差由机床、夹具、刀具和工件组成的机械加工工艺系统(简称工艺系统)会有各种各样的误差产生,这些误差在各种不同的具体工作条件下都会以各种不同的方式反映为工件的加工误差。
工艺系统的原始误差主要有工艺系统的几何误差、定位误差、工艺系统的受力变形引起的加工误差、工艺系统的受热变形引起的加工误差、工件内应力重新分布引起的变形以及原理误差、调整误差、测量误差等。
1.3研究机械加工精度的方法分析计算法和统计分析法。
2.工艺系统集合误差2.1机床的几何误差加工中刀具相对于工件的成形运动一般都是通过机床完成的,因此,工件的加工精度在很大程度上取决于机床的精度。
机床制造误差对工件加工精度影响较大的有:主轴回转误差、导轨误差和传动链误差。
机床的磨损将使机床工作精度下降。
2.1.1主轴回转误差机床主轴是装夹工件或刀具的基准,并将运动和动力传给工件或刀具,主轴回转误差将直接影响被加工工件的精度。
主轴回转误差是指主轴各瞬间的实际回转轴线相对其平均回转轴线的变动量。
它可分解为径向圆跳动、轴向窜动和角度摆动三种基本形式。
产生主轴径向回转误差的主要原因有:主轴几段轴颈的同轴度误差、轴承本身的各种误差、轴承之间的同轴度误差、主轴绕度等。
但它们对主轴径向回转精度的影响大小随加工方式的不同而不同。
产生轴向窜动的主要原因是主轴轴肩端面和轴承承载端面对主轴回转轴线有垂直度误差。
不同的加工方法,主轴回转误差所引起的的加工误差也不同。
在车床上加工外圆和内孔时,主轴径向回转误差可以引起工件的圆度和圆柱度误差,但对加工工件端面则无直接影响。
主轴轴向回转误差对加工外圆和内孔的影响不大,但对所加工端面的垂直度及平面度则有较大的影响。
在车螺纹时,主轴向回转误差可使被加工螺纹的导程产生周期性误差。
适当提高主轴及箱体的制造精度,选用高精度的轴承,提高主轴部件的装配精度,对高速主轴部件进行平衡,对滚动轴承进行预紧等,均可提高机床主轴的回转精度。
2.1.2导轨误差导轨是机床上确定各机床部件相对位置关系的基准,也是机床运动的基准。
车床导轨的精度要求主要有以下三个方面:在水平面内的直线度;在垂直面内的直线度;前后导轨的平行度。
除了导轨本身的制造误差外,导轨的不均匀磨损和安装质量,也使造成导轨误差的重要因素。
导轨磨损是机床精度下降的主要原因之一。
2.1.3传动链误差传动链误差是指传动链始末两端传动元件间相对运动的误差。
一般用传动链末端元件的转角误差来衡量。
2.2刀具、夹具的制造误差及磨损任何刀具在切削过程中,都不可避免地要产生磨损,并由此引起工件尺寸和形状的改变。
正确地选用刀具材料和选用新型耐磨的刀具材料,合理地选用刀具几何参数和切削用量,正确刃磨刀具,正确采用冷却液等,均可有效地减少刀具的尺寸磨损。
必要时还可采用补偿装置对刀具尺寸磨损进行自动补偿。
夹具的作用是使工件相对于刀具和机床具有正确的位置,因此夹具的制造误差对工件的加工精度(特别是位置精度)有很大影响。
夹具的制造误差由定位误差、夹紧误差、夹具的安装误差、导引误差、分度误差以及夹具的磨损组成。
夹具的磨损会引起工件的定位误差。
2.3定位误差2.3.1基准不重合误差在零件图上用来确定某一表面尺寸、位置所依据的基准称为设计基准。
在工序图上用来确定本工序被加工表面加工后的尺寸、位置所依据的基准称为工序基准。
一般情况下,工序基准应与设计基准重合。
在机床上对工件进行加工时,须选择工件上若干几何要素作为加工时的定位基准(或测量基准),如果所选用的定位基准(或测量基准)与设计基准不重合,就会产生基准不重合误差。
基准不重合误差等于定位基准相对于设计基准在工序尺寸方向上的最大变动量。
2.3.2定位副制造不准确误差工件在夹具中的正确位置是由夹具上的定位元件来确定的。
夹具上的定位元件不可能按基本尺寸制造得绝对准确,它们的实际尺寸(或位置)都允许在分别规定的公差范围内变动。
同时,工件上的定位基准面也会有制造误差。
工件定位面与夹具定位元件共同构成定位副,由于定位副制造得不准确和定位副间的配合间隙引起的工件最大位置变动量,称为定位副制造不准确误差。
2.4工艺系统受力变形引起的误差工艺系统是一弹性系统,在加工时由于切削力、夹紧力和传动力等作用会产生相应变形破坏了刀具和工件间的正确位置,从而产生加工误差。
2.4.1切削过程中受力点位置变化引起的加工误差切削过程中,工艺系统的刚度随切削力着力点位置的变化而变化,引起系统变形的差异,使被加工表面产生形状误差。
2.4.2切削力大小变化引起的加工误差——误差复映工件的毛坯外形虽然具有粗略的零件形状,但它在尺寸、形状以及表面层材料硬度上都有较大的误差。
毛坯的这些误差在加工时使切削深度不断发生变化,从而导致切削力的变化,进而引起工艺系统产生相应的变形,使得零件在加工后还保留与毛坯表面类似的形状或尺寸误差。
当然工件表面残留的误差比毛坯表面误差要小得多。
这种现象称为“误差复映规律”,所引起的加工误差称为“误差复映”。
除切削力外,传动力、惯性重力、夹紧力等其它作用力也会使工艺系统的变形发生变化,从而引起加工误差,影响加工精度。
2.5工艺系统受热变形引起的误差机械加工中,工艺系统在各种热源的作用下产生一定的热变形。
由于工艺系统热源分布的不均匀性及各环节结构、材料的不同,使工艺系统各部分的变形产生差异,从而破坏了刀具与工件的准确位置及运动关系,产生加工误差。
尤其对于精密加工,热变形引起的加工误差占总加工误差的40%~70%。
2.5.1机床热变形对加工精度的影响机床受热源的影响,各部分温度将发生变化,由于热源分布的不均匀和机床机构的复杂性,机床的各部件发生不同程度的热变形,破坏了机床各部件原有的相互位置关系,影响加工精度。
不同类型的机床由于热源不同,对加工精度影响也不同。
2.5.2刀具热变形对加工精度的影响尽管在切削加工中传入刀具的热量只有3%~5%,但由于刀具的尺寸和热容量小,故仍有很高的温升,从而引起刀具的热伸长并造成加工误差。
粗加工时刀具的热变形对加工精度的影响可忽略不计;对于加工要求较高的零件,刀具的热变形对加工精度影响较大,使加工表面产生形状误差。
例如用高速钢刀具车削时,刃部的温度高达700℃~800℃,刀具热伸长量可达0.03 mm。
2.6调整误差在机械加工的每一工序中,总要对工艺系统进行这样或那样的调整工作。
由于调整不可能绝对的准确,因而产生调整误差。
在工艺系统中,工件、刀具在机床上的互相位置精度,是通过调整机床、刀具、夹具或工件等来保证的。
当机床、刀具、夹具和工件毛坯等的原始精度都达到工艺要求而又不考虑动态因素时,调整误差的影响,对加工精度起到决定性的作用。
2.7测量误差零件在加工时或加工后进行测量时,由于测量方法、量具精度以及工件和主客观因素都直接影响测量精度。
2.8加工原理误差加工过程由于采用了近似的加工方法,近似的传动或近似的刀具轮廓而产生的加工误差。
2.8.1采用近似的加工运动造成的误差在许多场合,为了得到要求的工件表面,必须在工件或刀具的运动之间建立一定的联系。
从理论上讲,应采用完全准确的运动联系。
但是采用理论上完全准确的加工原理有时使机床或夹具极为复杂,致使制造困难,反而难以达到较高的加工精度,有时甚至是不可能做到。
如在车削或磨削模数螺纹时,由于其导程t=πm,式中有π这个无理因子,在用配换齿轮来得到导程数值时,就存在原理误差。
2.8.2采用近似的刀具轮廓造成的误差用成形刀具加工复杂的曲面时,要使刀具刃口做得完全符合理论曲线的轮廓,有时非常困难,往往采用圆弧、直线等简单近似的线型代替理论曲线。
如用滚刀滚切渐开线齿轮时,为了滚刀的制造方便,多用阿基米德基本蜗杆或法向直廓基本蜗杆来代替渐开线基本蜗杆,从而产生了加工原理误差。
3.提高零件加工精度的措施3.1减少原始误差提高零件加工所使用机床的几何精度,提高夹具、量具及刀具本身精度,控制工艺系统受力、受热变形、刀具磨损、内应力引起的变形、测量误差等均属于直接减少原始误差。
为了提高机械加工精度,需对产生加工误差的各项原始误差进行分析,根据不同情况对造成加工误差的主要原始误差采取不同的措施解决。
对于精密零件的加工应尽可能提高所使用精密机床的几何精度、刚度和控制加工热变形;对具有成形表面的零件加工,则主要是如何减少成形刀具形状误差和刀具的安装误差。
3.2误差补偿法对工艺系统的一些原始误差,可采取误差补偿的方法以控制其对零件加工误差的影响。
(1)误差补偿法:此法是人为地造出一种新的原始误差,从而补偿或抵消原来工艺系统中固有的原始误差,达到减少加工误差,提高加工精度的目的。
(2)误差抵消法:利用原有的一种原始误差去部分或全部地抵消原有原始误差或另一种原始误差。
3.3分化或均化原始误差为了提高一批零件的加工精度,可采取分化某些原始误差的方法。
对加工精度要求高的零件表面,还可以采取在不断试切加工过程中,逐步均化原始误差的方法。
(1)分化原始误差(分组)法:根据误差反映规律,将毛坯或上道工序的工件尺寸经测量按大小分为n组,每组工件的尺寸范围就缩减为原来的1/n。
然后按各组的误差范围分别调整刀具相对工件的准确位置,使各组工件的尺寸分散范围中心基本一致,以使整批工件的尺寸分散范围大大缩小。
(2)均化原始误差:此法过程为通过加工使被加工表面原有误差不断缩小和平均化的过程。
均化的原理就是通过有密切联系的工件或工具表面的相互比较和检查,从中找出它们之间的差异,然后再进行相互修正加工或基准加工。
3.4转移原始误差这种方法的实质就是将原始误差从误差敏感方向转移到误差非敏感方向上去。
转移原始误差至非敏感方向。
各种原始误差反映到零件加工误差上的程度与其是否在误差敏感方向上有直接关系。
若在加工过程中设法使其转移到加工误差的非敏感方向,则可大大提高加工精度。
转移原始误差至其他对加工精度无影响的方面。
4.结束语在机械加工中,误差是不可避免的,只有对误差产生的原因进行详细的分析,才能采取相应的预防措施减少加工误差,提高零件加工精度。
参考文献:[1] 熊良山,严晓光,张福润.机械制造技术基础[M].华中科技大学出版社,2009,4.[2] 汪尧,工艺系统几何误差对加工精度的影响分析[J].科技信息,2004(4).。
