流量计算公式

管道流量计算公式要点

管道流量计算公式要点1.管道流量计算的基本公式是流量等于流速乘以截面积，即Q=A*V。

其中，Q表示流量，单位为体积或质量的单位与流速和截面积的单位相对应；A表示管道的截面积，单位为平方米；V表示流速，单位为米/秒。

2.对于液体流体，流速V可以通过测量液体通过管道的时间和管道长度来计算得出。

流速是流体通过管道的速度，可以通过体积流量除以截面积得到。

要注意流速的单位要与截面积的单位相匹配。

3.对于气体流体，流速V可以通过测量气体通过管道的压力差和管道的阻力来计算得出。

气体的流速与其压力和阻力有关，可以通过压降和管道特性来估算。

4.对于非圆形截面的管道，截面积A可以通过几何公式计算得出。

常见的非圆形截面包括矩形、椭圆、三角形等。

5.对于圆形截面的管道，截面积A可以通过计算圆的面积公式得出。

圆的面积公式为A=π*r^2，其中r表示管道的半径。

如果知道管道的直径d，可以通过d/2得到半径。

6.对于压力流量计算，可利用伯努利方程。

该方程描述了流体在不同位置之间压力损失和速度变化之间的关系。

伯努利方程为P1+1/2*ρ*V1^2+ρ*g*h1=P2+1/2*ρ*V2^2+ρ*g*h2，其中P表示压力，ρ表示流体的密度，V表示流速，g表示重力加速度，h表示位置的高度。

7.在管道流量计算中，需要考虑流体的属性。

对于液体，需要考虑其密度和黏度，对于气体，需要考虑其密度和压力。

8.对于多相流（如气液两相流或多组分液体/气体混合物流动），需要考虑不同相之间的相互作用和相态变化，计算流量的方法会有所不同。

9.此外，还需要注意计算公式中各个参数的单位要相一致，如果不同，需要进行转换。

总结起来，管道流量计算需要考虑流速、截面积、流体属性等因素。

根据流体的状态和特性，选取适当的公式进行计算，可以准确地计算出管道中的流量。

流量计算公式（1）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。

在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。

孔板流量计理论流量计算公式为：式中，q f为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。

对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；F G为相对密度系数，ε为可膨胀系数；F Z为超压缩因子；F T为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。

差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。

（2）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。

工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。

在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。

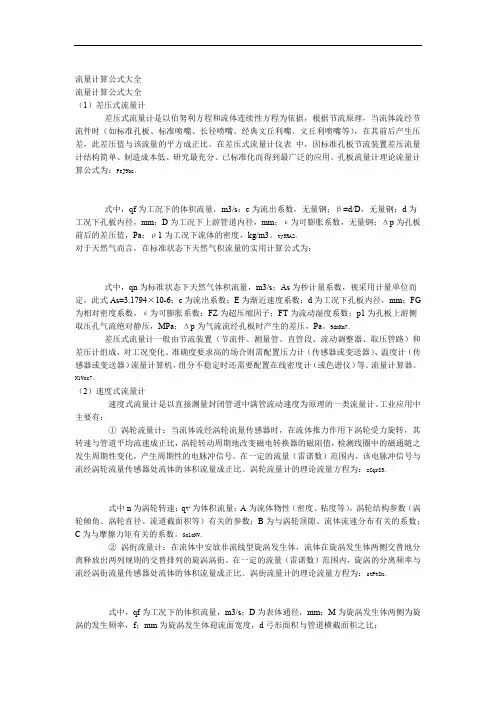

流量计算公式大全

流量计算公式大全流量计算公式大全（1）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。

在差压式流量计仪表中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。

孔板流量计理论流量计算公式为：PeJ9bc。

式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。

ty5RA2。

对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；FG 为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。

9dxKm7。

差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。

流量计算器。

N1Vxc7。

（2）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。

工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。

关于流量计算方法

关于流量计算方法一．流量计算公式近几年CSD 使用了孔板，弯管，阿牛巴，威力巴等流量测量元件。

现将公式整理如下。

1. 孔板流量计算式：4m q d π=(1)q v =q m /ρ1 式中 q m ——质量流量，kg/s ； q v ——体积流量，m 3/s ； C ——流出系数；ε——可膨胀性系数； β——直径比，β=d/D ；d ——工作条件下节流件的孔径，m ； D ——工作条件下上游管道内径，m ； △p ——差压，Pa ；ρ1——上游流体密度，kg/m 3。

由上式可见，流量为C 、ε、d 、ρ、△p 、β（D ）6个参数的函数，此6个参数可分为实测量（d 、ρ、△p 、β（D ））和统计量（C ，ε）两类。

实测量有的在制造安装时测定，如d 和β（D ），有的在仪表运行时测定，如△p 和ρ1统计量则是无法实测的量（指按标准文件制造安装，不经校准使用），在现场使用时由标准文件确定的C 及ε值与实际值是否符合，是由设计、制造、安装及使用一系列因素决定的，只有完全遵循标准文件（如GB/T2624-93）的规定，其实际值才会与标准值符合。

但是，一般现场是难以做到的，因此，检查偏离标准就成为现场使用的必要工作。

应该指出，与标准条件的偏离，有的可定量估算（可进行修正），有的只能定性估计（估计不确定的幅度与方向）。

在实际应用时，有时并非仅一个条件偏离，如果多个条件同时偏离，并没有很多试验根据，因此遇到多种条件同时偏离时应慎重对待。

2. 阿牛巴流量计算式：211vb vkp RD a M Y PB TB TF PV b g q N F F S F F F F F Z F D =⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ (2)vb q ——体积流量（Nm 3/h ）vkp N ——单位换算系数 RD F ——雷诺数修正系数 a F ——材料热膨胀系数 M S （k ）——流量系数 Y F ——气体膨胀系数PB F ——标准压力的校正系数 TB F ——标准温度的校正系数 TF F ——流动温度的校正系数 PV F ——超压缩因子b Z ——在标准温度和压力下，气体的压缩系数 g F ——气体的比重系数D ——管道内径（mm ） f p ——工体压力（kpa ）p ∆——差压（kpa ）前11项为测量系数，我们用C 表示（C 值由生产商提供） q vb =CD 2fPP ∆ （2）3. 威力巴流量计算式：()()[]5.0015.273/1000t p D C Q p +⨯⨯⋅= (3)注公式（3）带压力和温度自动补偿的流量计算公式。

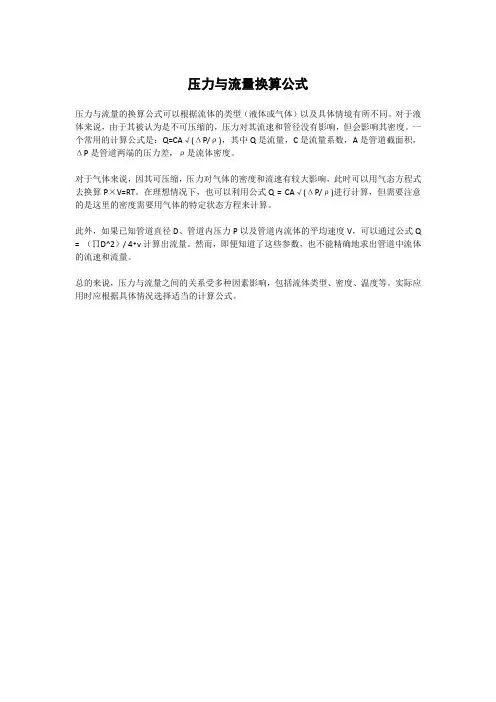

压力与流量换算公式

压力与流量换算公式
压力与流量的换算公式可以根据流体的类型（液体或气体）以及具体情境有所不同。

对于液体来说，由于其被认为是不可压缩的，压力对其流速和管径没有影响，但会影响其密度。

一个常用的计算公式是：Q=CA√(ΔP/ρ)，其中Q是流量，C是流量系数，A是管道截面积，ΔP是管道两端的压力差，ρ是流体密度。

对于气体来说，因其可压缩，压力对气体的密度和流速有较大影响，此时可以用气态方程式去换算P×V=RT。

在理想情况下，也可以利用公式Q = CA√(ΔP/ρ)进行计算，但需要注意的是这里的密度需要用气体的特定状态方程来计算。

此外，如果已知管道直径D、管道内压力P以及管道内流体的平均速度V，可以通过公式Q = （∏D^2）/ 4•v计算出流量。

然而，即便知道了这些参数，也不能精确地求出管道中流体的流速和流量。

总的来说，压力与流量之间的关系受多种因素影响，包括流体类型、密度、温度等。

实际应用时应根据具体情况选择适当的计算公式。

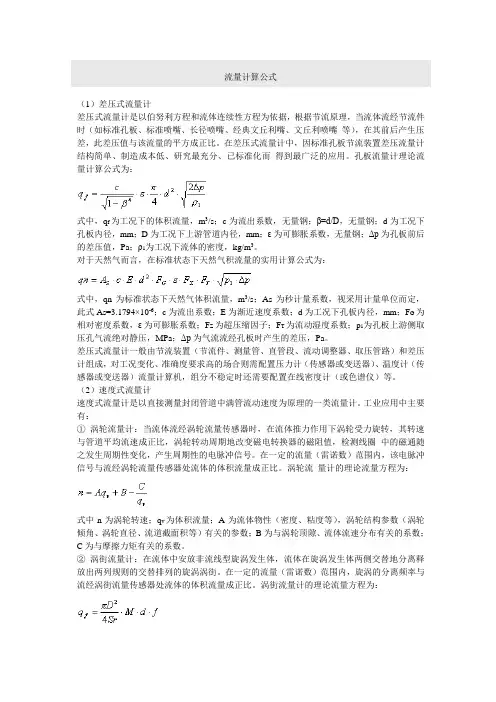

流量计算公式

流量计算公式（1）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。

在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。

孔板流量计理论流量计算公式为：式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。

对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。

差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。

（2）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。

工业应用中主要有：① 涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。

在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。

涡轮流量计的理论流量方程为：式中n为涡轮转速；qv为体积流量；A为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为与涡轮顶隙、流体流速分布有关的系数；C为与摩擦力矩有关的系数。

渠道流速和流量计算公式

渠道流速和流量计算公式
流速与流量的计算公式：Q=VxS。

其中V代表水在管道中的流速，S 为管道的截面积，Q代表水在特定的时间内流过的流量。

其中Q的单位是m³/s，V的单位是m/s，S的单位是㎡。

流速也方便计算，水在管道中的流动是靠泵体加压来完成的，其流速可通过每分钟水龙头出水量来测量，泵体大压力大肯定流速大。

流量是指单位时间内流经封闭管道或明渠有效截面的流体量，又称瞬时流量。

当流体量以体积表示时称为体积流量；当流体量以质量表示时称为质量流量。

单位时间内流过某一段管道的流体的体积，称为该横截面的体积流量。

简称为流量，用Q来表示。

基本含义
流速是指气体或液体流质点在单位时间内所通过的距离，渠道和河道里的水流各点的流速不相同，靠近河（渠）底、河边处的流速较小，河中心近水面处的流速最大，为了计算简便，通常用横断面平均流速来表示该断面水流的速度。

流速的正常单位为m/s、m/h。

质点流速是描述液体质点在某瞬时的运动方向和运动快慢的矢量。

其方向与质点轨迹的切线方向一致。

各种流量计计算公式

各种流量计计算公式流量计是一种用于测量流体流动速度和体积的仪器。

不同类型的流量计有不同的计算公式，下面将介绍几种常见的流量计和它们的计算公式。

1.体积流量计体积流量计是通过测量单位时间内流体通过管道的体积来计算流量的仪器。

常用的体积流量计有容积流量计和涡街流量计。

容积流量计的计算公式为：Q=A*v其中，Q为流量，A为流体通过流量计的横截面积，v为流体通过流量计的平均速度。

涡街流量计的计算公式为：Q=K*f其中，Q为流量，K为常数，f为涡街流量计输出的频率。

2.质量流量计质量流量计是通过测量单位时间内流体通过管道的质量来计算流量的仪器。

常用的质量流量计有热式质量流量计和旋翼式质量流量计。

热式质量流量计的计算公式为：Q=m/ρ其中，Q为流量，m为流体通过流量计的质量，ρ为流体的密度。

旋翼式质量流量计的计算公式为：Q=N*V其中，Q为流量，N为旋翼转速，V为旋翼叶片的有效体积。

3.差压流量计差压流量计是通过测量流体通过管道时产生的压力差来计算流量的仪器。

常用的差压流量计有孔板流量计、喉管流量计和小孔流量计。

孔板流量计的计算公式为：Q=C*A*√(2*ΔP/ρ)其中，Q为流量，C为系数，A为孔板流量计的截面积，ΔP为压力差，ρ为流体的密度。

喉管流量计的计算公式为：Q=C*A*√(2*ΔP/ρ)其中，Q为流量，C为系数，A为喉管流量计的截面积，ΔP为压力差，ρ为流体的密度。

小孔流量计的计算公式为：Q=C*A*√(2*ΔP/ρ)其中，Q为流量，C为系数，A为小孔流量计的截面积，ΔP为压力差，ρ为流体的密度。

4.震荡流量计震荡流量计是通过测量流体震荡的频率或周期来计算流量的仪器。

常用的震荡流量计有振动管流量计和旋转噪声流量计。

振动管流量计的计算公式为：Q=K*f其中，Q为流量，K为常数，f为振动管流量计输出的频率。

旋转噪声流量计的计算公式为：Q=K*f其中，Q为流量，K为常数，f为旋转噪声流量计输出的频率。

以上是一些常见的流量计及其计算公式，不同的流量计适用于不同的流体和工况条件，选择合适的流量计并正确使用计算公式可以准确测量流体的流量。
