中级机械检查工模拟试题
机修钳工中级模拟试题含答案
机修钳工中级模拟试题含答案一、单选题（共71题，每题1分，共71分）1.在以下导轨精度的检测方法中( )的检测精度最高。
A、光学平直仪检测法B、拉钢丝法C、水平仪检测法D、研点法正确答案：A2.在精研磨工件平面时( )。
A、压力均匀B、压力小而均匀C、压力大而均匀D、压在工件的一侧正确答案：B3.职业道德的特点之一是( )。
A、法律效力B、可依性C、发展的历史继承性D、强制性正确答案：C4.设备一级保养工作内容中的清扫、检查、调整电器线路，拭擦接触器触头应由( )完成。
A、维修钳工B、维修电工C、操作工和维修电工D、操作工正确答案：B5.主轴的( )检测必须在主轴装配后进行。
A、制造精度B、工作精度C、加工精度D、尺寸精度正确答案：B6.划线前，划针尖应磨成( )的夹角。
A、15°～20°B、60°～90°C、25°～45°D、45°～60°正确答案：A7.气压部件维修前应把气缸里的气( )。
A、注满B、切断C、排空D、切断及排空正确答案：D8.如果对设备基础有怀疑，可用回弹仪或钢珠撞痕法等对基础的( )进行复测。
A、偏差B、强度C、密度D、硬度正确答案：B9.刃磨平面粗刮刀的楔角，一般控制其角度为( )。
A、90°～92.5°B、97.5°左右C、85°～90°D、95°左右正确答案：A10.以下关于凸轮轴轴承盖的安装论述，错误的是( )。
A、安装时应严格按照规定力矩拧紧轴承盖紧固螺栓B、安装时应注意轴承盖表面上的方向箭头标记。
C、安装时应注意轴承盖表面上的位置标记。
D、安装时应用尽量大的力矩拧紧轴承盖紧固螺栓正确答案：D11.凸轮的从动件只能作( )。
A、往复摆动B、往复移动和往复摆动C、转动D、往复移动正确答案：B12.下列不属于职业道德范畴的是( )。
机修钳工(中级)模考试题(附参考答案)
机修钳工（中级）模考试题（附参考答案）一、单选题（共98题，每题1分，共98分）1.绘制零件图的首要问题是对零件进行（）进而确定合理的表达方案。
A、性能分析B、材料分析C、尺寸分析D、形体分析正确答案：D2.常用向心滑动轴承的结构形式有整体式、（）和内柱外锥式。
A、剖分式B、可拆式C、部分式D、叠加式正确答案：A3.夏季应当采用粘度（）的油液。
A、不作规定B、较高C、较低D、中等正确答案：B4.整体式、剖分式、内柱外锥式向心滑动轴承是按轴承的（）形式不同划分的。
A、承受载荷B、结构C、获得液体摩擦D、润滑正确答案：B5.机械产生温升过高现象，反映了轴承等（）部位的工作状况失常。
A、联接B、接触C、摩擦D、配合正确答案：C6.对机械设备进行周期性的彻底检查和恢复性的修理工作，称为（）。
A、小修B、大修C、中修D、二级保养正确答案：B7.当活塞到达上死点，缸内废气压力（）大气压力，排气门迟关一些，可使废气排得干净些。
A、低于B、低于或等于C、等于D、高于正确答案：D8.粗刮时，粗刮刀的刃磨成（）。
A、曲线形B、平直C、略带圆弧D、斜线形正确答案：B9.工件以外圆柱面作为定位基准，当采用长V形块定位时，可限制（）自由度。
A、一个B、两个C、四个D、三个正确答案：C10.在研磨过程中，研磨剂中微小颗粒对工件产生微量的切削作用，这一作用即是（）作用。
A、机械B、化学C、物理D、科学正确答案：C11.（）的作用是保护电路。
A、接触器B、熔断器C、变压器D、电容器正确答案：B12.对贮藏液体或气体的薄壁结构，如水箱、水箱和油罐等所采用的铆接方法是（）。
A、强固铆接B、任意铆接C、紧密铆接D、强密铆接正确答案：C13.蜗杆传动机构的装配顺序应根据具体情况而定，一般应先装（）。
A、蜗轮B、轴承C、密封环D、蜗杆正确答案：A14.（）制动有机械制动和电力制动两种。
A、异步式电动机B、同步式电动机C、鼠笼式电动机D、直流电动机正确答案：D15.弯管时最小的弯曲半径，必须大于管子直径的（）倍。
机械设备点检员模拟考试题+答案
机械设备点检员模拟考试题+答案一、单选题（共47题，每题1分，共47分）1.以下各项关于液体的粘度与压力的关系的说法正确的是（）A、油液的压力增加时，分子间的距离就缩小，粘度变小B、当油的压力不太高，粘度的变化也不太大，可忽略不计C、油液的压力增加时，分子间的距离就增大，粘度变大D、无论油的压力如何变化时，粘度的变化都不能忽略正确答案：B2.有一齿传动减速箱，第一级变速主轴长度950mm，室温20℃，运转数小时后，温度升到60℃，该轴的伸长量是（）(钢材的线膨涨系数为1.13×10－5)。
A、0.43mmB、0.43cmC、0.64cmD、0.64mm正确答案：A3.采用补强圈补强时，补强圈厚度应（）。
A、≤1.5δnB、>1.5δnC、δn正确答案：A4.AV45-12轴流风机主轴轮直径为45（）。
A、mB、cmC、mm正确答案：C5.进行起重作业时，严格( )起重机械安全技术操作通则及有关起重机械的安全技术操作规程的有关规定。
A、遵照B、按照C、执行D、遵守正确答案：B6.施工机具应保持良好，使用前应仔细检查和维修，不得超负荷使用，不得在( )中进行修理。
A、转动B、起动C、运转D、运行正确答案：C7.要实现快速运动可采用（）回路。
A、大流量泵供油B、差动连接C、调速阀调速正确答案：B8.齿形联轴器在日常运转中要保证正常润滑。
用干油润滑时每( ) 左右加油一次。
A、四个月B、一个月C、三个月D、二个月正确答案：C9.运行机组油路润滑系统油力不低于0。
15Mpa，此压力是指（）。
A、油泵出口压力B、最远处的油压C、系统压力D、进各润滑点正确答案：B10.下面（）项不是齿轮常用的热处理方法。
A、调质B、渗碳C、退火D、渗氮正确答案：C11.某螺栓的材料性能等级为6.8级，其数字6.8代表（）A、对螺栓的制造精度要求B、对螺栓材料的刚度要求C、对螺栓材料的强度要求D、对螺栓材料的耐蚀性要求正确答案：C12.以下液压泵额定压力最高的是（）。
机修钳工(中级)考试模拟题(附参考答案)
机修钳工（中级）考试模拟题（附参考答案）一、单选题（共98题，每题1分，共98分）1.当过盈量及配合尺寸较大时，常采用（）装配。
A、冷缩法B、压入法C、温差法D、爆炸法正确答案：C2.滑移齿轮与花键轴的联结，为了得到较高的定心精度，一般采用（）。
A、大、小径定心B、键侧定心C、小径定心D、大径定心正确答案：D3.局部剖视图用（）作为剖与未剖部分的分界线。
A、波浪线B、细点划线C、细实线D、粗实线正确答案：A4.对于加工精度要求（）的沟槽尺寸，要用内径千分尺来测量。
A、一般B、较高C、最高D、较低正确答案：B5.看装配图的第一步是先看（）。
A、尺寸标注B、技术要求C、表达方法D、标题栏正确答案：D6.用于研磨硬质合金，陶瓷与硬铬之类工件研磨的磨料是（）。
A、碳化物磨料B、氧化物磨料C、金刚石磨料D、氧化铬磨料正确答案：A7.锯割的速度以每分钟（）次左右为宜。
A、80B、40C、20D、60正确答案：B8.采用一端双向固定方式安装轴承，若右端双向轴向固定，则左端轴承可（）。
A、发生径向跳动B、轴向跳动C、随轴游动D、发生轴向窜动正确答案：C9.（）的制造精度要求较高。
A、带轮B、摩擦轮C、齿轮D、链轮正确答案：C10.蜗杆传动机构的装配顺序应根据具体情况而定，一般应先装（）。
A、蜗轮B、轴承C、密封环D、蜗杆正确答案：A11.对扭曲变形的条料，可用（）进行矫正。
A、挤压法B、弯曲法C、延展法D、扭转法正确答案：D12.螺纹装配有（）的装配和螺母和螺钉的装配。
A、双头螺栓B、特殊螺纹C、普通螺纹D、紧固件正确答案：A13.锡焊时应根据（）选用焊剂。
A、母材的性质B、工件形状C、烙铁的温度D、工件大小正确答案：A14.轴向间隙是直接影响（）的传动精度。
A、齿轮传动B、液化传动C、丝杠螺母副D、蜗杆副传动正确答案：C15.研磨外圆柱面时，采用的研磨环内径应比工件的外径（）mmA、略小0.05～0.10B、略小0.025～0.05C、略大0.025～0.05D、略大0.05～0.10正确答案：C16.滚动轴承代号中段七位数字中，自右向左第一、二位表示（）。

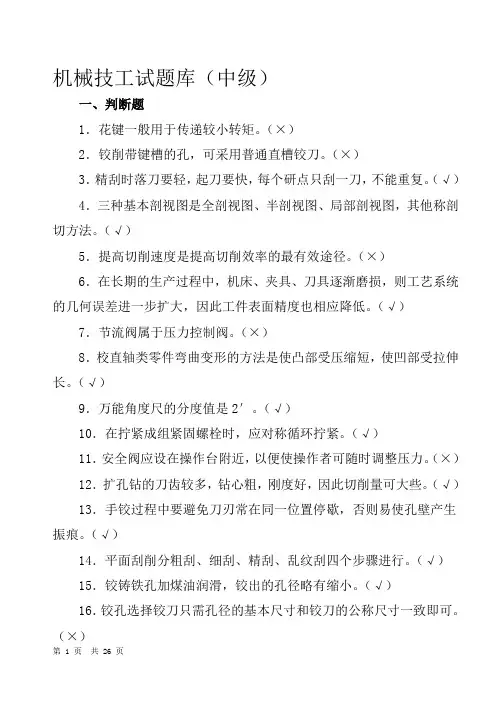

机械技工试题库(中级)(DOC)
机械技工试题库（中级）一、判断题1．花键一般用于传递较小转矩。
（×）2．铰削带键槽的孔，可采用普通直槽铰刀。
（×）3．精刮时落刀要轻，起刀要快，每个研点只刮一刀，不能重复。
（√）4．三种基本剖视图是全剖视图、半剖视图、局部剖视图，其他称剖切方法。
（√）5．提高切削速度是提高切削效率的最有效途径。
（×）6．在长期的生产过程中，机床、夹具、刀具逐渐磨损，则工艺系统的几何误差进一步扩大，因此工件表面精度也相应降低。
（√）7．节流阀属于压力控制阀。
（×）8．校直轴类零件弯曲变形的方法是使凸部受压缩短，使凹部受拉伸长。
（√）9．万能角度尺的分度值是2′。
（√）10．在拧紧成组紧固螺栓时，应对称循环拧紧。
（√）11．安全阀应设在操作台附近，以便使操作者可随时调整压力。
（×）12．扩孔钻的刀齿较多，钻心粗，刚度好，因此切削量可大些。
（√）13．手铰过程中要避免刀刃常在同一位置停歇，否则易使孔壁产生振痕。
（√）14．平面刮削分粗刮、细刮、精刮、乱纹刮四个步骤进行。
（√）15．铰铸铁孔加煤油润滑，铰出的孔径略有缩小。
（√）16．铰孔选择铰刀只需孔径的基本尺寸和铰刀的公称尺寸一致即可。
（×）第 1 页共 26 页17．在研磨过程中，研磨压力和研磨速度对研磨效率及质量都有很大影响。
（√）18．手攻螺纹时，每扳转绞杠一圈就应倒1/2圈，不但能断屑，且可减少切削刃因粘屑而使丝锥轧住的现象发生。
（√）19．45钢含碳量比65钢高。
（×）20．夹具分为通用夹具、专用夹具、组合夹具等。
（√）21．錾子前角的作用是减小切削变形，使切削较快。
（√）22．锉削可完成工件各种内、外表面及形状较复杂的表面加工。
（√）23．对滚动轴承预紧，能提高轴承的旋转精度和寿命，减小振动。
（√）24．装配滚动轴承时，压力或冲击力不许通过滚动体。
（√）25．圆锥销装配后，要求销头大端有少量露出孔表面，小端不允许露出孔外。
机修钳工中级模拟考试题(附参考答案)
机修钳工中级模拟考试题（附参考答案）一、单选题（共71题，每题1分，共71分）1.精刮削的表面要求在25毫米见方出现( )点。
A、20～25B、5～10C、12～15D、2～3正确答案：A2.钣金零件划线时，应尽量选定面积较大的一个位置作为( )。
A、第三划线位置B、第四划线位置C、第一划线位置D、第二划线位置正确答案：C3.立体划线时应选择( )面作为划线基准。
A、1B、3C、2D、4正确答案：B4.( )指的是在齿轮较高的传动下，啮合的两齿面的实际接触部分由于金属熔化而粘结在一起. 粘着的金属随着齿面的运动而撕落。
A、腐蚀磨损B、冷胶合C、热胶合D、齿面疲劳正确答案：C5.切削塑性较差的材料切削加工时所产生的是( )。
A、崩碎切屑B、粒状切屑C、节状切屑D、带状切屑正确答案：A6.以下不属于柴油机机组空载运行时的检查项目是( )。
A、用燃油手泵排除燃油系统内的空气，同时将调整控制手柄固定在适宜启动转速的油门位置B、观察排气筒排烟颜色，随时调整喷油量C、机组投入正常运转后，应随时注意观察水温、油温、油压的变化，发现异常应及时处理D、将附着机组的水迹、油迹和铁绣等杂物清除干净正确答案：D7.( )是利用尺身和游标刻线间长度之差原理制成的量具，可用来测量长度、厚度、外径、内径和孔深等。
A、游标卡尺B、游标万能角度尺C、游标高度尺D、深度千分尺正确答案：A8.润滑油在使用中变质的主要表现有流动不均匀、手捻感觉粗糙有摩擦感、光照下可看到磨屑和( )。
A、快速挥发B、发出异味C、色泽浑浊D、燃烧点变化正确答案：C9.牛头刨床在320～630mm的行程内，宽度为55～150mm的范围内作工作精度检测时，平面度的许差范围为( )。
A、0.030mmB、0.035mmC、0.025mmD、0.020mm正确答案：C10.气压系统停用几天后，重新启动时润滑部件动作不畅，最有可能的原因是( )。
A、气缸的安装不合格B、系统压力下降C、润滑油结胶D、管道的安装不符合要求正确答案：C11.一般情况下套类零件所涉及到的较多形位公差通常是( )。
机械检查工机械检查工(中级)考试卷模拟考试题.docx
《机械检查工（中级）》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、离合器是在（）与变速器之间起动力的接合传递与分离截断的作用。
（ ）A.发动机B.转向节C.万向节D.前驱动桥2、钢在平衡状态下的基本组织，主要有（）、（）、和（）。
（ ） A.索氏体、奥氏体、珠光体 B.铁素体、渗碳体、珠光体 C.铁素体、奥氏体、马氏体 D.渗碳体、马氏体、屈氏体3、对于三角带传动，小带轮上的包角α<sub>1</sub>不得小于（）（不包括不得已时）。
（ ） A.150º B.60º C.240º D.120º4、在基本偏差系列图中，K 、k 可别为（）或（）。
（ ） A.负值、正值 B.负值、零 C.正值、零 D.正值、正值姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------5、三角带的张紧程度以大拇指能按下（）左右为合适。
（）A.5mmB.20mmC.10mmD.15mm6、在一个工作循环中，曲轴转（）圈，活塞上下运动计（）次，进排气门各打开一次，气缸中有一次作功。
（）A.一圈、2次B.四圈、四次C.两圈、四次D.两圈、两次7、测量对象主要指几何量，包括长度、角度、表面粗糙度、（）和（）。
（）A.几何形状、相互位置B.计量单位、相互位置C.计量单位、测量方法D.测量精度、几何形状8、要使钢全部变为马氏体组织，防止某些固溶物质在冷却时析出，必须对钢进行（）处理。
（）A.淬火B.回火C.正火D.退火9、要使螺旋机构具有自锁性，螺旋导程角γ应为（）。
机修钳工(中级)模考试题与答案
机修钳工（中级）模考试题与答案一、单选题（共98题，每题1分，共98分）1.钢件或铝合金工件钻孔时,一般选用（）作冷却液。
A、豆油B、煤油C、乳化液D、柴油正确答案：C2.装配紧键时，用涂色法检查键下、下表面与（）接触情况。
A、槽底B、毂槽C、轴和毂槽D、轴正确答案：C3.用（）使预紧力达到给定值的方法是控制扭矩法。
A、套筒扳手B、测力扳手C、专业扳手D、通用扳手正确答案：B4.錾子的楔角愈大，錾子切削部分的（）愈高。
A、强度B、硬度C、锋利程度D、韧性正确答案：A5.由于油质灰砂或润滑油不清洁造成的机件磨损称（）磨损。
A、摩擦B、氧化C、振动D、砂粒正确答案：D6.单螺母消隙机构中消隙力的方向必须与（）方向一致，以防进给时产生爬行，影响进给精度。
B、摩擦力C、重力D、切削正确答案：A7.一对中等精度等级，正常啮合的齿轮，它的接触斑点在轮齿高度上应不少于（）。
A、40%～50%B、30%～60%C、50%～70%D、30%～50%正确答案：C8.对于形状（）的静止配合件拆卸可用拉拔法。
A、复杂B、不规则C、简单D、规则正确答案：C9.在装配前，必须认真做好对装配零件的清理和（）工作。
A、调整B、清洗C、修配D、去毛倒刺正确答案：B10.选择弹簧材料主要根据弹簧的（）、承受负荷的种类等要求选取。
A、长度B、受力C、工作条件D、大直径正确答案：C11.带轮相互位置不准确会引起带张紧不均匀而过快磨损，当（）不大时，可用长直尺准确测量。
A、中心距B、摩擦力D、都不是正确答案：A12.采用三角刮刀刮削圆形孔时，当三角刮刀与圆形孔面的角度呈小前角时，一般采用（）。
A、细刮B、精刮C、粗刮D、刮花正确答案：A13.能保持传动比恒定不变的是（）。
A、链传动B、带传动C、齿轮传动D、摩擦轮传动正确答案：C14.平锉、方锉、圆锉、半圆锉和三角锉属于（）类锉刀。
A、普通锉B、特种锉C、整形锉D、什锦锉正确答案：A15.在锉削窄长平面和修整尺寸时，可选用（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中级机械检查工(A 卷)一、单项选择题（将正确答案前的字母填入括号内。
每题2分，满分40分）1．离合器是在（ ）与变速器之间起动力的接合传递与分离截断的作用。
A ．发动机B ．转向节C ．万向节D ．前驱动桥 2．钢在平衡状态下的基本组织，主要有（ ）、（ ）、和（ ）。
A ．索氏体、奥氏体、珠光体 B ．铁素体、渗碳体、珠光体 C ．铁素体、奥氏体、马氏体 D ．渗碳体、马氏体、屈氏体 3．对于三角带传动，小带轮上的包角α1不得小于（ ），（不包括不得已时）。
A ．150ºB ．60ºC ．240ºD ．120º 4．在基本偏差系列图中，K 、k 可别为（ ）或（ ）。
A ．负值、正值B ．负值、零C ．正值、零D ．正值、正值 5．标准按对象的特征可分为：基础标准、产品标准、（ ）、安全和环境保护标准。
A ．设计标准B ．方法标准C ．统计标准D ．生产标准 6．三角带的张紧程度以大拇指能按下（ ）左右为合适。
A ．5mm B ．20mm C ．10mm D ．15mm7．在一个工作循环中，曲轴转（ 进排气门各打开一次，气缸中有一次作功。
A ．一圈、2次B ．四圈、四次C ．两圈、四次D ．两圈、两次8．测量对象主要指几何量，包括长度、角度、表面粗糙度、（ ）和（ ）。
A ．几何形状、相互位置B ．计量单位、相互位置C ．计量单位 、测量方法D ．测量精度、几何形状 9．要使钢全部变为马氏体组织，防止某些固溶物质在冷却时析出，必须对钢进行（ ）处理。
A ．淬火B ．回火C ．正火D ．退火 10．要使螺旋机构具有自锁性，螺旋导程角γ应为（ ）。
A ．小于等于3ºB ．大于等于3ºC ．小于等于6ºD ．大于等于6º11．汽车的动力性指标一般用最高车速和（ ）来衡量。
A ．制动距离B ．发动机功率C ．最大爬坡度D ．百公里耗油12．用目测和手摸的感触来判别表面粗糙度的检测方法是（ ）。
A ．比较法B ．光切法C ．干涉法D ．感触法 13．45钢，要求其硬度为220—260HBS ，淬火处理后应采用（ ）。
A ．回火B ．低温回火C ．高温回火D ．中温回火 14．标准指出，最小条件是评定（ ）误差的基本原则。
A ．垂直B ．位置C ．形状D ．平行 15．CA488发动机曲轴与凸轮轴转速之比为（ ）。
A ．1 ：2 B ．2 ：1 C ．1 ：1 D ．4 ：116．既保证钢的化学成分，又保证钢的机械性能的普通碳素结构钢是（ ）。
A ．A3B ．C5C ．B1D ．BY4 17．平型带传动，如果始端带轮的转速n 始=3500r/min,d 1=150 mm , d 2=320 mm, d 3 =240 mm ,d 4=350 mm,那么 n 末的转速为（ ）。
A ．900 r/minB ．750 r/minC ．1125 r/minD ．3600 r/min18．工业纯铁δ5=55%；ψ =95%； 45钢的δ5=30%；ψ =75%；说明工业纯铁的塑性比45钢（ ）。
A ．好B ．差C ．多D ．少19．转向器的作用是把驾驶员转动方向盘的力（ ）并改变传动方向后通过转向传动机件的作用使转向轮偏转。
A ．放大B ．缩小C ．直接传递D ．机械传动 20．用带传动、链传动、齿轮传动、蜗杆和螺旋传动等装置来进行功率传递的是（ ）。
A ．液压传动B ．气压传动C ．电气传动D ．机械传动二、判断题（正确的在括号内划“√”，错误的在括号内划“×”。
每题1分，满分20分）（ ）1．平面连杆机构，是由一些刚性杆件用转动副和移动副连接而组成的机构。
（ ）2．不完全互换性，就是在装配前允许有附加的选择，装配时允许有附加的调整和修配，装配后能满足预期的使用要求。
（ ）3．当汽车在弯道行使时，左右车轮将以同转速运转。
（）4．钢的质量，主要取决于Si 、Mn 的含量（ ）5．孔的公差等于D max -D min 。
（ ）6．齿轮孔∮25 与齿轮衬套外径∮25±为间隙配合。
（ ）7．急回特性决定于θ角的大小，θ角越大，∮1和∮2的转角差别越小，机构的急回特性程度就越小。
（ ）8．检验是指只确定被测几何量是否在规定的极限范围之内，从而判断被测对象是否合格，而无须得出具体的量值。
（ ）9和性能。
（ ）10．轴∮30的两同轴圆柱面之间。
（ ）11．1E56F 发动机，是4缸4冲程风冷式发动机。
（ ）12．淬火方法的选择，主要以获得马氏体和减小内应力为依据。
（ ）13．孔的体外作用尺寸小于或等于孔的实际尺寸；轴的体外作用尺寸大于或等于轴的实际尺寸。
（ ）14．曲轴主轴承、连杆轴承均靠压力润滑。
（ ）15．易切钢Y30，30是表示钢中平均含碳量的千分数。
（ ）16．可逆要求是指中心要素的形位误差值小于给出的形为公差值时，允许在满足零件功能要求的前提下扩大尺寸公差的一种要求。
（ ）17．轮廓算术平均偏差是指在取样长度内轮廓偏距绝对值的算术平均值，也就是在取样长度内被测表面轮廓上各点到轮廓中线距离的绝对值的算术平均值。
（ ）18．主减速器的作用是将从传动轴传给的转速降低，使扭矩减小并改变转动方向（90º），然后将动力经差速器传给左右半轴。
（ ）19．误废是把尺寸超出规定尺寸极限的废品误判为合格品而接收。
（ ）20．冷却的目的是将加热到高温奥氏体状态的钢，保温，时钢中奥氏体发生转变的过程。
三、简答题（满分20分）1．游标卡尺的刻线原理和读数方法？（5分）2．读泵盖零件图回答问题？（每空1分，共10分） A ．A —A 视图采用（ ）剖视。
+B．泵盖与泵体连接起定位尺寸的是（）。
C．∮83中心与∮21中心的偏心量为（）D．泵盖的轴向基准为（）。
径向基准为（）。
F．泵盖的材料为HT250。
其含义是（）。
G．为了防止泵盖与泵体连接后漏油（水），应控制的参数（），（），（）。
3．给下面的视图补俯视图。
（5分）四、计算题（每题10分，满分20分）1．如图．计算出最大实体尺寸，最小实体尺寸，最大实体实效尺寸，最小实体实效尺寸，最大实体实效边界，最小实体实效边界，如要素的实际尺寸处处为∮19.98 mm,垂直度误差为0.01 mm,则体外作用尺寸,体内作用尺寸,该件是否合格。
当实际尺寸为∮时，轴线垂直度允差为？2．M20×—5g6g -25为公制螺纹。
解释它的含义。
计算该螺纹的大径、中径、中径的极限尺寸。
外螺纹中径的es=0.032mm,ei=0.144mm; 用三针测得一个公制螺纹的外径M为19.95mm问此螺纹中径是否合格?中级机械检查工（A）一、选择题1、A2、B3、D4、C5、B6、D7、C8、A 9、A 10、C 11、C 12、A 13、C14、C15、B 16、B 17、C 18、A 19、A 20、D二、判断题1、√2、×3、×4、×5、×6、×7、×8、√9、√10、×11、×12、√13、√14、√15、×16、√17、√18、×19、×20、×三、简答题1、答：游标卡尺的读数部分由尺身与游标组成。
其原理是利用尺身刻线间距和游标刻线间距之差来进行小数读数。
通常尺身刻线间距a为1mm，尺身刻线（n-1）格的长度等于游标刻线n格的长度。
相应的游标刻线间距b=(n-1)×a/n,尺身刻线间距与游标刻线间距之差，即I=a-b为游标读数值。
在测量时，尺框沿着尺身移动，根据被测尺寸的大小尺框停留在某一确定的位置，此时游标上的零线落在尺身的某一刻线间，游标上的某一刻线与尺身上的某一刻线对齐，由以上两点，得出被测尺寸的整数部分和小数部分，两者相加，即得测量结果。
2、A．（复合阶梯）B、（∮83）C、（）D、（右端面。
公共轴线）F．灰口铁，抗拉强度N/m㎡G、（平面度，大端面的粗糙度，螺栓的力矩）1．给下面的视图补俯视图。
（5分）四．计算题：1、解：最大实体尺寸=∮19.97 mm最小实体尺寸=∮19.92 mm最大实体实效尺寸=∮+=∮20.01 mm最小实体实效尺寸=∮19.88mm最大实体实效边界=∮+=∮20.01 mm最小实体实效边界=∮19.88mm体外作用尺寸=∮+=∮19.99 mm体内作用尺寸=∮19.97 mm因体外作用尺寸小于最大实体实效尺寸,因此该件合格。
垂直度误差=+=0.08 mm2、解：含义：细牙普通螺纹，公称直径20 mm,螺距1.5 mm，左旋，中径公差带代号为5g，顶径公差带代号为6g，旋合长度为25 mm。
d1=×=18.38 mm d2=×=19.025 mmd2max=18.993 mm d2min=18.881 mm d0= ×=0.866 mmd2实=M-3d0+ ×=×+=18.651 mm此螺纹中径不合格。
