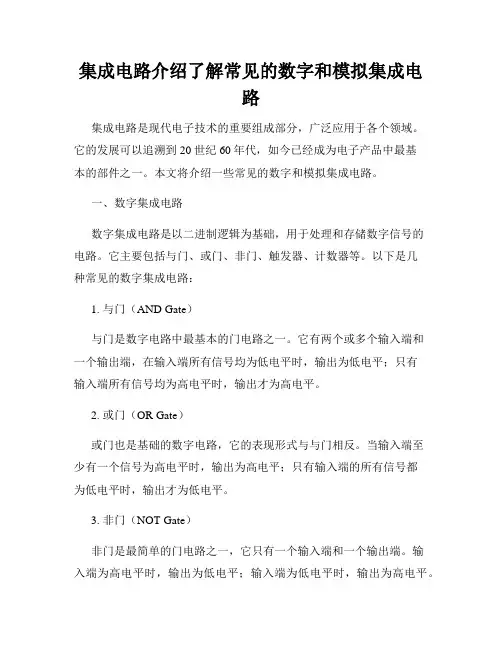

集成电路介绍了解常见的数字和模拟集成电路

集成电路介绍了解常见的数字和模拟集成电路集成电路是现代电子技术的重要组成部分,广泛应用于各个领域。
它的发展可以追溯到20世纪60年代,如今已经成为电子产品中最基本的部件之一。
本文将介绍一些常见的数字和模拟集成电路。
一、数字集成电路数字集成电路是以二进制逻辑为基础,用于处理和存储数字信号的电路。
它主要包括与门、或门、非门、触发器、计数器等。
以下是几种常见的数字集成电路:1. 与门(AND Gate)与门是数字电路中最基本的门电路之一。
它有两个或多个输入端和一个输出端,在输入端所有信号均为低电平时,输出为低电平;只有输入端所有信号均为高电平时,输出才为高电平。
2. 或门(OR Gate)或门也是基础的数字电路,它的表现形式与与门相反。
当输入端至少有一个信号为高电平时,输出为高电平;只有输入端的所有信号都为低电平时,输出才为低电平。
3. 非门(NOT Gate)非门是最简单的门电路之一,它只有一个输入端和一个输出端。
输入端为高电平时,输出为低电平;输入端为低电平时,输出为高电平。
4. 触发器(Flip-Flop)触发器是一种存储数字信号的元件,包括RS触发器、D触发器、JK触发器等。
触发器可以在特定条件下锁存输入信号,实现存储和传输数据的功能。
5. 计数器(Counter)计数器是一种用于计数的数字电路。
它可以按照事先设定的规则进行计数,并根据输入信号控制计数的起始值、方向和步进数。
二、模拟集成电路模拟集成电路是能够处理模拟信号的电路,它可以对连续变化的信号进行放大、滤波、混频等操作。
以下是几种常见的模拟集成电路:1. 差动放大器(Differential Amplifier)差动放大器是放大差分信号的电路,具有抗共模干扰的能力。
它常用于信号放大、抑制噪声等应用中。
2. 运算放大器(Operational Amplifier)运算放大器是一种高增益的电子放大器,可以对模拟信号进行放大、运算、滤波等处理。

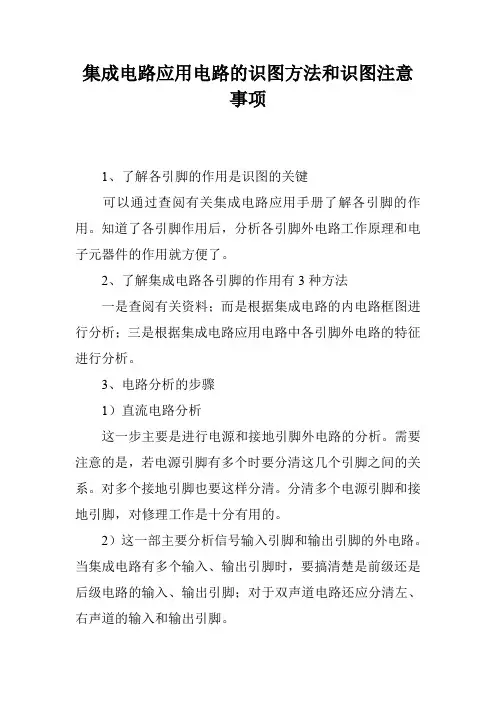

集成电路应用电路的识图方法和识图注意事项

集成电路应用电路的识图方法和识图注意事项1、了解各引脚的作用是识图的关键可以通过查阅有关集成电路应用手册了解各引脚的作用。
知道了各引脚作用后,分析各引脚外电路工作原理和电子元器件的作用就方便了。
2、了解集成电路各引脚的作用有3种方法一是查阅有关资料;而是根据集成电路的内电路框图进行分析;三是根据集成电路应用电路中各引脚外电路的特征进行分析。
3、电路分析的步骤1)直流电路分析这一步主要是进行电源和接地引脚外电路的分析。
需要注意的是,若电源引脚有多个时要分清这几个引脚之间的关系。
对多个接地引脚也要这样分清。
分清多个电源引脚和接地引脚,对修理工作是十分有用的。
2)这一部主要分析信号输入引脚和输出引脚的外电路。
当集成电路有多个输入、输出引脚时,要搞清楚是前级还是后级电路的输入、输出引脚;对于双声道电路还应分清左、右声道的输入和输出引脚。
3)其它引脚外电路的分析例如找出负反馈引脚、消振引脚等,这一步的分析是最困难的,对初学者而言要借助于介绍引脚作用的资料或内电路框图。
4)电路规律分析有了一定的识图能力后,要学会总结各种集成电路引脚外电路的规律,并要掌握这种规律,这对提高识图速度是很有用的。
例如,输入引脚外电路的规律是:通过一个耦合电容或一个耦合电路与前级电路的输出端相连。
输出引脚外电路的规律是:通过一个耦合电路与后级电路的输入端相连。
5)电路框图分析分析集成电路内电路对信号进行放大、处理的过程时,最好查阅该集成电路内电路框图,分析内电路框图时,可以通过信号传输线路中的箭头指示,知道信号经过了那些电路的方法或处理,最后信号从哪个引脚输出。
6)关键测试点和引脚直流工作电压分析了解集成电路的一些关键测试点和引脚直流工作电压规律对检修电路是十分有用的。
当集成电路两个引脚之间接有电阻时,该电阻将影响这两个引脚上的直流电压;当两个引脚之间接有线圈时,这两个引脚的直流工作电压是相等的,如不相等必定是线圈开路了;当两个引脚之间接有电容或接RC串联电路时,这两个引脚的直流工作电压肯定不相等,若相等说明该电容已被击穿。

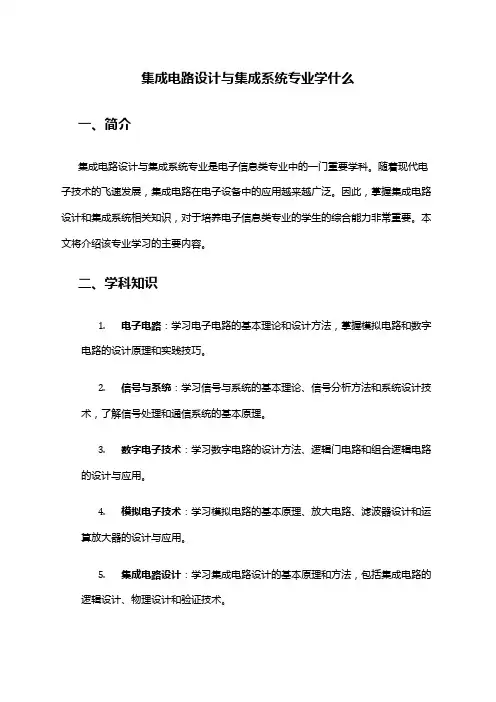

集成电路设计与集成系统专业学什么

集成电路设计与集成系统专业学什么一、简介集成电路设计与集成系统专业是电子信息类专业中的一门重要学科。
随着现代电子技术的飞速发展,集成电路在电子设备中的应用越来越广泛。
因此,掌握集成电路设计和集成系统相关知识,对于培养电子信息类专业的学生的综合能力非常重要。
本文将介绍该专业学习的主要内容。
二、学科知识1.电子电路:学习电子电路的基本理论和设计方法,掌握模拟电路和数字电路的设计原理和实践技巧。
2.信号与系统:学习信号与系统的基本理论、信号分析方法和系统设计技术,了解信号处理和通信系统的基本原理。
3.数字电子技术:学习数字电路的设计方法、逻辑门电路和组合逻辑电路的设计与应用。
4.模拟电子技术:学习模拟电路的基本原理、放大电路、滤波器设计和运算放大器的设计与应用。
5.集成电路设计:学习集成电路设计的基本原理和方法,包括集成电路的逻辑设计、物理设计和验证技术。
6.通信原理:学习通信系统的基本原理、调制解调技术和信道编码技术,了解无线通信和光纤通信的基本原理和应用。
7.片上系统设计:学习片上系统设计的基本理论和方法,掌握嵌入式系统和数字信号处理器的设计与开发技术。
三、实践能力1.电路设计实践:进行电路设计、搭建、调试和测试,锻炼电路设计和实验操作技能。
2.仿真实验:通过电子电路设计软件进行电路仿真实验,验证电路设计的正确性和性能。
3.实际项目设计:参与集成电路设计或集成系统设计项目,锻炼实际项目开发和项目管理能力。
4.实验报告撰写:学习实验结果的分析和总结,培养实验报告撰写能力。
5.团队合作:参与团队项目,锻炼团队合作和沟通能力。
四、就业方向集成电路设计与集成系统专业的学生毕业后可在以下行业从事相关工作: - 芯片设计公司:参与集成电路设计、验证和流片工作。
- 电子产品制造企业:从事电子产品的硬件设计和开发工作。
- 通信设备公司:参与通信设备的电路设计和系统集成工作。
- 科研院所:从事科学研究和技术创新,推动集成电路和集成系统的发展。
对集成电路的认识

对集成电路的认识一、什么是集成电路集成电路(Integrated Circuit,简称IC),是将多个电子元器件(如电晶体、电阻、电容等)集成在一个芯片上的电子器件。
通过微电子技术的应用,集成电路能够完成各种电子元器件的功能,并在现代电子设备中得到广泛应用。
二、集成电路的分类根据集成电路中元器件的规模和复杂程度,可以将集成电路分为以下几种类型:1. 数字集成电路(Digital Integrated Circuit,简称DIC)数字集成电路主要处理二进制信号,对信号的处理通过逻辑门电路实现。
数字集成电路广泛应用于计算机、通信设备等领域,如微处理器、存储器等均为数字集成电路。
2. 模拟集成电路(Analog Integrated Circuit,简称AIC)模拟集成电路主要处理连续信号,对信号的处理通过模拟电路实现。
模拟集成电路广泛应用于音频、视频、电源等领域,如放大器、滤波器等均为模拟集成电路。
3. 混合集成电路(Mixed-Signal Integrated Circuit,简称MSIC)混合集成电路结合了数字集成电路和模拟集成电路的特点,既能处理数字信号,又能处理模拟信号。
混合集成电路广泛应用于通信、多媒体等领域,如数模转换器、模数转换器等均为混合集成电路。
4. 大规模集成电路(Large Scale Integrated Circuit,简称LSI)大规模集成电路是将数十个至数千个晶体管、电阻、电容等元器件集成在一个芯片上的电路。
大规模集成电路广泛应用于计算机、电子设备等领域,如微控制器、ASIC等均为大规模集成电路。
5. 超大规模集成电路(Very Large Scale Integrated Circuit,简称VLSI)超大规模集成电路是将数万至数十亿个晶体管、电阻、电容等元器件集成在一个芯片上的电路。
超大规模集成电路广泛应用于计算机、通信设备等领域,如处理器、存储器等均为超大规模集成电路。
电路基础原理集成电路的工作原理
电路基础原理集成电路的工作原理集成电路(Integrated Circuit,简称IC)是一种将许多电子器件等元件集成在一起的电路。
它是信息技术领域的重要发明,也是现代电子产品不可或缺的核心部件。
本文将就集成电路的基本原理以及其工作原理进行探讨。
首先,我们来了解一下电路基础原理。
在电子学中,有三个基本元件:电阻、电容和电感。
电阻是控制电流流动的元件,它通过阻碍电流来改变电路的电阻。
电容则用来储存电荷,当电压施加到电容上时,它可以累积电荷并储存电能。
电感则可以产生电磁感应,使电流发生变化。
集成电路是将这些基本元件以及其他复杂的电子器件集成在一个小芯片上的技术。
集成电路不仅可以实现更多的功能,还可以减小电路的体积和功耗,提高电路的可靠性。
下面我们来探讨一下集成电路的工作原理。
集成电路采用的是半导体材料,比如硅和锗等。
在工艺制造过程中,通过控制材料的掺杂和加工工艺,可以构建出不同的电子器件,如二极管、晶体管和场效应管等。
这些器件组成了集成电路的结构。
集成电路中最基本的组成单元是晶体管。
晶体管有多种类型,但最常见的是三极管和场效应管。
三极管由三个电极组成:发射极、基极和集电极。
工作时,通过对基极电流的控制,可以调节集电极电流的大小。
场效应管则以控制场效应结附近的电子浓度来改变电流的流动。
晶体管的引入使得集成电路具有了放大和开关功能。
多个晶体管可以组合成各种电路,如放大器、计算机内存和处理器等。
这些电路可以完成各种复杂的功能,并且可以在一个芯片上集成起来。
此外,集成电路中还有很多其他的器件,如电容、电阻、电感等。
这些器件可以用来调整电路的性能,如控制电流、滤波和稳压等。
通过在芯片上布局和连接这些器件,可以实现各种复杂的电路功能。
总结起来,集成电路的工作原理可以概括为:通过半导体材料和器件的选择、设计和组合,将复杂的电路功能集成在一个小芯片上。
通过对电流的控制和调节,实现信号的放大、开关、过滤和稳压等操作。
模拟cmos集成电路设计知识点总结
模拟cmos集成电路设计知识点总结模拟CMOS集成电路设计是一个涉及多个学科领域的复杂课题,包括电子工程、物理、材料科学和计算机科学等。
以下是一些关键知识点和概念的总结:1. 基础知识:半导体物理:理解半导体的基本性质,如本征半导体、n型和p型半导体等。
MOSFET(金属-氧化物-半导体场效应晶体管)工作原理:理解MOSFET的基本构造和如何通过电压控制电流。
2. CMOS工艺:了解基本的CMOS工艺流程,包括晶圆准备、热氧化、扩散、光刻、刻蚀、离子注入和退火等步骤。
理解各种工艺参数对器件性能的影响。
3. CMOS电路设计:了解基本的模拟CMOS电路,如放大器、比较器、振荡器等。
理解如何使用SPICE(Simulation Program with Integrated Circuit Emphasis)进行电路模拟。
4. 噪声:理解电子器件中的噪声来源,如热噪声、散粒噪声和闪烁噪声等。
了解如何减小这些噪声的影响。
5. 功耗:理解CMOS电路中的功耗来源,如静态功耗和动态功耗。
了解降低功耗的方法,如电源管理技术和低功耗设计技术。
6. 性能优化:理解如何优化CMOS电路的性能,如提高速度、减小失真和提高电源效率等。
7. 可靠性问题:了解CMOS电路中的可靠性问题,如闩锁效应和ESD(静电放电)等。
8. 版图设计:了解基本的版图设计规则和技巧,以及如何使用EDA(Electronic Design Automation)工具进行版图设计和验证。
9. 测试与验证:理解如何测试和验证CMOS集成电路的性能。
10. 发展趋势与挑战:随着技术的进步,模拟CMOS集成电路设计面临许多新的挑战和发展趋势,如缩小工艺尺寸、提高集成度、应对低功耗需求等。
持续关注最新的研究和技术进展是非常重要的。
以上是对模拟CMOS集成电路设计的一些关键知识点的总结,具体内容可能因实际应用需求和技术发展而有所变化。
深入学习这一领域需要广泛的知识基础和持续的研究与实践。
集成电路的工作原理
集成电路的工作原理导语:集成电路(Integrated Circuit,简称IC)是现代电子技术的重要基础,广泛应用于各个领域。
理解集成电路的工作原理对于深入了解和应用电子技术至关重要。
本文将从几个方面详细介绍集成电路的工作原理。
一、什么是集成电路- 集成电路是一种电子电路,它将多个电子元器件(如晶体管、电容等)集成在一个硅基片上,通过金属线连接这些元器件,形成一个功能完整的电路。
- 集成电路通常分为模拟集成电路和数字集成电路两类,分别用于信号处理和数字计算。
二、集成电路的结构- 集成电路的主要结构包括底座、晶圆、芯片和封装四个部分。
- 底座是固定晶圆的托盘,晶圆是制作芯片的基础,芯片是集成电路的核心,封装是保护芯片并提供引脚连接的外壳。
三、集成电路的制作过程- 集成电路的制作过程可分为晶圆加工和封装测试两个阶段。
- 晶圆加工包括晶圆清洗、扩散、光刻、腐蚀、金属沉积等工艺步骤,以在晶圆上形成所需的电子元器件和导线。
- 封装测试包括将芯片放入封装中,焊接引脚,并对集成电路进行性能和可靠性测试。
四、集成电路的工作原理- 晶体管是集成电路的基础元器件,它由三个控制电极(基极、发射极、集电极)组成。
- 晶体管的工作原理主要基于PN结和电场效应。
- 当基极电压正向偏置时,PN结的压降可以将发射极和集电极之间形成的电场吸引电子从发射极流向集电极,此时晶体管处于导通状态。
- 当基极电压反向偏置或断开时,PN结形成的电场会阻挡电子的流动,此时晶体管处于截止状态。
- 利用晶体管的导通和截止状态,可以实现信号的放大、开关等功能。
五、集成电路的分类- 按集成度可分为大规模集成电路(LSI)、中等规模集成电路(MSI)和小规模集成电路(SSI)三类。
- 按应用领域可分为通用集成电路、专用集成电路和混合集成电路三类。
- 按工艺可分为Bipolar工艺和CMOS工艺两类。
六、集成电路的应用领域- 集成电路广泛应用于计算机、通信、电子消费品、医疗器械、电力系统、汽车等领域。
设计电路要掌握哪些知识点
设计电路要掌握哪些知识点在进行电路设计时,我们需要掌握一些基本的知识点,这些知识点涉及电路的基础理论、元件的选择和电路的分析。
本文将介绍设计电路所必需的一些关键知识点。
一、电路基础理论1. 电流和电压:了解电流和电压的基本概念和特性,掌握欧姆定律和基尔霍夫定律等基本电路分析方法。
2. 电阻与电功率:了解电阻的概念和分类,掌握电阻的串并联关系,了解电功率的计算方法。
3. 电容与电感:了解电容和电感的特性和应用,掌握电容充放电过程和电感的自感和互感现象。
二、集成电路与模拟电路设计1. 模拟电路基础:了解模拟电路的基本概念和特点,掌握常见的模拟电路组成元件和其特性,如放大电路、滤波电路等。
2. 运放的原理与应用:理解运放的基本工作原理、特性和参数,熟悉运放在各种电路中的应用,如比较器、放大器等。
3. 可变电阻和电位器:了解可变电阻和电位器的特性和应用,掌握其在电路中的调节和控制功能。
三、数字电路设计1. 逻辑门电路:了解逻辑门电路的基本概念和特性,熟悉与、或、非门等常见逻辑门的真值表和逻辑运算规则。
2. 组合逻辑电路:了解组合逻辑电路的设计方法和实现原理,掌握编码器、解码器、多路选择器等组合逻辑电路的应用。
3. 时序逻辑电路:了解时序逻辑电路的设计原理和时序分析方法,掌握触发器、计数器、存储器等时序逻辑电路的应用。
四、信号与系统1. 信号特性:了解信号的基本特性,包括周期性、奇偶性、功率谱等,掌握常用信号的表达和分析方法。
2. 系统模型与响应:了解线性时不变系统(LTI)的基本概念,掌握系统的传递函数、冲激响应等表示方法和分析技巧。
3. 模拟滤波器:了解滤波器的分类和设计方法,熟悉常见的模拟滤波器,如低通滤波器、高通滤波器等。
五、EDA工具与仿真1. 电路设计软件:熟悉常见的电路设计软件,如Altium Designer、Cadence、Proteus等,掌握其基本操作和电路设计流程。
2. 电路仿真:了解电路仿真的基本原理和方法,学会使用仿真工具进行电路性能评估和优化。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
了解一下集成电路的基础知识要点将许多电阻、二极管和三极管等元器件以电路的形式制作半导体硅片上,然后接出引脚并封装起来,就构成了集成电路。
集成电路简称为集成块,下图 (a)所示的LM380就是一种常见的音频放大集成电路,其内部电路如图(b)所示。
图 (a)图(b)对于大多数人来说,不用了解内部电路具体结构,只需知道集成电路的用途和各引脚的功能。
单独集成电路是无法工作的,需要给它加接相应的外围元件并提供电源才能工作。
下图中的集成电路LM380提供了电源并加接了外围元件,它就可以对6脚输入的音频信号进行放大,然后从8脚输出放大的音频信号,再送入扬声器使之发声。
有些时候,我们会把集成电路和芯片混为一谈,比如在大家平常讨论话题中,集成电路设计和芯片设计说的是一个意思,芯片行业、集成电路行业、IC行业往往也是一个意思。
实际上,这两个词有联系,也有区别。
集成电路实体往往要以芯片的形式存在,因为狭义的集成电路,是强调电路本身,比如简单到只有五个元件连接在一起形成的相移振荡器,当它还在图纸上呈现的时候,我们也可以叫它集成电路,当我们要拿这个小集成电路来应用的时候,那它必须以独立的一块实物,或者嵌入到更大的集成电路中,依托芯片来发挥他的作用;集成电路更着重电路的设计和布局布线,芯片更强调电路的集成、生产和封装。
而广义的集成电路,当涉及到行业(区别于其他行业)时,也可以包含芯片相关的各种含义。
芯片也有它独特的地方,广义上,只要是使用微细加工手段制造出来的半导体片子,都可以叫做芯片,里面并不一定有电路。
比如半导体光源芯片;比如机械芯片,如MEMS陀螺仪;或者生物芯片如DNA芯片。
在通讯与信息技术中,当把范围局限到硅集成电路时,芯片和集成电路的交集就是在“硅晶片上的电路”上。
这算是一个大家比较容易混淆的概念吧!一、集成电路的特点①集成电路中多用晶体管,少用电感、电容和电阻,特别是大容量的电容器,因为制作这些元器件需要占用大面积硅片,导致成本提高。
②集成电路内的各个电路之间多采用直接连接(即用导线直接将两个电路连接起来),少用电容连接,这样可以减少集成电路的面积,又能使它适用各种频率的电路。
③集成电路内多采用对称电路(如差动电路),这样可以纠正制造工艺上的偏差。
④集成电路一旦生产出来,内部的电路无法更改,不象分立元器件电路可以随时改动,所以当集成电路内的某个元器件损坏时只能更换整个集成电路。
⑤集成电路一般不能单独使用,需要与分立元器件组合才能构成实用的电路。
对于集成电路,大多数电子技术人员只要知道它内部具有什么样功能的电路,即了解内部结构方框图和各脚功能就行了。
二、集成电路的种类集成电路的种类很多,其分类方式也很多,这里介绍几种主要分类方式:1.按集成电路所体现的功能来分,可分为模拟集成电路、数字集成电路、接口电路和特殊电路四类。
2.按有源器件类型不同,集成电路又可分为双极型、单极型及双极一单极混合型三种。
双极型集成电路内部主要采用二极管和三极管。
单极型集成电路内部主要采用MOS场效应管。
双极一单极混合型集成电路内部采用 MOS 和双极兼容工艺制成,因而兼有两者的优点。
3.按集成电路的集成度来分,可分为小规模集成电路 (SSI),中规模集成电路 (MSI),大规模集成电路 (LSI) 和超大规模集成电路(VLSI)。
三、封装形式封装就是指把硅片上的电路管脚用导线接引到外部引脚处,以便与其它器件连接。
封装形式是指安装半导体集成电路芯片用的外壳。
四、引脚识别集成电路的引脚很多,少则几个,多则几百个,各个引脚功能又不一样,所以在使用时一定要对号入座,否则集成电路不工作甚至烧坏。
因此一定要知道集成电路引脚的识别方法。
不管什么集成电路,它们都有一个标记指出第一脚,常见的标记有小圆点、小突起、缺口,缺角,找到该脚后,逆时针依次为2、3、4.....,如下图(a)所示。
对于单列或双列引脚的集成电路,若表面标有文字,识别引脚时正对标注文字,文字左下角为第1引脚,然后逆时针依次为2、3、4.....,如下图(b)所示。
图 (a)图 (b)五、好坏检测下面介绍一些常用的集成电路好坏检测方法:1.开路测量电阻法开路测量电阻法是指在集成电路未与其它电路连接时,通过测量集成电路各引脚与接地引脚之间的电阻来判别好坏的方法。
集成电路都有一个接地引脚(GND),其它各引脚与接地引脚之间都有一定的电阻,由于同型号的集成电路内部电路相同,因此同型号的正常集成电路的各引脚与接地引脚之间的电阻均是相同的。
根据这一点,可使用开路测量电阻的方法来判别集成电路的好坏。
在检测时,万用表拨至R×100Ω挡,红表笔固定接被测集成电路的接地引脚,黑表笔依次接其他各引脚,如下图所示,测出并记下各引脚与接地引脚之间的电阻,然后用同样的方法测出同型号的正常集成电路的各引脚对地电阻,再将两个集成电路各引脚对地电阻一一对照,如果两者完全相同,则被测集成电路正常,如果有引脚电阻差距很大,则被测集成电路损坏。
在测量各引脚电阻最好用同一挡位,如果因某引脚电阻过大或过小难以观察而需要更换挡位时,则测量正常集成电路的该引脚电阻时也要换到该挡位。
这是因为集成电路内部大部分是半导体元件,不同的欧姆挡提供的电流不同,对于同一引脚,使用不同欧姆挡测量时内部元件导通程度有所不同,故不同的欧姆挡测同一引脚得到的阻值可能有一定的差距。
采用开路测电阻法判别集成电路好坏比较准备,并且对大多数集成电路都适用,其缺点是检测时需要找一个同型号的正常集成电路作为对照,解决这个问题的方法是平时多测量一些常用集成电路的开路电阻数据,以便以后检测同型号集成电路时作为参考,另外也可查阅一些资料来获得这这方面的数据,下图是一种常用的内部有四个运算放大器的集成电路LM324,下表中列出其开路电阻数据,测量使用数字万用表200kΩ挡,表中有两组数据,一组为红表笔接11脚(接地脚)、黑表笔接其他各脚测得的数据,另一组为黑表笔接11脚、红表笔接其他各脚测得的数据,在检测LM324好坏时,也应使用数字万用表的200kΩ,再将实测的各脚数据与表中数据进行对照来判别所测集成电路的好坏。
2.在路检测法在路检测法是指在集成电路与其它电路连接时检测集成电路的方法。
(1)在路直流电压测量法在路直流电压测量法是在通电的情况下,用万用表直流电压挡测量集成电路各引脚对地电压,再与参考电压进行比较来判断故障的方法。
在路直流电压测量法使用要点如下:①为了减小测量时万用表内阻的影响,尽量使用内阻高的万用表。
例如MF47型万用表直流电压挡的内阻为20kΩ/V,当选择10V挡测量时,万用表的内阻为200kΩ,在测量时,万用表内阻会对被测电压有一定的分流,从而使被测电压较实际电压略低,内阻越大,对被测电路的电压影响越小,MF50型万用表直流电压挡的内阻较小,为10kΩ/V,使用它测量时对电路电压影响较MF47型万用表更大。
②在检测时,首先测量电源脚电压是否正常,如果电源脚电压不正常,可检查供电电路,如果供电电路正常,则可能是集成电路内部损坏,或者集成电路某些引脚外围元件损坏,进而通过内部电路使电源脚电压不正常。
③在确定集成电路的电源脚电压正常后,才可进一步测量其它引脚电压是否正常。
如果个别引脚电压不正常,先检测该脚外围元件,若外围元件正常,则为集成电路损坏,如果多个引脚电压不正常,可通过集成电路内部大致结构和外围电路工作原理,分析这些引脚电压是否因某个或某些引脚电压变化引起,着重检查这些引脚外围元件,若外围元件正常,则为集成电路损坏。
④有些集成电路在有信号输入(动态)和无信号输入(静态)时某些引脚电压可能不同,在将实测电压与该集成电路的参考电压对照时,要注意其测量条件,实测电压也应在该条件下测得。
例如彩色电视机图纸上标注出来的参考电压通常是在接收彩条信号时测得的,实测时也应尽量让电视机接收彩条信号。
⑤有些电子产品有多种工作方式,在不同的工作方式下和工作方式切换过程中,有关集成电路的某些引脚电压会发生变化,对于这种集成电路,需要了解电路工作原理才能作出准确的测量与判断。
例如DVD机在光盘出、光盘入、光盘搜索和读盘时,有关集成电路某些引脚电压会发生变化。
集成电路各引脚的直流电压参考值可以参看有关图纸或查阅有关资料来获得。
下表列出了彩电常用的场扫描输出集成电路LA7837各引脚功能、直流电压和在路电阻参考值。
(2)在路电阻测量法在路电路测量法是在切断电源的情况下,用万用表欧姆挡测量集成电路各引脚及外围元件的正反向电阻值,再与参考数据相比较来判断故障的方法。
在路电阻测量法使用要点如下:①测量前一定要断开被测电路的电源,以免损坏元件和仪表,并避免测得的电阻值不准确。
②万用表R×10kΩ挡内部使用9V电池,有些集成电路工作电压较低,如3.3V、5V,为了防止高电压损坏被测集成电路,测量时万用表最好选择R×100Ω挡或R×1kΩ挡。
③在测量集成电路各引脚电阻时,一根表笔接地,另一根表笔接集成电路各引脚,如下图所示,测得的阻值是该脚外围元件(R1、C)与集成电路内部电路及有关外围元件的并联值,如果发现个别引脚电阻与参考电阻差距较大,先检测该引脚外围元件,如果外围元件正常,通常为集成电路内部损坏,如果多数引脚电阻不正常,集成电路损坏的可能性很大,但也不能完全排除这些引脚外围元件损坏。
集成电路各引脚的电阻参考值可以参看有关图纸或查阅有关资料来获得。
(3)在路总电流测量法在路总电流测量法是指测量集成电路的总电流来判断故障的方法。
集成电路内部元件大多采用直接连接方式组成电路,当某个元件被击穿或开路时,通常对后级电路有一定的影响,从而使得整个集成电路的总工作电流减小或增大,测得集成电路的总电流后再与参考电流比较,过大、过小均说明集成电路或外围元件存在故障。
电子产品的图纸和有关资料一般不提供集成电路总电流参考数据,该数据可在正常电子产品的电路中实测获得。
在路测量集成电路的总电流如下图所示,在测量时,既可以断开集成电路的电源引脚直接测量电流,也可以测量电源引脚的供电电阻两端电压,然后利用I=U/R来计算出电流值。
3.排除法和代换法不管是开路测量电阻法,还是在路检测法,都需要知道相应的参考数据。
如果无法获得参考数据,可使用排除法和代换法。
(1)排除法在使用集成电路时,需要给它外接一些元件,如果集成电路不工作,可能是集成电路本身损坏,也可能是外围元件损坏。
排除法是指先检查集成电路各引脚外围元件,当外围元件均正常时,外围元件损坏导致集成电路工作不正常的原因则可排除,故障应为集成电路本身损坏。
排除法使用要点如下:①在检测时,最好在测得集成电路供电正常后再使用排除法,如果电源脚电压不正常,先检查修复供电电路。
