物理沪科版九年级上第十六章电流做功与电功率单元检测
物理沪科版九年级上第十六章电流做功与电功率单元检测（时间：60分钟满分：100分）一、选择题（每小题3分，共36分）1．下列物理单位间的关系正确的是（）A．1 J＝1 W·s B．1 J＝1 V·A·ΩC．1 Pa＝1 N·m2 D．1 W＝1 V·A·s2．如图所示的用电器中，工作时主要将电能转化为机械能的是（）3．用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些。
这是因为，用电高峰期并联用电器增多，造成（）A．电路中的总电阻增大B．电路中的总电流减小C．白炽灯泡的实际功率减小D．白炽灯泡的额定功率减小4．一盏“220 V 25 W”的电灯甲和一盏“36 V 25 W”的电灯乙，当它们正常发光时，则（）A．甲灯亮 B．乙灯亮C．一样亮 D．无法判断谁亮5．有两个额定电压相同的小灯泡，串联起来接到电源上，亮度不同，在判断哪个灯泡的额定功率比较大时，要作以下分析：①从关系式P＝I2R可以知道；②较亮灯泡的电阻较大；③在相同电压下工作时，灯泡的电功率和它的电阻成反比；④从关系式P＝U2/R可以知道；⑤串联时流过两个灯泡的电流相同；⑥所以，串联时那个较暗灯泡的额定功率大。
请你将最合理的排序选出来（）A．②①③④⑤⑥ B．⑥②①③④⑤C．①③④②⑥⑤ D．⑤①②④③⑥6．某同学做测量小灯泡电功率的实验时，刚一试触，就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（）A．电流表的正负接线柱接反了B．待测电阻的绕线断了C．线路接错了，某处发生了短路D．无法判断7．一个“220 V 25 W”的甲灯正常发光3 h，另一个“110 V 25 W”的乙灯正常发光4 h，由此可知（）A．甲灯的实际功率较大B．乙灯中电流做的功较多C．甲灯较亮，乙灯较暗D．流过甲灯的电流较大8．（多选）两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6 V的电源两端，下列分析正确的是（）A．乙消耗的电功率为3.6 WB．甲消耗的电功率为3.6 WC．甲中的电流小于乙中的电流D．甲的电阻值小于乙的电阻值9．将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1较亮，灯L2较暗，其原因可能是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大10．将标有“6 V 3 W”和“6 V 2 W”的甲、乙两只小灯泡串联起来，接在电压为6 V 的电源两端，接通电路后，以下说法正确的是（）A．两只小灯泡都不能正常工作，甲灯比乙灯亮B．两只小灯泡都能正常发光C．通过乙灯的电流较大，所以乙灯较亮D．两只小灯泡的总功率小于2 W11．（多选）如图所示，将一只标有“12 V 6 W”的灯泡L1和“6 V 6 W”的灯泡L2并联后，接在6 V的电源上（设灯丝电阻不变），则（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯的实际功率之和小于12 WD．两灯的实际功率之和等于12 W12．李明同学为了探究“电功率与电阻的关系”，他找来额定电压均为 6 V的L1、L2两只灯泡。
将两灯串联起来，按照如图所示的电路开始了实验探究，闭合开关后，看见灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1和R2，两灯的额定功率P1和P2的大小关系成立的是（不考虑灯丝电阻值随温度的变化）（）A．R1＞R2，P1＞P2B．R1＜R2，P1＜P2C．R1＞R2，P1＜P2D．R1＜R2，P1＞P2二、填空题（每小题6分，共30分）13．路灯总是同时亮，同时灭，它们的连接方式一定是________联的；它们所消耗的电能可以用________表来测量。
14．眉山市开始使用光能互补路灯，它是由太阳能电池板白天给24 V蓄电池充电，晚上由蓄电池给LED（发光二极管）灯供电照明。
下表是亮度相当的两种灯的相关数据。
要使该路灯总发光效果相当于500 W白炽灯，它应由5只LED灯________联而成。
请说出这种路灯的优点____________________。
（说一点即可）一只LED灯一只白炽灯发光原理二极管发光钨丝高温发光额定电压24 V 220 V响应时间10～9 s10～3 s额定功率12 W 100 W15．如图是理发用的电吹风机电路，其中电动机通电后可以送风，电热丝通电后可以发热。
工作时，旋转选择开关，使其同时与触点________、________接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点________、________接触时，电吹风机送出来的是热风。
要想改造电吹风，使吹出的热风温度更高一些，应该在原电热丝上再________联一根电阻丝。
16．一盏白炽灯泡铭牌上标有“220 V 100 W”字样，则这盏灯正常发光时的灯丝电阻为________Ω。
灯泡正常发光 1 min，灯丝消耗的电能为______J。
如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440 Ω，通电后灯泡消耗的功率为______W。
17．如图所示，电源电压保持不变，小灯泡的额定电压为12 V。
闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I－U关系图像如图所示。
则小灯泡的额定功率为________W，电源电压为________V，滑动变阻器的最大阻值为________Ω。
三、实验题（共16分）18．在“测定小灯泡电功率”的实验中，小灯泡的额定电压为 2.5 V，灯丝电阻约为10 Ω。
（1）请用笔画线代替导线，将图甲所示的实验电路中未连接部分连接完成（连线不得交叉）。
（2）连接电路时，开关应处于________状态；按照你连接的电路，闭合开关前，滑动变阻器的滑片应调节至最______（选填“左”或“右”）端。
（3）实验时，调节滑动变阻器，当电压表的示数为________V时，小灯泡正常发光，此时电流表的示数如图乙所示，则通过灯泡的电流为________A，小灯泡的额定功率是________W。
（4）若接下来要测量该灯泡比正常发光略亮时的电功率，请详细叙述操作步骤。
（5）该实验还可以测定小灯泡的电阻。
根据以上实验数据，这个小灯泡正常工作时的电阻为________Ω。
四、计算题（19题8分，20题10分，共18分）19．小明根据家里电能表上的数据测定电视机的电功率，表盘上标有3 000 r/kW·h，当只接通电视机后，记录到在7.5 min转过30周，则这台电视机的电功率为多少？20．家庭电路的电压是220 V，某空调器处于制冷状态时的功率P1是2.2 kW，送风状态时的功率P2是0.22 kW，它们是交替运行的，现测得此空调器在某时段内的电功率随时间变化的关系如图所示。
（1）空调器在前5 min内处于什么状态？此时通过它的电流是多少？（2）在1 h内，空调器将消耗的电能是多少度？参考答案1．答案：A 点拨：将单位换成相应的物理量，利用公式可得A 正确，B 中1 V·A·Ω对应的是UIR ，其组合起来不是焦耳，同理C 、D 均错。
2．答案：B 点拨：电熨斗、电水壶、电烙铁工作时主要是将电能转化为内能；洗衣机工作时主要是将电能转化为机械能，故选B 。
3．答案：C4．答案：C 点拨：灯泡的亮度取决于单位时间内电能转化为光能的多少即实际功率。
而两只灯泡虽然额定电压不同但额定功率相同，当它们正常发光时，实际功率等于额定功率，都是25 W ，所以它们一样亮。
5．答案：D 点拨：分析问题时，要做到有理有据，前后叙述合理恰当，不能前后矛盾，证据和结论不符。
额定电压相同，要比较额定功率必须首先确定出电阻的关系，而电阻的关系可以通过串联电路中电流相等，比较电功率大小来确定。
6．答案：C 点拨：线路中的某处短路使电路中的电流过大会造成这种现象。
7．答案：B 点拨：甲灯和乙灯的功率相同而乙灯的工作时间较长，由公式W ＝Pt 可知乙灯做的功多。
8．答案：AD 点拨：当甲、乙并联接在电压为6 V 的电源两端时，则两电阻两端的电压都为6 V ，由图像信息及欧姆定律可得：甲的电阻R 甲＝U 甲I 甲＝3 V0.6 A＝5 Ω，乙的电阻为R乙＝U 乙I 乙＝3 V 0.3 A ＝10 Ω，故D 对。
把它们并联在6 V 电路中，流过甲的电流I 甲＝U R 甲＝6 V 5 Ω＝1.2 A ，流过乙的电流I 乙＝U R 乙＝6 V10 Ω＝0.6 A ，C 错。
根据P ＝UI ，甲消耗的电功率P 甲＝UI 甲＝6 V×1.2 A＝7.2 W ，乙消耗的电功率P 乙＝UI 乙＝6 V×0.6 A＝3.6 W ，故A 对，B 错。
9．答案：C 点拨：灯泡的亮度取决于灯泡的实际功率，由题意知，灯L 1的实际功率大于灯L 2的实际功率，由于两灯泡串联，通过两灯的电流相等，根据公式P ＝I 2R 和P ＝UI 可知，灯L 1两端的电压大于灯L 2两端的电压，L 1的电阻大于L 2的电阻，故C 正确，B 、D 错误；而两灯的额定电压相同，由P ＝U 2R知，灯L 2的额定功率大于灯L 1的额定功率，故A 错误。
10．答案：D 点拨：由于两灯串联，所以通过两灯的电流相等，C 选项错误；两灯串联后接在6 V 的电源两端，故每只灯泡两端的电压都达不到6 V ，两只小灯泡都不能正常发光，B 选项错误；由R ＝U 2/P 知，甲灯的电阻小于乙灯的电阻，根据P ＝I 2R 知，甲灯消耗的电功率小于乙灯的电功率，故甲灯比乙灯暗，A 选项错误；由串联电路的总电阻大于其中任何一个用电器的电阻，P ＝U 2R知，串联后两只灯泡的总功率小于任何一只灯泡的功率，即小于2 W ，正确选项为D 。
11．答案：BC 点拨：两灯并联在6 V 的电源上，则灯泡L 1两端的电压小于它的额定电压，灯泡L 2两端的电压等于它的额定电压，故灯泡L 1的实际功率小于6 W ，灯泡L 2的实际功率等于6 W ，灯泡L 2的实际功率大于L 1的实际功率，灯泡L 2比灯泡L 1亮，且两灯的实际功率之和小于12 W 。
12．答案：D 点拨：两灯串联在同一电路中，通过它们的电流相等，从题意可知，L 2的亮度大于L 1的亮度，可知L 2的实际功率大于L 1的实际功率，由公式P ＝I 2R 可判断，R 2＞R 1；由于两灯的额定电压相等，均为6 V ，根据公式P ＝U 2/R 可判断出，电阻小的L 1灯的额定功率大。
13．答案：并 电能点拨：马路上的路灯当其中一只损坏时，其他仍然发光，因此它们的连接方式是并联，它们一起亮，一起灭的原因是使用了一个干路总开关；消耗电能的多少用电能表来测量。
14．答案：并 节能、发光效率高点拨：由题意知LED 灯的额定电压为24 V ，一只LED 灯发光效果相当于100 W 白炽灯，由此可知5只LED 灯并联总发光效果相当于500 W 白炽灯，由图表信息可知LED 路灯较普通白炽灯节能、发光效率高。
2022学年沪科版九年级物理复习第16章《电流做功与电功率》综合测试卷附答案
2022学年九年级物理复习第16章《电流做功与电功率》综合测试卷[分值70分]一、单选题1．下面的几种说法中，正确的是（）A．电流通过电风扇做功时，电能全部转化为内能B．电流通过白炽灯做功时，电能全部转化为光能C．电流通过电风扇做功时，电能的一部分转化为机械能D．电流通过白炽灯做功时，电能全部转化为内能2．下列仪器是用来测量电功的是A．电流表B．电压表C．电能表D．秒表3．小华用标有“12V60W”的甲灯和标有“24V30W”的乙灯做实验，若灯丝电阻不变，则关于两个灯的比较，下列说法正确的是（）A．将两灯并联接入电压为12V的电路中，甲灯消耗电能比乙灯快B．若消耗相同的电能，则甲灯正常工作的时间一定比乙灯正常工作时间长C．将两灯串联接入电压为24V的电路中，甲灯可能正常发光D．电流通过甲灯所做的功一定比通过乙灯所做的功多4．下列说法中正确的是（）A．标有“220V，40W”字样的电烙铁，正常工作25h，耗电1kWB．标有“220V，40W”字样的灯泡，只有接在220V的电压下，灯泡才能正常发光C．电能表上标有“220V，3A”的字样，说明此表所在电路最多可接40W的灯17盏D．标有“220V，40W”字样的灯泡比正常时亮，说明它的额定功率变大了5．同学们用如图所示电路图探究“电功率与电压的关系”．以下说法正确的是()A．通过两灯泡的电流相同B．两灯泡两端的电压一定相等C．实验要选取规格相同的小灯泡D．将题中串联电路改为并联电路也可以完成实验6．图是某款电子测温仪及它内部的原理图，电源电压保持不变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R0为定值电阻。
下列说法正确的是（）A．被测者体温越高，电路中的电流越小B．被测者体温越高，定值电阻R0两端电压越大C．被测者体温越低，整个电路消耗的功率越大D．将R0换为阻值更大的电阻，测相同温度时，显示仪示数变小7．家用洗衣机的主要部件就是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，电动机线圈电阻为2Ω，则每分钟电流通过线圈产生的热量为（）A．480J B．1.452×106J C．2.64×104J D．880J8．将两电热丝R1、R2串联起来接在电路中，如图所示的电路．若R1>R2，则先被点燃的火柴是A．电热丝R1上的火柴B．电热丝R2上的火柴C．两电热丝上的火柴同时被点燃D．无法确定9．如图是一款迷你暖手宝，内置锂电池，用USB接口充电，下列说法正确的是（）A．暖手宝充电是电流做功的过程B．暖手宝发热是机械能转化成内能的过程C．用暖手宝取暖时，手因为含有的热量增加而感到暖和D．暖手宝无论充电还是发热，锂电池在电路中都是电源10．把标有“110V25W”和“110V100W”的甲、乙两盏电灯接到220V的电路上，下列图所示的设计电路中，通过调节变阻器，不能实现使它们都能正常发光的是A．B．C．D．11．如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上．闭合开关后，发现甲灯发光，乙灯不发光．经检查，电路连接正确，两只灯泡都完好无损．则乙灯不发光的原因最有可能是()A．乙灯的实际功率太大B．乙灯的实际功率太小C．通过乙灯的电流远大于通过甲灯的电流D．乙灯两端的电压远小于甲灯两端的电压12．有甲、乙两灯，甲灯上标有“”，乙灯上标有“”的字样．若只将这两个灯泡接入同一电路中，两灯均未烧毁且不考虑温度对灯丝电阻的影响．则下列说法中正确的是：A．乙灯一定比甲灯亮B．若两灯都能正常发光，则两灯一定是串联C．两灯消耗的总功率一定为D．两灯并联时，通过干路的总电流最大为13．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．乙消耗的电功率为3.6W B．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流D．甲的电阻值大于乙的电阻值14．把标有“24V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A．该电源的电压为24V B．灯L1实际电压大于灯L2的实际电压C．两灯泡的总功率为16W D．电路中的电流为2A15．标有“6V6W”和“6V3W”的灯泡L1和L2串联接在电源上，设灯丝电阻不变，则A．灯L1、L2通过的电流之比为2：1B．灯L1、L2的实际功率之比为2：1C．电源电压为18V时，L1、L2均正常发光D．电源电压为9V时，L2正常发光二、填空题16．豆浆机的机头主要由一个电热器和一个电动机带动的打浆器组成，制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆交替进行．由此可知，豆浆机中的电动机和电热器是____联的．在加热过程中，电能转化为____能．17．某学校共有“220V60W”的灯泡500盏，平均每天工作5h．这种灯泡正常工作电压为______V．如果改用40W的日光灯，不但可以省电，而且比原来更亮了，则该校一年（365天）可节约用电______度．18．为了测量家中暖风机的功率，小金关闭了家里的其他用电器只让暖风机正常工作，发现电能表的转盘在1min内转过50r，电能表的铭牌和暖风机工作前电能表上的示数如图所示。
第十六章 电流做功与电功率 单元测试卷 2021-2022学年沪科版物理九年级全一忆
沪科版九年级第十六章电流做功与电功率单元测试卷一．选择题（共10小题）1．假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭.小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。
下列有关说法正确的是（）A．这段时间冰箱消耗的电能是70kW•hB．冰箱每天平均工作的时间为1hC．冰箱正常工作1h电能表的转盘转过120转D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变2．甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”。
将它们串联后接在电源上，其中一个灯泡能正常发光。
下列说法正确的是（）A．正常发光的灯泡是甲灯B．甲灯与乙灯的实际功率相等C．两灯的总功率是3WD．电源电压是48V3．两灯泡L1、L2（R1=3R2）。
若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（）A．3：16 B．3：4 C．4：3 D．1：34．如图所示，电源电压为6V，定值电阻R=18Ω，在S闭合的情况下，下列说法正确的是（）A．在a、b 两点间接入一个合适的电压表时，电压表有明显示数B．在a、b 两点间接入导线，电流2s做的功是2JC．在a、b 两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡不能正常发光D．在a、b 两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W5．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。
若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100WB．两灯正常发光时，L1的电阻较大C．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5D．两灯串联接入220V的电路，L1消耗的功率小于25W6．如图所示，电源电压恒定，闭合开关S、S1，电压表示数为4.5V，R0的功率为1.35W；闭合开关S、S2，电压表示数为3.6V，R2功率为0.576W．若S、S1、S2均闭合，R1与R2功率的比值为（）A．5：4 B．4：5 C．1：2 D．2：17．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I-U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1：2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W8．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户家里的用电器两端电压等于UU2B．输电线上消耗的电功率为rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时，用户家里用电器两端电压保持不变9．将标有“6V 6W“和“6V 3W“的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，不考虑灯丝电阻的变化，接通电路后，以下说法正确的是（）A．两只小灯泡都不能正常工作，甲灯比乙灯亮B．两只小灯泡都能正常发光C．通过乙灯的电流较大，所以乙灯较亮D．两只小灯泡的总功率小于3W10．如图所示，电源电压保持不变，小灯泡标有“6V？W”，其电阻不随温度变化，电流表的量程为0～3A。

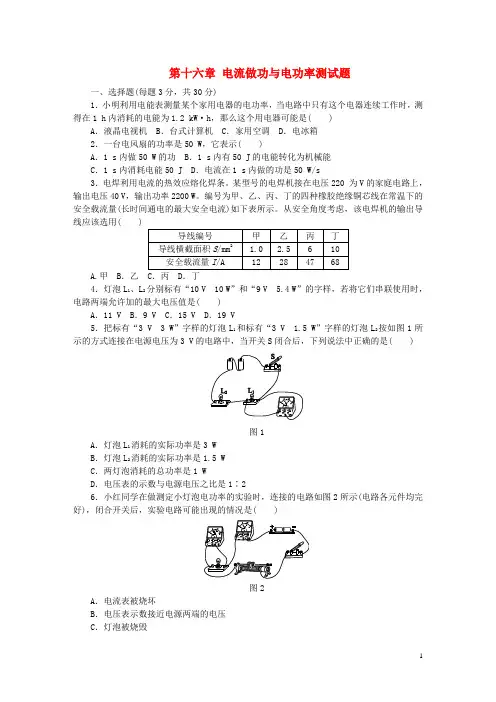

九年级物理全册 第十六章 电流做功与电功率测试题 (新版)沪科版
第十六章电流做功与电功率测试题一、选择题(每题3分，共30分)1．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1 h内消耗的电能为1.2 kW·h，那么这个用电器可能是( )A．液晶电视机 B．台式计算机 C．家用空调 D．电冰箱2．一台电风扇的功率是50 W，它表示( )A．1 s内做50 W的功 B．1 s内有50 J的电能转化为机械能C．1 s内消耗电能50 J D．电流在1 s内做的功是50 W/s3．电焊利用电流的热效应熔化焊条。
某型号的电焊机接在电压220 为V的家庭电路上，输出电压40 V，输出功率2200 W。
编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电的最大安全电流)如下表所示。
从安全角度考虑，该电焊机的输出导线应该选用(A.甲 B．乙 C．丙 D．丁4．灯泡L1、L2分别标有“10 V 10 W”和“9 V 5.4 W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是( )A．11 V B．9 V C．15 V D．19 V5．把标有“3 V 3 W”字样的灯泡L1和标有“3 V 1.5 W”字样的灯泡L2按如图1所示的方式连接在电源电压为3 V的电路中，当开关S闭合后，下列说法中正确的是( )图1A．灯泡L1消耗的实际功率是3 WB．灯泡L2消耗的实际功率是1.5 WC．两灯泡消耗的总功率是1 WD．电压表的示数与电源电压之比是1∶26．小红同学在做测定小灯泡电功率的实验时，连接的电路如图2所示(电路各元件均完好)，闭合开关后，实验电路可能出现的情况是( )图2A．电流表被烧坏B．电压表示数接近电源两端的电压C．灯泡被烧毁D．电流表指针有明显偏转7．图3中“＋”“－”分别表示电表的正、负接线柱，可以测量R消耗的电功率的电路图是( )图38．如图4所示，在四个相同的水槽中盛有质量和温度都相同的水，现将电阻丝R1、R2(R1＜R2)分别按如图所示的四种方法连接并放入水槽，接入相同的电源，通电相同时间后，水槽中水温最高的是( )图49．灯泡L标有“2.5 V”字样，它的电阻R随它两端电压U变化的关系图像如图5甲所示。
第十六章 电流做功与电功率单元测试题 2022-2023沪科版九年级物理全一册
第十六章电流做功与电功率单元测试题一、单选题1．以下用电器中，工作时能量转化的主要形式与其他三件不同的是A．电风扇B．电炉C．电熨斗D．电水壶2．额定功率为800W的用电器可能是A．家用微波炉B．电子手表C．电视机D．家用照明灯3．如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多4．在物理学的发展过程中，许多物理学家做出了杰出的贡献，历史上最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系的物理学家是A．安培B．欧姆C．伏特D．焦耳5．下列单位中，不属于电功的单位的是A．J B．V•A C．W•s D．kW•h6．如果电烙铁、电视机和电风扇上都标有“220V 150W”字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是A．电烙铁B．电视机C．电风扇D．一样多7．如图所示，为小乐同学老家用的机械式电能表的示意图，下列说法不正确的是（）A．如图中时刻所示，电能表的读数为8633.5kW•hB．家中干路中的总电流为20A时，该电能表可以工作C．每消耗1kW•h的电能，电能表的转盘转3600圈D．这种电能表，读数数字的单位是kW•h8．如图所示的电路中，电源电压恒为18V，纯电阻用电器R1标有“10V 4W”字样，滑动变阻器R2的规格为“200Ω 1A”，电流表的量程为0~0.6A，电压表的量程为0~15V。
在保证各电路元件安全使用的情况下，下列说法正确的是（）A．电流表示数的最小值为0.08AB．电压表的示数变化范围为0~15VC．滑动变阻器的阻值变化范围为20~125ΩD．整个电路总功率的最大值为10.8W9．有两根电热丝、，且，若单独用烧开一壶水，所需时间为。
若将这两根电热丝分别串联和并联在同一电源中烧开同一壶水，则所需的时间分别为（不计热损失）（）A．、B．、C．、D．、10．小刚利用电能表测量某家用电器的电功率。

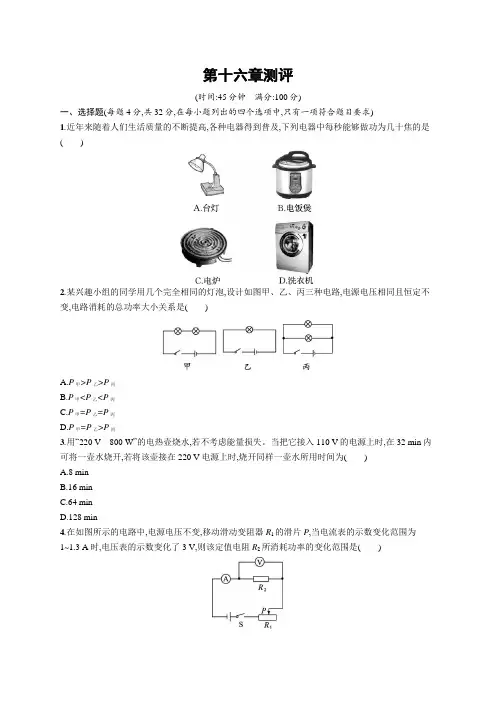

沪科版九年级物理第十六章测评含答案
第十六章测评(时间:45分钟满分:100分)一、选择题(每题4分,共32分,在每小题列出的四个选项中,只有一项符合题目要求)1.近年来随着人们生活质量的不断提高,各种电器得到普及,下列电器中每秒能够做功为几十焦的是()2.某兴趣小组的同学用几个完全相同的灯泡,设计如图甲、乙、丙三种电路,电源电压相同且恒定不变,电路消耗的总功率大小关系是()A.P甲>P乙>P丙B.P甲<P乙<P丙C.P甲=P乙=P丙D.P甲=P乙>P丙3.用“220 V800 W”的电热壶烧水,若不考虑能量损失。
当把它接入110 V的电源上时,在32 min内可将一壶水烧开,若将该壶接在 220 V电源上时,烧开同样一壶水所用时间为()A.8 minB.16 minC.64 minD.128 min4.在如图所示的电路中,电源电压不变,移动滑动变阻器R1的滑片P,当电流表的示数变化范围为1~1.3 A时,电压表的示数变化了3 V,则该定值电阻R2所消耗功率的变化范围是()A.3~3.9 WB.3~5.07 WC.3.9~10 WD.10~16.9 W5.下图中三只电灯完全相同,某同学对该电路进行的以下分析判断中,正确的是( )A .S 1、S 2都闭合时,三只灯均发光B .S 1、S 2都断开时,L 1和L 2两只灯不发光,L 3发光C .S 1、S 2都闭合时,电流表的示数小于S 1、S 2都断开时电流表的示数D .S 1、S 2都断开时,电路消耗的功率小于S 1、S 2都闭合时电路消耗的功率6.如图所示,将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中,在图甲中灯L 1的功率为4 W,在图乙中灯L 1的功率为9 W 。
设灯丝电阻不变。
下列说法不正确的是( )A.甲、乙两图中灯L 1两端的电压之比是2∶3B.L 1、L 2两灯灯丝电阻之比是2∶1C.甲图中灯L 1、L 2的功率之比是2∶1D.甲、乙两图电路消耗的总功率之比是3∶27.某电热器有两根电阻丝,只给一根通电,煮沸一壶水用的时间为t 1;只给另一根通电,煮沸同样一壶水用的时间为t 2。

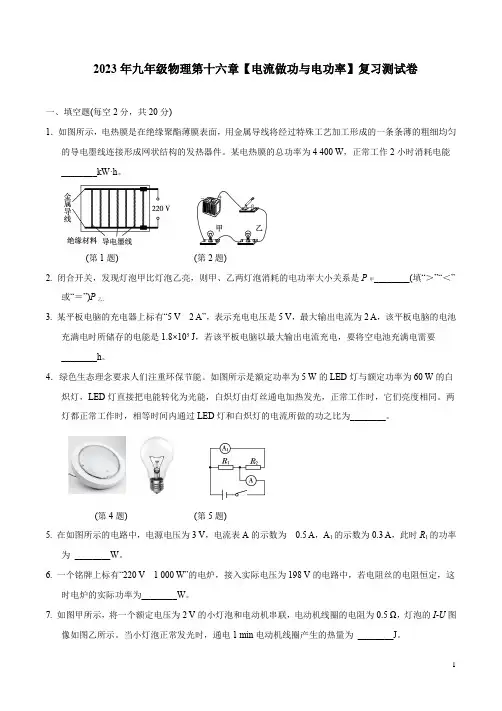

2023年九年级沪科版物理第十六章【电流做功与电功率】复习测试卷附参考答案
2023年九年级物理第十六章【电流做功与电功率】复习测试卷一、填空题(每空2分，共20分)1．如图所示，电热膜是在绝缘聚酯薄膜表面，用金属导线将经过特殊工艺加工形成的一条条薄的粗细均匀的导电墨线连接形成网状结构的发热器件。
某电热膜的总功率为4 400 W，正常工作2小时消耗电能________kW·h。
(第1题)(第2题)2. 闭合开关，发现灯泡甲比灯泡乙亮，则甲、乙两灯泡消耗的电功率大小关系是P甲________(填“＞”“＜”或“＝”)P乙。
3. 某平板电脑的充电器上标有“5 V 2 A”，表示充电电压是5 V，最大输出电流为2 A，该平板电脑的电池充满电时所储存的电能是1.8×105 J，若该平板电脑以最大输出电流充电，要将空电池充满电需要________h。
4．绿色生态理念要求人们注重环保节能。
如图所示是额定功率为5 W的LED灯与额定功率为60 W的白炽灯，LED灯直接把电能转化为光能，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。
两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。
(第4题)(第5题)5. 在如图所示的电路中，电源电压为3 V，电流表A的示数为0.5 A，A1的示数为0.3 A，此时R1的功率为________W。
6. 一个铭牌上标有“220 V 1 000 W”的电炉，接入实际电压为198 V的电路中，若电阻丝的电阻恒定，这时电炉的实际功率为________W。
7. 如图甲所示，将一个额定电压为2 V的小灯泡和电动机串联，电动机线圈的电阻为0.5 Ω，灯泡的IU图像如图乙所示。
当小灯泡正常发光时，通电1 min电动机线圈产生的热量为________J。
,(第7题) (第8题)8. 如图所示是某款电热水龙头的电路原理图，R1、R2为电热丝，通过旋转手柄可使开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。
【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷(含答案)
【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．利用电流的热效应工作的家用电器是()A．电风扇B．笔记本电脑C．电视机D．电饮水机2．电灯的亮度由以下哪个因素决定()A．灯泡的电阻B．灯泡的额定电压C．灯泡的额定功率D．灯泡的实际功率3．如图所示，对比图中白炽灯和LED灯将电能转化为其他形式能的情况，可得()(第3题)A．白炽灯发光时，电能主要转化为光能B．白炽灯发光时，灯丝会凝华C．LED灯可以把电能全部转化为光能D．LED灯发光的效率较高4．安装在小亮家中的电能表如图所示，下列说法正确的是()(第4题)A．小亮家已经消耗的电能为25 086 JB．此电能表转盘每小时最多能转过3 600转C．此电能表的标定电流是10 AD．此电能表可以在4节干电池串联做电源的电路中使用5．在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按选项中的四种方式连接放入水槽，并接入相同电源。
通电相同时间后，水温最高的是()A BC D6．科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。
当袋中药液量减少时()A．接到电路中滑动变阻器电阻变大B．电压表示数减小C．灯泡的亮度变暗D．电路总功率变小(第6题)(第7题)7．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U-I关系如图所示。
在确保电路安全的前提下，下列说法正确的是()A．两灯正常发光时，甲灯的电阻较小B．两灯并联，只能使甲灯正常发光C．两灯并联，电路消耗的最大功率为14．4 WD．两灯串联在16 V的电路中，甲、乙两灯消耗的功率之比为3 18．如图所示，将标有“3 V 3 W”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，只有一个灯泡正常发光，假设灯泡电阻不变，则L1两端的电压及通过L1的电流分别是()。
2019-2020学年九年级物理全册 第16章 电流做功与电功率单元综合测试(含解析)(新版)沪科版
第十六章电流做功与电功率单元测试【满分:100分时间：45分钟】一、选择题（每题4分，共40分）1、下列家用电器中,功率最接近1kW的是（)A．台灯 B．液晶电视 C．笔记本电脑 D．空调【答案】D【解析】台灯的电功率在10～60W左右，所以A不符合实际；25寸液晶电视它的电功率在100～125W左右，所以B不符合实际；笔记本的电功率在100～125W左右，所以C不符合实际；空调的电功率在1000～1500W左右，所以D符合实际。
选D。
2、关于电功和电功率说法不正确的是（）A．用电器消耗的电能越多，电功率越大B．功率是表示电流做功快慢的物理量C．单位时间内，电流做功越多,电功率越大D．千瓦时是电功的单位,千瓦是电功率的单位【答案】A【解析】电功率的大小与电能多少和通电时间都有关系，时间不确定，功率大小不能确定，A说法错误；电功率是表示电流做功快慢的物理量,功率越大，做功越快，B说法正确；时间一定，电流做功越多,用电器功率越大,C说法正确；D千瓦时也就是“度"是电功的单位,千瓦是电功率的单位,D说法正确。
所以选A.3、可调节台灯的电路是由一只灯泡和一个电位器（滑动变阻器)串联组成的。
调节电位器的旋钮使灯由亮变暗的过程中，电路的总功率将（）A．变小B．变大C．不变 D．无法确定【答案】A【解析】灯泡变暗，电位器的电阻变大,总电阻变大，电压不变，所以总功率变小。
4、如图所示电路中，电源电压不变，开关S由断开到闭合,下列说法正确的是( ）A。
电路总电阻变大 B. 电路总功率变小C。
电压表示数变小 D. 电流表示数变大【答案】D【解析】电源电压不变，则各支路互不影响.5、（多选)灯L1和L2分别标有“4V 8W”和“8V 32W”,把它们与“4A 10Ω”的滑动变阻器串联后接在12伏的电源上,如图所示，当滑片P由b向a滑动时，若电阻不随温度变化，则（ )A．两灯都变亮，且一样亮B．两灯都变亮，因为L2的额定功率大,所以比L1更亮C ．两灯都变亮，且L 1首先正常发光D ．两灯都变亮，且L 1可能先烧毁【答案】ACD【解析】灯L 1的电阻22111(4)28U V R P W ===Ω ，灯L 2的电阻22222(8)232U V R P W ===Ω，所以在串联电路中，因为电流相等,由P=I 2R 可知，两灯泡的实际功率相等，所以两灯泡一样亮；当滑片P 由b 向a 滑动时，滑动变阻器阻值变小,总电阻变小，电源电压不变，电路中电流变大，所以灯泡变亮，A 正确，B 错误。
沪科版九年级物理全册 第十六章电流做功与电功率课堂测验题(有答案)
沪科版九年级物理全册第十六章电流做功与电功率课堂测验题（有答案）第十六章电流做功与电功率课堂测验题（时间：45分钟满分：100分）一、选择题（每小题5分，共50分）1．下列关于电能转化的叙述中，正确的是( )A.电脑，电能转化为化学能B.电吹风机，电能转化为动能和热能C.太阳能电池板，电能转化为化学能D.电冰箱，电能转化为热能2．小明同学在家中拍到一张电能表照片，如图所示他仔细观察照片后，得到了以下结论，你认为正确的是( )A．电能表的标定电流是20AB．电能表工作时的额定最大电流是10AC．电能表的转盘转过3000转，表明接在这个电能表上的用电器消耗了1kW·h的电能D．拍照片时，家中已消耗的电能为2818.7J3．如图所示，R1＜R2，通电时间相同，R1支路电流做功W1，R2支路电流做功W2。
则( )A.W1>W2B.W1=W2C.W1<W2D.无法判断4．分别标有“220V 25 W”“110 V 25 W”和“36 V40 W”字样的三只白炽灯，它们各自在额定电压下使用时( )A．“220 V 25 W”最亮B．“36 V 40 W”最亮C．“110 V 25 W”最亮D．三只白炽灯一样亮5．如图所示是甲、乙两用电器并联在电路中时，每个用电器的I-U 图像。
则它们消耗电功率大小的关系为( )A.P甲＞P乙B.P甲＜P乙C.P甲=P乙D.不能确定6．如图所示，将标有“3V 3W”的灯泡L1和标有“6V 3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是( )A.3V 1AB.1.5V 1AC.3V 0.5AD.1.5V 0.5A7．有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压的关系图像如图甲所示。
闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为( )A.4:5B.5:4C.2:3D.1:38．在如图所示的电路中，电源电压恒定，L1、L2均标有“6V6W”字样（设灯丝的电阻不变）。
2022年沪科版九年级物理第十六章电流做功与电功率定向测试试卷(含答案详解)
沪科版九年级物理第十六章电流做功与电功率定向测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的家用电器中，利用电流热效应工作的是（）A．电风扇B．电饭锅C．电冰箱D．笔记本电脑2、如图所示的电路中，电源两端电压保持不变。
开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变暗B．电压表的示数变小，灯L变亮C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮3、在如图所示的用电器中，功率接近1000瓦的是（）A．电熨斗B．台式电风扇C． LED台灯D．笔记本电脑4、2021年8月27日，大连金普新区凯旋国际大厦突发火灾，火灾祸及419户住户，1800余人疏散。
火灾原因系电动平衡车充电器电源线插头与插座接触不良发热引燃周围木质衣柜等可燃物所致。
接触处发热是因为接触处（）A．电流较小B．电流较大C．电阻较小D．电阻较大5、下列说法正确的是（）A．绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷B．实际电功率大的用电器在相同的工作时间内消耗的电能多C．家庭电路中电流过大的原因一定是因为火线与零线碰到了一起D．通电时电炉丝热的发红，而跟电炉丝连接的导线却不太热，通过电炉丝的电流更大6、下图所示的用电器中，正常工作时电功率接近 1000 W 的是（）A．家用空调B．台式计算机C．台灯D．电风扇7、家庭电路中，电功率都是100W的电烙铁、电视机、电吹风，同时工作相同的时间，产生热量最多的是（）A．电烙铁B．电视机C．电吹风D．不能确定8、下列数据中最符合实际的是（）A．手机电池的电压约为3.7V B．吸尘器功率5WC．手电筒中的电流约为2A D．液晶电视机功率1000W9、如图所示，电源电压不变，当S1、S2同时闭合时，电流表示数是0.3A，电压表示数是6V。
