通风工程课程设计任务书1
通风工程课程设计2012年

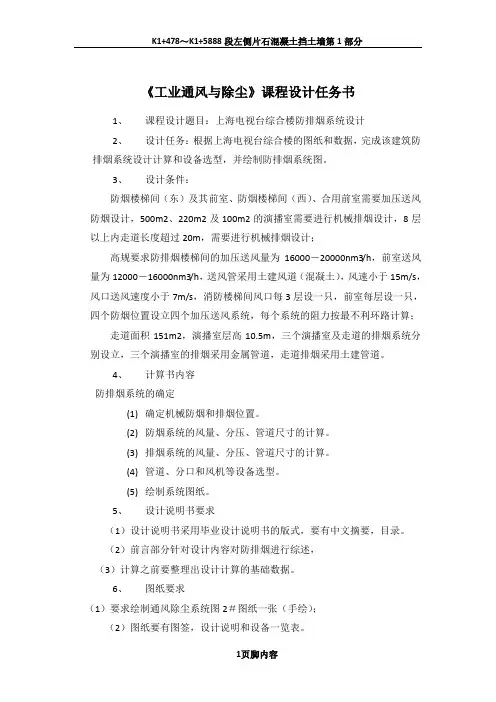

《工业通风与除尘》课程设计任务书1、课程设计题目：上海电视台综合楼防排烟系统设计2、设计任务：根据上海电视台综合楼的图纸和数据，完成该建筑防排烟系统设计计算和设备选型，并绘制防排烟系统图。
3、设计条件：防烟楼梯间（东）及其前室、防烟楼梯间（西）、合用前室需要加压送风防烟设计，500m2、220m2及100m2的演播室需要进行机械排烟设计，8层以上内走道长度超过20m，需要进行机械排烟设计；高规要求防排烟楼梯间的加压送风量为16000－20000nm3/h，前室送风量为12000－16000nm3/h，送风管采用土建风道（混凝土），风速小于15m/s，风口送风速度小于7m/s，消防楼梯间风口每3层设一只，前室每层设一只，四个防烟位置设立四个加压送风系统，每个系统的阻力按最不利环路计算；走道面积151m2，演播室层高10.5m，三个演播室及走道的排烟系统分别设立，三个演播室的排烟采用金属管道，走道排烟采用土建管道。
4、计算书内容防排烟系统的确定(1)确定机械防烟和排烟位置。
(2)防烟系统的风量、分压、管道尺寸的计算。
(3)排烟系统的风量、分压、管道尺寸的计算。
(4)管道、分口和风机等设备选型。
(5)绘制系统图纸。
5、设计说明书要求（1）设计说明书采用毕业设计说明书的版式，要有中文摘要，目录。
（2）前言部分针对设计内容对防排烟进行综述，（3）计算之前要整理出设计计算的基础数据。
6、图纸要求（1）要求绘制通风除尘系统图2＃图纸一张（手绘）；（2）图纸要有图签，设计说明和设备一览表。
设计步骤1、系统方案的确定确定机械防排烟的位置。
2、送排风和排烟的计算3、风口及风管布置与计算确定防烟系统风口或排烟系统风口管道尺寸计算4、风机、阀门设备选型(1)阀门的选择(2)风机的选型5、设计总结6、参考文献[1]陆耀庆实用供热空调设计手册（第二版）.中国建筑工业出版社，2007，1201.1225.1222.1221.1244[2]孙一坚简明通风设计手册.中国建筑工业出版社，1997，35.254.578[3]2009全国民用建筑工程技术措施暖通空调动力分册.中国计划出版社，2009，58.73[4]通风与空调施工质量验收规范.2002.9[5]05系列建筑标准设计图集_05N4_2《通风与空调工程（配件分册）》,35[6]蒋永琨高层建筑防火设计手册.中国建筑工业出版社，2000.[7]付祥钊肖益民流体输配管网（第三版），中国建筑工业出版社，2010，56[8]陆耀庆实用供热空调设计手册.中国建筑工业出版社，1993，588.593.635《工业通风与除尘》课程设计任务书1. 课程设计题目：车间除尘系统设计图为某车间的振动筛除尘系统。
工业通风课程设计
课程设计设计课题某企业车间通风系统设计系部班级安全与环境工程系安本0701班所属专业工业通风设计者成滔指导教师胡鸿湖南工学院课程设计任务书安全与环境工程系安全工程专业学生姓名：成滔学号：610070123 专业：安全工程1．设计题目：某企业车间通风系统设计、2.设计期限：自2009年12月10 日开始至2009年12月21日完成3.设计原始资料：抛光间的通风除尘设计与计算本设计只有抛光间产生粉尘,粉尘的成分有:抛光粉剂,粉末,纤维质灰尘等.抛光的目的主要是为了去掉金属表面的污垢及加亮镀件.(1)排风量的计算一般按抛光轮的直径D计算: L=A・D M3/H （A与轮子材料有关的系数）布轮:A=6M3/H・MM D为抛光轮直径（MM）每个抛光间有一台抛光机,抛光机有个抛光轮,抛光轮为布轮,其直径为D=200MM,抛光轮的排气罩应采用接受式排气罩.4.设计完成的主要内容：1.通风除尘系统的阻力计算2.选定除尘设备3.风机型号和配套电机。
5.提交设计（设计说明书与图纸等）及要求：. 1.做图规范：通风系统轴测图一张（3号图纸）及平面图纸一张（2号图纸），图例符合国家统一标准。
2.选择计算公式正确，计算程序清晰。
3.单位符合国家标准。
4.报告一律同统一采用小4号仿宋字体，A4纸型打印。
6.发题日期：2009年12 月10日指导老师（签名）：学生（签名）：成滔目录1车间简介 (1)2通风除尘系统设计与计算 (1)2.1系统和设备的布置 (1)2.1.1风量计算 (2)2.1.2风管的材料 (2)2.1.3风管截面的选择 (2)2.1.4 风管的形状 (2)2.1.5排风口位置的确定 (3)2.2水力计算 (3)2.3 确定风机型号和配套电机 (8)3.发电机室的通风设计 (12)3.1发电机室的基本情况 (12)3.2风量的计算 (12)4．设计小结 (12)参考文献 (13)附录 (13)1车间简介该车间是某企业的抛光车间。
通风工程课程设计
目录1 设计目的 (1)2 设计内容 (1)3 相关数据 (1)4 解题步骤 (2)4.1 计算管段管径、实际流速、单位长度摩擦阻力 (2)4.2计算各段的摩擦阻力和局部阻力 (4)5 通风除尘日常管理措施 (8)6 课程设计总结 (8)7 参考文献 (9)1 设计目的通过本次设计实习进一步认识通风除尘系统，熟悉其设计计算方法，熟练掌握通风管道摩擦阻力、局部阻力计算，管道尺寸计算，初步掌握风机与布袋的选择方法。
2 设计内容有一通风除尘系统如图所示，风管全部用钢板制作，管内输送含有耐火泥=1200Pa。
对该系统进行设采用袋式除尘器进行排气净化，除尘器压力损失P计计算。
3 相关数据表1 一般通风系统风管内的风速（m/s）表2 除尘通风管道最低空气流速（m/s）4 解题步骤1、绘制通风系统轴侧图（工程上管道常用单线表示），对个管段进行编号，标注各管段的长度和风量。
2、选择最不利环路；本系统选择1-3-5-除尘器-6-风机-7为最不利环路3、根据各管段的风量及选定的流速，确定各段管径的断面尺寸和单位长度摩擦阻力。
4.1 计算管段管径、实际流速、单位长度摩擦阻力解：据表2，输送含有耐火泥的空气时，风管内最小风速为：水平风管17m/s、垂直风管14m/s。
管段1：根据q v,1=1200m3/h(0.33m3/s)、v=14m/s,求出管径。
所选管径应尽量符合附录6的通风管道统一规格。
mm vq D v17443600120043600=⨯=⨯⨯=ππ管径取整，令D 1=180mm ，由附录4查表得内实际流速v 1=12m/s ，单位长度摩擦阻力R m,1=10pa/m ；管段2：根据q v,2=1500m 3/h(0.42m 3/s)、v=17m/s,求出管径。
所选管径应尽量符合附录6的通风管道统一规格。
mm vq D v17717436001500436002=⨯⨯=⨯⨯=ππ管径取整，令D 2=180mm ，由附录4查表得内实际流速v 2=16.5m/s ，单位长度摩擦阻力R m,2=19pa/m;管段3：根据q v,3=2700m 3/h(0.75m 3/s)、v=17m/s,求出管径。
通风工程课程设计
通风工程课程设计一、课程目标知识目标：1. 理解通风工程的基本原理，掌握通风系统的主要组成部分及功能；2. 掌握通风工程中涉及的空气动力学、热工学等相关知识；3. 了解通风工程在建筑、环保、工业等领域的应用及重要性。
技能目标：1. 能够运用所学知识，分析和解决实际通风工程问题；2. 学会设计简单的通风系统，并进行性能评估；3. 掌握通风工程相关软件的使用，提高实际操作能力。
情感态度价值观目标：1. 培养学生对通风工程的兴趣，激发他们探索科学原理的积极性；2. 增强学生的环保意识，让他们认识到通风工程在改善室内空气质量、保障人民健康方面的重要作用；3. 培养学生的团队协作精神，提高沟通与交流能力。
分析课程性质、学生特点和教学要求：本课程为工程专业课程，具有较强的理论性和实践性。
学生为高中年级，具备一定的物理、数学基础，但实际操作能力有待提高。
教学要求注重理论与实践相结合，培养学生的动手能力和创新能力。
根据以上分析，将课程目标分解为以下具体学习成果：1. 学生能够阐述通风工程的基本原理，并识别通风系统的主要组成部分；2. 学生能够运用空气动力学、热工学知识分析通风工程问题；3. 学生能够设计简单的通风系统，并进行性能评估；4. 学生能够熟练使用通风工程相关软件，提高实际操作能力；5. 学生能够认识到通风工程在环保、健康等方面的价值，并具备一定的团队协作和沟通能力。
二、教学内容1. 通风工程基本原理：包括流体力学基础、热力学基础、空气动力学基础等，对应教材第一章内容。
- 流体力学基础：流体性质、流体运动方程、流体阻力等；- 热力学基础：热量传递、湿空气性质、焓湿图等；- 空气动力学基础：气流组织、通风方式、通风效果等。
2. 通风系统设计：包括通风系统类型、通风设备、通风管道设计等，对应教材第二章内容。
- 通风系统类型：自然通风、机械通风、混合通风等；- 通风设备：风机、风阀、过滤器等；- 通风管道设计：管道布局、风速、风压计算等。
通风工程课程设计摘要
通风工程课程设计摘要一、课程目标知识目标：1. 理解通风工程的基本原理，掌握通风系统设计的基本概念和关键参数。
2. 掌握通风工程中的气流组织、空气品质、热量传递等相关知识。
3. 了解通风设备类型及其在通风系统中的应用。
技能目标：1. 能够运用所学的通风工程知识，分析和解决实际工程中的通风问题。
2. 具备设计简单通风系统方案的能力，包括计算风量、选择合适的通风设备等。
3. 能够运用专业软件对通风系统进行模拟和优化，提高系统性能。
情感态度价值观目标：1. 培养学生对通风工程领域的兴趣，激发他们探索科学技术的热情。
2. 增强学生的环保意识，使他们认识到通风工程在改善室内空气质量、保障人民健康方面的重要性。
3. 培养学生团队协作精神，提高沟通与交流能力，为将来从事通风工程领域工作奠定基础。
课程性质：本课程为专业核心课程，以理论教学与实践操作相结合的方式进行。
学生特点：学生具备一定的物理学基础和工程制图能力，但对通风工程的具体应用尚不熟悉。
教学要求：结合课本内容，注重理论与实践相结合，通过案例分析和实地考察，使学生更好地理解和掌握通风工程知识。
同时，注重培养学生的动手能力和创新能力，提高他们在实际工程中的应用能力。
通过分解课程目标为具体的学习成果，为教学设计和评估提供明确方向。
二、教学内容1. 通风工程基本原理：包括流体力学基础、空气动力学特性、通风系统类型及其工作原理。
- 教材章节：第1章 通风工程概述，第2章 流体力学基础。
- 内容列举：流体性质、流体运动方程、通风系统分类、通风方式及其优缺点。
2. 通风系统设计：涉及风量计算、气流组织设计、通风设备选型与布置。
- 教材章节：第3章 通风系统设计，第4章 通风设备。
- 内容列举：风量计算方法、气流组织设计原则、通风设备类型及适用场合。
3. 空气品质与热量传递：分析室内空气品质的影响因素，探讨热量传递在通风系统中的应用。
- 教材章节：第5章 空气品质，第6章 热量传递。
通风工程课程设计计算书
通风工程课程设计计算书一、课程目标知识目标：1. 学生能理解通风工程的基本概念，掌握通风系统设计的相关理论知识；2. 学生能够运用流体力学和热力学原理，进行通风工程计算；3. 学生能够掌握通风工程中涉及的各类参数及其影响因素，并能够运用相关公式进行计算。
技能目标：1. 学生能够独立完成通风工程课程设计计算书的编写，提高实际操作能力；2. 学生能够运用计算软件（如Excel、VentSim等）进行通风工程计算，提高计算效率；3. 学生能够在课程设计中，运用图表、文字等形式清晰、准确地表达计算结果。
情感态度价值观目标：1. 学生通过课程学习，培养对通风工程领域的兴趣，激发学习热情；2. 学生能够认识到通风工程在实际工程中的重要性，增强职业责任感和使命感；3. 学生在团队协作中，培养沟通、协作能力，提高解决问题的综合素质。
课程性质：本课程为专业核心课程，以理论知识为基础，注重实践操作，旨在培养学生的通风工程设计计算能力。
学生特点：学生具备一定的流体力学、热力学基础知识，具有较强的逻辑思维能力和动手能力。
教学要求：结合学生特点，注重理论与实践相结合，强化计算方法与实际应用的联系，提高学生的实际操作能力和综合素质。
通过课程目标分解，确保学生能够达到预期学习成果，为后续课程学习和职业发展奠定基础。
二、教学内容1. 通风工程基本概念：涵盖通风系统的定义、分类及作用，通风系统设计的基本原则和流程；2. 通风工程计算方法：介绍流体力学、热力学在通风工程中的应用，包括压力分布、流速分布、风量计算等；3. 通风工程参数及其计算：讲解通风系统中涉及的各类参数（如风量、风速、风压等）及其计算方法；4. 通风设备选型与计算：介绍通风设备类型、性能参数，以及设备选型和计算方法；5. 通风系统设计实例：分析典型通风工程案例，使学生掌握通风系统设计的方法和步骤；6. 通风工程计算软件应用：教授常用通风计算软件的操作方法，提高学生计算效率。
通风课程设计
《通风工程》课程设计课程名称通风工程姓名学号专业安全工程指导教师环境与市政工程系2013年12月目录第一章工业通风与除尘设计任务 (2)1.1设计目的和要求 (2)1.1.1设计目的 (2)1.1.2设计要求 (2)1.2设计题目和内容 (2)1.2.1设计题目 (2)1.2.2设计内容 (3)第二章通风除尘系统设计 (3)2.1风管的选择 (3)2.1.1风管材料的选择 (3)2.1.2 风管断面形状的选择 (3)2.2弯头的确定 (3)2.3三通的确定 (3)2.4除尘器的选用 (4)2.5计算各管段的管径 (4)2.6通风除尘系统的日常安全管理措施 (11)第三章小结 (12)参考文献 (12)第一章工业通风与除尘设计任务1.1设计目的和要求1.1.1设计目的掌握管道摩擦阻力、局部阻力计算，管道压力分布分析计算，管道尺寸计算的约束条件，设计计算方法，均匀送风管道的计算，设计中的有关问题。
1.1.2设计要求要求学生认真、细致，熟练掌握通风除尘系统的设计计算方法。
1.2设计题目和内容1.2.1设计题目有一通风除尘系统如下图所示，风管全部用钢板制作，管内输送含有轻矿物粉尘的空气，气体温度为常温。
各排风点的排风量和各管段的长度如下图所示，该系统采用袋除尘器进行排气净化，除尘器的阻力为△P=1250Pa。
请对该系统进行设计计算。
图1 设计作业通风除尘系统图1.2.2设计内容（1）计算各管段的管径（2）计算各管段的阻力（3）进行管道分支阻力平衡调节（4）选择风机，并形成管道水力计算表（5）制定通风除尘系统的日常安全管理措施第二章通风除尘系统设计2.1风管的选择2.1.1风管材料的选择用作风管的材料有薄钢板、硬聚乙烯塑料板、胶合板、矿渣石膏板、砖及混凝土等。
这里选用薄钢板，因为它的优点是易于工业化加工制作、安装方便、能承受较高温度。
2.1.2 风管断面形状的选择风管断面形状有圆形和矩形两种。
两者相比，在相同断面积时圆形风管的阻力小、材料省、强度也大；圆形风管直径较小时比较容易制造，保温亦方便。
通风设计说明书
通风工程课程设计说明书目录工业通风与除尘课程设计说明书·································错误！未定义书签。
1、工业通风与除尘课程设计任务书 (2)2、摘要 (5)3、局部排风系统的设计与计算 (6)3.1、排风罩的选取 (6)3.2.集气罩尺寸确定 (7)3.3集气罩排风量确定 (7)4、通风管道的设计与计算 (8)4.1管道材料、形状的选择 (8)4.2、设计草图 (9)4.3、设计计算 (10)4.3.1、初步选定最不利环路 (10)4.3.2、根据规定确定各项参数及尺寸 (10)4.3.3、阻力计算 (10)4.3.4、通风系统水力计算表 (14)4.3.5、校核节点处支管阻力平衡 (14)4.3.6、计算系统总阻力 (15)4.3.7、选择风机 (15)5、参考文献 (16)1、课程设计任务书题目起讫时间学生姓名专业班级所在院系指导教师职称所在单位年月日1、技术参数和设计要求（1）某喷漆车间大小：长×宽×高＝20m×10m×6m ，墙厚0.24m ，门3m ×3m 。
（2）车间内有3个浸漆槽1＃、2＃、3＃，槽面尺寸1.2m*0.8m ，距地面1m ，平面布置如下图。
设计要求： 为排除有机溶剂蒸汽，在槽上方设排风罩，试为该车间设计局部排风系统。
2、工作量（1）根据拟定的设计题目，运用所学理论知识，查阅相关规范，确定局部排风系统的设计方案，主要包括选择合适的排风罩、确定排风罩尺寸和排风量、设计通风管道布置方式、依据设计手册进行风管的水力计算并选择合适风机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计任务书
原始资料：
1．某企业综合车间通风除尘系统
2．车间简介：
车间分为两个区域，焊接车间和喷漆车间，为两个区域设计通风除尘系统，车间的平面图和侧视图如图：
图1 车间平面图
表1 车间参数表
3.《通风工程》（王汉青）、《简明通风设计手册》
4.《暖通空调制图标准》
主要设计任务：设计焊接车间除尘系统，设计喷漆车间浸漆槽通风系统。
分组：可以3~4人一组、分工完成、也可以单人独立设计。
提交设计形式（设计说明书与图纸、计算等）及要求：提交一份某企业综合车间通风除尘系统设计报告（不少于3000字）和设计图（系统图、平面图、侧视图）。
要求语句通顺、层次清楚、推理逻辑性强、设计明确、可实施性强。
报告要求用小四号宋体、A4纸型打印。
图纸部分要求运用AutoCAD严格按照作图规范绘制，采用国际统一标准符号和单位制，并打印。
