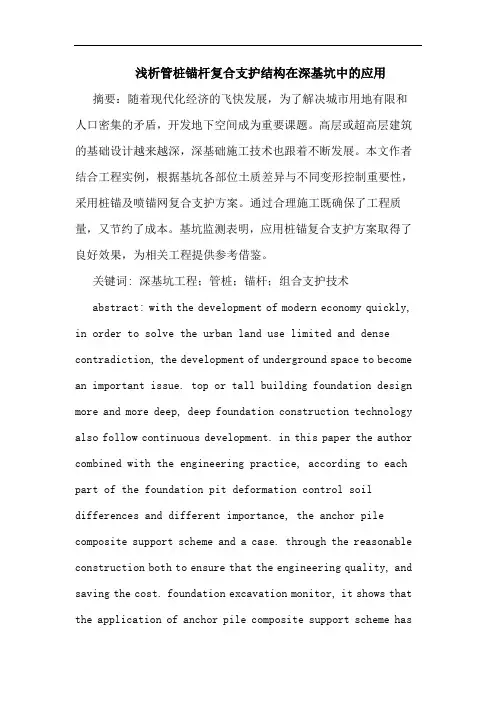

管桩锚杆复合支护结构在深基坑中应用论文
浅析管桩锚杆复合支护结构在深基坑中的应用摘要：随着现代化经济的飞快发展，为了解决城市用地有限和人口密集的矛盾，开发地下空间成为重要课题。
高层或超高层建筑的基础设计越来越深，深基础施工技术也跟着不断发展。
本文作者结合工程实例，根据基坑各部位土质差异与不同变形控制重要性，采用桩锚及喷锚网复合支护方案。
通过合理施工既确保了工程质量，又节约了成本。
基坑监测表明，应用桩锚复合支护方案取得了良好效果，为相关工程提供参考借鉴。
关键词: 深基坑工程；管桩；锚杆；组合支护技术abstract: with the development of modern economy quickly, in order to solve the urban land use limited and dense contradiction, the development of underground space to become an important issue. top or tall building foundation design more and more deep, deep foundation construction technology also follow continuous development. in this paper the author combined with the engineering practice, according to each part of the foundation pit deformation control soil differences and different importance, the anchor pile composite support scheme and a case. through the reasonable construction both to ensure that the engineering quality, and saving the cost. foundation excavation monitor, it shows that the application of anchor pile composite support scheme hasachieved good effect, which provide a reference for related projects.keywords: deep foundation pit engineering; pipe; anchor; combination supporting technology中图分类号：tv551.4文献标识码：a 文章编号：1基坑支护中phc管桩介绍预应力混凝土管桩是近十多来年来发展起来的一种新型的桩基形式，由于其经济性、施工速度快、对环境污染小等优点已在建筑物基础中广为应用。
钢筋锚杆挂网基坑支护工程基坑护坡方案实例
钢筋锚杆挂网基坑支护工程基坑护坡方案实例荣盛地产大厦工程基坑已全部开挖完毕，目前正在进行级配砂、石褥垫层和混凝土垫层等基础分项工程的施工。
由于基础设计较深（注；基底标高-5.97m，电梯井基底标高-7.07m），目前又处在雨季，为确保施工安全，防止边坡塌方，我们建议边坡采取锚杆护坡措施，具体方案如下：一、增加放坡坡度，原按1.5m放坡宽度留置，现增加至2m宽。
二、不够坡度的边坡挂线修直整平。
三、钢筋锚杆施工：1、在垂直于边坡的斜面打入22钢筋长≥2.5m，间距沿边坡高度、长度均为1.5m，外露≥20mm，便于钢板网焊接。
2、钢筋锚杆打入后，边坡满铺2钢板网（网格≤60×60mm），接头处搭接按≥200mm用扎丝扎牢。
注意，钢板网应与22钢筋锚杆外露端头点焊，最后用6元钢按锚杆间距纵横1.5m网格压住钢板网（注：6钢筋应与锚杆筋焊接），防止钢板网滑动，最后用1：3水泥砂浆压实抹光，厚度40mm（注：转角处附加宽1m钢板网，砂浆厚度适当加厚至50～60mm）。
3、施工顺序从上到下，分段施工，接槎处平整、顺直密实。
四、安全要求1、修整边坡前先检查槽岸有无裂纹、塌方等隐患。
2、施工前搭设双排脚手架（高4m），底部加垫板防止下陷。
3、高空作业应系安全带。
4、严格按安全操作规程施工。
五、排水要求1、基底排水主要是排槽底雨水，沿基底四周开挖明排水沟，宽300×深300（最深处300，最浅处100，中高边低），排水沟内满铺石子（粒径2-3cm）防止沟壁流砂堵塞，在明沟中间每隔20-25m设一处800、深600的集水坑，安装一节300混凝土透水管，管底及管外壁用碎石填满。
安装水泵将水排至地面水沟内。
2、槽岸地面排水措施：在做锚杆护坡前，沿基坑岸周围做一挡水土埂，具体尺寸上宽400、下宽500，高出自然地面标高0.2m，要求水泥砂浆钢板网护坡做至出槽岸地面≥1.5m，具体做法见图。
护坡及排水主要实物工程量序号工程名称规格单位数量备注1 边坡修整m21285.32 水泥砂浆抹面1:3厚40mm m21687 含地面外1.5m3 钢板网 2 m21950 含搭接头面积4 钢筋22 t 6 L=2.5m5 钢筋 6.5 t 0.8 压钢板网用6 挖排水沟土m330 含挖集水坑7 沟内填石子m330 含集水坑8 混凝土透水管安装300×100 节99 水泵 5.5kw 台 4 扬程15m～20m10 双排脚手架m 230 4m高11 人工费元28089基坑护坡工程施工安全要点一、施工方案1、基坑开挖前必须编制施工方案，并经上一级技术负责人审批签字。

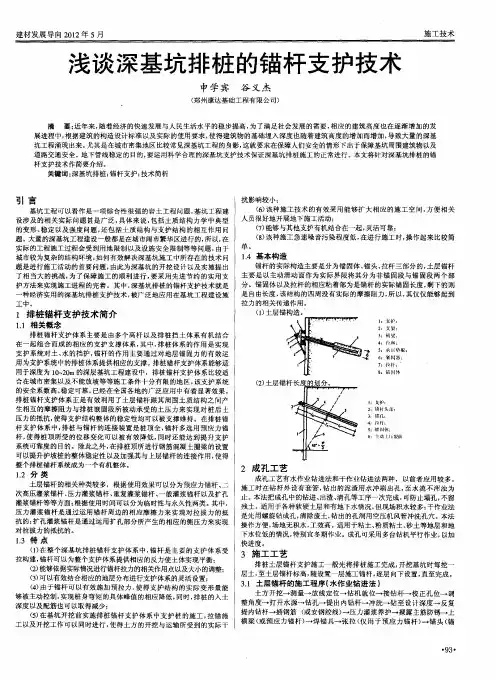

浅谈深基坑排桩的锚杆支护技术
（） ２ 土层
曼护 ； 铺 Ｉ 头 ；
铺扎：
扣 ；
锚…休 ；
ｆ ＪＪ － ． 动 裂
１ 分 类 ． ２
土层锚 杆的相关种类 较多，根据使用效果可以分为预应力锚杆、 二 次高压灌浆锚杆 、 压力灌浆锚杆 、 复灌浆锚杆 、 重 ～般 灌浆 锚杆以及扩孔 灌浆锚杆等等方面 ； 根据使用时间可以分为临时性与永久性两类。其中， 压力灌浆锚杆是通 过运 用锚杆周边 的相 应摩 擦力来实现对 拉拔力 的抵 抗的； 孔灌浆锚杆是通过运用扩孔 部分所产 生的相 应的侧 压力来实现 扩 对 拉 拔 力 的抵 抗 的 。
引 言
基坑工程可 以看作是一项综合性很强的岩土工程 问题 ， 基坑工程建 设涉及 的相关实际 问题甚 是广泛 ， 具体来说 ， 包括 土质结构力学 中典型 的变形 、 稳定 以及强度 问题 ， 还包括土质结构 与支 护结构 的相互 作用 问 题。大量的深基坑工程建设一般都是在城市闹市繁华区进行 的， 以， 所 在 实际的工程施工过程会受到用地限制以及设施安全限制等等 问题 ， 由于 城市较为复杂的结构环境， 如何有效解决深基坑施工中所存在的技术 问 题是进行施工活动的首要问题， 由此为深基坑的开挖设计 以及实施提 出 了相 当大 的挑战 ， 了保 障施工的顺利进行 ， 为 要采 用先进节约 的实用支 护方法来实现施工进程的完善。其中， 深基坑排桩的锚杆支护技术就是 种经济实用的深 基坑排 桩支护技术， 被广泛地施 工技 术的有效采用 能够扩大相应 的施工空 间， 方便相关 人员很好地开展地 下施工活动 ； （） ７ 能够 与其他支护有机结合在一起 ， 灵活可靠 ； （） ８ 该种施工急速噪音污染程度低， 在进行施工时 ， 操作起来 比较简
单。
锚杆支护作用原理
锚杆支护作用原理
锚杆支护是一种常用的地下工程支护方法，其作用原理基于以下几个方面。
1. 承载荷载：锚杆通过固定在岩体内部形成的锚固力，能够承受地下工程所受到的荷载。
锚杆的材料通常具有较高的强度和刚度，能够有效地分担工程荷载，保证工程的安全性。
2. 抵抗岩体变形：地下工程常常面临着岩体的变形和位移，而锚杆可以通过锚固作用，将围岩与锚杆连接起来，从而抵抗岩体的变形。
锚杆与岩体之间形成的摩擦力和粘结力可以有效地限制围岩的位移，保持地下工程的稳定性。
3. 分散应力：锚杆在岩体中形成的锚固力可以通过锚杆的延伸长度将应力传递到岩体的较深层次，进而分散应力，减小地下工程周围的应力集中。
这样可以有效地减少岩体破坏的可能性，增加地下工程的承载能力。
综上所述，锚杆支护通过承载荷载、抵抗岩体变形和分散应力等作用原理，能够保证地下工程的安全性和稳定性。
基坑支护施工方案(锚杆、挂网、钢管桩)
基坑支护施工方案(锚杆、挂网、钢管桩)1. 背景介绍在城市建设和基础设施建设中，基坑工程是一个重要的环节。
基坑工程支护方式种类繁多，其中以锚杆、挂网和钢管桩支护方式在基坑工程中应用广泛。
本文将从设计原理、施工方法、风险控制等方面对这三种基坑支护方案进行详细介绍。
2. 锚杆支护方案2.1 设计原理锚杆支护是通过将钢筋或钢绞线埋设于土体中，然后以锚固器连接混凝土或钢板支撑结构，形成一个相互协调的支护系统，起到稳定和支撑基坑土体的作用。
2.2 施工方法锚杆支护的施工步骤主要包括基坑开挖、孔洞钻掘、锚杆埋设和拉绳固定等。
施工过程中需要注意选择合适的材料和设备，并严格按照设计要求进行施工，确保支护效果。
3. 挂网支护方案3.1 设计原理挂网支护是在基坑周围搭设网架结构，然后将网片挂在网架上，通过网片之间的连接使得整个支撑系统形成一个整体，能够有效地防止土体塌方和保护基坑周边的建筑物和道路安全。
3.2 施工方法挂网支护的施工主要包括网架搭设、网片安装、网片连接等步骤。
在施工过程中需要注意搭设网架的牢固性和整体性，确保挂网能够有效地支撑土体。
4. 钢管桩支护方案4.1 设计原理钢管桩支护是通过将钢管桩打入土体深层，形成一个桩墙结构，能够有效地增加土体的稳定性和承载能力，保证基坑附近建筑物和道路的安全。
4.2 施工方法钢管桩支护的施工包括桩位标定、挖掘桩孔、安装钢管桩和桩顶梁等步骤。
施工过程中需要注意桩的垂直度和间距，确保桩墙的整体稳定性。
5. 风险控制在基坑支护施工过程中，需要严格按照设计要求和施工规范进行操作，加强现场安全管理，确保施工人员的安全。
同时，应及时处理施工现场出现的问题，避免延误工期和造成不必要的经济损失。
6. 结语基坑支护是基础工程中重要的一环，选择合适的支护方案对于土体稳定和基坑周边建筑物的安全具有重要意义。
锚杆、挂网和钢管桩支护是常用的支护方式，通过本文的介绍，希望读者能够更加深入地了解这三种支护方案的设计原理和施工方法，为基坑工程的顺利进行提供参考。
锚杆支护文档
锚杆支护锚杆支护是一种用于地下工程中的支护方式，通过锚杆将地下结构与地面固定连接起来，以增加结构的稳定性和抗力。
锚杆支护通常用于岩石工程、地下挖掘和隧道工程中，可以有效地控制地下的变形和沉降，提高工程的安全性和稳定性。
1. 锚杆支护的原理和作用锚杆支护的原理是利用锚杆与地下岩土层之间的摩擦力和粘结力来增加地下结构的稳定性。
锚杆支护可以防止地下的变形和沉降，减少结构的受力，提高工程的安全性。
锚杆支护的主要作用包括：•控制地下的变形和沉降：锚杆通过固定地下结构与地面连接，可以有效地减少地下结构的变形和沉降，保持结构的稳定性。
•增加结构的抗力：锚杆支护可以将地下结构与地面紧密地连接起来，增加地下结构的抗力，提高结构的安全性和稳定性。
•分担结构的受力：锚杆支护可以将地下结构的受力分散到锚杆和岩土层中，减少结构的受力，延长结构的使用寿命。
2. 锚杆支护的材料和施工方法2.1 锚杆的材料选择常见的锚杆材料包括钢筋、高强度钢丝绳和预应力锚杆。
钢筋锚杆适用于一般的岩土工程，具有较高的抗拉强度和刚度。
高强度钢丝绳锚杆适用于大规模地下挖掘和岩石工程，具有较高的承载力和抗拉强度。
预应力锚杆适用于对抗拉性能要求较高的工程，能够更好地控制地下结构的变形和沉降。
2.2 锚杆支护的施工方法锚杆支护的施工方法主要包括以下步骤：1.钻孔：根据设计要求，在地下结构边缘或需要支护的区域进行钻孔。
2.安装锚杆：将锚杆插入钻孔中，然后注入灌浆材料填充钻孔空隙，形成与地下结构紧密连接的锚杆。
3.张拉锚杆：根据设计要求，使用张拉设备对锚杆进行张拉，以达到设计要求的预应力。
4.固定锚杆：在锚杆张拉完成后，固定锚杆的张拉端，并采取防松措施，确保锚杆的稳定性和安全性。
5.后期处理：根据需要，对锚杆进行检测和监测，及时处理可能出现的问题，确保锚杆支护的效果和稳定性。
3. 锚杆支护的应用案例3.1 岩石工程中的锚杆支护在岩石工程中，锚杆支护广泛应用于坡面稳定、爆破法隧道开挖、防潜透隧道开挖等工程。
深基坑工程桩锚支护设计计算理论及应用
Ea1
h T1
Ea1 Tc 1
Tc1
Ea2
Ea2
Σ Eac
h a1
Σ Eai
Ep1
hd
h c1
Σ Epc
h p1
Ea3
ha
hd
Ea3 e a1k
Σ Epj
hp
e p1k
Ep2
Ea4
图2-8支点力 计算简图
图2-9嵌固深度hd计算简图
13
深基坑工程桩锚支护设计计算理论及应用
q
0
h1
Ea1
h2
1.1 深基坑支护方法的分类及特点
（1）基坑围护体系是临时结构，具有较大的风险性
（2）基坑工程具有很强的区域性 （3）基坑工程具有很强的特性 （4）基坑工程具有很强的综合性 （5）基坑工程和土压力具有很强的相关性 （6）基坑工程具有较强的时空效应 （7）基坑工程是系统工程 （8）基坑工程的周边环境较复杂 （9）基坑围护方法多
T
d 1)锚杆承载力计算应符合下式： 锚杆自由段长度按下式计算：（图2-15）
N u cos
lf l t s in ( 4 5
0
1 2
k )
s in ( 4 5
0
k
)
2 锚杆长度设计应符合下列规定： (1)锚杆自由段长度不宜小于5m并应超过潜在滑裂面1.5m； (2)土层锚杆锚固段长度不宜小于4m; (3)锚杆杆体下料长度应为锚杆自由段、锚固段及外露长度之和，外露长度须满足台座、腰 梁尺寸及张拉作业要求。 6)锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；锚杆锚固体上覆土层厚度 不宜小于4.0m；锚杆倾角宜为15°～25°，且不应大于45°。锚杆锚固体宜采用水泥浆或
门架双桩——锚杆技术在基坑支护中的应用
门架双桩一锚杆技术在基坑支护中的应用
贺国元１张泽潇１史芳２
ｌ煤炭工业首安设计研究院。
西安．７１００５４２．陕商农业工租勘搴设计睫．西安．７１００６８
１前言奠要奉文通过具体Ｉ檀实际运用实例．简明扼要介绍了门架双桩一锚杆支护结构的计算简图假定、荷载计算、内力计算、杆件设计的方告．以及变形监测、内力监测结果：阐明了双桩一锚杆支护结构的优越性和应用范围。
关．ｔ词双槭一钳托墓坑支护变形监测
西安中梅大厦位于西安市雁塔路北段，基坑开挖深度为８．７ｍ，基坑西边紧贴有两栋旧建筑，其中３号楼为四层砖混；４号楼为七层单身宿舍，该楼是下部砖混、上部外套框架的混合结构体系，三层砖混系５０年代所建，上部四层框架系９０年代初采用外套框架，柱下独立基础，无基础连系梁，地基处理采用高压旋喷桩，每柱基础下布有三根旋喷桩，见图１、图２。
场地地貌单元属渭河１级阶地，非自重Ｉ级湿陷性场地，各土层如表１所列。
门架双桩——锚杆技术在基坑支护中的应用
作者：贺国元， 张泽渊， 史芳
作者单位：贺国元,张泽渊(煤炭工业西安设计研究院(西安))， 史芳(陕西农业工程勘察设计院(西安))本文链接：/Conference_4402252.aspx。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锚杆在深基础工程护坡的应用
杨建国 杨冬菊 张振丁
(焦作市城苑监理有限公司,河南焦作 454000)
摘要:锚杆是一种受拉杆件,在应用中起连接作用,维持结构物或挡土墙的稳定。
文章通过锚杆的设计、计算,确定了锚杆的有效锚固长度(一般约10米左右)。
按照钻孔、灌浆、放钢绞线、预加应力等条件,控制了桩、梁和锚杆土体之间相互受力情况。
施工时应注意:钻孔要垂直于挡土桩,反复冲洗管中泥沙,直到外管内溢出清水。
关键词:锚杆;预应力钢绞线;握裹力;极限摩阻力
中图分类号:TU753 文献标识码:A 文章编号:1008Ο7257(2003)04Ο0059Ο02
河南地处中原,无山区占70%以上,地面以下8～25m均为土层。
近几年护坡工程在我省发展迅速,从桩护坡、钢筋砼梁护坡、挡墙护坡到钢筋网细石砼护坡等,均用锚杆提高护坡质量,加强边坡的稳定性。
锚杆是一种受拉杆件,它的一端与工程护坡结构物或挡土桩墙连接,另一端锚固在地基的土层或岩石中,以承受土压力或水压力所产生的推力,从而利用地层的锚固力维持结构物或挡土墙的稳定。
1.锚杆的形式和结构
111 锚杆分类
锚杆按使用要求分为临时性锚杆和永久性锚杆。
这两种锚杆虽在结构和施工上有些差别,但在确定安全系数、防腐方面根本不同。
锚杆按施工方式又分为钻孔灌浆锚杆和直接插入锚杆。
钻孔灌浆锚杆是用钻机成孔后,向孔内插入受拉钢材,灌注水泥或化学浆液形成锚杆;直接插入式锚杆是将锚拉材料(带有锚固体的受拉材料)直接插入(打入、压入或钻入)地层中,张开叶片或锚锭板而形成。
锚杆按承载方式可分为摩擦承载锚杆、支压承载锚杆和复合承载锚杆。
112 锚杆构造
锚杆与挡土墙或挡土桩的连结构造,系采用粗钢筋作拉杆。
当预应力张拉后,用螺帽丝扣拧紧,或用粗钢筋、钢绞线锚固在孔中。
113 受拉钢材及附件
钢材分粗钢筋和钢绞线,一般要求高度、强度与预应力结构的钢材相同即可。
在锚固段内要求灌浆或压力灌浆密实,有足够的握裹力。
非锚固段内要求钢材在预应力时能自由伸长。
锚杆受拉时,非锚固段钢材先受力伸长,因此,这段钢材应用塑料管或橡皮管套住。
如用钢绞线,则应按无粘结预应力钢绞线处理,在锚固端头应用油脂封住,防止锈蚀。
其它一切附件如:螺母、套丝、卡具、楔片都要按无粘结预应力钢绞线保证在孔中心,又能将钢绞线分隔开,能与水泥浆握裹好。
在锚固段中,定位分隔器以2m左右设置一个为宜。
2.锚杆施工
211 湿作业工艺流程(钢绞线)
施工准备—移机就位—钻孔—冲洗孔、接钻杆—钻到预定深度—冲洗孔、退出内钻杆—注浆—安装钢绞线—拔外套管—养护—上腰梁—焊张拉支座—张拉锚固钢绞线。
212 干作业钢筋工艺流程
移机就位—钻孔—接螺旋转杆、继续钻孔—到预定深度—退螺旋钻杆、钻杆全部退出—插放钢筋—插入注浆管、灌水泥浆—养护—上腰梁—焊接支座—预应力张拉—螺栓紧上、点焊。
213 操作工艺要点
(1)钻孔;
(2)灌浆、放钢绞线、拔外套管;
(3)预加应力。
3.锚杆抗拔原理及分析
311 锚杆抗拔原理
当锚固段锚杆受力时,首先通过钢筋(钢绞线)与周边的水泥浆(水泥砂浆)的握裹力传到砂浆中,然后再通过砂浆与周围土壤的摩阻力传递到整个锚固段中去。
抗拔实验表明:当拔力不大时,锚杆位移量很小;拔力增大,锚杆位移量加大。
增到一定量时,变形不能稳定,
2003年10月第4期
焦作大学学报
JOURNAL OF J IAOZUO UN IV ERSIT Y
№14
Oct.2003
Ξ收稿日期:3003Ο01Ο06
作者简介:杨建国(1963Ο),男,河南博爱人,焦作市城苑监理有限公司助理工程师。
此时可认为已经达到抗拔破坏,这种破坏是砂浆与土层间抗剪强度的破坏。
(1)砂浆与钢筋的握裹力,由下式表达
(π/4)d2σs=πdlμ(钢筋达到设计强度时的握裹力)
握裹长度 l=σsd/4μ
(2)锚杆孔壁土的抗剪强度
砂浆与土层的极限摩阻力取决于土的性质。
土的内摩擦角、粘聚力,也取决锚杆的埋置深度。
一般锚杆的有效锚固段约10m左右。
西德认为锚固段6～7m最经济。
由钢筋和水泥浆的握裹力与水泥砂浆和土层的摩阻力的比较得出,锚杆的抗拔力主要取决于水泥砂浆与土层间的极限摩阻力,实验的结果也充分说明了这一点。
312 影响锚杆抗拔作用的诸因素
(1)土层性质:土层强度一般低于砂浆强度,如施工时灌浆工艺良好,则土层锚杆孔壁对砂浆摩阻力取决于沿接触面外围土层的剪强度。
(2)锚固段和非锚固段
按挡土桩、墙理论的土体主动破裂面,把锚杆划分成非锚固段和锚固段。
在锚固段内灌浆,或压力灌浆,而非锚固段内则保证钢筋钢绞线的自由伸长,可以用胶管套住钢筋或钢绞线,并在锚固段上端加堵浆器以隔离。
在锚杆预加应力时,非锚固段钢筋受力伸长,锚固段则稍有位移。
(3)压力灌浆的影响
压力灌浆对锚杆的抗拔起很大的作用。
当灌浆时在锚固段端头增加堵浆压力后,压力将增大。
在砂类土中,如加大灌浆压力,能使水泥浆颗粒渗入到周围土层中去,这就增加了锚固体与土层的摩擦力,从而也增加了锚杆的抗拔能力。
以细砂来看,当压力为35N/cm2时,抗拔力150KN/m2为,压力为100N/cm2时,则抗拔力增至420KN/m2。
4.锚杆的设计
411 设计步骤
(1)根据地质勘探资料提供的土容重r、土的摩擦角φ值、土的内聚力c值,在计算前按分层的或平均的方法研究并作出确定值。
(2)根据施工方案,考虑地面有无塔吊及堆置荷载,确定锚杆设置的最佳方案(即最佳挖土深度),并根据土质的分层情况、锚杆机械情况确定锚杆倾角。
(3)计算挡土桩、墙上预定锚杆着力点的水平力及桩墙最大弯矩,根据设计确定锚杆行数和排数。
锚杆层数愈多,则施工工期愈长。
计算中要考虑挖土后未做锚杆时,挡土桩所产生的最大弯矩(特别是悬臂时)灌注桩配筋或H型钢是否满足。
(4)按锚杆所处土层的φ角,计算主动土破裂面锚杆的非锚固长度(即自由长度)。
(5)确定或计算锚固段内土的极限摩阻力。
可以用实验数据、规范数据或计算的抗剪强度公式:τ= K0rh tgφ+C,h取平均值,确定锚杆单位长度的极限抗拔力。
(6)算出锚固段的长度,临时锚杆用安全系数115。
(7)非锚固段与锚固段之和即为锚杆总长。
(8)根据挡土桩上的锚杆着力点水平力换算锚杆所需拉力。
根据拉力配钢筋或钢绞线,配筋应力可用设计强度,不再考虑安全系数。
412 非锚固长度计算
锚杆ABD,AB为非锚固段,O E为理论破裂面(图1)。
已知A C=A O tg(45-φ/2) (φ、A O已知)
∠A CB=45°+φ/2
∠AB C=180°-(45°+φ/2)-α
=135°-φ/2-α
则:sin AB C=AB/sin(45°+φ/2)
AB=A C sin(45°+φ/2)/sin(135°-φ/2-α)
=
A O tg(45°-φ/2)sin(45°+φ/2)
sin(135°-φ/2-α
)
413 锚固段长度的计算
按砂土Κ0=1,粘土Κ0=015
(1) τ=Κ0γh tgφ+C
h值以BD中点到地面高度计算,τ单位T/M2。
(2)计算锚杆每米长的极限摩阻力为πDτT/M
(3)计算有效长度,加入115安全系数
L e=T×1.5/(cosα・πDτ)
式中: L e—有效长度; T—水平力;
α—锚杆倾角; D—锚杆孔径;
τ—土层抗剪强度。
06
焦 作 大 学 学 报 2003年10月。
