数学建模(金属板切割)
数学模型姓名：***129084106程根129084107王刚129084124金属板切割问题在一个金属板加工车间有一项长期的业务订单，订单要求除周六周日外每天提供如下表所车间将从尺寸为 54 cm× 1）为生产出满足每天的订单要求的金属板，最少可以使用多少块大块金属板？如订单企业要求每两周供货一次，能否给车间带来更多的利益?2）裁剪小块的金属板的裁剪方式太多会带来较高的成本，若要求每次裁剪时裁剪方式不超过三种，再考虑问题1）。
3） 若大块金属也是从市场上购买的，其价格与面积成正比。
市场上除现有的规格金属板外，还有另外三种规格的的金属板，其尺寸分别为： 48 cm×96 cm ，72 cm×120 cm ，90 cm×148 cm 。
a)若只能使用一种大金属板裁剪，来满足该长期订单的要求，是否需要换一种规格的大金属板？如更换，换那种规格的，其完成订单要求能节省多少成本。
b )若组合使用这四种大块金属板，其完成订单要求又能节省多少成本。
分析题目，我们可知，大金属板的切割方式有很多种，即使在省材料的情况下也是如此，当然，如果所有的切割方式让我们列举出来，我们就可以把题目转换成线性问题，因为切割方式太多，我们把四个小金属板分类。
四个小金属板可以组成1544342414=+++C C C C 种，在前面的例子中可以看到每一小金属板种类可能切出不同的数量组合。
通过这种分类方式，把大金属板分成小金属板，将问题转线性规划问题。
通过上述分类将问题给出的大金属板分割，给以每一种切割模式一种变量x i ，那么所得到的小金属板就可以用这些变量x i 来表示，在要求的小金属板数这一约束条件下通过LINGO 程序解出结果。
有上述知问题（1）直接可以得出。
若分别给变量x i 一个系数并赋予成0或1变量，只允许其中三个可以为正整数，其余为零。
通过问题（1）就可以解决问题（2）。
对于问题（3），同样的对问题给出的另外三种规格的金属板分割，可分别对每一金属板按照问题（1）计算，并可将四种金属板的分割当作一个新大金属板的分割，添加价格系数在其中，编写LINGO 程序求解。
详细结果见附录模型的建立1）a)每天完成订单：所要求的目标函数：完成订单要求所用所有切割模式使用的大块金属板数量和，求此和的最小值。
∑==291min i i x zx i 的需求约束方程为：1）a)每天完成订单： ∑==291min i i x zji i i cx ,291∑= >=xq ib ）每两周供货一次： E(i)>=10*xq(i)2）切割模式不超过三种考虑问题1） a)每天完成订单：x(i)<=s(i)*m(i),i=1,2,…,29∑im i <=3E(i)>=xq(i)b)每两周供货一次：x(j)<=s(j)*10*m(j)∑im i <=3E(i)>=10*xq(i)3) E(i)>=xq(i) （注意：对不同规格的主板有不同的E （i) )（二） 模型的求解在模型求解的过程中,我们调用了Lingo 软件，将以上分析所得方程输入，程序见附录。
由运行结果（见附录）可知，1）最少可使用8块大块金属板；若企业要求每两周供货一次，74块大块金属板可完成任务，如果每天供货一次则需要80块。
74<80，故可以给车间带来更多利益。
2）切割模式不超过3种考虑问题1）最少可使用8块大块金属板；切割的3种模式为W1（3次），W12（1次），W22（4次）；若企业要求每两周供货一次，74块大块金属板可完成任务，如果每天供货一次则需要80块。
74<80，故可以给车间带来更多利益。
3)a)需要！由于金属板价格与面积成正比，设价格P=K*S（K>0）。
故使用金属板总面积S越小，越节省成本。
下表是使用各规格金属板完成生产要求所需的最小数量。
通过比较知道90 cm×148 cm故需要更换，可更换规格为90 cm×148 cm的金属板，可以节约（46656-39960）*K=6696*K的成本。
下表是各个规格裁剪详情，b)把每一种规格的金属板的切割模式累加起来，重新赋予序号，通过LINGO程序运行结果制成下表。
可是W143过后全部都是由规格90cm ×148cm切割得来的。
故组合四块金属板切割按照材料最省原则只需要使用第四块金属板就可以了。
故可节约的成本与a)中相同。
为（46656-39960）*K=6696*K。
附录（Lingo程序）1）model:sets:A/1..4/:xq;W/1..29/:x;zh(A,W):cost;endsetsdata:xq=8 13 7 15;cost=3 0 0 0 1 2 1 2 1 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 1 1 1 1 0 6 0 04 2 0 0 0 4 25 4 3 2 1 0 0 2 0 1 2 1 2 1 2 3 1 1 0 0 2 0 0 0 2 0 0 1 2 0 0 0 0 0 2 1 1 1 1 2 2 1 0 0 0 0 1 0 0 0 2 0 0 0 7 1 0 0 4 8 1 1 1 1 1 0 8 1 3 5 1 4 8 4 1 3 ;enddatamin=@sum(W(j):x(j));@for(A(i):@sum(W(j):cost(i,j)*x(j))>=xq(i));@for(W(j):@gin(x(j)));end运行结果：Global optimal solution found.Objective value: 8.000000Objective bound: 8.000000Infeasibilities: 0.000000Extended solver steps: 0Total solver iterations: 7Variable Value Reduced CostX( 1) 3.000000 1.000000X( 2) 1.000000 1.000000X( 22) 3.000000 1.000000X( 24) 1.000000 1.000000model:sets:A/1..4/:xq;W/1..29/:x;zh(A,W):cost;endsetsdata:xq=8 13 7 15;cost=3 0 0 0 1 2 1 2 1 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 1 1 1 1 0 6 0 04 2 0 0 0 4 25 4 3 2 1 0 0 2 0 1 2 1 2 1 2 3 1 1 0 0 2 0 0 0 2 0 0 1 2 0 0 0 0 0 2 1 1 1 1 2 2 1 0 0 0 0 1 0 0 0 2 0 0 0 7 1 0 0 4 8 1 1 1 1 1 0 8 1 3 5 1 4 8 4 1 3 ;enddatamin=@sum(W(j):x(j));@for(A(i):@sum(W(j):cost(i,j)*x(j))>=10*xq(i));@for(W(j):@gin(x(j)));End运行结果：Global optimal solution found.Objective value: 74.00000Objective bound: 74.00000Infeasibilities: 0.000000Extended solver steps: 0Total solver iterations: 5Variable Value Reduced CostX( 1) 27.00000 1.000000X( 2) 9.000000 1.000000X( 22) 32.00000 1.000000X( 24) 6.000000 1.0000002）model:sets:A/1..4/:xq;W/1..29/:x,s,m;zh(A,W):cost;endsetsdata:xq=8 13 7 15;s=3 34 1 4 4 4 1 2 4 4 3 2 2 2 1 25 7 2 2 4 4 2 4 2 4 2 4 ;cost=3 0 0 0 1 2 1 2 1 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 1 1 1 1 0 6 0 04 2 0 0 0 4 25 4 3 2 1 0 0 2 0 1 2 1 2 1 2 3 1 1 0 0 2 0 0 0 2 0 0 1 2 0 0 0 0 0 2 1 1 1 1 2 2 1 0 0 0 0 1 0 0 0 2 0 0 0 7 1 0 0 4 8 1 1 1 1 1 0 8 1 3 5 1 4 8 4 1 3 ;enddatamin=@sum(W(j):x(j));@for(A(i):@sum(W(j):cost(i,j)*x(j))>=xq(i));@for(W(j):x(j)-s(j)*m(j)<=0);@sum(W(j):m(j))<=3;@for(W(j):@bin(m(j)));@for(W(j):@gin(x(j)));End运行结果：Global optimal solution found.Objective value: 8.000000Objective bound: 8.000000Infeasibilities: 0.000000Extended solver steps: 0Total solver iterations: 204Variable Value Reduced CostX( 1) 3.000000 1.000000X( 12) 1.000000 1.000000X( 22) 4.000000 1.000000model:sets:A/1..4/:xq;W/1..29/:x,s,m;zh(A,W):cost;endsetsdata:xq=8 13 7 15;s=3 34 1 4 4 4 1 2 4 4 3 2 2 2 1 25 7 2 2 4 4 2 4 2 4 2 4 ;cost=3 0 0 0 1 2 1 2 1 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 1 1 1 10 6 0 0 4 2 0 0 0 4 2 5 4 3 2 1 0 0 2 0 1 2 1 2 1 2 3 1 10 0 2 0 0 0 2 0 0 1 2 0 0 0 0 0 2 1 1 1 1 2 2 1 0 0 0 0 10 0 0 2 0 0 0 7 1 0 0 4 8 1 1 1 1 1 0 8 1 3 5 1 4 8 4 1 3;enddatamin=@sum(W(j):x(j));@for(A(i):@sum(W(j):cost(i,j)*x(j))>=10*xq(i));@for(W(j):x(j)-s(j)*10*m(j)<=0);@sum(W(j):m(j))<=3;@for(W(j):@bin(m(j)));@for(W(j):@gin(x(j)));end运行结果：Global optimal solution found.Objective value: 74.00000Objective bound: 74.00000Infeasibilities: 0.000000Extended solver steps: 3Total solver iterations: 723Variable Value Reduced CostX( 1) 27.00000 1.000000X( 12) 12.00000 1.000000X( 22) 35.00000 1.000000３）大块金属板为48cm*96cm规格model:sets:a/1..4/: ma;b/1..17/: da,x;C(b,a): cost;endsetsdata:ma=8,13,7,15;cost=@ole('D:\data.xlsx','data31');enddatamin=@sum(b(i):x(i));@for(a(k):@sum(b(i):cost(i,k)*x(i))>=ma(k));@for(b(i):@gin(x(i)));end运行结果：Global optimal solution found.Objective value: 12.00000Objective bound: 12.00000 Infeasibilities: 0.000000Extended solver steps: 0Total solver iterations: 6Variable Value Reduced CostX( 3) 1.000000 1.000000X( 7) 3.000000 1.000000X( 15) 8.000000 1.000000大块金属板为72cm*120cm规格model:sets:a/1..4/: ma;b/1..97/: da,x;C(b,a): cost;endsetsdata:ma=8,13,7,15;cost=@ole('D:\data.xlsx','data32');enddatamin=@sum(b(i):x(i));@for(a(k):@sum(b(i):cost(i,k)*x(i))>=ma(k));@for(b(i):@gin(x(i)));end运行结果：Global optimal solution found.Objective value: 5.000000Objective bound: 5.000000 Infeasibilities: 0.000000Extended solver steps: 0Total solver iterations: 20Variable Value Reduced CostX( 2) 1.000000 1.000000X( 8) 1.000000 1.000000X( 83) 2.000000 1.000000X( 91) 1.000000 1.000000大块金属板为90cm*148cm规格model:sets:a/1..4/:ma;b/1..184/:da,x;C(b,a):cost;endsetsdata:ma=8,13,7,15;cost=@ole('D:\data.xlsx','data33');enddatamin=@sum(b(i):x(i));@for(a(k):@sum(b(i):cost(i,k)*x(i))>=ma(k));@for(b(i):@gin(x(i)));end运行结果：Global optimal solution found.Objective value: 3.000000Objective bound: 3.000000 Infeasibilities: 0.000000Extended solver steps: 0Total solver iterations: 19Variable Value Reduced CostX( 5) 1.000000 1.000000X( 16) 1.000000 1.000000X( 102) 1.000000 1.000000四块金属板组合：model:sets:a/1..4/: ma;b/1..327/: da,x;C(b,a): cost;endsetsdata:ma=8,13,7,15;cost=@ole('D:\dataE.xlsx','Ex_1');enddatamin=@sum(b(i):x(i));@for(a(k):@sum(b(i):cost(i,k)*x(i))>=ma(k));@for(b(i):@gin(x(i)));end运行结果：Global optimal solution found.Objective value: 3.000000Objective bound: 3.000000 Infeasibilities: 0.000000Extended solver steps: 0Total solver iterations: 20Variable Value Reduced CostX( 148) 1.000000 1.000000X( 159) 1.000000 1.000000X( 245) 1.000000 1.000000其他三种大金属块的分割模式汇总。
2021年第十一届MathorCup高校数学建模挑战赛赛题
成功。该水下数据中心原型机装配了传感器，可以感知压力，湿度等状况， 帮助研究人员更好地了解其在水下环境的运行情况。2018年微软Project Natick项目在苏格兰海岸线附近的水域中实验性地部署了一个水下的数据 中心。这是数据中心首次部署在海底，这个数据中心被设计成集装箱样式， 然后被悬放在海平面117英尺处，之后海底数据中心通过铺设的海底电缆 与陆上操作中心相连。海底数据中心以城市工业用电为主，海上风能、太 阳能、潮汐能等可再生能源为辅，具有低成本、低时延、高可靠性和高安 全性的特点。据微软团队测算，海底数据中心的故障率是陆地的1/8。
问题1:固体在液体中的冷却的方式主要是对流传热，对流传热可分 为自然对流和强制对流。假定数据中心集装箱的尺寸为直径lim长12m的圆柱形，悬空放置（圆柱形轴线与海平面平行）在中国南海温度为20摄 氏度的海域深度，其中单个1U服务器的产热为500W（正常工作温度不能 超过80摄氏度），1U服务器机箱的高度为44.45毫米，宽度为482.6毫米， 长度为525毫米，请评估单个集装箱外壳中最多可以放多少个服务器（仅 考虑服务器的散热需求）。
2021
赛题分为A、B、C、D题，其中，硏究生组参赛队只能从A、B题中任选 —题完成答卷；本科组及专科组参赛队可从A、B、C、D题中任选一题完成答 卷。
2021
A
自动驾驶是近年人工智能应用的热门研究领域之一，其中调头是自动 驾驶中一个非常实际又很有趣的场景。假设无人车为四轮乘用车，采用前 轮转向后轮驱动；车身可认为是一个矩形，车长5米，车宽2米，轴距2.8米；方向盘最大转角470°,方向盘与前轮转角的传动比为16: I（方向盘 每转动16°,前轮转动1° ）,方向盘最犬转速为400°/s；最大油门加速 度3m/s2,极限刹车加速度-5m/s2o
数学建模---最优化有效切割问题
钢管下料
切割模式
按照客户需要在一根原料钢管上安排切割的一种组合。 4米 1根 4米 1根 6米 1根 6米 1根 8米 1根 6米 1根 余料1米 余料3米 余料3米
8米 1根
8米 1根
合理切割模式的余料应小于客户需要钢管的最小尺寸
钢管下料问题1
模式 1 2 3 4 5 6 7 4米钢管根数 4 3 2 1 1 0 0
26 x1 x2 x3 31
x1 x2 x3
模式排列顺序可任定
计算结果
• 模式1：每根原料钢管切割成3根4米和1根6 米钢管，共10根； • 模式2：每根原料钢管切割成2根4米、1根5 米和1根6米钢管，共10根； • 模式3：每根原料钢管切割成2根8米钢管， 共8根。 • 原料钢管总根数为28根。
合理切割模式
6米钢管根数 0 1 0 2 1 3 0 8米钢管根数 0 0 1 0 1 0 2 余料(米) 3 1 3 3 1 1 3
为满足客户需要，按照哪些种合理模式，每种模式 切割多少根原料钢管，最为节省？ 两种 标准 1. 原料钢管剩余总余量最小
2. 所用原料钢管总根数最少
决策 变量 xi ~按第i 种模式切割的原料钢管根数(i=1,2,…7) 目标1（总余量） Min Z1 3x1 x2 3x3 3x4 x5 x6 3x7
钢管下料问题2
增加一种需求：5米10根；切割模式不超过3种。
现有4种需求：4米50根，5米10根，6米20根，8米 15根，用枚举法确定合理切割模式，过于复杂。 对大规模问题，用模型的约束条件界定合理模式
决策变量
xi ~按第i 种模式切割的原料钢管根数(i=1,2,3)
r1i, r2i, r3i, r4i ~ 第i 种切割模式下，每根原料钢管 生产4米、5米、6米和8米长的钢管的数量
数学建模中的切割及解答
下料问题：一个公司有一批钢材，每根钢材长7.3米，由于某种需求，需要100套短钢材，已知每套钢材包括长2.9米，2.1米和1.5米的各一根，现在问从公司的利益出发（余料只能作为废品出售），至少要用掉多少根短钢材才能保证既满足需求，又使得余料最少？显然，如果公司采用的不同切割模式太多，将会导致生产过程复杂化，从而增加生产和管理成本，所以该公司规定采用的不同的切割模式不能超过3种。
此外该客户需要的100套短钢材，每套改变为2.9米，2.1米，1.5米各一根，该如何下料最节省？（此为带有普遍性的方法）决策目标：1.以切割后剩余的总余量最小为目标，Min=0.2x2+0.8x3+1.4x4+1.0x5+0.1x6+0.7x7+1.3*x8;2.以切割原材料钢材的总根数最少为目标，则有Min=x1+x2+x3+x4+x5+x6+x7约束条件：2x1+x2+x3+x4>=100;2x2+x3+3x4+2x5+x6>=100;X1+x3+2x5+3x6+4x7>=100;min=0.2*x2+0.8*x3+1.4*x4+1.0*x5+0.1*x6+0.7*x7+1.3*x8;2*x1+x2+x3+x4=100;2*x2+x3+3*x5+2*x6+x7=100;x1+x3+2*x4+2*x6+3*x7+4*x8=100;@gin(x1);@gin(x2);@gin(x3);@gin(x4);@gin(x5);@gin(x6);@gin(x7);@gin(x8);Global optimal solution found at iteration: 2Objective value: 7.000000Variable Value Reduced Cost X2 20.00000 0.2000000 X3 0.000000 0.8000000 X4 0.000000 1.400000 X5 0.000000 1.000000 X6 30.00000 0.1000000 X7 0.000000 0.7000000 X8 0.000000 1.300000 X1 40.00000 0.000000Row Slack or Surplus Dual Price1 7.000000 -1.0000002 0.000000 0.0000003 0.000000 0.0000004 0.000000 0.000000 min=x1+x2+x3+x4+x5+x6+x7+x8;2*x1+x2+x3+x4=100;2*x2+x3+3*x5+2*x6+x7=100;x1+x3+2*x4+2*x6+3*x7+4*x8=100;@gin(x1);@gin(x2);@gin(x3);@gin(x4);@gin(x5);@gin(x6);@gin(x7);@gin(x8);Global optimal solution found at iteration: 3Objective value: 90.00000Variable Value Reduced Cost X1 40.00000 1.000000 X2 20.00000 1.000000 X3 0.000000 1.000000 X4 0.000000 1.000000 X5 0.000000 1.000000 X6 30.00000 1.000000 X7 0.000000 1.000000 X8 0.000000 1.000000Row Slack or Surplus Dual Price1 90.00000 -1.0000002 0.000000 0.0000003 0.000000 0.0000004 0.000000 0.000000方法二：min=x1+x2+x3+x4+x5+x6+x7+x8;2*x1+x2+x3+x4>=100;2*x2+x3+3*x5+2*x6+x7>=100;x1+x3+2*x4+2*x6+3*x7+4*x8>=100;@gin(x1);@gin(x2);@gin(x3);@gin(x4);@gin(x5);@gin(x6);@gin(x7);@gin(x8);Global optimal solution found at iteration: 4Objective value: 90.00000Variable Value Reduced Cost X1 40.00000 1.000000 X2 20.00000 1.000000 X3 0.000000 1.000000 X4 0.000000 1.000000 X5 0.000000 1.000000 X6 30.00000 1.000000 X7 0.000000 1.000000 X8 0.000000 1.000000Row Slack or Surplus Dual Price1 90.00000 -1.0000002 0.000000 0.0000003 0.000000 0.0000004 0.000000 0.000000第二问：min=x1+x2+x3;r11*x1+r12*x2+r13*x3>=100;r21*x1+r22*x2+r23*x3>=100;r31*x1+r32*x2+r33*x3>=100;2.9*r11+2.1*r21+1.5*r31<=7.3;2.9*r12+2.1*r22+1.5*r32<=7.3;2.9*r13+2.1*r23+1.5*r33<=7.3;2.9*r11+2.1*r21+1.5*r31>=5.8;2.9*r12+2.1*r22+1.5*r32>=5.8;2.9*r13+2.1*r23+1.5*r33>=5.8;@gin(x1);@gin(x2);@gin(x3);@gin(r11);@gin(r12);@gin(r13);@gin(r21);@gin(r22);@gin(r23);@gin(r31);@gin(r32);@gin(r33);Local optimal solution found at iteration: 15Objective value: 90.00000Variable Value Reduced Cost X1 20.00000 1.000000 X2 30.00000 1.000000 X3 40.00000 1.000000 R11 1.000000 0.000000 R12 0.000000 0.000000 R13 2.000000 0.000000 R21 2.000000 0.000000 R22 2.000000 0.000000 R23 0.000000 0.000000 R31 0.000000 0.000000 R32 2.000000 0.000000 R33 1.000000 0.000000Row Slack or Surplus Dual Price1 90.00000 -1.0000002 0.000000 0.0000003 0.000000 0.0000004 0.000000 0.0000005 0.2000000 0.0000006 0.1000000 0.0000007 0.000000 0.0000008 1.300000 0.0000009 1.400000 0.00000010 1.500000 0.000000。

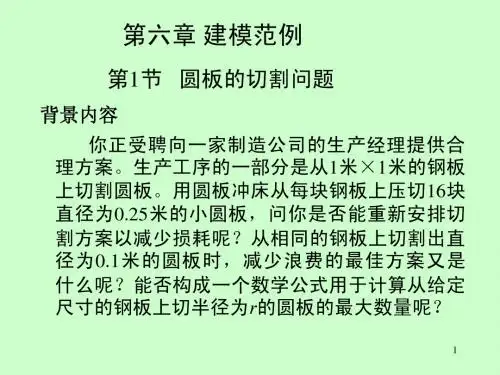

数学建模课件06-1第六章 建模范例 第1节
